D28 Accessories Set
D28 악세사리 세트 SET3
Welding D28 Accessories Set 3 — D28-ACC-SET3
V 포지셔너(Φ58×90°)로 원형·환봉을 고정할 수 있고, 클램프와 앵글자·레벨링자 수량을 늘린 중급 구성입니다. 파이프·환봉 작업이 잦은 현장에 알맞습니다. Φ28 표준 홀 시스템이라 전 D28 정반과 공용이며 상위 세트로 그대로 확장됩니다.
11종 구성총 68점Φ28 표준 홀 호환
구성·견적 문의스마트스토어 바로가기
11종
구성 품목
68점
총 수량
Φ28
표준 홀 시스템
5단계
SET1 → SET5
이 분류 5개 제품 — 아래에서 제품별 사양을 보실 수 있습니다
Video
제품 소개 영상
D28 용접 악세사리 세트 3 구성 소개 — D28-ACC-SET3 · 창호종합기계 유튜브
D28-ACC-SET3
실물 · SET3 출고 구성 사진
정반과 함께 출고한 SET3 구성품을 상판 위에 펼쳐 수량과 상태를 확인한 사진입니다.

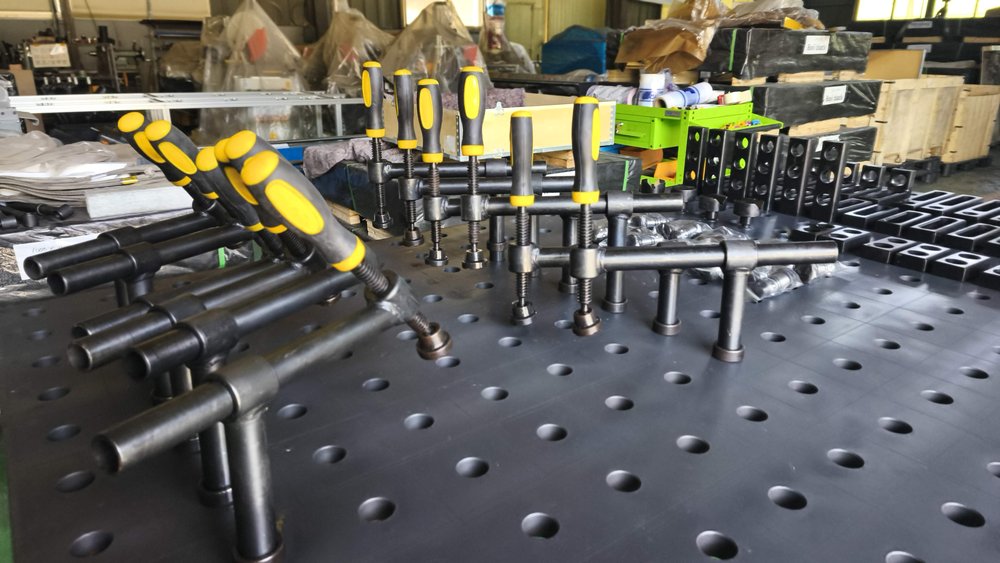

스크류클램프와 클램프류

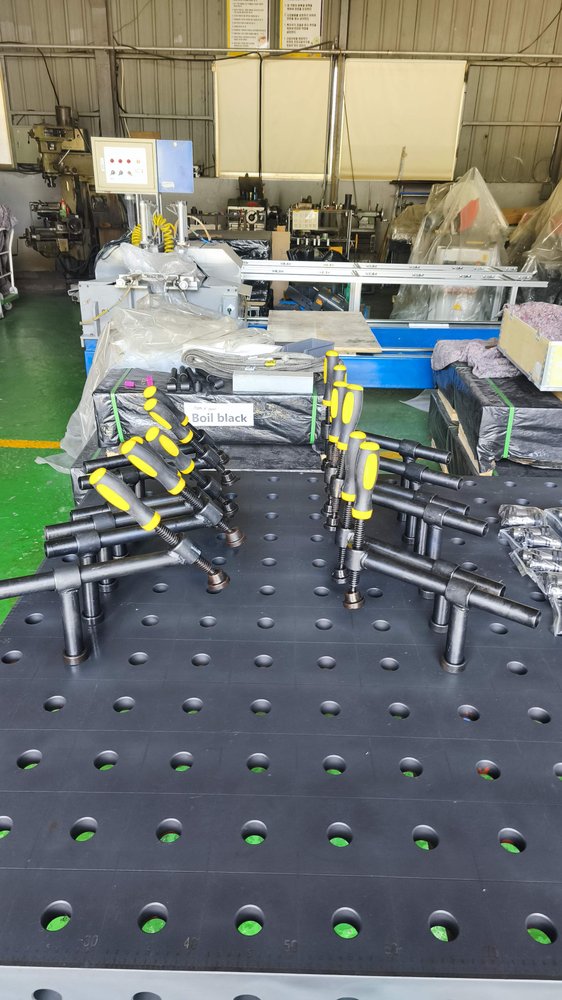

상판 위에 펼친 SET3 구성품

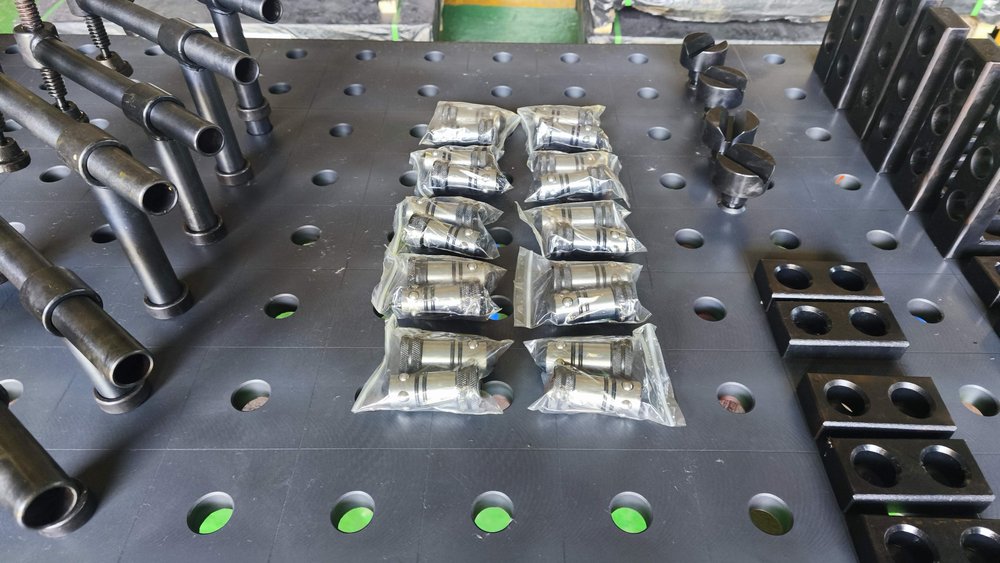

퀵 고정 핀과 블럭류

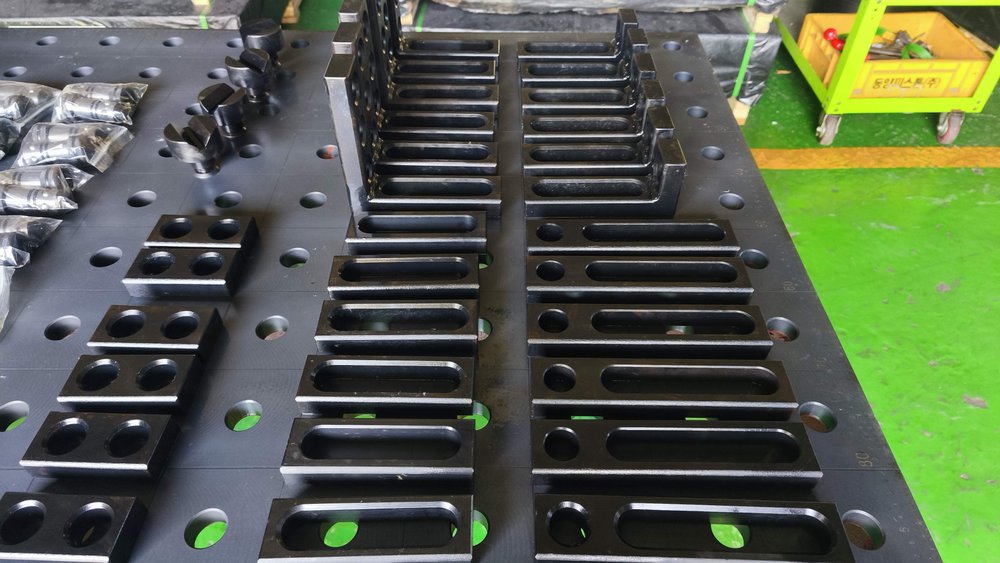

앵글과 블럭류

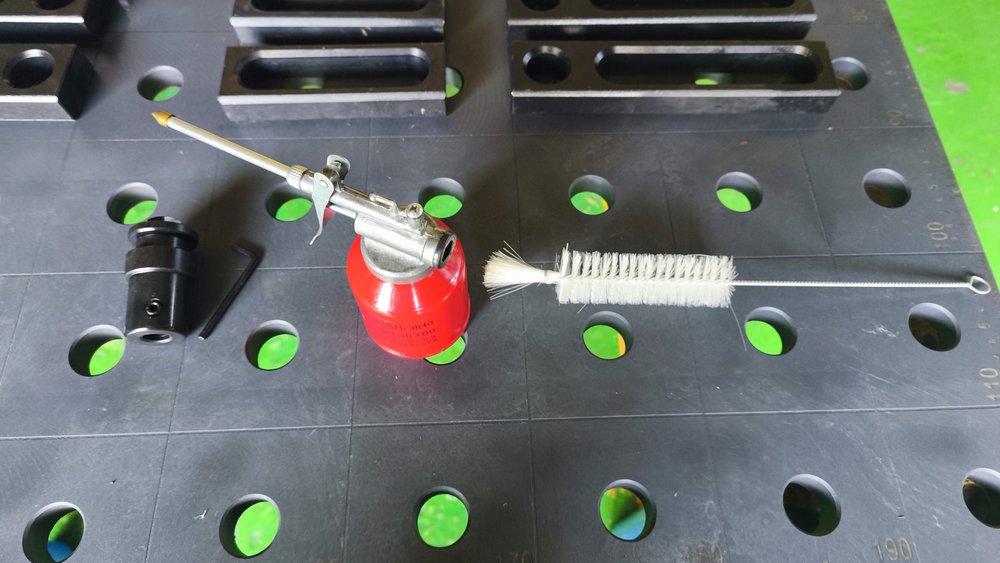

오일병과 홀 청소 브러시

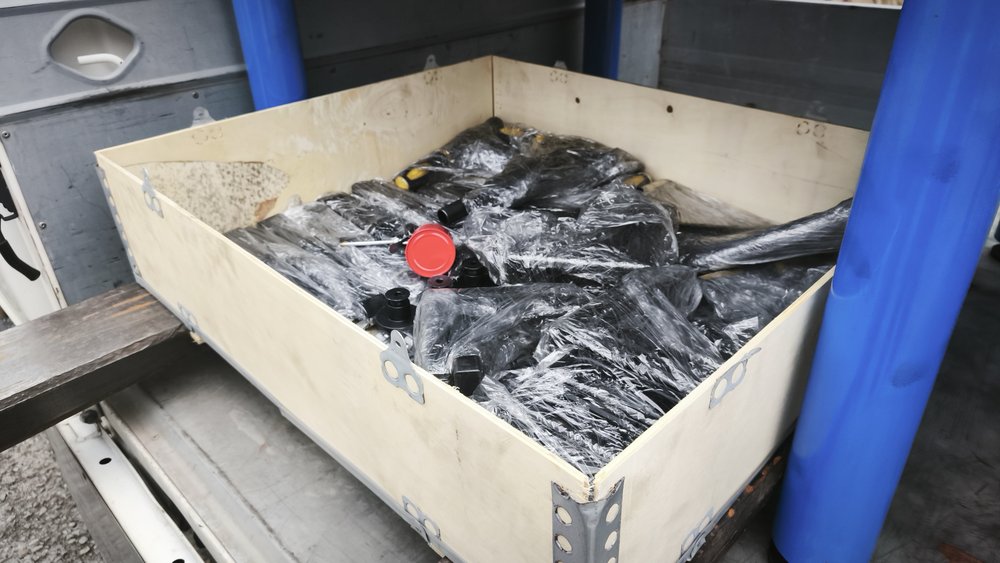

정반과 함께 포장한 SET3 부속 상자
Selling Points
원형·환봉까지 고정하는 중급 구성
V 포지셔너를 더해, 평평한 면에 닿지 않는 파이프·환봉도 고정할 수 있습니다.
01
11종 · 총 68점으로 구성했습니다SET2(10종 · 40점)에 V 포지셔너 4점이 새로 들어가고, 퀵 로킹 핀 20점·클램프 12점으로 수량이 늘었습니다.
02
파이프 · 환봉을 V홈에 올려 고정합니다평평한 면에 닿지 않는 파이프·환봉을 V 포지셔너의 V홈에 올려 고정합니다. 배관·프레임 용접 현장에 알맞습니다.
03
모든 D28 정반에 장착됩니다Φ28 표준 홀 규격이라 흑착색·질화 어느 정반에도 그대로 장착됩니다. 표면처리 옵션은 따로 문의해 주세요.
Components
구성 부품 11종 · 총 68점
핵심 구성 : V 포지셔너(Φ58×90°) 추가 · 대표 용도 : 원형 · 환봉 고정 작업
| 품목 Item | 규격 (mm) | 수량 | |
|---|---|---|---|
 | 퀵 로킹 핀Quick locking pin | Φ28 x 50 | 20 |
 | 앵글자Positioning Angles Ruler | 175x50x175 H/G | 6 |
 | 앵글자Positioning Angles Ruler | 175x50x75 | 6 |
 | 레벨링자Positioning levelling ruler | 100x50x25 | 6 |
 | 레벨링자Positioning levelling ruler | 150x50x25 | 6 |
 | 레벨링자Positioning levelling ruler | 225x50x25 | 6 |
 | V 포지셔너V positioner | Φ58x90° | 4 |
 | 180° 스크류 클램프180° screw clamp | 300x300 | 6 |
 | 45° 스크류 클램프45° screw clamp | 300x300 | 6 |
 | 브러시Nylon brush | Φ30x210 | 1 |
 | 오일병Oil bottle | 100x200 | 1 |
· 수량은 세트 기준입니다. · 규격 단위는 mm입니다. · 모든 제품이 Φ28 표준 홀에 맞습니다. · 표면처리(흑착색/질화) 옵션은 따로 문의해 주세요.
Real Product
실물 · 실제 D28 정반 셋업
창호종합기계 현장에서 D28 정반 위에 실제로 셋업한 SET3 사진입니다.
실제 D28 정반 위 SET3 전체 구성 — 앵글자·레벨링자·퀵 로킹 핀 다수·스크류 클램프·브러시·오일병
앵글자·레벨링자 실물
퀵 로킹 핀 다수·오일병·스크류 클램프
180°/45° 스크류 클램프 — Φ28 홀 셋업
Selection Guide
이런 작업엔 이 세트
작업 규모와 작업물 모양에 따라 세트를 고르시면 됩니다.
소형 지그 · 기초 셋업SET1 · SET2
원형 · 환봉 고정 — V 포지셔너 필요SET3
대형 · 수직물 지지 — 서포트 앵글 필요SET4
상시 운영 라인 · 공구 이동 보관SET5 (풀세트)
Accessories Set Lineup
용도·규모에 맞춘 SET1 ~ SET5
SET 번호가 클수록 구성 품목과 수량이 확장됩니다. 지금 보고 계신 구성은 SET3입니다. 정반 본체(흑착색 DCP28-B · 질화 DCP28-N)는 용접테이블 전체 페이지에서 보실 수 있습니다.
SET1
7종 · 28점 · 소형 지그·기초 셋업
SET2
10종 · 40점 · 셋업 범위 확장
SET3
11종 · 68점 · 원형·환봉 고정
SET4
13종 · 96점 · 대형·수직물 지지
SET5
16종 · 116점 · 상시 운영 라인
Order & Shipping
주문 · 출고 안내
세트 구성
표준 세트는 11종 총 68점 기준입니다. 품목·수량 조정이 필요하면 주문 전 문의해 주세요.
재고 · 출고
국내에 재고가 있으면 주문이 확정되는 대로 출고합니다. 재고가 없으면 사양을 확정한 뒤 납기를 안내해 드립니다.
표면처리 옵션
흑착색·질화 표면처리 옵션은 따로 문의해 주세요. Φ28 표준 홀은 옵션과 무관하게 공통입니다.
확장 · 사후 관리
단품 악세사리와 상위 세트 구성으로 그대로 확장됩니다. 구성을 늘리거나 사후 관리가 필요하시면 아래 채널로 문의해 주세요.
