U-스페이스 블럭 (주조) (2/2)

U-shaped Casting Block (2/2) · D28 다이 확장 부품

3면이 막힌 U자형 주조 블럭입니다. 모든 면에 Ø28 홀이 가공되어 작업물을 원하는 높이·각도로 세워 고정합니다. 소형부터 대형 주조물까지 폭넓은 규격으로 중량 부재 셋업에 적합합니다.

Ø28 표준홀 시스템002 다이 확장 부품8개 규격주문제작

규격·견적 문의 스마트스토어 바로가기

8규격

전체 라인업

Ø28

표준 홀 시스템

주문

공급 형태

8컷

품목 사진

Video

제품 소개 영상

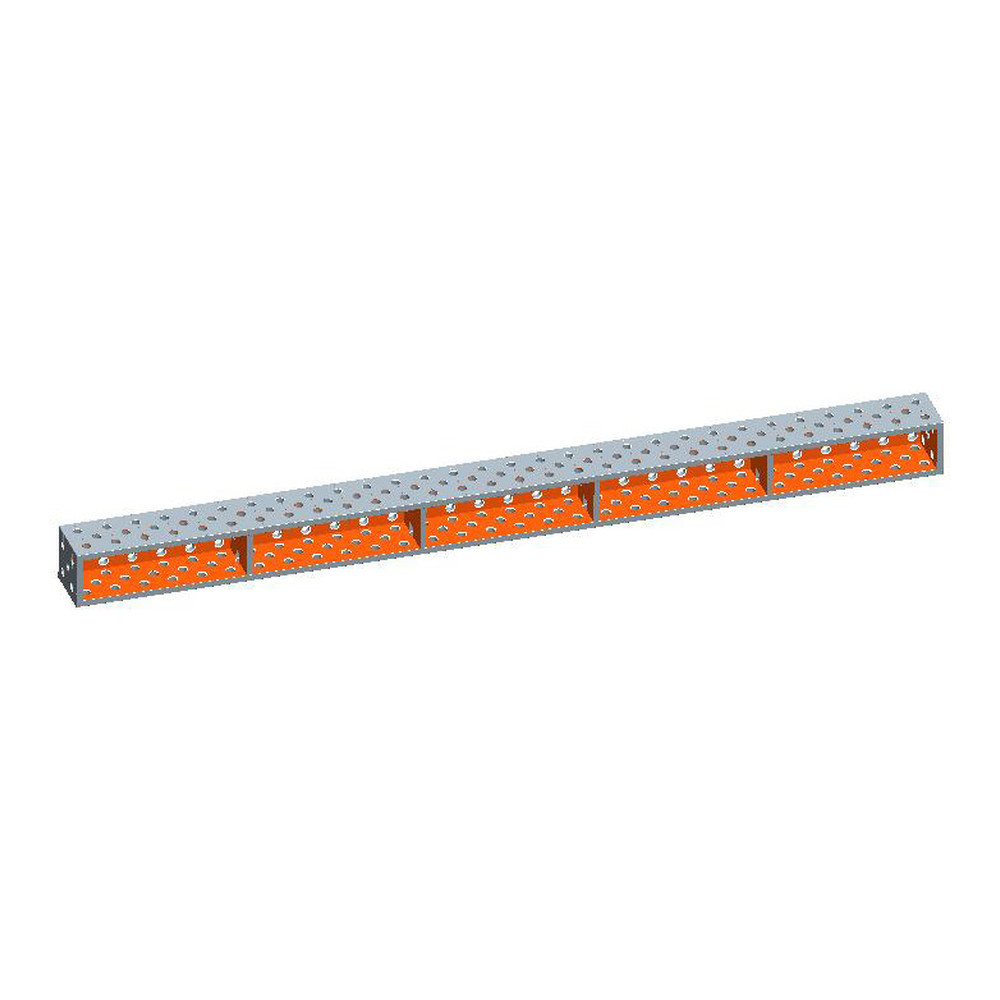

D28 용접 악세사리 소개 영상 · 창호종합기계 유튜브

Selling Points

이 제품군의 구성

구성 — 이 상품의 전 규격 수록8개 규격을 한 페이지에 담았습니다. 규격·모델코드·중량·공급 형태를 품목마다 그대로 표기합니다.

호환 — Ø28 표준 홀 시스템확장 부품 전면에 국제 표준 Ø28 홀이 가공되어, D28 규격의 클램프·앵글·V블럭·포지셔너 등 지그류와 그대로 호환됩니다. 작업 영역을 넓히면서도 동일한 셋업 방식을 유지합니다.

공급 — 주문제작까치발 브라켓·U-스페이스 블럭 및 대형 규격은 현장 규격에 맞춰 주조·제작합니다. 규격·수량 협의 후 납기를 안내드립니다.

Product Line-up

제품 상세 · 전 8규격

대표 형상 1컷과 규격별 실물 사진을 함께 싣습니다. 같은 형상에서 치수만 다른 규격은 한 칸에 묶어 규격 리스트로 표기했습니다. 표기 순서는 규격(mm) · 모델코드 · 중량 · 공급(재고/주문) 입니다.

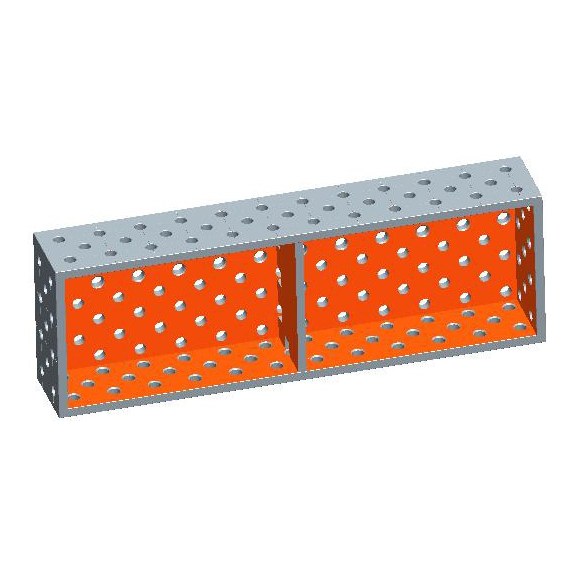

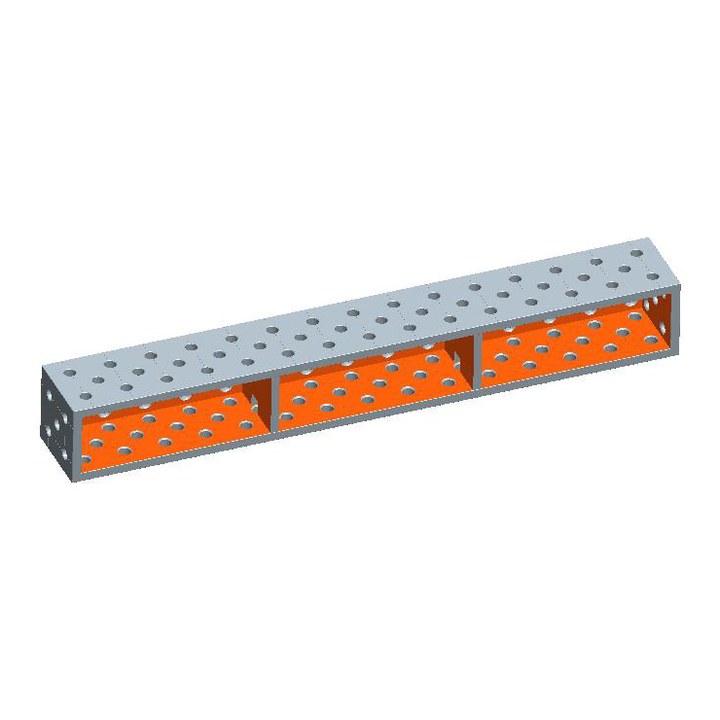

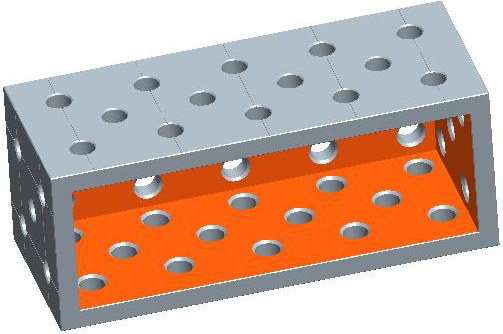

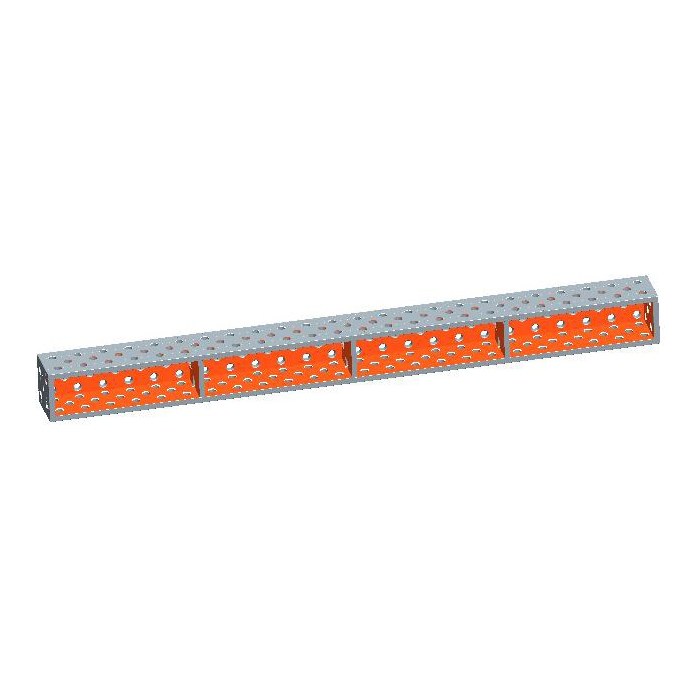

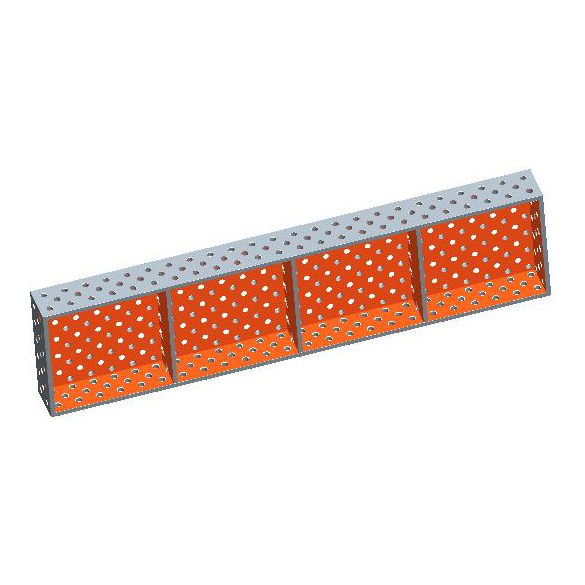

U-스페이스 블럭 (주조)U-shaped Casting Block8규격 · 사진 8컷

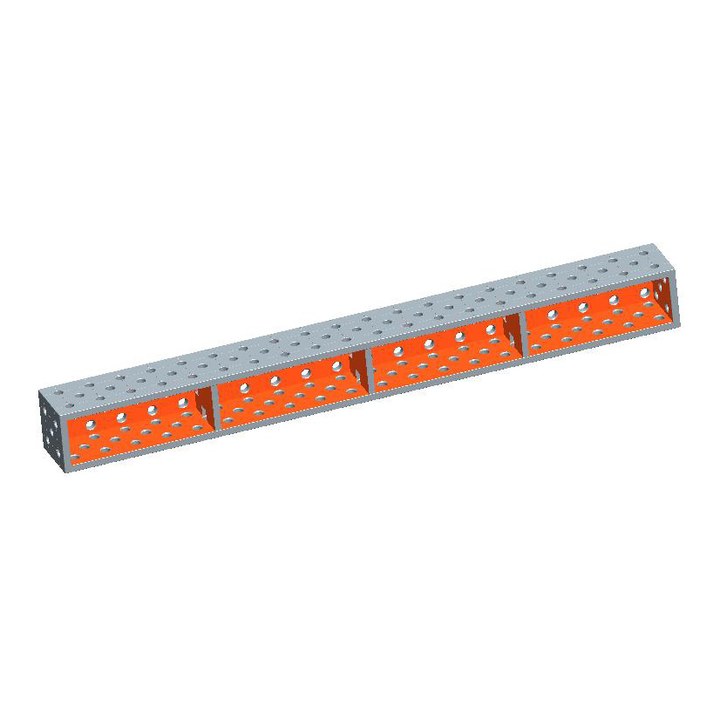

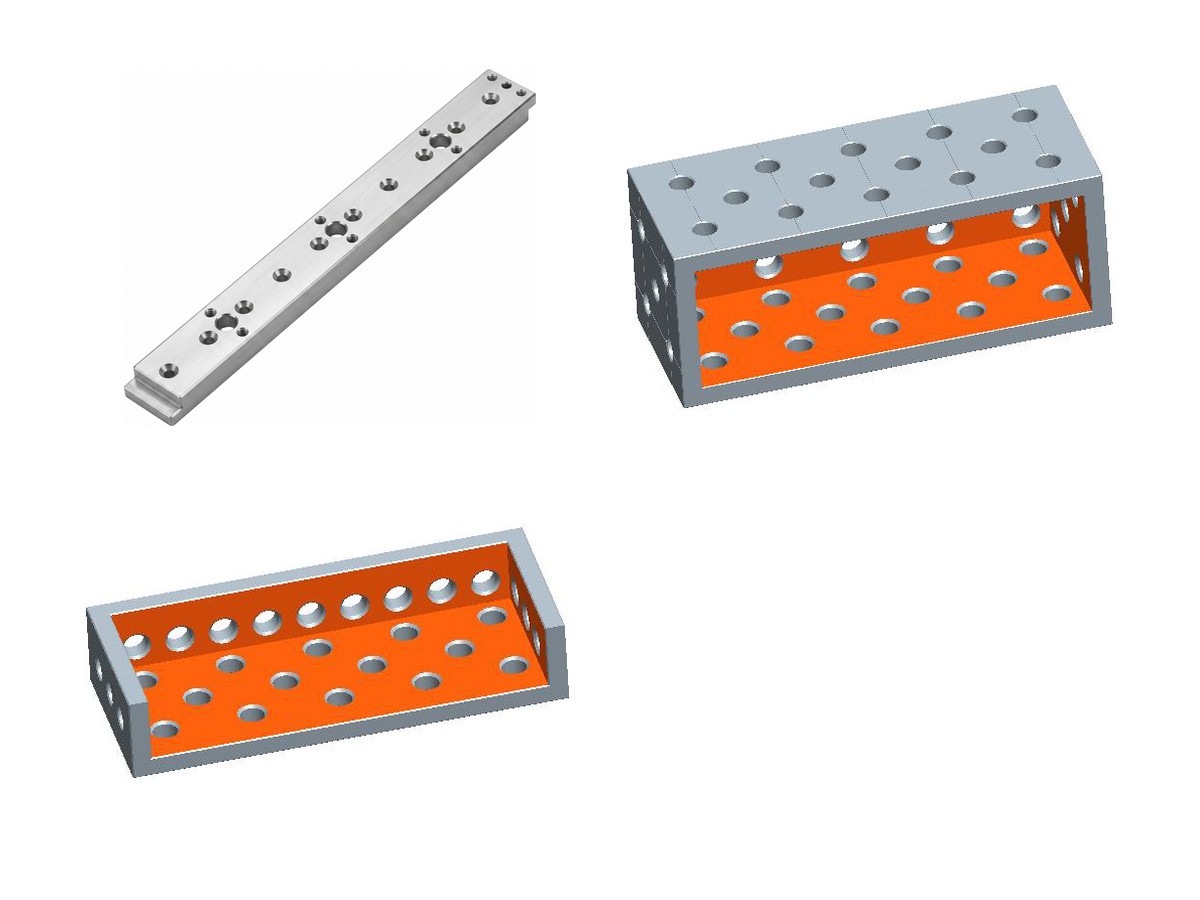

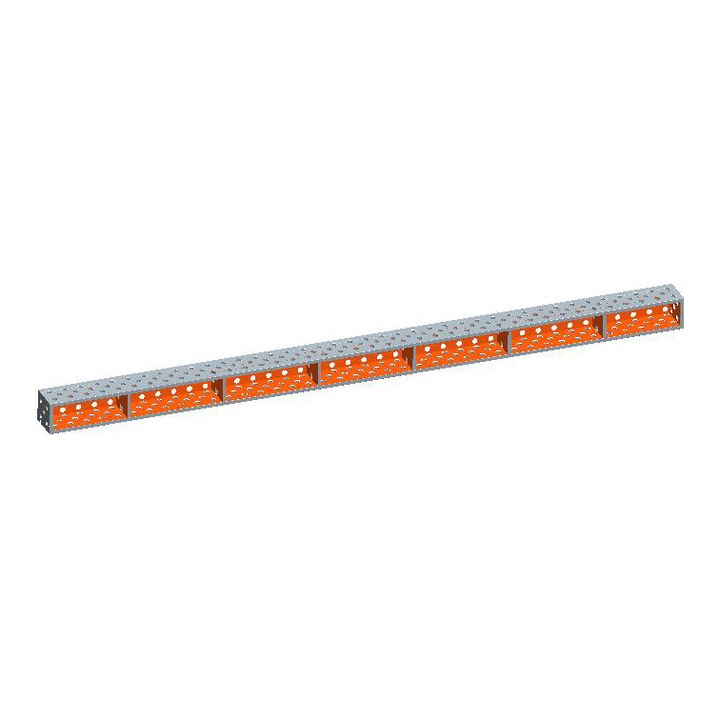

U-스페이스 블럭 (주조) 대표 형상

1500x200x200WTM2820104478.5 kg주문

2000x200x200WTM2820105638 kg주문

2400x200x200WTM2820106765.6 kg주문

3000x200x200WTM2820107957 kg주문

4000x200x200WTM28201081276 kg주문

1200x400x200WTM2820109—주문

2400x400x200WTM2820110—주문

2400x600x200WTM2820111—주문

Full Specification

전체 규격 라인업

8개 전 규격 한눈에 보기 · 주문제작 8.

	규격 (mm)	모델코드	중량	공급
U-스페이스 블럭 (주조) (2/2) — U-shaped Casting Block (2/2)
	1500x200x200	WTM2820104	478.5 kg	주문
	2000x200x200	WTM2820105	638 kg	주문
	2400x200x200	WTM2820106	765.6 kg	주문
	3000x200x200	WTM2820107	957 kg	주문
	4000x200x200	WTM2820108	1276 kg	주문
	1200x400x200	WTM2820109	—	주문
	2400x400x200	WTM2820110	—	주문
	2400x600x200	WTM2820111	—	주문

· 규격 단위 mm. · 표기 규격은 대표 사양이며 현장 조건에 따라 맞춤 제작이 가능합니다. · Ø28 표준 홀 시스템 전 제품 호환. · 표면처리(흑착색/질화) 옵션은 별도 문의 바랍니다.

Accessories Line-up

002 다이 확장 부품 5상품

지금 보고 계신 품목은 002 다이 확장 부품 카테고리의 U-스페이스 블럭 (주조) (2/2) 입니다. 같은 카테고리의 나머지 상품은 아래 칸에서 바로 열립니다. 전 23규격을 한 페이지로 보시려면 카테고리 색인을 이용해 주십시오. 세트 구성(SET1~SET5)과 정반 본체(흑착색 DCP28-B · 질화 DCP28-N)는 111 대역 페이지에서 보실 수 있습니다.

U-스페이스 블럭 (주조) (2/2)

8규격 · 현재 보고 계신 상품

Order & Delivery

재고 · 납기 안내
