D28 Welding Table Accessories
고정형 V블럭
V-shaped positioning pieces · D28 V블럭 & 가스켓류
원형·각형 부재를 V홈에 얹어 중심을 잡아 고정하는 위치결정 블럭입니다. 90°·120°·140° 세 각도와 철·알루미늄·폴리아미드 재질을 선택합니다(비자성·비손상이 필요한 경우 알루미늄·폴리아미드). 9개 규격, 재고보유.
Ø28 표준홀 시스템005 V블럭 & 가스켓류9개 규격재고보유
규격·견적 문의스마트스토어 바로가기
9규격
전체 라인업
Ø28
표준 홀 시스템
재고
공급 형태
9컷
품목 사진
Video
제품 소개 영상
D28 용접 악세사리 소개 영상 · 창호종합기계 유튜브
Selling Points
이 제품군의 구성
원형·각형 부재를 V홈에 얹어 중심을 잡아 고정하는 위치결정 블럭입니다. 90°·120°·140° 세 각도와 철·알루미늄·폴리아미드 재질을 선택합니다(비자성·비손상이 필요한 경우 알루미늄·폴리아미드). 9개 규격, 재고보유.
01
구성 — 이 상품의 전 규격 수록9개 규격을 한 페이지에 담았습니다. 규격·모델코드·중량·공급 형태를 품목마다 그대로 표기합니다.
02
호환 — Ø28 표준 홀 시스템V블럭·디스크 전면에 국제 표준 Ø28 홀이 가공되어, D28 규격의 클램프·앵글·핀과 그대로 결합됩니다. 파이프·환봉의 중심 셋업을 정확하게 재현합니다.
03
공급 — 재고보유V블럭·편심 디스크·높이 조절 스페이서·원형 가스켓은 재고를 보유합니다. 주문 즉시 출고 가능합니다.
Product Line-up
제품 상세 · 전 9규격
대표 형상 1컷과 규격별 실물 사진을 함께 싣습니다. 같은 형상에서 치수만 다른 규격은 한 칸에 묶어 규격 리스트로 표기했습니다. 표기 순서는 규격(mm) · 모델코드 · 중량 · 공급(재고/주문) 입니다.
고정형 V블럭V-shaped positioning pieces9규격 · 사진 9컷
원형·각형 부재를 V홈에 얹어 중심을 잡아 고정하는 위치결정 블럭입니다. 90°·120°·140° 세 각도와 철·알루미늄·폴리아미드 재질을 선택합니다(비자성·비손상이 필요한 경우 알루미늄·폴리아미드). 9개 규격, 재고보유.

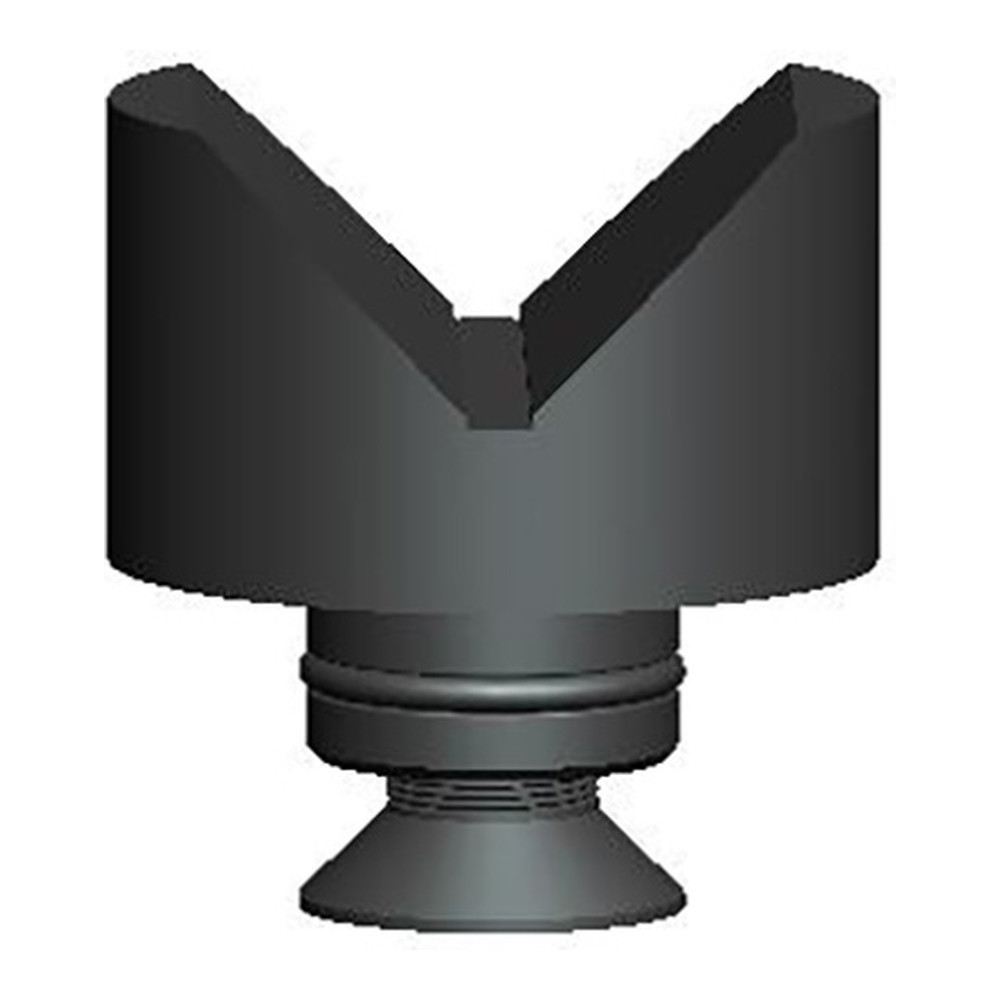

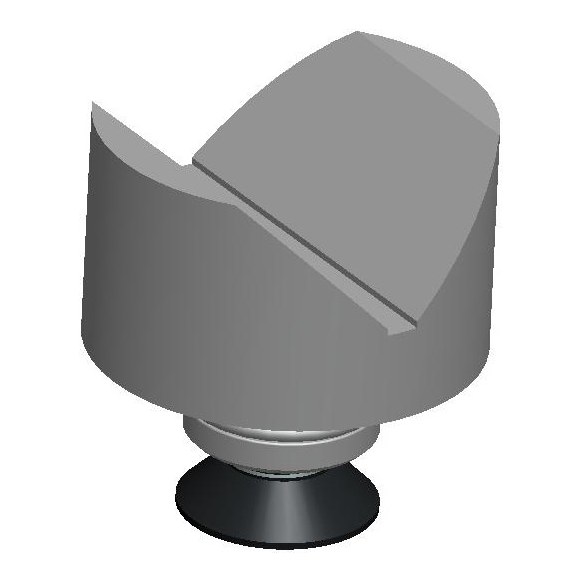

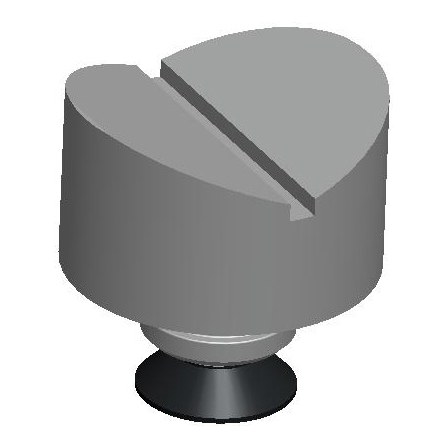

고정형 V블럭 대표 형상

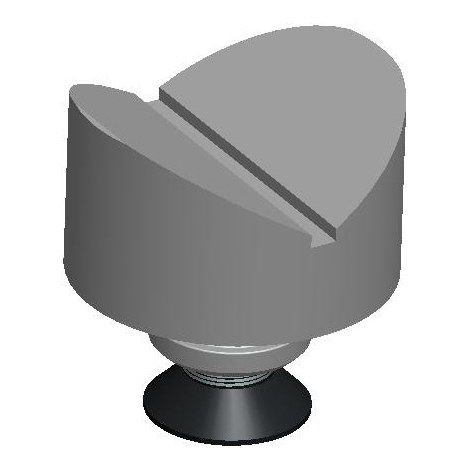

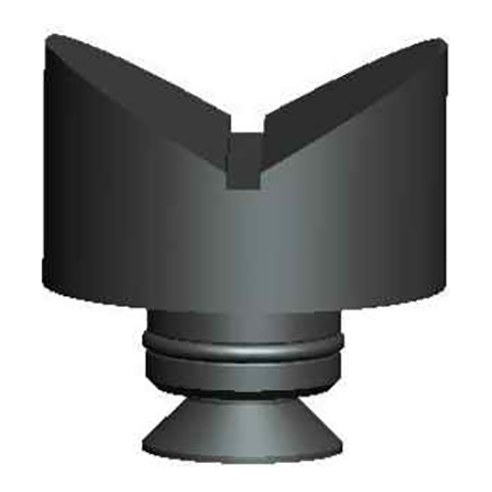

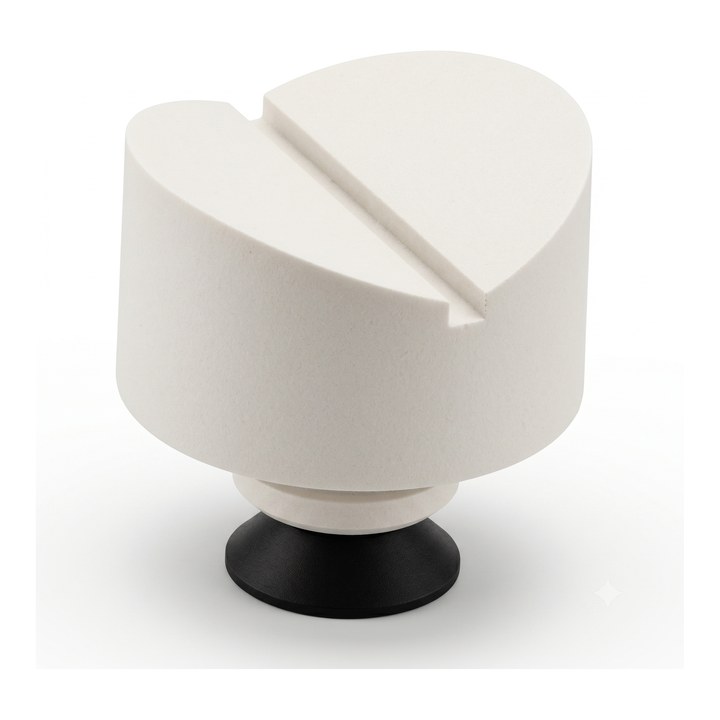

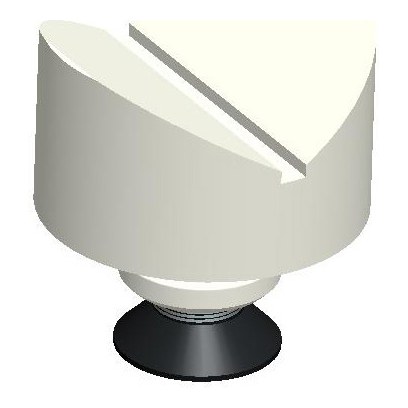

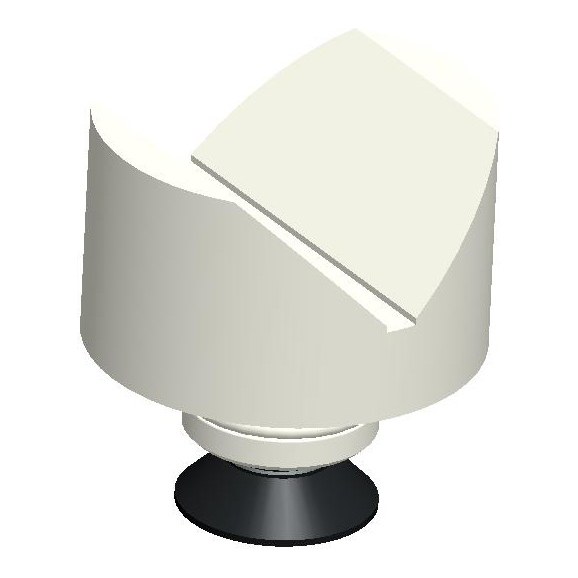

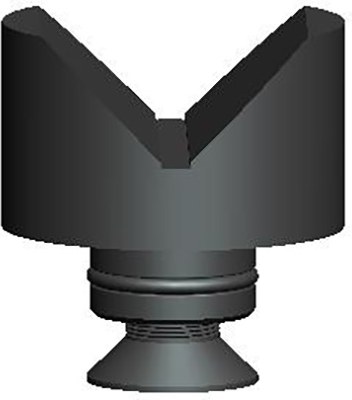

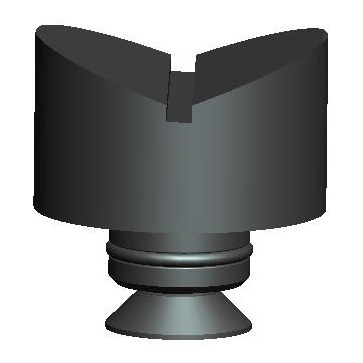

φ58x50(H)-90° · 철WTM28330018.25 kg재고
φ58x50(H)-90° · 알루미늄WTM28331018.25 kg재고
φ58x50(H)-90° · 폴리아미드WTM28332018.25 kg재고
φ58x50(H)-120° · 철WTM28330028.25 kg재고
φ58x50(H)-120° · 알루미늄WTM28331028.25 kg재고
φ58x50(H)-120° · 폴리아미드WTM28332028.25 kg재고
φ58x50(H)-140° · 철WTM28330039.43 kg재고
φ58x50(H)-140° · 알루미늄WTM28331038.25 kg재고
φ58x50(H)-140° · 폴리아미드WTM28332038.25 kg재고
Full Specification
전체 규격 라인업
9개 전 규격 한눈에 보기 · 재고 9.
| 규격 (mm) | 모델코드 | 중량 | 공급 | |
|---|---|---|---|---|
| 고정형 V블럭 — V-shaped positioning pieces | ||||
 | φ58x50(H)-90° · 철 | WTM2833001 | 8.25 kg | 재고 |
 | φ58x50(H)-90° · 알루미늄 | WTM2833101 | 8.25 kg | 재고 |
 | φ58x50(H)-90° · 폴리아미드 | WTM2833201 | 8.25 kg | 재고 |
 | φ58x50(H)-120° · 철 | WTM2833002 | 8.25 kg | 재고 |
 | φ58x50(H)-120° · 알루미늄 | WTM2833102 | 8.25 kg | 재고 |
 | φ58x50(H)-120° · 폴리아미드 | WTM2833202 | 8.25 kg | 재고 |
 | φ58x50(H)-140° · 철 | WTM2833003 | 9.43 kg | 재고 |
 | φ58x50(H)-140° · 알루미늄 | WTM2833103 | 8.25 kg | 재고 |
 | φ58x50(H)-140° · 폴리아미드 | WTM2833203 | 8.25 kg | 재고 |
· 규격 단위 mm. · 두께 나열형 규격 3건은 이 표에서 「N종 (범위)」로 줄여 적었습니다 — 전체 목록은 위 「제품군별 상세」에 원문 그대로 있습니다. · 표기 규격은 대표 사양이며 현장 조건에 따라 맞춤 제작이 가능합니다. · Ø28 표준 홀 시스템 전 제품 호환. · 표면처리(흑착색/질화) 옵션은 별도 문의 바랍니다.
Accessories Line-up
005 V블럭 & 가스켓류 5상품
지금 보고 계신 품목은 005 V블럭 & 가스켓류 카테고리의 고정형 V블럭 입니다. 같은 카테고리의 나머지 상품은 아래 칸에서 바로 열립니다. 전 17규격을 한 페이지로 보시려면 카테고리 색인을 이용해 주십시오. 세트 구성(SET1~SET5)과 정반 본체(흑착색 DCP28-B · 질화 DCP28-N)는 111 대역 페이지에서 보실 수 있습니다.
Order & Delivery
재고 · 납기 안내
재고보유 · 즉시 출고
V블럭·편심 디스크·높이 조절 스페이서·원형 가스켓은 재고를 보유합니다. 주문 즉시 출고 가능합니다.
규격 확인
규격·모델코드를 알려주시면 재고 여부와 납기를 신속히 안내드립니다. 표에 없는 치수도 문의 주세요.
확장 · A/S
D28 악세사리 세트(SET1~SET5) 및 타 카테고리 단품과 그대로 조합됩니다. 확장·A/S 문의는 아래 채널로 연락 주세요.
