D28 Accessories Set
D28 용접 악세사리 세트 SET1 ~ SET5
Welding D28 Accessories Set 1–5 — D28-ACC-SET1 ~ D28-ACC-SET5
D28 용접 악세사리 세트는 SET1부터 SET5까지 5단계로 나뉩니다. 구성은 7종 28점에서 16종 116점까지 단계적으로 넓어지며, 아래 세트를 고르시면 그 세트의 전 구성 품목과 실물 사진을 한 화면에서 확인하실 수 있습니다. 전 세트가 Ø28 표준 홀 시스템이라 흑착색·질화 어느 D28 정반에도 그대로 장착되고, 상위 세트로 언제든 확장됩니다.
SET1 ~ SET5 · 5단계7종 28점 ~ 16종 116점Ø28 표준 홀 호환
구성·견적 문의스마트스토어 바로가기
5단계
SET1 → SET5
16종
최대 구성 품목
116점
최대 총 수량
Ø28
표준 홀 시스템
Video
제품 소개 영상

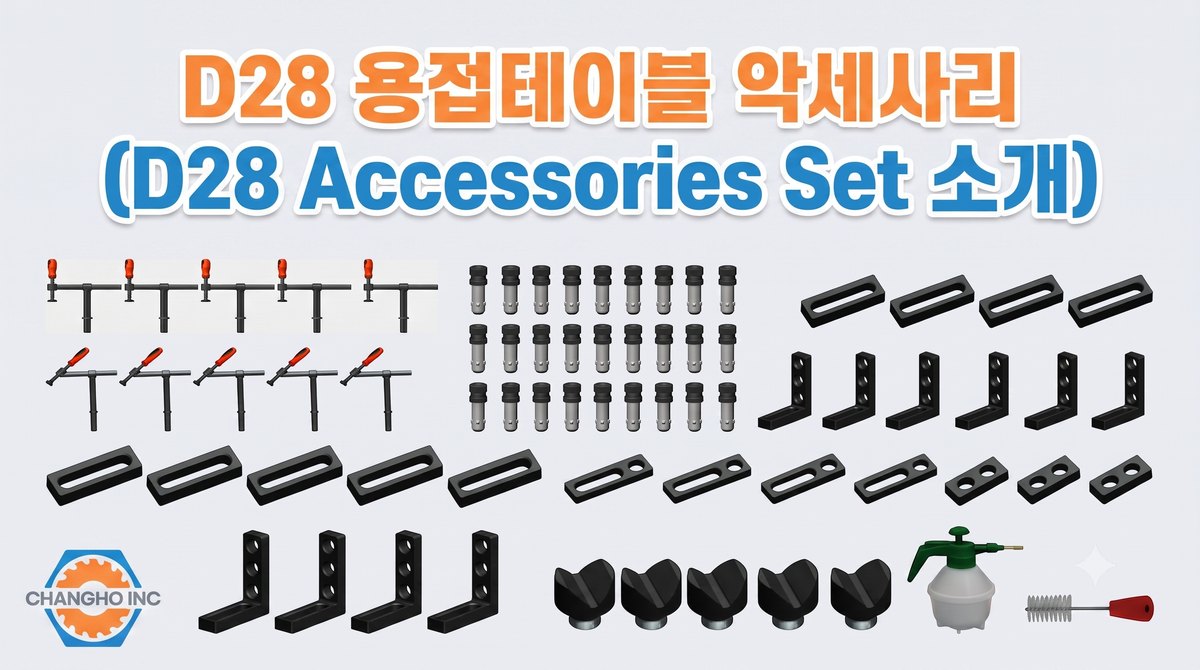

D28 악세사리 세트 소개 영상 · 창호종합기계 유튜브
Selling Points
필요한 만큼 시작해 그대로 확장하는 5단계
SET1에서 SET5까지 구성이 단계적으로 넓어집니다. 하위 세트 품목은 상위 세트에 그대로 포함됩니다.
01
5단계 구성 — SET1 7종 28점 → SET5 16종 116점필요한 만큼만 시작하고 현장이 커지면 상위 세트로 넘어가는 구조입니다. 하위 세트의 품목은 상위 세트에 그대로 포함되므로 중복 구매가 생기지 않습니다.
02
작업 대상으로 고른다 — 원형·환봉은 SET3 · 대형 수직물은 SET4V 포지셔너가 필요하면 SET3부터, 서포트 앵글이 필요하면 SET4부터입니다. 아래 선택 가이드에서 작업 형상만 보고 바로 고르실 수 있습니다.
03
호환 — Ø28 표준 홀 · 전 D28 정반 공용정반 표면처리(흑착색 DCP28-B · 질화 DCP28-N)와 무관하게 홀 규격이 같습니다. 이미 쓰고 계신 D28 정반이 있다면 세트만 추가하시면 됩니다.
Selection Guide
이런 작업엔 이 세트
작업 규모와 대상 형상에 따라 세트를 고르시면 됩니다.
소형 지그 · 기초 셋업SET1 · SET2
원형 · 환봉 고정 — V 포지셔너 필요SET3
대형 · 수직물 지지 — 서포트 앵글 필요SET4
상시 운영 라인 · 공구 이동 보관SET5 (풀세트)
Accessories Set Lineup
용도·규모에 맞춘 SET1 ~ SET5
카드를 누르시면 그 세트의 단독 페이지로 이동합니다. 정반 본체(흑착색 DCP28-B · 질화 DCP28-N)는 111 대역 페이지에서 보실 수 있습니다.
Comparison
세트별 구성 비교
종수·점수는 표준 세트 기준입니다. 품목·수량 조정이 필요하면 주문 전 문의 주세요.
| 세트 | 구성 종수 | 총 수량 | 대표 용도 |
|---|---|---|---|
| SET1 | 7종 | 28점 | 소형 지그·기초 셋업 |
| SET2 | 10종 | 40점 | 셋업 범위 확장 |
| SET3 | 11종 | 68점 | 원형·환봉 고정 |
| SET4 | 13종 | 96점 | 대형·수직물 지지 |
| SET5 | 16종 | 116점 | 상시 운영 라인 |
Set 1 of 5
SET17종 · 총 28점
퀵 로킹 핀 · 180°/45° 스크류 클램프 · 포지셔닝 자로 구성한 입문 구성입니다. 소형 지그와 기초 셋업에 꼭 필요한 클램핑·포지셔닝 부품만 담았고, Ø28 표준 홀 시스템이라 전 D28 정반과 공용이며 상위 세트로 그대로 확장됩니다.

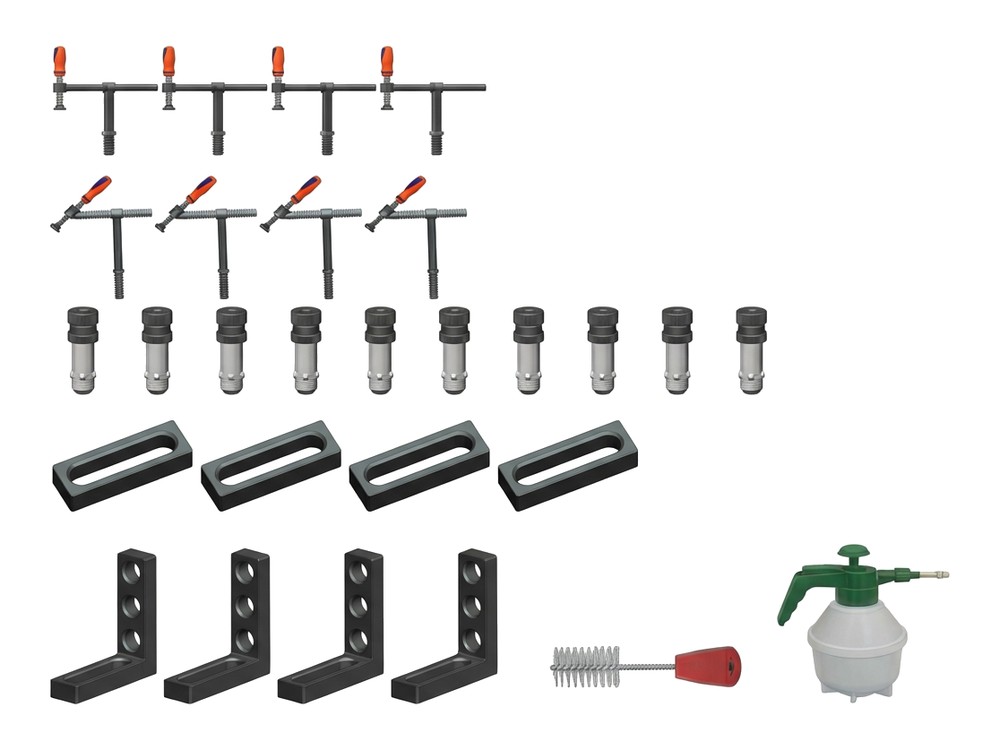

SET1 전체 구성 — 퀵 로킹 핀 · 180°/45° 스크류 클램프
구성 부품 7종 · 총 28점
핵심 구성 : 퀵 로킹 핀 · 180°/45° 스크류 클램프 · 대표 용도 : 소형 지그 · 기초 셋업
| 품목 Item | 규격 (mm) | 수량 | |
|---|---|---|---|
 | 퀵 로킹 핀Quick locking pin | Φ28 x 50 | 10 |
 | 포지셔닝 앵글자Positioning Angles Ruler | 175x50x175 H/G | 4 |
 | 포지셔닝 레벨링자Positioning levelling ruler | 150x50x25 | 4 |
 | 180° 스크류 클램프180° screw clamp | 300x300 | 4 |
 | 45° 스크류 클램프45° screw clamp | 300x300 | 4 |
 | 나일론 브러시Nylon brush | φ30x210 | 1 |
 | 오일 보틀Oil bottle | 100x200 | 1 |
실물 · 실제 D28 정반 셋업
창호종합기계 현장에서 D28 정반 위에 실제로 셋업한 SET1 사진입니다.

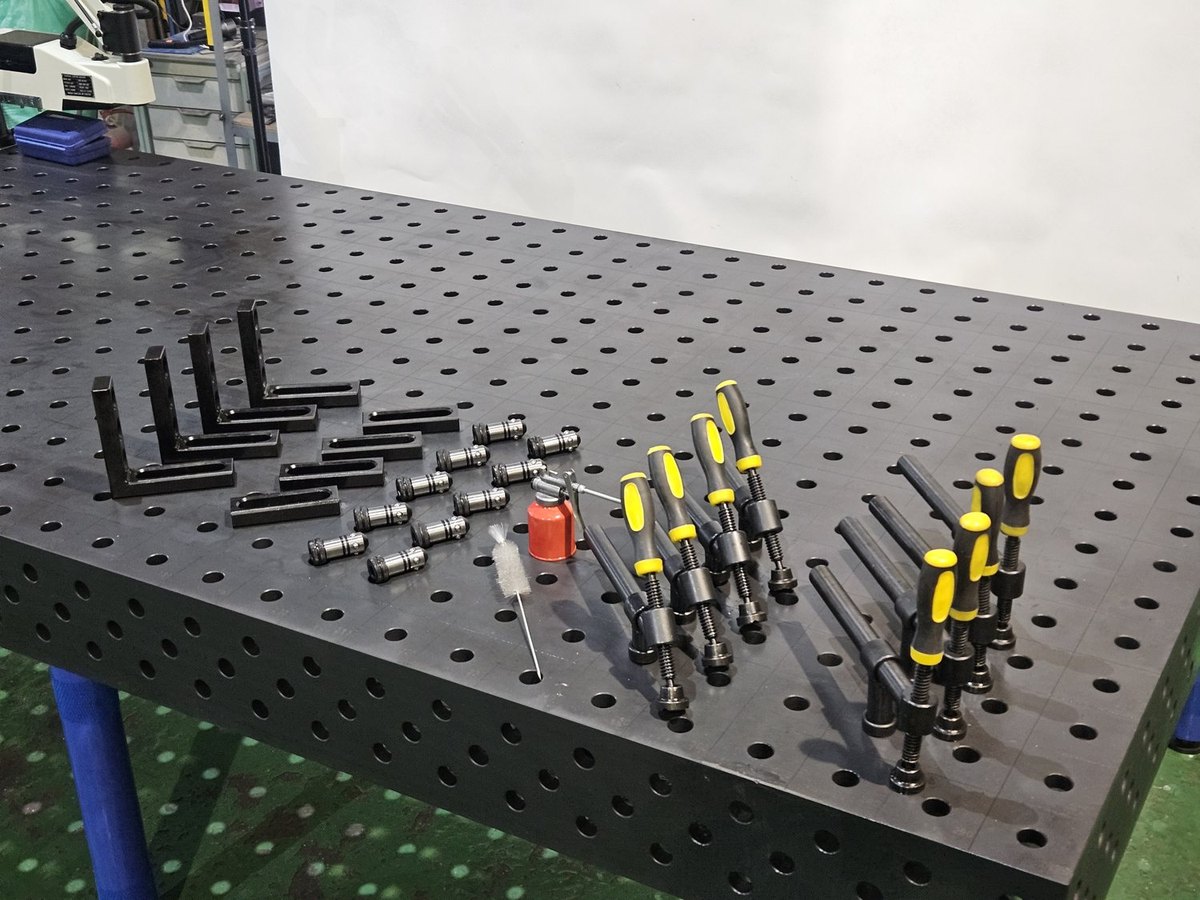

실제 D28 정반 위 SET1 전체 구성 — 앵글자·레벨링자·퀵 로킹 핀·스크류 클램프·나일론 브러시·오일 보틀

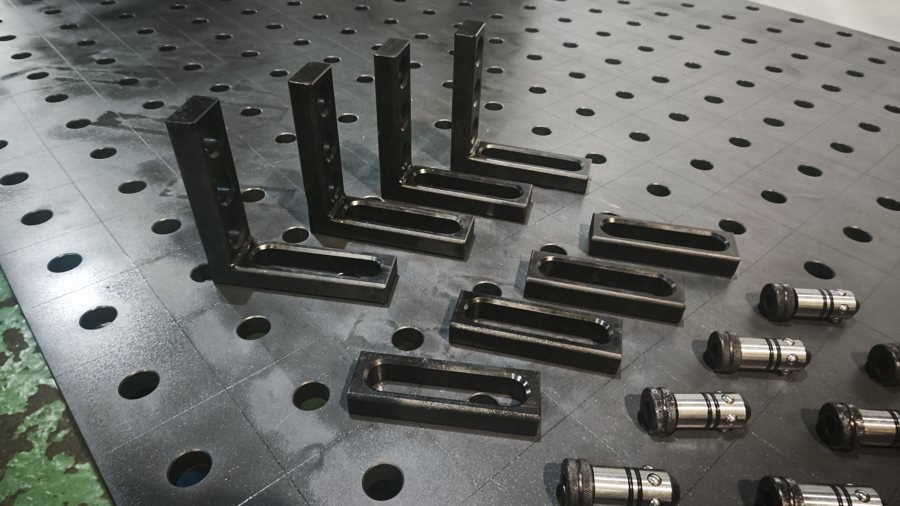

포지셔닝 앵글자·레벨링자·퀵 로킹 핀 실물

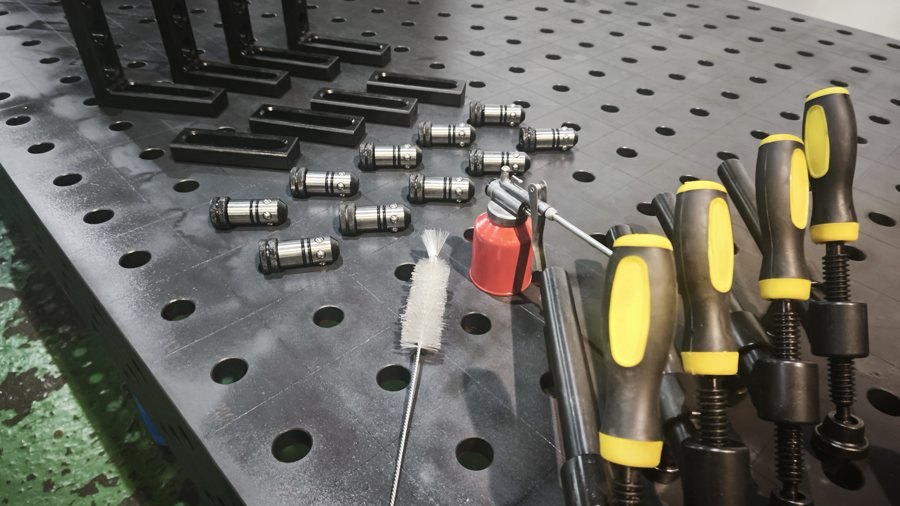

퀵 로킹 핀·나일론 브러시·오일 보틀·스크류 클램프

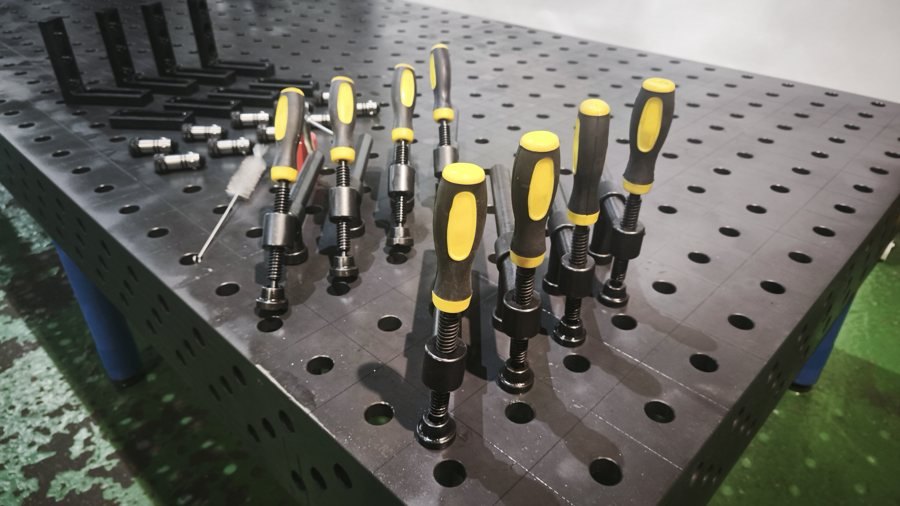

180°/45° 스크류 클램프 — Ø28 홀 장착 실물
Set 2 of 5
SET210종 · 총 40점
레벨링자 100·150·225 3종과 앵글자 2종을 더해 셋업 범위를 넓힌 확장 구성입니다. 다양한 크기의 지그 셋업에 대응하며, SET1의 기본기를 그대로 이어받아 범위만 넓혔습니다. Ø28 표준 홀 시스템이라 전 D28 정반과 공용이며 상위 세트로 그대로 확장됩니다.

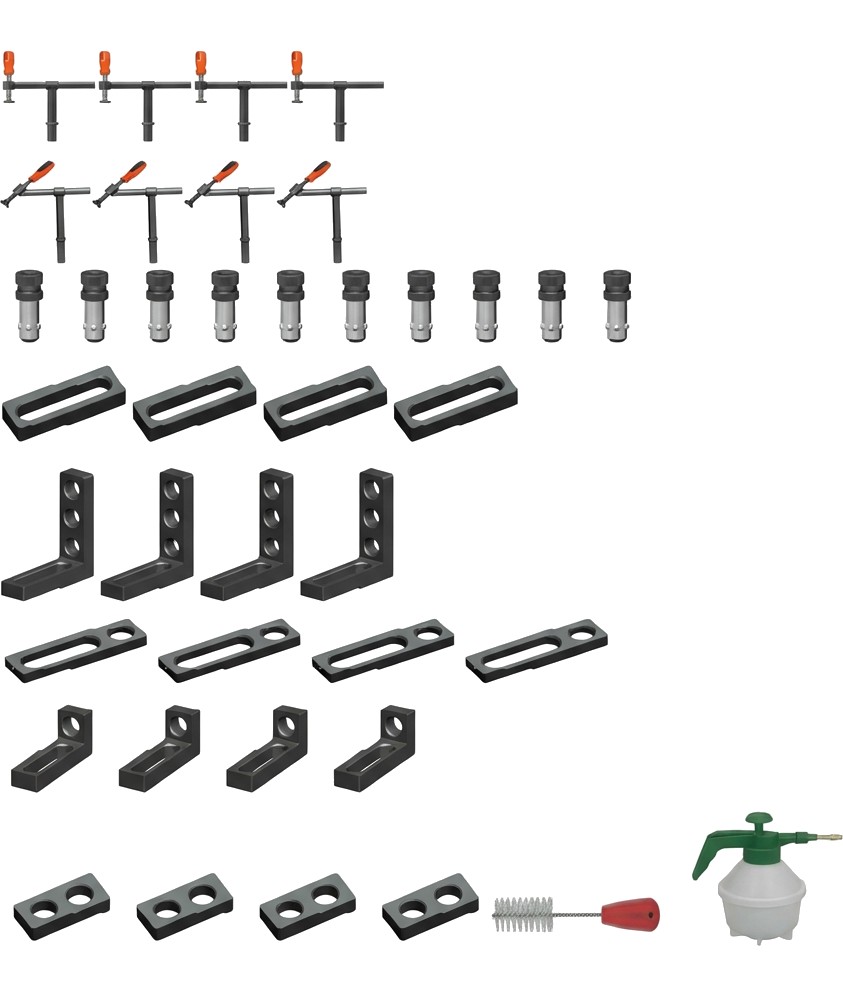

SET2 전체 구성 — 앵글자 2종 · 레벨링자 3종 규격 확장
구성 부품 10종 · 총 40점
핵심 구성 : 앵글자 2종 · 레벨링자 3종 규격 확장 · 대표 용도 : 다양한 셋업 범위 대응
| 품목 Item | 규격 (mm) | 수량 | |
|---|---|---|---|
| 퀵 로킹 핀Quick locking pin | Φ28 x 50 | 10 |
| 포지셔닝 앵글자Positioning Angles Ruler | 175x50x175 H/G | 4 |
 | 포지셔닝 앵글자Positioning Angles Ruler | 175x50x75 | 4 |
 | 포지셔닝 레벨링자Positioning levelling ruler | 100x50x25 | 4 |
| 포지셔닝 레벨링자Positioning levelling ruler | 150x50x25 | 4 |
 | 포지셔닝 레벨링자Positioning levelling ruler | 225x50x25 | 4 |
| 180° 스크류 클램프180° screw clamp | 300x300 | 4 |
| 45° 스크류 클램프45° screw clamp | 300x300 | 4 |
| 나일론 브러시Nylon brush | φ30x210 | 1 |
| 오일 보틀Oil bottle | 100x200 | 1 |
실물 · 실제 D28 정반 셋업
창호종합기계 현장에서 D28 정반 위에 실제로 셋업한 SET2 사진입니다.

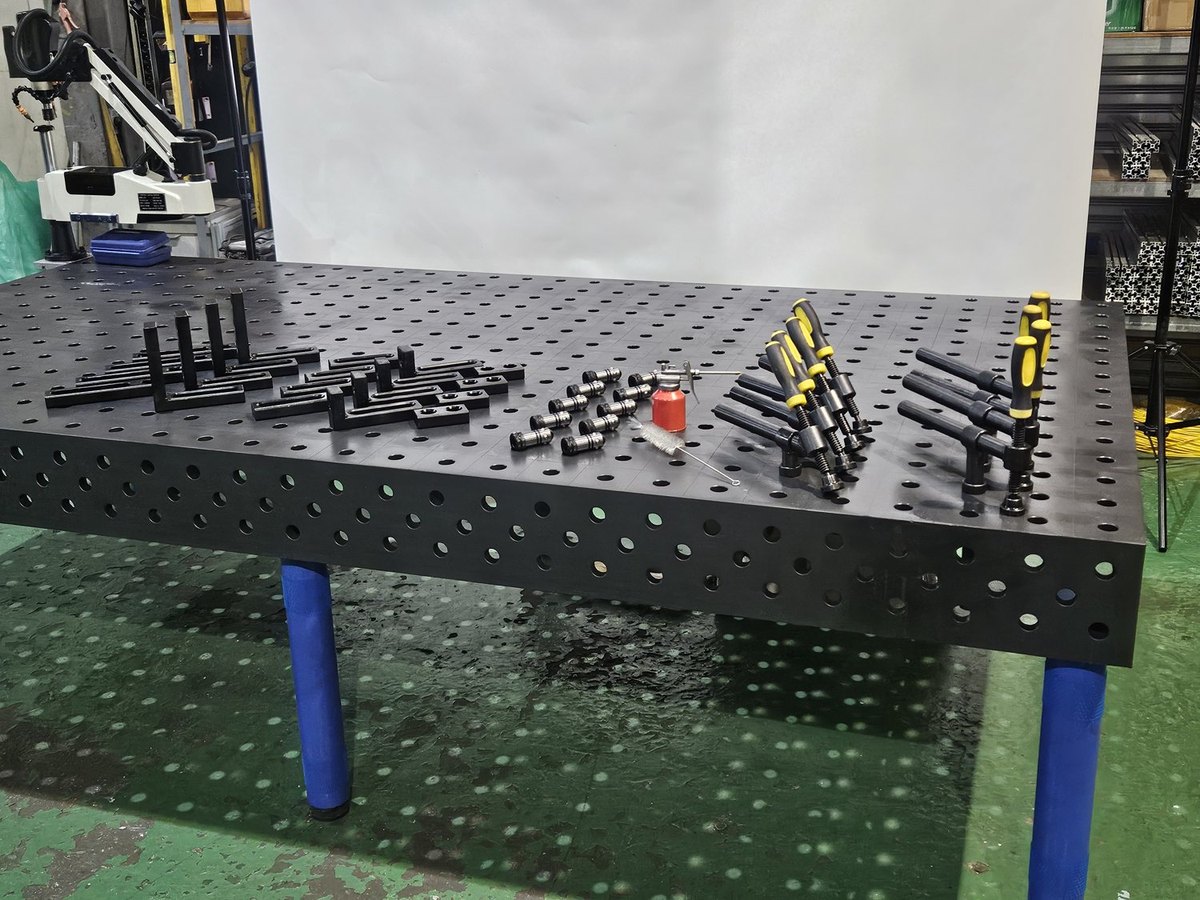

실제 D28 정반 위 SET2 전체 구성 — 앵글자·레벨링자 확장 + 퀵 로킹 핀·스크류 클램프·나일론 브러시·오일 보틀

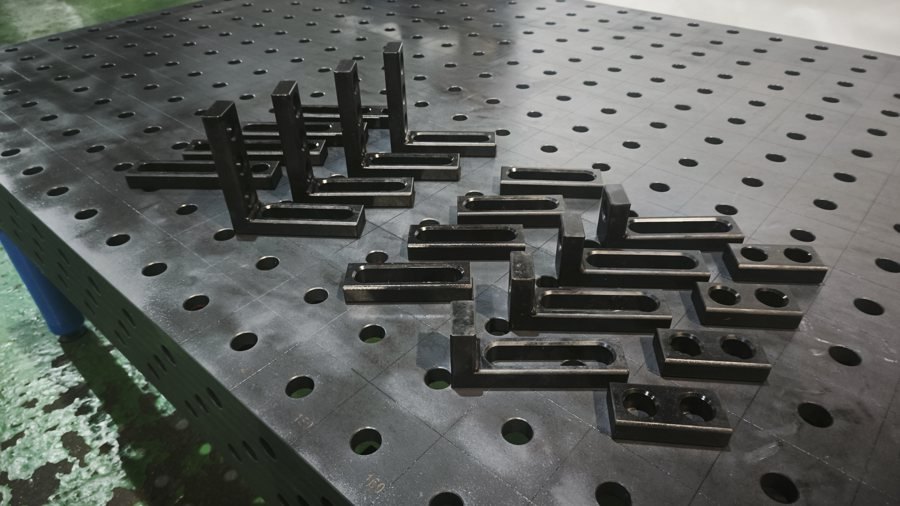

포지셔닝 앵글자·레벨링자(규격 확장) 실물

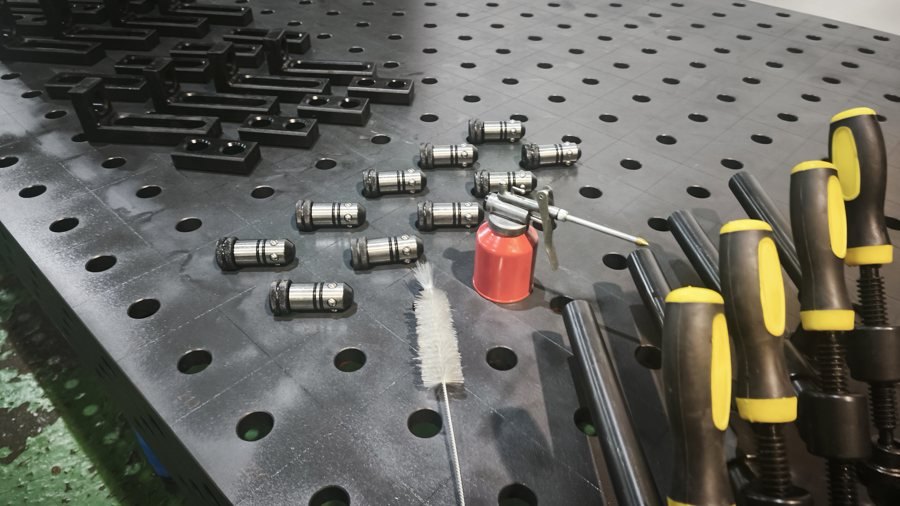

퀵 로킹 핀·오일 보틀·나일론 브러시·스크류 클램프

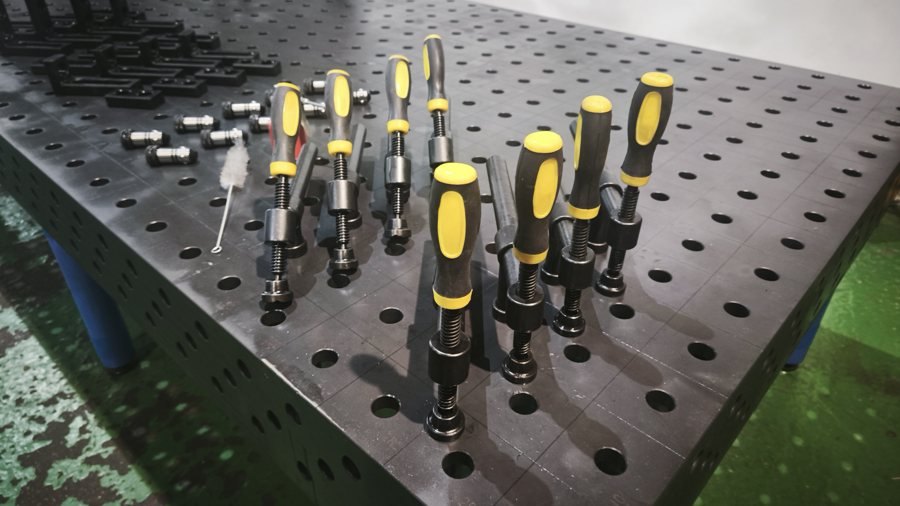

180°/45° 스크류 클램프 — Ø28 홀 셋업
Set 3 of 5
SET311종 · 총 68점
V 포지셔너(φ58×90°)로 원형·환봉 고정에 대응하고, 클램프와 포지셔닝 자 수량을 늘린 중급 구성입니다. 파이프·환봉 작업이 잦은 현장에 적합합니다. Ø28 표준 홀 시스템이라 전 D28 정반과 공용이며 상위 세트로 그대로 확장됩니다.

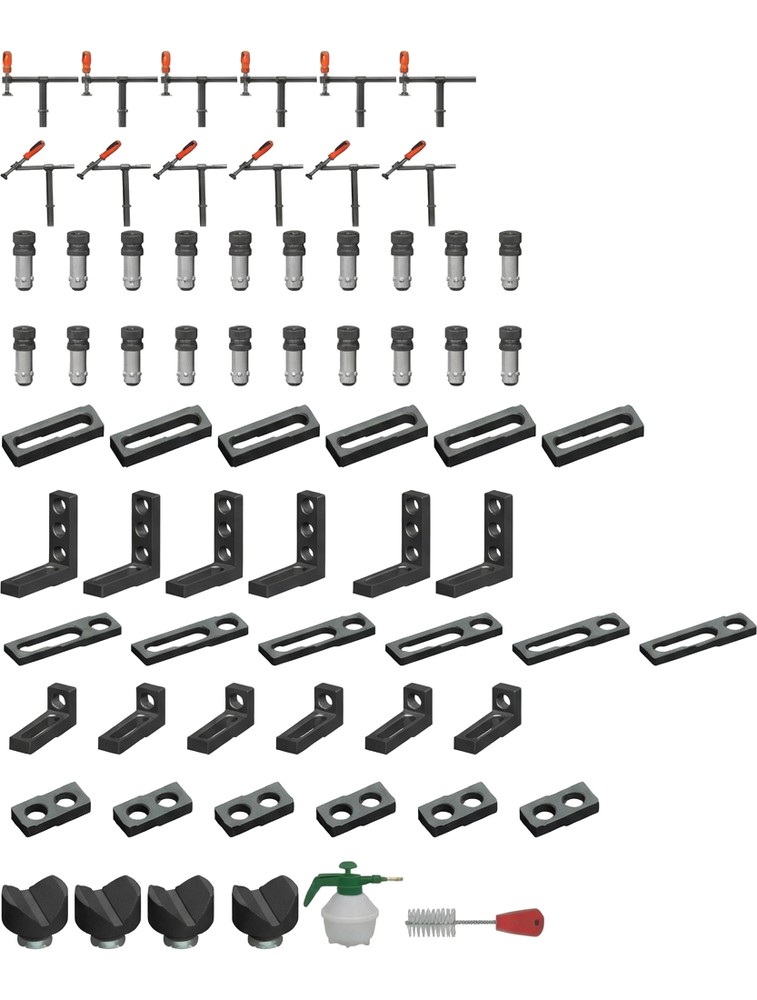

SET3 전체 구성 — V 포지셔너(φ58×90°) 추가
구성 부품 11종 · 총 68점
핵심 구성 : V 포지셔너(φ58×90°) 추가 · 대표 용도 : 원형 · 환봉 고정 작업
| 품목 Item | 규격 (mm) | 수량 | |
|---|---|---|---|
| 퀵 로킹 핀Quick locking pin | Φ28 x 50 | 20 |
| 포지셔닝 앵글자Positioning Angles Ruler | 175x50x175 H/G | 6 |
| 포지셔닝 앵글자Positioning Angles Ruler | 175x50x75 | 6 |
| 포지셔닝 레벨링자Positioning levelling ruler | 100x50x25 | 6 |
| 포지셔닝 레벨링자Positioning levelling ruler | 150x50x25 | 6 |
| 포지셔닝 레벨링자Positioning levelling ruler | 225x50x25 | 6 |
 | V 포지셔너V positioner | φ58x90° | 4 |
| 180° 스크류 클램프180° screw clamp | 300x300 | 6 |
| 45° 스크류 클램프45° screw clamp | 300x300 | 6 |
| 나일론 브러시Nylon brush | φ30x210 | 1 |
| 오일 보틀Oil bottle | 100x200 | 1 |
실물 · 실제 D28 정반 셋업
창호종합기계 현장에서 D28 정반 위에 실제로 셋업한 SET3 사진입니다.

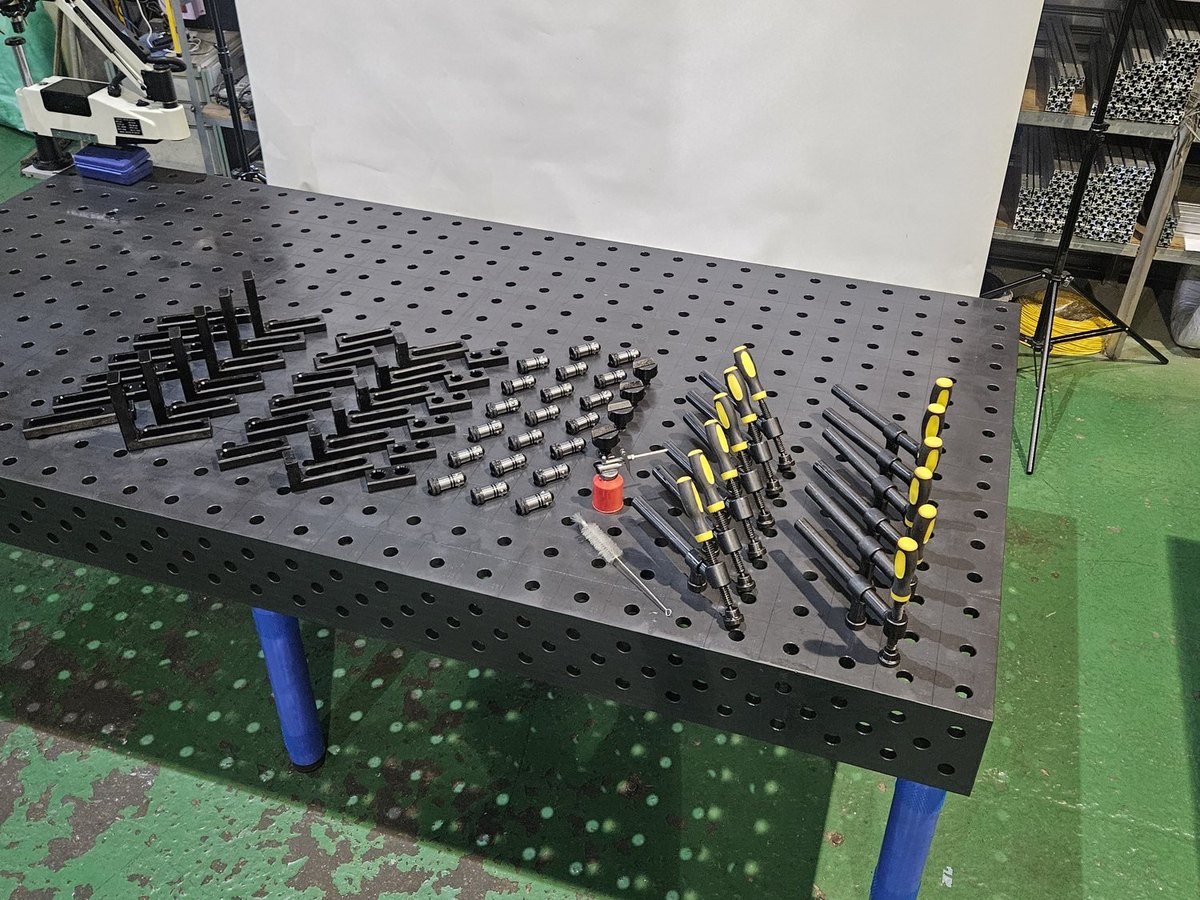

실제 D28 정반 위 SET3 전체 구성 — 앵글자·레벨링자·퀵 로킹 핀 다수·스크류 클램프·브러시·오일 보틀

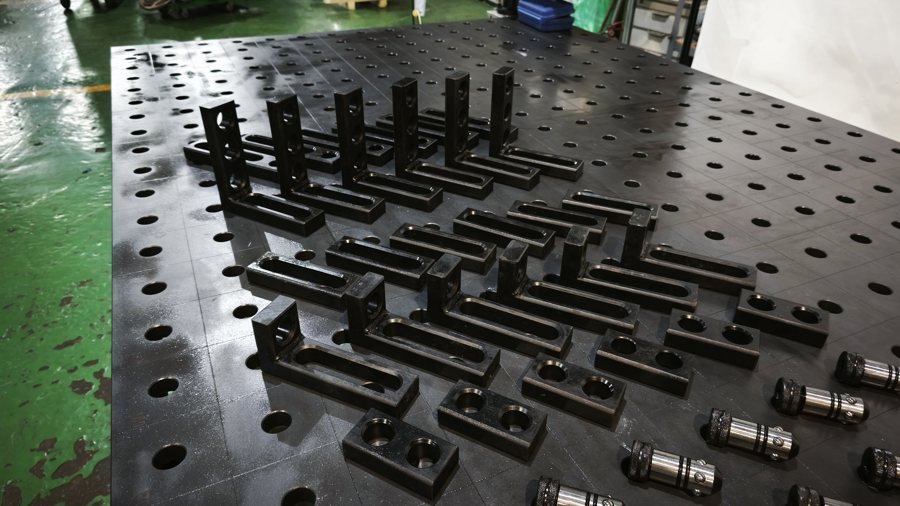

포지셔닝 앵글자·레벨링자 실물

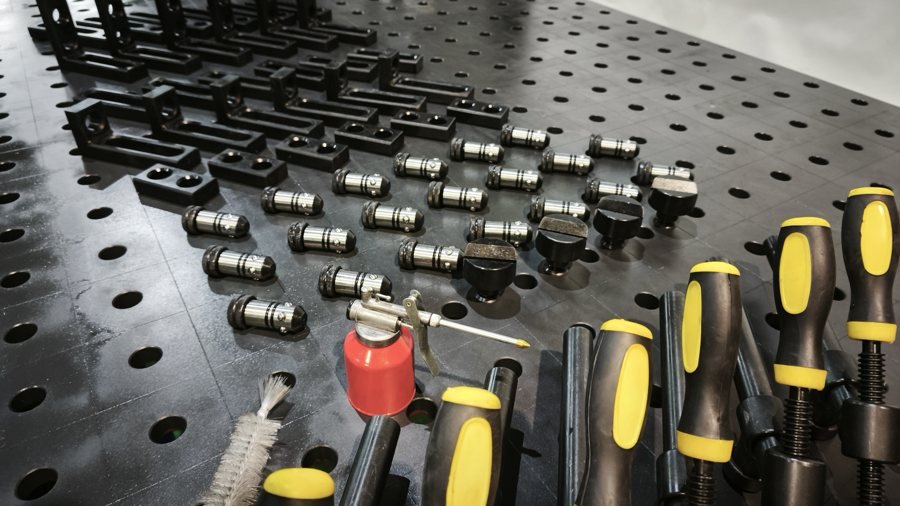

퀵 로킹 핀 다수·오일 보틀·스크류 클램프

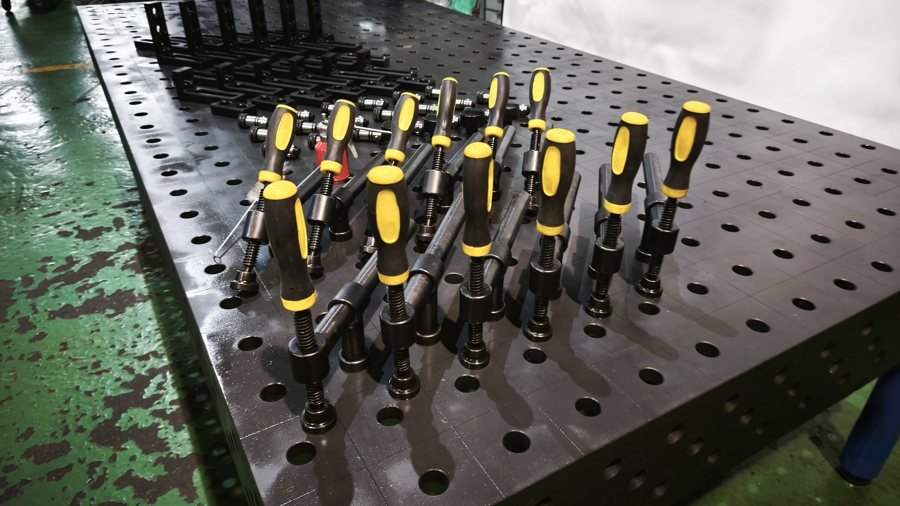

180°/45° 스크류 클램프 — Ø28 홀 셋업
Set 4 of 5
SET413종 · 총 96점
서포트 앵글 2종(300·600)을 더해 대형·수직 셋업의 지지력을 강화한 구성입니다. 큰 구조물과 수직 부재 작업에 적합하며, SET3의 V 포지셔너 구성을 그대로 포함합니다. Ø28 표준 홀 시스템이라 전 D28 정반과 공용이며 상위 세트로 그대로 확장됩니다.

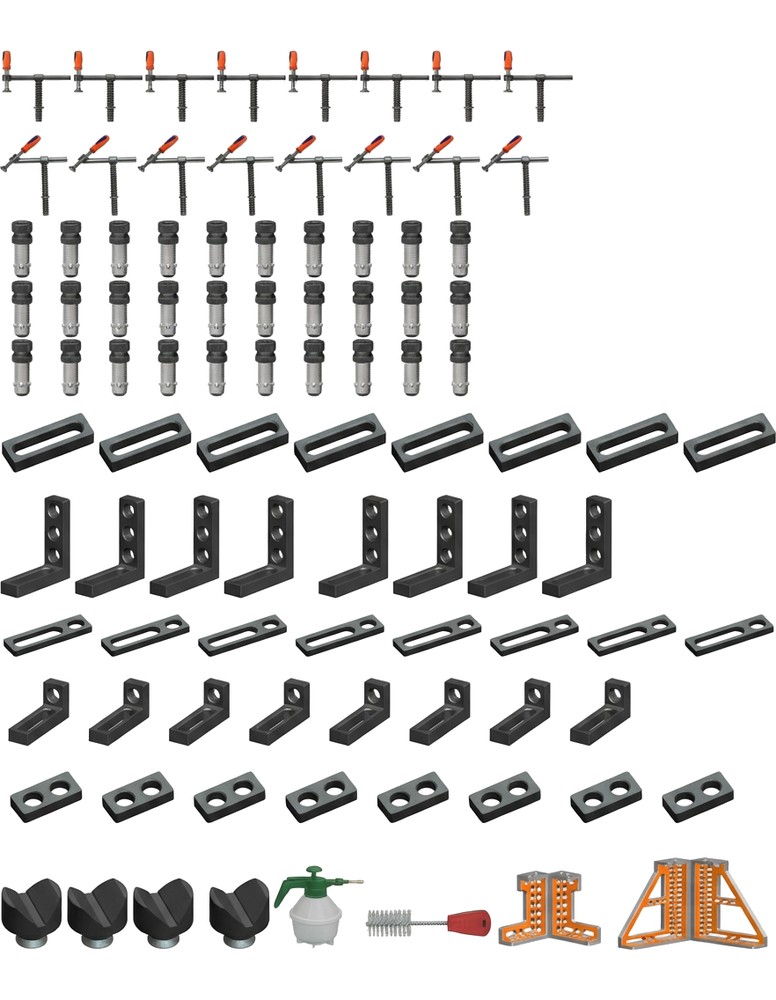

SET4 전체 구성 — 서포트 앵글 2종(300·600) 추가
구성 부품 13종 · 총 96점
핵심 구성 : 서포트 앵글 2종(300·600) 추가 · 대표 용도 : 대형 · 수직물 지지
| 품목 Item | 규격 (mm) | 수량 | |
|---|---|---|---|
| 퀵 로킹 핀Quick locking pin | Φ28 x 50 | 30 |
 | 서포트 앵글Supporting angle iron | 300x275x100 | 2 |
 | 서포트 앵글Supporting angle iron | 600x375x100 | 2 |
| 포지셔닝 앵글자Positioning Angles Ruler | 175x50x175 H/G | 8 |
| 포지셔닝 앵글자Positioning Angles Ruler | 175x50x75 | 8 |
| 포지셔닝 레벨링자Positioning levelling ruler | 100x50x25 | 8 |
| 포지셔닝 레벨링자Positioning levelling ruler | 150x50x25 | 8 |
| 포지셔닝 레벨링자Positioning levelling ruler | 225x50x25 | 8 |
| V 포지셔너V positioner | φ58x90° | 4 |
| 180° 스크류 클램프180° screw clamp | 300x300 | 8 |
| 45° 스크류 클램프45° screw clamp | 300x300 | 8 |
| 나일론 브러시Nylon brush | φ30x210 | 1 |
| 오일 보틀Oil bottle | 100x200 | 1 |
실물 · 실제 D28 정반 셋업
창호종합기계 현장에서 D28 정반 위에 실제로 셋업한 SET4 사진입니다.

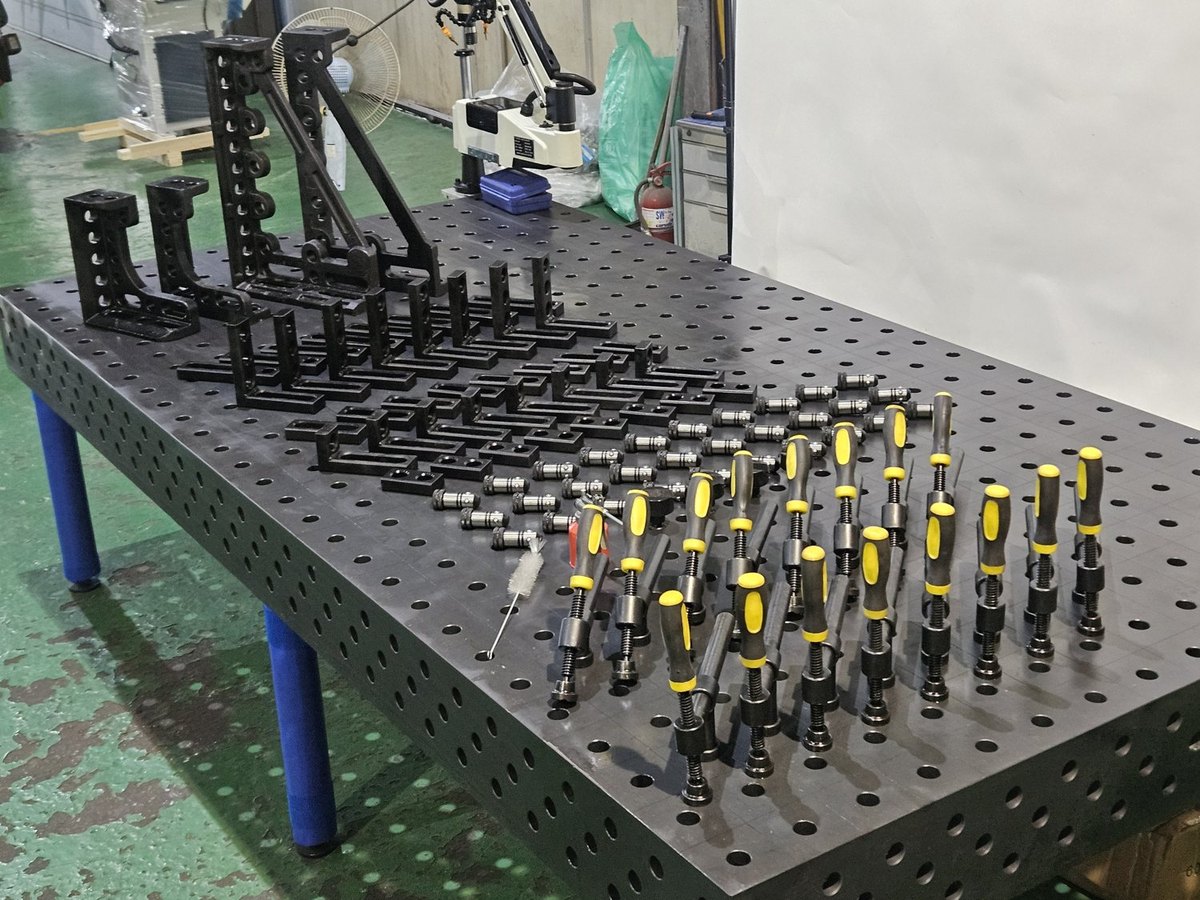

실제 D28 정반 위 SET4 전체 구성 — 서포트 앵글 2종 포함 + 앵글자·레벨링자·퀵 로킹 핀·스크류 클램프

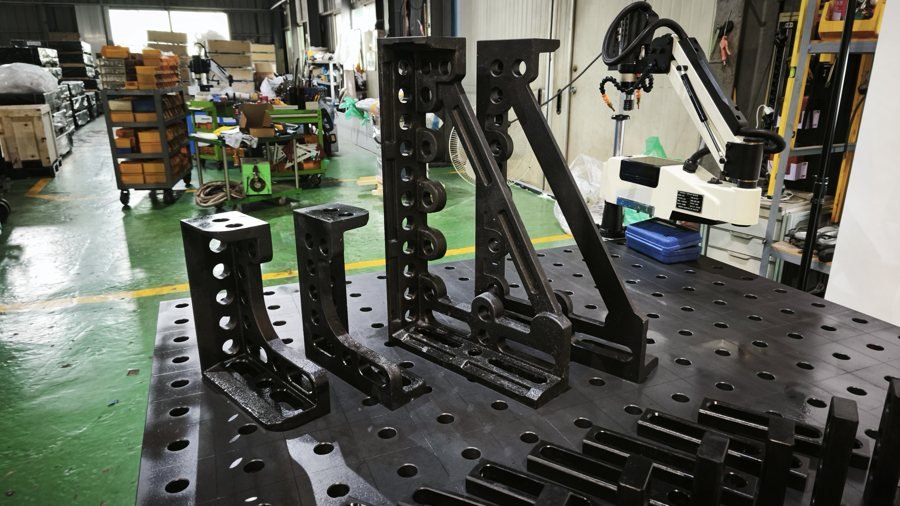

서포트 앵글 — 대형·수직물 지지용 실물

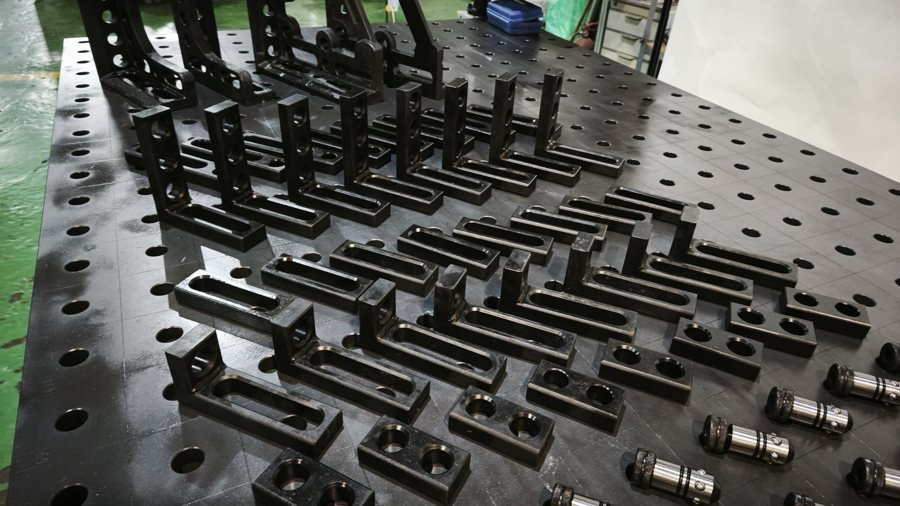

포지셔닝 앵글자·레벨링자 배열

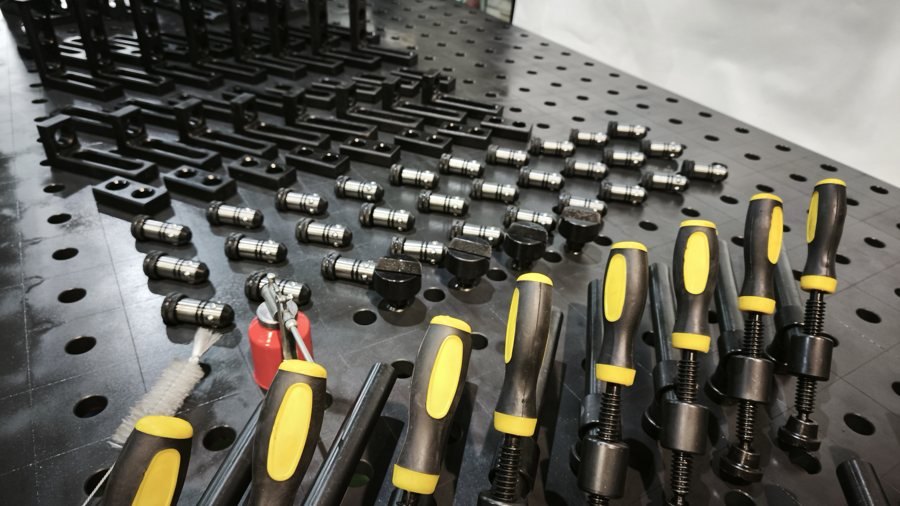

퀵 로킹 핀·스크류 클램프

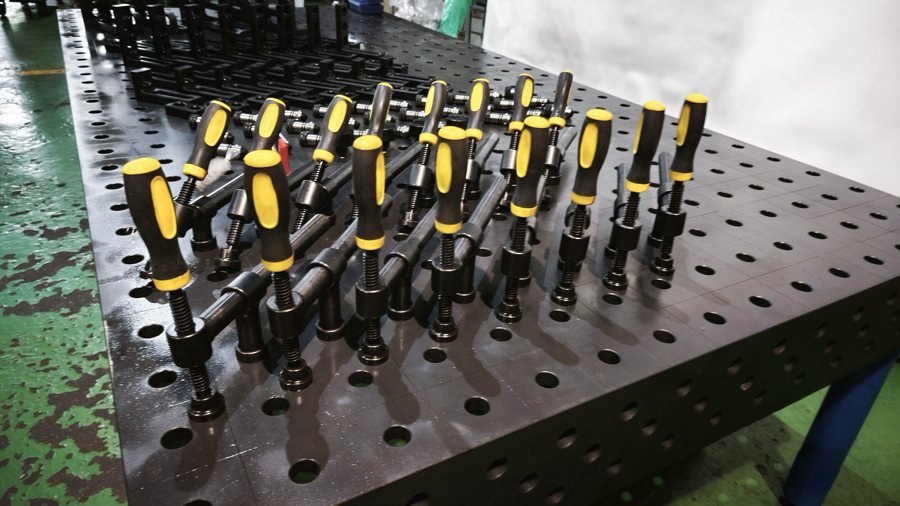

180°/45° 스크류 클램프 다수 — Ø28 홀 셋업
Set 5 of 5
SET516종 · 총 116점
서포트 앵글 3종과 앵글 디바이스, 툴 트롤리까지 포함한 완전 구성입니다. 상시 운영 라인과 공구 이동·보관까지 한 번에 해결합니다. Ø28 표준 홀 시스템이라 전 D28 정반과 공용입니다.

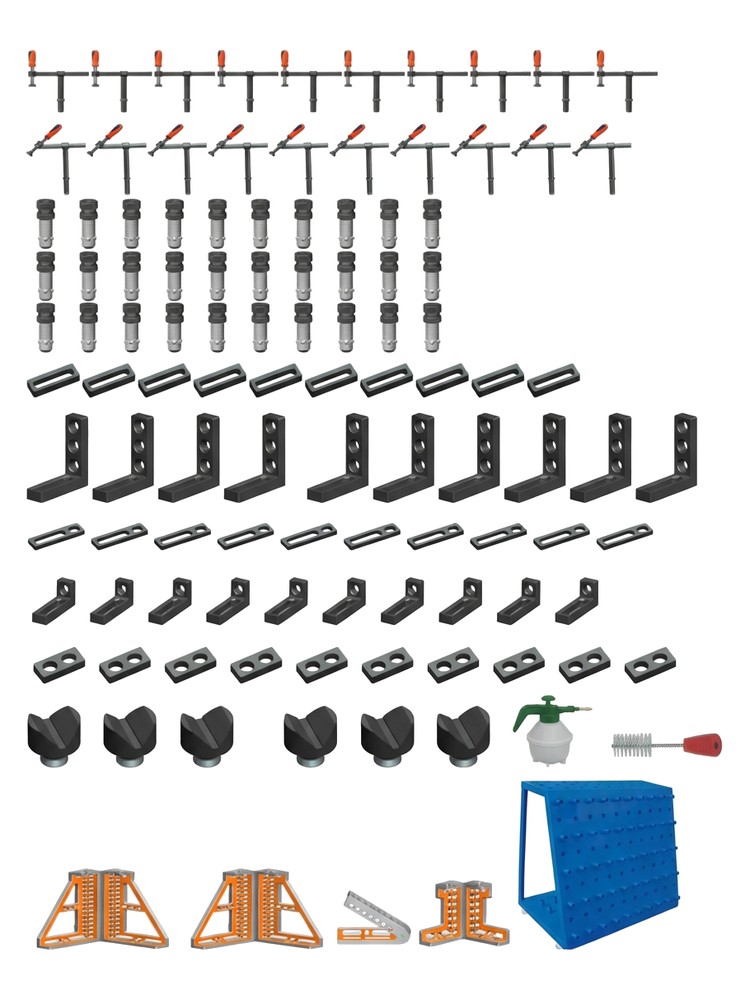

SET5 전체 구성 — 앵글 디바이스 · 툴 트롤리 포함
구성 부품 16종 · 총 116점
핵심 구성 : 앵글 디바이스 · 툴 트롤리 포함 · 대표 용도 : 상시 운영 라인 · 풀세트
| 품목 Item | 규격 (mm) | 수량 | |
|---|---|---|---|
| 퀵 로킹 핀Quick locking pin | Φ28 x 50 | 30 |
| 서포트 앵글Supporting angle iron | 300x275x100 | 2 |
| 서포트 앵글Supporting angle iron | 600x375x100 | 2 |
 | 서포트 앵글Supporting angle iron | 800x375x100 | 2 |
 | 앵글 디바이스Angle device | 500x100x100 | 1 |
| 포지셔닝 앵글자Positioning Angles Ruler | 175x50x175 H/G | 10 |
| 포지셔닝 앵글자Positioning Angles Ruler | 175x50x75 | 10 |
| 포지셔닝 레벨링자Positioning levelling ruler | 100x50x25 | 10 |
| 포지셔닝 레벨링자Positioning levelling ruler | 150x50x25 | 10 |
| 포지셔닝 레벨링자Positioning levelling ruler | 225x50x25 | 10 |
| V 포지셔너V positioner | φ58x90° | 6 |
| 180° 스크류 클램프180° screw clamp | 300x300 | 10 |
| 45° 스크류 클램프45° screw clamp | 300x300 | 10 |
 | 툴 트롤리Tool trolley | 1000x600x1065 | 1 |
| 나일론 브러시Nylon brush | φ30x210 | 1 |
| 오일 보틀Oil bottle | 100x200 | 1 |
실물 · 실제 D28 정반 셋업
창호종합기계 현장에서 D28 정반 위에 실제로 셋업한 SET5 사진입니다.

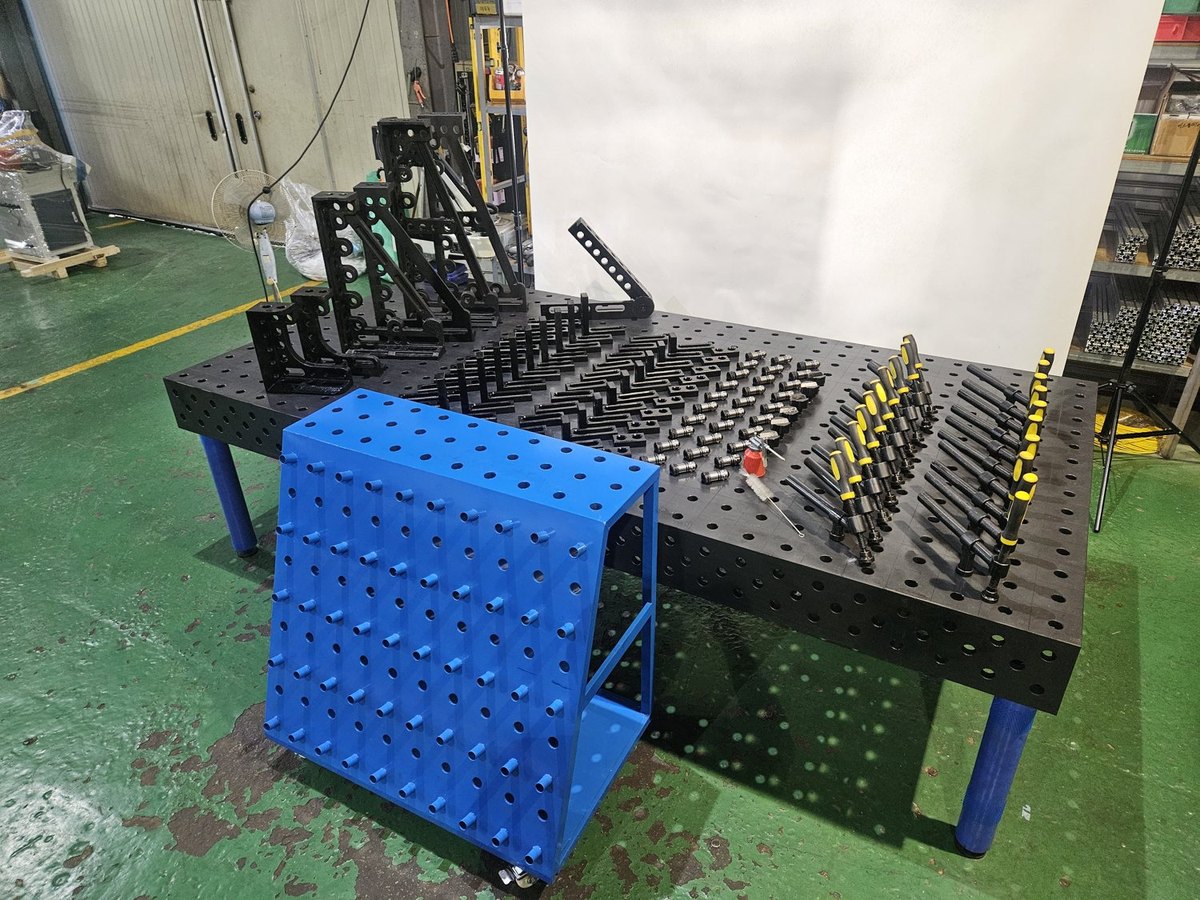

실제 D28 정반 위 SET5 풀세트 — 툴 트롤리·서포트 앵글 포함 전체 구성

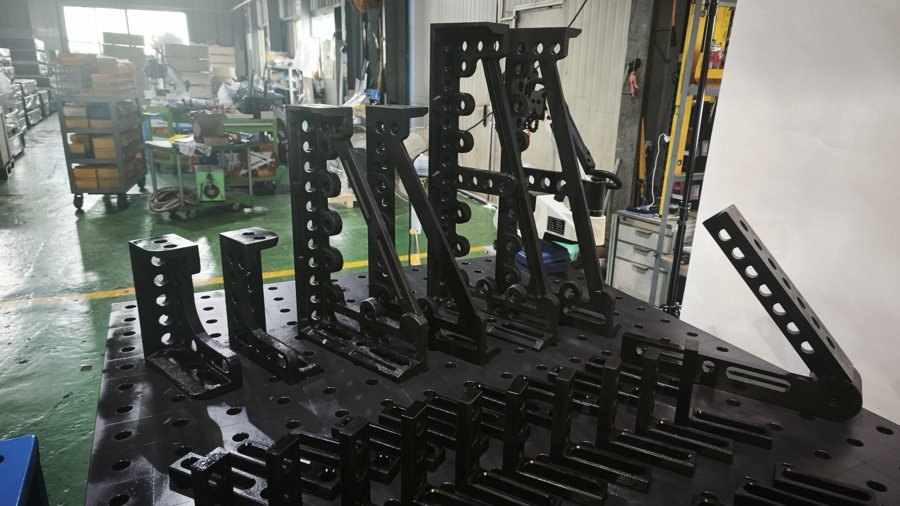

서포트 앵글·앵글 디바이스 실물

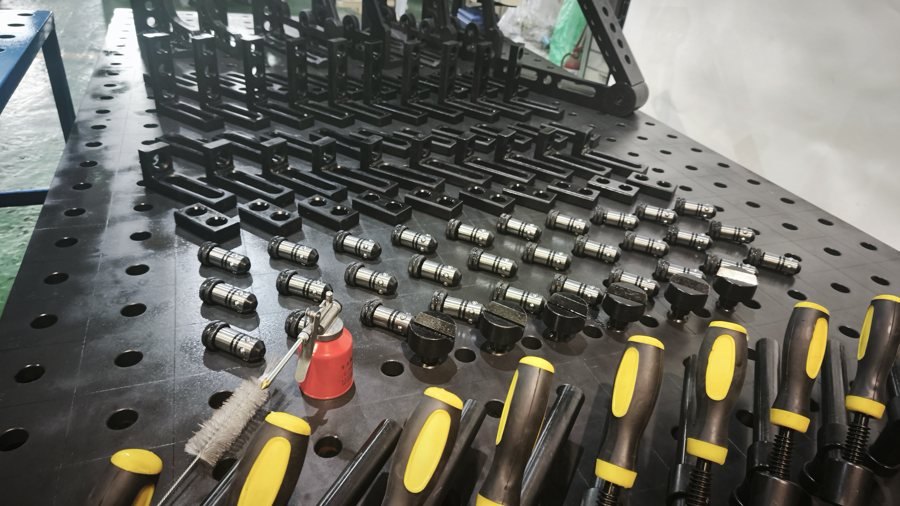

포지셔닝 앵글자·레벨링자·퀵 로킹 핀

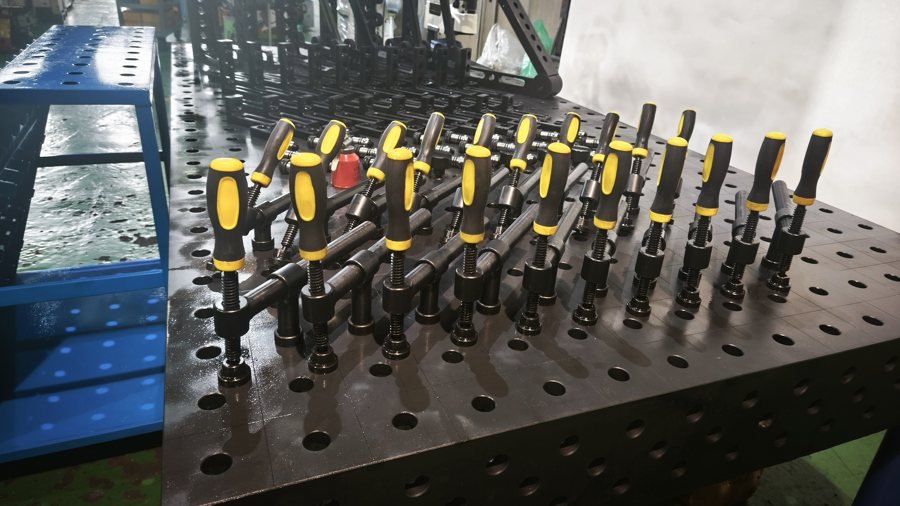

180°/45° 스크류 클램프 배열

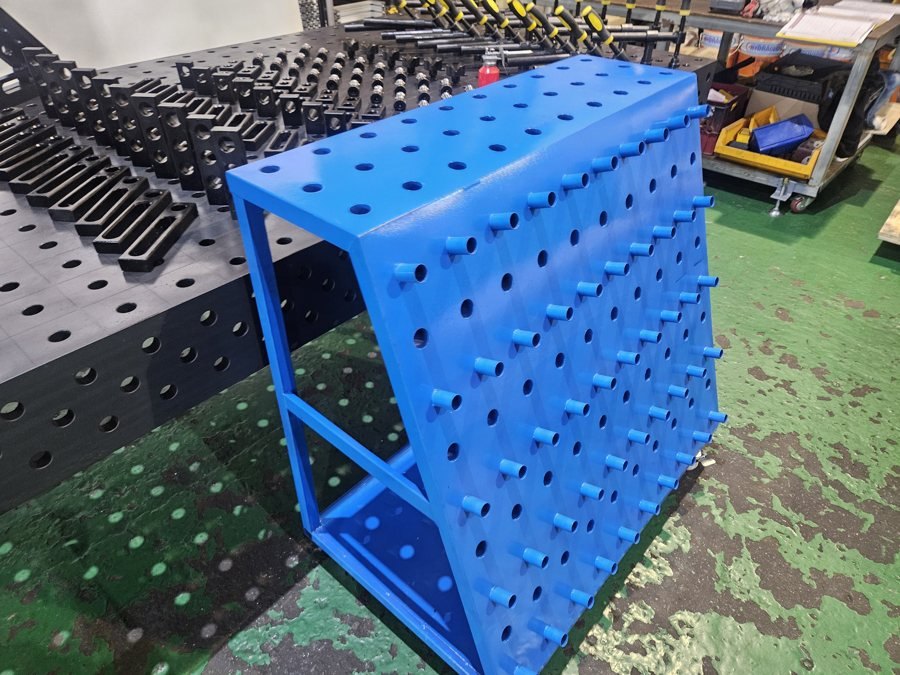

툴 트롤리(공구 이동·보관) 포함 풀세트 셋업
Compatibility
Ø28 표준 홀 시스템 호환
세트를 나눠 사도, 나중에 단품으로 보충해도 같은 규격으로 맞물립니다.
Ø28 표준 홀 시스템
전 세트 공통 규격입니다. 정반·클램프·포지셔너가 같은 홀 피치를 공유하므로 세트를 섞어 쓰거나 나중에 단품으로 보충해도 그대로 맞물립니다.
흑착색 · 질화 정반 공용
DCP28-B(흑착색)·DCP28-N(질화) 어느 쪽에도 장착됩니다. 악세사리 표면처리 옵션은 별도 문의 바랍니다.
단품 보충 · 상위 세트 확장
소모가 잦은 클램프·핀류는 단품으로 보충하실 수 있습니다. 세트 간 이동도 품목 단위로 가능합니다.
Order & Delivery
주문 · 납기 안내
세트 구성
표준 세트 기준 구성은 위 비교표와 같습니다. 품목·수량 조정이 필요하면 주문 전 문의 주세요.
재고 · 출고
국내 재고 보유 품목은 신속 출고됩니다. 재고 상황은 주문 전 확인해 드립니다.
표면처리 옵션
흑착색·질화 표면처리 옵션은 별도 문의 바랍니다. Ø28 표준 홀은 옵션과 무관하게 공통입니다.
확장 · A/S
단품 악세사리와 상위 세트 구성으로 그대로 확장됩니다. 확장·A/S 문의는 아래 채널로 연락 주세요.
