Welding Table
3D 주철 용접정반 흑착색 처리
3D Casting Welding Table — Black Oxide
3D 주철 용접정반에 흑착색(Black Oxide) 표면처리를 적용한 라인입니다. 주철 소재 특유의 진동 흡수성과 치수 안정성에, 흑색 산화피막을 더해 방청성을 높이고 스패터가 덜 붙도록 했습니다. Φ28 표준 홀 시스템(100mm 그리드)으로 D28 클램프·앵글 등 악세사리를 그대로 함께 쓸 수 있습니다.
Cast Iron 주철
흑착색 처리
19 Sizes
제작·납기 문의스마트스토어 바로가기
19종
규격 라인업
Φ28
표준 홀 시스템
200mm
상판 두께(공통)
100mm
홀 그리드 간격
이 분류 3개 제품 — 아래에서 제품별 사양을 보실 수 있습니다
Video
제품 소개 영상
DCP28-1020-B 소개 영상 · 창호종합기계 유튜브
SUPPLY JOURNEY
수입부터 시연까지, 창호종합기계가 직접 합니다
40피트 컨테이너 단위로 직접 수입해 국내 재고에서 출고합니다. 도입 전에는 김해 전시장에서 직접 확인하실 수 있습니다.
STEP 01
대량 직수입
40피트 컨테이너 단위로 직접 수입합니다.
STEP 02
직접 하역
자체 지게차와 인력으로 하역·입고합니다.
STEP 03
대량 재고 보관
전시장·창고에 재고를 두고, 수량을 확인한 뒤 출고합니다.
STEP 04
전시장 시연
도입 전에 김해 전시장에서 정반과 악세사리를 직접 보실 수 있습니다.
수입부터 출고까지 한곳에서 해결됩니다.

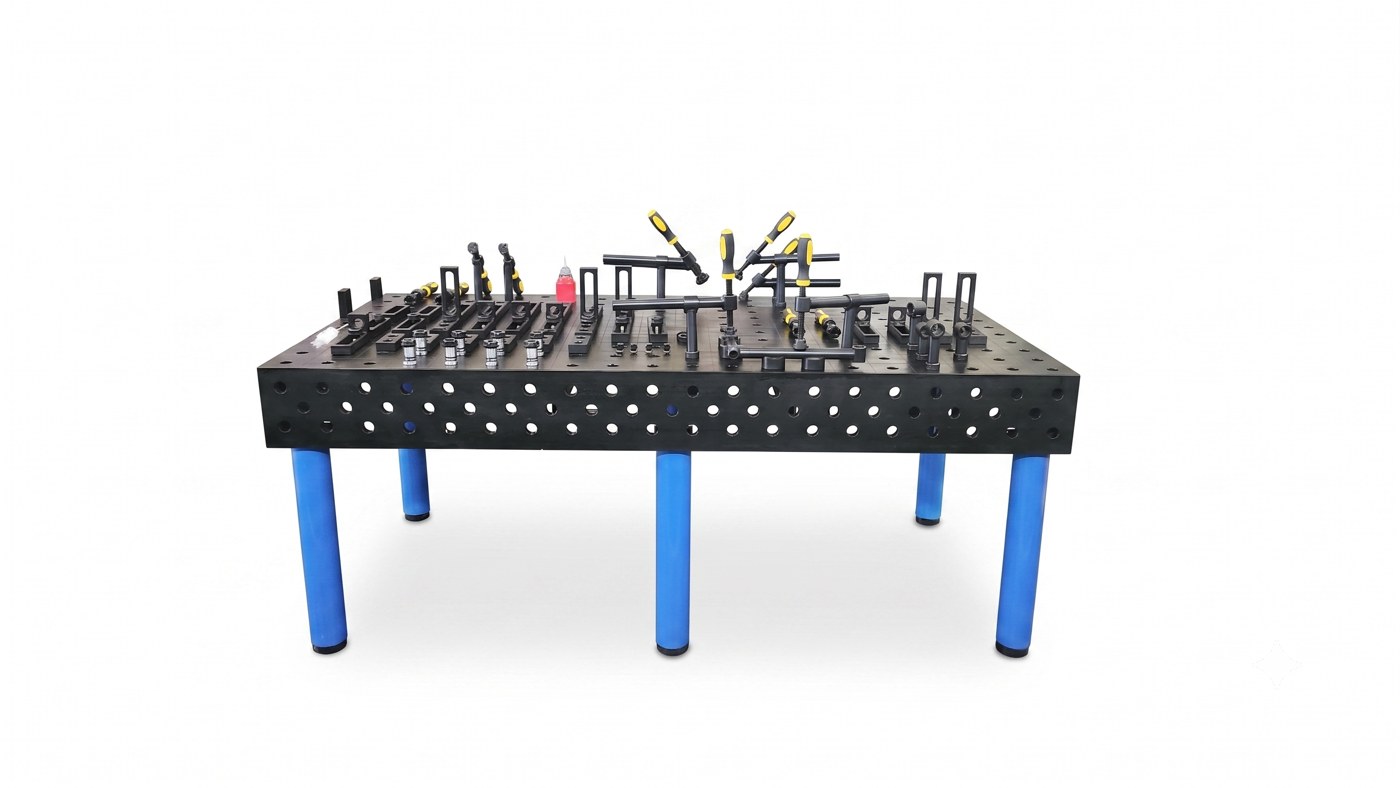

DCP28 흑착색
실물 · 저희 공장 응용 작업과 출고 사진
저희 공장 흑착색 테이블에서 D28 악세사리로 해 본 응용 작업과, 1000×2000 흑착색 정반을 출고 전에 점검한 사진입니다.

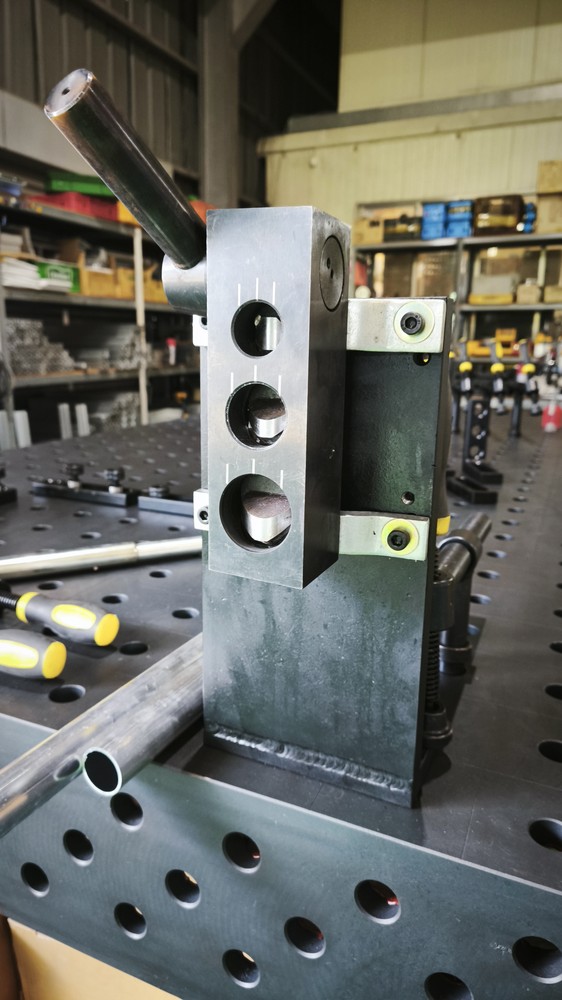

지그를 세워 35mm 알루미늄 파이프 R 노칭

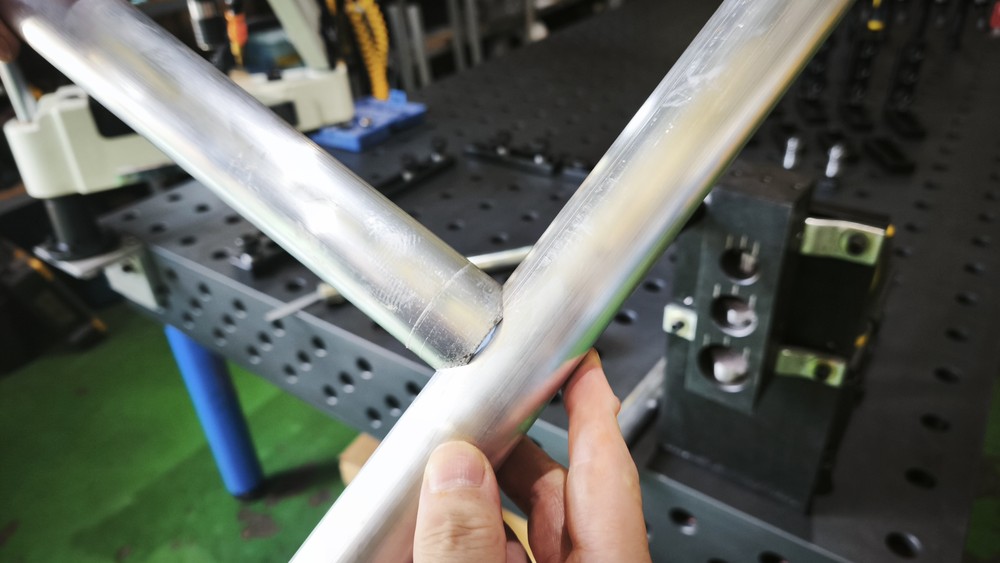

노칭한 파이프끼리 맞대어 이음 확인

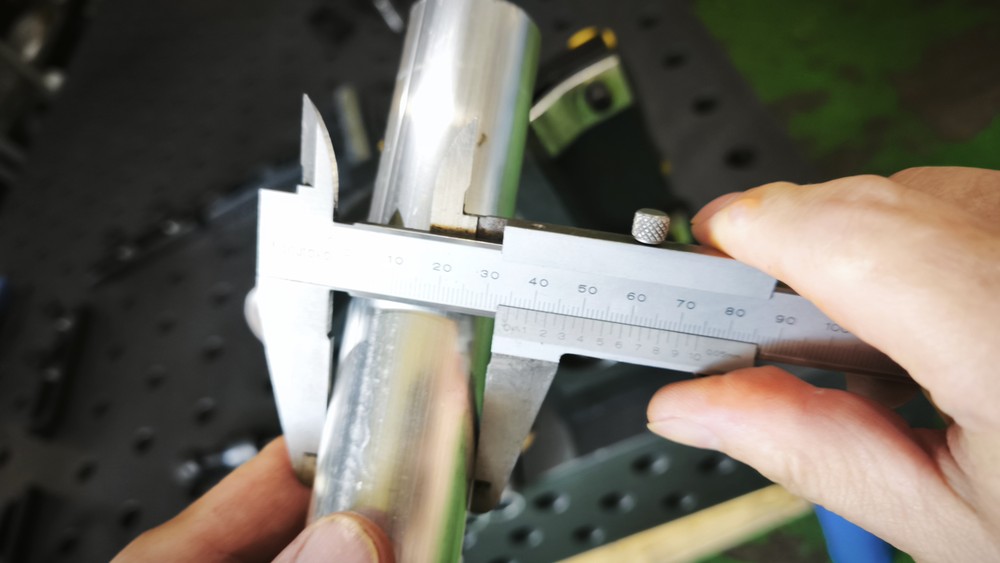

캘리퍼스로 노칭 치수 확인

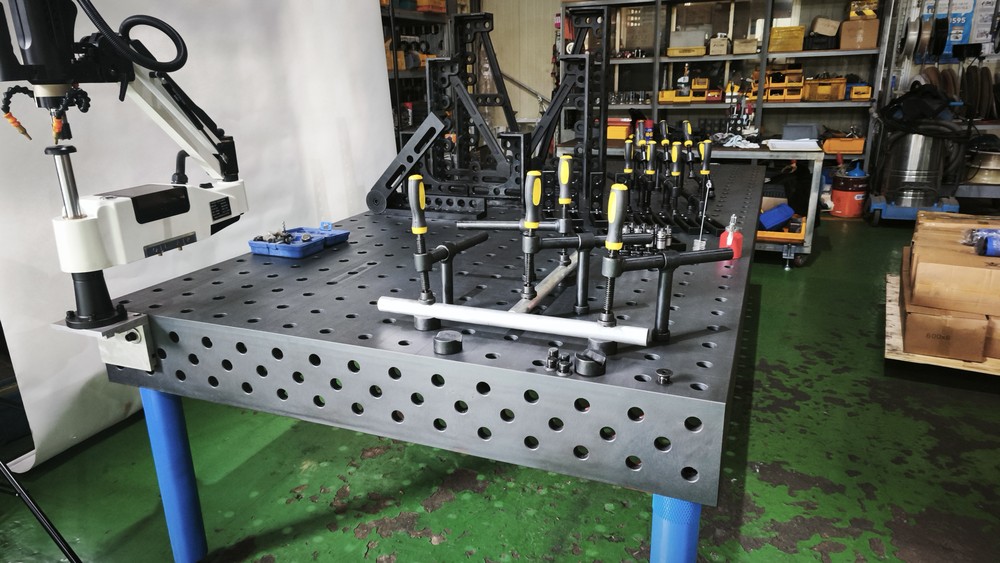

V블럭에 원형 파이프를 올리고 스크류클램프로 고정

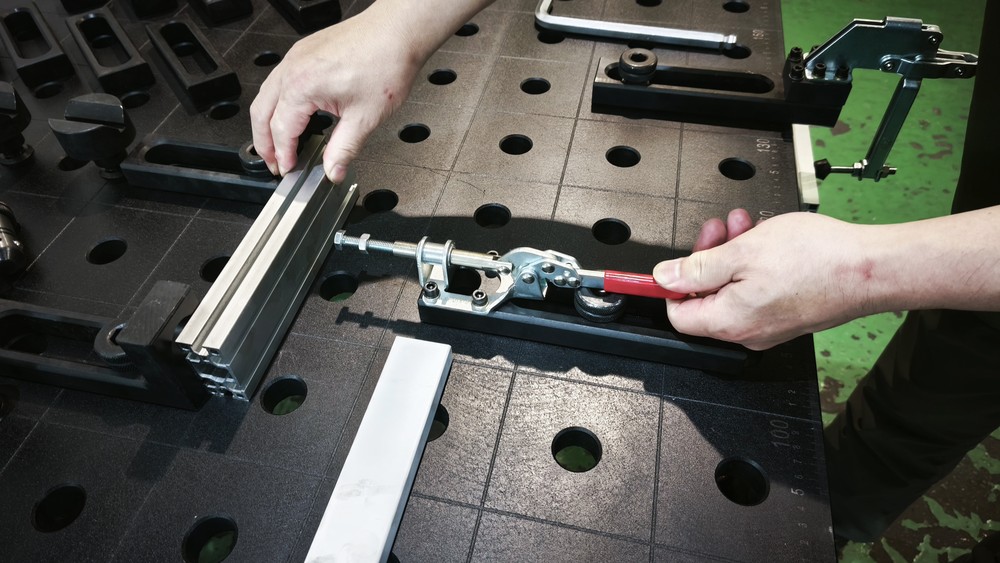

토글클램프로 알루미늄 자재 고정

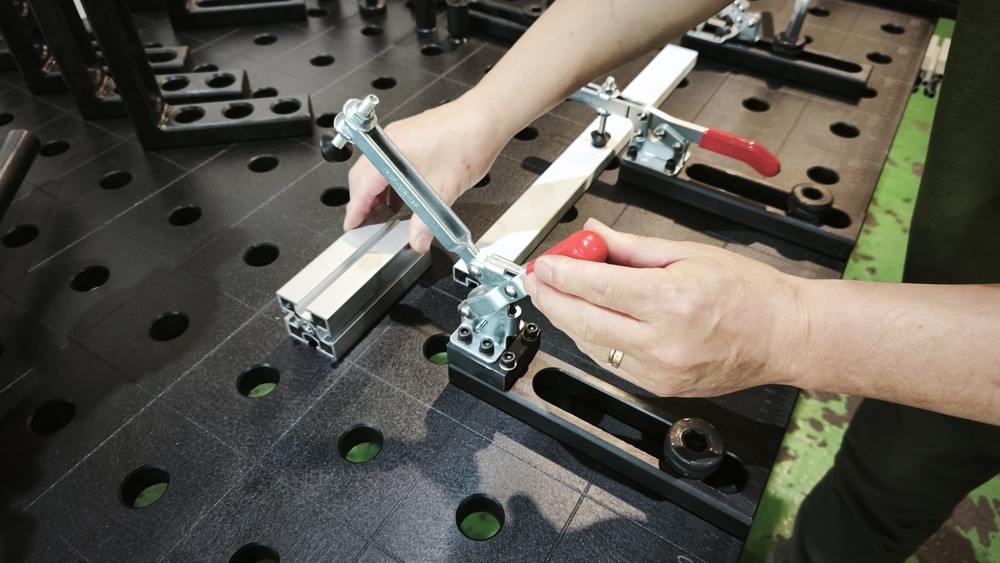

토글클램프를 다른 홀로 옮겨 자재 크기에 맞춤

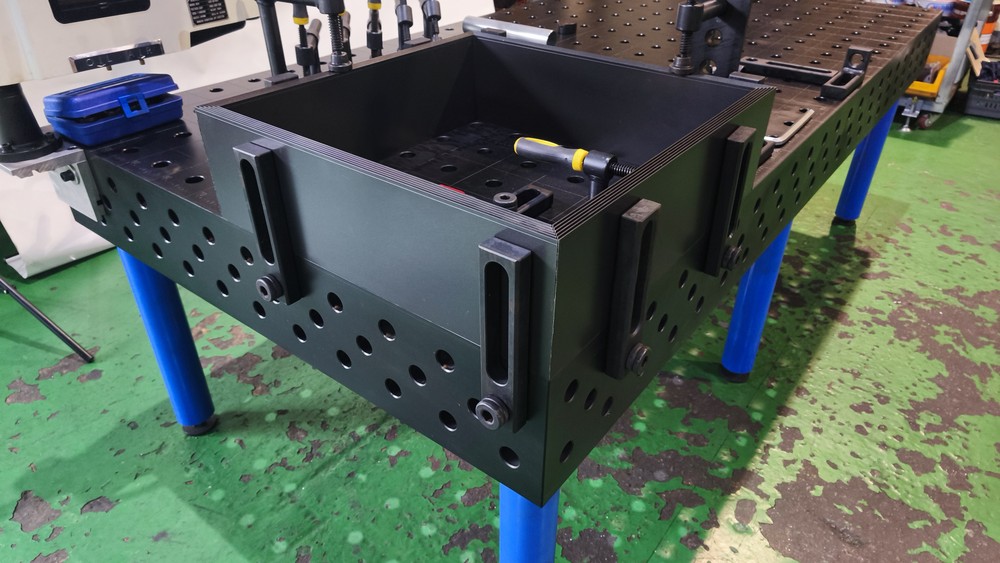

앵글을 네 방향으로 세운 창호 조립용 사각 틀

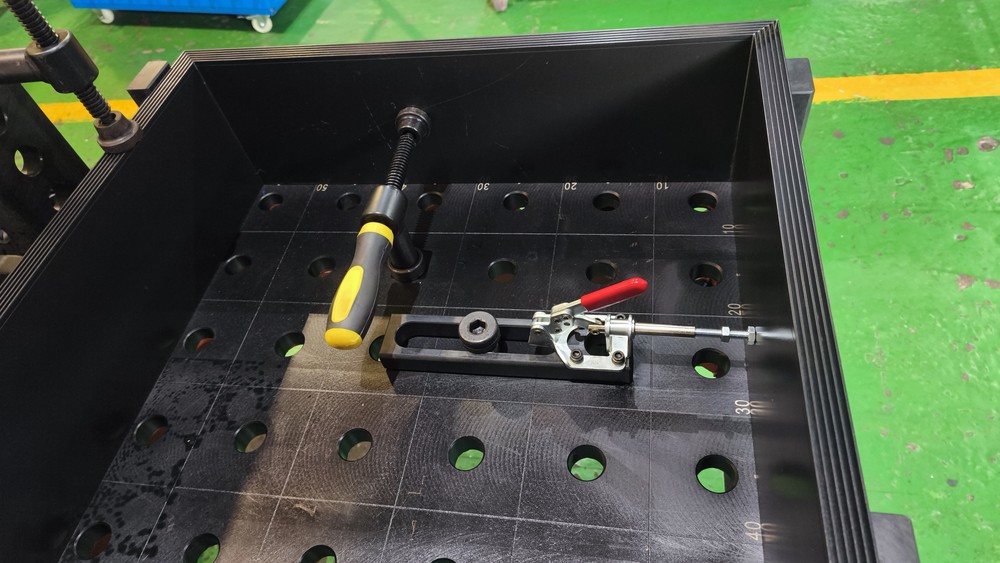

사각 틀 안쪽을 클램프로 고정

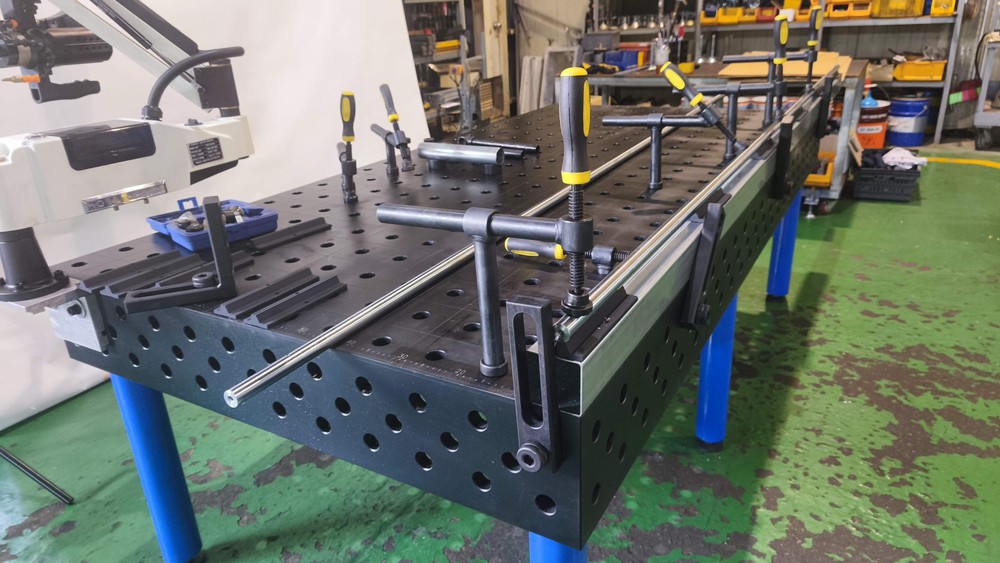

긴 LM 샤프트를 상판 길이 방향으로 올려 고정

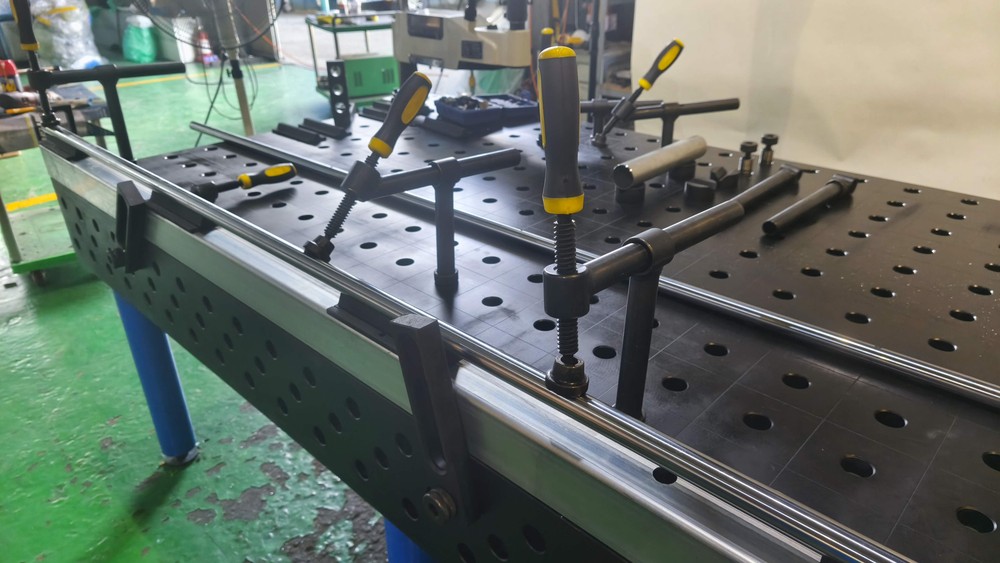

LM 샤프트 조립 — 여러 지점 클램프 고정

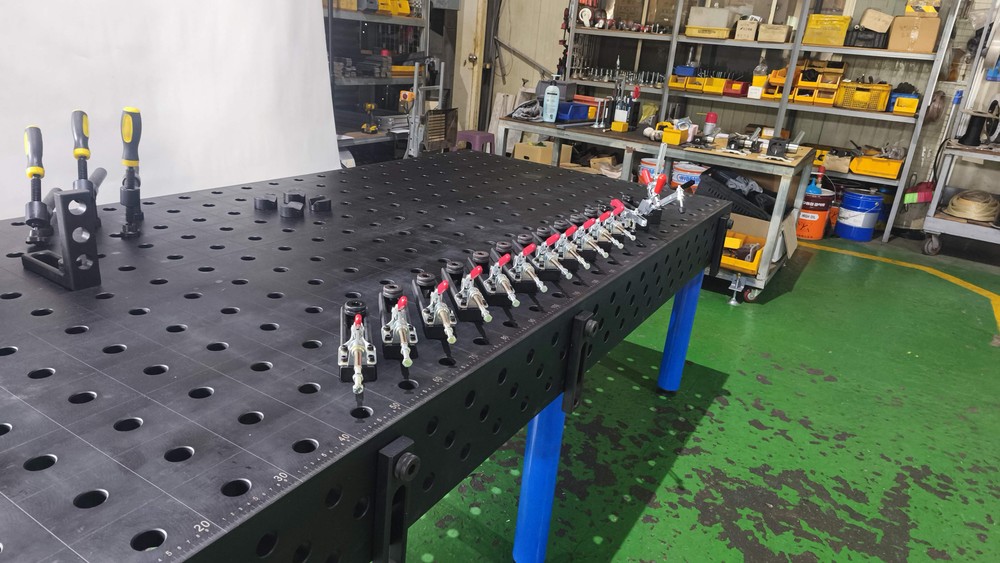

토글클램프 여러 개를 한 줄로 배치

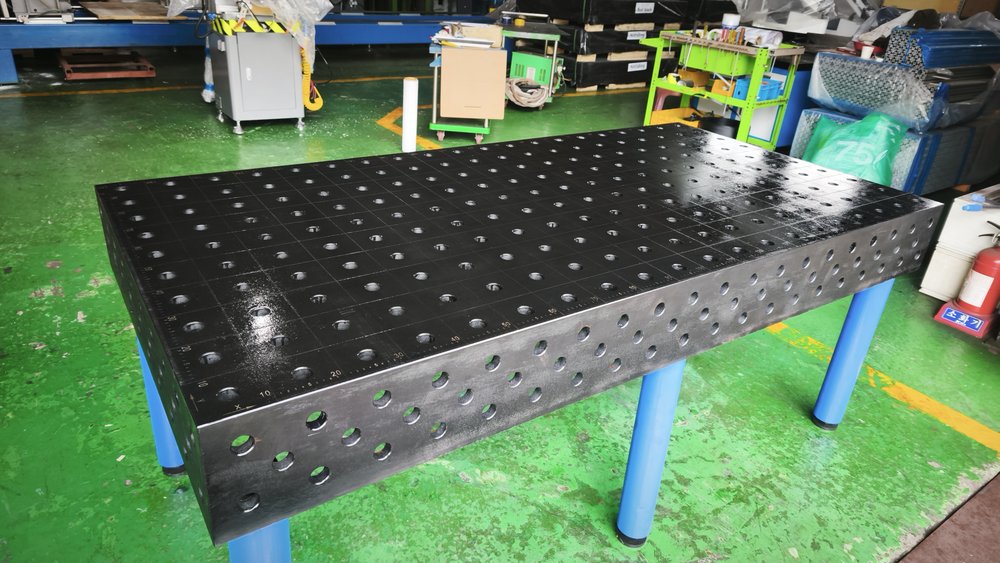

1000×2000 흑착색 정반 — 출고 전 점검

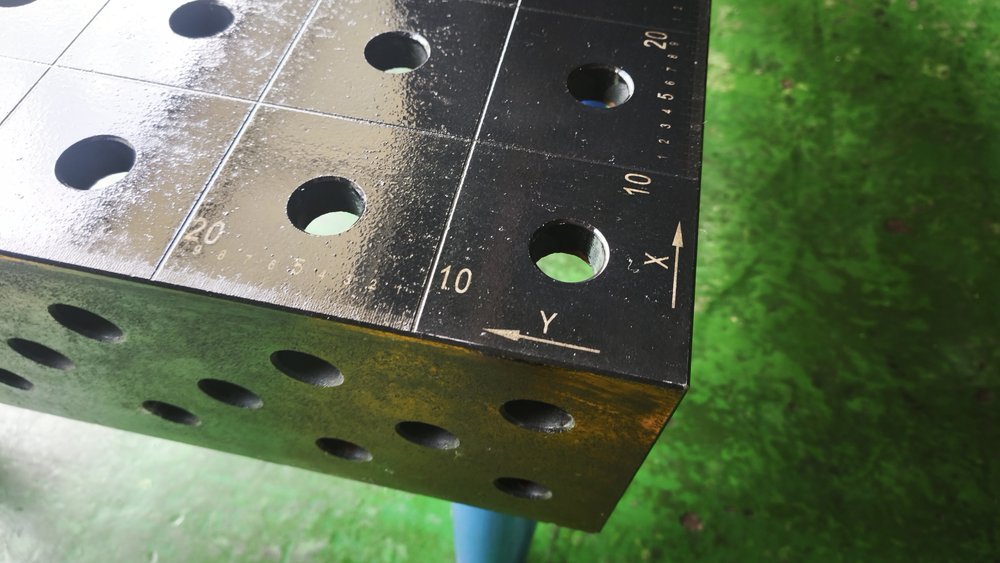

상판 모서리 눈금과 Φ28 홀

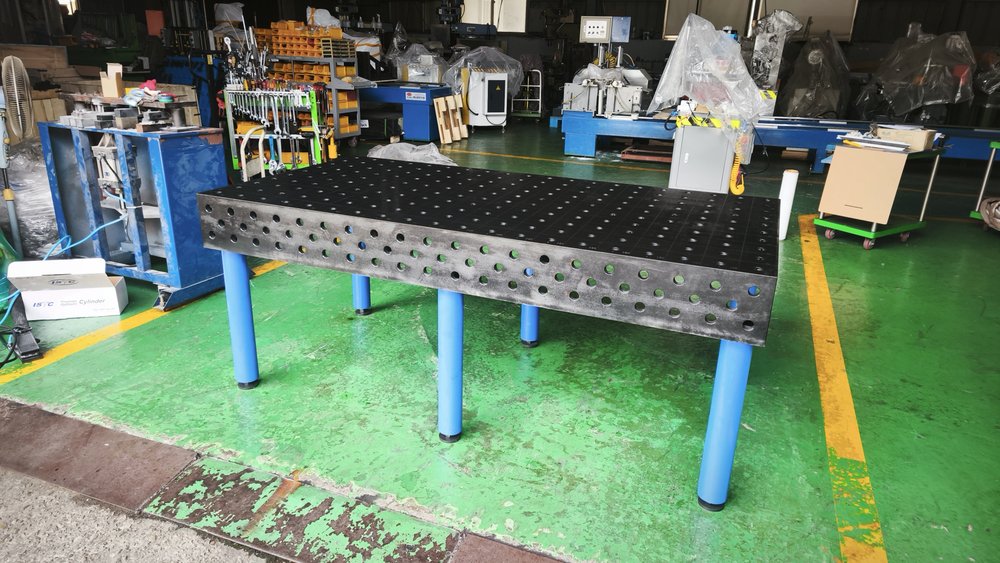

출고 전 공장에서 점검한 1000×2000 정반
Selling Points
왜 흑착색 DCP28인가
주철 소재와 흑착색 표면처리, Φ28 시스템 호환성이 만드는 3가지 이점입니다.
01
주철 소재 안정성진동 흡수·치수 안정성이 우수한 주철(Cast Iron) 정반으로, 반복 용접·하중에도 평면을 유지합니다.
02
흑착색 — 녹·스패터에 강합니다흑색 산화피막이 있어 녹이 잘 슬지 않고, 용접 스패터가 덜 붙습니다.
03
Φ28·D28 호환표준 Φ28 홀 시스템(100mm 그리드)으로 D28 클램프·앵글 등 지그 악세사리를 그대로 함께 쓸 수 있습니다.
Product Detail
제품 특징
1
주철(Cast Iron) 3D 정반주철 특유의 진동 흡수성으로 용접 시 미세 떨림을 잡아주고, 열·하중에 따른 변형을 줄여 정밀 지그 작업의 기준면을 안정적으로 유지합니다.
2
흑착색(Black Oxide) 표면처리흑색 산화피막을 형성해 방청성을 높이고, 스패터가 잘 붙지 않게 했습니다.
3
Φ28 표준 홀 시스템 · 100mm 그리드Φ28 홀이 100mm 그리드로 배열되어 D28 규격 클램프·스톱·앵글 등 악세사리를 자유롭게 조합해 여러 가지 용접 지그를 꾸밀 수 있습니다.
Technology
하나의 Φ28 시스템으로 완성되는 작업대
Φ28 표준 홀 시스템은 D28 지그 규격과 호환됩니다. 클램프·스톱·앵글·V블록 등 악세사리를 조합해 반복 지그, 각도 고정, 프레임 용접 등 다양한 셋업을 구성할 수 있습니다. DCP28 시리즈는 전 규격이 동일한 Φ28·100mm 그리드 홀 시스템을 사용해, 규격을 바꾸더라도 D28 악세사리는 그대로 이어서 쓸 수 있습니다.
Φ28
표준 홀 직경
D28 호환
D28 호환
100mm
그리드 피치
200mm
상판 두께 공통
19
규격 라인업
Hole Pattern Reference
D28 홀 패턴 참고 도면
제조사가 제공하는 D28 규격 홀 패턴 도면입니다. 저희 흑착색 라인업은 앞서 안내해 드린 대로 Φ28·100mm 표준 그리드를 기본 적용합니다.

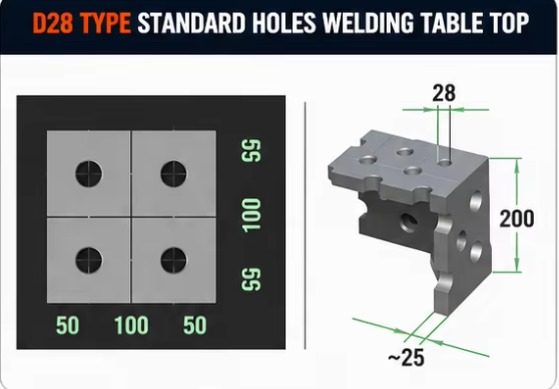

STANDARD 홀 패턴 — 저희 표준 Φ28·100mm 그리드 적용 도면입니다.

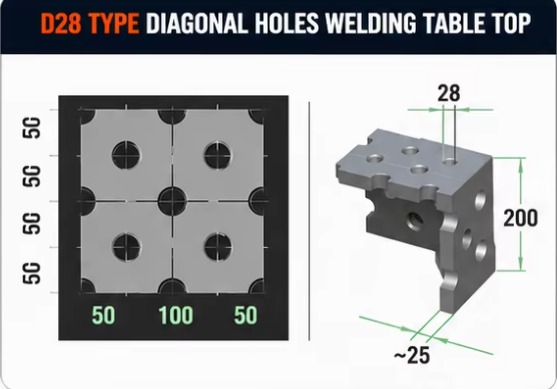

DIAGONAL 홀 패턴 — 제조사 참고 도면입니다(저희 표준 라인업에 적용되는지는 따로 확인해 주세요).
Specifications
흑착색 규격 라인업 19종
Φ28 표준 홀 시스템(100mm 그리드) · 상판 두께 200mm 전 규격 공통 · 평면 정밀도 ±0.1mm/㎡. 중량 등 상세 제원은 따로 문의해 주세요.
| No | 모델 코드 | 규격 (가로×세로×두께, mm) | 표면처리 | 홀 시스템 | |
|---|---|---|---|---|---|
 | 1 | DCP28-810-B | 1000 × 800 × 200 | 흑착색 (Black Oxide) | Φ28 |
| 2 | DCP28-812-B | 1200 × 800 × 200 | 흑착색 (Black Oxide) | Φ28 |
| 3 | DCP28-1010-B | 1000 × 1000 × 200 | 흑착색 (Black Oxide) | Φ28 |
| 4 | DCP28-1012-B | 1200 × 1000 × 200 | 흑착색 (Black Oxide) | Φ28 |
| 5 | DCP28-1015-B | 1500 × 1000 × 200 | 흑착색 (Black Oxide) | Φ28 |
| 6 | DCP28-1020-B | 2000 × 1000 × 200 | 흑착색 (Black Oxide) | Φ28 |
| 7 | DCP28-1030-B | 3000 × 1000 × 200 | 흑착색 (Black Oxide) | Φ28 |
| 8 | DCP28-1212-B | 1200 × 1200 × 200 | 흑착색 (Black Oxide) | Φ28 |
| 9 | DCP28-1215-B | 1500 × 1200 × 200 | 흑착색 (Black Oxide) | Φ28 |
| 10 | DCP28-1220-B | 2000 × 1200 × 200 | 흑착색 (Black Oxide) | Φ28 |
| 11 | DCP28-1224-B | 2400 × 1200 × 200 | 흑착색 (Black Oxide) | Φ28 |
| 12 | DCP28-1515-B | 1500 × 1500 × 200 | 흑착색 (Black Oxide) | Φ28 |
| 13 | DCP28-1520-B | 2000 × 1500 × 200 | 흑착색 (Black Oxide) | Φ28 |
| 14 | DCP28-1525-B | 2500 × 1500 × 200 | 흑착색 (Black Oxide) | Φ28 |
| 15 | DCP28-1530-B | 3000 × 1500 × 200 | 흑착색 (Black Oxide) | Φ28 |
| 16 | DCP28-2020-B | 2000 × 2000 × 200 | 흑착색 (Black Oxide) | Φ28 |
| 17 | DCP28-2025-B | 2500 × 2000 × 200 | 흑착색 (Black Oxide) | Φ28 |
| 18 | DCP28-2030-B | 3000 × 2000 × 200 | 흑착색 (Black Oxide) | Φ28 |
| 19 | DCP28-2040-B | 4000 × 2000 × 200 | 흑착색 (Black Oxide) | Φ28 |
Cast Iron 주철Black Oxide 흑착색Φ28 표준 홀100mm 그리드
Inspection & Protection
출고 전 검사 · 방청
제조사 공장에서 출고 직전에 진행하는 검사·방청 공정입니다.

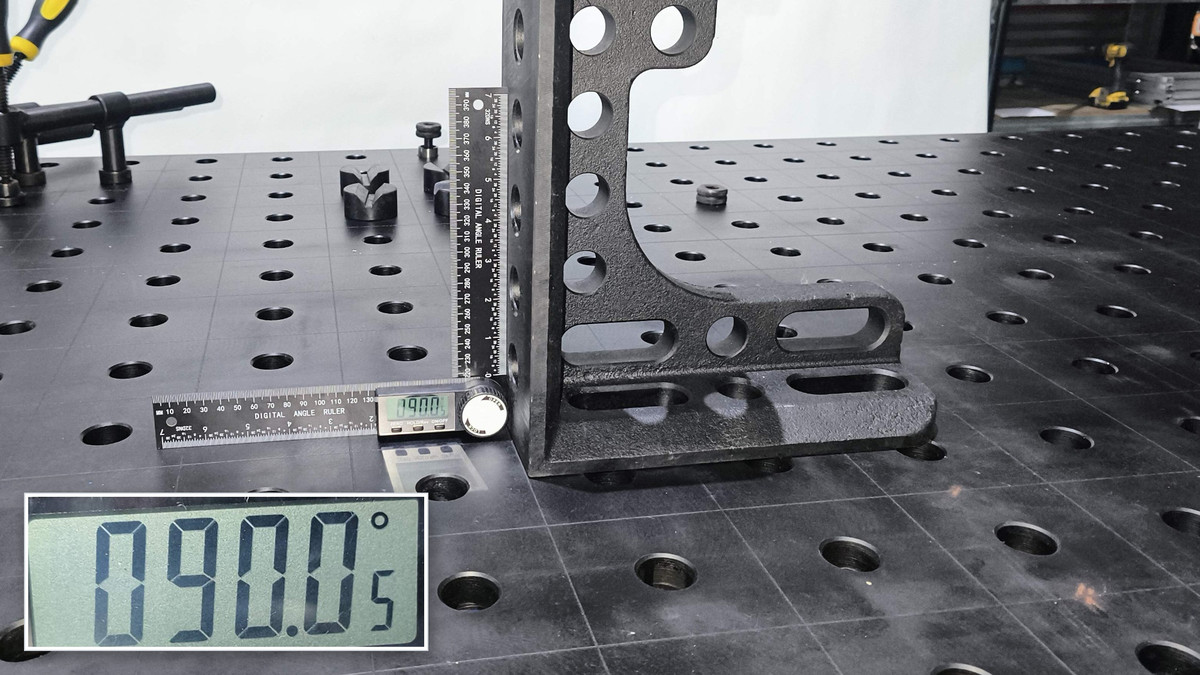

출고 전 직각 확인 — 상판에 세운 앵글 지그를 디지털 각도자로 측정해 90.0°를 확인했습니다. 좌측 하단은 표시부 확대입니다. (제조사 제공)

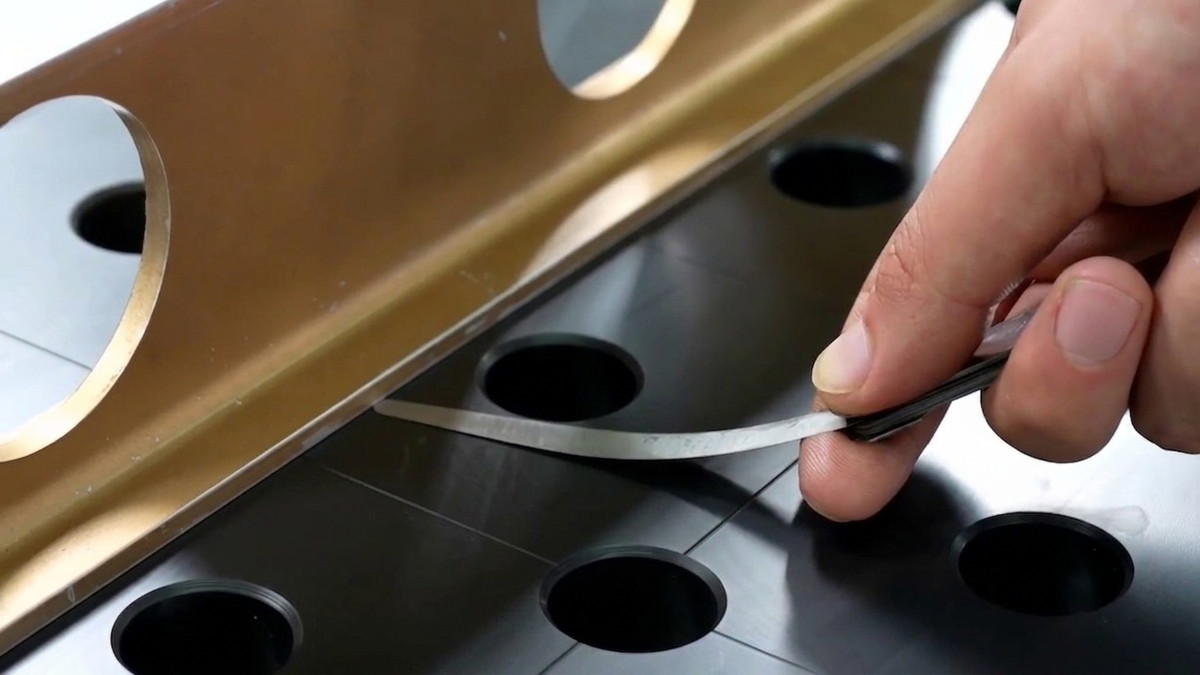

평면 정밀도 ±0.1mm/㎡ — 스트레이트에지를 상판에 올리고 틈새 게이지로 밀착 상태를 확인합니다. (제조사 제공)

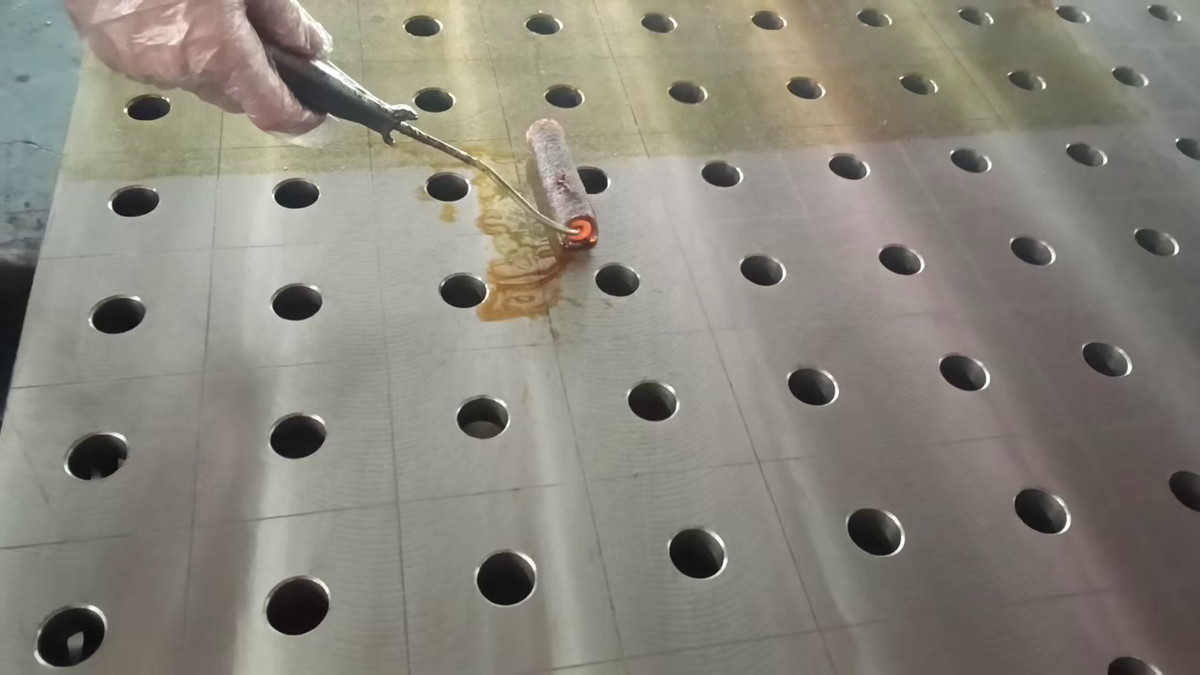

출고 전 방청유 도포 — 상판 전면에 방청유를 롤러로 도포해 해상 운송 중 습기로부터 표면을 보호합니다. (제조사 제공)

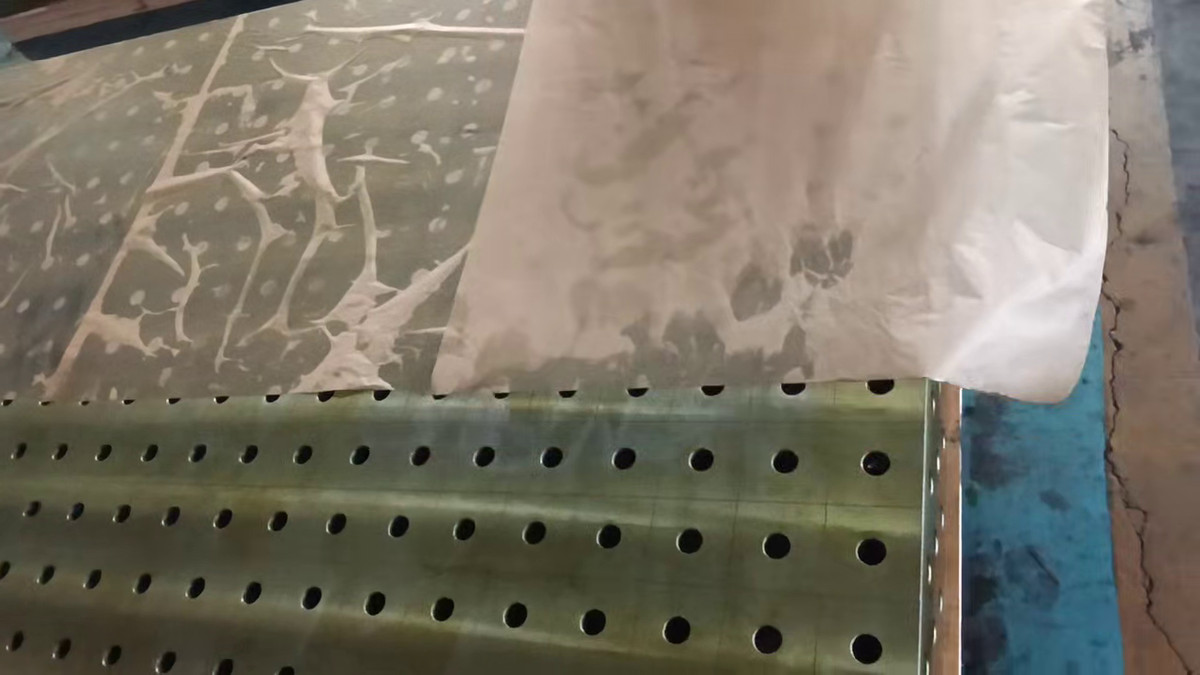

방청지 부착 포장 — 도포 후 방청지로 덮어 포장합니다. 개봉 후 방청지를 제거하고 유막을 닦아내면 바로 사용할 수 있습니다. (제조사 제공)
Manufacturing Detail
정밀 가공 디테일
제조사가 제공한 가공 부위 근접 사진입니다. R3 모서리 챔퍼 가공은 선택 옵션입니다.

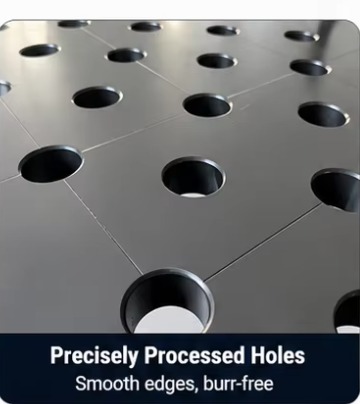

정밀 홀 가공 — 홀 가장자리를 매끄럽게 마감합니다.

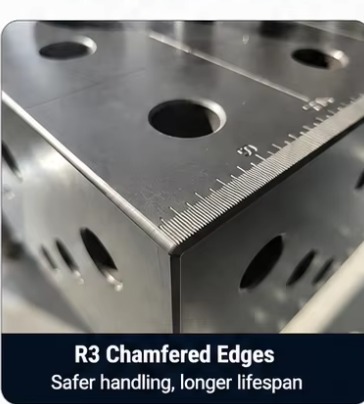

R3 모서리 챔퍼 가공OPTION — 모서리를 다듬어 취급할 때 다치지 않게 하는 선택 사양입니다.

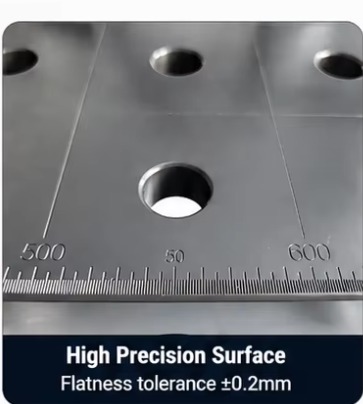

고정밀 표면 — 평면 정밀도 수치는 위 규격 안내(±0.1mm/㎡)를 기준으로 확인해 주세요.
Gallery
실물 · 디테일
Φ28 홀 시스템과 D28 악세사리를 장착한 실제 셋업 모습입니다.
앵글·클램프 대량 셋업
지그 악세사리 배열
앵글 레일 · 지그 셋업

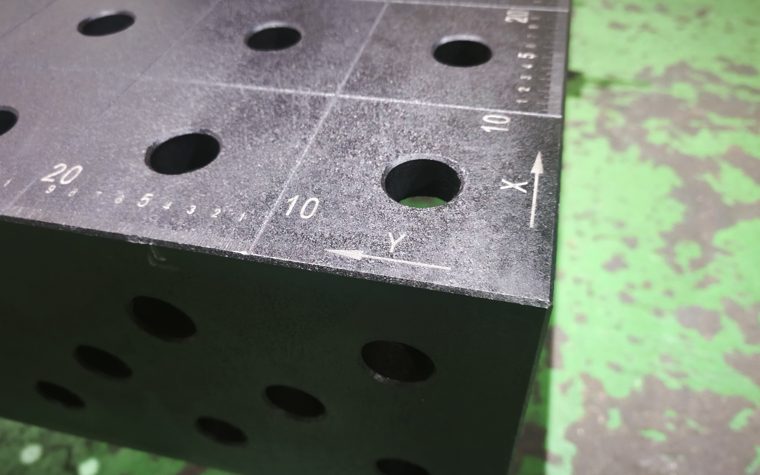

Φ28 홀 표면 클로즈업
앵글 브래킷 지그
앵글·클램프 고정 디테일
Application
이렇게 활용합니다
클램핑·각도 고정부터 전동 서보탭 프로파일 가공, 프레임 조립까지 — 다양한 지그 셋업 응용 예시입니다.
악세사리 풀 셋업
클램프 고정 셋업
각도 지그 · 부재 고정
전동 서보탭 프로파일 가공
알루미늄 프로파일 조립
다중 지그 클램핑
Delivery & Install
실제 납품 · 설치 현장
부산 녹산공단의 한 업체에 질화 3000×1500 대형 정반을 자체 물류와 크레인으로 운송해 설치한 사례입니다.
대형 정반 출고·상차
차량 하차
크레인 하차
현장 설치·수평 세팅
설치 완료
안전 교육 및 사용 설명
D28 ACCESSORY SETS
D28 악세사리 세트 SET1 ~ SET5
정반과 함께 갖추는 기본 악세사리 세트입니다. SET 번호가 클수록 구성 품목과 수량이 확장됩니다. 작업 규모에 맞는 세트를 선택하시면 필요한 지그 부품을 한 번에 셋업하실 수 있습니다.
SET1 7종 · 총 28점
소형 지그·기초 셋업
＋앵글자·레벨링자·퀵 로킹 핀·스크류 클램프 기본 구성
SET2 10종 · 총 40점
셋업 범위 확장
＋앵글자·레벨링자 규격 추가
SET3 11종 · 총 68점
원형·환봉 고정
＋V 포지셔너 추가 · 수량 확대
SET4 13종 · 총 96점
대형·수직물 지지
＋서포트 앵글 추가
SET5 16종 · 총 116점
상시 운영 라인 · 풀세트
＋앵글 디바이스·툴 트롤리까지 모두 갖춘 구성
세트별 구성 부품 — 한눈에 비교
| 품목 Item | 규격 (mm) | SET1 | SET2 | SET3 | SET4 | SET5 |
|---|---|---|---|---|---|---|
| 퀵 로킹 핀Quick locking pin | Φ28 x 50 | 10 | 10 | 20 | 30 | 30 |
| 앵글자Positioning Angles Ruler | 175x50x175 H/G | 4 | 4 | 6 | 8 | 10 |
| 레벨링자Positioning levelling ruler | 150x50x25 | 4 | 4 | 6 | 8 | 10 |
| 180° 스크류 클램프180° screw clamp | 300x300 | 4 | 4 | 6 | 8 | 10 |
| 45° 스크류 클램프45° screw clamp | 300x300 | 4 | 4 | 6 | 8 | 10 |
| 브러시Nylon brush | Φ30x210 | 1 | 1 | 1 | 1 | 1 |
| 오일병Oil bottle | 100x200 | 1 | 1 | 1 | 1 | 1 |
| 앵글자Positioning Angles Ruler | 175x50x75 | · | 4 | 6 | 8 | 10 |
| 레벨링자Positioning levelling ruler | 100x50x25 | · | 4 | 6 | 8 | 10 |
| 레벨링자Positioning levelling ruler | 225x50x25 | · | 4 | 6 | 8 | 10 |
| V 포지셔너V positioner | Φ58x90° | · | · | 4 | 4 | 6 |
| 서포트 앵글Supporting angle iron | 300x275x100 | · | · | · | 2 | 2 |
| 서포트 앵글Supporting angle iron | 600x375x100 | · | · | · | 2 | 2 |
| 서포트 앵글Supporting angle iron | 800x375x100 | · | · | · | · | 2 |
| 앵글 디바이스Angle device | 500x100x100 | · | · | · | · | 1 |
| 툴 트롤리Tool trolley | 1000x600x1065 | · | · | · | · | 1 |
| 구성 종수 | 7종 | 10종 | 11종 | 13종 | 16종 | |
| 총 점수 | 28점 | 40점 | 68점 | 96점 | 116점 | |
· 표 안 숫자 = 세트별 수량(점) · 빈칸(·) = 미포함 · 규격 단위 mm · Φ28 표준 홀 전 제품 호환 · 표면처리(흑착색/질화) 옵션 및 구성·수량 조정은 별도 문의.
세트별 실물 셋업
SET1 · 7종·28점 · 소형 지그·기초 셋업
SET2 · 10종·40점 · 셋업 범위 확장

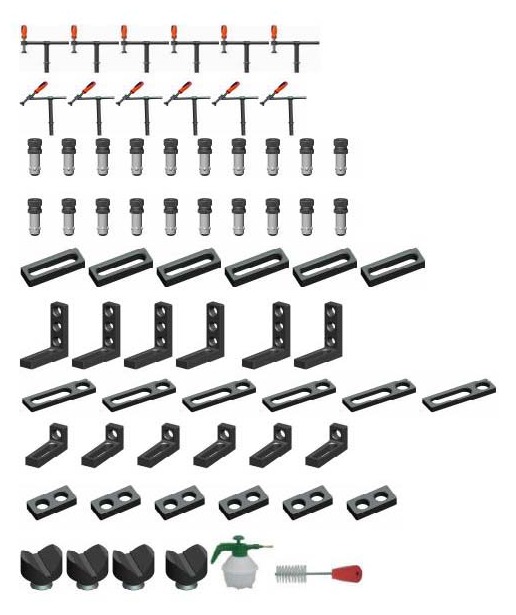

SET3 · 11종·68점 · 원형·환봉 고정
SET4 · 13종·96점 · 대형·수직물 지지
SET5 · 16종·116점 · 상시 운영·풀세트
세트 선택 가이드 — 이런 작업엔 이 세트
소형 지그 · 기초 셋업SET1 · SET2
원형 · 환봉 고정 — V 포지셔너 필요SET3
대형 · 수직물 지지 — 서포트 앵글 필요SET4
상시 운영 라인 · 공구 이동 보관SET5 (풀세트)
D28 Accessories
D28 악세사리
D28 규격 악세사리를 6개 카테고리로 구성했습니다 — 다이 부품부터 고정 클램프·핀까지. 필요한 부품을 조합해 원하는 용접 지그를 구성하실 수 있으며, 악세사리는 별도 상품으로 준비되어 있습니다. 표준 구성 외에 도면 기준 별도 제작도 가능합니다.

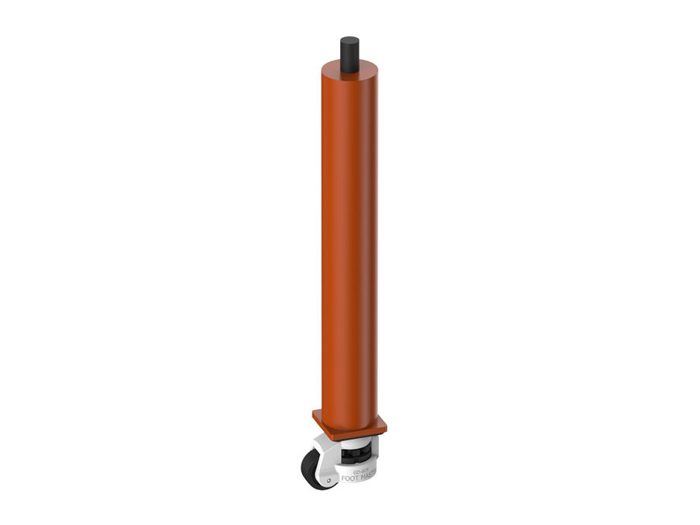

다이 부품

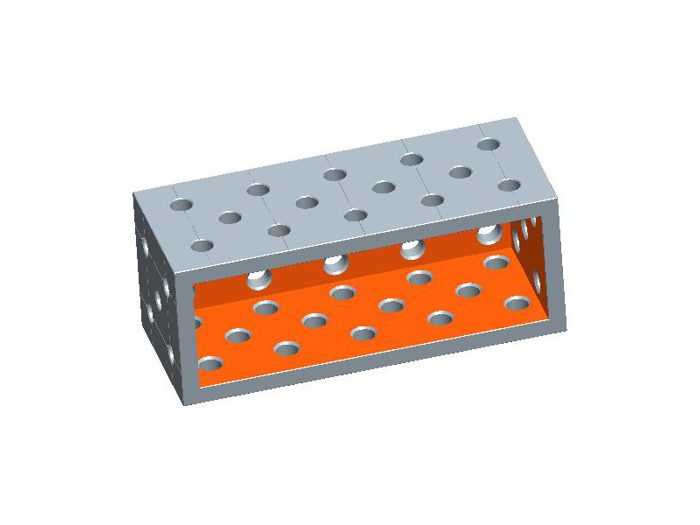

다이 확장 부품

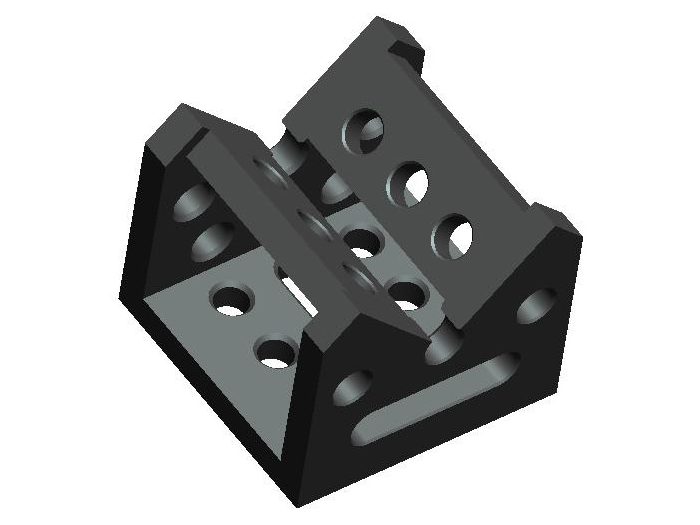

용접 앵글 · 블럭

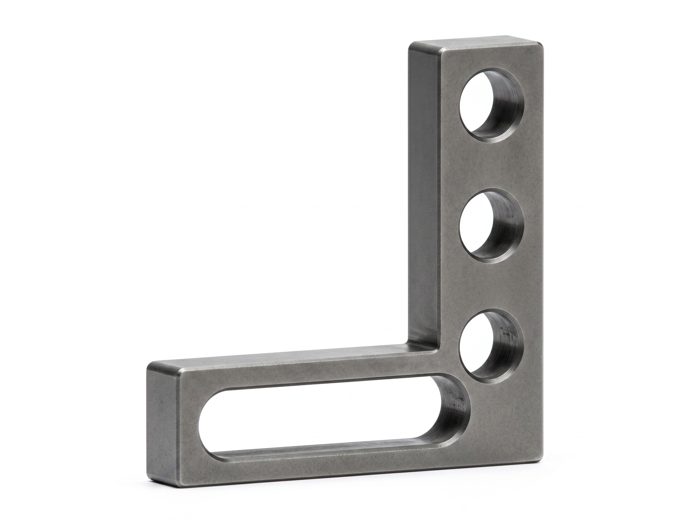

클램프 고정 앵글

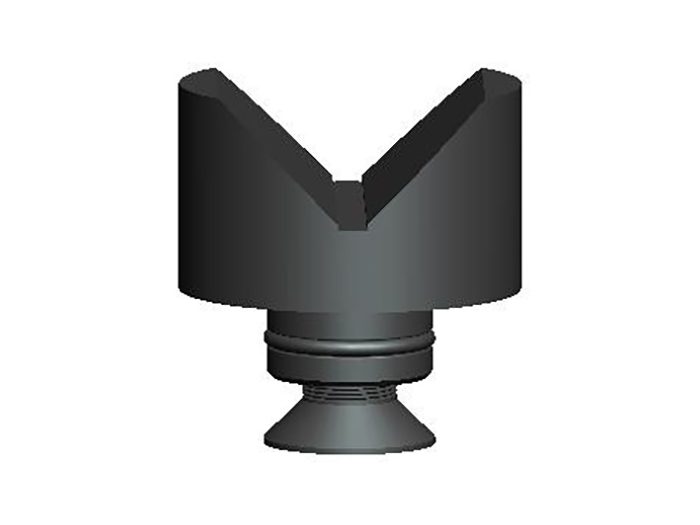

V블럭 · 가스켓

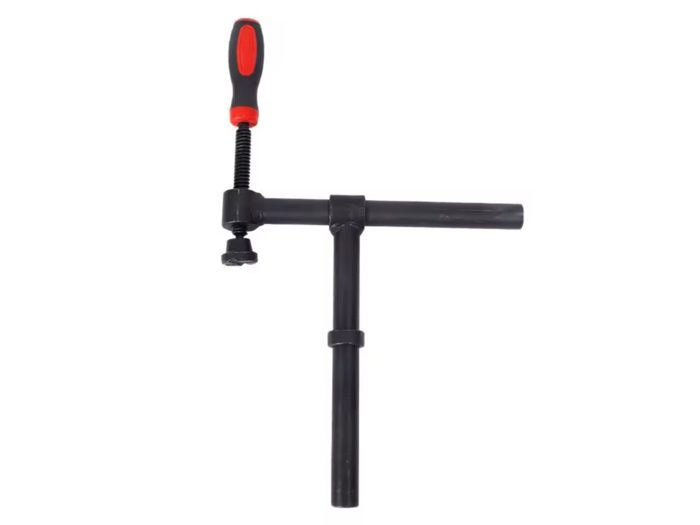

고정 클램프 · 고정핀
Manufacturing Process
절단 공정 · 실사용 현장
CNC 워터젯 정밀 절단 공정과, 제조사가 제공한 동일 Φ28 시스템 정반의 실제 사용 현장입니다. 아래 현장 사진 3장은 제조사 자료이며, 저희의 특정 판매·설치 사례를 나타내지 않습니다.

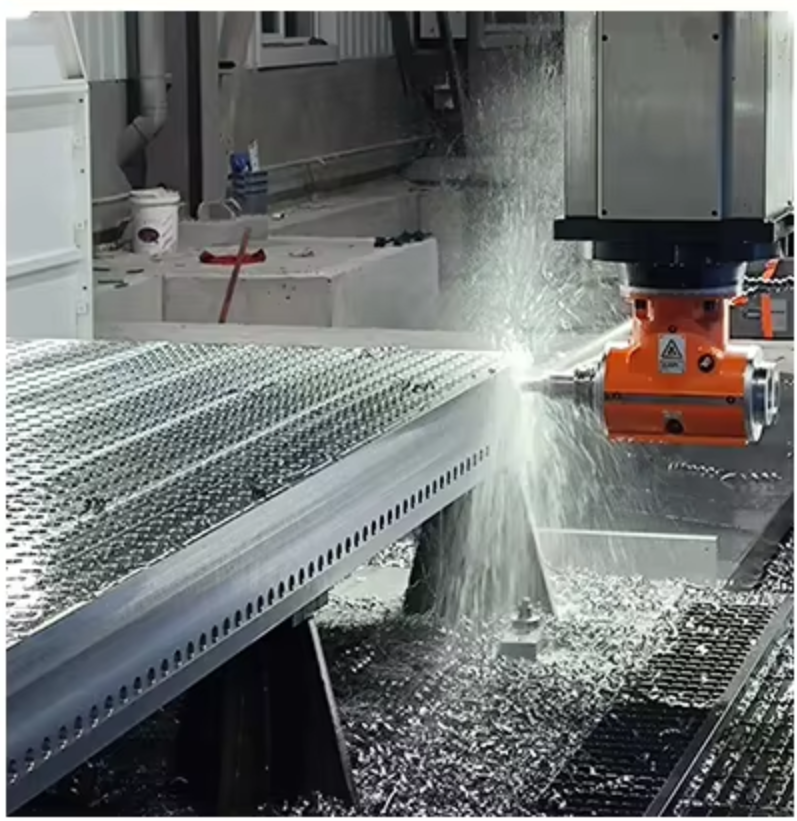

CNC 워터젯 정밀 절단 — 상판 홀과 외곽을 워터젯으로 절단합니다.

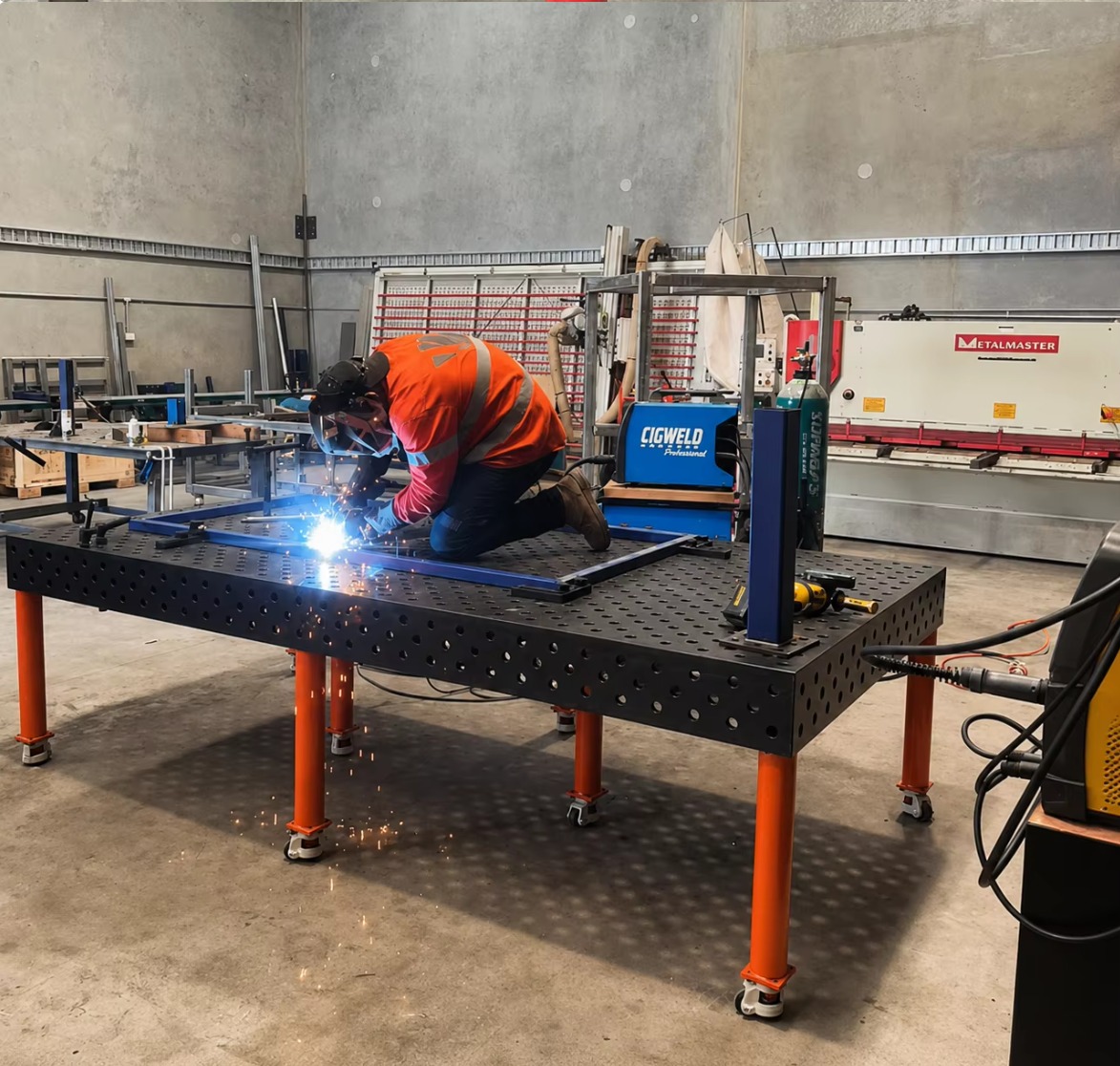

제조사 제공 · 실사용 현장 (1) — 동일 Φ28 시스템 정반에서 진행 중인 용접 작업 모습입니다.

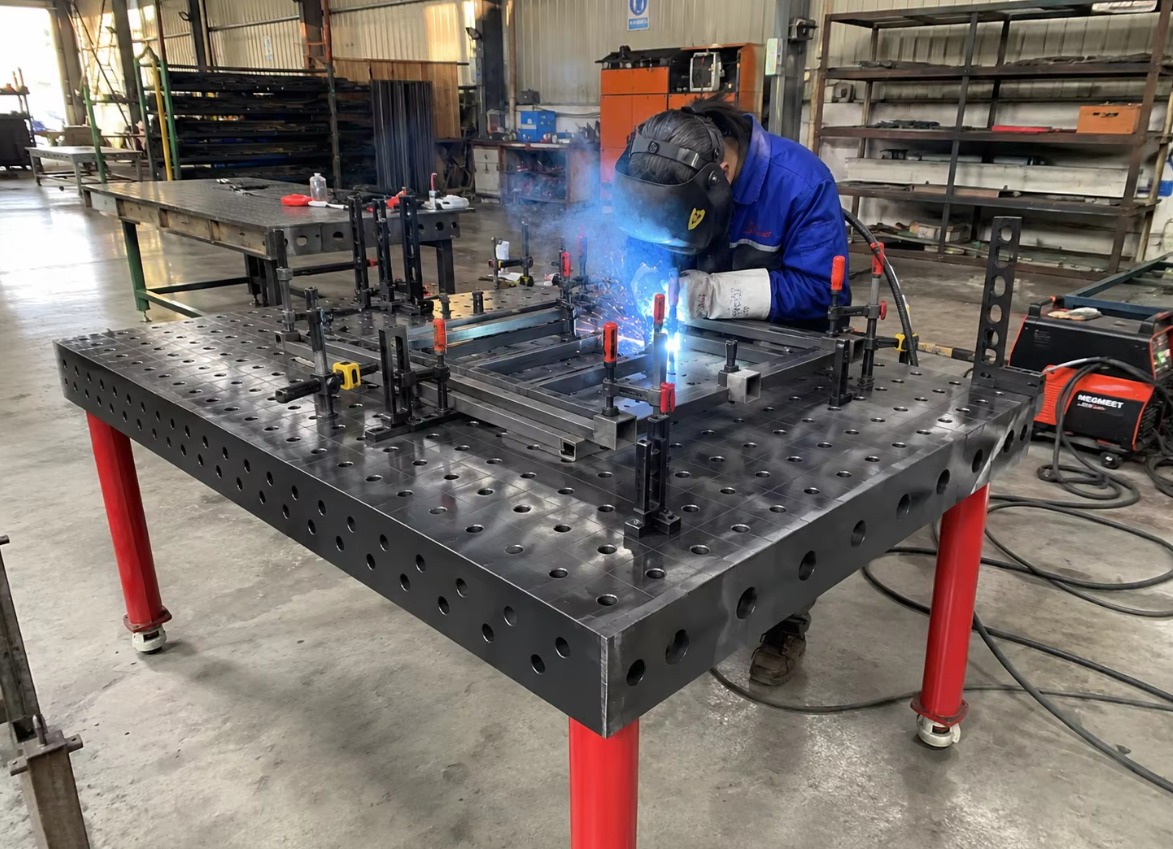

제조사 제공 · 실사용 현장 (2) — 지그 클램프로 프레임을 고정한 뒤 다중 용접을 진행하는 모습입니다.

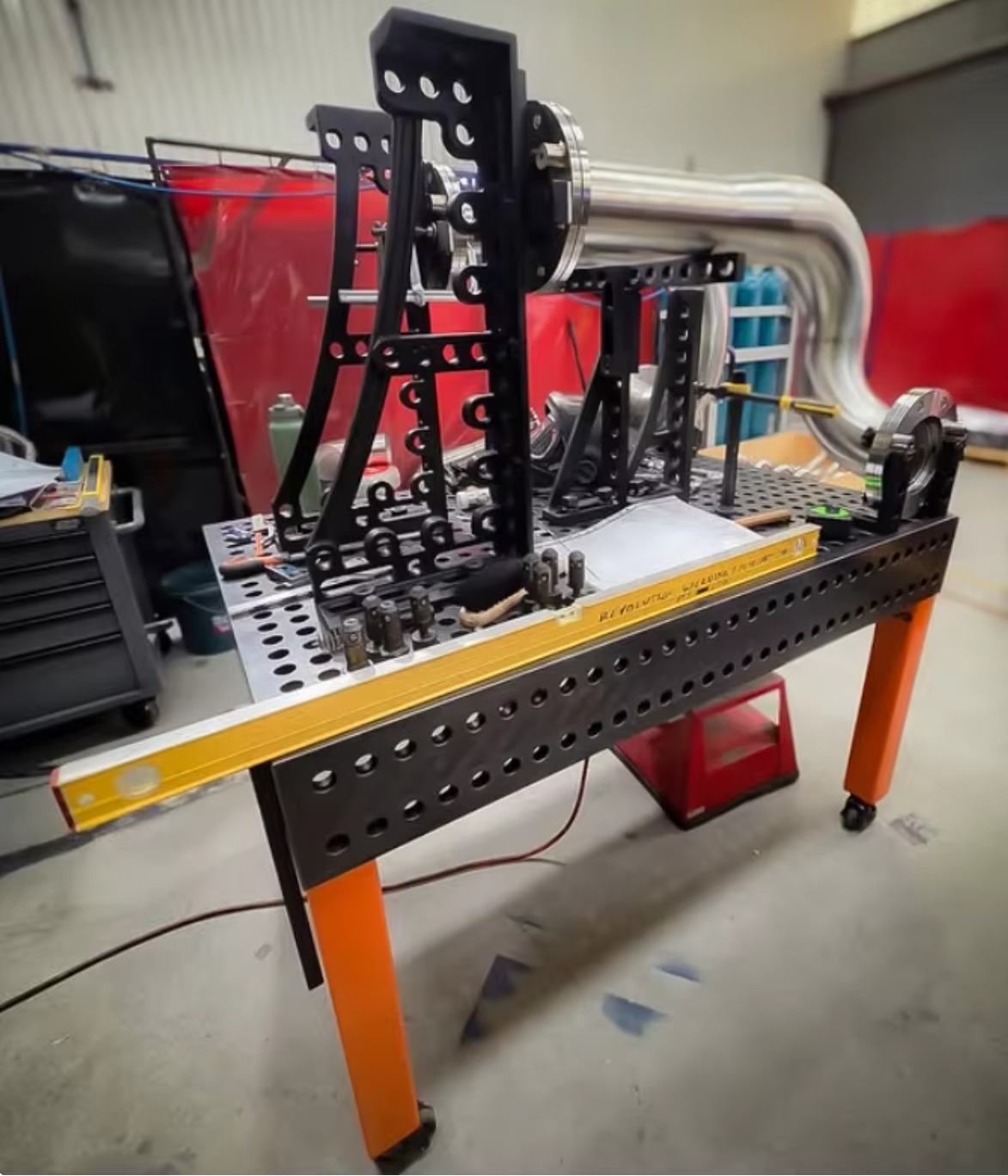

제조사 제공 · 실사용 현장 (3) — 지그 악세사리를 활용한 정밀 조립 작업 장면입니다.
Welding Table Series Lineup
용접테이블 다이 라인업 3종
같은 Φ28 시스템으로 만든 용접테이블 다이 라인업입니다.
흑착색 처리
DCP28-B · 19 Sizes
질화 처리
DCP28-N · 19 Sizes
D28 악세사리 세트
D28-ACC-SET1~5 · 5 Sets
Order & Shipping
주문 · 출고 안내
제작 · 납기
필요한 규격(사이즈)을 구매 옵션에서 선택해 주세요. 전 규격 흑착색·Φ28 공통이며, 평면 정밀도는 ±0.1mm/㎡입니다. 중량 등 상세 제원이나 비표준 사이즈 맞춤 제작은 주문 전에 문의해 주세요.
배송
대형 규격은 물류·상하차 조건에 따라 배송 방식이 달라질 수 있어, 배송 협의 후 진행됩니다.
사후 관리 · 부품
D28 클램프·앵글 등 악세사리는 별도 상품으로 함께 준비되어 있습니다. 구성을 늘리거나 사후 관리가 필요하시면 아래 채널로 문의해 주세요.
규격 맞춤 제작
평면 정밀도 ±0.1mm/㎡는 전 규격 공통 적용됩니다. 비표준 사이즈·중량 등 상세 제원이 필요하면 주문 전 따로 문의해 주세요.
