Manual R-Notching Machine
중구경 수동식 R 노칭기 WTM-NR2
Manual R-Notching Machine WTM-NR2
3/4" · 1" · 1-1/4" 중구경 강관을 가공합니다. 전원이 없는 시공 현장이나 옥외 작업에서도 그대로 사용하실 수 있고, 본체가 9kg이라 옮기기 쉽습니다.
3/4" · 1" · 1-1/4"무전원 수동9kg
기종 선정 · 견적 문의스마트스토어에서 구매Index
이 페이지에서 찾으실 곳
사양과 실물 사진, 다른 기종으로 바로 이동하실 수 있습니다.
이 계열 10품목 — 아래에서 기종별 사양을 보실 수 있습니다
Video
알루미늄 파이프 끝단 R 가공 — WTM-NR1 · NR2 · NR3 · 창호종합기계 유튜브
Why it matters
중간 굵기 강관 3규격을 가공합니다
금형 구멍에 강관을 끝까지 밀어 넣고 레버를 눌러 끝단을 R 모양으로 가공합니다. 강관은 두께 3mm까지 가공할 수 있습니다.
WTM-NR2
수동식 R 노칭기 (중구경)
Manual R-Notching Machine WTM-NR2
01
NR1보다 굵은 강관을 가공합니다3/4" · 1" · 1-1/4" 강관을 가공합니다. NR1(1/2" 이하)보다 굵은 강관용입니다.
02
전원 없이 현장에서 가공합니다레버로 작동하는 수동식이라 전원이 없는 시공 현장이나 옥외 작업에서도 그대로 사용하실 수 있습니다.
03
NR1 · NR3와 함께 두면 2"까지 이어집니다NR1·NR3를 함께 두시면 1/4"부터 2"까지 수동으로 가공하실 수 있습니다.
| 모델 | WTM-NR2 |
|---|
| 사용전원 | 수동 (무전원) |
|---|
| 가공 능력 | 3/4", 1", 1-1/4" (강관 두께 최대 3mm) |
|---|
| 기계크기 | 500 × 180 × 160 mm |
|---|
| 중량 | 9 kg |
|---|
| 원산지 | 중국산 |
|---|
| 제품 상태 | 주문제작 |
|---|
WTM-NR1 · NR2 · NR3
수동식 실물 · 작업 사진
알루미늄 파이프 끝단을 가공하고 맞춰 본 사진입니다.
조작 — 레버를 눌러 가공합니다. 전원이 필요 없습니다
가공 결과 — 알루미늄 파이프 끝단이 R 모양으로 가공됐습니다
맞춤 확인 — 가공한 끝단을 다른 파이프에 대어 봅니다
조립 — 파이프 두 개가 T자로 맞물립니다
치수 확인 — 파이프 외경을 캘리퍼스로 잽니다
본체 — 구경별 금형 구멍이 세로로 배열돼 있습니다
WTM-NR2
NR2 알루미늄 파이프 가공
용접테이블에 NR2를 고정하고 35mm 알루미늄 파이프(두께 2mm) 끝을 R 모양으로 가공한 사진입니다.

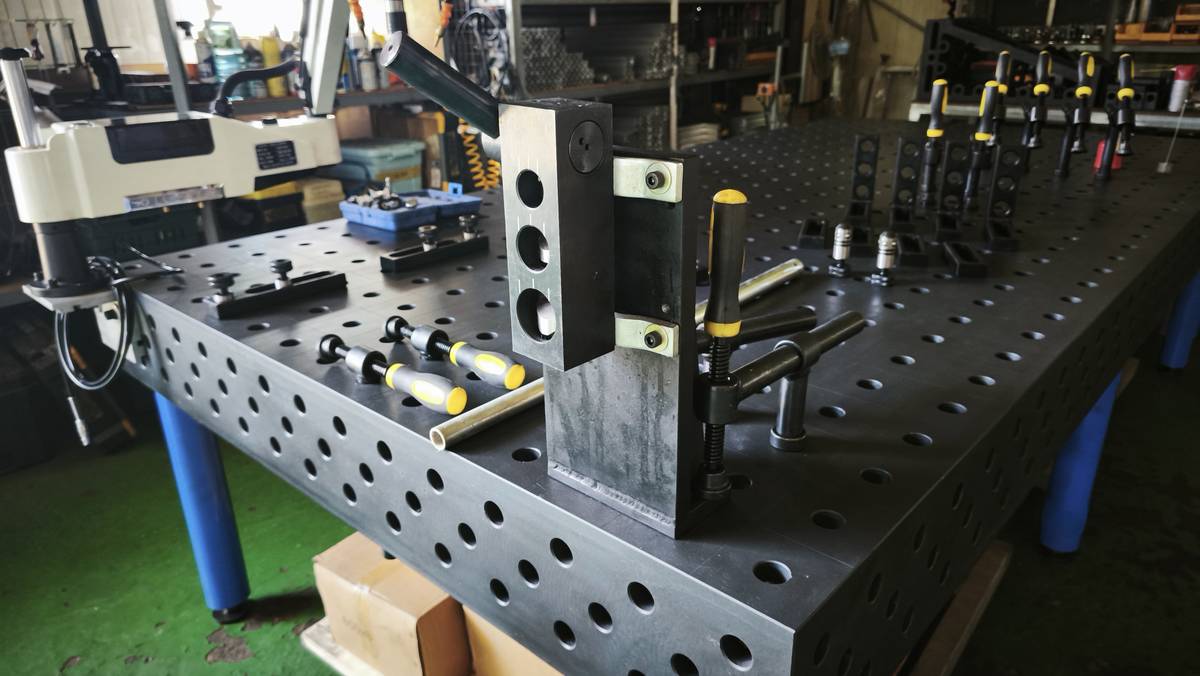

용접테이블에 고정한 NR2

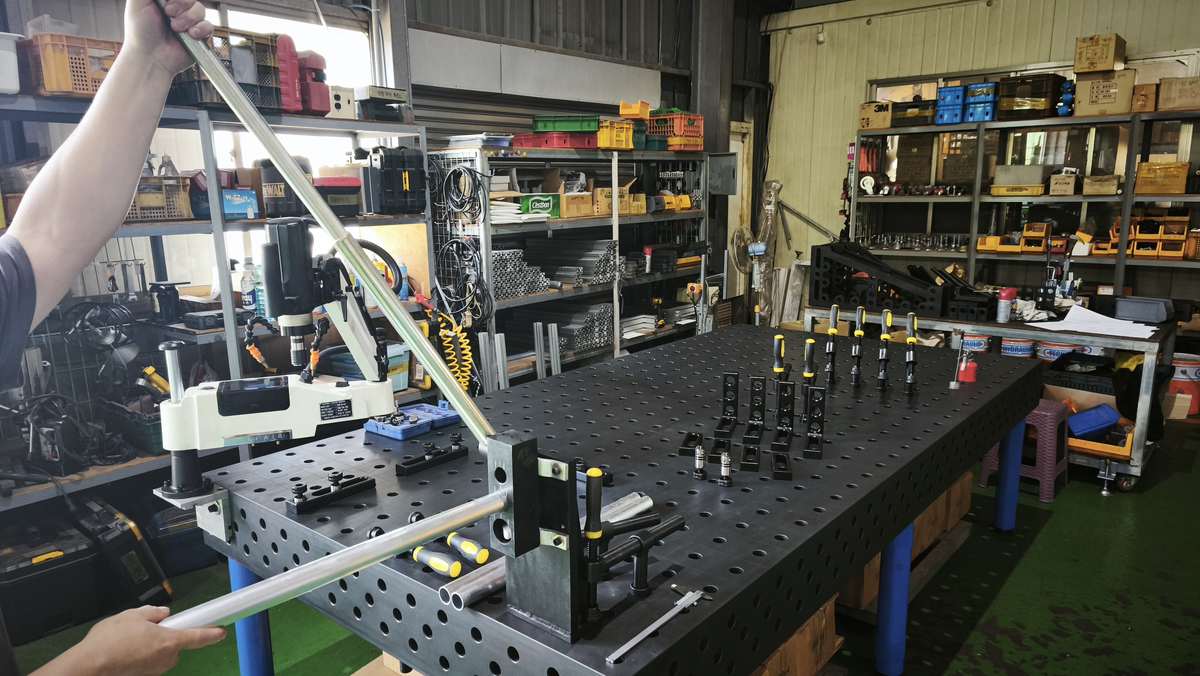

가공 — 긴 파이프를 금형에 넣고 레버를 내립니다

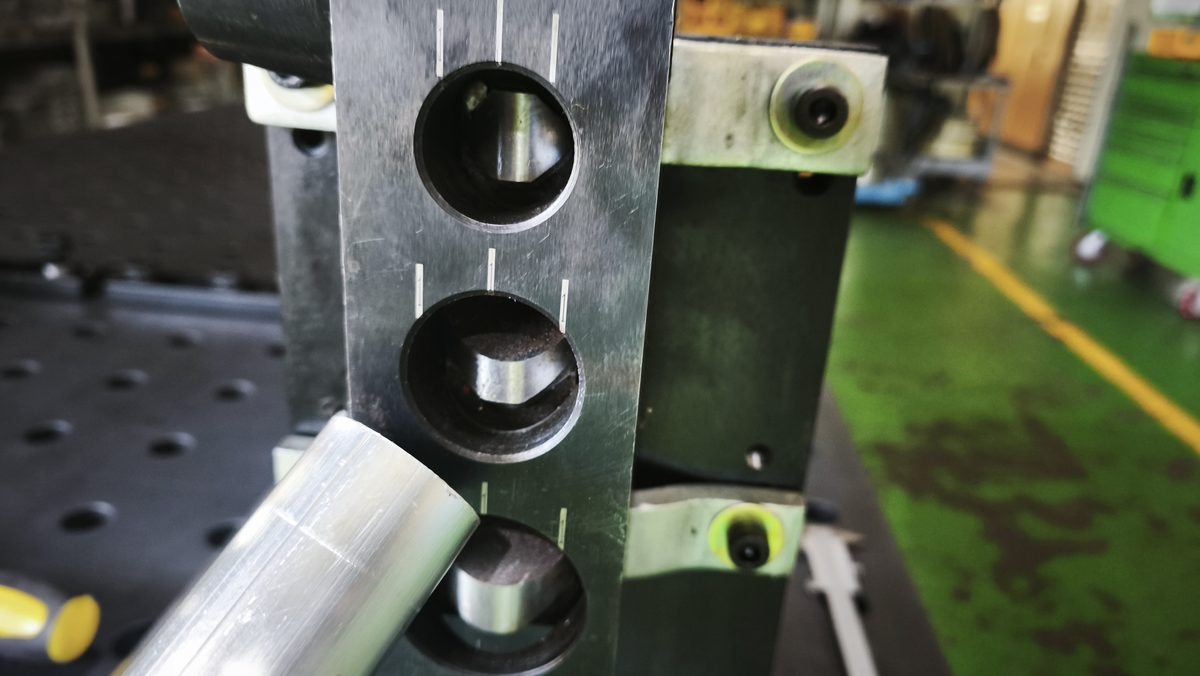

금형 — 구경별 구멍과 가공한 끝단

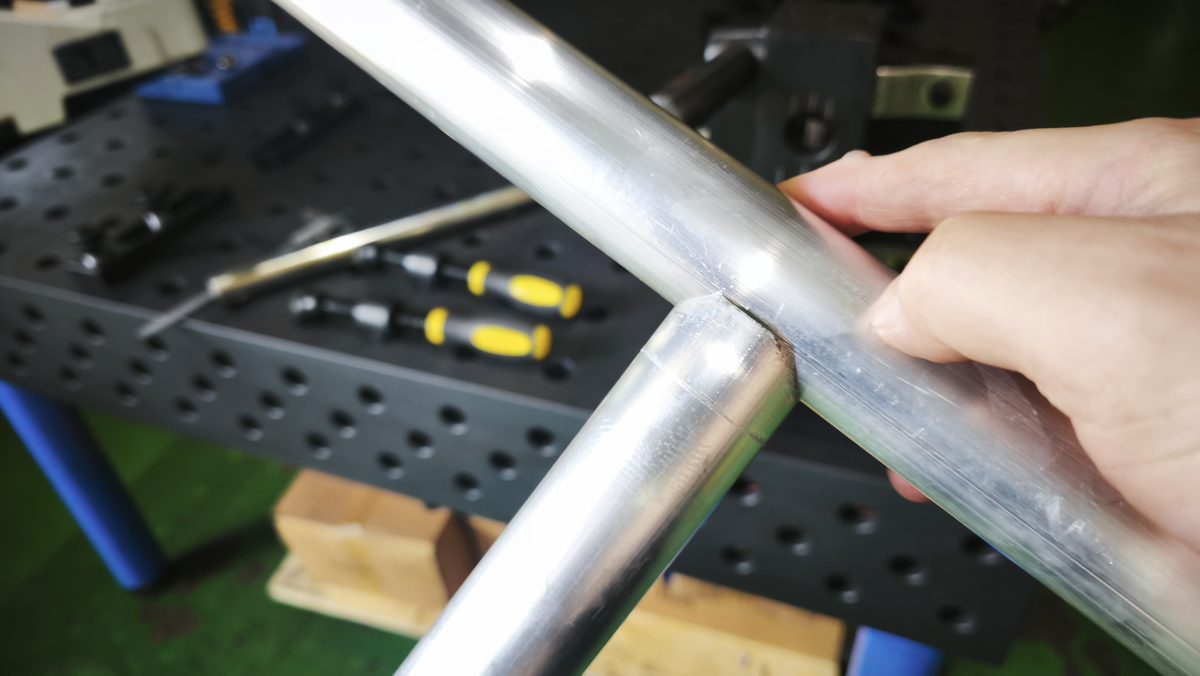

끼워 맞춤 — R로 가공한 끝을 다른 파이프에 맞춘 모습

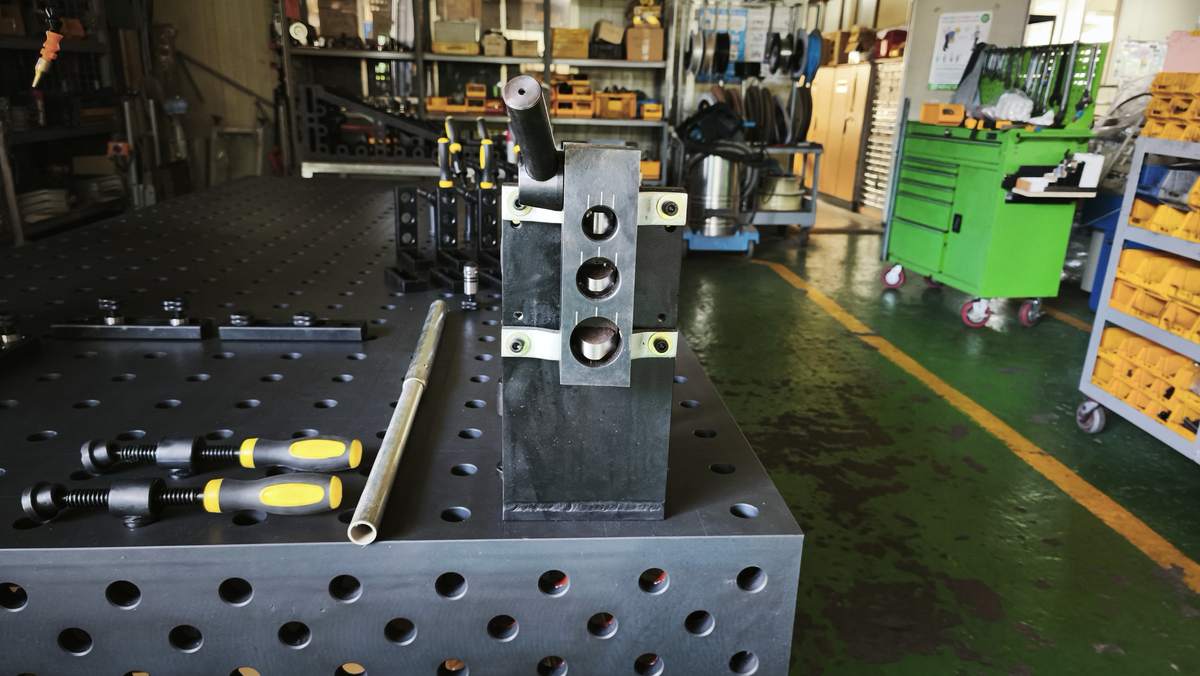

작업 전경 — 용접테이블 위 설치 상태
WTM-NR2
실물 · 작업대 바이스에 고정한 가공 사진
2025년 7월 저희 공장에서 NR2를 작업대 바이스에 고정하고 알루미늄 파이프 끝단을 가공한 사진입니다. 전원 없이 레버를 눌러 가공합니다.

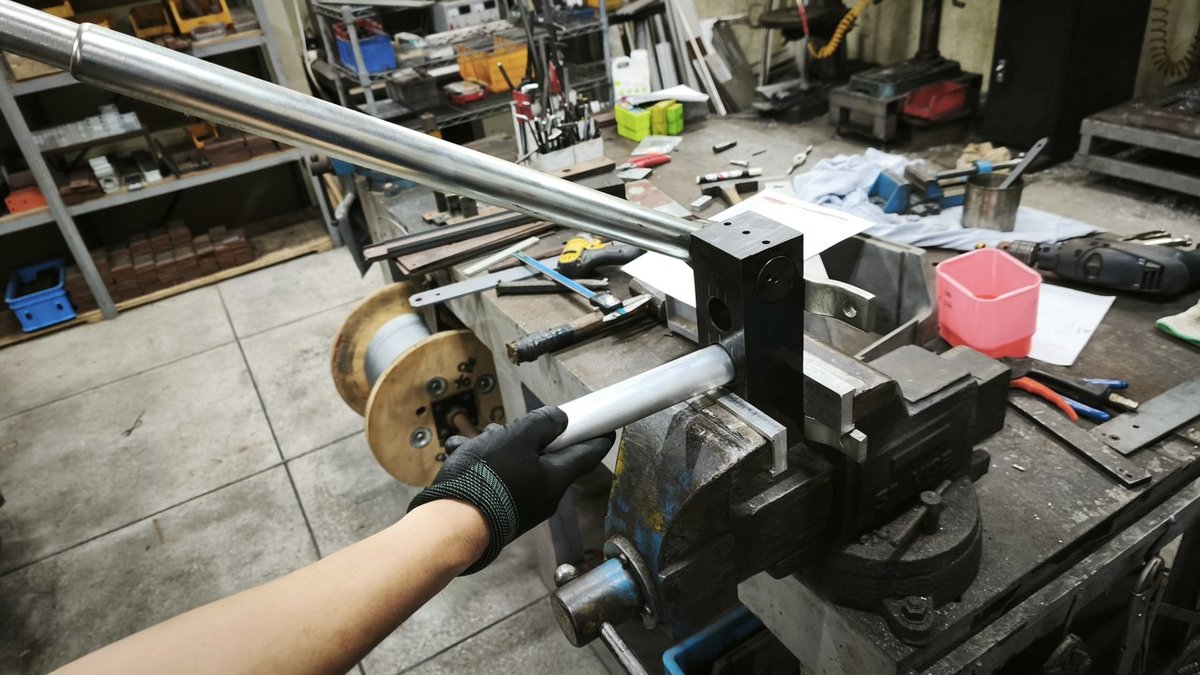

작업대 바이스에 고정한 NR2 — 레버에 긴 파이프를 끼워 가공

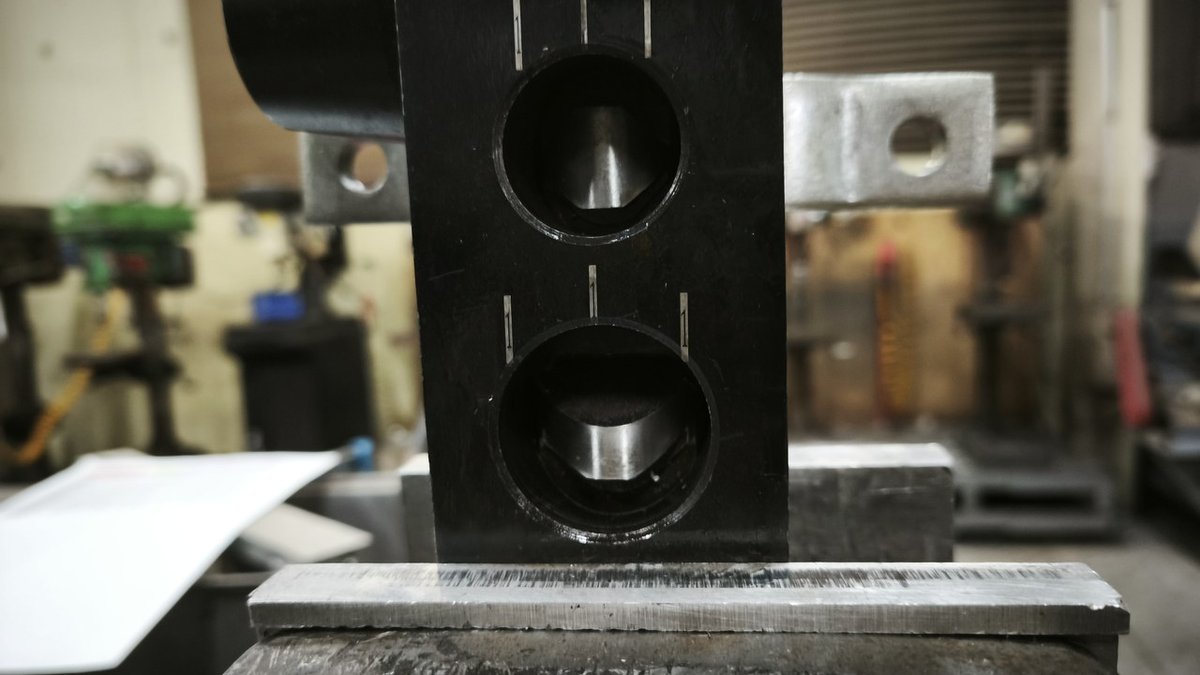

본체 — 파이프 규격별 구멍

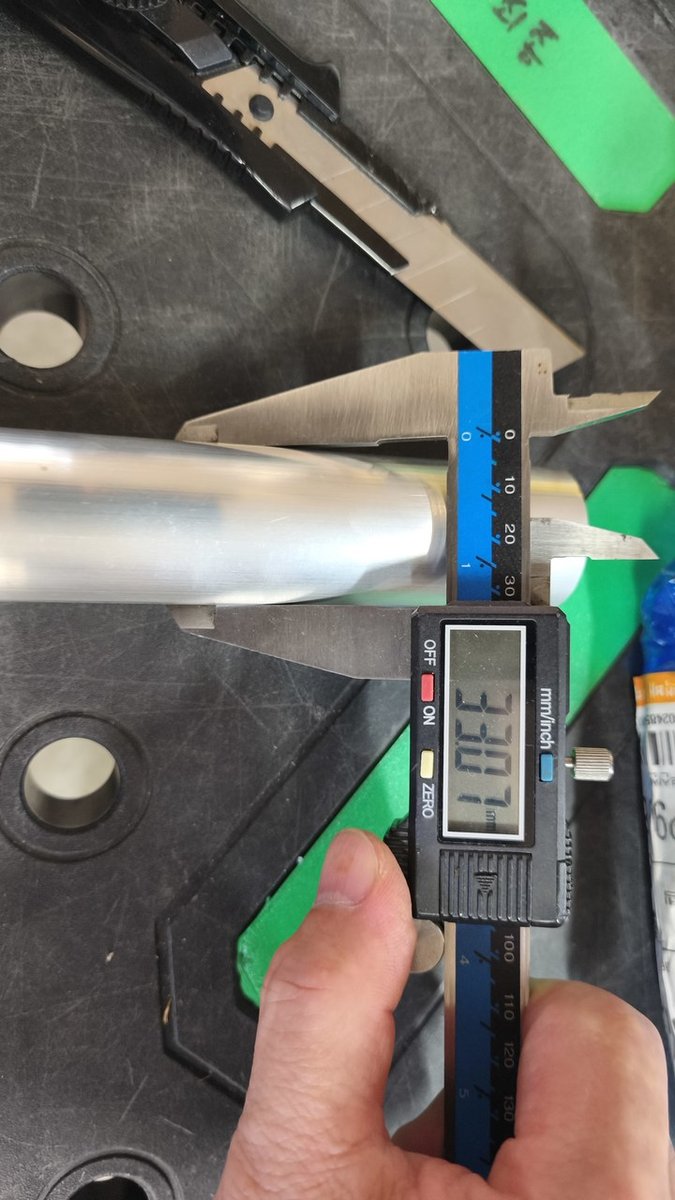

캘리퍼스로 알루미늄 파이프 외경 확인

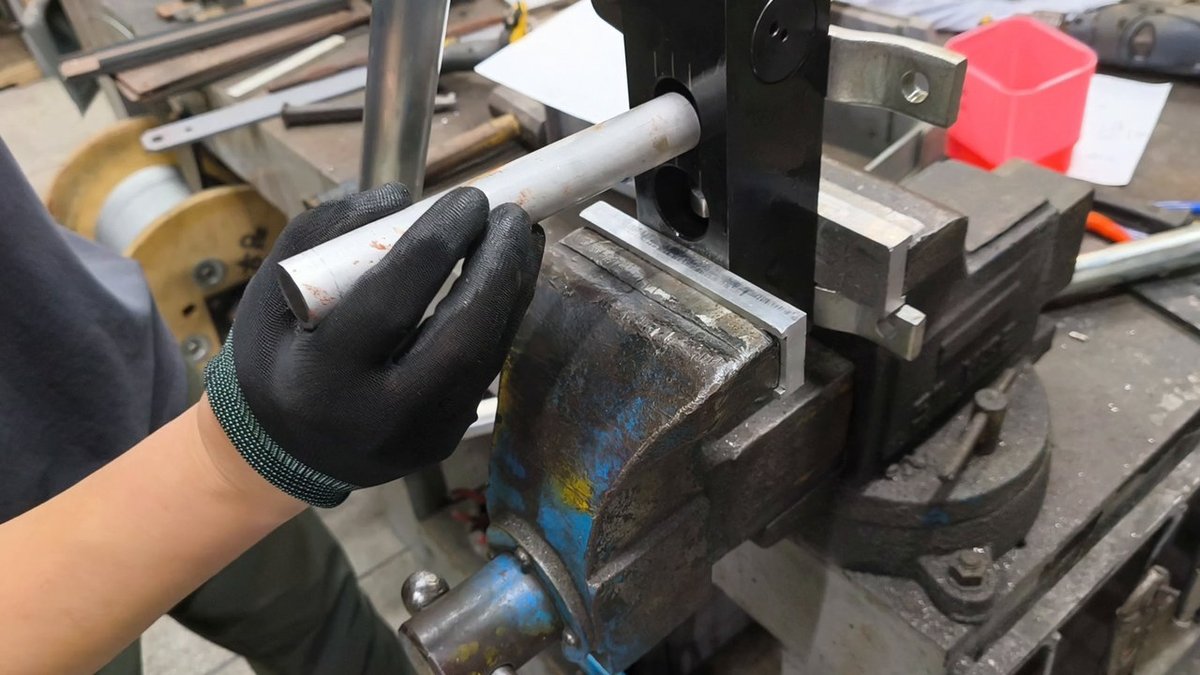

외경이 맞는 구멍에 파이프 넣기

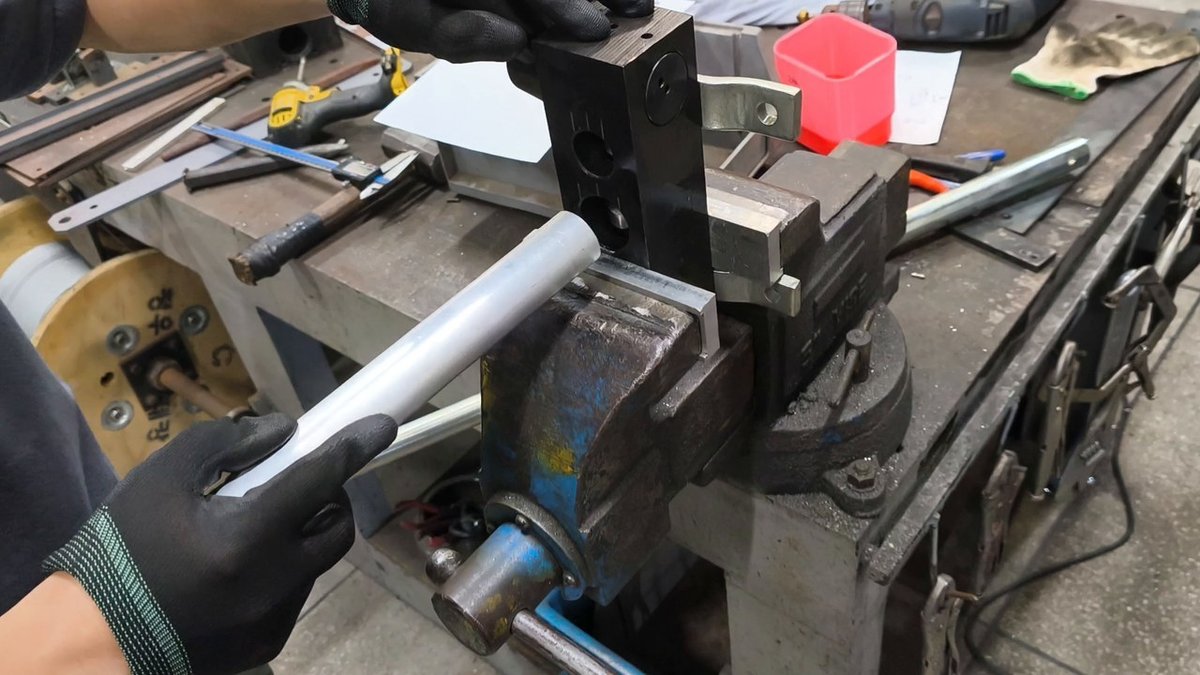

파이프를 구멍 끝까지 밀어 넣기

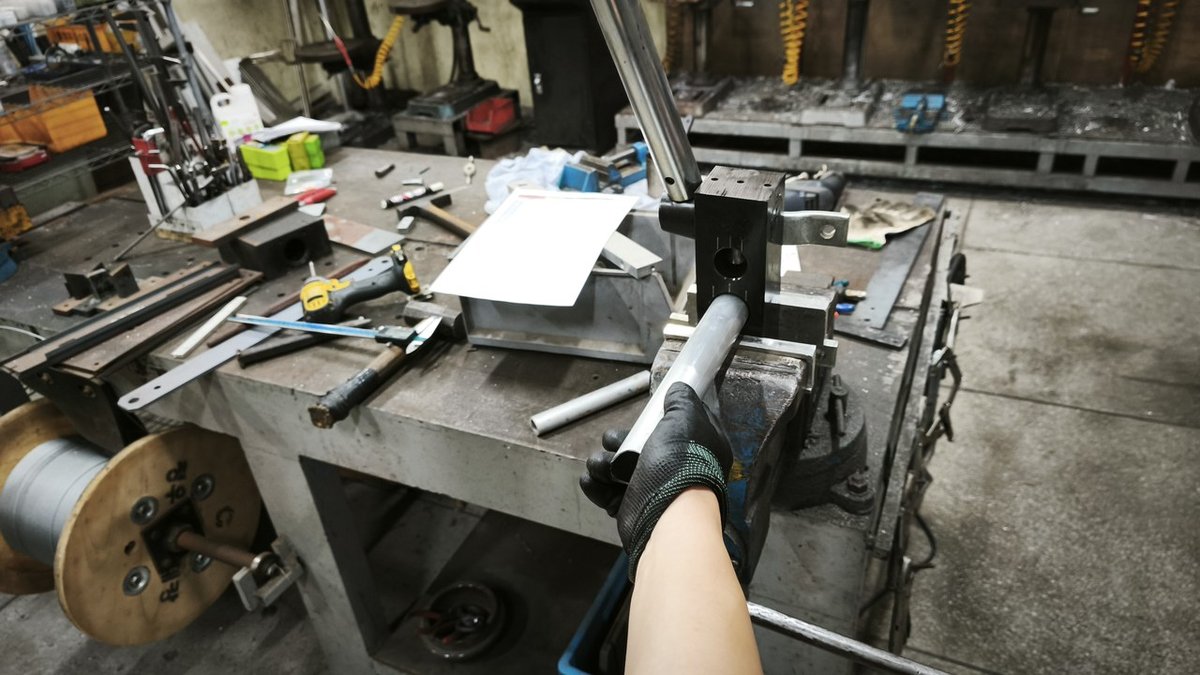

레버를 눌러 끝단 가공

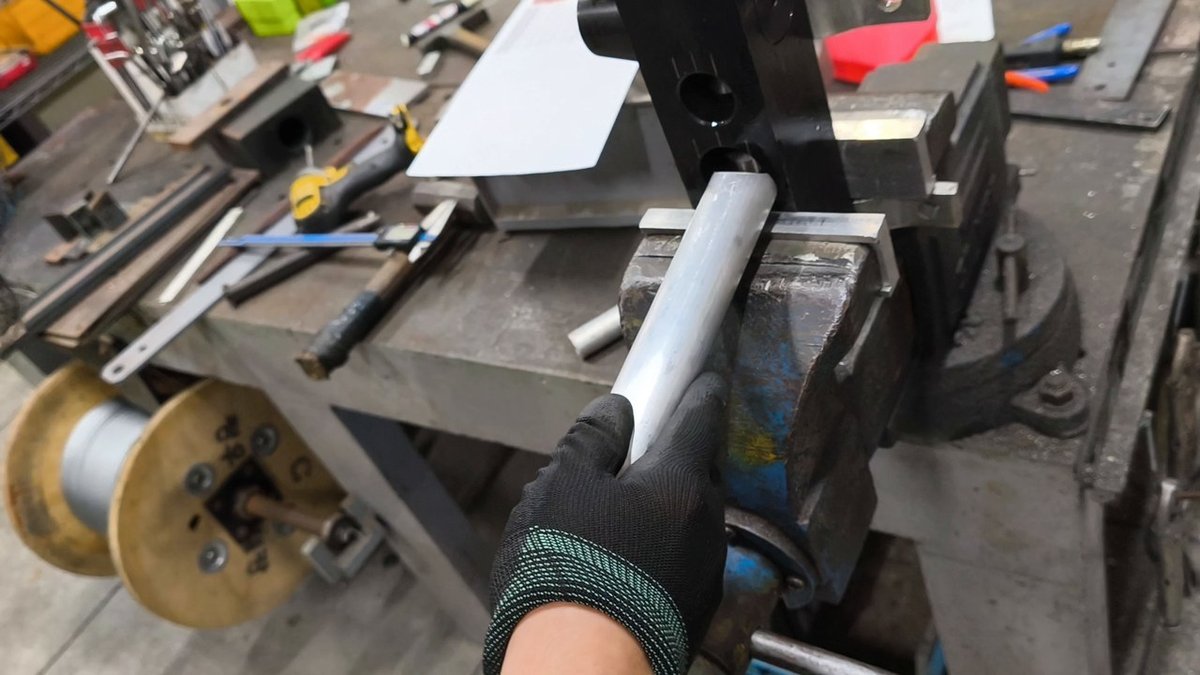

파이프를 구멍에 세워 고정한 채 가공

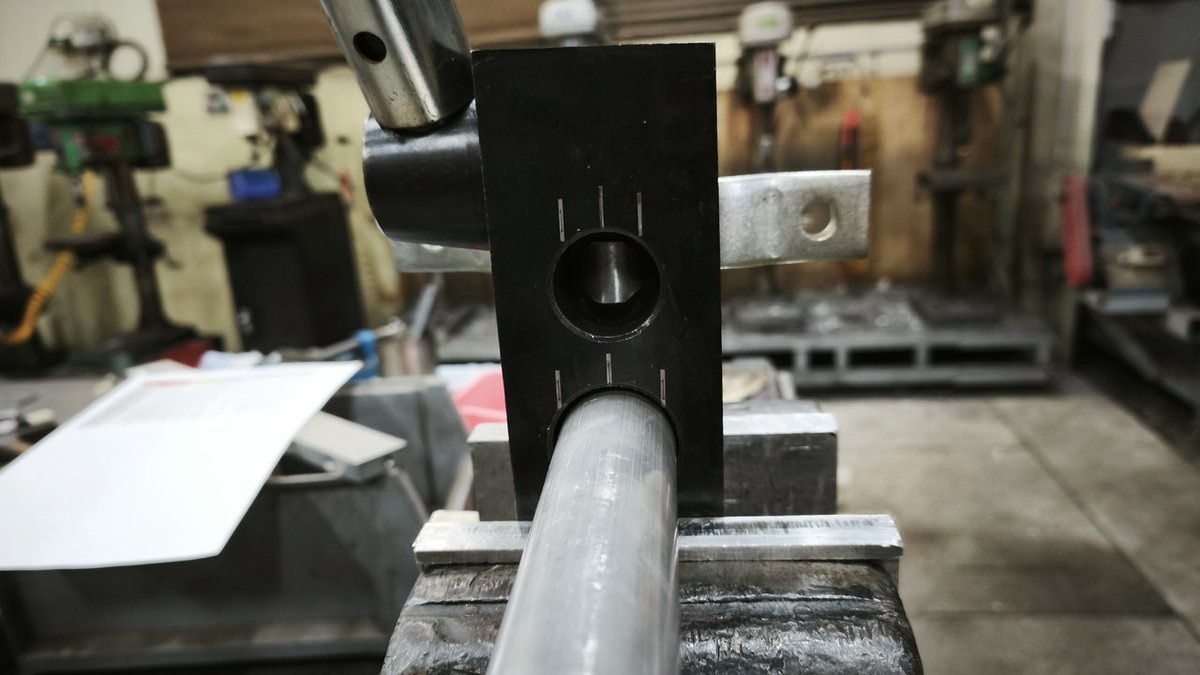

구멍 안쪽에서 가공되는 파이프

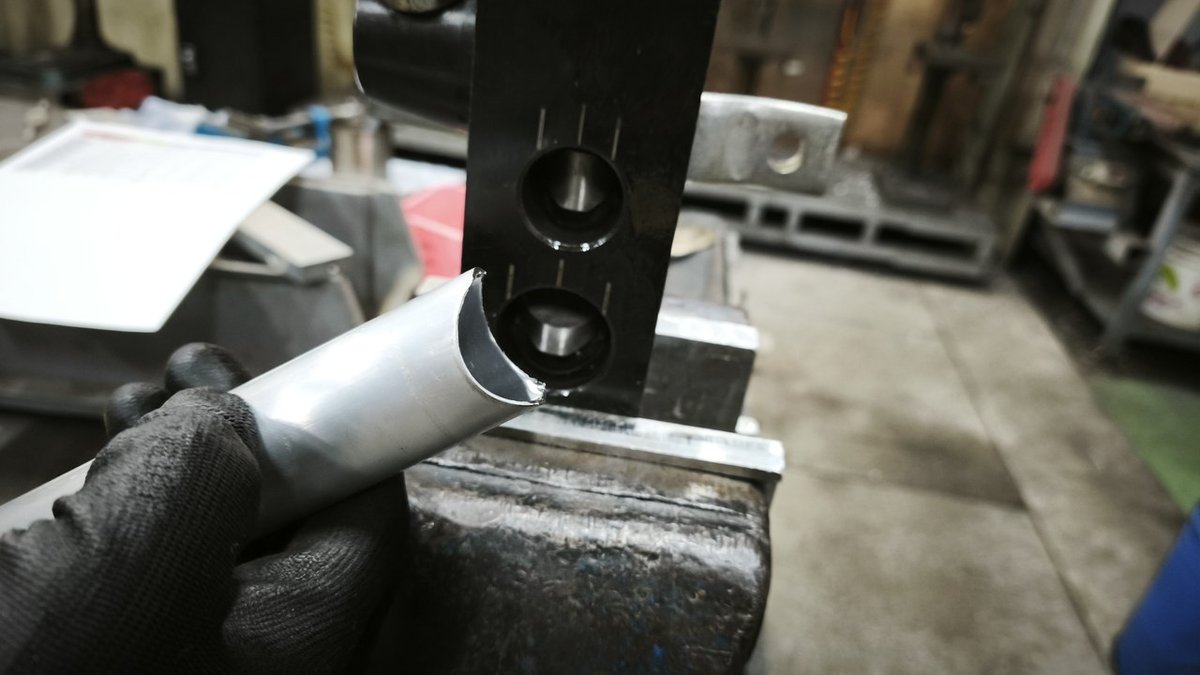

가공을 마친 알루미늄 파이프 끝단

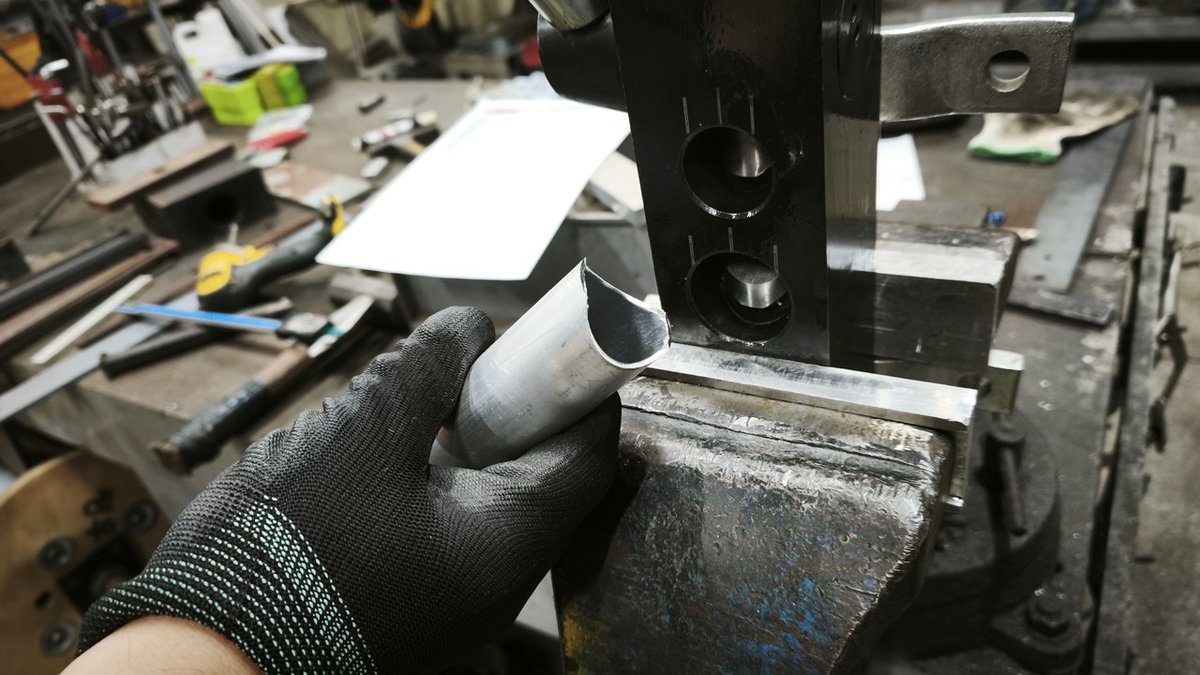

끝단 R 모양 확인

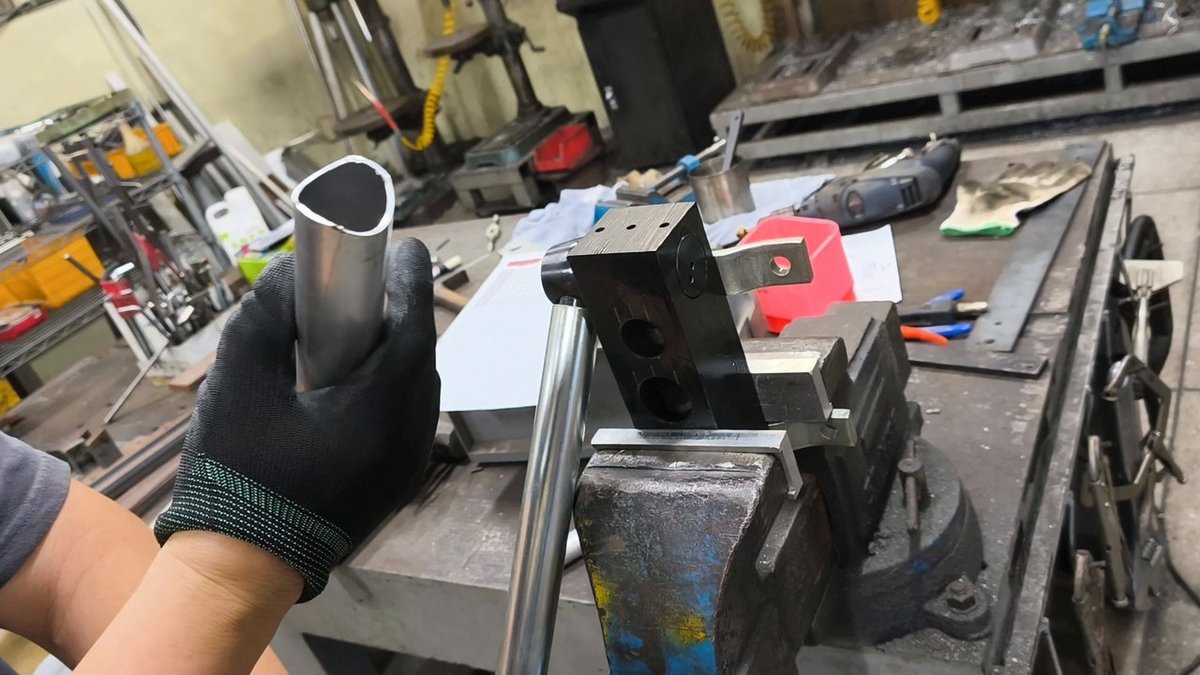

R 모양으로 가공된 파이프 끝단
Other models
같은 R 노칭기 6종
모델명을 누르시면 그 기종 페이지로 바로 이동하실 수 있습니다.
| # | 모델 | 구동 · 가공 구경 | 외형 · 중량 |
|---|
 | 1 | TP-M100P2 | 유압 · 2헤드 | 1,100 × 1,800 × 1,500 mm · 400 kg |
 | 2 | WTM-MNR1-220V | 모터식 · 220V | 680 × 350 × 350 mm · 92 kg |
| 3 | WTM-MNR1-380V | 모터식 · 380V 삼상 | 680 × 350 × 350 mm · 92 kg |
 | 4 | WTM-NR1 | 수동 · 1/4" ~ 1/2" | 500 × 180 × 160 mm · 7.5 kg |
 | 5 | WTM-NR2 | 수동 · 3/4" ~ 1-1/4" | 500 × 180 × 160 mm · 9 kg |
 | 6 | WTM-NR3 | 수동 · 1-1/2" ~ 2" | 500 × 180 × 160 mm · 16 kg |
· 외형·중량은 본체 기준입니다. · 가공 범위는 강관 기준이며 소재와 두께에 따라 달라집니다 — 기종별 값은 각 제원표에서 확인하실 수 있습니다.
Order & Shipping
주문 · 출고 안내
납기·사양·부품·전원·시연·사후 관리를 한자리에 모았습니다.
재고 · 납기
주문제작 기종입니다. 사양을 확정해 주시면 납기를 안내해 드립니다.
사양 확인
가공하실 파이프 외경과 두께를 알려 주시면 맞는 기종을 제안해 드립니다.
금형 · 소모품
금형과 커터는 소모품입니다. 주요 규격은 재고를 두고 있으며, 없는 규격은 확인해서 납기를 알려 드립니다.
전원 조건
레버로 작동하는 수동식이라 전원이 필요 없습니다.
사전 시연
김해 전시장에서 진행합니다. 가공하실 소재를 직접 가져오셔도 됩니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
사후 관리
고장이 나면 기계를 입고받아 수리합니다.
