Electric R-Notching Machine 380V
380V 3상 모터식 R 노칭기 WTM-MNR1-380V
Electric Pipe Notching Machine WTM-MNR1-380V
기존 3상 분전반에 그대로 연결하시면 됩니다. 220V형과 가공 구경·두께·본체가 같고 전압만 다릅니다. 강관 8규격(1/4" ~ 2")을 한 대로 받습니다.
1/4" ~ 2" 8규격380V 3선식 · 2.2kW92kg 탁상형
기종 선정 · 견적 문의
Index
이 페이지에서 찾으실 곳
사양과 실물 사진, 다른 기종으로 바로 이동하실 수 있습니다.
WTM-MNR1-380V
실물 사진
다른 기종
6종 한 페이지
주문 · 납기
8규격
받는 강관
380V
사용 전원
2.2kW
소비전력
92kg
본체 중량
Video
제품 소개 영상

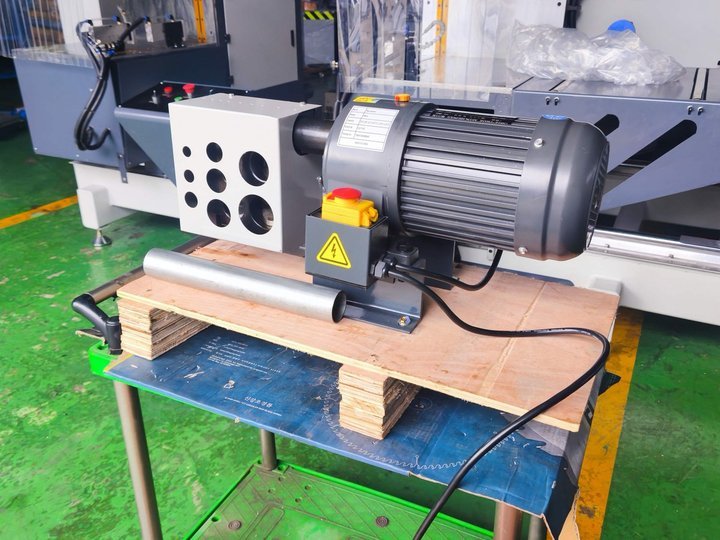

25A·40A 강관 끝단 가공 시운전 — WTM-MNR1 · 창호종합기계 유튜브
Why it matters
공장 3상 수전에 그대로 연결합니다
380V 3선식이라 220V 단상 배선을 따로 끌어오지 않고 쓰시던 분전반에 연결합니다. 220V형과 외형·중량·가공 범위가 같아 설치 공간을 다시 계획하지 않으셔도 됩니다. 두 형태 중 고르시는 기준은 성능이 아니라 현장 전원입니다.
WTM-MNR1-380V
모터식 R 노칭기 (380V)
Electric Pipe Notching Machine WTM-MNR1-380V
01
380V 3상 — 공장 수전 그대로 연결220V 단상 배선을 따로 끌어오지 않고 기존 3상 분전반에 그대로 연결합니다.
02
220V 형과 같은 가공범위 1/4" ~ 2"전압만 다를 뿐 가공 구경·두께·본체는 220V형과 같습니다 — 현장 전원에 맞춰 고르시면 됩니다.
03
92kg · 680 × 350 × 350mm — 기존 배치 그대로220V형과 외형·중량이 같아 설치 공간을 다시 계획하지 않으셔도 됩니다.
| 모델 | WTM-MNR1 |
|---|---|
| 사용전원 | 380V 3선식 |
| 소비전력 | 2.2kW |
| 공기압력 | 무 |
| 가공·절단 능력 | 1/4", 3/8", 1/2", 3/4", 1", 1-1/4", 1-1/2", 2" (강관 두께 최대 3mm · Φ51mm) |
| 기계크기 | 680 × 350 × 350 mm |
| 중량 | 92 kg |
| 원산지 | 중국산 |
| 제품 상태 | 주문제작 |
현장 전원이 380V 3상인지 알려 주십시오
수전 용량과 가공하실 강관 지름을 주시면 380V형이 맞는지 확인해 드립니다.
055-327-4112 대표
010-4465-4112 휴대전화
geonics@hanmail.net 이메일
WTM-MNR1
모터식 실물 · 작업 사진
25A·40A 강관을 가공한 시운전 사진입니다. 220V와 380V는 전압만 다르고 구조가 같아 사진을 함께 씁니다.

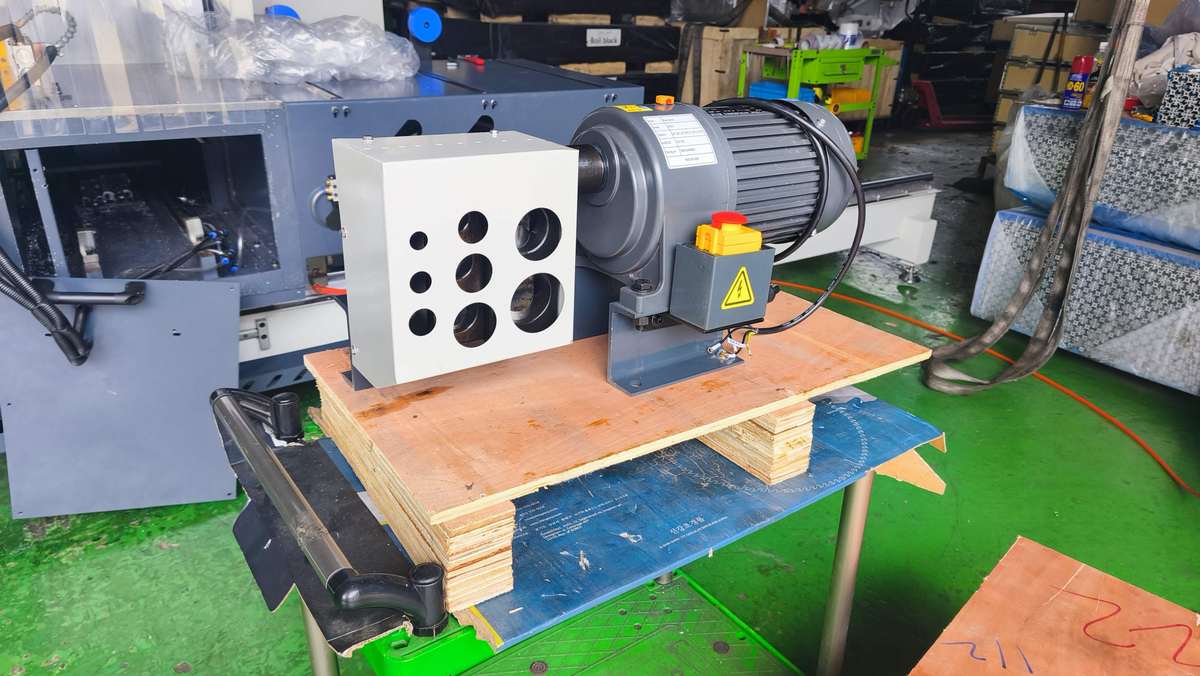

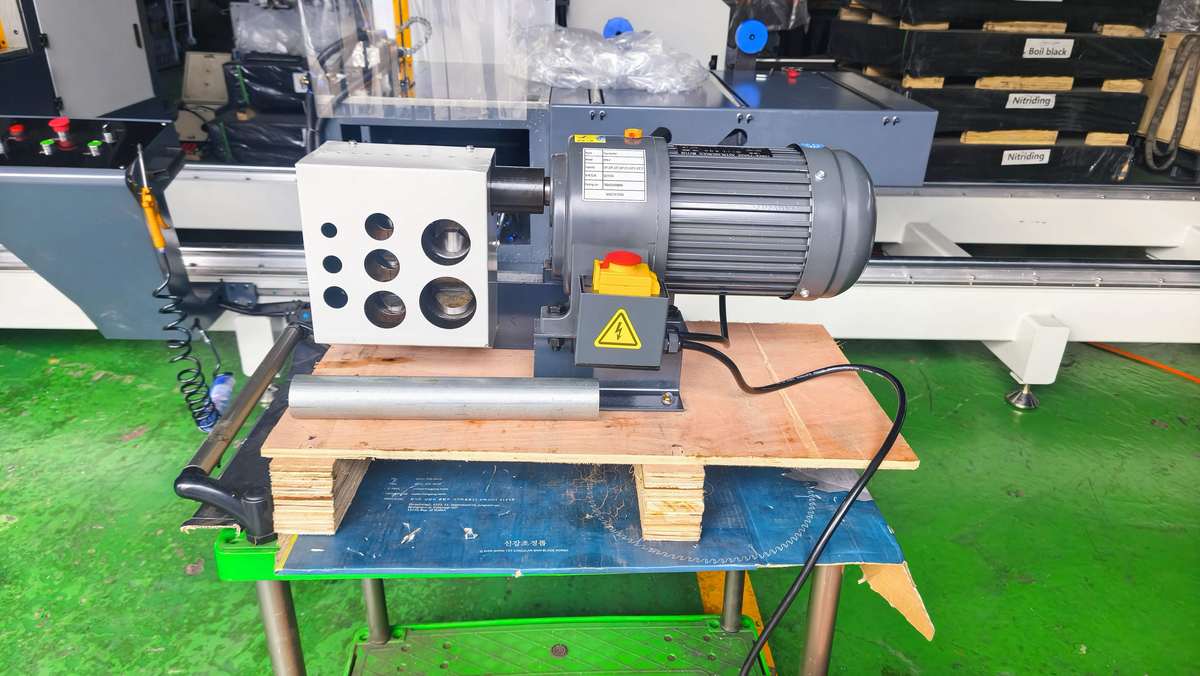

모터식 R 노칭기 본체 — 220V와 380V가 같은 구조입니다

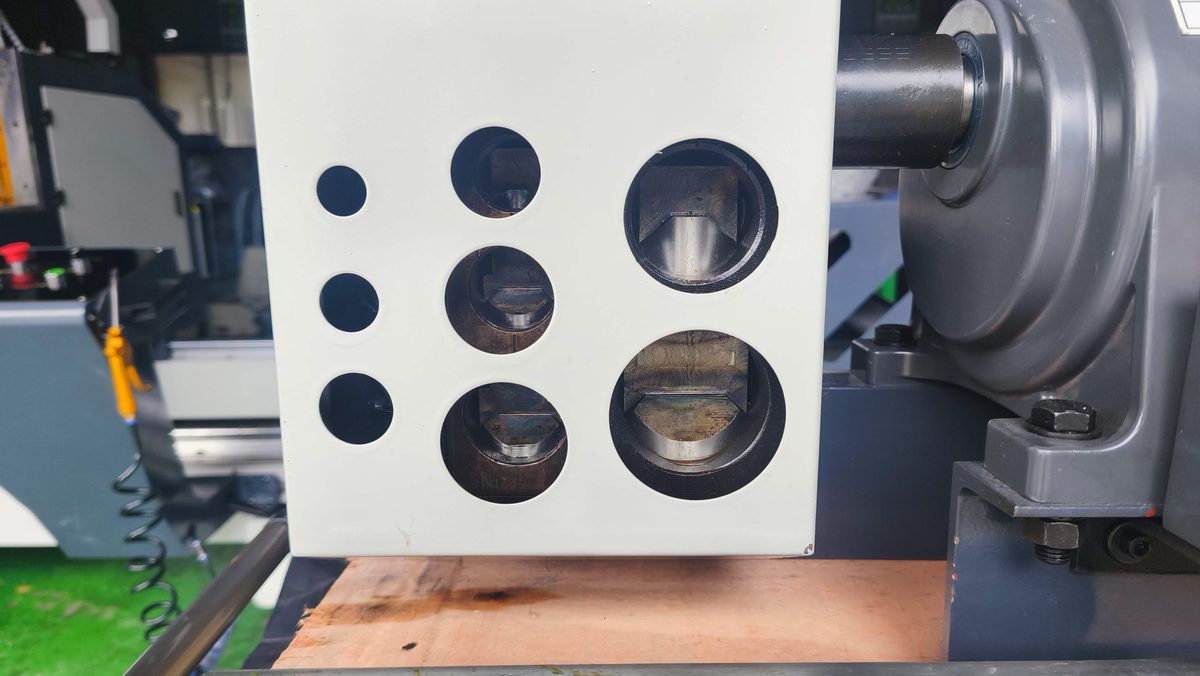

금형판 — 구경별 구멍이 한 판에 모여 있습니다

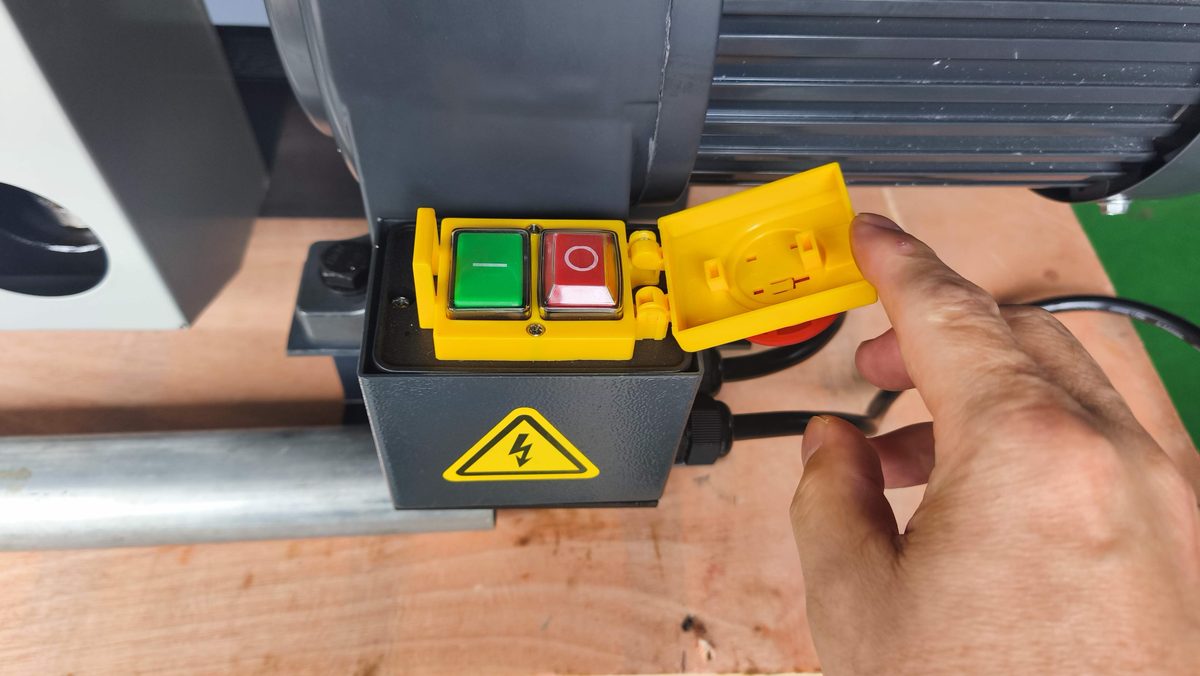

조작 — 버튼을 눌러 모터를 돌립니다
가공 — 금형 구멍에 파이프를 밀어 넣습니다
가공 결과 — R 형상으로 파인 강관 끝단
치수 확인 — 가공 깊이를 캘리퍼스로 잽니다
Other models
같은 R 노칭기 6종
모델명을 누르시면 그 기종 페이지로 바로 이동하실 수 있습니다.
| # | 모델 | 구동 · 받는 구경 | 외형 · 중량 | |
|---|---|---|---|---|
 | 1 | TP-M100P2 | 유압 · 2헤드 | 1,100 × 1,800 × 1,500 mm · 400 kg |
 | 2 | WTM-MNR1-220V | 모터식 · 220V | 680 × 350 × 350 mm · 92 kg |
| 3 | WTM-MNR1-380V | 모터식 · 380V 3상 | 680 × 350 × 350 mm · 92 kg |
 | 4 | WTM-NR1 | 수동 · 1/4" ~ 1/2" | 500 × 180 × 160 mm · 7.5 kg |
 | 5 | WTM-NR2 | 수동 · 3/4" ~ 1-1/4" | 500 × 180 × 160 mm · 9 kg |
 | 6 | WTM-NR3 | 수동 · 1-1/2" ~ 2" | 500 × 180 × 160 mm · 16 kg |
· 외형·중량은 본체 기준입니다. · 가공 범위는 강관 기준이며 소재와 두께에 따라 달라집니다 — 각 기종 제원표를 함께 보십시오.
Order & Delivery
주문 · 납기 안내
납기·사양·부품·전원·시연·A/S를 한자리에 모았습니다.
재고 · 납기
주문제작 기종입니다. 사양을 확정해 주시면 그 시점의 납기를 안내해 드립니다.
사양 확인
가공하실 파이프 바깥지름과 두께만 알려 주시면 맞는 기종을 골라 드립니다.
금형 · 소모품
금형과 커터는 소모품입니다. 규격별로 보유하고 있어 부품 대기 없이 처리합니다.
전원 조건
설치 현장의 수전 용량을 미리 확인해 주십시오. 전원 사양은 각 기종 제원표에 있습니다.
사전 시연
김해 전시장에서 진행합니다. 가공하실 소재를 직접 가져오셔도 됩니다.
A/S
수리는 입고 처리합니다. 소모·수리 부품을 자체 보유합니다.
