Pipe R-Notching Machine
파이프 끝단 R 노칭,
현장 전원과 물량에 맞춰 제안해 드립니다
Hydraulic · Electric · Manual R-Notching Machines
같은 R 노칭이라도 기계는 유압 10ton · 모터식 2.2kW · 수동 3종으로 나뉩니다. 가공하실 강관 지름과 설치 현장의 전원을 알려 주시면 맞는 사양을 제안해 드립니다.
1/4" ~ 2" 강관유압 · 모터 · 수동 6종
기종 선정 · 견적 문의스마트스토어 바로가기Line-up
이 페이지의 6종
구경보다 「전원」과 「하루 물량」에 따라 기종이 달라집니다.
TP-M100P2 — 유압 · 2헤드

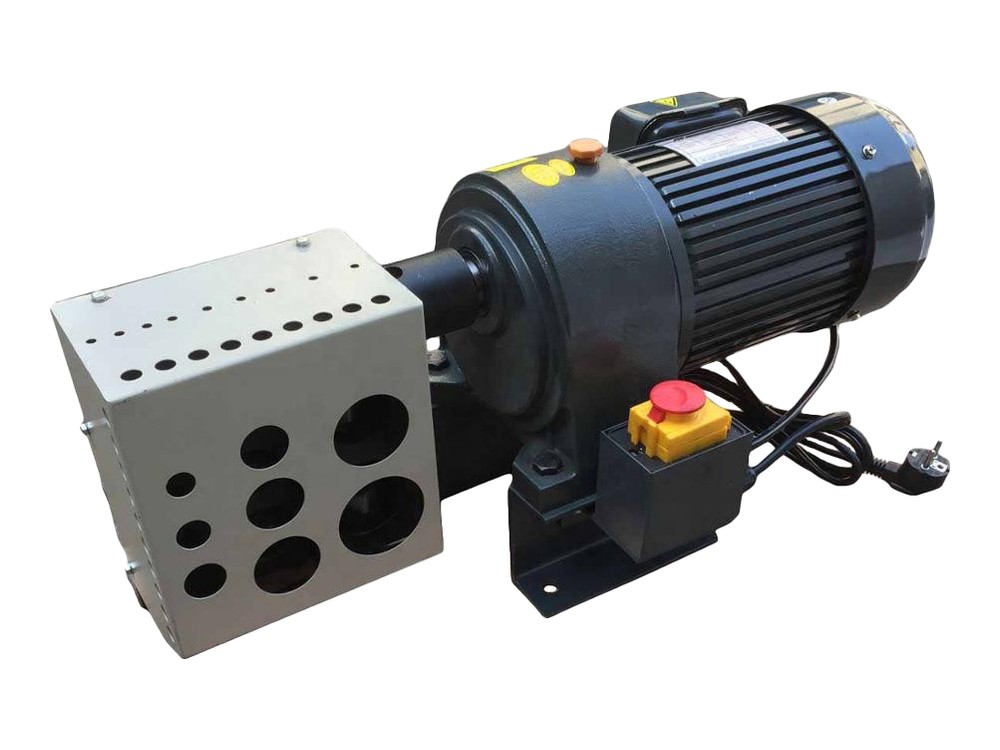

WTM-MNR1-220V — 모터식 · 220V
WTM-MNR1-380V — 모터식 · 380V 삼상

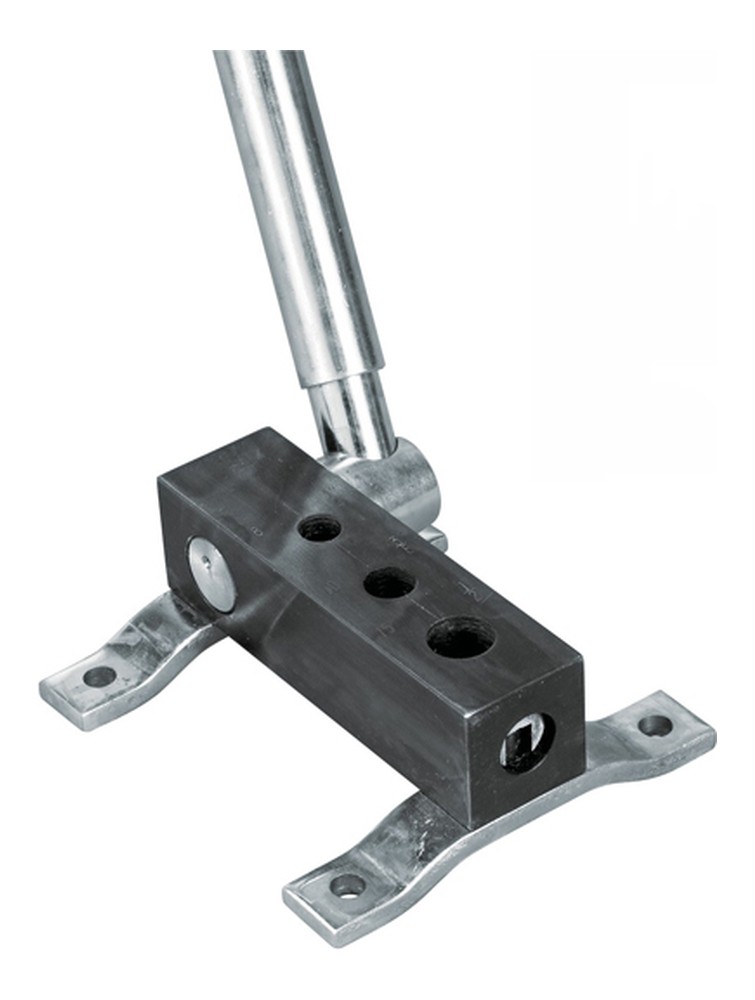

WTM-NR1 — 수동 · 1/4" ~ 1/2"
WTM-NR2 — 수동 · 3/4" ~ 1-1/4"

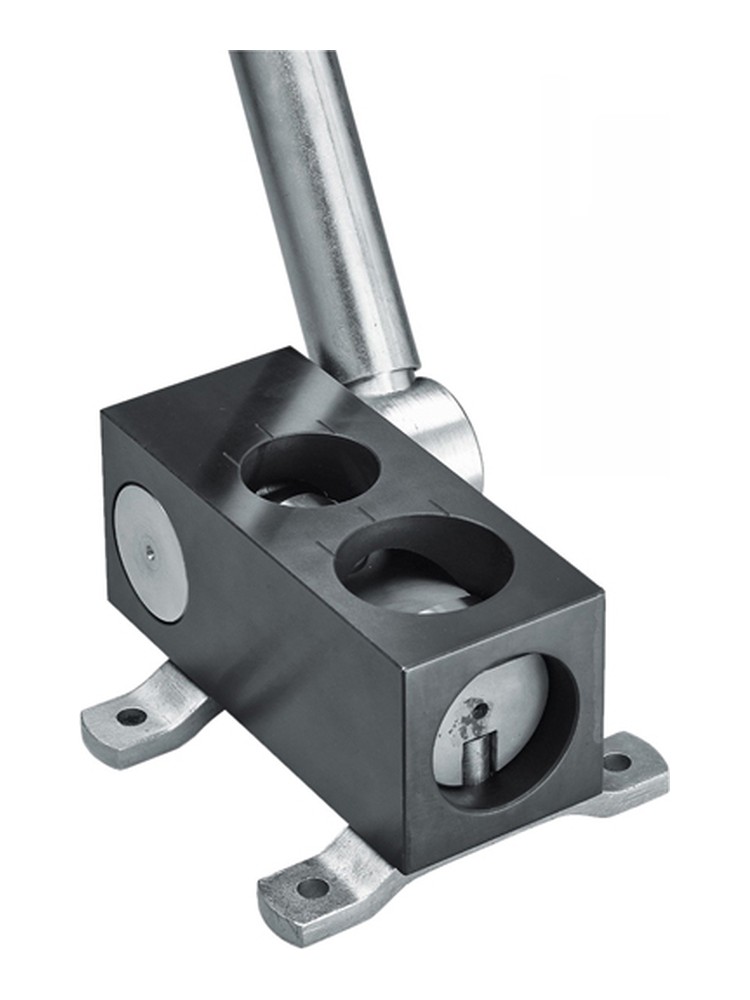

WTM-NR3 — 수동 · 1-1/2" ~ 2"
Video
유압식 2헤드 · 수동식 3종 · 모터식을 저희 공장에서 직접 설명하며 가공한 영상입니다.

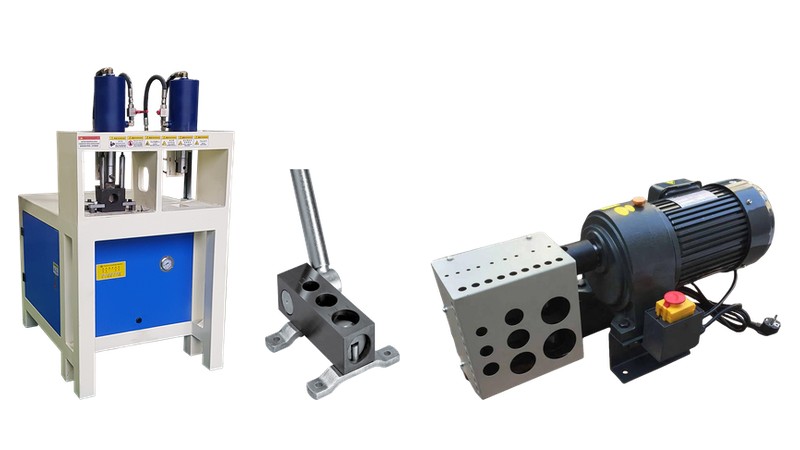

R 노칭기 3가지 — 유압 · 수동 · 모터식 · 창호종합기계 유튜브
Index
이 페이지에서 찾으실 곳
기종과 부속, 주문 안내로 바로 이동하실 수 있습니다.
이 계열 10품목 — 아래에서 기종별 사양을 보실 수 있습니다
How to choose
어느 사양을 고르면 될까요
구경보다 「전원」과 「하루 물량」에 따라 기종이 달라집니다.
전원이 없는 현장
수동식 NR 시리즈입니다. 7.5~16kg이라 작업 위치로 옮겨 그 자리에서 가공하실 수 있습니다.
220V 단상만 있는 작업장
모터식 220V형입니다. 일반 콘센트 전원으로 반복 물량을 가공합니다.
380V 삼상 전원이 있는 공장
모터식 380V형입니다. 기존 삼상 분전반에 연결하실 수 있습니다.
두꺼운 소재 · 대량 반복
유압 2헤드 TP-M100P2입니다. 10ton으로 눌러 두 헤드가 동시에 노칭합니다.
구경이 여러 가지
모터식 한 대가 1/4"~2" 8규격을 모두 가공합니다. 수동은 구경대별로 모델이 나뉩니다.
현장이 자주 바뀌는 경우
수동식은 가볍고 전원 없이 작동해 전원 조건을 따로 확인하지 않아도 됩니다.
Why it matters
노칭이 안 맞으면 용접으로 메우게 됩니다
파이프 교차부는 끝단이 상대 관의 곡면에 붙어야 용접 길이가 짧아집니다. 노칭 모양이 안 맞으면 그 틈을 용접으로 메우게 되고, 그만큼 열이 들어가 변형과 후처리가 늘어납니다. 저희는 가공하실 강관의 외경과 두께를 먼저 확인해 금형을 맞추고, 같은 소재로 시험 노칭을 해 모양을 확인한 뒤 사양을 확정해 드립니다.
TP-M100P2
2헤드 유압 R 노칭기
Hydraulic R-Notching Machine (2 Head) TP-M100P2
01
펀칭 압력 10 ton — 두꺼운 소재도 한 번에모터식·수동식보다 두꺼운 소재를 10톤 유압으로 눌러 가공합니다.
02
유압실린더 2기 — 2헤드 동시 노칭1헤드 기계에서 두 번 고정해야 하는 작업을 한 사이클에 끝냅니다.
03
공압 불필요 · 5.5kW — 컴프레셔 없이 단독 운용에어 배관이 없는 구역에도 380V 전원만으로 설치하실 수 있습니다.
| 모델 | TP-M100P2 |
|---|
| 사용전원 | 380V |
|---|
| 소비전력 | 5.5kW |
|---|
| 공기압력 | 무 (유압 단독) |
|---|
| 가공 능력 | 펀칭 압력 10 ton |
|---|
| 기계크기 | 1,100 × 1,800 × 1,500 mm |
|---|
| 중량 | 400 kg |
|---|
| 원산지 | 중국산 |
|---|
| 제품 상태 | 주문제작 |
|---|
TP-M100P2
유압식 실물 · 작업 사진
출고 전 점검과 고객 현장에서 찍은 사진입니다.

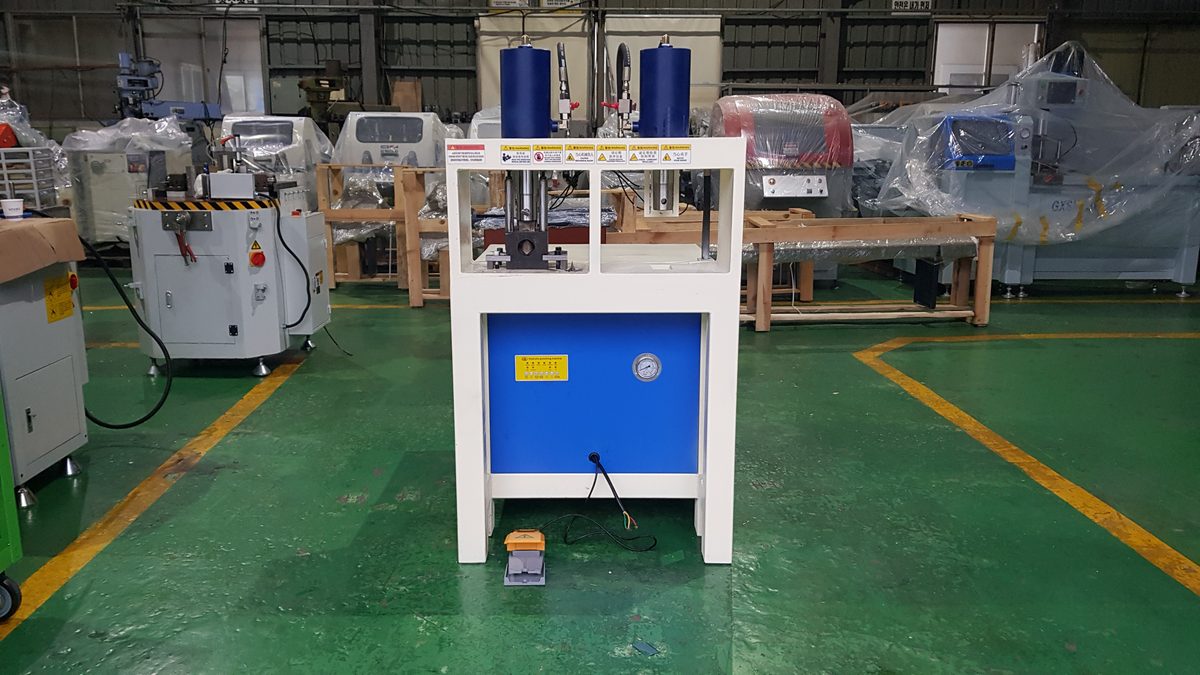

2헤드 유압 R 노칭기 본체 — 출고 전 점검

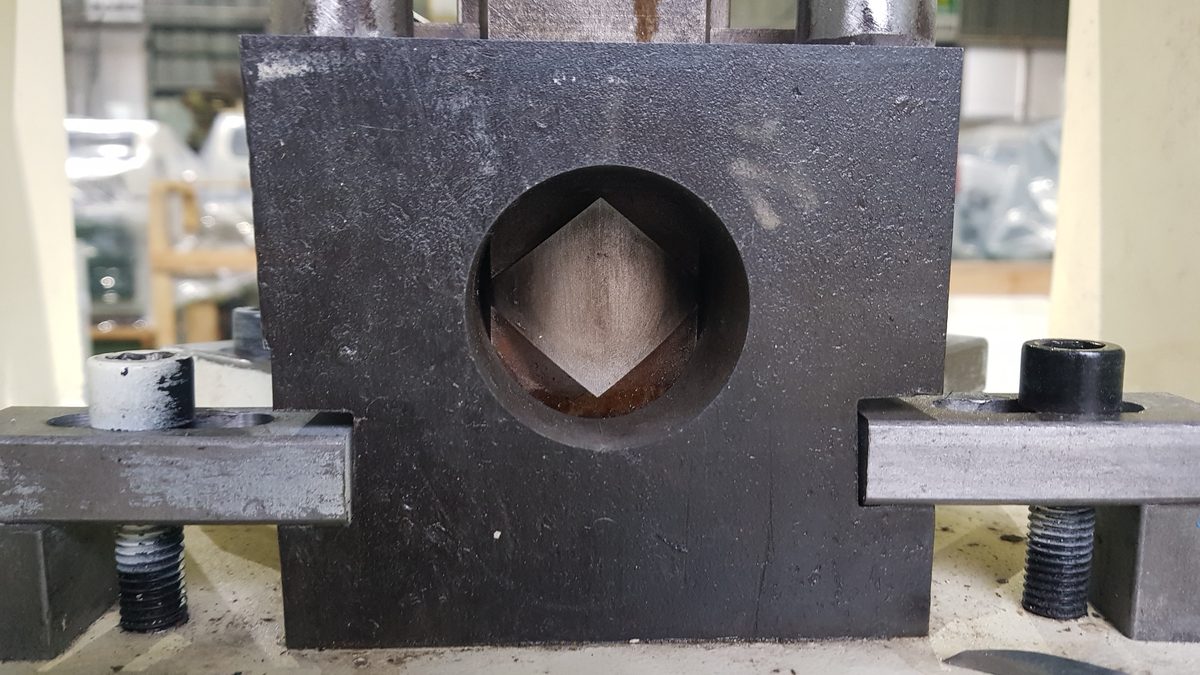

금형 — 파이프가 놓이는 V자 홈과 고정 블록

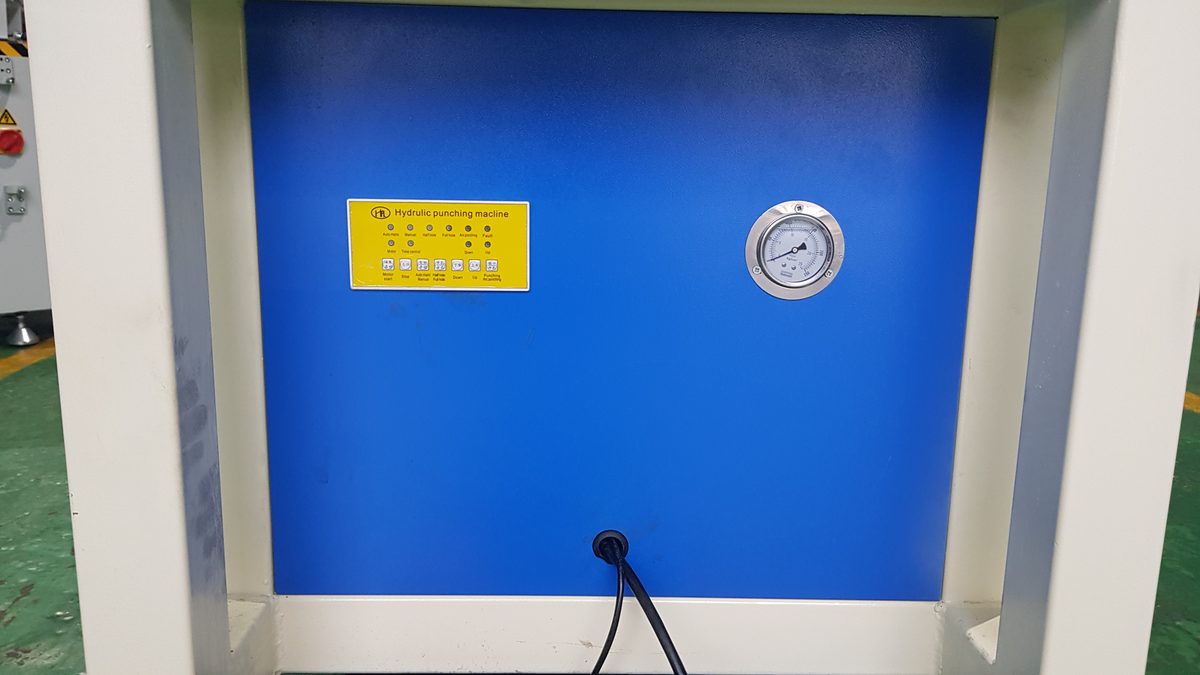

조작부 — 유압 압력계와 작동 버튼

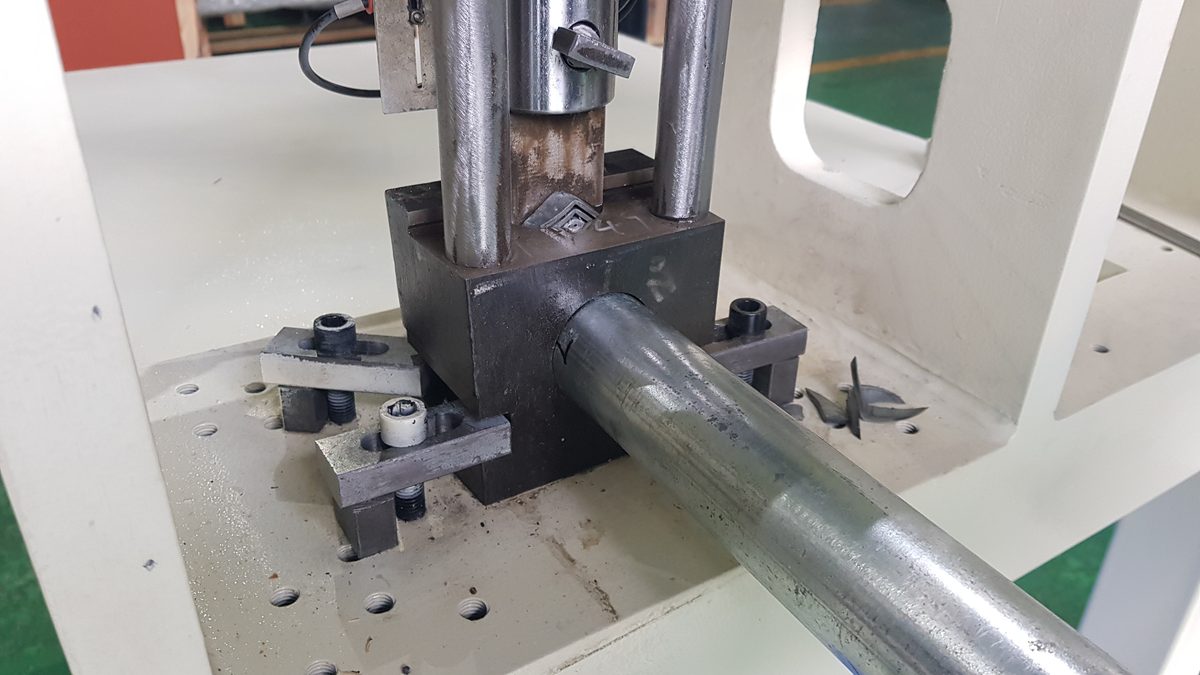

가공 — 파이프를 고정하고 윗금형을 내립니다

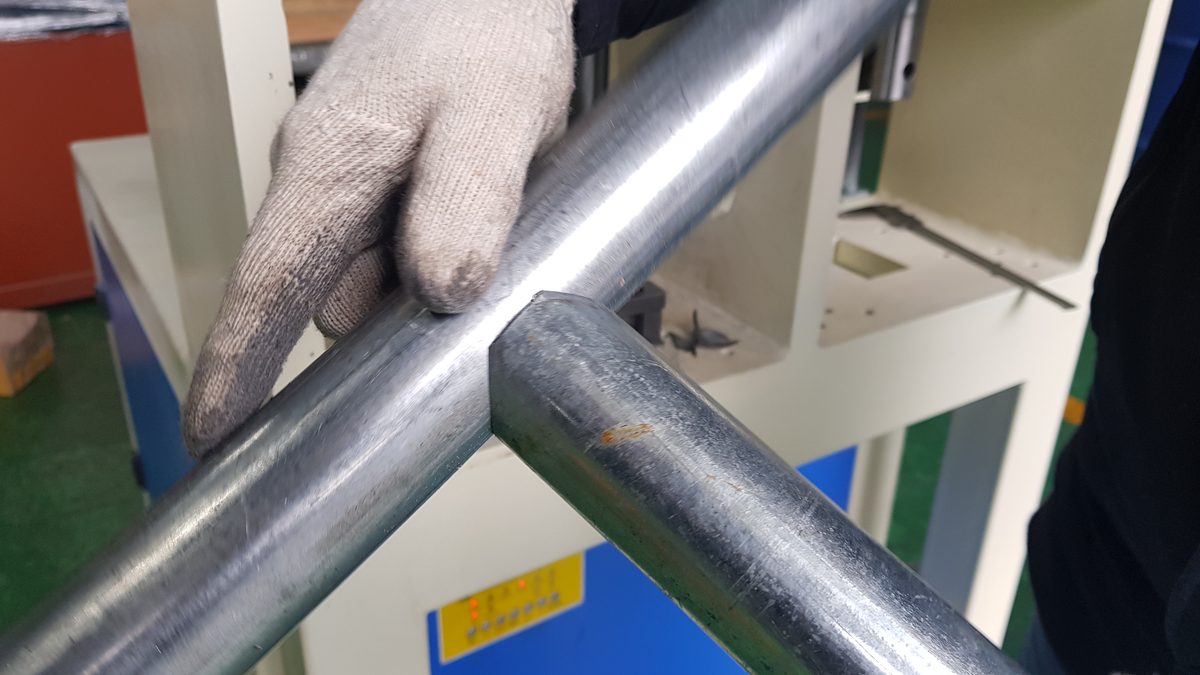

맞춤 확인 — 가공한 끝단을 다른 파이프에 대어 봅니다

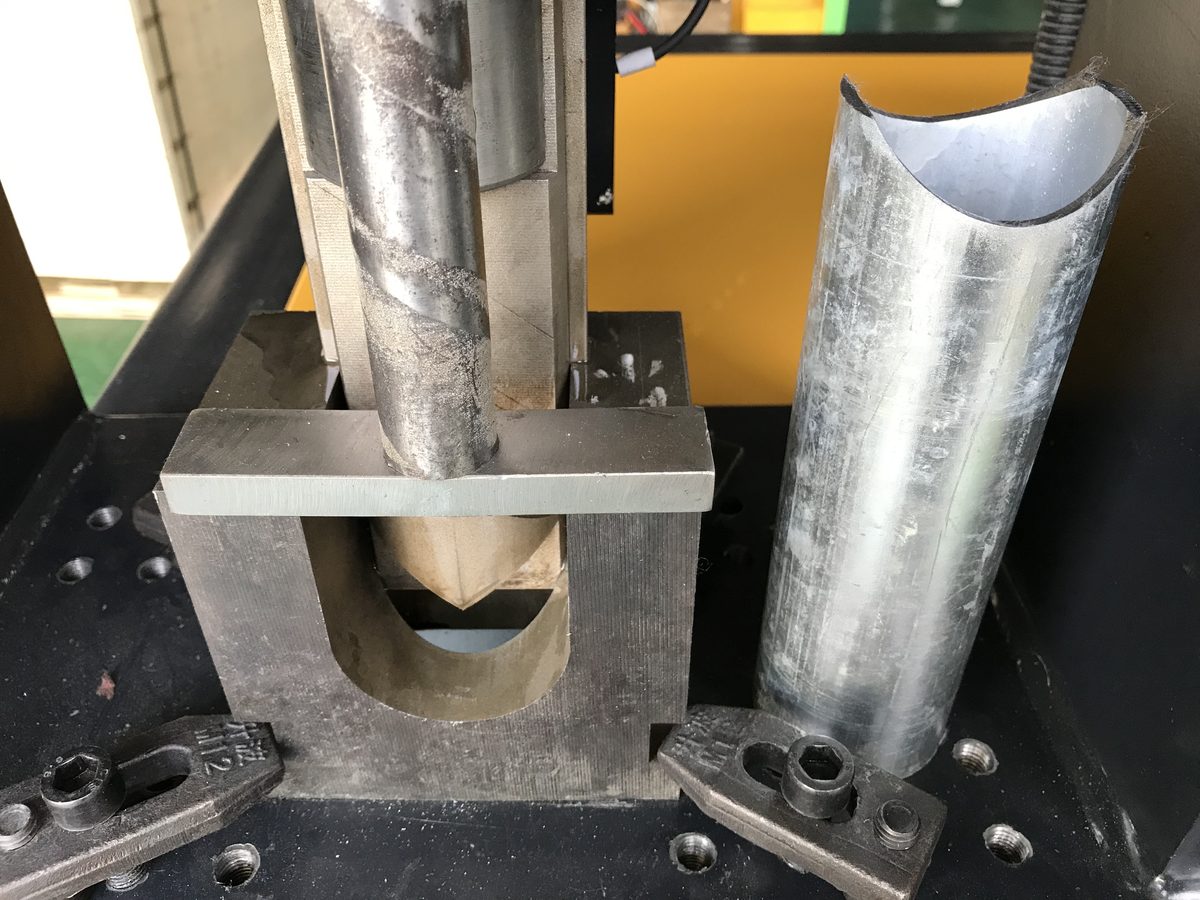

현장 — 고객 공장에서 강관 끝단을 가공합니다
Video

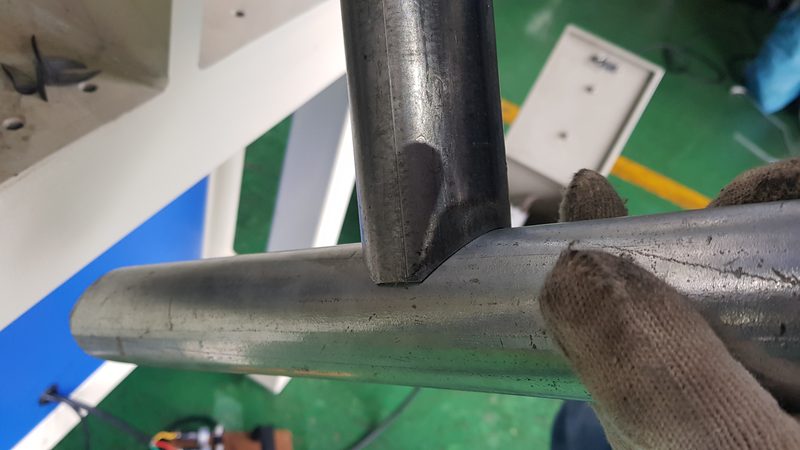

사용 방법과 2도 상하 가공 설정 — TP-M100P2 · 창호종합기계 유튜브
WTM-MNR1-220V
모터식 R 노칭기 (220V)
Electric Pipe Notching Machine WTM-MNR1-220V
01
가공범위 1/4" ~ 2" — 강관 8규격 한 대로수동식에서는 3대로 나뉘는 8개 구경을 한 대로 가공합니다.
02
220V 2.2kW — 단상 전원으로 반복 가공수동식에서 레버로 하던 작업을 모터가 대신합니다.
03
92kg · 680 × 350 × 350mm — 작업대 옆 설치유압식(400kg)보다 작고 가벼워 지금 사용하시는 작업대 옆에 설치하실 수 있습니다.
| 모델 | WTM-MNR1 |
|---|
| 사용전원 | 220V |
|---|
| 소비전력 | 2.2kW |
|---|
| 공기압력 | 무 |
|---|
| 가공 능력 | 1/4", 3/8", 1/2", 3/4", 1", 1-1/4", 1-1/2", 2" (강관 두께 최대 3mm · Φ51mm) |
|---|
| 기계크기 | 680 × 350 × 350 mm |
|---|
| 중량 | 92 kg |
|---|
| 원산지 | 중국산 |
|---|
| 제품 상태 | 주문제작 |
|---|
WTM-MNR1-380V
모터식 R 노칭기 (380V)
Electric Pipe Notching Machine WTM-MNR1-380V
01
380V 삼상 — 공장 전원에 연결220V 단상 배선을 따로 설치하지 않고 기존 삼상 분전반에 연결하실 수 있습니다.
02
220V형과 같은 가공범위 1/4" ~ 2"전압만 다를 뿐 가공 구경·두께·본체는 220V형과 같습니다 — 현장 전원에 맞춰 고르시면 됩니다.
03
92kg · 680 × 350 × 350mm — 220V형과 같은 크기외형과 중량이 220V형과 동일합니다.
| 모델 | WTM-MNR1 |
|---|
| 사용전원 | 380V 3선식 |
|---|
| 소비전력 | 2.2kW |
|---|
| 공기압력 | 무 |
|---|
| 가공 능력 | 1/4", 3/8", 1/2", 3/4", 1", 1-1/4", 1-1/2", 2" (강관 두께 최대 3mm · Φ51mm) |
|---|
| 기계크기 | 680 × 350 × 350 mm |
|---|
| 중량 | 92 kg |
|---|
| 원산지 | 중국산 |
|---|
| 제품 상태 | 주문제작 |
|---|
WTM-MNR1
모터식 실물 · 작업 사진
25A·40A 강관을 가공한 사진입니다. 220V와 380V는 전압만 다르고 구조가 같아 사진을 함께 실었습니다.

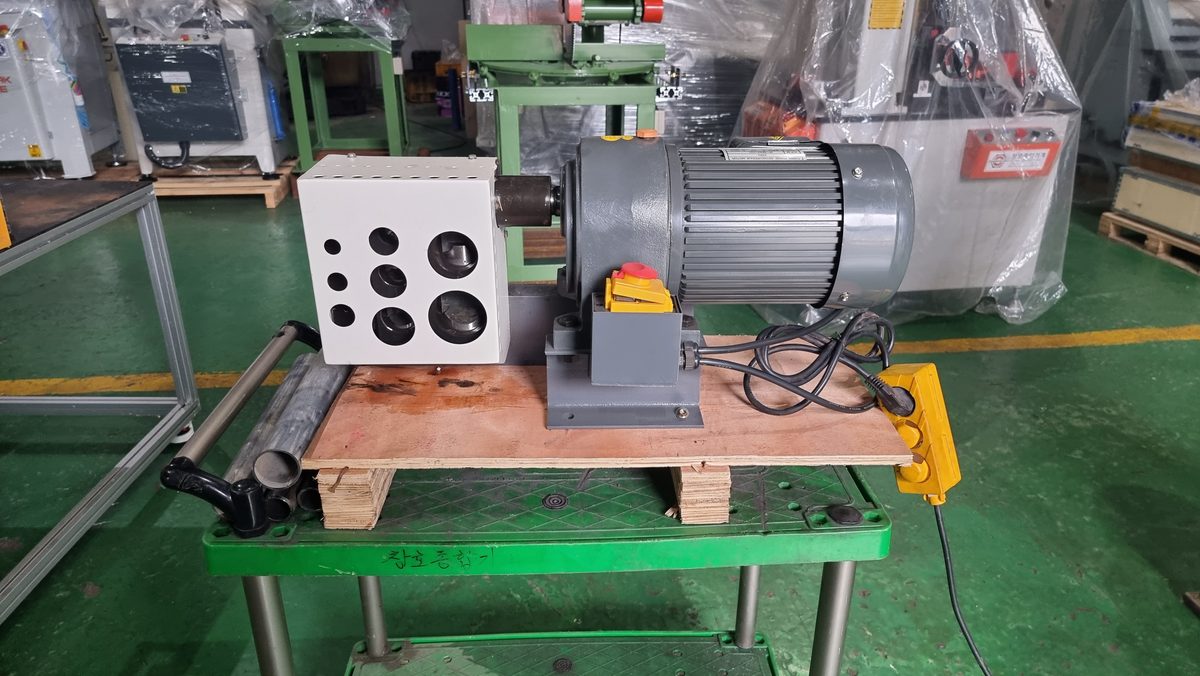

모터식 R 노칭기 본체 — 220V와 380V가 같은 구조입니다

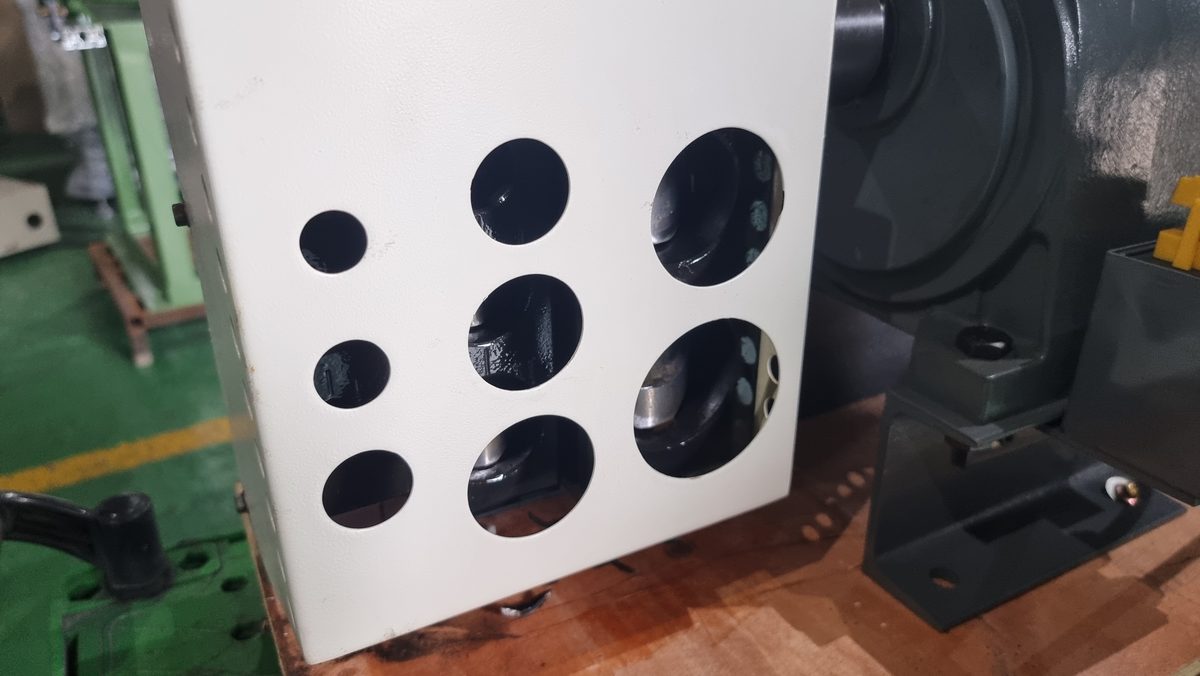

금형판 — 구경별 구멍이 한 판에 모여 있습니다

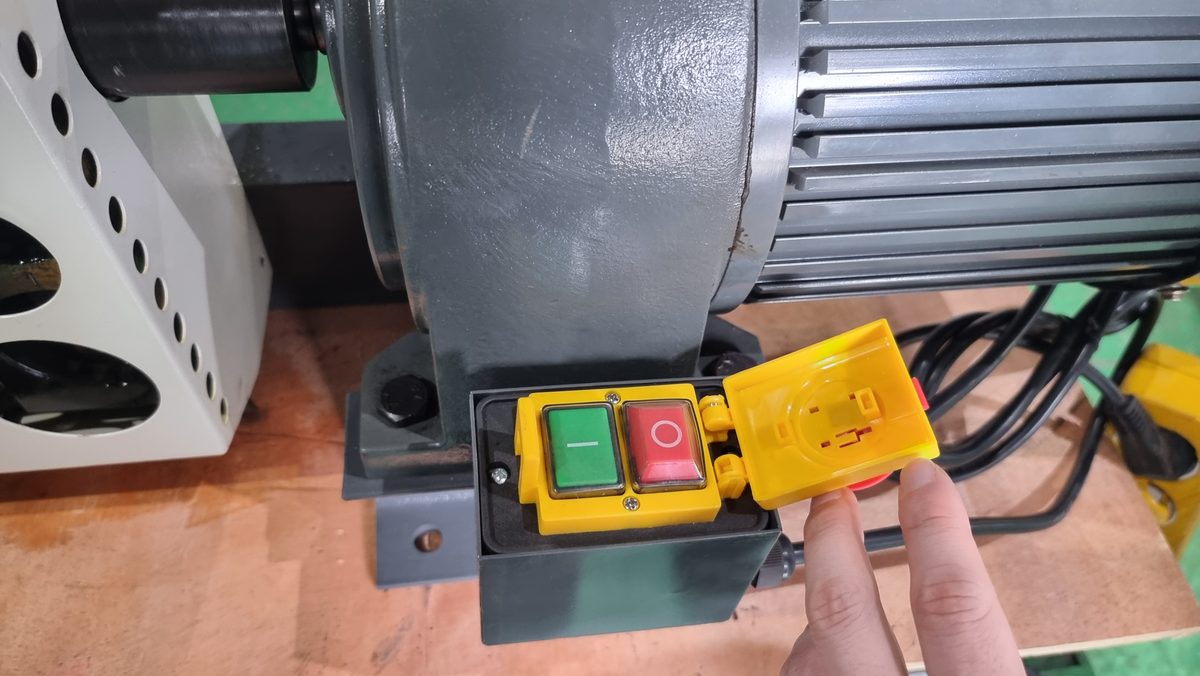

조작 — 버튼을 눌러 모터를 작동합니다

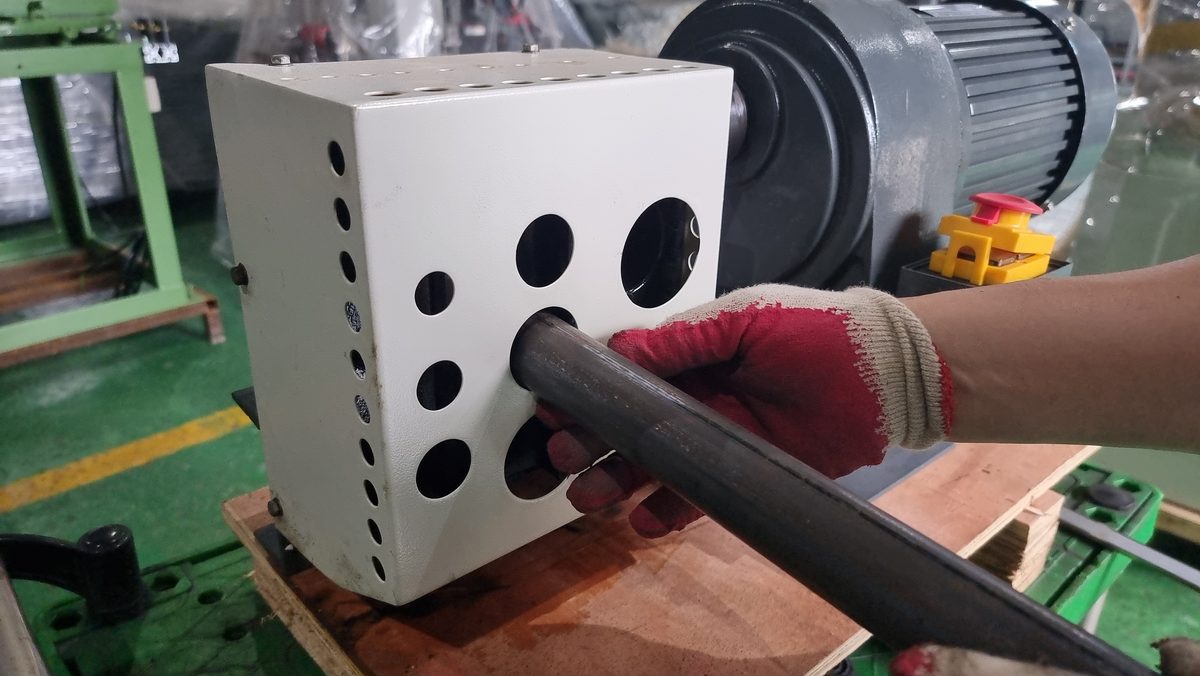

가공 — 금형 구멍에 파이프를 밀어 넣습니다
가공 결과 — R 모양으로 가공된 강관 끝단

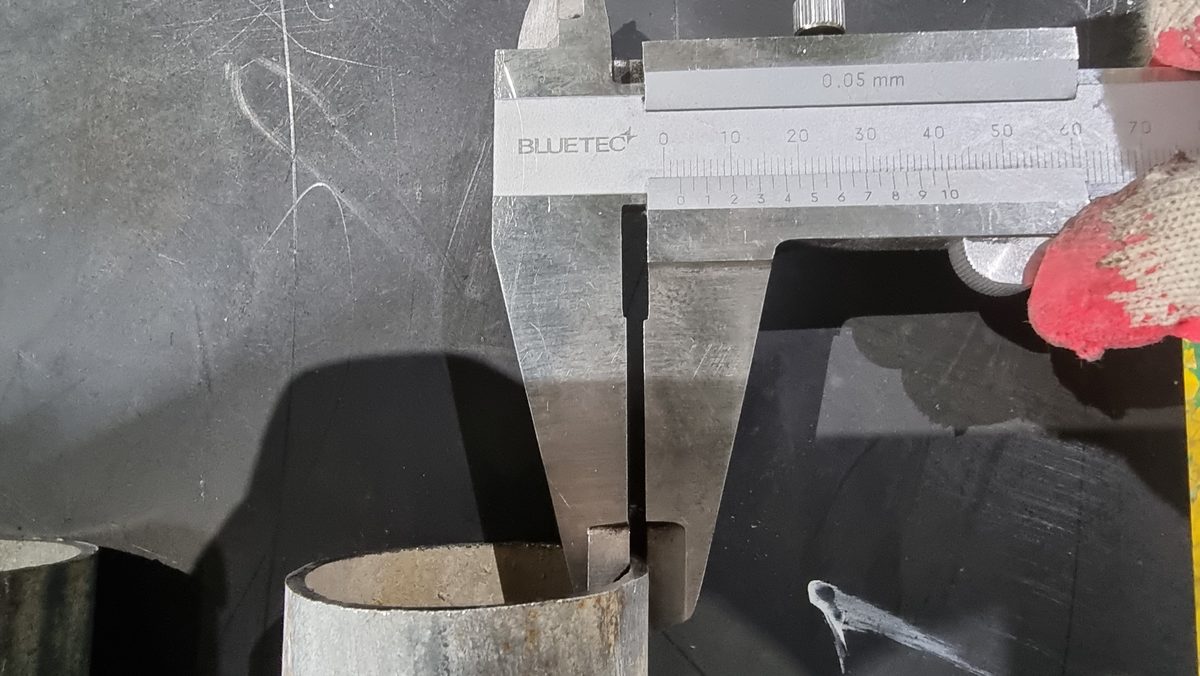

치수 확인 — 가공 깊이를 캘리퍼스로 잽니다
Video

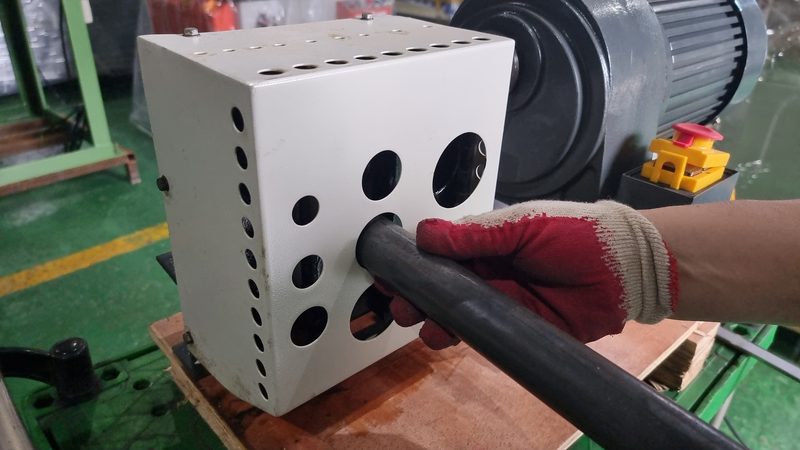

25A·40A 강관 끝단 가공 — WTM-MNR1 · 창호종합기계 유튜브
WTM-NR1
수동식 R 노칭기 (소구경)
Manual R-Notching Machine WTM-NR1
01
1/4" · 3/8" · 1/2" — 소구경 강관용소구경만 가공하신다면 모터식 없이 이 기종으로 충분합니다.
02
7.5kg 수동 — 전원 없이 현장 노칭7.5kg이라 작업 위치로 옮겨 그 자리에서 노칭하실 수 있습니다.
03
NR2 · NR3와 규격 확장구경이 커지면 NR2 · NR3를 함께 갖춰 범위를 넓히실 수 있습니다.
| 모델 | WTM-NR1 |
|---|
| 사용전원 | 수동 (무전원) |
|---|
| 가공 능력 | 1/4", 3/8", 1/2" (강관 두께 최대 3mm) |
|---|
| 기계크기 | 500 × 180 × 160 mm |
|---|
| 중량 | 7.5 kg |
|---|
| 원산지 | 중국산 |
|---|
| 제품 상태 | 주문제작 |
|---|

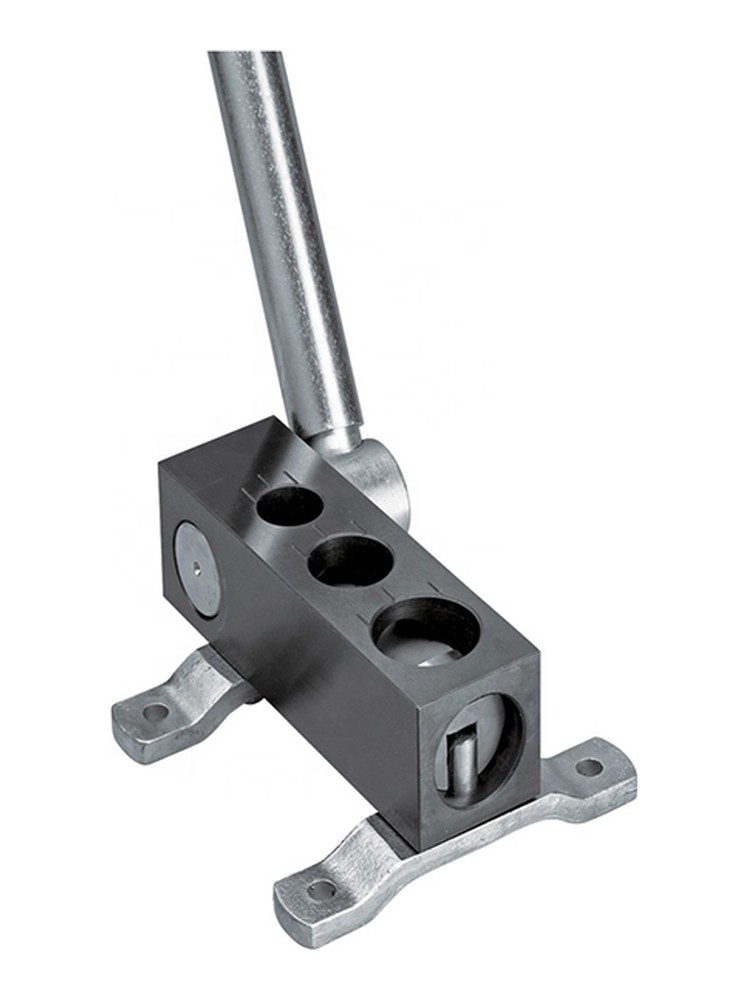

WTM-NR2
수동식 R 노칭기 (중구경)
Manual R-Notching Machine WTM-NR2
01
3/4" · 1" · 1-1/4" — 중구경 강관용NR1(1/2" 이하)보다 큰 구경의 강관을 가공합니다.
02
9kg 수동 — 전원 없이 현장 노칭전원이 없는 시공 현장이나 옥외 작업에서도 그대로 사용하실 수 있습니다.
03
NR1 · NR3와 규격 확장NR1·NR3를 함께 두시면 1/4"부터 2"까지 수동으로 가공하실 수 있습니다.
| 모델 | WTM-NR2 |
|---|
| 사용전원 | 수동 (무전원) |
|---|
| 가공 능력 | 3/4", 1", 1-1/4" (강관 두께 최대 3mm) |
|---|
| 기계크기 | 500 × 180 × 160 mm |
|---|
| 중량 | 9 kg |
|---|
| 원산지 | 중국산 |
|---|
| 제품 상태 | 주문제작 |
|---|
WTM-NR3
수동식 R 노칭기 (대구경)
Manual R-Notching Machine WTM-NR3
01
1-1/2" · 2" — 수동식 최대 구경수동식 3종 가운데 구경이 가장 큽니다.
02
16kg 프레임 — 대구경 노칭용NR1(7.5kg)의 두 배가 넘는 무게라 대구경 노칭에서도 본체가 안정적입니다.
03
NR1 · NR2와 규격 확장NR1·NR2와 함께 두시면 1/4"부터 2"까지 수동으로 가공하실 수 있습니다.
| 모델 | WTM-NR3 |
|---|
| 사용전원 | 수동 (무전원) |
|---|
| 가공 능력 | 1-1/2", 2" (강관 두께 최대 3mm) |
|---|
| 기계크기 | 500 × 180 × 160 mm |
|---|
| 중량 | 16 kg |
|---|
| 원산지 | 중국산 |
|---|
| 제품 상태 | 주문제작 |
|---|
WTM-NR1 · NR2 · NR3
수동식 실물 · 작업 사진
알루미늄 파이프 끝단을 가공하고 맞춰 본 사진입니다.

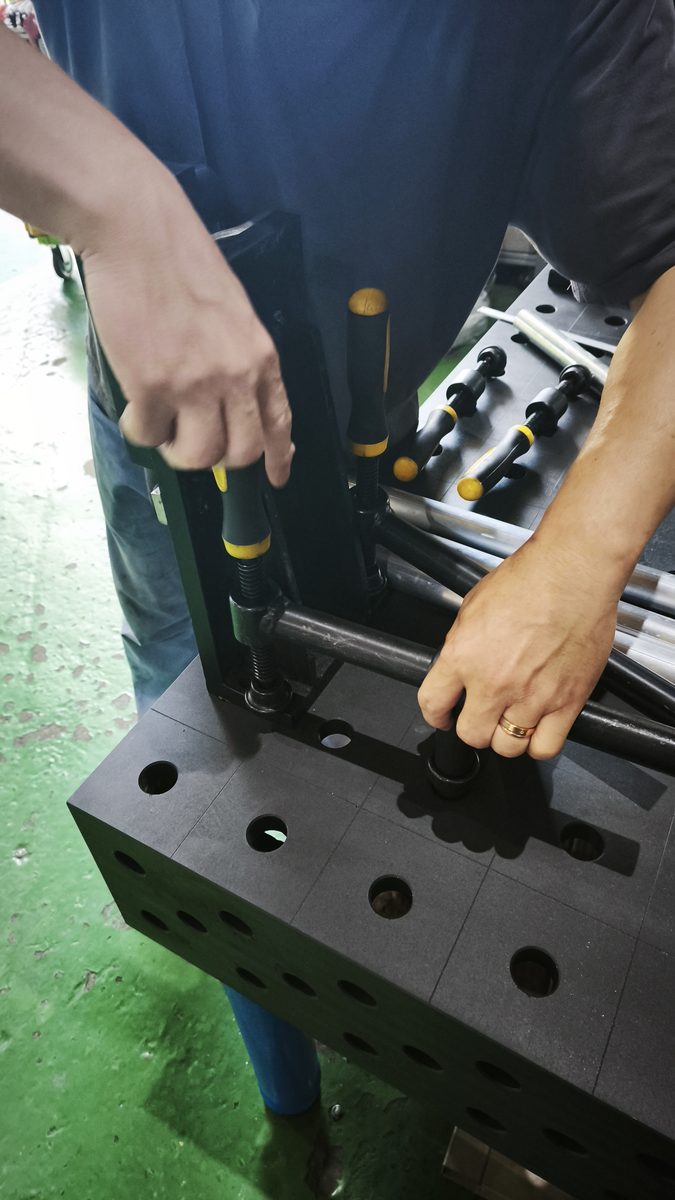

조작 — 레버를 눌러 가공합니다. 전원이 필요 없습니다

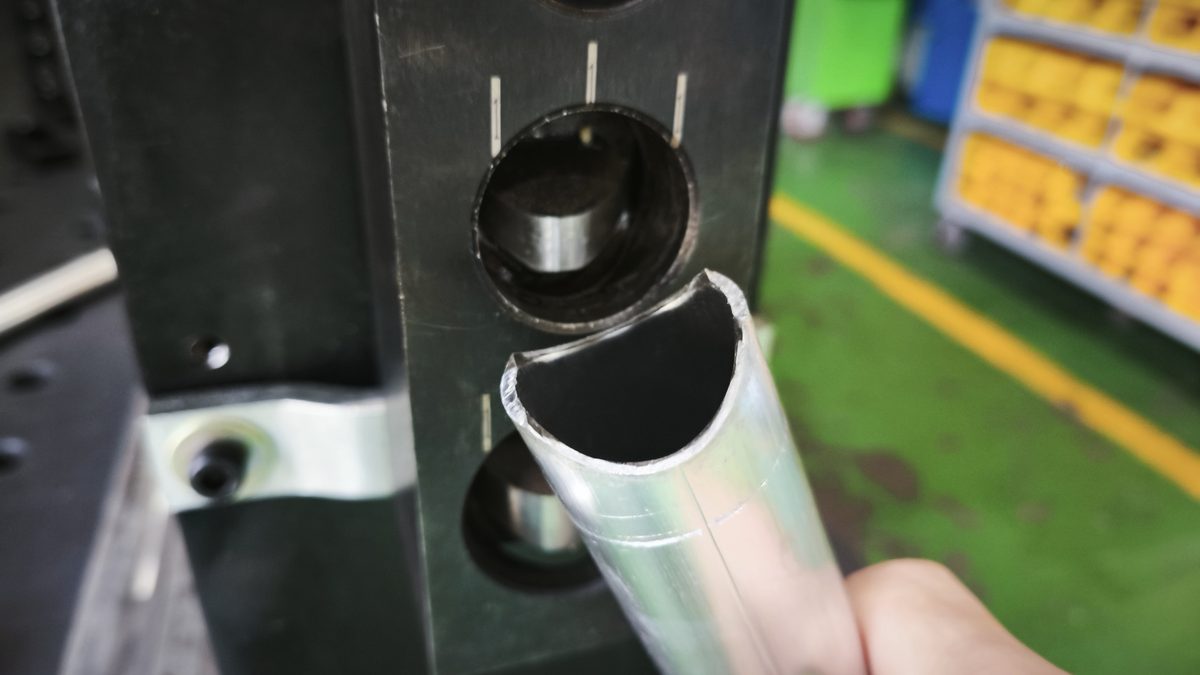

가공 결과 — 알루미늄 파이프 끝단이 R 모양으로 가공됐습니다

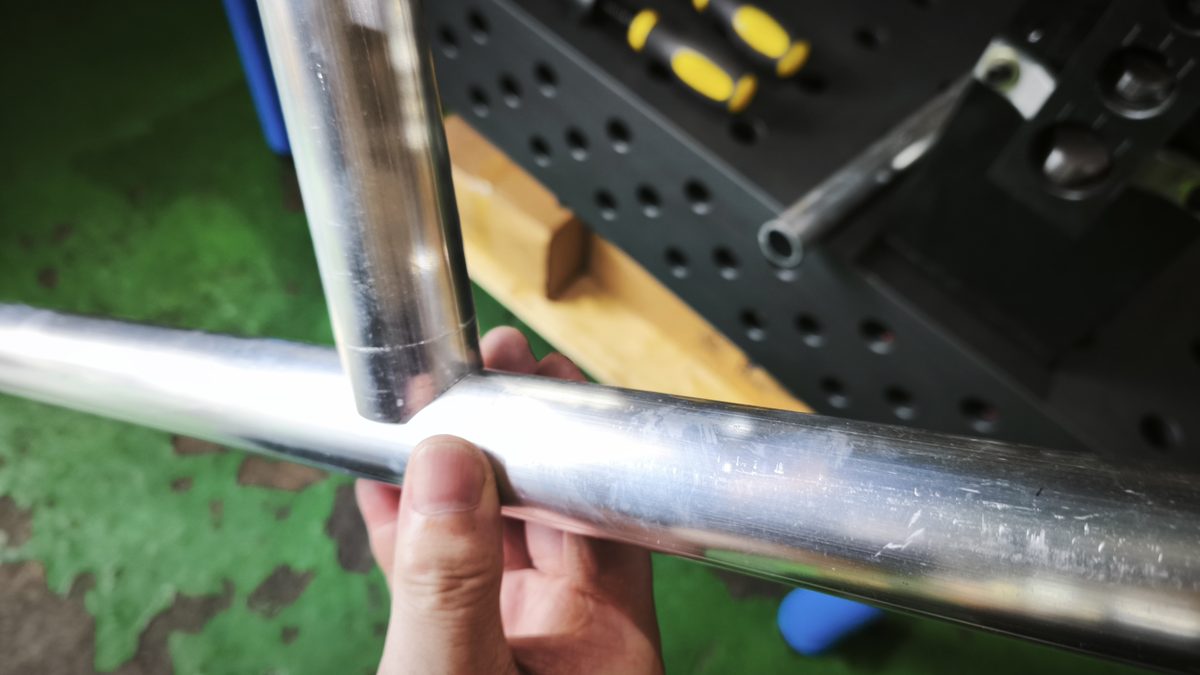

맞춤 확인 — 가공한 끝단을 다른 파이프에 대어 봅니다

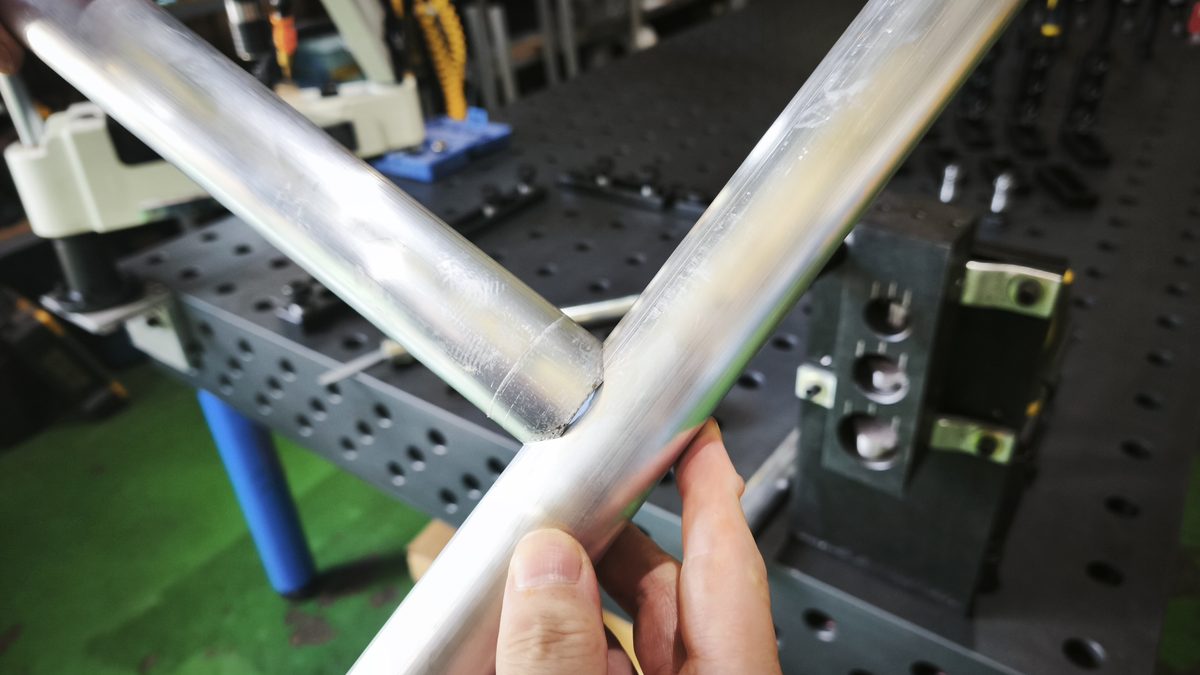

조립 — 파이프 두 개가 T자로 맞물립니다

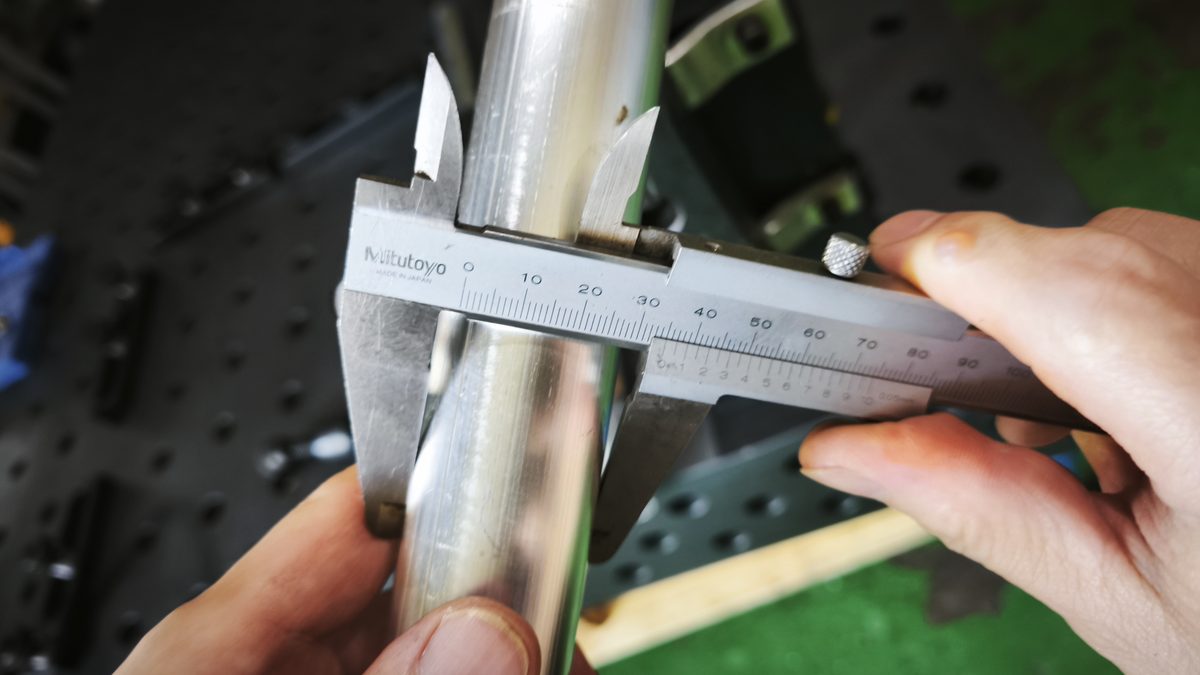

치수 확인 — 파이프 외경을 캘리퍼스로 잽니다

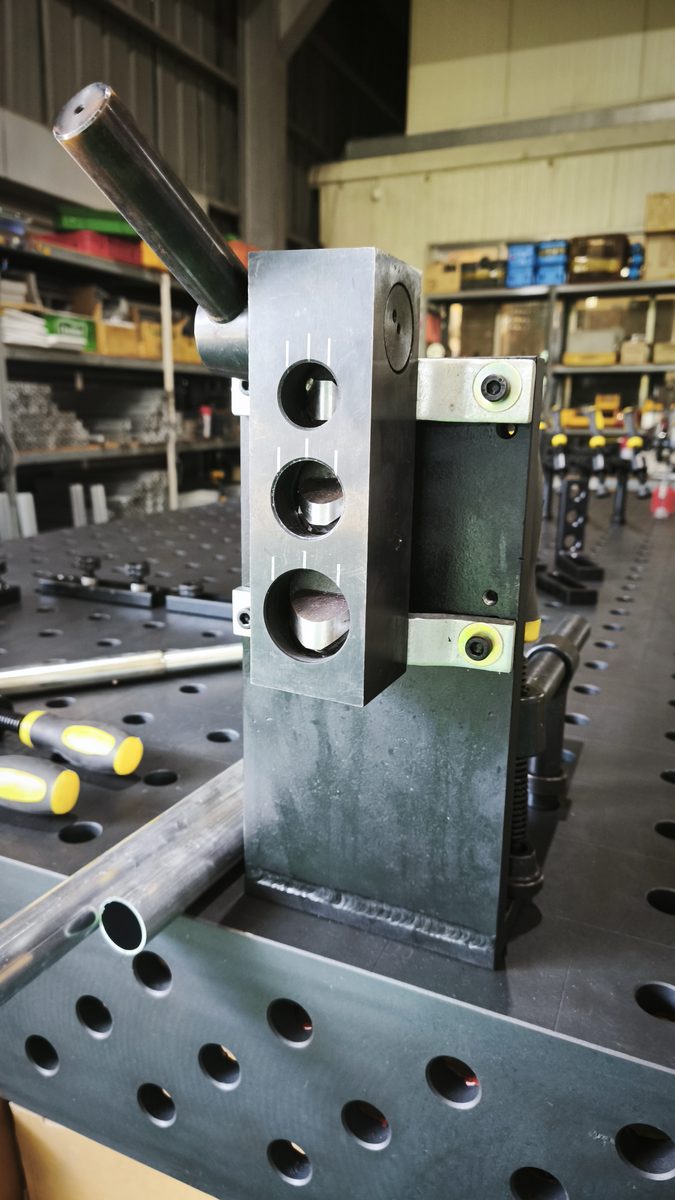

본체 — 구경별 금형 구멍이 세로로 배열돼 있습니다
Video

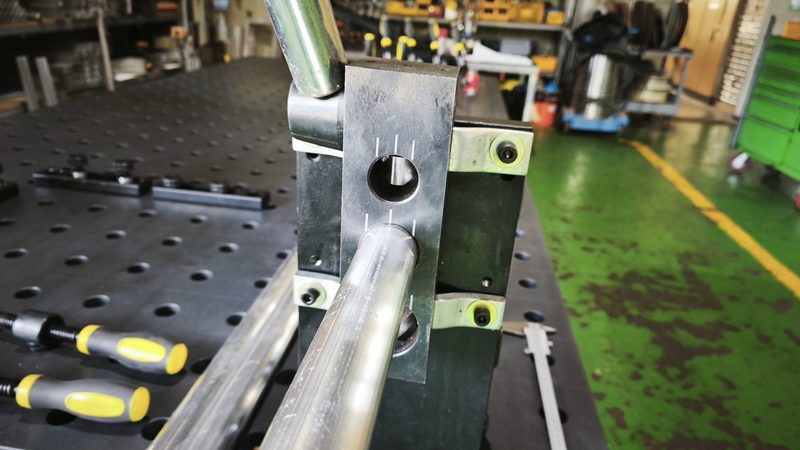

알루미늄 파이프 끝단 R 가공 — WTM-NR1 · NR2 · NR3 · 창호종합기계 유튜브
Real Product
실물 · 가공 결과
전시장에서 촬영한 실사입니다. 금형판, 파이프 투입, 가공된 끝단을 그대로 담았습니다.

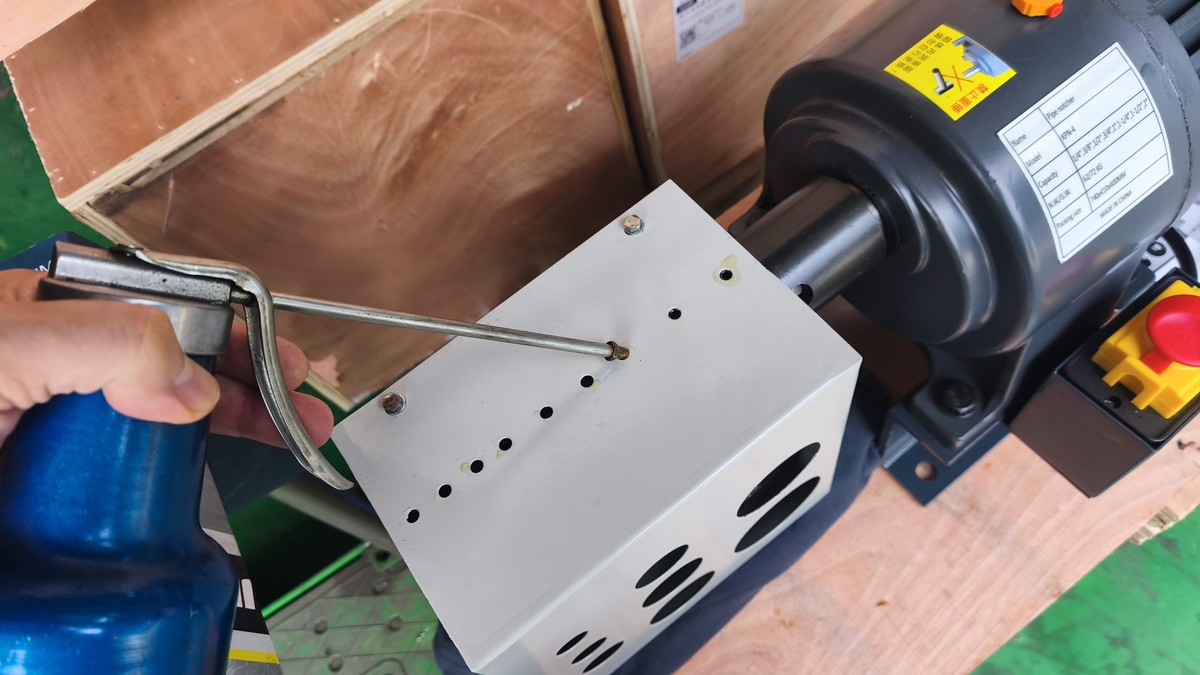

모터식 R 노칭기 — 금형판과 모터부, 파이프 투입 방향

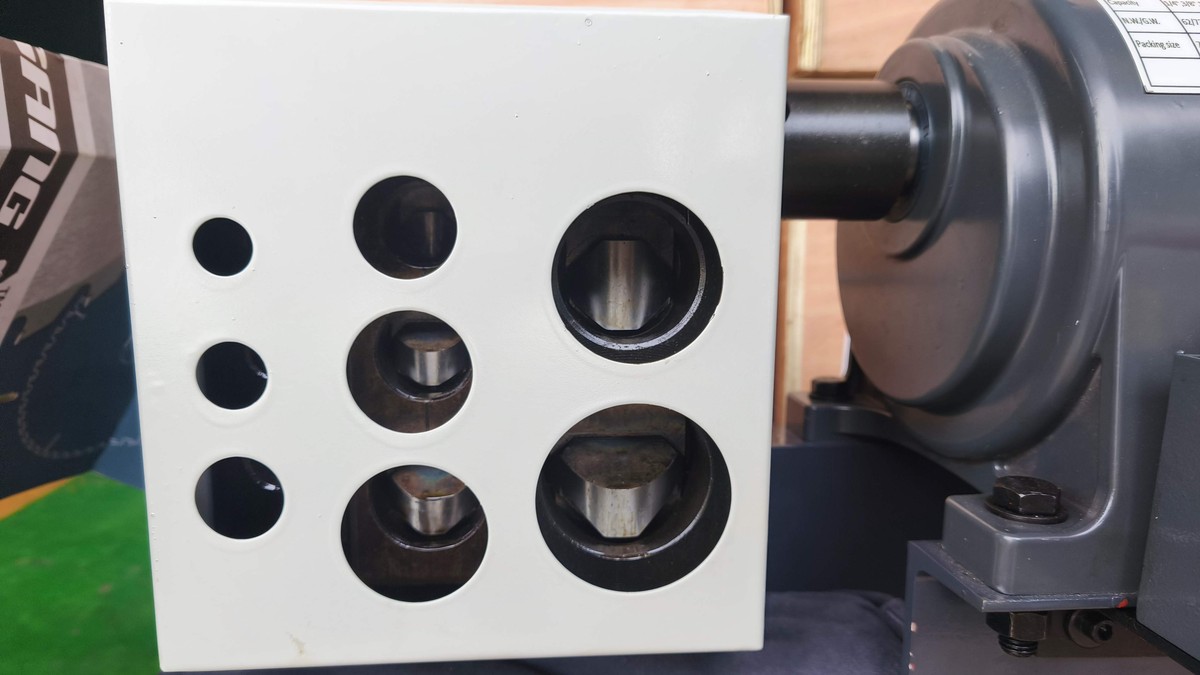

다구경 금형판 — 강관 8규격을 한 판에서 가공합니다

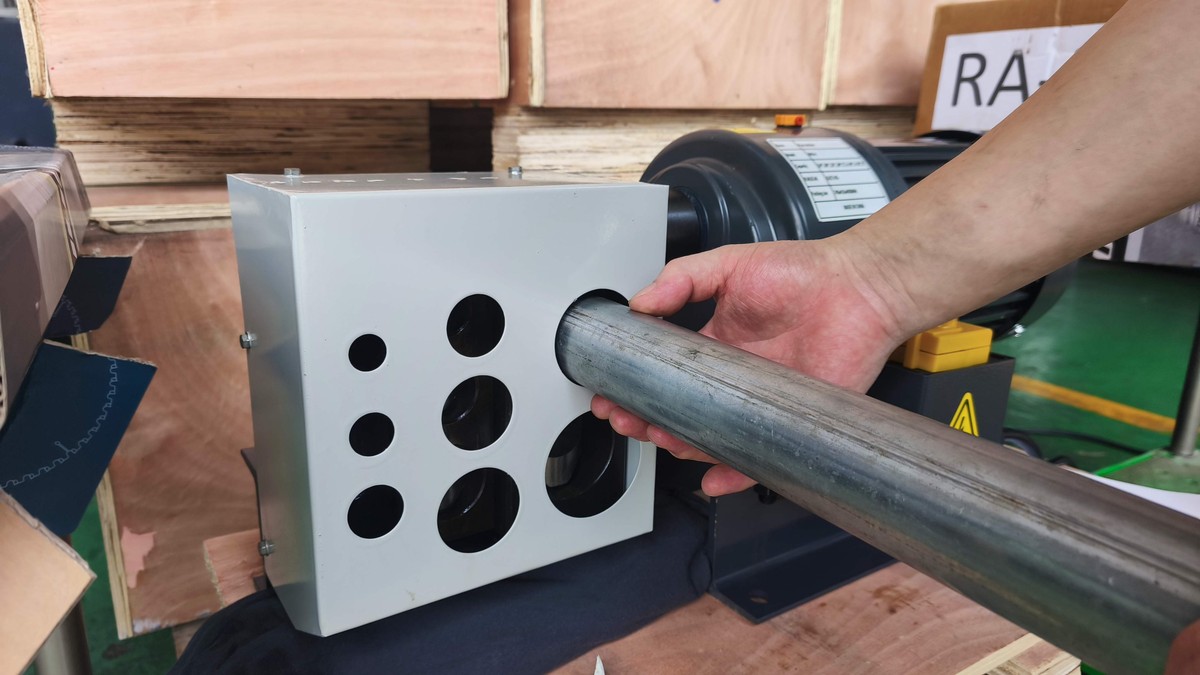

가공 — 금형에 파이프를 맞춰 밀어 넣습니다

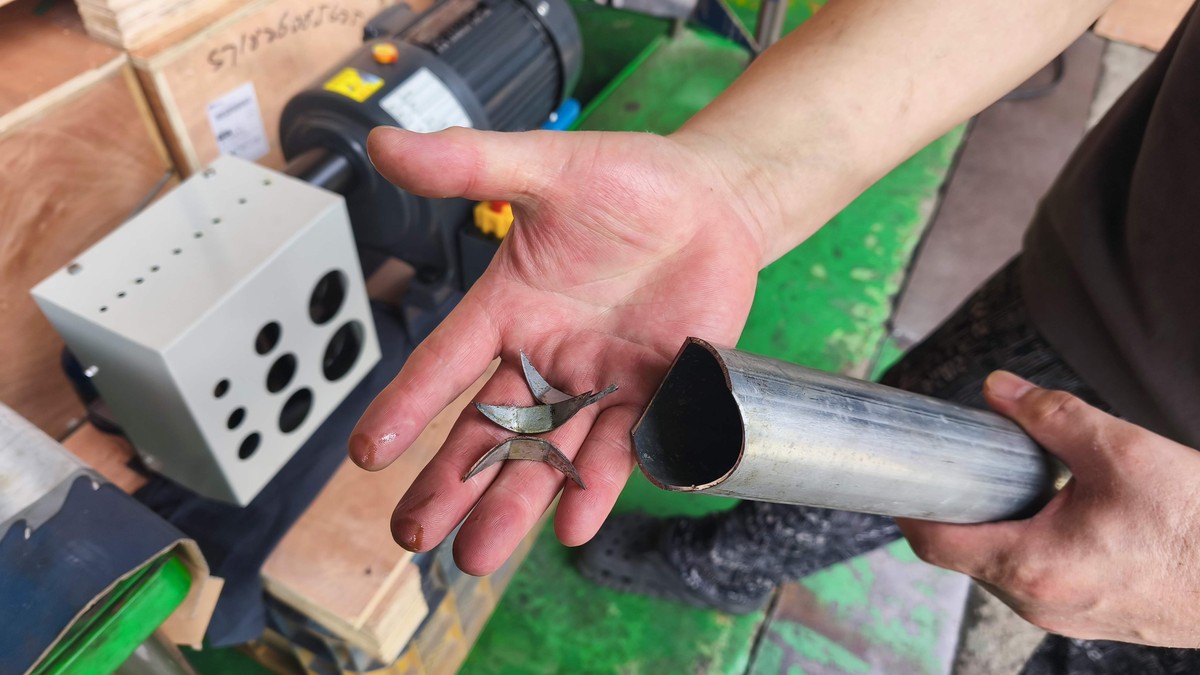

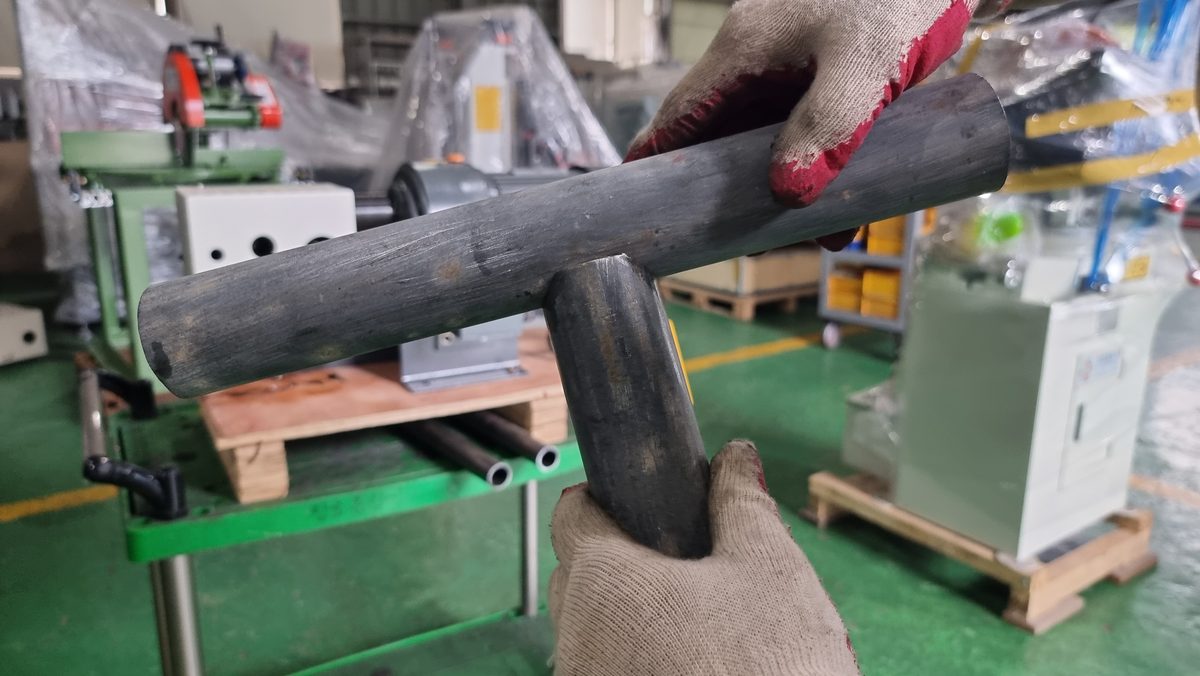

가공 결과 — R 모양으로 가공된 강관 끝단

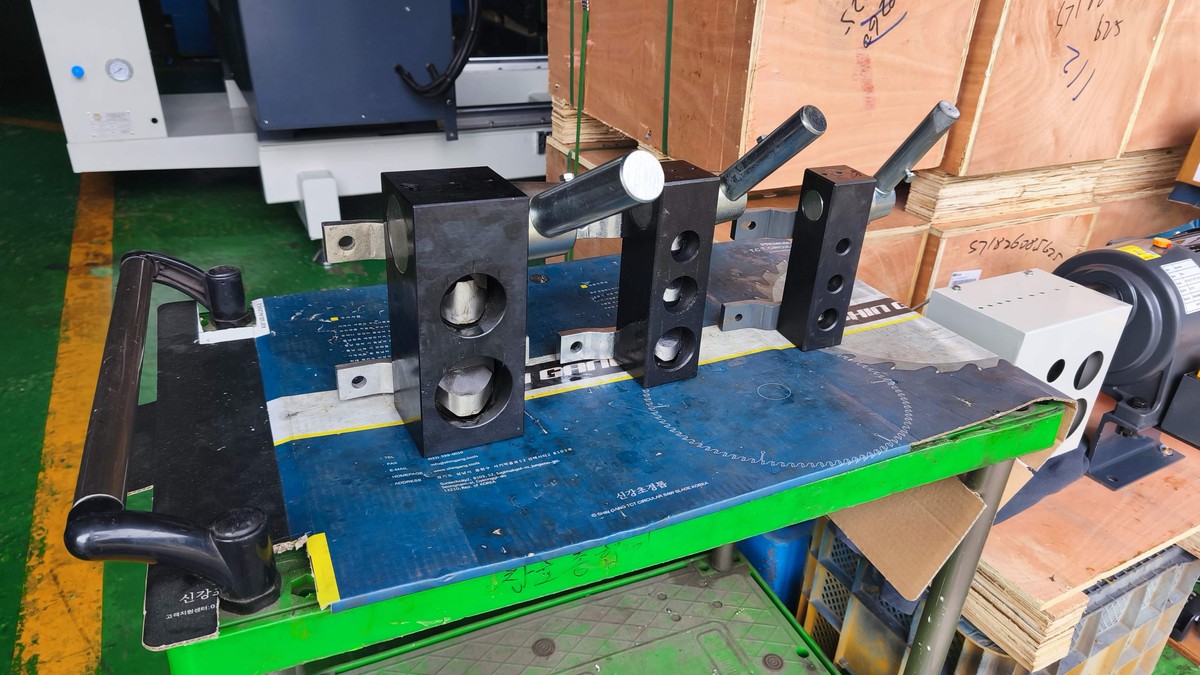

수동식 R 노칭기 3종 — NR1 · NR2 · NR3

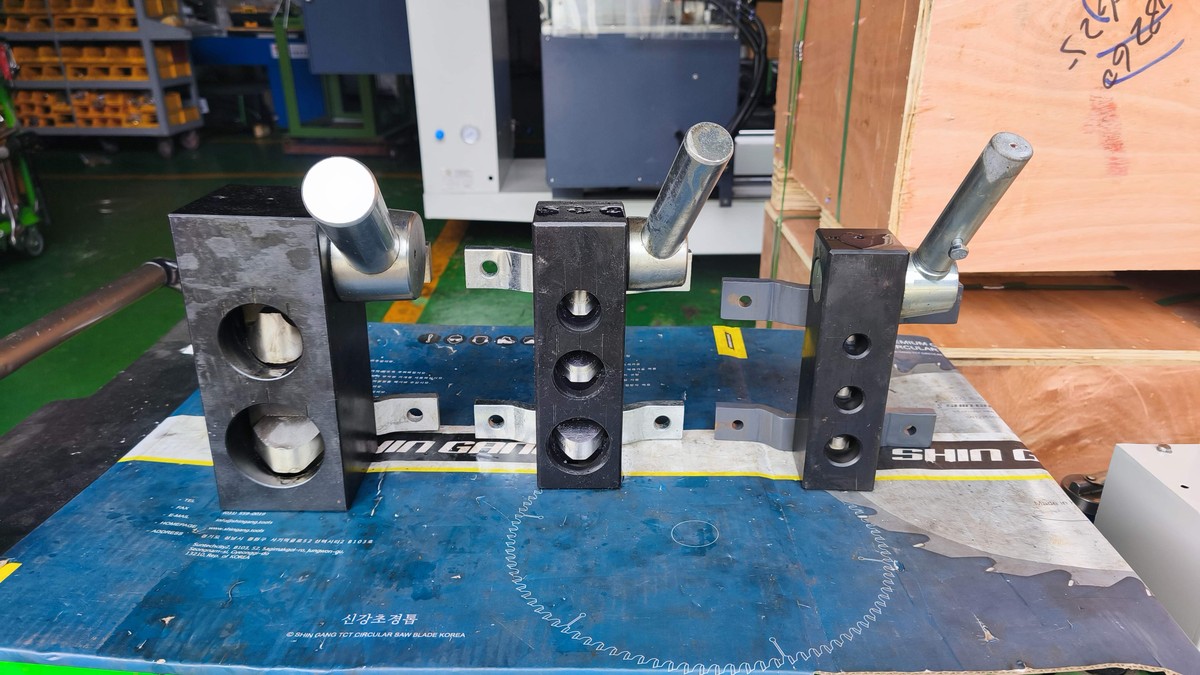

수동식 정면 — 구경대별로 모델이 나뉩니다
Model Line-up
6종 한 표로 비교
전원과 구경을 먼저 보시고, 하루 물량에 따라 유압·모터·수동을 정하실 수 있습니다.
| # | 모델 | 구동 · 가공 구경 | 외형 · 중량 |
|---|
 | 1 | TP-M100P2 | 유압 · 2헤드 | 1,100 × 1,800 × 1,500 mm · 400 kg |
 | 2 | WTM-MNR1-220V | 모터식 · 220V | 680 × 350 × 350 mm · 92 kg |
| 3 | WTM-MNR1-380V | 모터식 · 380V 삼상 | 680 × 350 × 350 mm · 92 kg |
 | 4 | WTM-NR1 | 수동 · 1/4" ~ 1/2" | 500 × 180 × 160 mm · 7.5 kg |
 | 5 | WTM-NR2 | 수동 · 3/4" ~ 1-1/4" | 500 × 180 × 160 mm · 9 kg |
 | 6 | WTM-NR3 | 수동 · 1-1/2" ~ 2" | 500 × 180 × 160 mm · 16 kg |
· 외형·중량은 본체 기준입니다. · 가공 범위는 강관 기준이며 소재와 두께에 따라 달라집니다 — 기종별 값은 각 제원표에서 확인하실 수 있습니다.
Order & Shipping
주문 · 출고 안내
납기·사양·부품·전원·시연·사후 관리를 한자리에 모았습니다.
재고 · 납기
주문제작 기종입니다. 사양을 확정해 주시면 그 시점의 납기를 안내해 드립니다.
사양 확인
가공하실 파이프 외경과 두께를 알려 주시면 맞는 기종을 제안해 드립니다.
금형 · 소모품
금형과 커터는 소모품입니다. 주요 규격은 재고를 두고 있으며, 없는 규격은 확인해서 납기를 알려 드립니다.
전원 조건
설치 현장의 전기 용량을 미리 확인해 주십시오. 전원 사양은 각 기종 제원표에 있습니다.
사전 시연
김해 전시장에서 진행합니다. 가공하실 소재를 직접 가져오셔도 됩니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
사후 관리
수리는 기계를 입고받아 처리합니다. 소모·수리 부품을 재고로 보유하고 있습니다.
