Drill Pipe Notcher
보유하신 드릴에 장착해
파이프 교차부를 가공합니다
Hole-Saw Type Pipe Notchers
별도 동력 없이 전기드릴·드릴프레스에 장착해 사용하는 홀쏘 방식입니다. 각도 0~60° 1도 단위형 1종과 3인치급 50°형 2종이 있습니다.
3/4" ~ 3" 파이프각도 0 ~ 60°
기종 선정 · 견적 문의Line-up
이 페이지의 3종
각도를 바꿔 가며 사용하시는지, 한 각도로 반복하시는지에 따라 맞는 형이 달라집니다.
WTM-HDR-0-60 — 2" · 각도 0~60°
WTM-HDR-A — 3/4" ~ 3" · 50° A형
WTM-HDR-B — 3/4" ~ 3" · 50° B형
Index
이 페이지에서 찾으실 곳
기종과 부속, 주문 안내로 바로 이동하실 수 있습니다.
이 계열 10품목 — 아래에서 기종별 사양을 보실 수 있습니다
How to choose
어느 형을 고르면 될까요
각도를 바꿔 가며 사용하시는지, 한 각도로 반복하시는지에 따라 맞는 형이 달라집니다.
교차 각도가 매번 다른 경우
0-60형입니다. 1도 단위로 각도를 맞춰 도면 그대로 노칭합니다.
50° 한 각도로 반복
HDR-A 또는 B형입니다. 각인 눈금이라 세팅 기준이 그대로 남습니다.
2인치까지만 가공하는 경우
0-60형으로 충분합니다. 5kg이라 들고 다니기 쉽습니다.
3인치 구조관을 가공하는 경우
HDR-A · B형입니다. 일체형 스틸이라 반복 하중에서도 프레임 변형이 적습니다.
드릴프레스가 있는 경우
드릴프레스에 고정해 수직으로 내리므로 구멍 위치가 안정됩니다.
홀쏘가 없는 경우
바이메탈 14PC 세트(WTM-KIT)를 함께 구성하실 수 있습니다.
Why it matters
공구는 있는데 노칭기만 없는 경우
홀쏘 방식 노칭기는 보유하신 전기드릴이나 드릴프레스를 동력으로 사용하므로, 설비를 새로 구입하지 않고 파이프 교차 가공을 시작하실 수 있습니다. 보유하신 드릴의 척 규격과 가공하실 파이프 구경을 알려 주시면 맞는 형과 홀쏘 조합을 제안해 드립니다. 물량이 늘어 반복 작업이 많아지면 모터식·유압식 기종을 검토하실 수 있습니다.

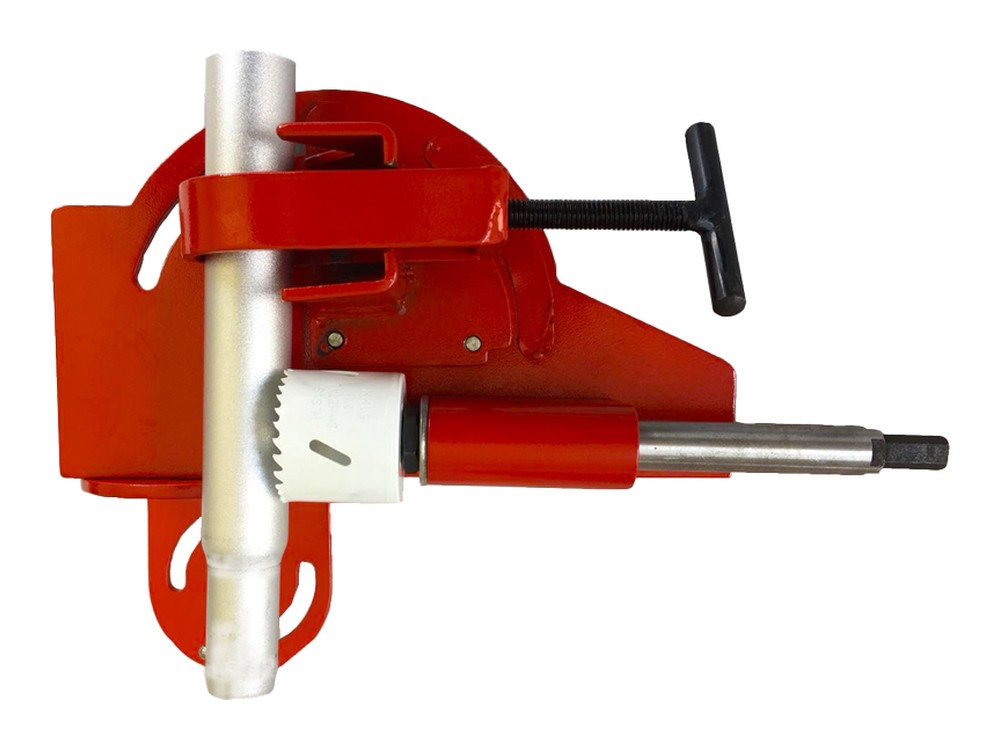

WTM-HDR-0-60
2인치 파이프 드릴 노칭기 (0-60°)
0 to 60 degrees steel tube pipe notcher WTM-HDR-0-60
01
각도 0~60° 1도 단위 — 교차 각도 정밀 세팅사선으로 만나는 파이프 접합부를 도면 각도 그대로 노칭합니다.
02
전기드릴 장착 5kg — 별도 동력 없이 노칭가지고 계신 전기드릴이나 드릴프레스에 장착해 사용하실 수 있어 설비를 새로 구입하지 않으셔도 됩니다.
03
1/2" · 5/8" 아버 홀쏘 장착 — 표준 공구 호환시중 표준 규격 홀쏘를 그대로 구매해 사용하실 수 있습니다.
| 모델 | WTM-HDR-0-60 |
|---|
| 톱날·커터 | 1/2" 및 5/8" 나사식 아버 홀쏘 장착 가능 |
|---|
| 가공 능력 | 가공 범위 2인치 · 소재 철(steel) · 각도 0-60° (1도 단위) |
|---|
| 기계크기 | 300 × 170 × 110 mm |
|---|
| 중량 | 5 kg |
|---|
| 원산지 | 중국산 |
|---|
| 제품 상태 | 주문제작 |
|---|

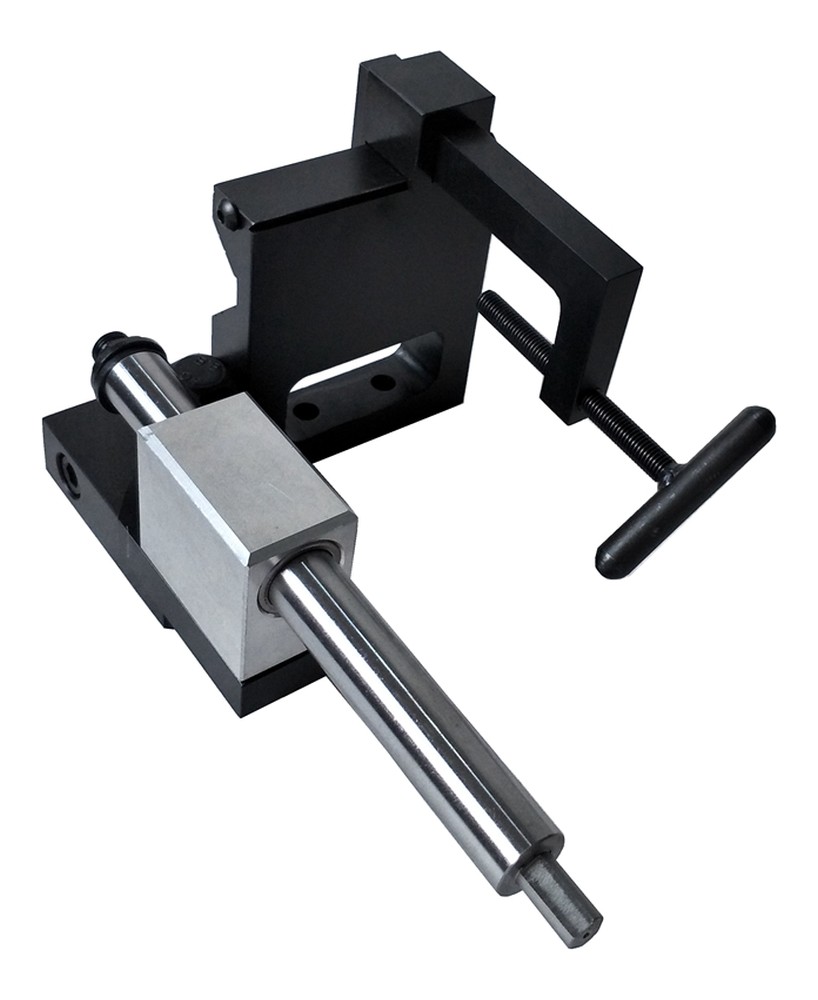

WTM-HDR-A
3인치 파이프 드릴 노칭기 50° A형
3 inch drill pipe tube notcher A WTM-HDR-A
01
3/4" ~ 3" 파이프 — 2인치형보다 큰 구경까지2인치를 넘는 파이프까지 가공할 수 있어 구조물 시공용 파이프 작업에도 사용하실 수 있습니다.
02
일체형 스틸 8.2kg — 반복 노칭 프레임 강성일체형 스틸 프레임이라 반복 하중에서도 형태가 안정적입니다.
03
각인 눈금 각도조절 — 반복 세팅 정확각인 눈금이라 사용 중에도 눈금이 남아 같은 각도를 다시 맞추실 수 있습니다.
| 모델 | WTM-HDR-A |
|---|
| 공구 규격 | 1/2인치 핸드드릴에 맞습니다 |
|---|
| 가공 능력 | 가공 범위 3/4인치 ~ 3인치 파이프 · 각도 최대 50° 조절 |
|---|
| 기계크기 | 330 × 240 × 140 mm |
|---|
| 중량 | 8.2 kg |
|---|
| 원산지 | 중국산 |
|---|
| 제품 상태 | 주문제작 |
|---|

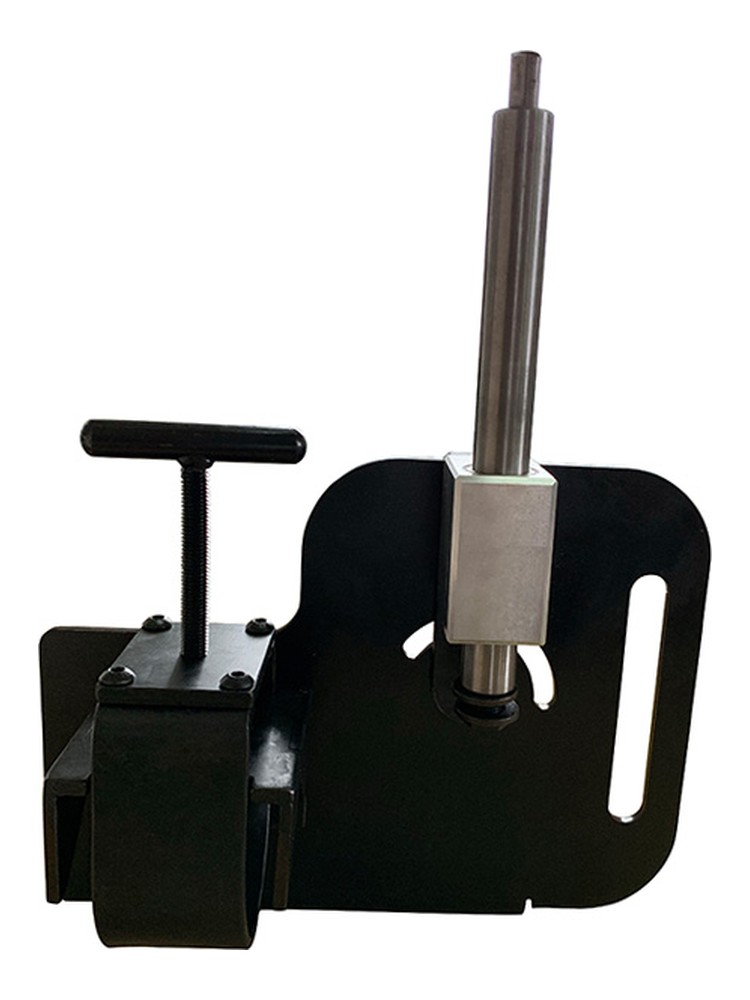

WTM-HDR-B
3인치 파이프 드릴 노칭기 50° B형
3 inch drill pipe tube notcher B WTM-HDR-B
01
A형과 같은 구경 범위의 B형 구성설치 방식과 고정부 구성이 달라 작업대 여건에 맞춰 선택하실 수 있습니다.
02
일체형 스틸 8.2kg — A형과 같은 프레임A형과 같은 일체형 스틸 프레임을 사용하므로 강성이 같습니다.
03
드릴프레스에 고정 — 수직 노칭드릴프레스에 고정하시면 곧게 내려 구멍 위치가 안정됩니다.
| 모델 | WTM-HDR-B |
|---|
| 공구 규격 | 1/2인치 핸드드릴에 맞습니다 |
|---|
| 가공 능력 | 가공 범위 3/4인치 ~ 3인치 파이프 · 각도 최대 50° 조절 |
|---|
| 기계크기 | 330 × 240 × 140 mm |
|---|
| 중량 | 8.2 kg |
|---|
| 원산지 | 중국산 |
|---|
| 제품 상태 | 주문제작 |
|---|
Model Line-up
3종 한 표로 비교
각도 가변이 필요하면 0-60형, 3인치급 반복이면 A·B형입니다.
| # | 모델 | 구경 · 각도 | 외형 · 중량 |
|---|
 | 1 | WTM-HDR-0-60 | 2" · 각도 0~60° | 300 × 170 × 110 mm · 5 kg |
 | 2 | WTM-HDR-A | 3/4" ~ 3" · 50° A형 | 330 × 240 × 140 mm · 8.2 kg |
 | 3 | WTM-HDR-B | 3/4" ~ 3" · 50° B형 | 330 × 240 × 140 mm · 8.2 kg |
· 외형·중량은 본체 기준입니다. · 가공 범위는 강관 기준이며 소재와 두께에 따라 달라집니다 — 기종별 값은 각 제원표에서 확인하실 수 있습니다.
Accessory

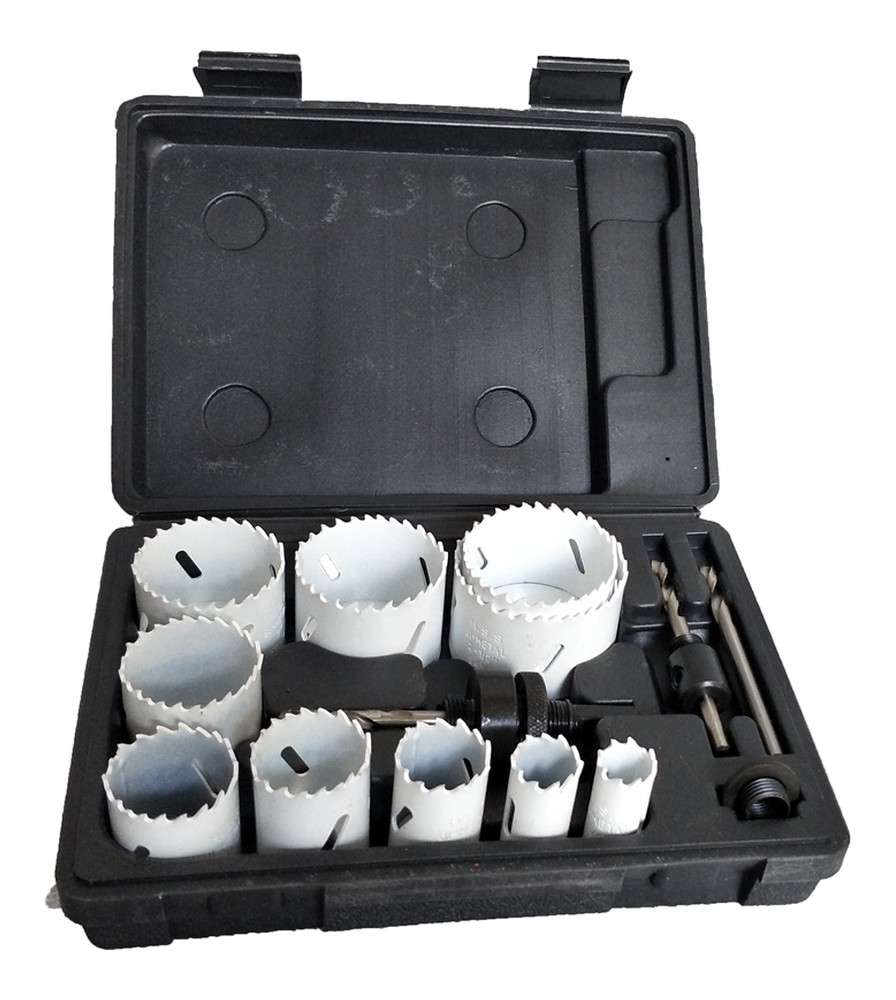

바이메탈 홀쏘 14PC 세트 — WTM-KIT
드릴 노칭기와 함께 사용하는 소모품입니다. 구경별로 따로 구매하지 않고 한 세트로 갖추실 수 있습니다.
바이메탈 홀쏘 14PC — 3/4in ~ 2-1/2in
| 모델 | WTM-KIT |
|---|
| 톱날·커터 | 바이메탈 홀쏘 14PC |
|---|
| 가공 능력 | 가공 범위 3/4in ~ 2-1/2in |
|---|
| 가공 소재 | 목재 · 플라스틱 · 알루미늄 · 황동 · 강철합금 · STS |
|---|
| 기계크기 | 300 × 170 × 110 mm |
|---|
| 중량 | 5 kg |
|---|
| 원산지 | 중국산 |
|---|
| 제품 상태 | 주문제작 |
|---|
Order & Shipping
주문 · 출고 안내
납기·사양·부품·전원·시연·사후 관리를 한자리에 모았습니다.
재고 · 납기
주문제작 기종입니다. 사양을 확정해 주시면 그 시점의 납기를 안내해 드립니다.
사양 확인
가공하실 파이프 외경과 두께를 알려 주시면 맞는 기종을 제안해 드립니다.
금형 · 소모품
홀쏘는 소모품입니다. 주요 규격은 재고를 두고 있으며, 없는 규격은 확인해서 납기를 알려 드립니다.
전원 조건
보유하신 전기드릴이나 드릴프레스에 장착해 쓰므로 별도 전원이 필요 없습니다.
사전 시연
김해 전시장에서 진행합니다. 가공하실 소재를 직접 가져오셔도 됩니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
사후 관리
수리는 기계를 입고받아 처리합니다. 소모·수리 부품을 재고로 보유하고 있습니다.
