Drill Pipe Notcher 50° Type B
3인치 드릴 노칭기 50° B형 WTM-HDR-B
3 Inch Drill Pipe Tube Notcher B WTM-HDR-B
드릴프레스에 고정해 쓰시는 구성입니다. A형과 가공 구경·각도·프레임이 같고 고정부 구성이 달라, 작업대 여건에 맞춰 고르시면 됩니다.
3/4" ~ 3" 파이프각도 50°드릴프레스 고정
기종 선정 · 견적 문의
Index
이 페이지에서 찾으실 곳
사양과 부속, 다른 기종으로 바로 이동하실 수 있습니다.
WTM-HDR-B
다른 기종
함께 쓰는 부속
드릴 노칭기 3종
주문 · 납기
3/4~3인치
가공 파이프
50°
가공 각도
8.2kg
본체 중량
1/2인치
드릴 척
Why it matters
드릴프레스에 고정해 수직으로 내립니다
고정부가 드릴프레스에 물리는 구성이라 홀쏘가 수직으로 내려갑니다. 드릴을 손으로 들고 각도를 유지하실 필요가 없어 구멍 위치가 안정됩니다. A형과 통짜 스틸 프레임·가공 범위가 같으므로 고르시는 기준은 성능이 아니라 작업대 여건입니다.
WTM-HDR-B

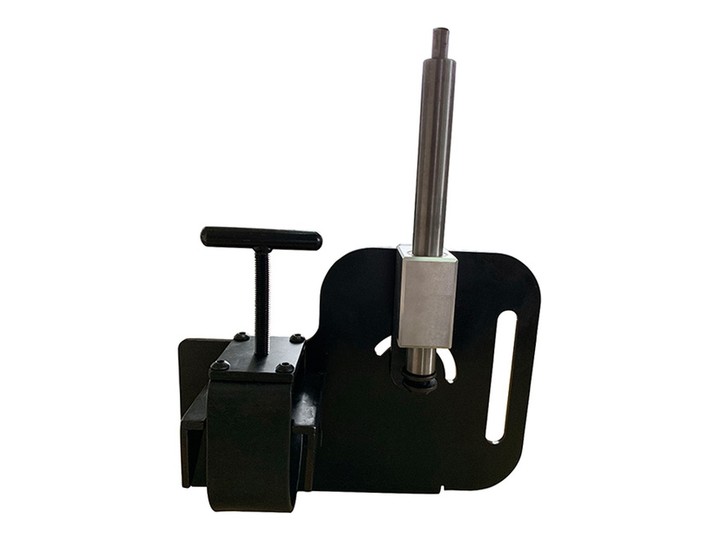

3인치 파이프 드릴 노칭기 50° B형
3 inch drill pipe tube notcher B WTM-HDR-B
01
A형과 같은 구경 범위의 B 타입 구성설치 방식과 고정부 구성이 달라 작업대 여건에 맞춰 고르시면 됩니다.
02
솔리드 스틸 8.2kg — A형과 같은 프레임A형과 같은 통짜 스틸 프레임을 쓰므로 강성이 같습니다.
03
드릴프레스에 고정 — 수직 노칭드릴프레스에 고정하시면 수직으로 곧게 내려 구멍 위치가 안정됩니다.
| 모델 | WTM-HDR-B |
|---|---|
| 톱날·커터 | 1/2인치 핸드드릴에 맞습니다 |
| 가공·절단 능력 | 가공 범위 3/4인치 ~ 3인치 파이프 · 각도 50° |
| 기계크기 | 330 × 240 × 140 mm |
| 중량 | 8.2 kg |
| 원산지 | 중국산 |
| 제품 상태 | 주문제작 |
쓰시는 드릴프레스 규격을 알려 주십시오
드릴프레스 척 규격과 가공하실 파이프 지름을 주시면 B형이 맞는지 확인해 드립니다.
055-327-4112 대표
010-4465-4112 휴대전화
geonics@hanmail.net 이메일
Other models
같은 드릴 노칭기 3종
모델명을 누르시면 그 기종 페이지로 바로 이동하실 수 있습니다.
| # | 모델 | 구경 · 각도 | 외형 · 중량 | |
|---|---|---|---|---|
 | 1 | WTM-HDR-0-60 | 2" · 각도 0~60° | 300 × 170 × 110 mm · 5 kg |
 | 2 | WTM-HDR-A | 3/4" ~ 3" · 50° A형 | 330 × 240 × 140 mm · 8.2 kg |
 | 3 | WTM-HDR-B | 3/4" ~ 3" · 50° B형 | 330 × 240 × 140 mm · 8.2 kg |
· 외형·중량은 본체 기준입니다. · 가공 범위는 강관 기준이며 소재와 두께에 따라 달라집니다 — 각 기종 제원표를 함께 보십시오.
Accessory
바이메탈 홀쏘 14PC 세트 — WTM-KIT
드릴 노칭기와 함께 쓰는 소모품입니다. 구경별로 따로 구매하지 않고 한 세트로 갖추실 수 있습니다.
바이메탈 홀쏘 14PC — 3/4in ~ 2-1/2in
| 모델 | WTM-KIT |
|---|---|
| 톱날·커터 | 바이메탈 홀쏘 14PC |
| 가공·절단 능력 | 가공 범위 3/4in ~ 2-1/2in · 소재 철(steel) |
| 가공 소재 | 목재 · 플라스틱 · 알루미늄 · 황동 · 강철합금 · STS |
| 기계크기 | 300 × 170 × 110 mm |
| 중량 | 5 kg |
| 원산지 | 중국산 |
| 제품 상태 | 주문제작 |
Order & Delivery
주문 · 납기 안내
납기·사양·부품·전원·시연·A/S를 한자리에 모았습니다.
재고 · 납기
주문제작 기종입니다. 사양을 확정해 주시면 그 시점의 납기를 안내해 드립니다.
사양 확인
가공하실 파이프 바깥지름과 두께만 알려 주시면 맞는 기종을 골라 드립니다.
금형 · 소모품
금형과 커터는 소모품입니다. 규격별로 보유하고 있어 부품 대기 없이 처리합니다.
전원 조건
설치 현장의 수전 용량을 미리 확인해 주십시오. 전원 사양은 각 기종 제원표에 있습니다.
사전 시연
김해 전시장에서 진행합니다. 가공하실 소재를 직접 가져오셔도 됩니다.
A/S
수리는 입고 처리합니다. 소모·수리 부품을 자체 보유합니다.
