Electric R-Notching Machine 220V
220V 모터식 R 노칭기 WTM-MNR1-220V
Electric Pipe Notching Machine WTM-MNR1-220V
일반 콘센트 220V 전원으로 강관 끝단을 R 모양으로 가공하는 모터식 노칭기입니다. 가공한 끝단을 다른 강관에 T자로 맞대어 그대로 용접할 수 있습니다.
1/4" ~ 2" 8규격220V 단상 · 2.2kW92kg 탁상형
기종 선정 · 견적 문의스마트스토어에서 구매Index
이 페이지에서 찾으실 곳
사양과 실물 사진, 다른 기종으로 바로 이동하실 수 있습니다.
이 계열 10품목 — 아래에서 기종별 사양을 보실 수 있습니다
Video
25A·40A 강관 끝단 가공 — WTM-MNR1 · 창호종합기계 유튜브
Why it matters
일반 콘센트 전원으로 사용합니다
220V 단상이라 별도 전기 공사 없이 기존 콘센트에 연결하실 수 있습니다. 금형판에 구경별 구멍이 모여 있어, 수동식에서는 3대로 나뉘는 1/4"부터 2"까지 8규격을 한 대에서 가공합니다. 강관 두께는 3mm까지 가공합니다.

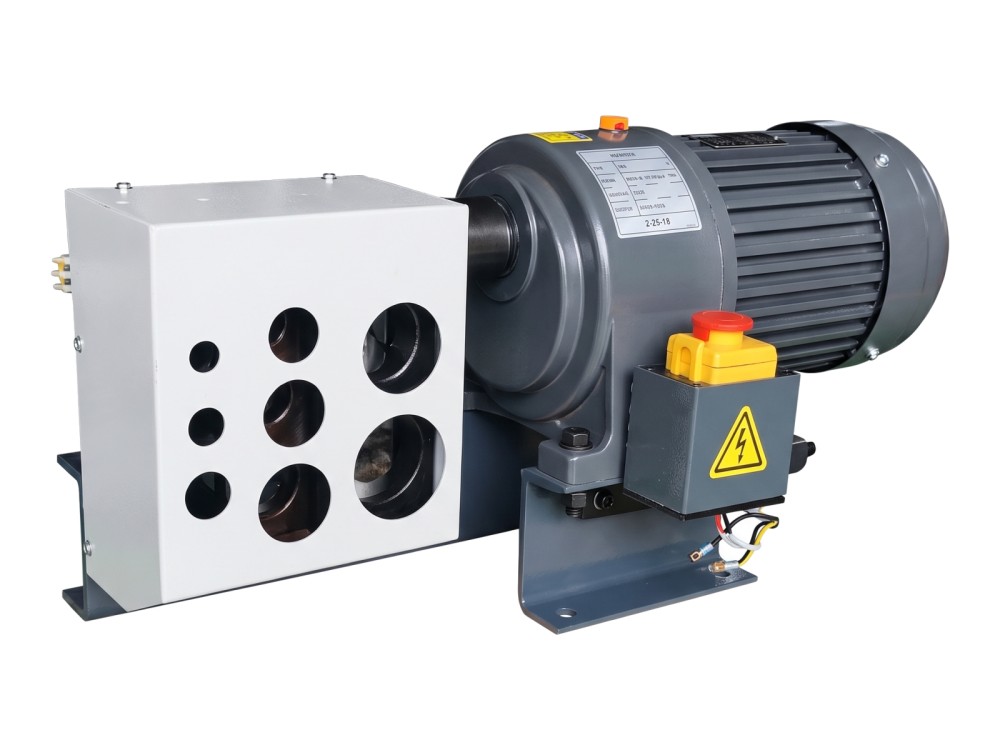

WTM-MNR1-220V
모터식 R 노칭기 (220V)
Electric Pipe Notching Machine WTM-MNR1-220V
01
강관 8규격을 한 대로 가공합니다1/4"부터 2"까지 가공합니다. 수동식에서는 3대로 나뉘는 8개 구경을 이 기계 한 대로 처리하실 수 있습니다.
02
레버를 당기는 반복 작업을 모터가 대신합니다220V 단상 2.2kW 모터로 가공해, 물량이 많아도 작업자 부담이 적습니다.
03
작업대 옆에 두고 사용하실 수 있습니다본체 92kg, 크기 680 × 350 × 350mm로 유압기(400kg)보다 작고 가볍습니다.
| 모델 | WTM-MNR1-220V |
|---|
| 사용전원 | 220V |
|---|
| 소비전력 | 2.2kW |
|---|
| 공기압력 | 무 |
|---|
| 가공 능력 | 1/4", 3/8", 1/2", 3/4", 1", 1-1/4", 1-1/2", 2" (강관 두께 최대 3mm · Φ51mm) |
|---|
| 기계크기 | 680 × 350 × 350 mm |
|---|
| 중량 | 92 kg |
|---|
| 원산지 | 중국산 |
|---|
| 제품 상태 | 주문제작 |
|---|
WTM-MNR1
모터식 실물 · 작업 사진
25A·40A 강관을 가공한 사진입니다. 220V와 380V는 전압만 다르고 구조가 같아 사진을 함께 실었습니다.
모터식 R 노칭기 본체 — 220V와 380V가 같은 구조입니다
금형판 — 구경별 구멍이 한 판에 모여 있습니다
조작 — 버튼을 눌러 모터를 작동합니다
가공 — 금형 구멍에 파이프를 밀어 넣습니다
가공 결과 — R 모양으로 가공된 강관 끝단
치수 확인 — 가공 깊이를 캘리퍼스로 잽니다
WTM-MNR1
380V 기종 작동 사진
380V 기종을 저희 공장에서 작동해 본 사진입니다. 220V와 380V는 전압만 다르고 구조가 같습니다.
본체 — 작업대에 고정한 상태
금형판 — 파이프 규격별 구멍
전원 스위치 — 운전·정지 버튼
전경 — 모터와 금형부
WTM-MNR1-220V
실물 · 220V 기종 공장 가공 사진
2025년 4월 저희 공장에서 220V 기종으로 강관을 가공한 사진입니다. 전원과 스위치를 확인하고, 40A(1-1/2") 강관의 외경을 잰 뒤 오일을 넣고 끝단을 가공해 다른 강관에 T자로 맞대 보았습니다.

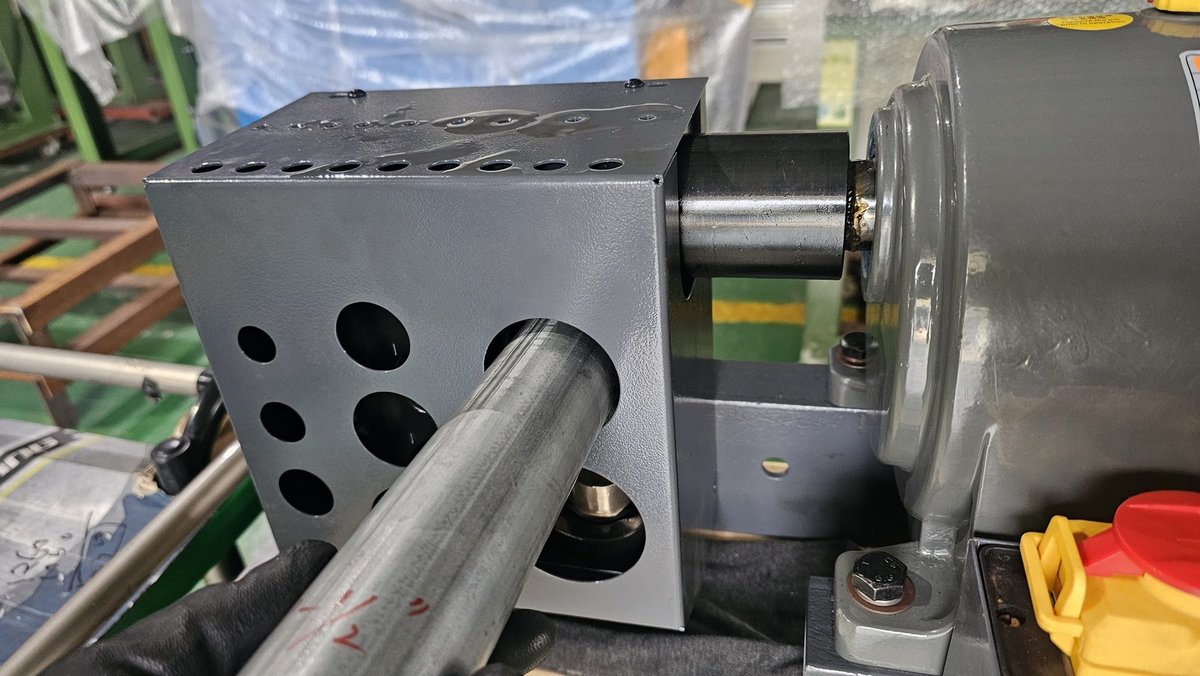

강관을 넣은 220V 모터식 R 노칭기

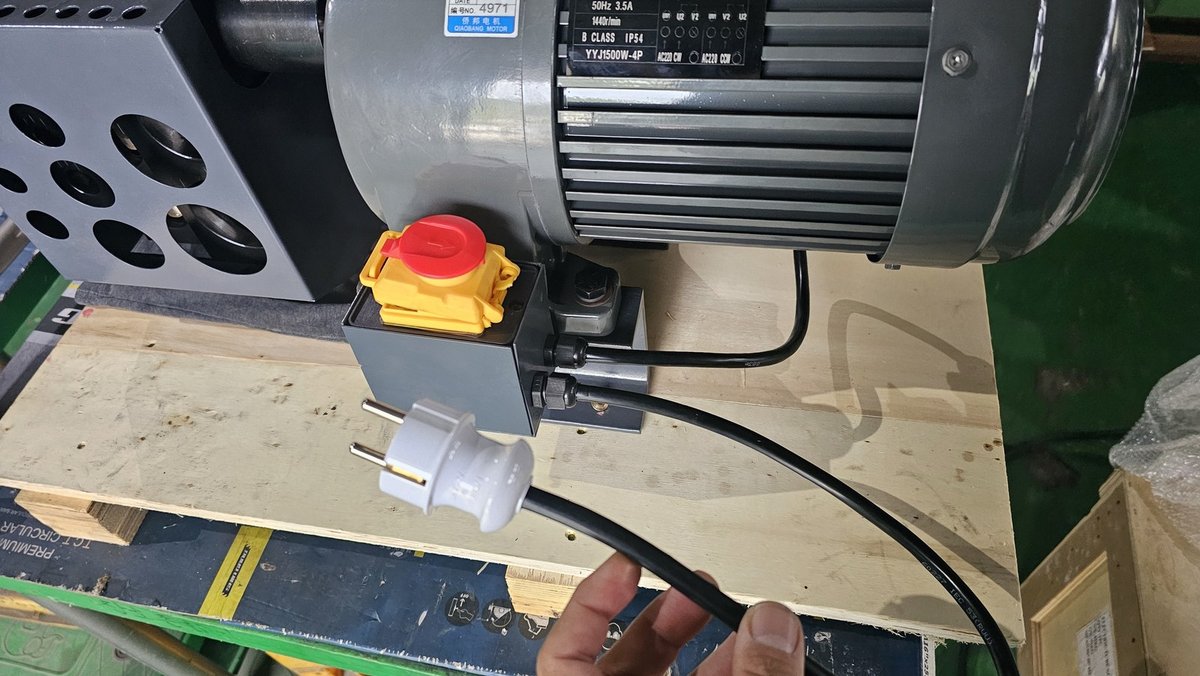

220V 전원 플러그와 모터 스위치

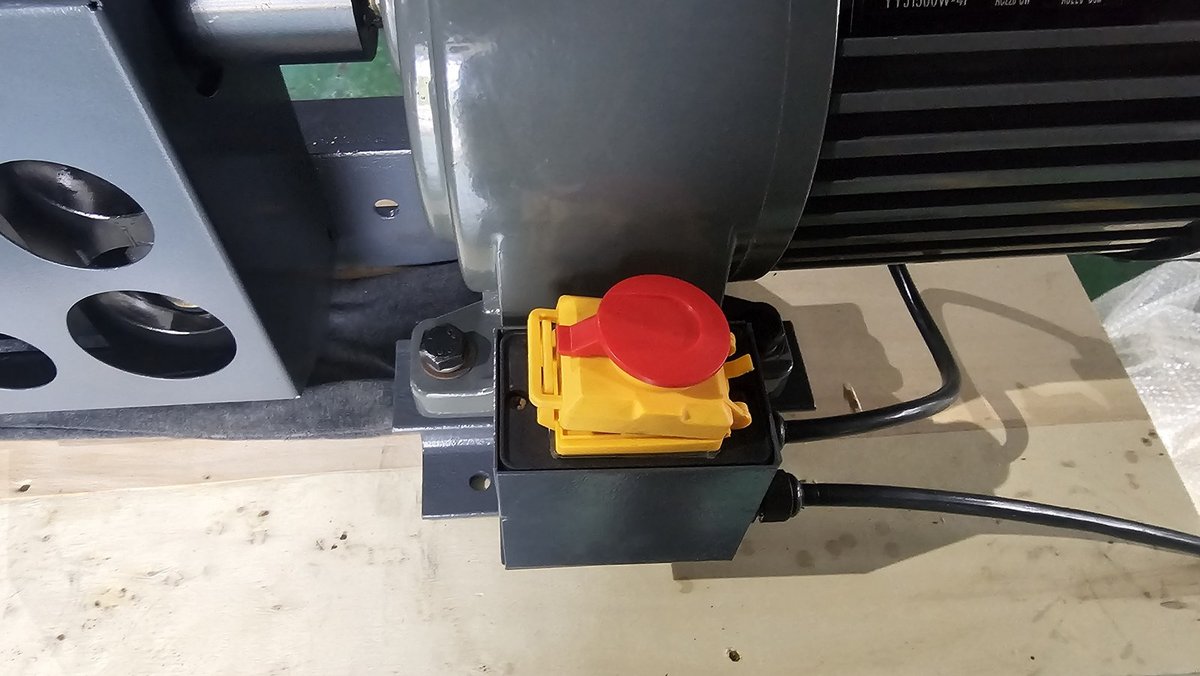

모터 스위치 — 켜고 멈추는 동작 점검

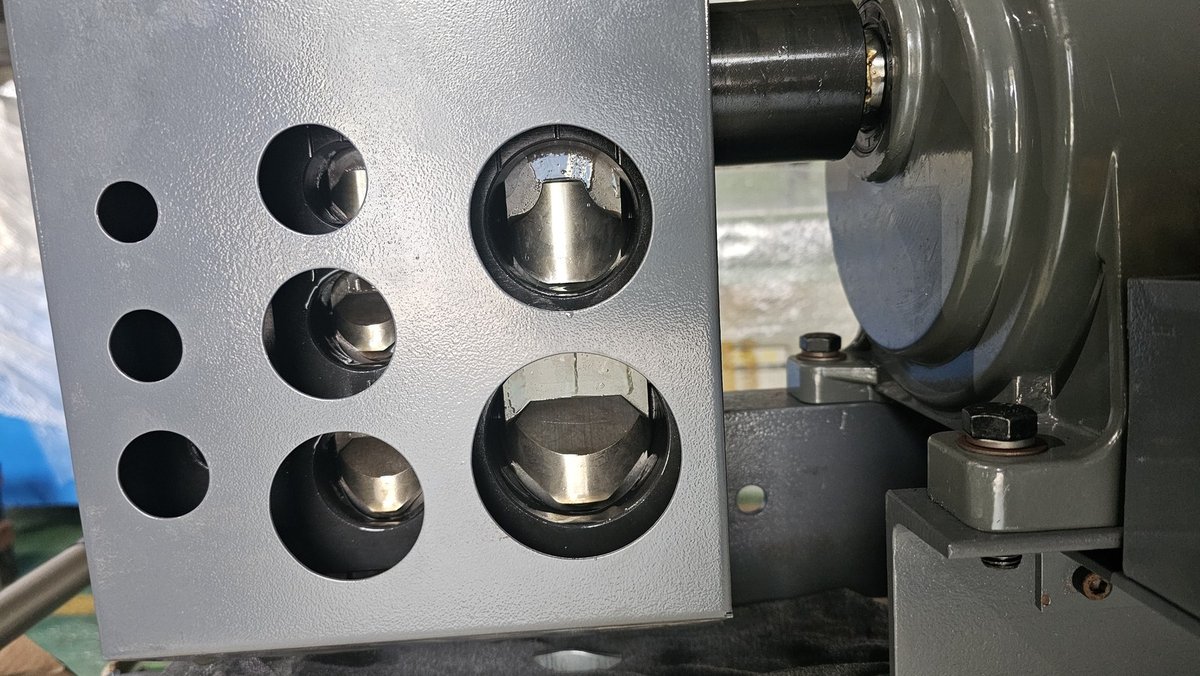

앞판 — 1/4"부터 2"까지 파이프 규격별 구멍 8개

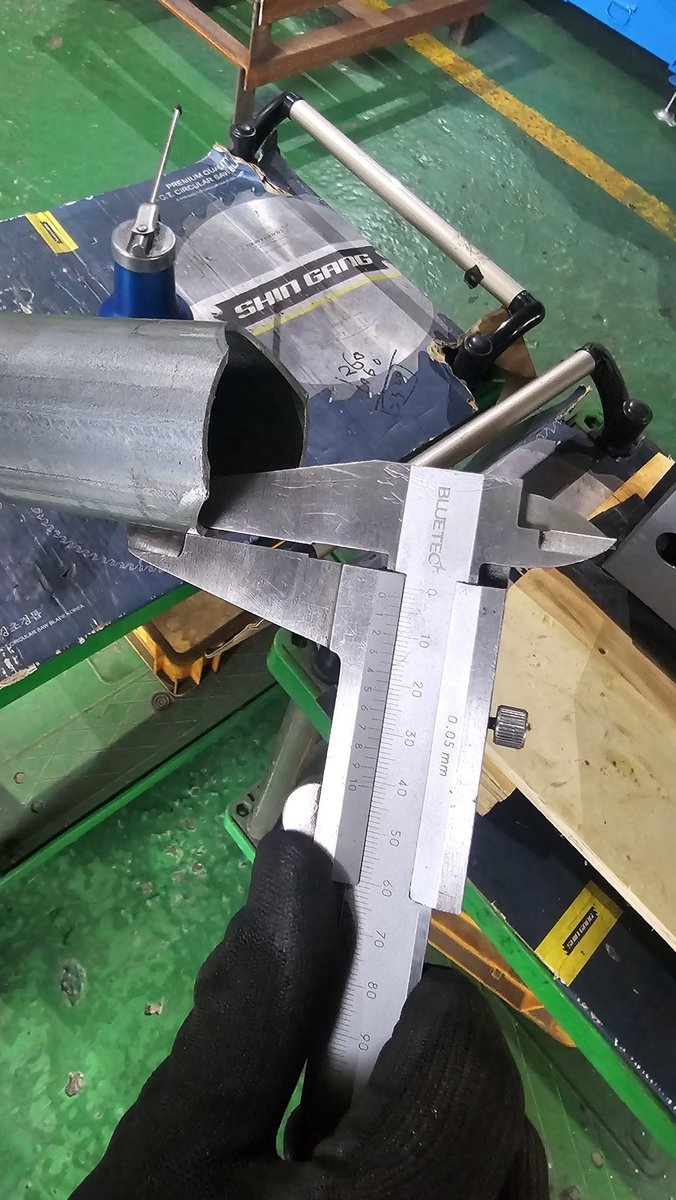

캘리퍼스로 시험 강관 외경 확인

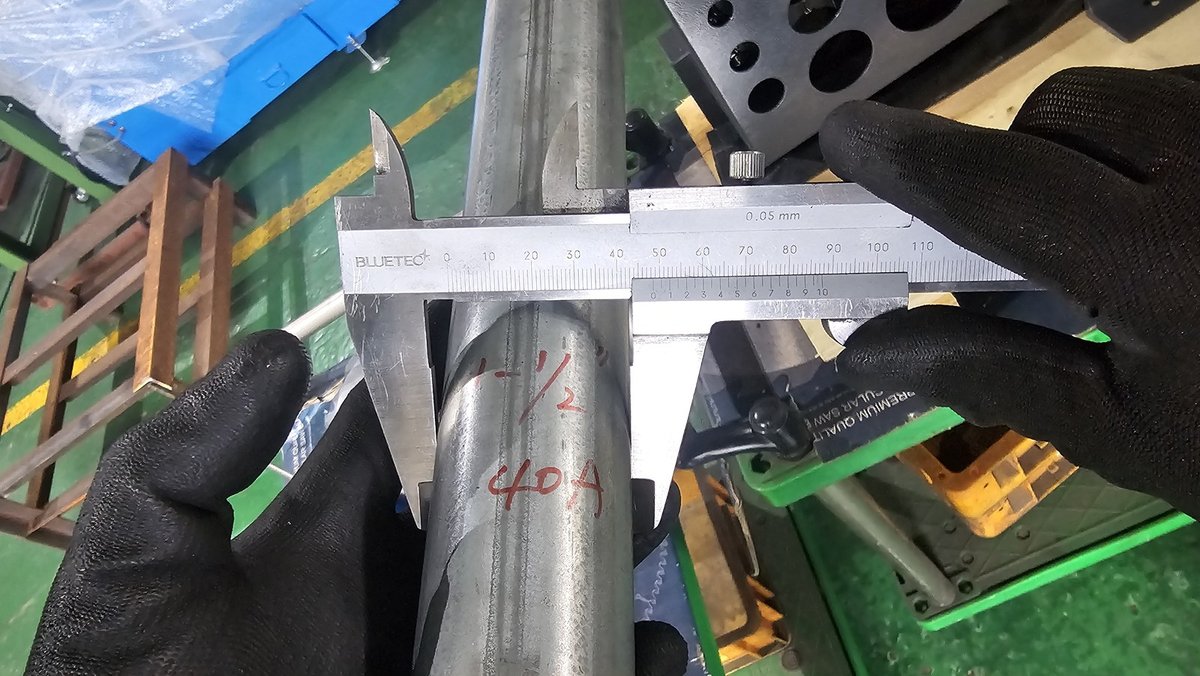

시험 강관 40A(1-1/2") 외경 확인

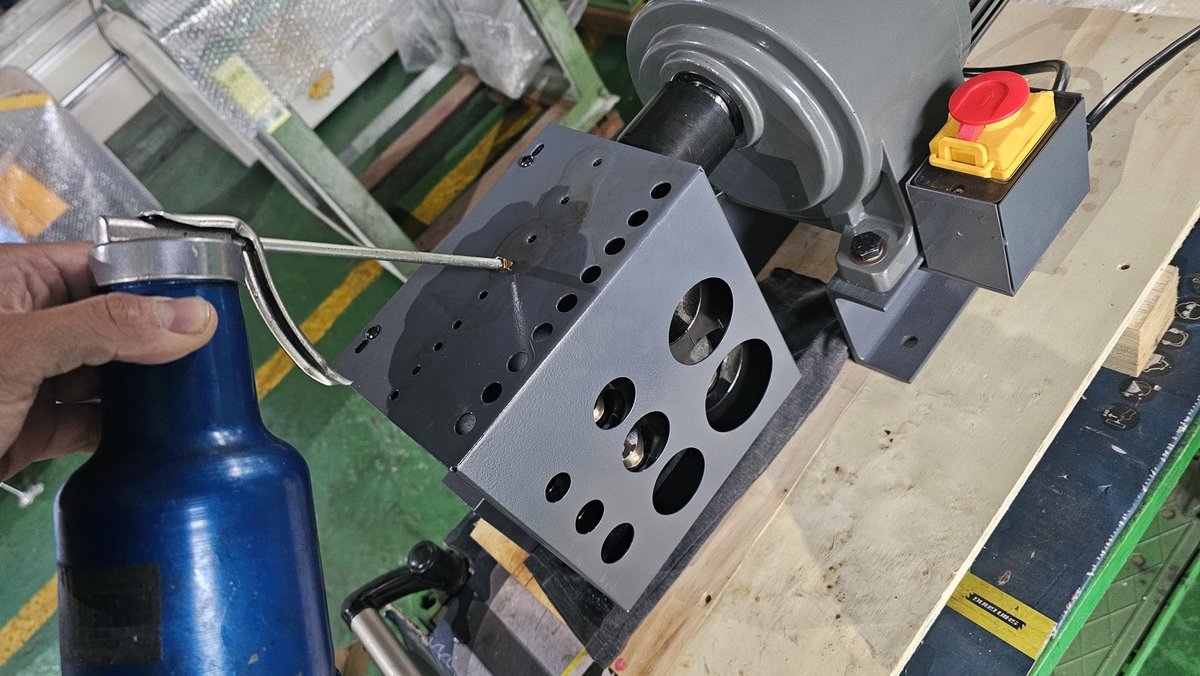

가공 전 오일 주입

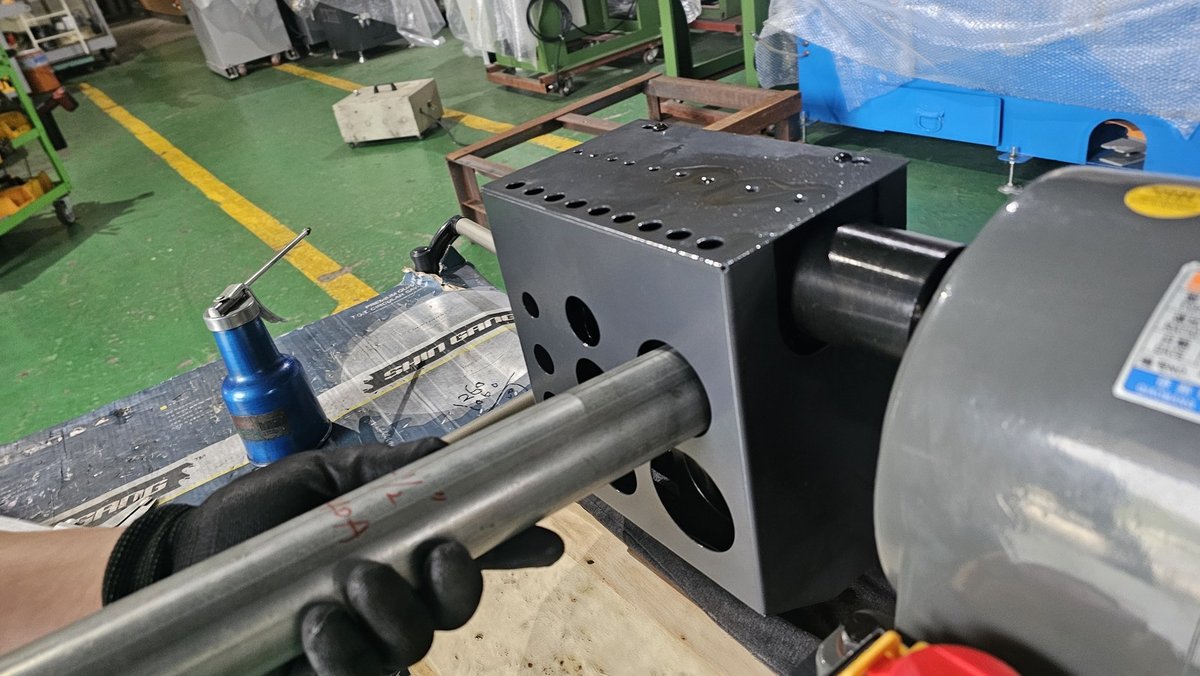

강관을 구멍에 밀어 넣어 끝단 가공

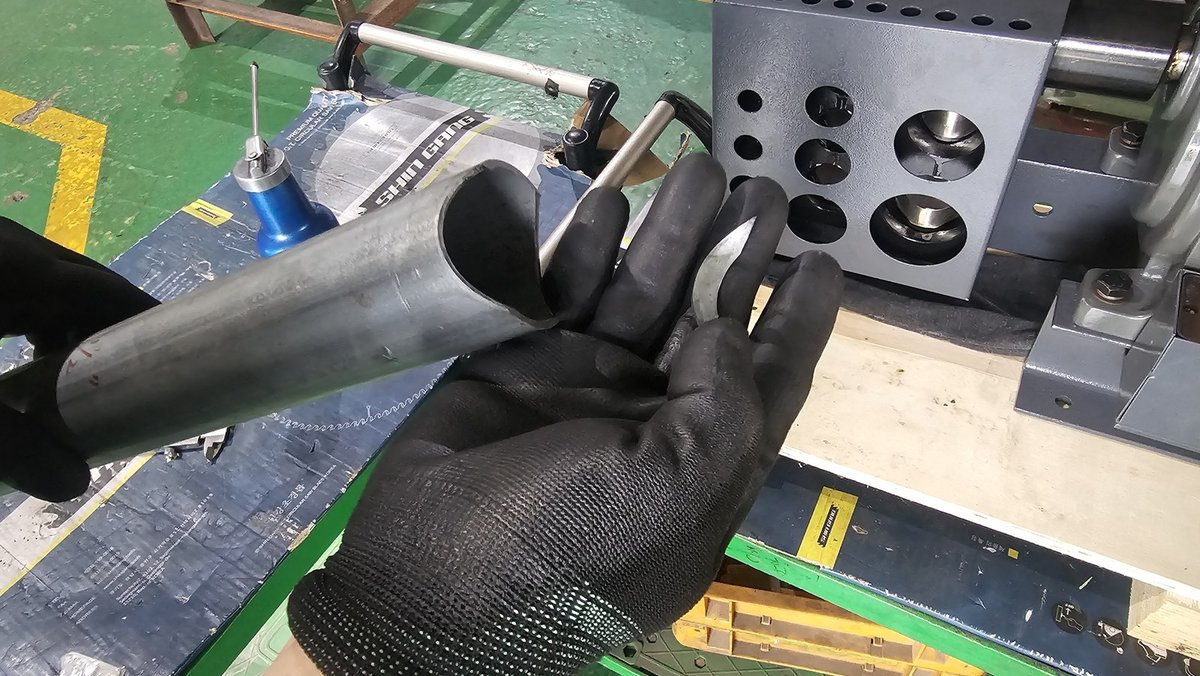

가공을 마친 강관 끝단

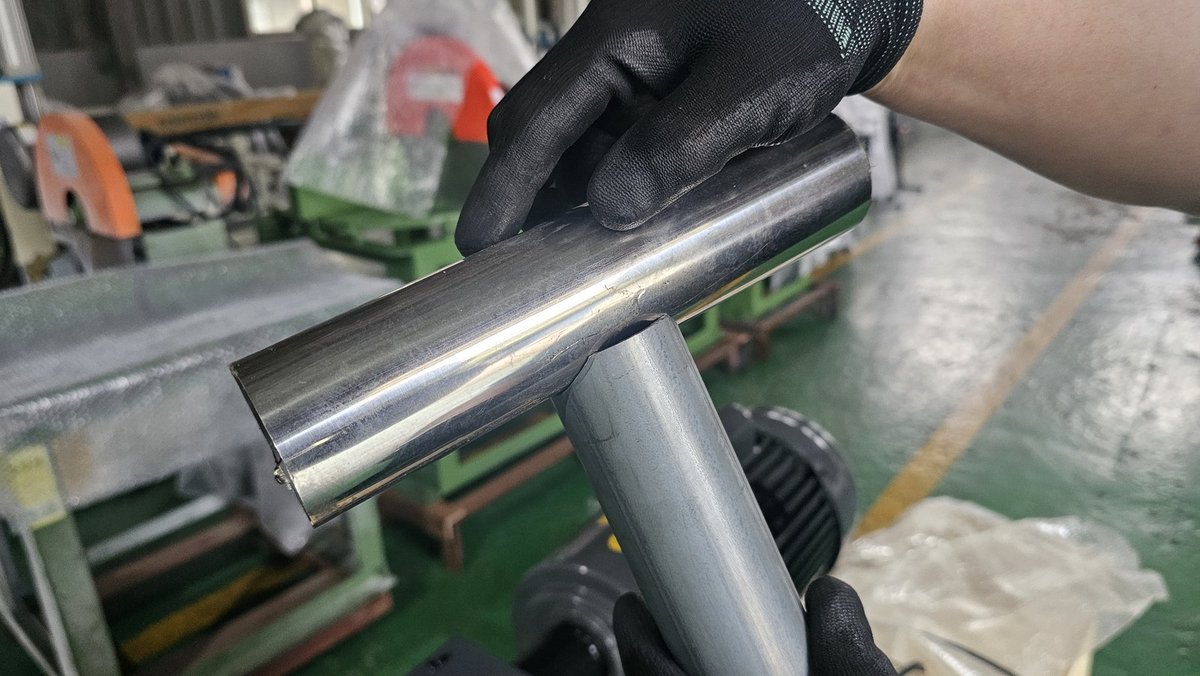

가공한 끝단을 다른 강관에 T자로 맞대 확인

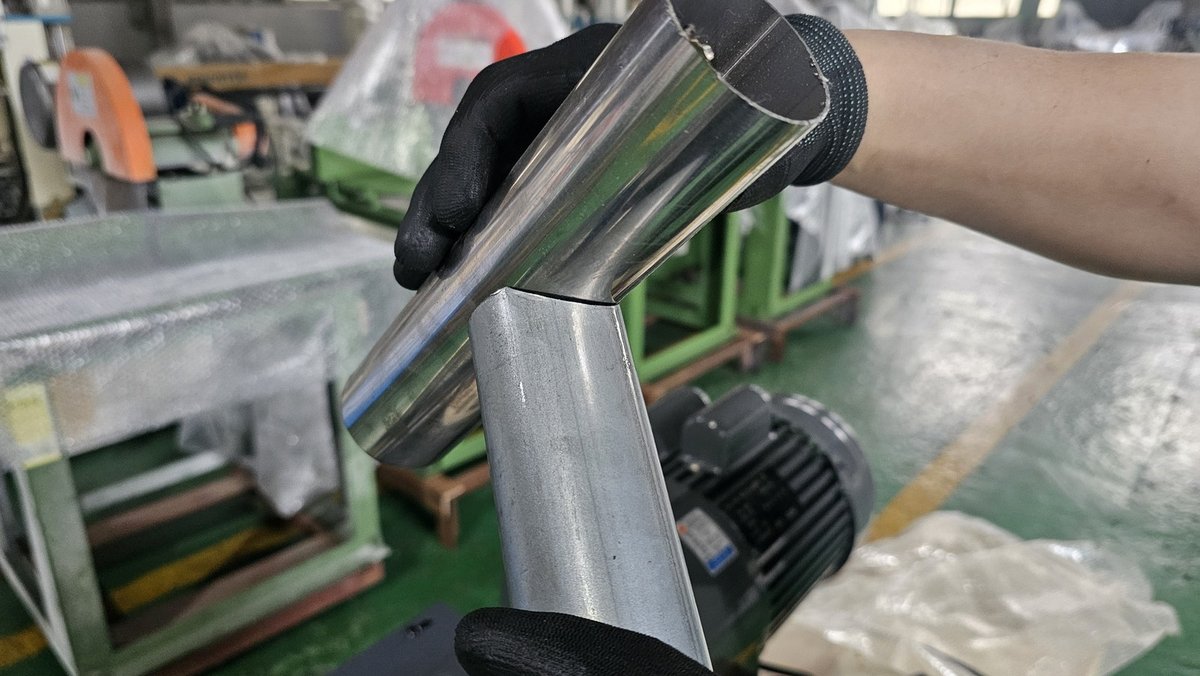

T자로 맞댄 모습 — 이 상태로 용접합니다
Other models
같은 R 노칭기 6종
모델명을 누르시면 그 기종 페이지로 바로 이동하실 수 있습니다.
| # | 모델 | 구동 · 가공 구경 | 외형 · 중량 |
|---|
 | 1 | TP-M100P2 | 유압 · 2헤드 | 1,100 × 1,800 × 1,500 mm · 400 kg |
 | 2 | WTM-MNR1-220V | 모터식 · 220V | 680 × 350 × 350 mm · 92 kg |
| 3 | WTM-MNR1-380V | 모터식 · 380V 삼상 | 680 × 350 × 350 mm · 92 kg |
 | 4 | WTM-NR1 | 수동 · 1/4" ~ 1/2" | 500 × 180 × 160 mm · 7.5 kg |
 | 5 | WTM-NR2 | 수동 · 3/4" ~ 1-1/4" | 500 × 180 × 160 mm · 9 kg |
 | 6 | WTM-NR3 | 수동 · 1-1/2" ~ 2" | 500 × 180 × 160 mm · 16 kg |
· 외형·중량은 본체 기준입니다. · 가공 범위는 강관 기준이며 소재와 두께에 따라 달라집니다 — 기종별 값은 각 제원표에서 확인하실 수 있습니다.
Order & Shipping
주문 · 출고 안내
납기·사양·부품·전원·시연·사후 관리를 한자리에 모았습니다.
재고 · 납기
주문제작 기종입니다. 사양을 확정해 주시면 납기를 안내해 드립니다.
사양 확인
가공하실 파이프 외경과 두께를 알려 주시면 맞는 기종을 제안해 드립니다.
금형 · 소모품
금형과 커터는 소모품입니다. 주요 규격은 재고를 두고 있으며, 없는 규격은 확인해서 납기를 알려 드립니다.
전원 조건
설치 현장의 전기 용량을 미리 확인해 주십시오. 전원 사양은 각 기종 제원표에 있습니다.
사전 시연
김해 전시장에서 진행합니다. 가공하실 소재를 직접 가져오셔도 됩니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
사후 관리
고장이 나면 기계를 입고받아 수리합니다.
