알루미늄 파이프 끝도 수동 R 노칭기로 가공할 수 있나요?

MANUAL PIPE NOTCHER WTM-NR2 · ALUMINUM ROUND PIPE · TEST NOTCHING

네, 가공할 수 있습니다. WTM-NR2의 가공 규격은 강관을 기준으로 적혀 있어, 2025년 7월 저희 공장에서 알루미늄 원형 파이프를 직접 넣고 가공해 보았습니다. 레버를 눌러 가공하는 수동 기종이라 전원 없이 작업대 바이스에 고정해 쓸 수 있고, 가공한 끝은 맞댈 파이프 둘레에 맞는 R 모양이 되었습니다.

시험 가공전원 없이 레버로알루미늄 파이프

비슷한 구성 문의 다른 사례 보기

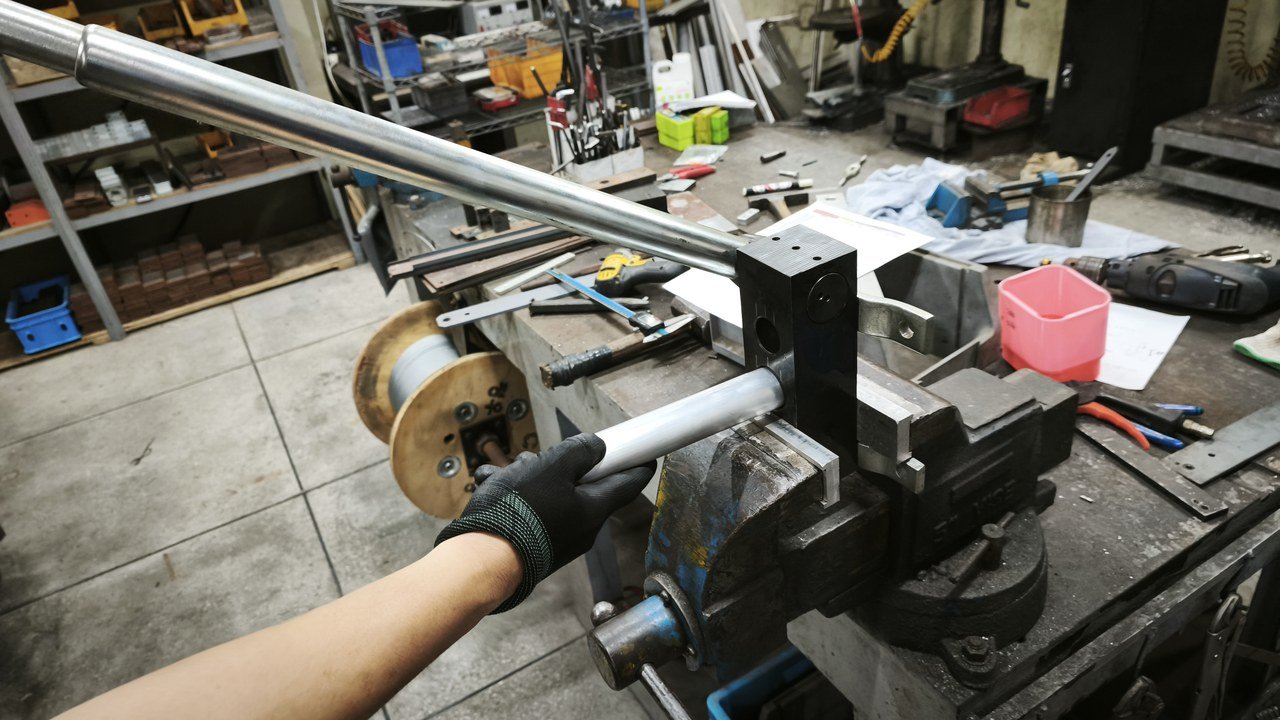

작업대 바이스에 고정한 WTM-NR2로 알루미늄 파이프 끝을 가공하는 모습

3종

파이프 규격

3mm

강관 두께 최대

9kg

본체 중량

2025.07

시험 가공

Site

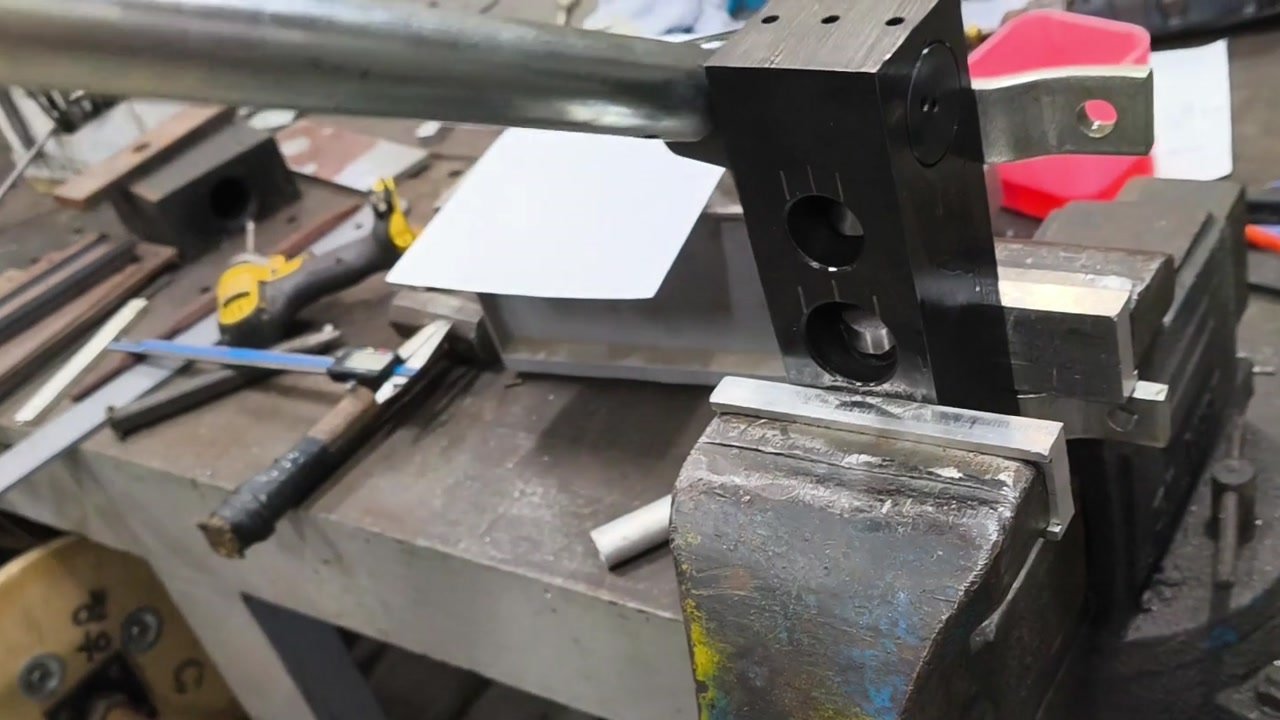

작업대 바이스에 기계를 고정해 시험했습니다

WTM-NR2는 본체 무게가 9kg인 소형 기계라 따로 받침대를 두지 않고 저희 공장 작업대의 바이스에 고정했습니다. 설치 현장에서도 작업대와 바이스만 있으면 같은 방법으로 자리를 잡을 수 있습니다.

Problem

제원표의 가공 규격은 강관 기준이었습니다

원형 파이프를 T자로 맞대 용접하려면 한쪽 파이프 끝을 상대 파이프 둘레에 맞춰 R 모양으로 따내야 합니다. WTM-NR2 제원표의 가공 규격(3/4" · 1" · 1-1/4")은 강관을 기준으로 한 값이어서, 알루미늄 파이프도 끝이 R 모양으로 가공되는지는 실제 자재로 확인해야 했습니다.

How We Built It

외경을 재서 구멍을 고른 뒤 레버로 가공했습니다

① 외경 측정

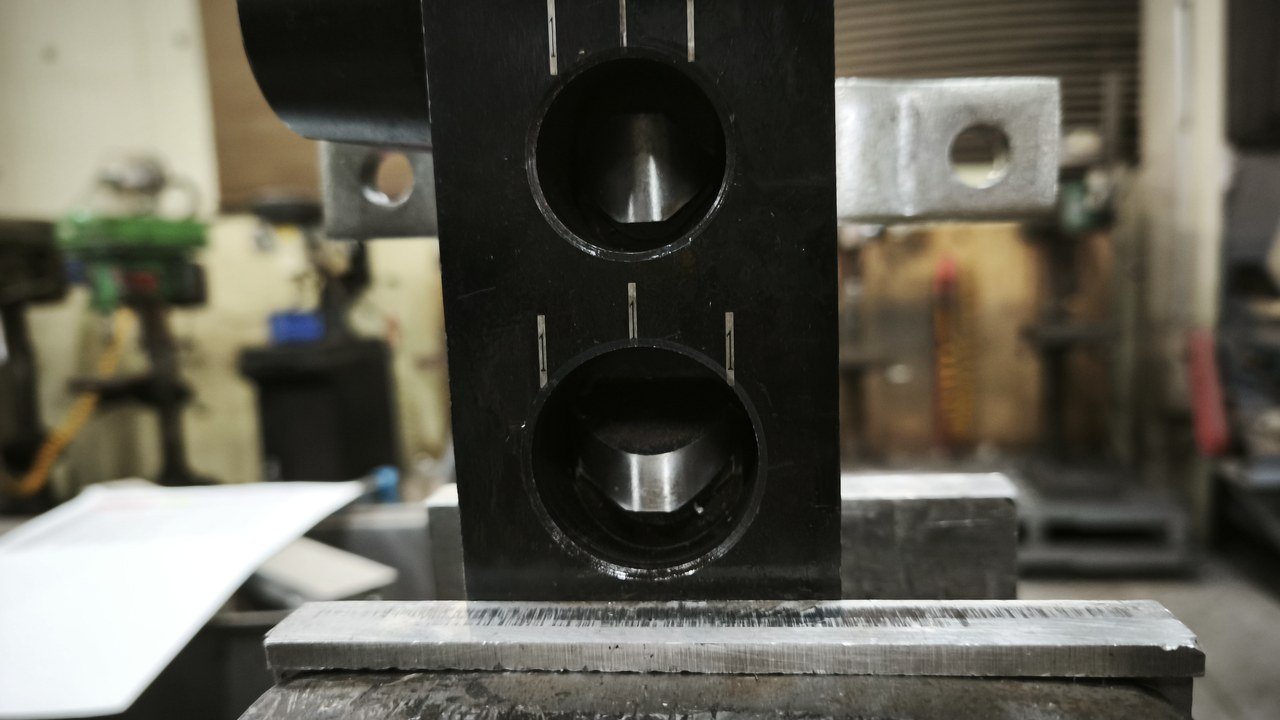

캘리퍼스로 알루미늄 파이프 외경을 재고 파이프 규격표와 맞춰, 본체의 어느 구멍에 넣을지 정했습니다.

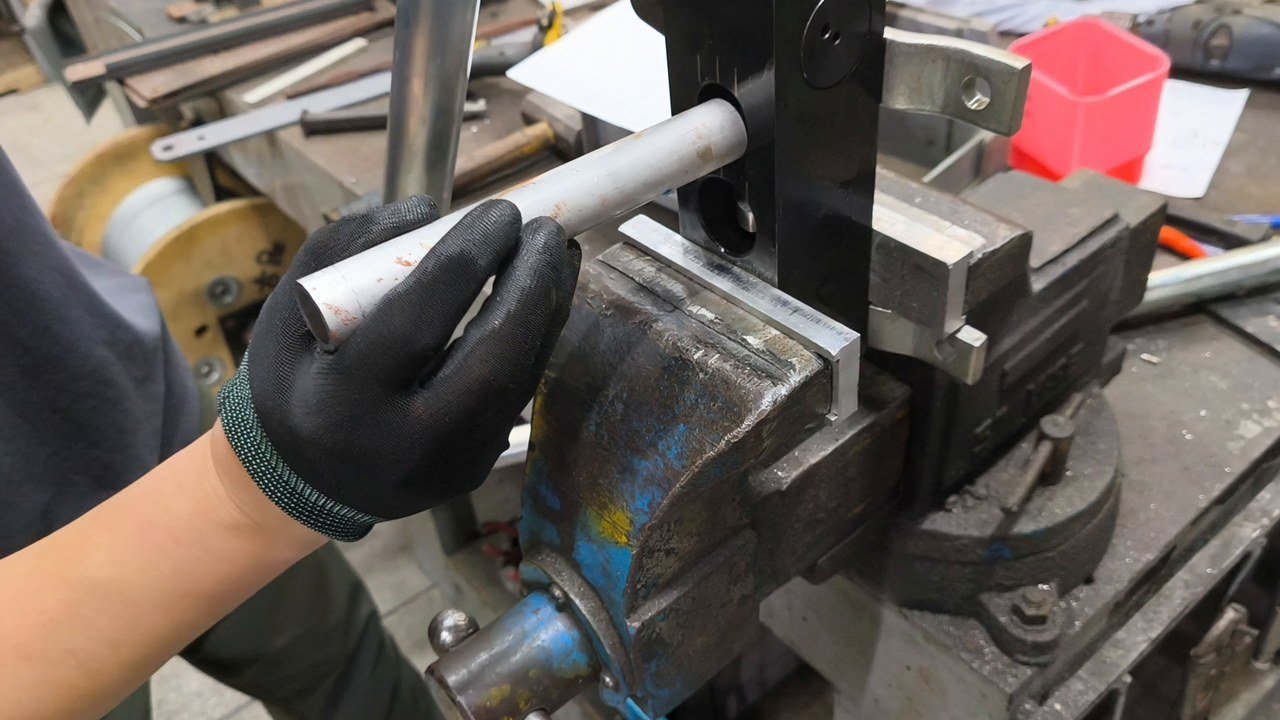

② 파이프 끼우기

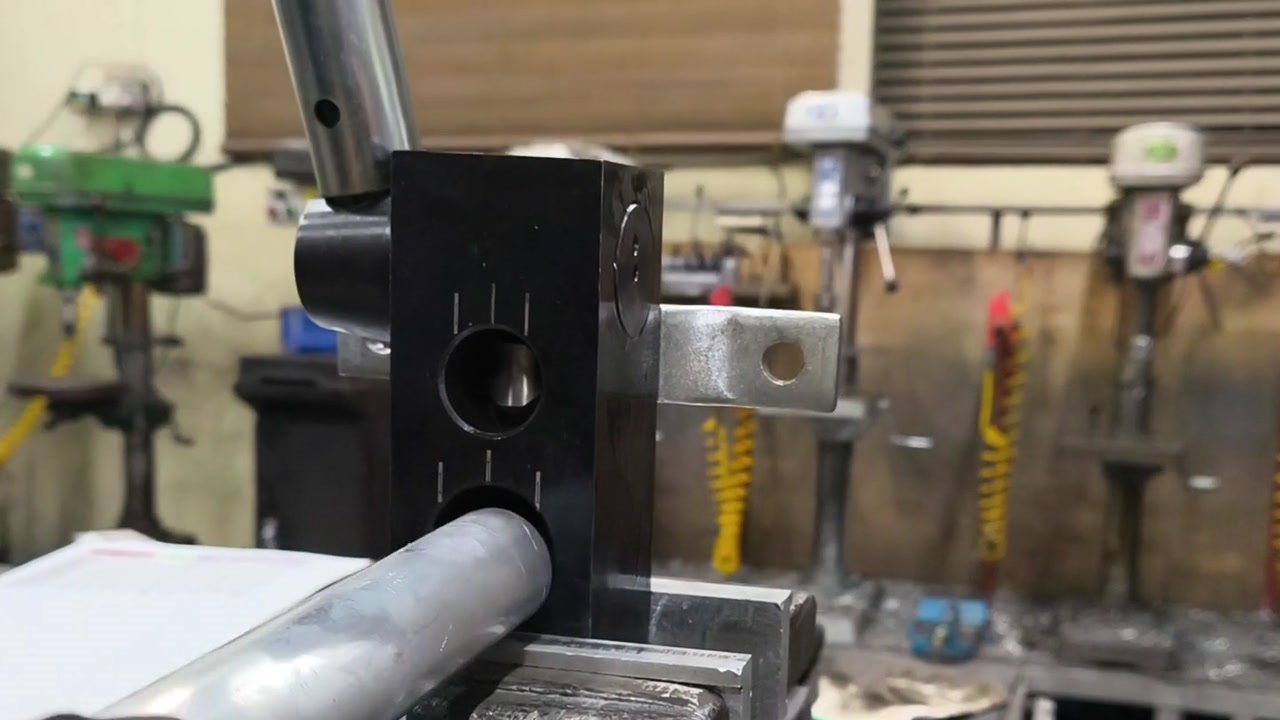

고른 구멍에 파이프를 끝까지 밀어 넣었습니다.

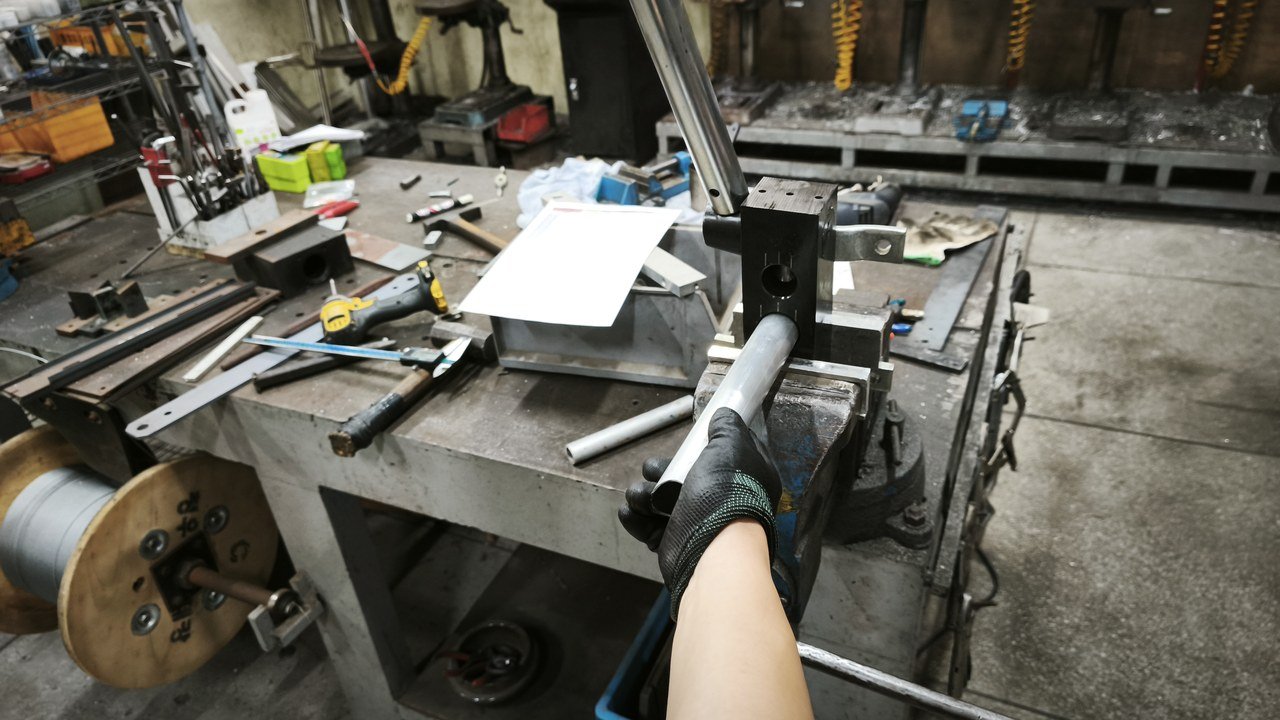

③ 레버 가공

레버에 긴 파이프를 끼워 눌러서 끝을 따냈습니다. 전기는 쓰지 않았습니다.

Result

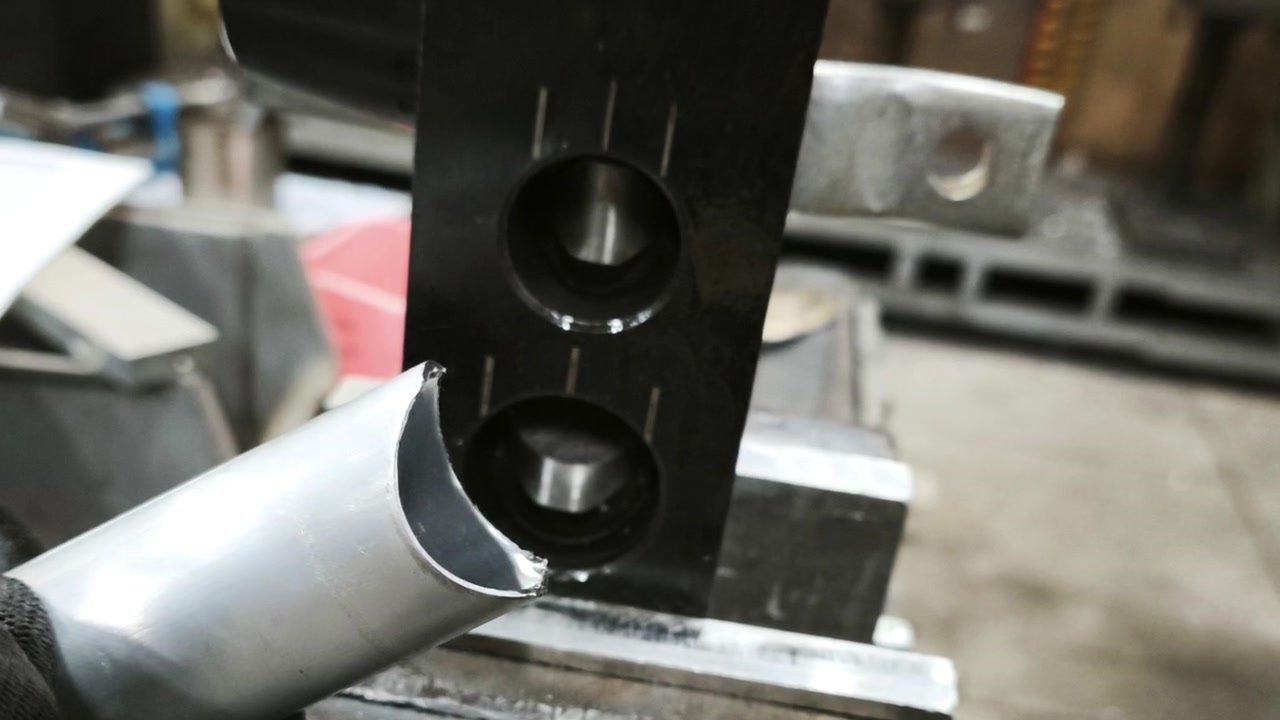

파이프 끝을 R 모양으로 가공했습니다

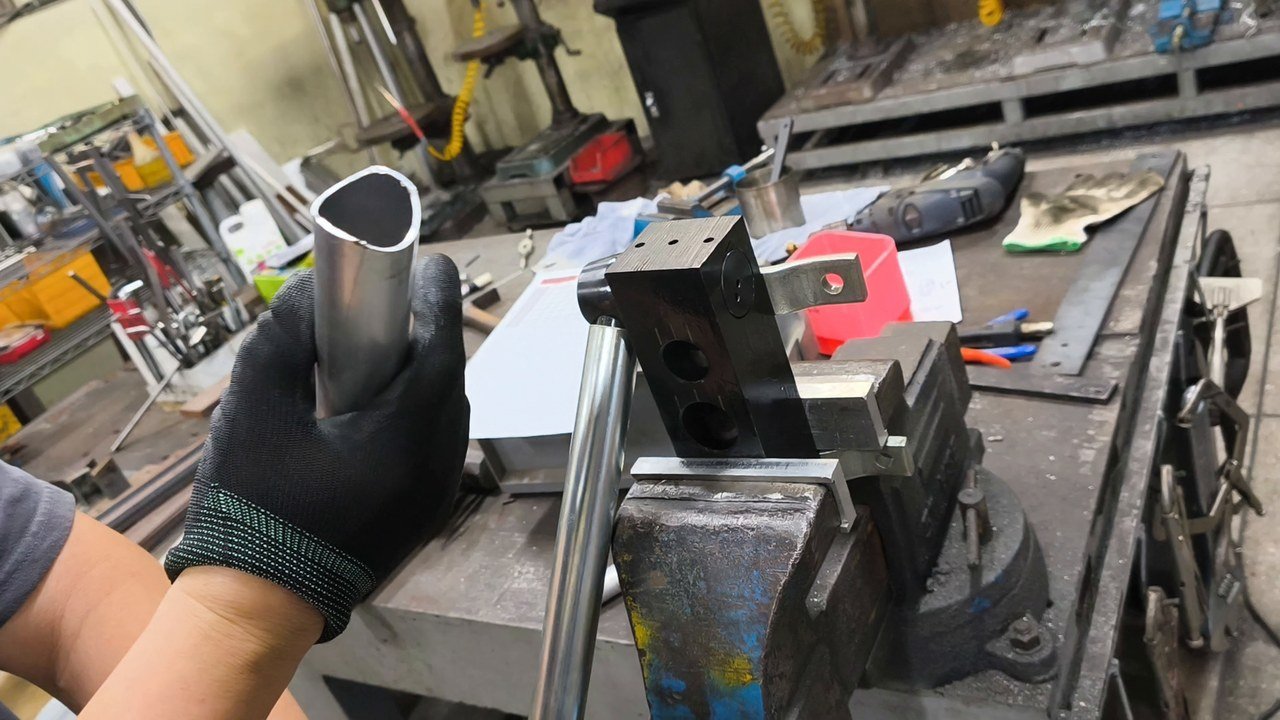

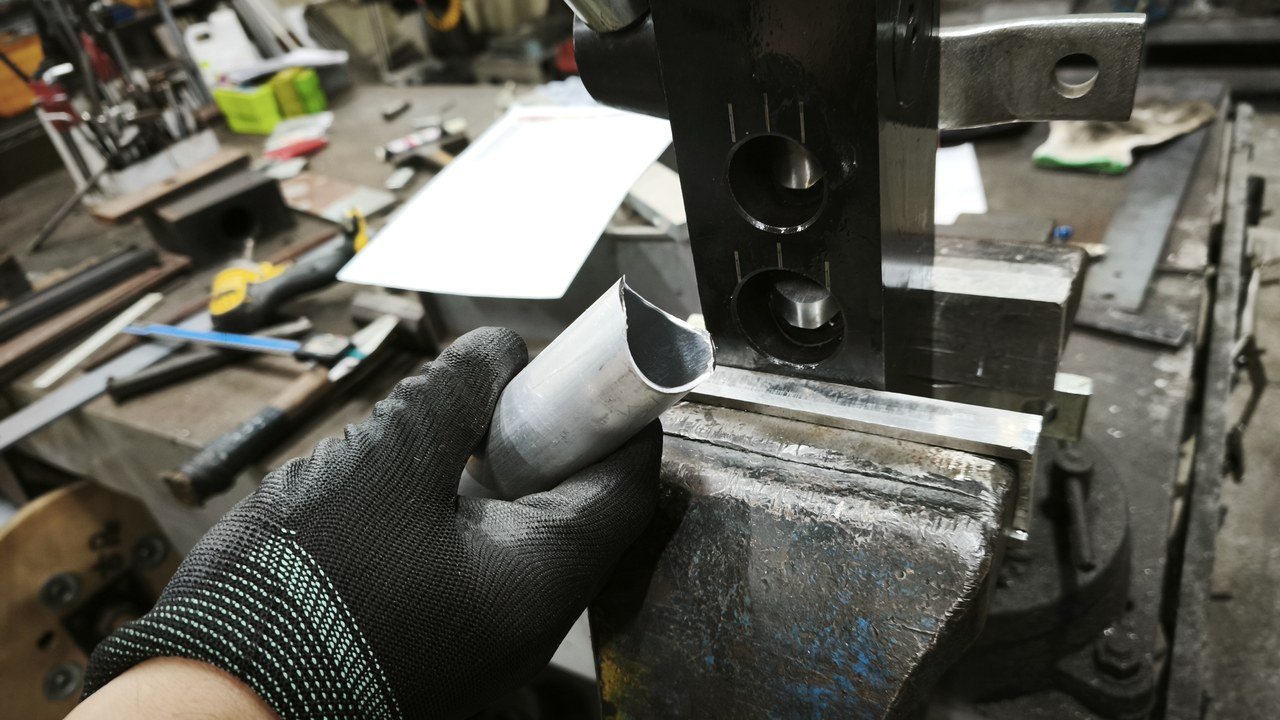

가공을 마친 파이프를 꺼내 보니 끝이 맞댈 파이프 둘레를 따라 둥글게 가공되어 있었습니다. 이 끝을 다른 파이프에 맞대 용접하면 T자 이음이 됩니다. 가공할 파이프가 더 가늘면 WTM-NR1, 더 굵으면 WTM-NR3를 쓰며, 소재와 외경 · 두께를 알려 주시면 맞는 기종을 제안해 드립니다.

Summary

이번 제작 내용

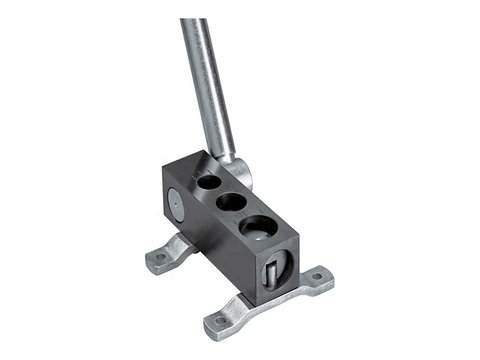

기종	WTM-NR2 · 수동 R 노칭기(중구경)
전원	필요 없음 · 레버 수동 가공
가공 규격	3/4" · 1" · 1-1/4" (강관 기준)
가공 한계	강관 두께 최대 3mm
본체	500 × 180 × 160mm · 9kg
이번 자재	알루미늄 원형 파이프
원산지	중국산
장소	김해 공장 · 작업대 바이스 고정
시험	2025년 7월
