Self-Repair · 코너클램프기 · 1헤드 · 펀칭 위치 맞추기

코너클램프기 펀칭 위치는 어떻게 맞추나요?

CORNER CRIMPING MACHINE · PUNCH POSITION SETTING

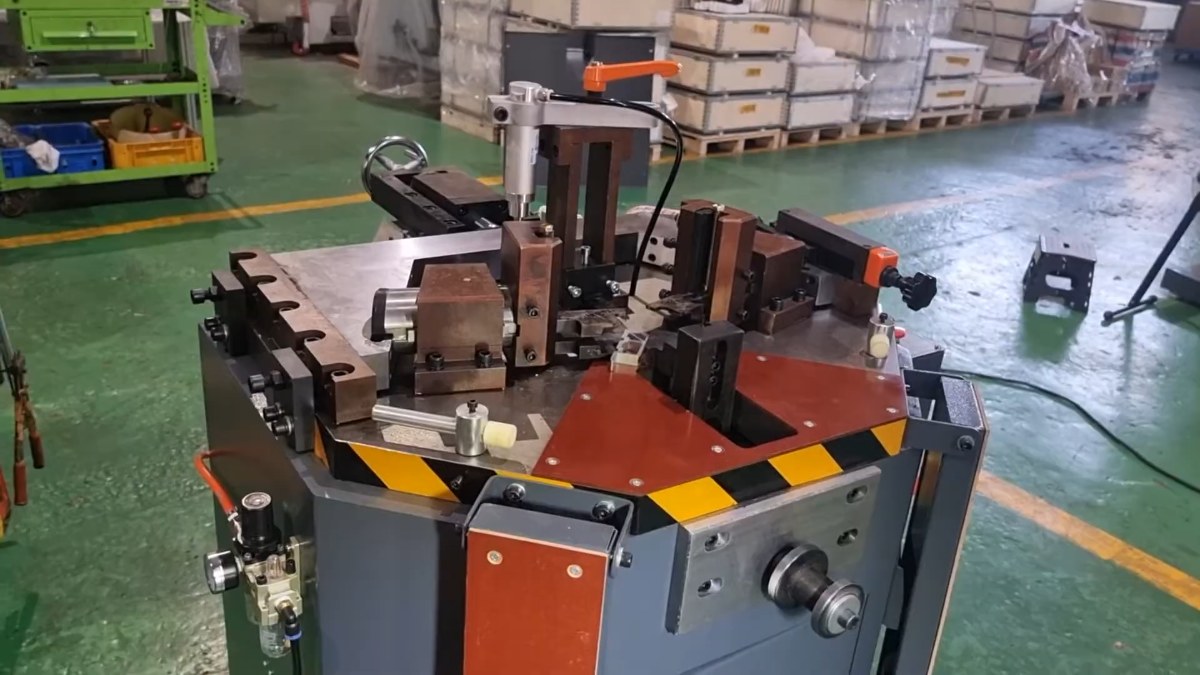

1헤드 코너클램프기는 자재(프로파일)가 바뀌면 펀칭 칼 위치를 다시 맞춥니다. 직접 맞추실 수 있습니다. 시험 자재를 받침에 맞대고 양쪽 칼끝을 코너키 자리 위에 맞춘 뒤, 한 번 눌러 코너에 틈이 없는지 확인합니다.

펀칭 위치 맞추기5단계1헤드 코너클램프기

직접 하기 어려우면 문의 다른 안내 보기

5단계

맞추는 순서

1헤드

대상 기계

얇은 판

칼끝 높이 맞춤

자재마다

다시 맞출 때

Safety

작업 전 꼭 지켜 주세요

⚠ 안전 수칙

유압 모터를 끄고 기계가 완전히 멈춘 것을 확인한 뒤 볼트를 풉니다.
시험으로 누를 때는 칼 뭉치와 받침 사이에 손을 넣지 않습니다.
볼트를 조인 뒤 칼 뭉치가 단단히 고정됐는지 손으로 확인하고 누릅니다.

펀칭 위치 맞추기는 직접 하실 수 있습니다.여러 번 맞춰도 코너에 틈이 생기면 문의해 주세요.

Video

펀칭 위치 맞추기 영상

영상

유압식 코너클램프기 펀칭위치 셋팅 정보 — 창호종합기계 유튜브

Steps

코너클램프기 펀칭 위치 맞추기 — 5단계

순서대로 해 주세요. 단계 사진은 창호종합기계 유튜브 코너클램프기 영상 두 편에서 뽑은 장면입니다.

STEP 1

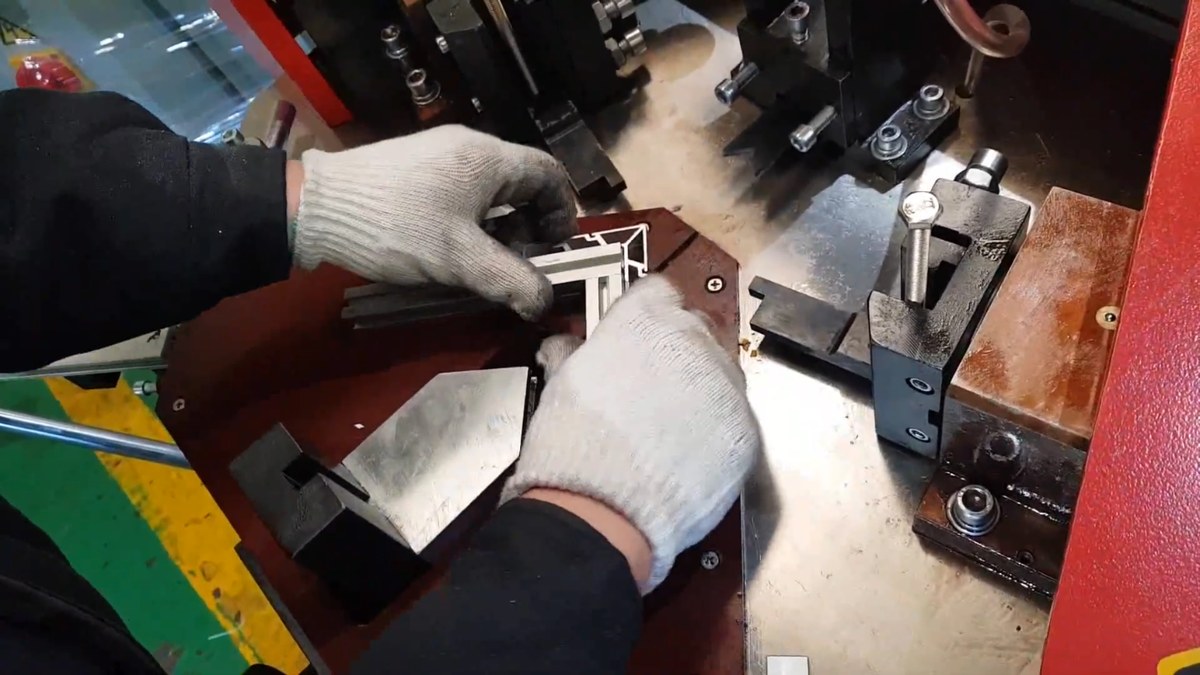

시험 자재를 만들어 주세요

실제로 작업할 프로파일 두 쪽에 코너키를 끼워 시험 자재를 만듭니다. 펀칭 위치는 자재 모양과 코너키 자리에 따라 달라지므로, 자재가 바뀔 때마다 이 시험 자재로 맞춥니다.

STEP 2

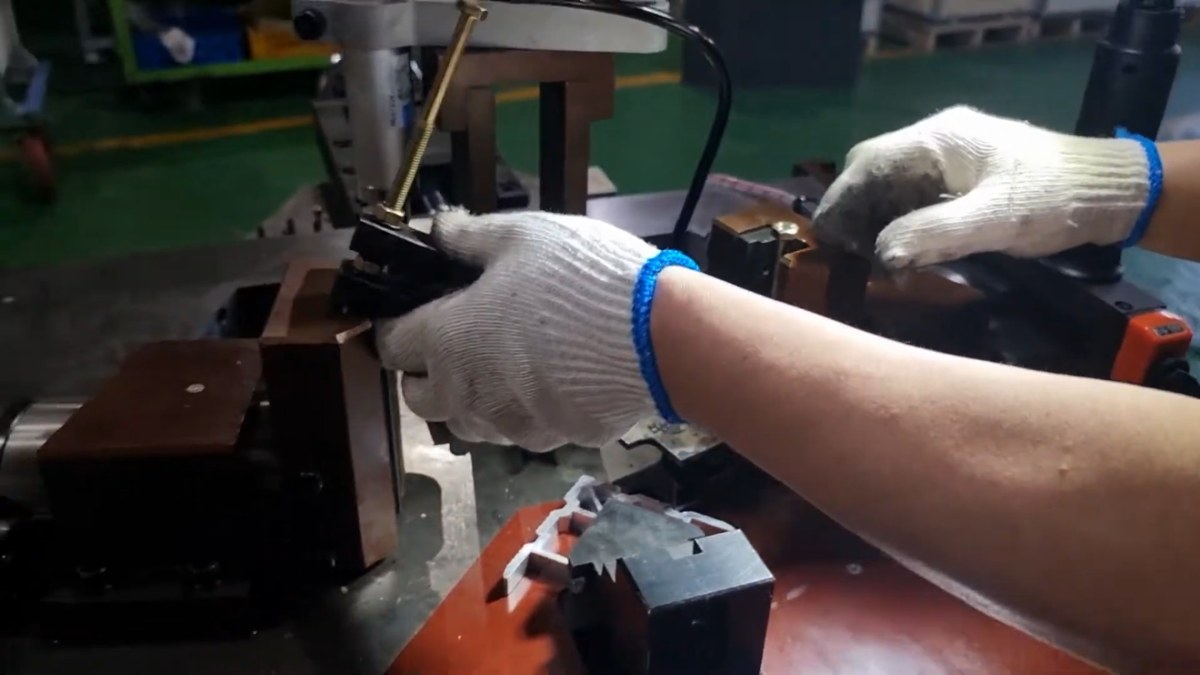

유압 모터를 끄고 칼 뭉치 고정 볼트를 풀어 주세요

유압 모터를 끄고 기계가 완전히 멈춘 것을 확인한 뒤, 펀칭 칼 뭉치를 고정한 볼트를 풉니다. 볼트는 칼 뭉치를 손으로 옮길 수 있을 만큼만 풉니다.

STEP 3

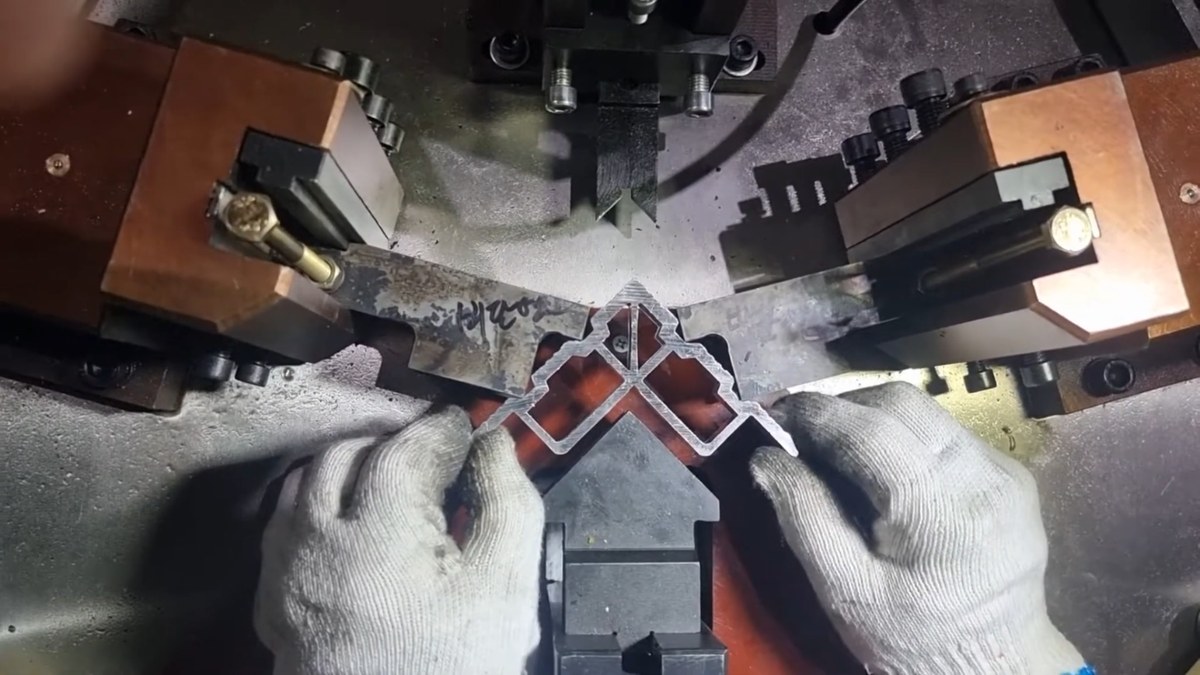

칼끝이 코너키 자리 위에 오도록 칼 뭉치를 옮겨 주세요

시험 자재를 가운데 받침에 맞대어 올리고, 양쪽 칼끝이 코너키가 들어간 자리 바로 위에 오도록 칼 뭉치를 옮깁니다. 칼끝 높이는 칼 뭉치 뒤에 겹쳐 대는 얇은 판을 넣고 빼서 맞춥니다.

STEP 4

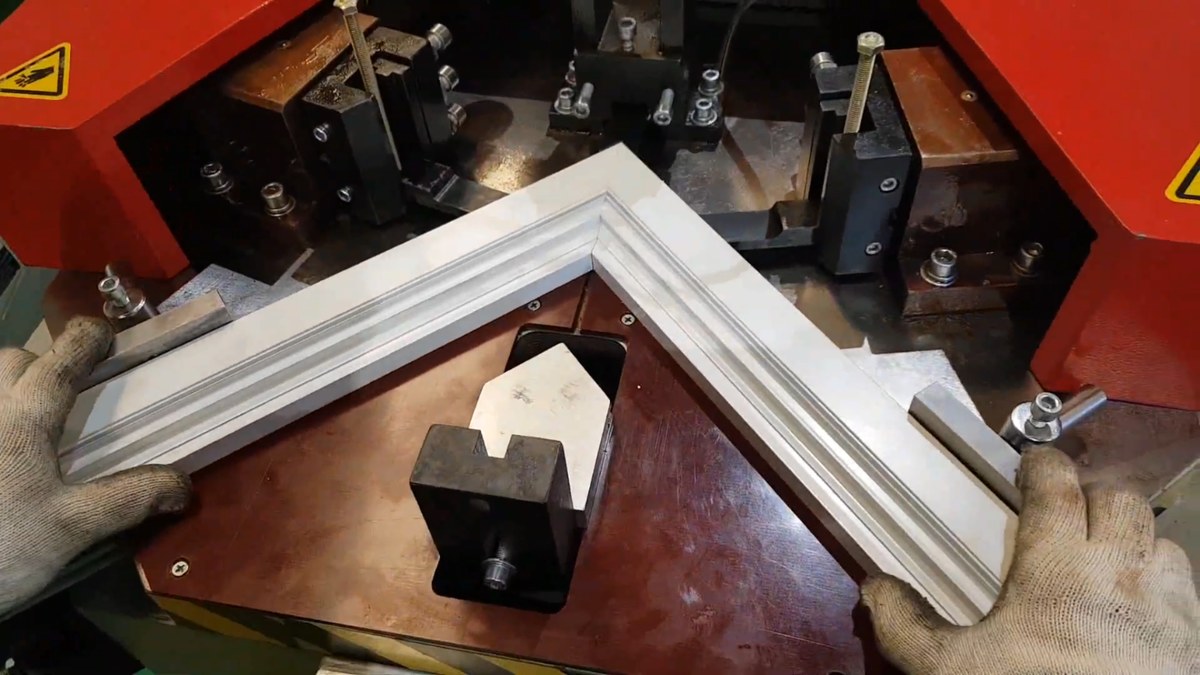

볼트를 조이고 한 번 눌러 보세요

칼 뭉치 위치가 정해지면 볼트를 다시 조입니다. 유압 모터를 켜고 시험 자재를 받침에 맞대어 한 번 눌러 봅니다.

STEP 5

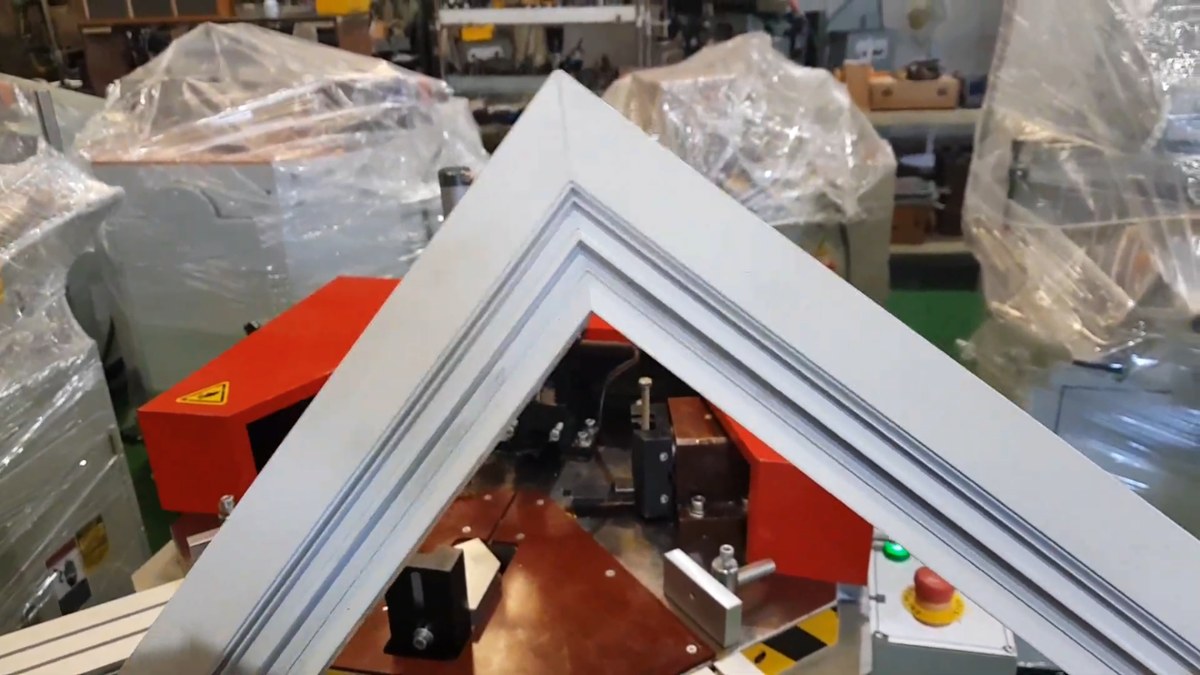

코너가 틈 없이 붙었는지 확인해 주세요

눌러 낸 코너의 이음 자리에 틈이 없는지 봅니다. 틈이 있거나 한쪽만 눌렸으면 2~4단계를 다시 합니다. 다른 자재로 바꿀 때도 같은 순서로 다시 맞춥니다.

기계 제원은 1헤드 코너 클램프기 8종 페이지에서, 펀칭 부품은 코너 클램프기 펀칭 핀 6종 페이지에서 보실 수 있습니다.
