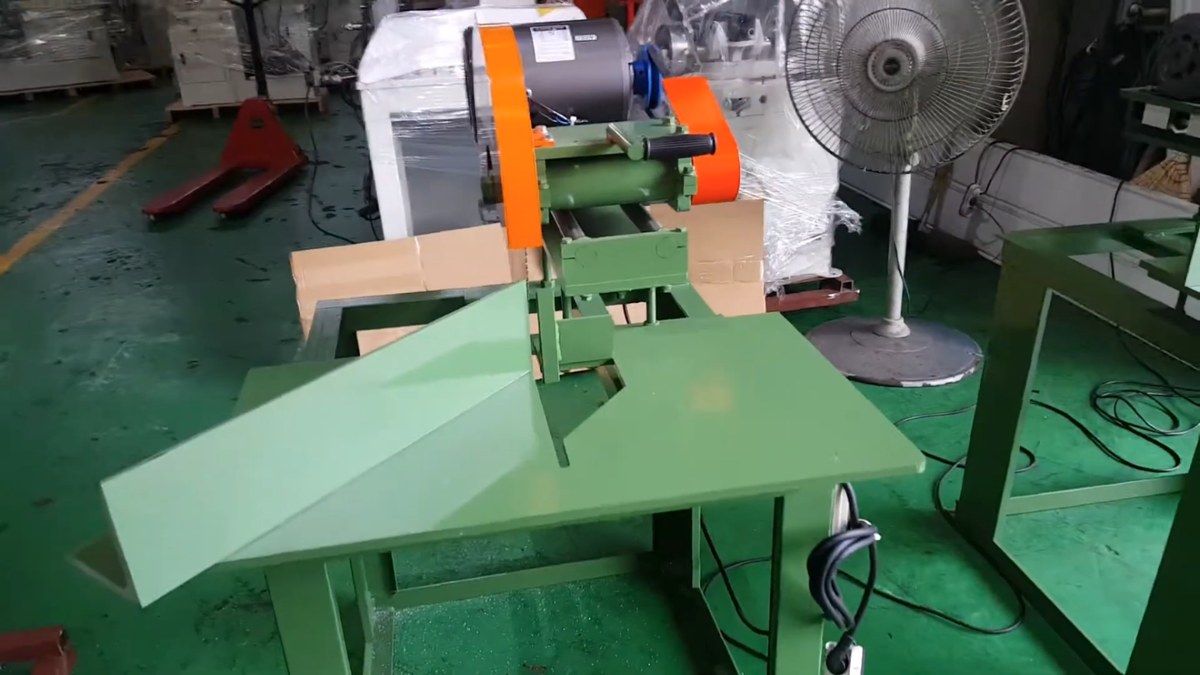

Self-Repair · 알루미늄 절단기 · 1헤드 45도 · 꼭지점 맞추기

알루미늄 절단기 45도 꼭지점은 어떻게 맞추나요?

ALUMINUM CUTTER · 45° CORNER SETTING

1헤드 45도 절단기는 쓰다 보면 자른 끝 꼭지점이 조금씩 틀어집니다. 직접 맞추실 수 있습니다. 톱 헤드 볼트 2개를 풀고 고무망치로 0.1~0.2mm씩 조금만 옮긴 뒤, 볼트는 너무 세게 조이지 않습니다.

꼭지점 맞추기5단계알루미늄 절단기

직접 하기 어려우면 문의 다른 안내 보기

5단계

맞추는 순서

0.1~0.2mm

한 번에 옮길 양

볼트 2개

풀 곳

고무망치

필요한 공구

Safety

작업 전 꼭 지켜 주세요

⚠ 안전 수칙

전원을 끄고 톱날이 완전히 멈춘 것을 확인한 뒤 시작합니다.
톱 헤드는 0.1~0.2mm씩 조금만 옮깁니다. 한 번에 많이 옮기면 다시 맞추기 어렵습니다.
볼트는 너무 세게 조이지 않습니다. 베어링이 상할 수 있습니다.

꼭지점 맞추기는 직접 하실 수 있습니다.여러 번 해도 맞지 않으면 문의해 주세요.

Video

꼭지점 맞추기 영상

영상

알루미늄 절단기 절단 코너 꼭지점 위치 셋팅 — 창호종합기계 유튜브

Steps

절단기 꼭지점 맞추기 — 5단계

순서대로 해 주세요. 단계 사진은 위 영상에서 뽑은 장면입니다.

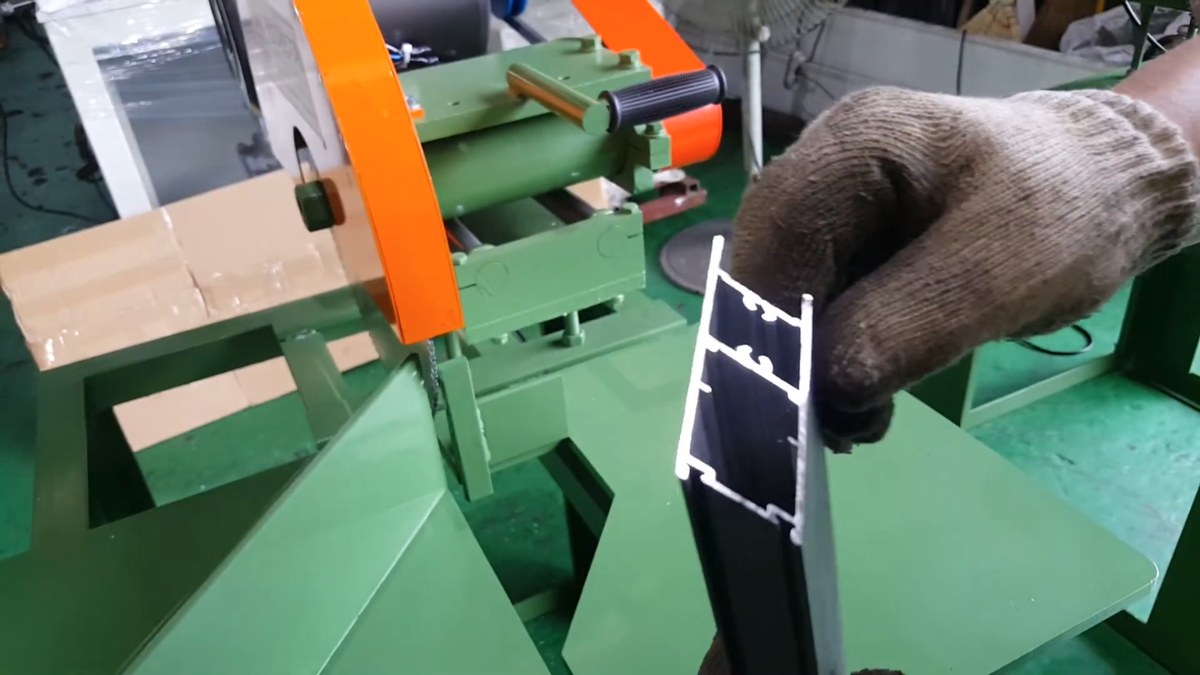

STEP 1

45도로 잘라 꼭지점을 확인해 주세요

자재를 45도로 한 번 잘라, 자른 끝 꼭지점이 기준에 딱 맞는지 봅니다. 출고 때 맞춰 보내도 쓰다 보면 조금씩 틀어집니다. 꼭지점이 모자라거나 넘어가면 창틀 모서리가 맞지 않습니다.

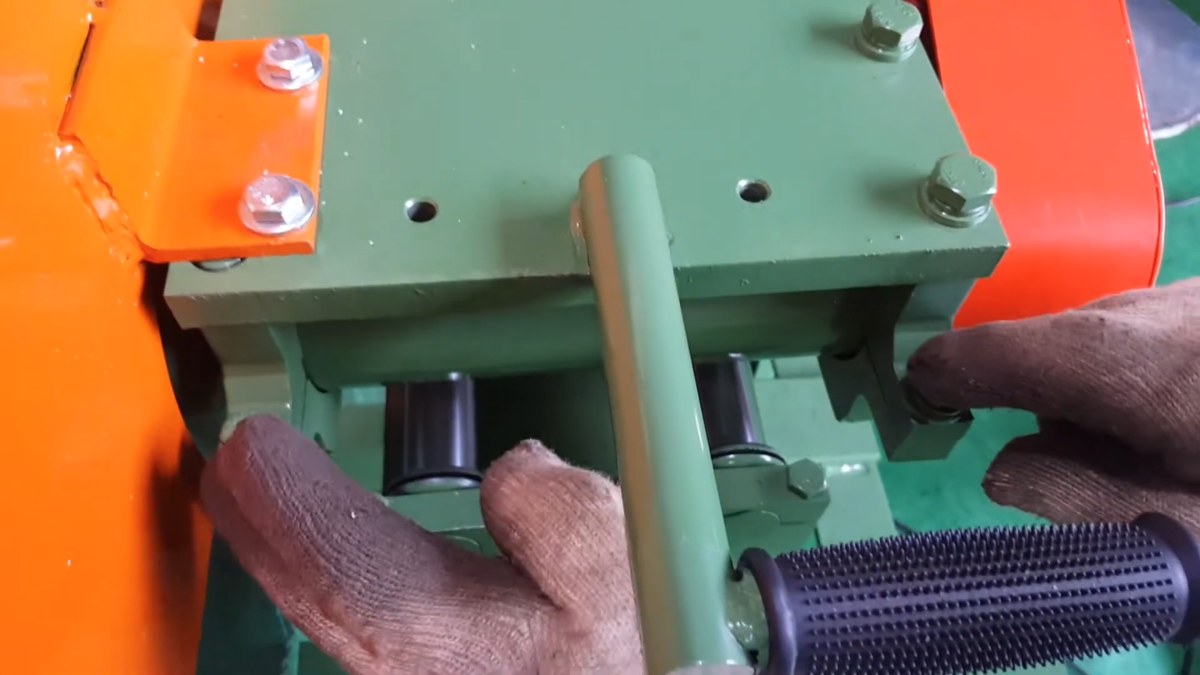

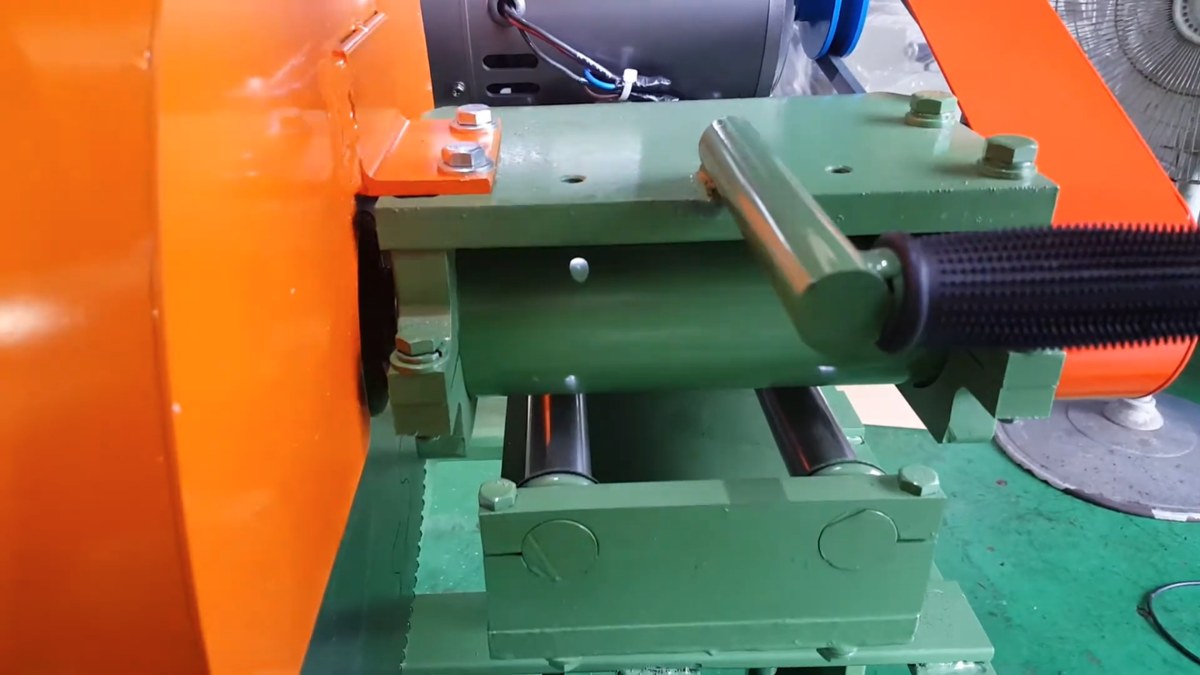

STEP 2

전원을 끄고 톱 헤드 볼트 2개를 풀어 주세요

전원을 끄고 톱날이 완전히 멈춘 것을 확인한 뒤, 톱 헤드(하우징)를 고정한 볼트 2개를 풉니다. 자재 받침 쪽 볼트를 풀어 앞뒤로 옮겨도 미세 조정은 되지만, 그 방법으로는 맞추기가 쉽지 않습니다.

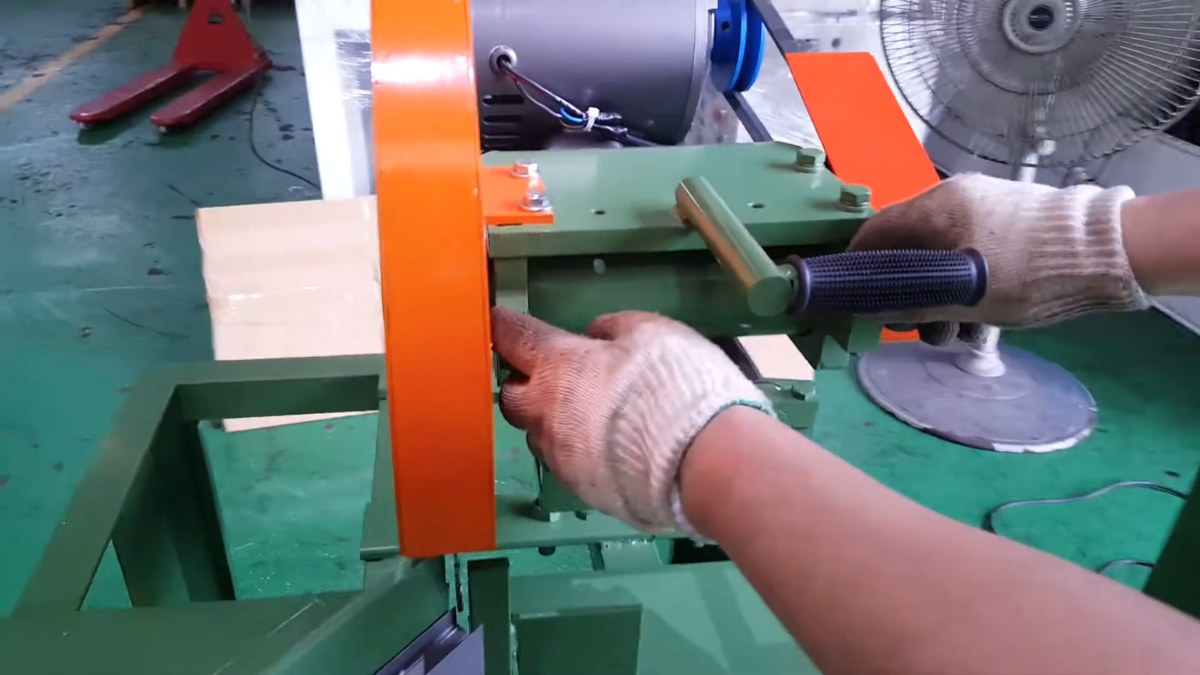

STEP 3

고무망치로 톱 헤드를 조금씩 옮겨 주세요

고무망치로 톱 헤드를 좌우로 가볍게 쳐서 옮깁니다. 0.1~0.2mm씩 조금만 옮기면서 맞춥니다.

STEP 4

볼트를 알맞게 조여 주세요

위치를 맞췄으면 풀었던 볼트 2개를 다시 조입니다. 너무 세게 조이면 베어링이 상할 수 있으니 알맞게 조입니다.

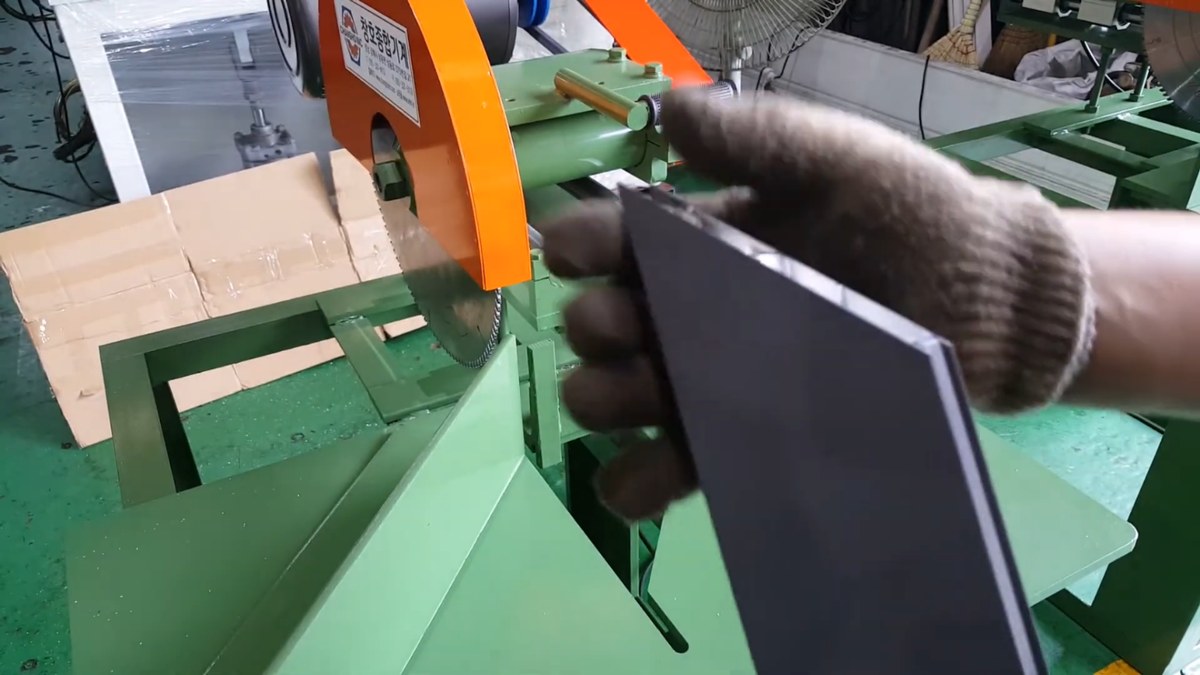

STEP 5

긴 자재를 다시 잘라 확인해 주세요

긴 자재를 눌러 한 번 더 잘라 꼭지점이 기준에 맞는지 확인합니다. 자를 때 소리와 떨림도 함께 봅니다. 맞지 않으면 3~4단계를 다시 합니다. 오일 분사 장치가 없는 기계는 톱날에 윤활유를 조금 바르면 절단면이 더 깨끗합니다.

1헤드 절단기 기종별 제원은 알루미늄 1헤드 원형절단기 36종 페이지에서 보실 수 있습니다.
