Self-Repair · CNC 루터기 · 공구 길이 재기

CNC 루터기 공구 길이는 어떻게 재나요?

CNC ROUTER · TOOL LENGTH TOUCH SETTING

CNC 루터기는 작업대 옆 공구 길이 센서로 공구 길이를 잽니다. 공구(엔드밀)를 바꾼 뒤나 가공 깊이가 맞지 않을 때 길이를 다시 잽니다. 직접 하실 수 있습니다.

공구 길이 재기6단계CNC 루터기 공통

직접 하기 어려우면 문의 다른 안내 보기

센서

길이를 재는 곳

StartTool

재기 시작 단추

저장

마지막 단추

6단계

재는 순서

Safety

작업 전 꼭 지켜 주세요

⚠ 안전 수칙

공구를 바꿀 때는 기계를 멈춘 상태에서 합니다.
StartTool을 누른 뒤에는 공구가 달린 머리가 움직입니다. 공구와 센서 사이에 손을 넣지 않습니다.
설정 화면의 다른 숫자는 바꾸지 않습니다. 값이 이상하면 문의해 주세요.

이 설정 화면이 있는 CNC 루터기에 공통으로 쓸 수 있습니다.화면이 다르거나 공구 길이 센서가 없는 기계는 기계 사진과 함께 문의해 주세요.

Steps

공구 길이 재기 — 6단계

순서대로 해 주세요. 단계 사진은 창호종합기계 자료 영상에서 뽑은 장면입니다.

STEP 1

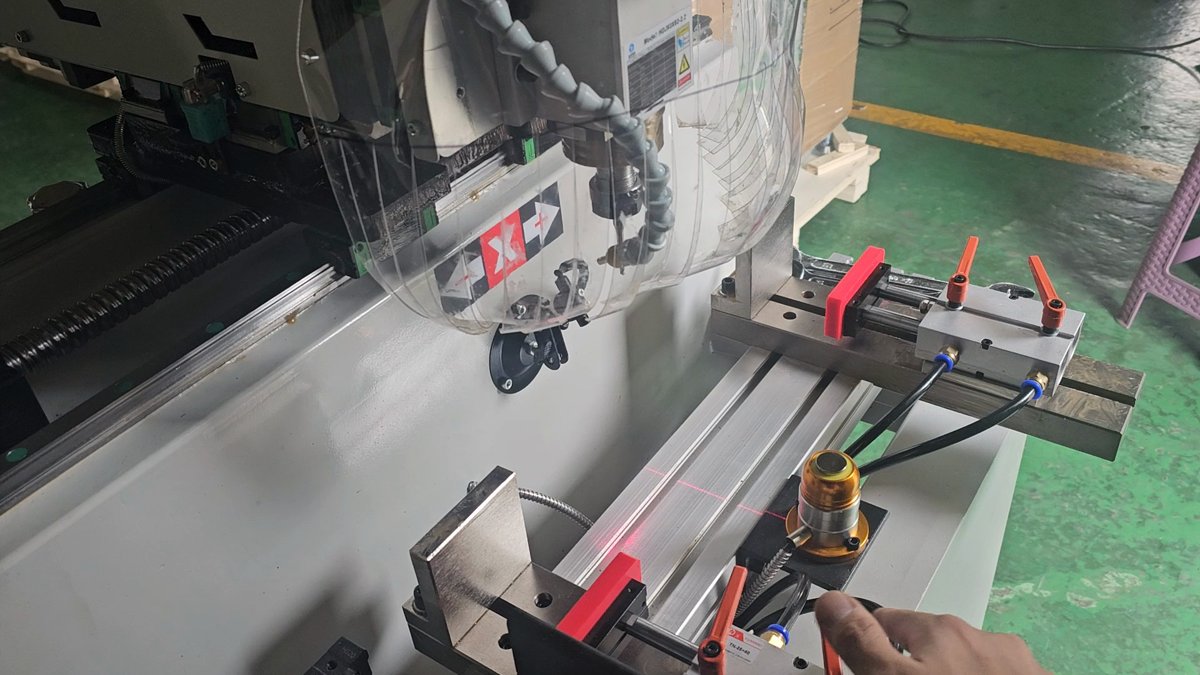

공구 길이 센서를 확인해 주세요

작업대 옆의 노란 원통이 공구 길이를 재는 센서입니다. 센서 위에 가공 부스러기나 물건이 없는지 먼저 확인합니다.

STEP 2

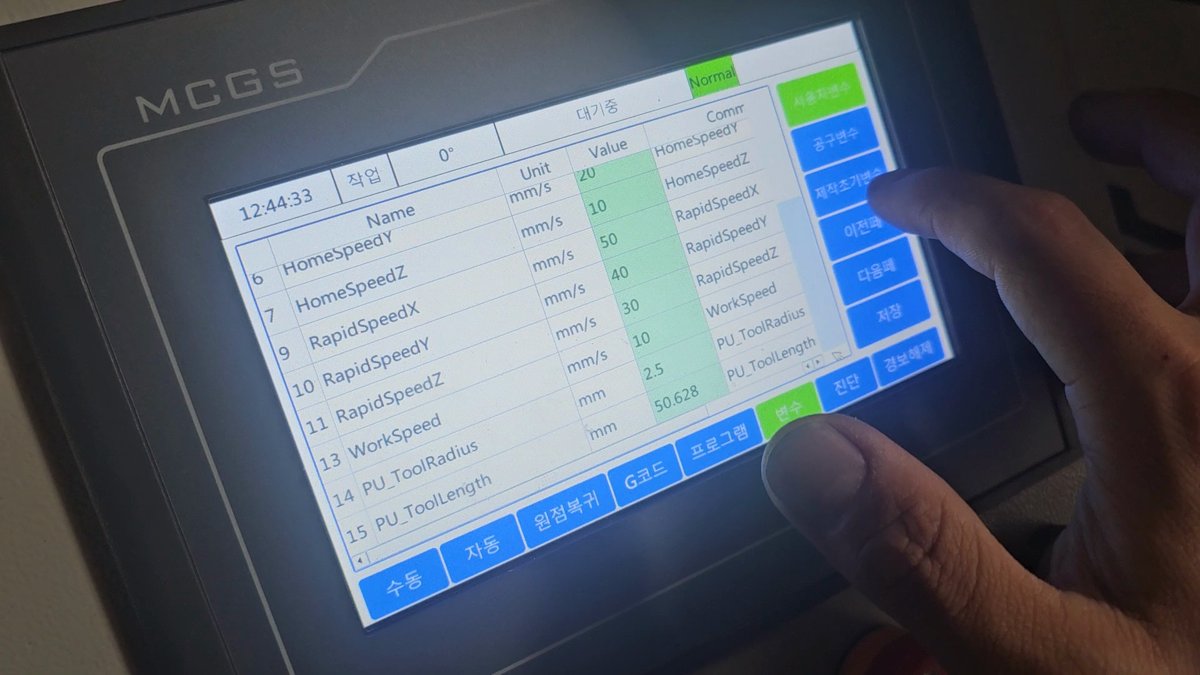

설정 화면을 열어 주세요

화면 아래쪽 「변수」를 누르고, 오른쪽에 나오는 「제작조기변수」를 누릅니다. 이어서 「INCPara」를 누릅니다.

STEP 3

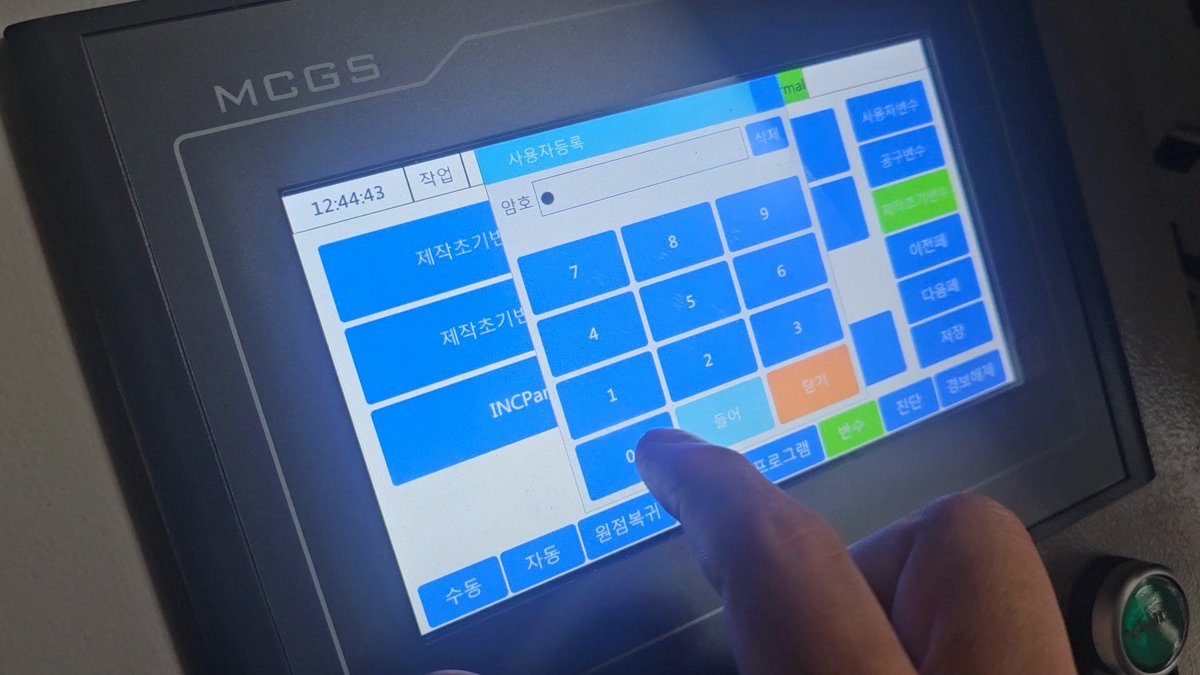

암호를 넣어 주세요

숫자판이 뜨면 암호를 넣습니다. 암호는 기계 모델을 알려 주시면 안내해 드립니다.

STEP 4

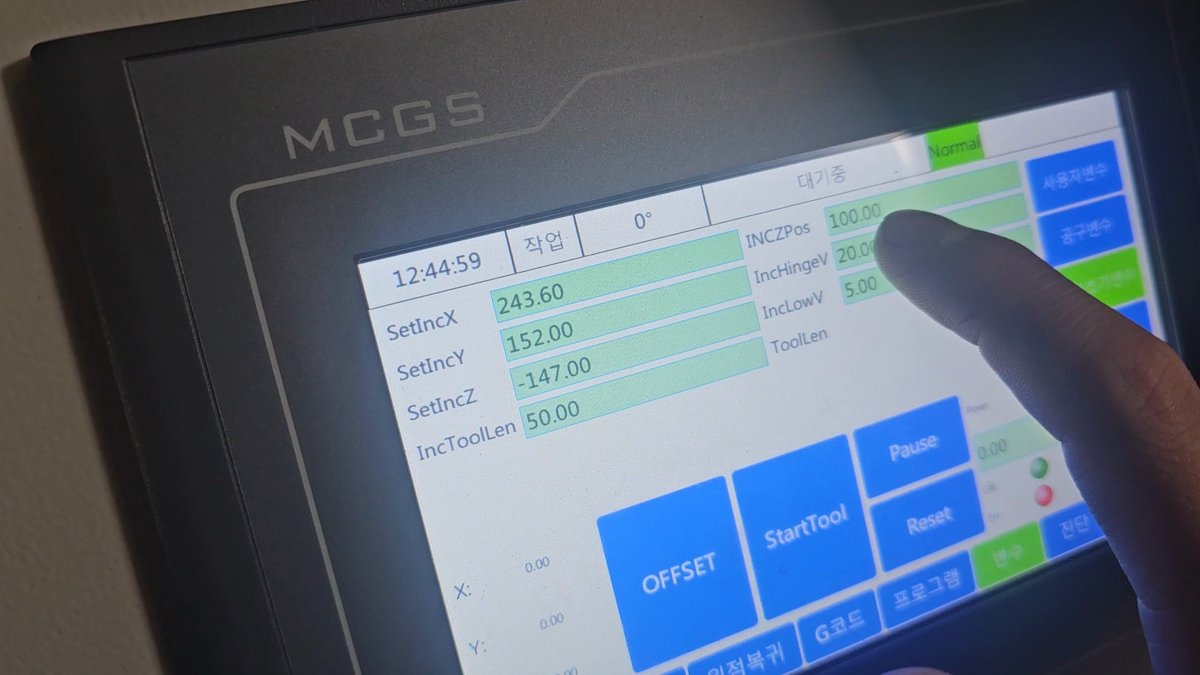

StartTool 단추를 눌러 주세요

공구 길이를 재는 화면이 나옵니다. 「StartTool」 단추를 누르면 머리가 센서 쪽으로 움직입니다.

STEP 5

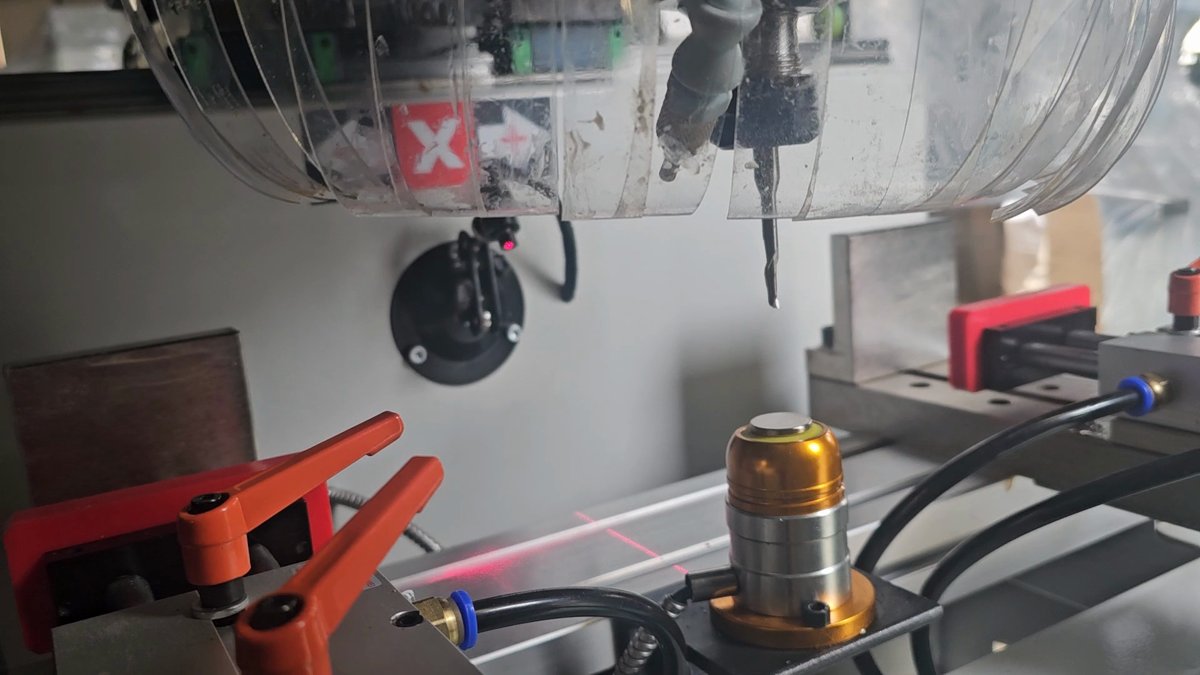

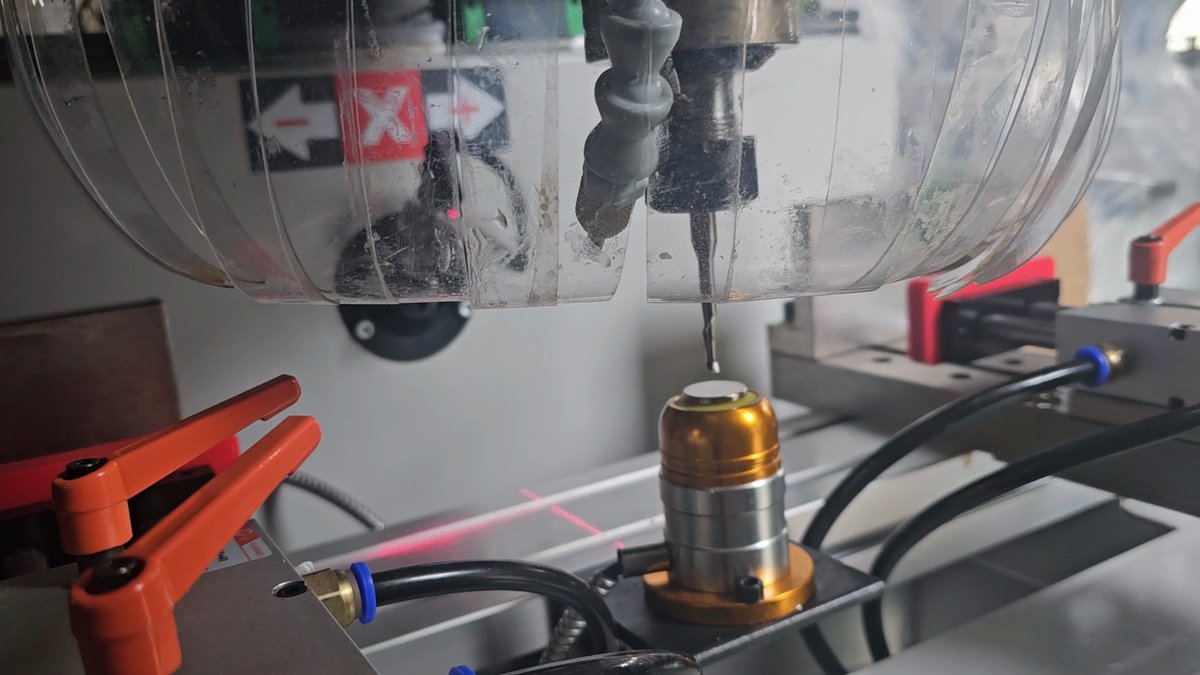

공구 끝이 센서에 닿는지 지켜봐 주세요

머리가 센서 위로 와서 공구 끝을 센서에 대고 길이를 잽니다. 다 재면 머리가 다시 올라갑니다. 공구 끝이 센서에 닿지 않으면 문의해 주세요.

STEP 6

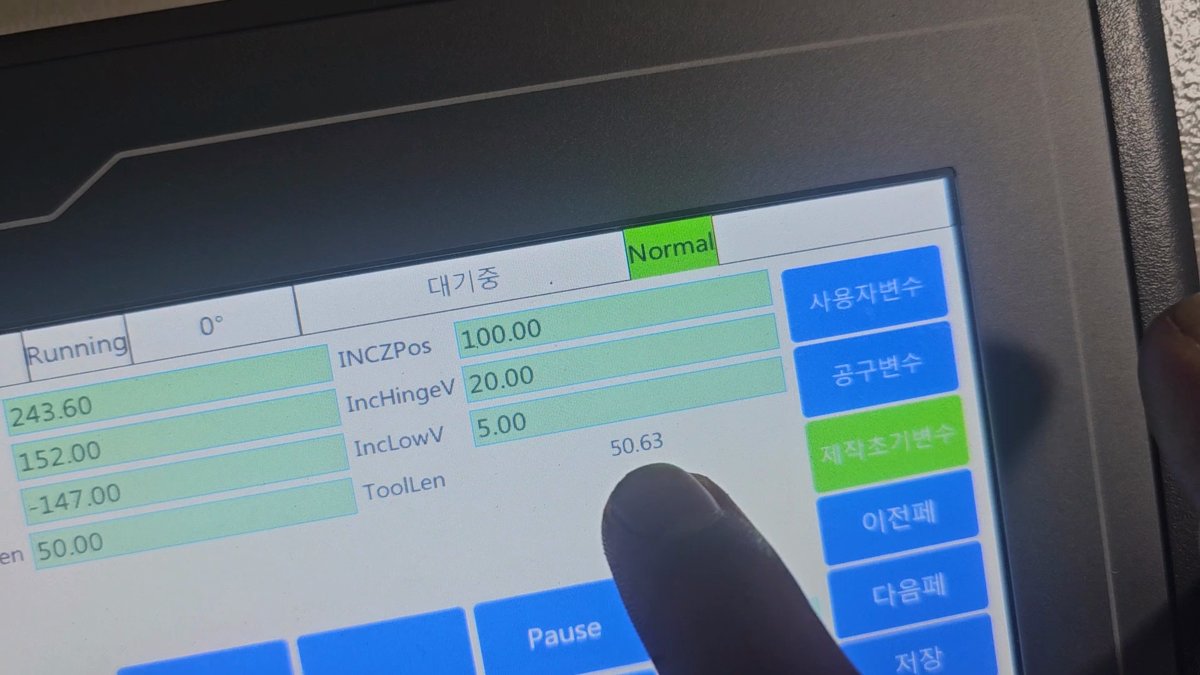

새 값을 확인하고 저장해 주세요

「ToolLen」 칸에 새로 잰 공구 길이가 나옵니다. 오른쪽 「저장」을 누르고 확인 창에서 OK를 누릅니다. 「공구변수」 화면의 공구 길이 값이 「ToolLen」 값과 같은지 봅니다.

영상 속 기계는 WTMM-CNC-400입니다. 제원은 제품 페이지에서 보실 수 있습니다.
