홈›자가수리 안내›습동면유 공급기 맞추기

Self-Repair · CNC 루터기 · 습동면유 공급기

CNC 루터기 습동면유 공급기는 어떻게 맞추나요?

CNC ROUTER · SLIDEWAY LUBRICATOR SETTING

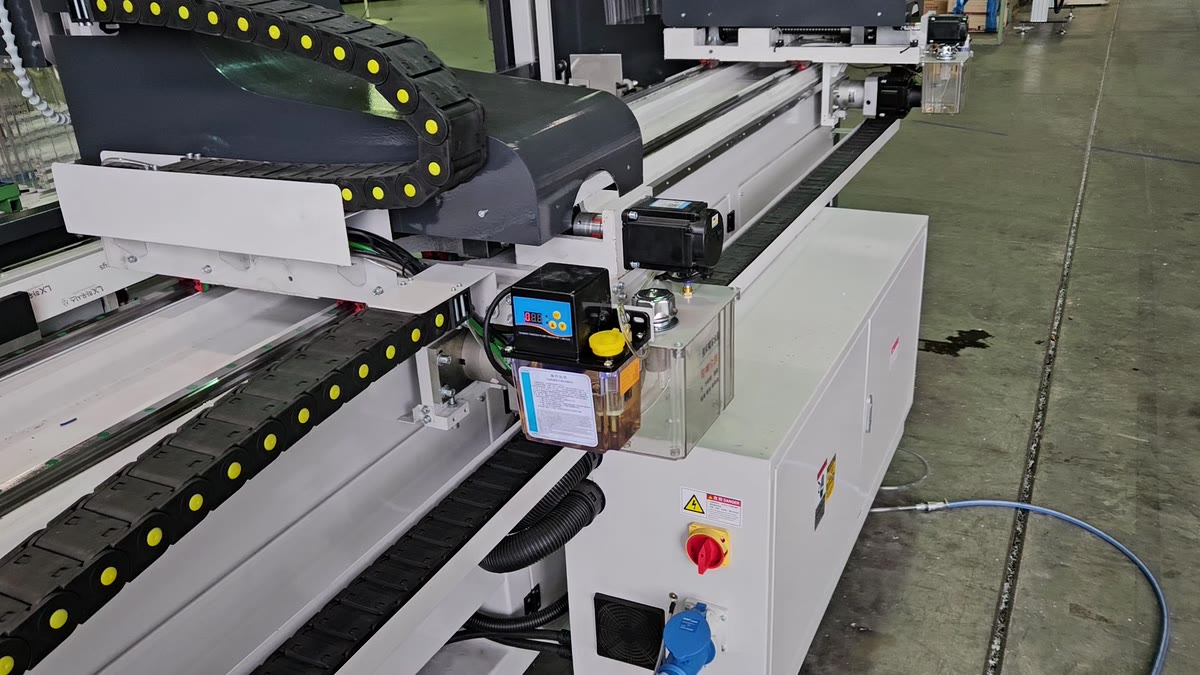

습동면유 공급기는 축이 움직이는 레일에 기름을 보내 주는 장치입니다. 처음 설치할 때, 레일이 말라 보이거나 기름이 너무 많이 나올 때 맞춥니다. 직접 하실 수 있습니다.

습동면유 공급기5단계CNC 루터기 공통

직접 하기 어려우면 문의 다른 안내 보기

습동면유

넣는 기름

SET

설정 단추

레일

기름이 가는 곳

5단계

맞추는 순서

Safety

작업 전 꼭 지켜 주세요

⚠ 안전 수칙

기름통을 채우거나 레일을 볼 때는 기계를 멈춘 상태에서 합니다.
기름통에는 습동면유만 넣습니다. 번호를 모르시면 문의해 주세요.
기계를 작동해 확인할 때는 움직이는 축과 레일에 손을 넣지 않습니다.

이 공급기가 달린 CNC 루터기에 공통으로 쓸 수 있습니다.공급기 모양이 다르거나 표시창이 없는 기계는 기계 사진과 함께 문의해 주세요.

Steps

습동면유 공급기 맞추기 — 5단계

순서대로 해 주세요. 단계 사진은 창호종합기계 자료 영상에서 뽑은 장면입니다.

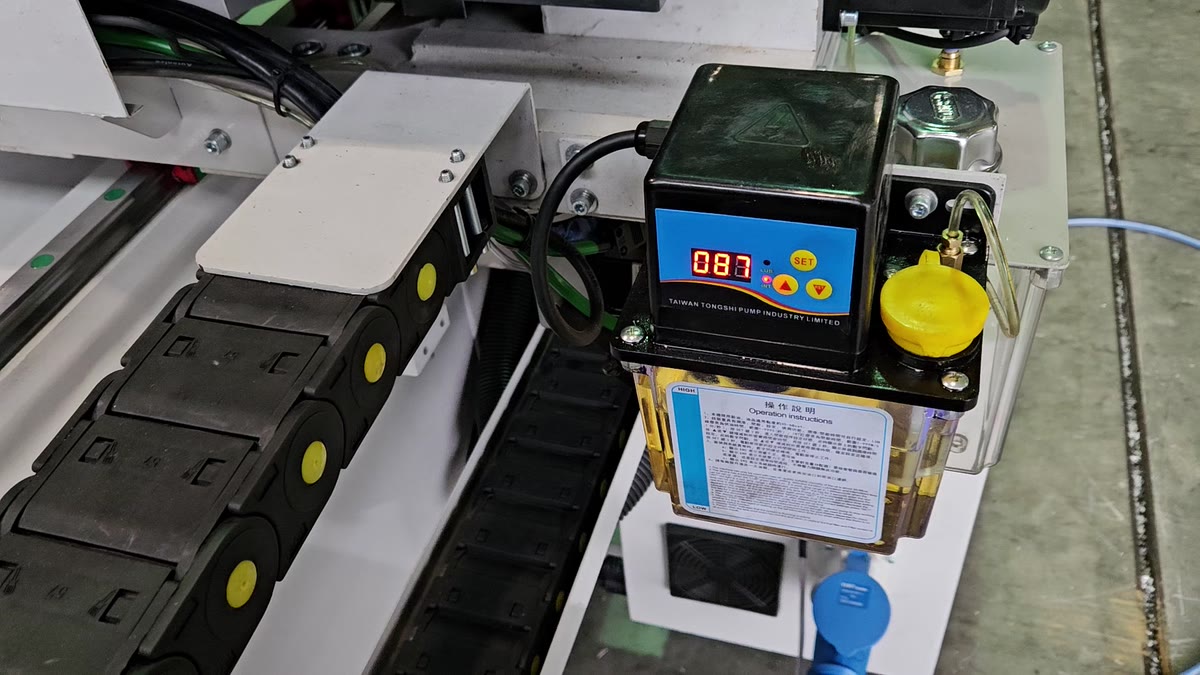

STEP 1

기름통에 습동면유가 있는지 확인해 주세요

기계 옆에 달린 공급기의 기름통을 봅니다. 기름통이 투명해서 남은 기름을 밖에서 볼 수 있습니다. 모자라면 노란 마개를 열고 습동면유를 채웁니다.

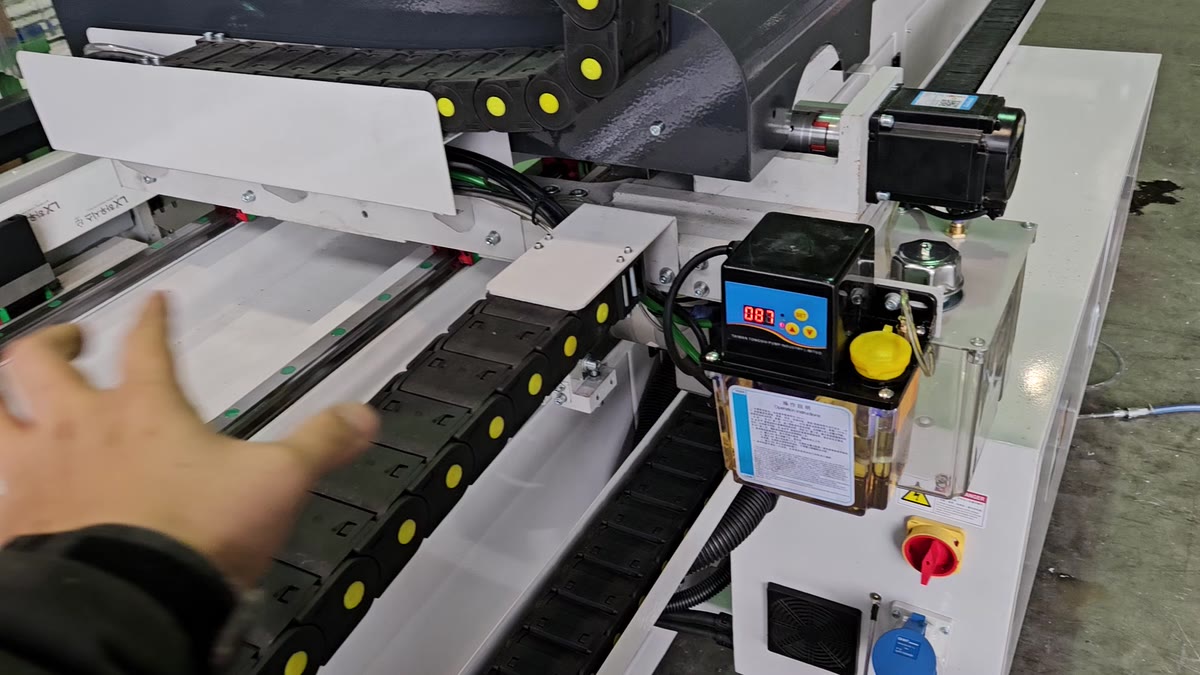

STEP 2

기름이 가는 레일을 확인해 주세요

공급기에서 나온 습동면유는 축이 움직이는 레일(습동면)로 갑니다. 맞추기 전에 레일 위치와 지금 기름이 묻어 있는 상태를 봐 둡니다.

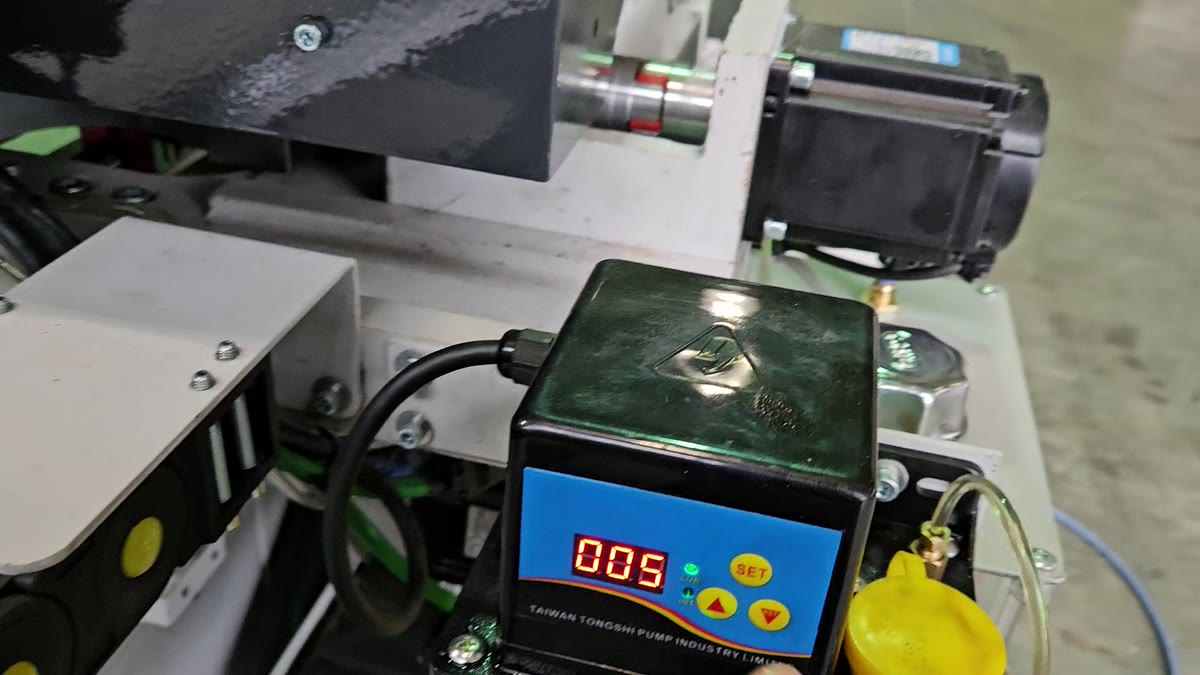

STEP 3

SET 단추를 눌러 설정 화면을 열어 주세요

표시창 오른쪽 SET 단추를 누르면 설정 화면으로 넘어갑니다. 영상에서는 SET 단추를 누를 때마다 표시창 숫자가 바뀌었습니다.

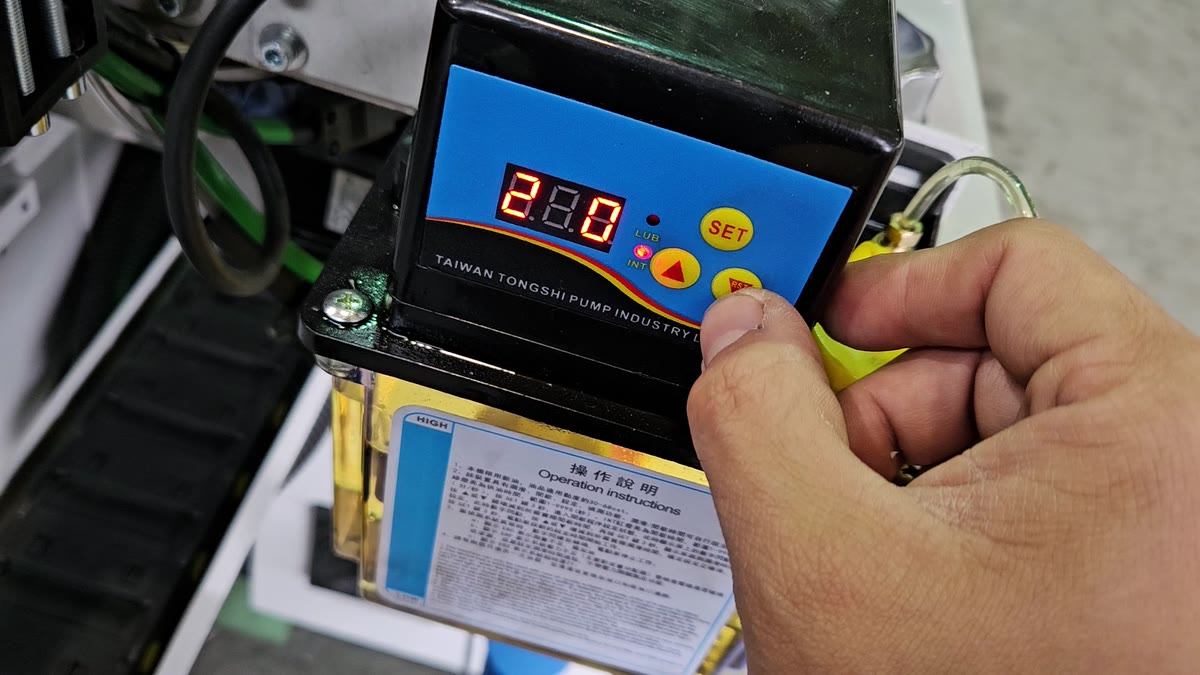

STEP 4

위·아래 단추로 값을 맞춰 주세요

SET 단추 아래의 위·아래 단추로 숫자를 바꿔 값을 맞춥니다. 어떤 값으로 맞출지 모르시면 기계 모델을 알려 주시고 문의해 주세요.

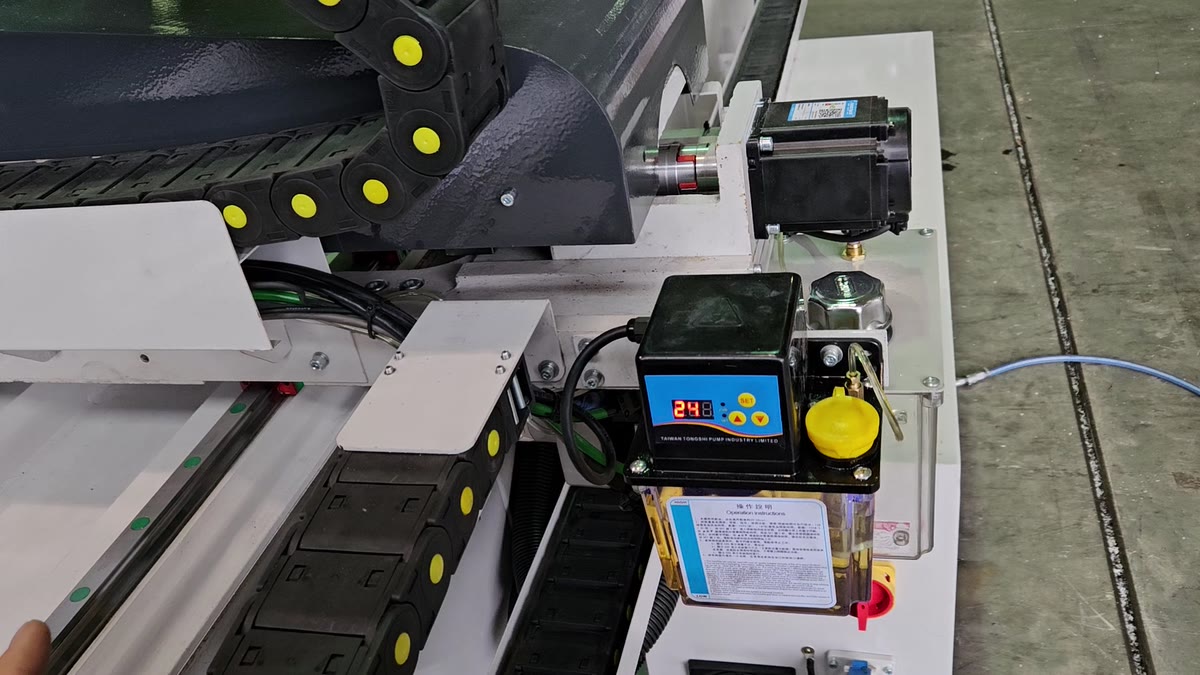

STEP 5

레일에 기름이 묻는지 확인해 주세요

값을 맞춘 뒤 표시창에 맞춘 숫자가 나오는지 봅니다. 기계를 작동하면서 레일에 기름이 얇게 묻는지 확인합니다.

영상 속 기계는 WTMM-CNC-400입니다. 제원은 제품 페이지에서 보실 수 있습니다.
