홈›자가수리 안내›LM블럭 교체

Self-Repair · LM 레일 기계 공통 · LM블럭 교체

LM블럭은 어떻게 바꾸나요?

LM GUIDE BLOCK REPLACEMENT

LM블럭은 쇠 레일 위를 미끄러지며 기계 머리를 움직이게 하는 받침입니다. 머리가 덜컥거리거나, 뻑뻑하게 걸리거나, 블럭에 녹이 슬었으면 블럭을 바꿀 때입니다. 직접 바꾸실 수 있습니다. 새 블럭은 임시 받침대를 끼운 채로 레일 끝에 맞대고 밀어 옮깁니다.

블럭 교체5단계LM 레일 기계 공통

직접 하기 어려우면 문의 다른 안내 보기

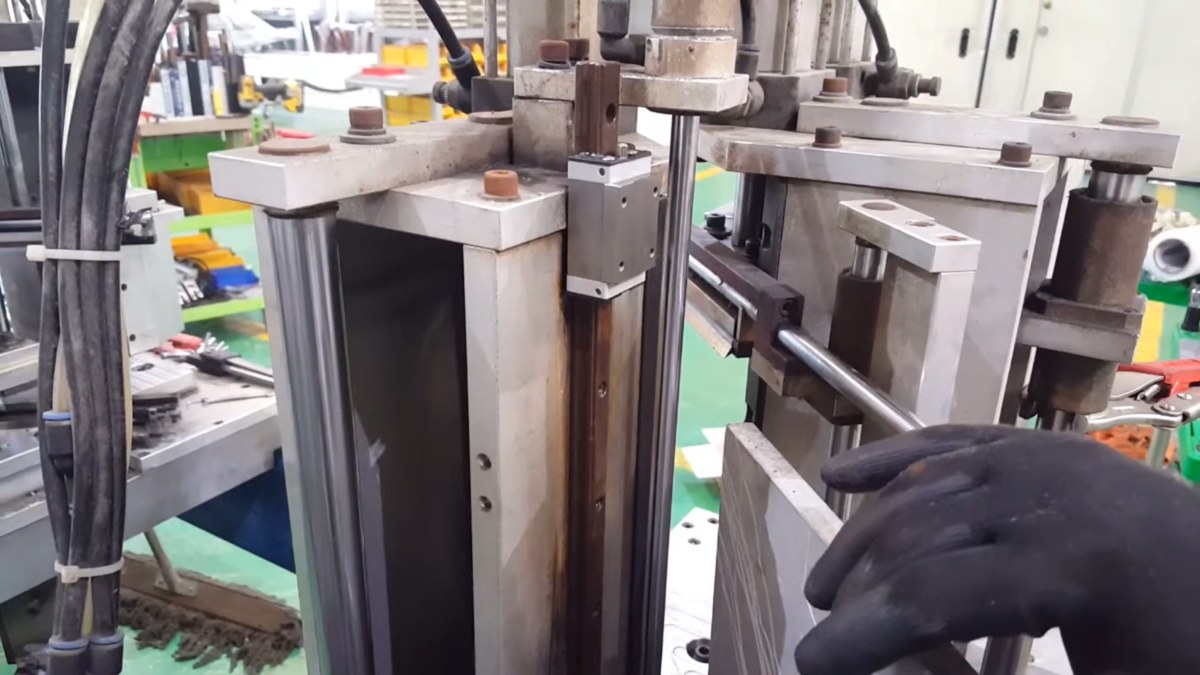

레일에 새 LM블럭을 끼운 기계

5단계

바꾸는 순서

같은 번호

새 블럭 크기

임시 받침대

빼지 않고 끼우기

전원·에어

끄고 시작

Safety

작업 전 꼭 지켜 주세요

⚠ 안전 수칙

전원을 끄고 에어를 잠근 뒤 남은 에어를 빼고 시작합니다.
새 블럭의 임시 받침대는 레일에 끼울 때까지 빼지 않습니다. 쇠구슬이 쏟아지면 그 블럭은 쓸 수 없습니다.
끼운 뒤에는 손으로 끝에서 끝까지 움직여 걸림이 없는지 확인하고 기계를 작동합니다.

LM블럭 교체는 직접 하실 수 있습니다.자신이 없으면 입고 수리로 문의해 주세요.

Video

LM블럭 교체 영상

LM블럭 베어링 교체 요령 — 창호종합기계 유튜브

영상

LM블럭 베어링 교체 요령 — 창호종합기계 유튜브

Steps

LM블럭 교체 — 5단계

순서대로 해 주세요. 단계 사진은 위 영상에서 뽑은 장면입니다.

STEP 1

헌 블럭의 크기 번호를 확인해 주세요

전원을 끄고 에어를 잠근 뒤 남은 에어를 뺍니다. 헌 블럭에 적힌 크기 번호를 확인하고, 같은 번호의 새 블럭을 준비합니다. 영상의 블럭은 15번입니다. 번호를 모르면 블럭 사진을 찍어 문의해 주세요.

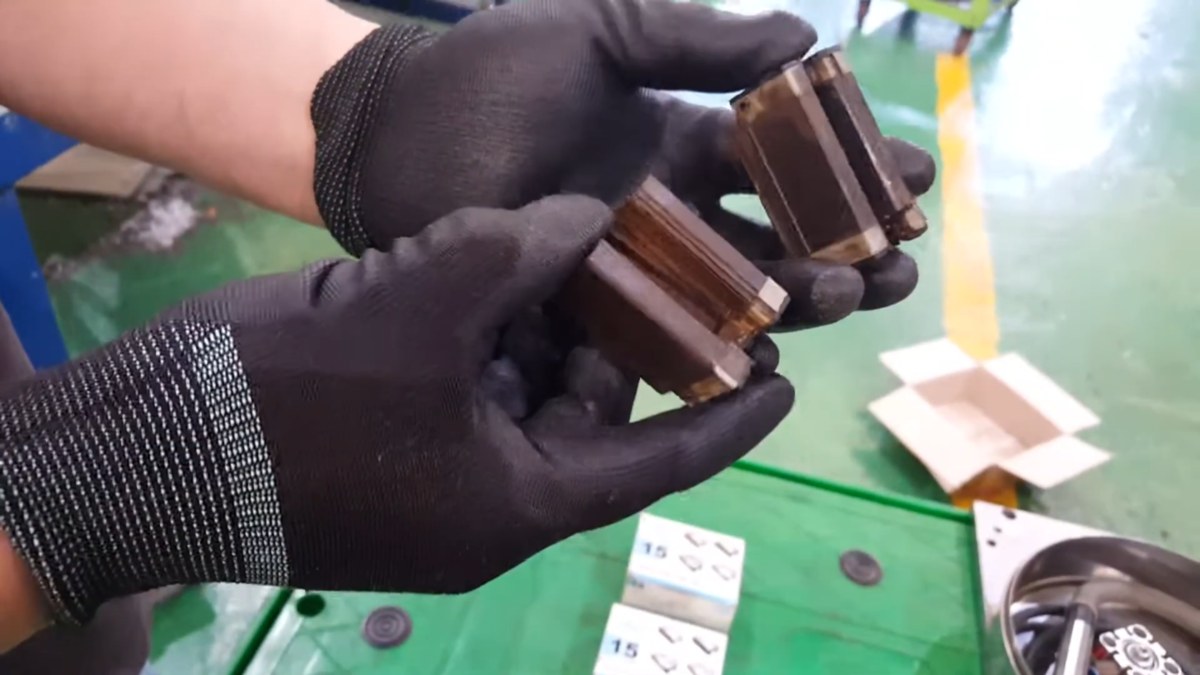

교체할 헌 LM블럭 두 개

STEP 2

새 블럭은 임시 받침대를 끼운 채로 두세요

새 블럭 안에는 작은 쇠구슬이 들어 있고, 구슬이 빠지지 않게 임시 받침대가 끼워져 있습니다. 레일에 끼우기 전까지 받침대를 빼지 않습니다. 받침대가 빠지면 쇠구슬이 쏟아져 그 블럭은 쓸 수 없습니다.

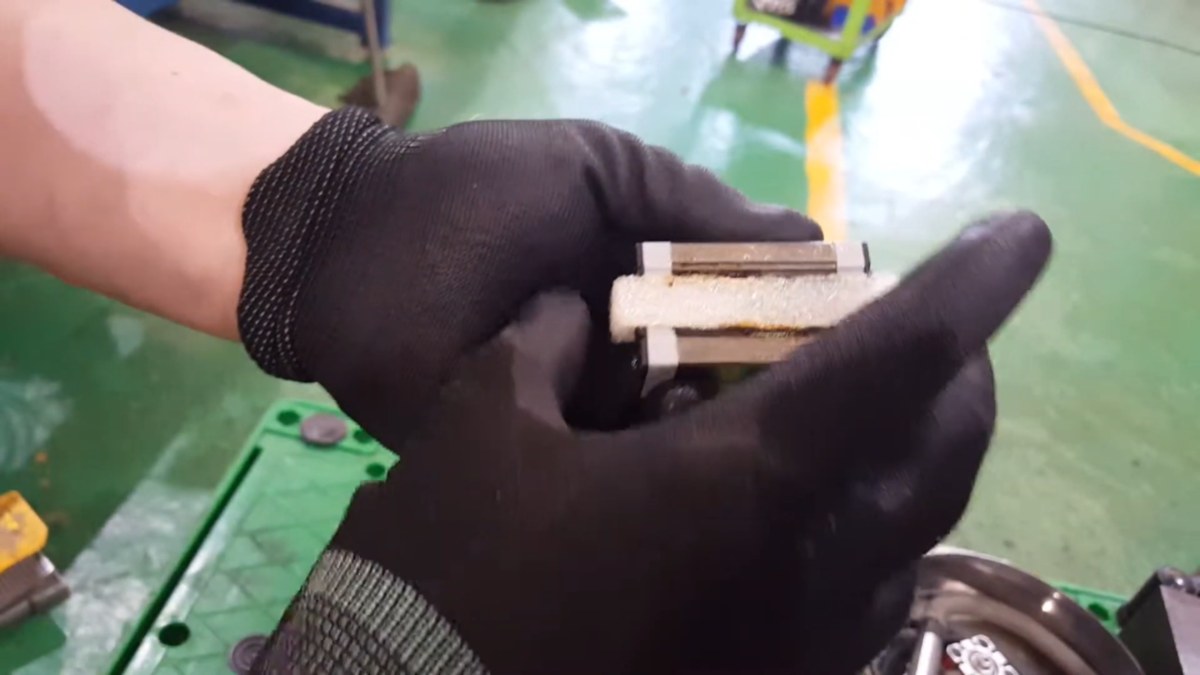

임시 받침대가 끼워진 새 LM블럭

STEP 3

헌 블럭을 레일에서 떼어 주세요

헌 블럭을 레일 끝 쪽으로 밀어 레일에서 빼냅니다. 블럭이 다른 부품에 고정돼 있으면 그 고정을 먼저 풉니다.

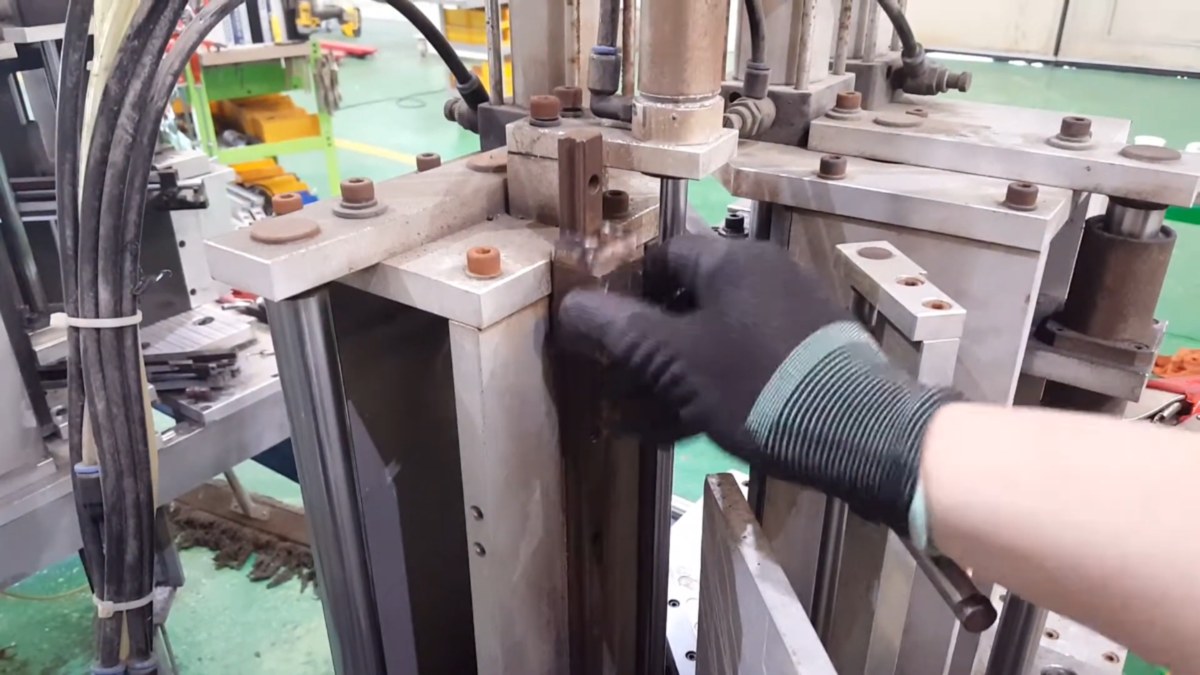

기계 레일에서 헌 블럭을 떼어 내는 모습

STEP 4

새 블럭을 레일 끝에 맞대고 밀어 넣어 주세요

임시 받침대를 끼운 채로 새 블럭을 레일 끝에 맞댑니다. 받침대와 레일이 한 줄이 되게 맞춘 뒤, 블럭을 레일 쪽으로 천천히 밀어 옮깁니다. 블럭이 레일로 다 넘어가면 받침대가 분리됩니다.

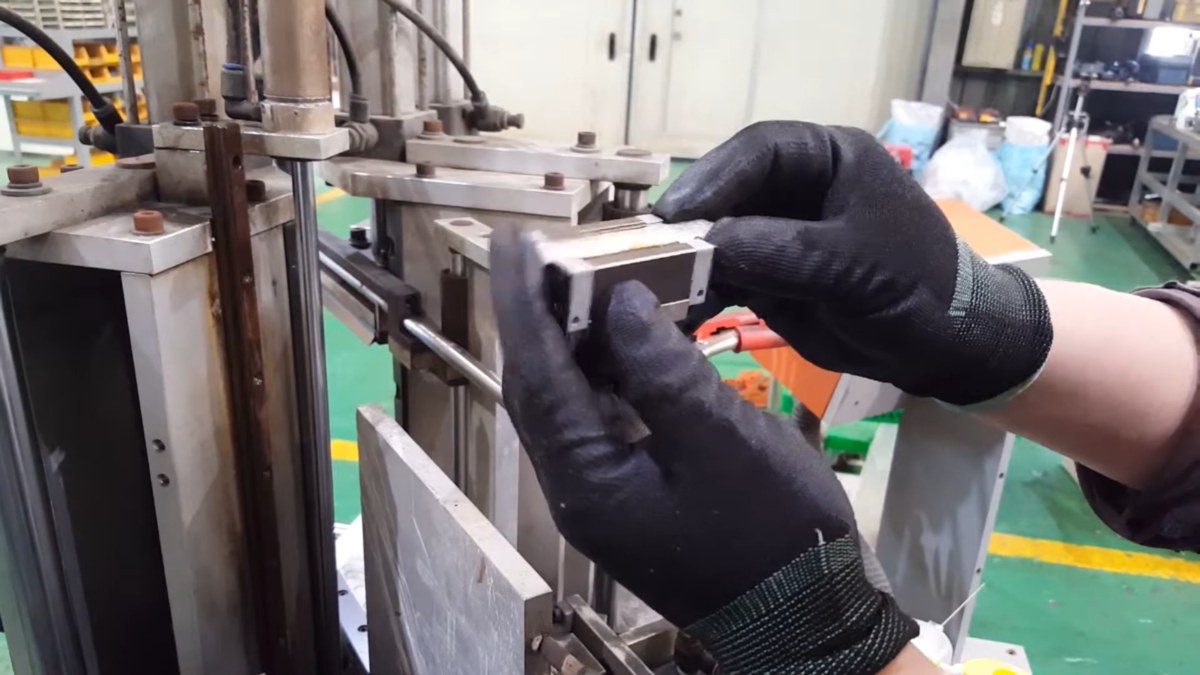

새 블럭을 레일 끝에 맞추는 모습

STEP 5

위아래로 움직여 걸림을 확인해 주세요

블럭을 손으로 레일 끝에서 끝까지 움직여 걸리거나 덜컥거리는 곳이 없는지 봅니다. 떼어 냈던 부품을 다시 조립한 뒤 기계를 천천히 작동해 확인합니다.

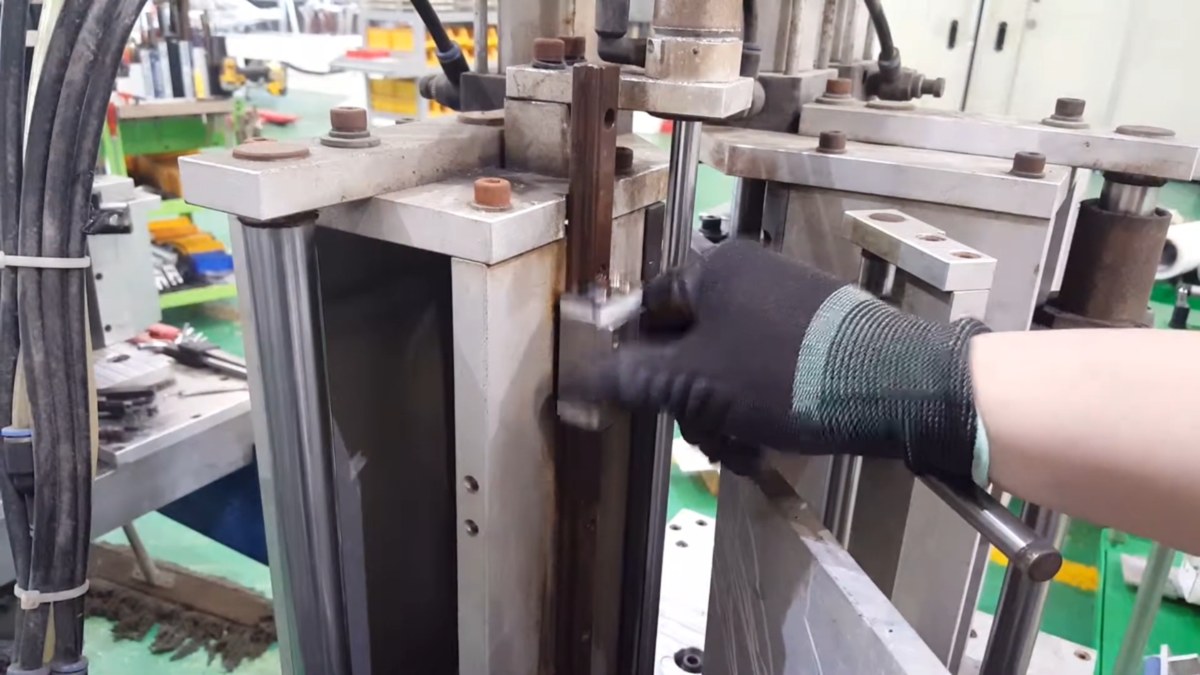

레일에 끼운 새 블럭을 움직여 보는 모습

블럭 크기 번호를 모르거나 새 블럭이 필요하면 블럭 사진을 찍어 아래 연락처로 문의해 주세요.
