에어실린더 로드 패킹은 어떻게 바꾸나요?

AIR CYLINDER · ROD PACKING

로드 쪽에서 에어가 새면 로드 패킹이 닳았을 수 있습니다. 패킹이 닳기만 했을 때는 직접 바꾸실 수 있지만, 저희는 권해 드리지 않습니다. 로드에 녹이 슬었거나 긁혔으면 패킹만 바꾸지 말고 먼저 문의해 주세요.

패킹 교체5단계에어 기계

직접 하기 어려우면 문의 다른 안내 보기

5단계

교체 순서

닳은 패킹

바꾸는 경우

녹 · 긁힘

하지 않는 경우

멈춤링 집게

필요한 공구

Safety

작업 전 꼭 지켜 주세요

⚠ 안전 수칙

전원을 끄고 에어를 잠근 뒤, 실린더 안에 남은 에어를 빼고 시작합니다.
로드에 녹이 슬었거나 긁힌 자국이 있으면 패킹만 바꾸지 않습니다. 새 패킹을 끼워도 금방 다시 상하니 문의해 주세요.
새 패킹은 헌 패킹과 같은 규격으로 준비합니다. 실린더 모델명을 알려 주시면 맞는 패킹을 안내해 드립니다.

직접 하실 수는 있지만 저희는 권해 드리지 않습니다.망설여지면 작업 전에 먼저 문의해 주세요.

Video

패킹 교체 영상

영상

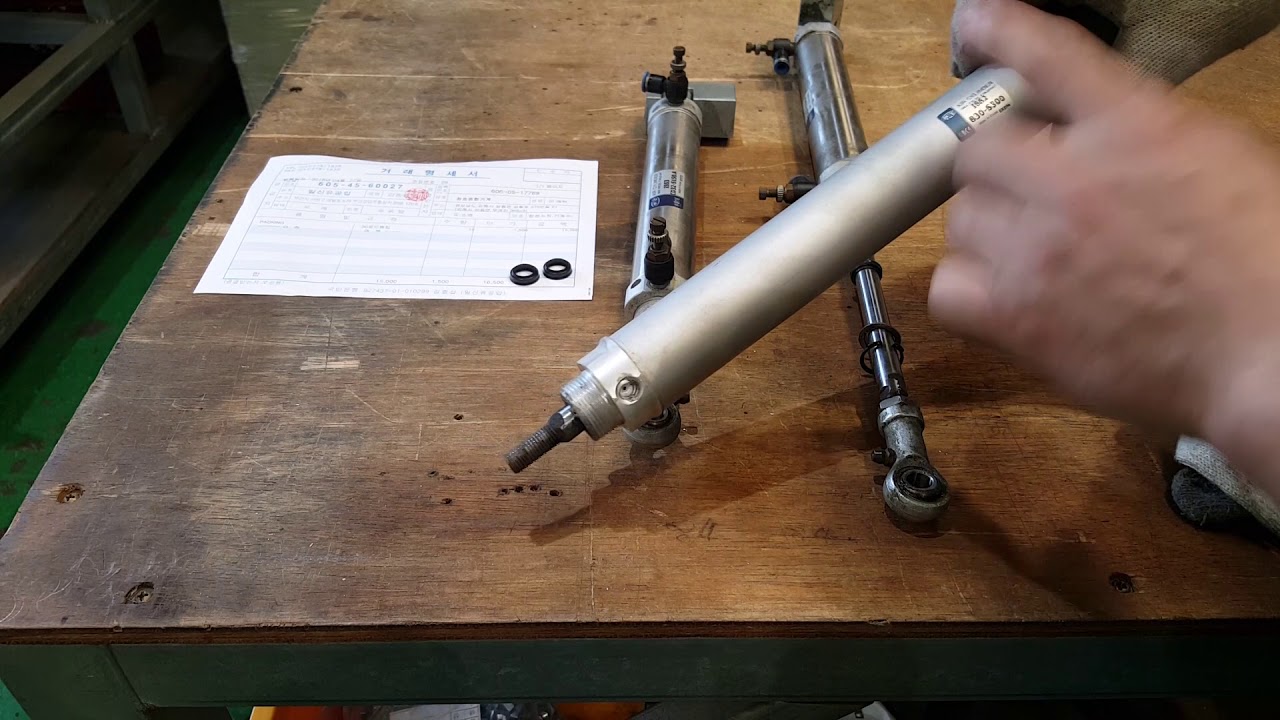

에어실린더 로드 패킹 교체 방법 — 창호종합기계 유튜브

Steps

에어실린더 로드 패킹 교체 — 5단계

순서대로 해 주세요. 단계 사진은 위 영상에서 뽑은 장면입니다.

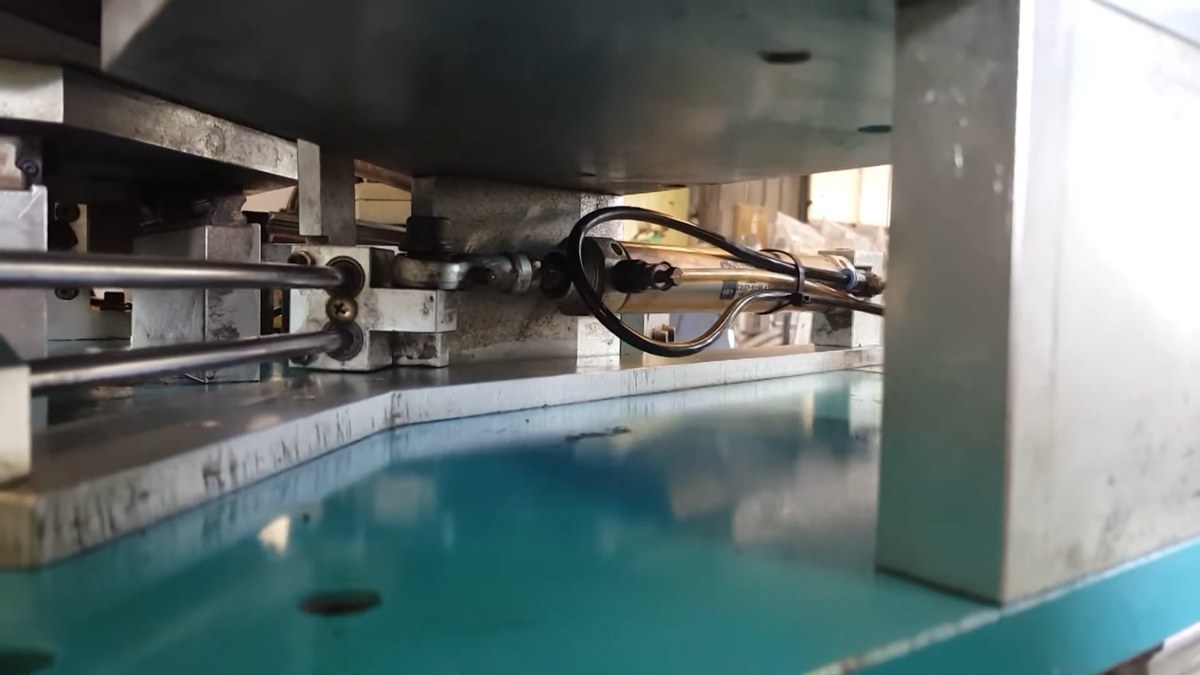

STEP 1

로드부터 살피고 실린더를 떼 주세요

먼저 로드에 녹이나 긁힌 자국이 없는지 봅니다. 있으면 여기서 멈추고 문의해 주세요. 이상이 없으면 전원을 끄고 에어를 잠근 뒤 남은 에어를 빼고, 에어 호스를 빼서 실린더를 기계에서 뗍니다.

STEP 2

로드 끝 고리와 너트를 풀어 주세요

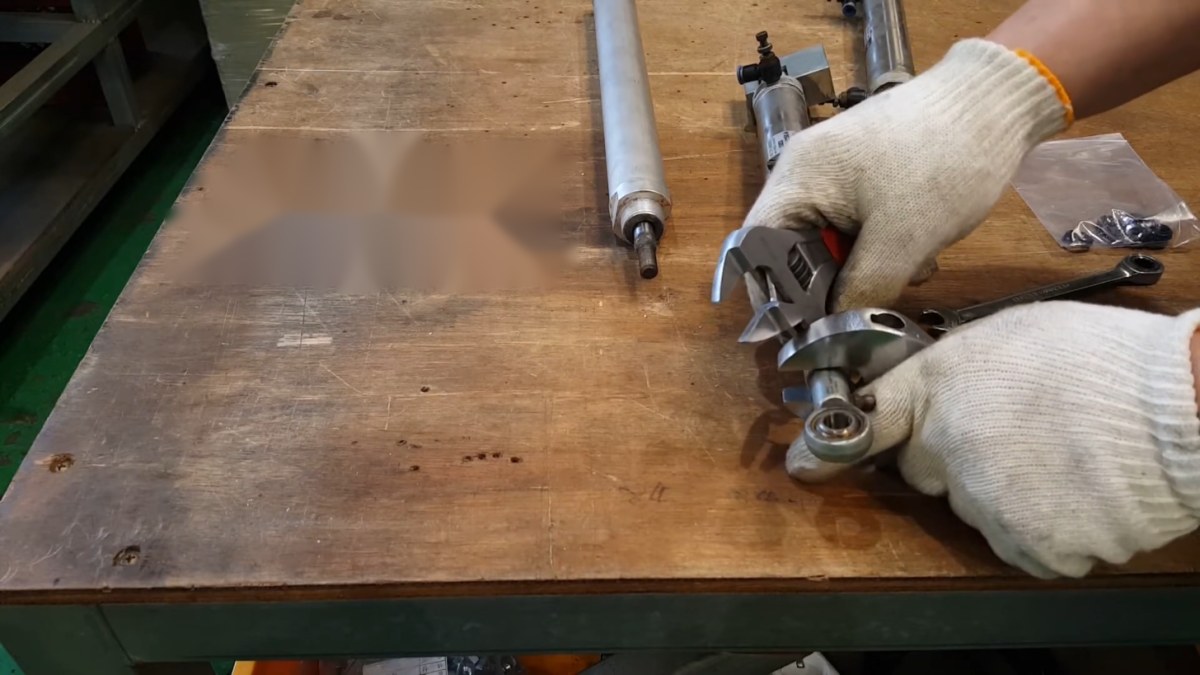

로드 끝에 달린 고리(로드 엔드)와 고정 너트를 풉니다. 스패너 두 개로 하나는 잡고 하나는 돌려 풉니다.

STEP 3

멈춤링과 와셔를 빼고 헌 패킹을 꺼내 주세요

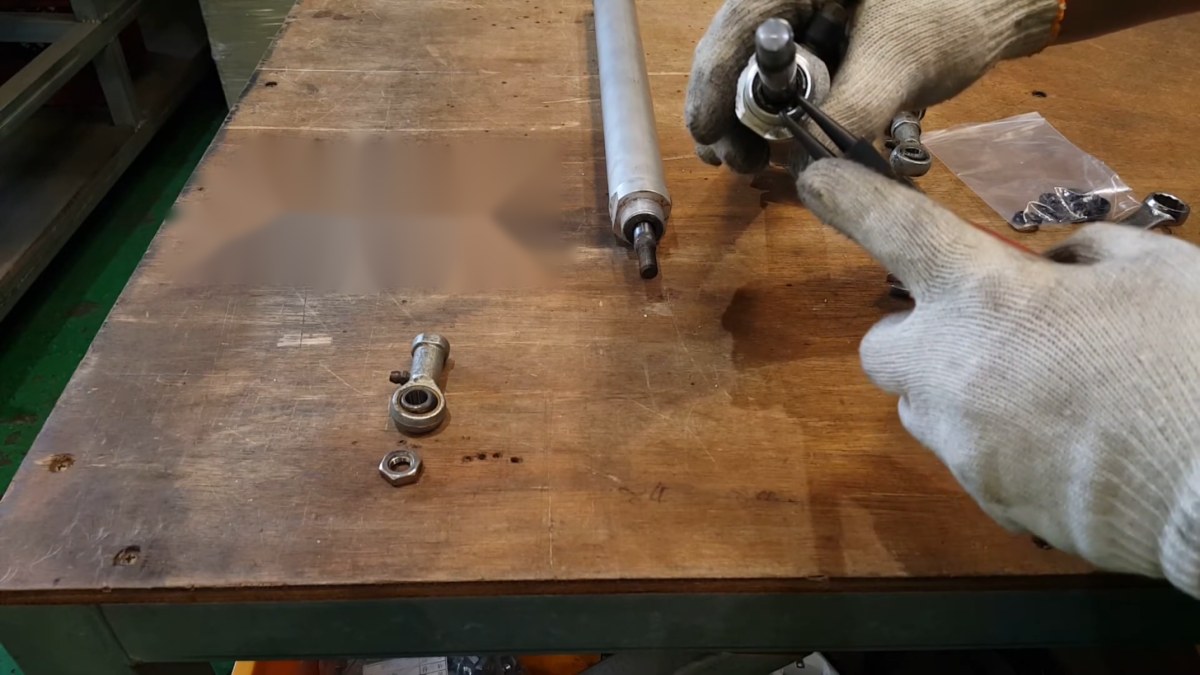

로드가 나오는 입구의 멈춤링(스냅링)을 안쪽용 멈춤링 집게로 빼고, 그 밑의 와셔를 뺍니다. 그다음 안에 든 헌 패킹을 꺼냅니다.

STEP 4

새 패킹을 끼워 주세요

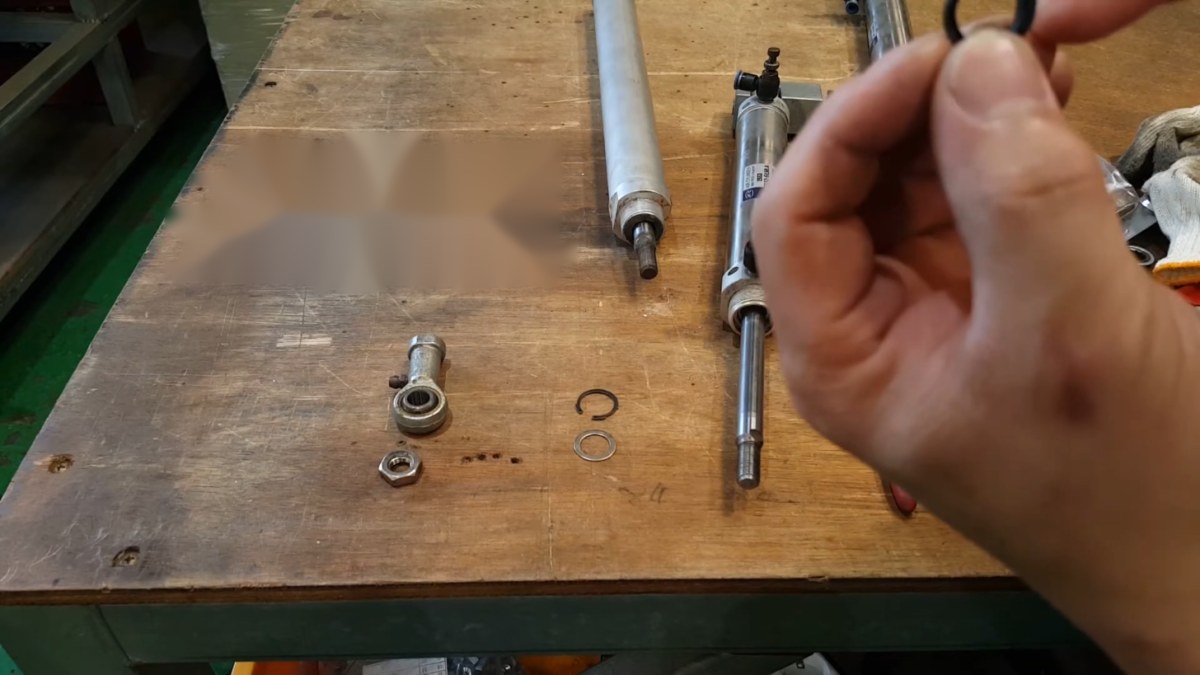

헌 패킹과 같은 규격의 새 패킹을, 헌 패킹이 끼워져 있던 방향 그대로 로드에 끼워 실린더 입구 안쪽까지 밀어 넣습니다.

STEP 5

거꾸로 조립하고 작동을 확인해 주세요

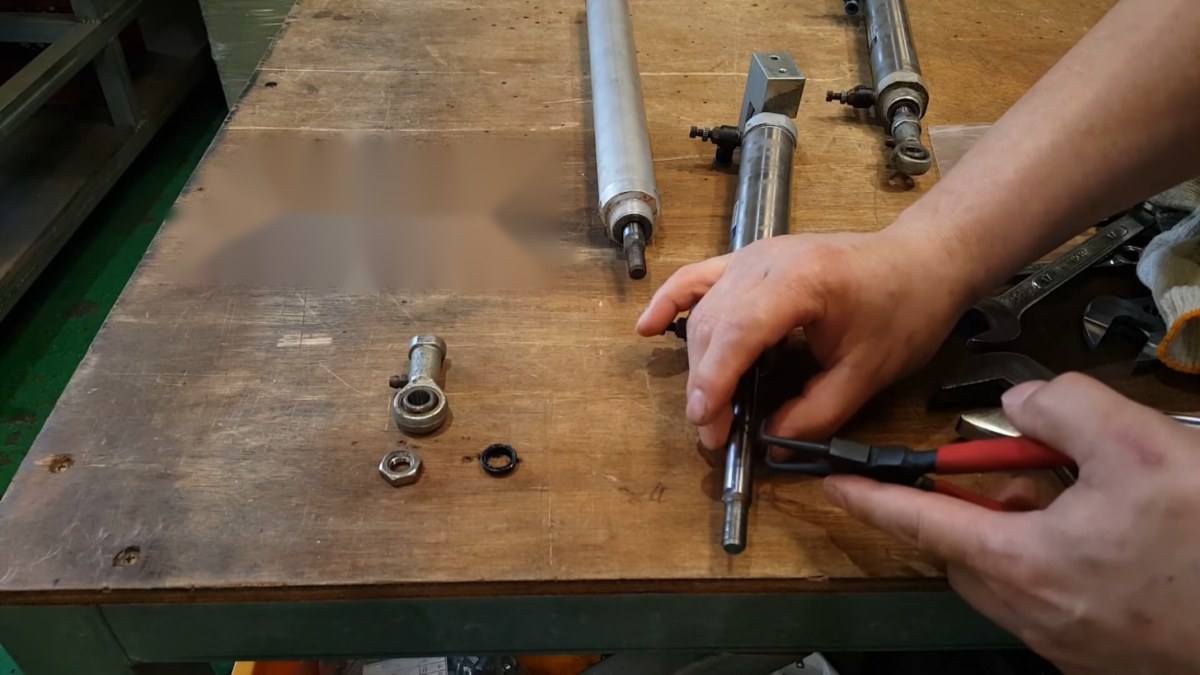

와셔와 멈춤링을 다시 끼우고, 멈춤링이 홈에 완전히 들어갔는지 확인합니다. 고정 너트와 로드 끝 고리를 다시 조인 뒤 실린더를 기계에 달고 에어 호스를 연결합니다. 에어를 넣고 로드 쪽에서 새는 곳이 없는지, 실린더가 부드럽게 움직이는지 확인합니다.

에어 배관 연결부에서 새면 테프론 테이프 감기 안내를, 밸브에서 「틱」 소리만 나고 실린더가 움직이지 않으면 솔레노이드밸브 청소 안내를 보세요.
