CNC 롤러다이 치수는 어떻게 맞추나요?

CNC ROLLER TABLE · ZERO POINT & LENGTH SETTING
CNC 자동이송 롤러다이 WTMJ-AR-N045는 화면에 넣은 길이와 실제로 잘린 길이가 같아야 합니다. 처음 설치했을 때, 톱날을 바꾼 뒤, 잘린 길이가 넣은 길이와 다를 때 맞춥니다. 직접 맞추실 수 있습니다. 시험 조각을 잘라 잰 길이를 원점 좌표 설정 칸에 넣고, 원점을 다시 잡은 뒤 잘라서 확인합니다.
원점·치수 맞추기5단계WTMJ-AR-N045
직접 하기 어려우면 문의다른 안내 보기

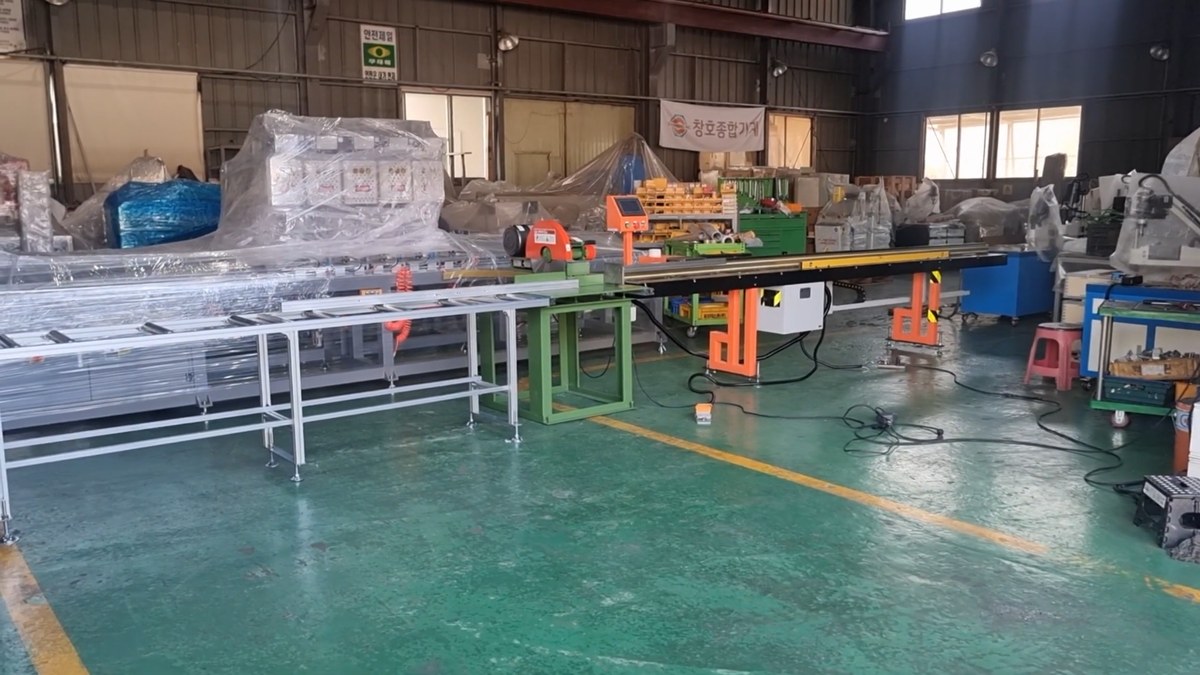

절단기와 CNC 자동이송 롤러다이 세트
5단계
맞추는 순서
220V
단상 전원
0점 이동
전원 켤 때마다
원점 좌표
바꾸는 설정 값
Safety
작업 전 꼭 지켜 주세요

⚠ 안전 수칙

  1. 시험 조각을 자를 때는 톱날 앞에 손을 두지 않고, 톱날이 완전히 멈춘 뒤 조각을 꺼냅니다.
  2. 원점을 잡거나 길이를 옮길 때는 조기대가 움직이므로 이송 길 위에 손이나 물건을 두지 않습니다.
  3. 바꾸는 값은 원점 좌표 설정 하나뿐입니다. 속도 같은 다른 설정 값은 바꾸지 않습니다.
원점·치수 맞추기는 직접 하실 수 있습니다.여러 번 맞춰도 길이가 맞지 않으면 문의해 주세요. 화면이 다른 롤러다이도 문의해 주세요.
Video
원점·치수 맞추기 영상
자동 롤러다이 WTMJ-AR-NO45 영점세팅 작업 영상 — 창호종합기계 유튜브
영상
자동 롤러다이 WTMJ-AR-NO45 영점세팅 작업 영상 — 창호종합기계 유튜브
Steps
CNC 롤러다이 원점·치수 맞추기 — 5단계
순서대로 해 주세요. 단계 사진은 창호종합기계 유튜브 롤러다이 영상에서 뽑은 장면입니다. 절단기와 롤러다이는 각각 따로 판매합니다.
STEP 1
전원을 켜고 원점을 잡아 주세요
절단기와 롤러다이가 수평으로 놓였는지 확인하고 220V 단상 전원을 넣습니다. 터치 화면이 켜지면 수동 화면에서 조작함 오른쪽 초록 「0점 이동」 버튼을 누릅니다. 조기대가 들어오면서 센서로 원점을 잡습니다. 전원을 껐다 켤 때마다 원점을 다시 잡습니다.

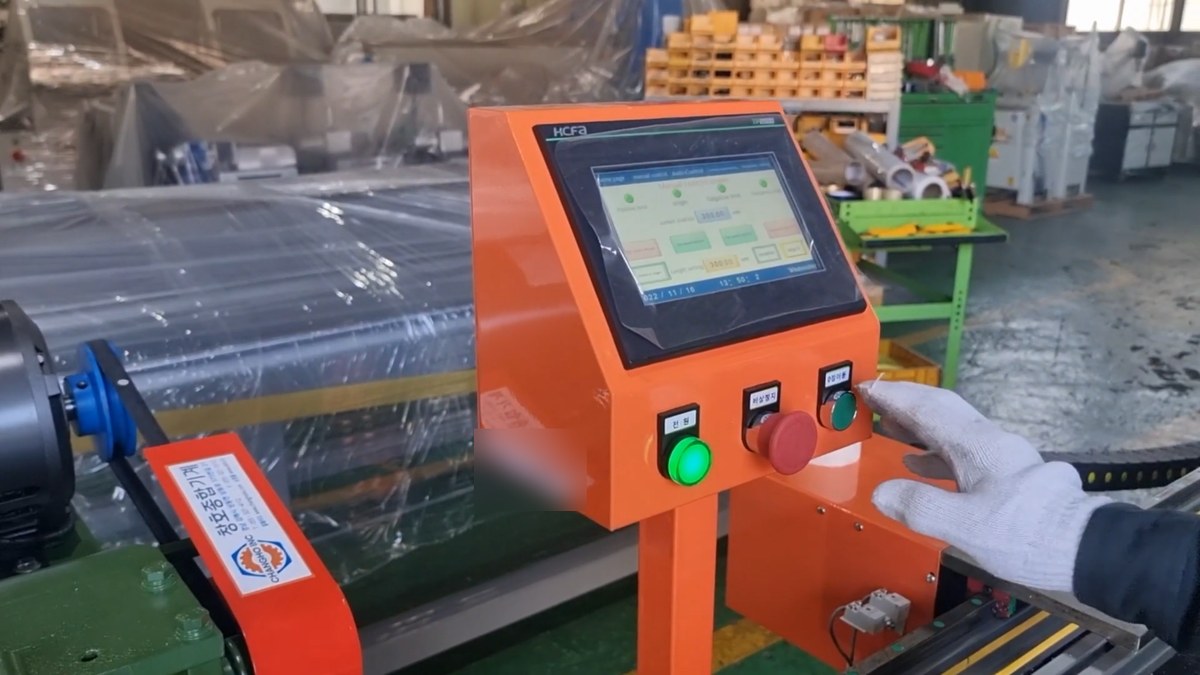

조작함 오른쪽 0점 이동 버튼을 누르는 모습
STEP 2
자재를 두 번 잘라 시험 조각을 만들어 주세요
원점을 잡은 그대로 자재를 조기대에 맞대고 한 번 잘라 끝면을 고르게 합니다. 다시 조기대에 맞대고 한 번 더 잘라 짧은 시험 조각을 만듭니다. 눈금을 눈으로 읽는 것보다 잘라서 잰 값이 더 정확합니다.

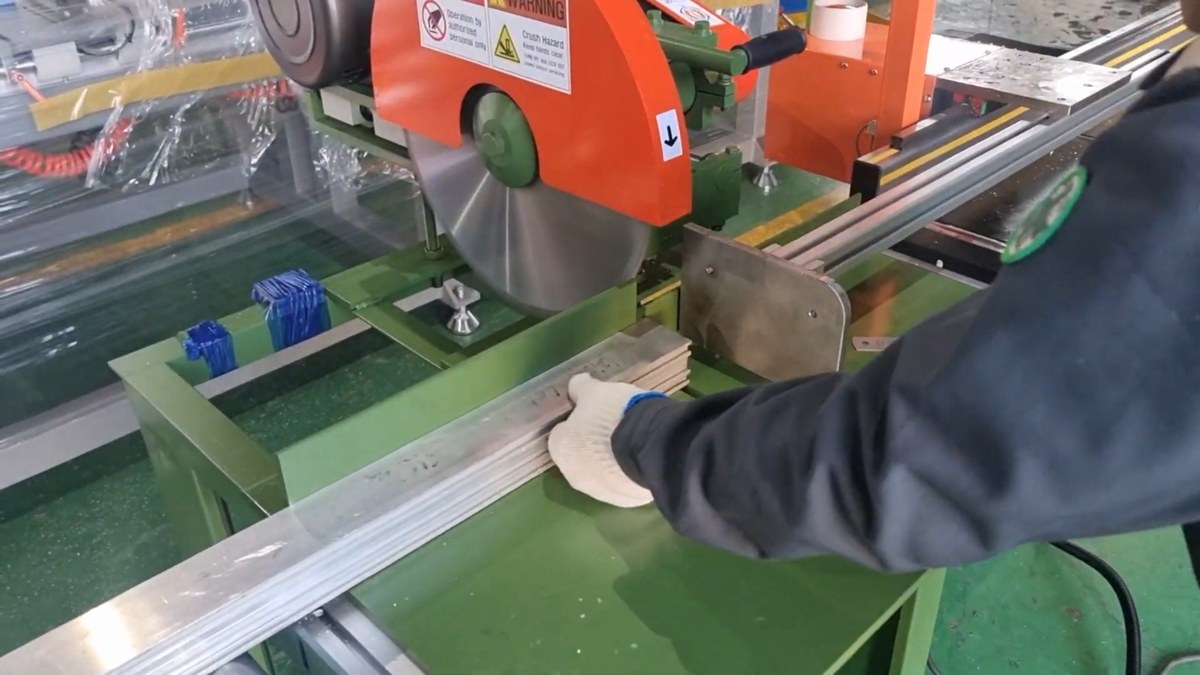

자재를 조기대에 맞대고 절단기로 자르는 모습
STEP 3
잘린 조각 길이를 재 주세요
시험 조각의 길이를 줄자로 잽니다. 이 길이가 원점에서 톱날과 조기대 사이 거리입니다. 영상에서는 48mm였습니다.
잘린 시험 조각을 줄자로 재는 모습
STEP 4
원점 좌표 설정 값을 잰 길이로 바꿔 주세요
길이를 옮기지 않은 상태로 파라미터 설정 화면에 들어갑니다. 비밀번호는 조작함에 적혀 있습니다. 오른쪽 위 「원점 좌표 설정(Origin coordinate setting)」 칸의 값을 잰 길이로 바꾸고 엔터를 누릅니다. 영상에서는 50을 48로 바꿨습니다.

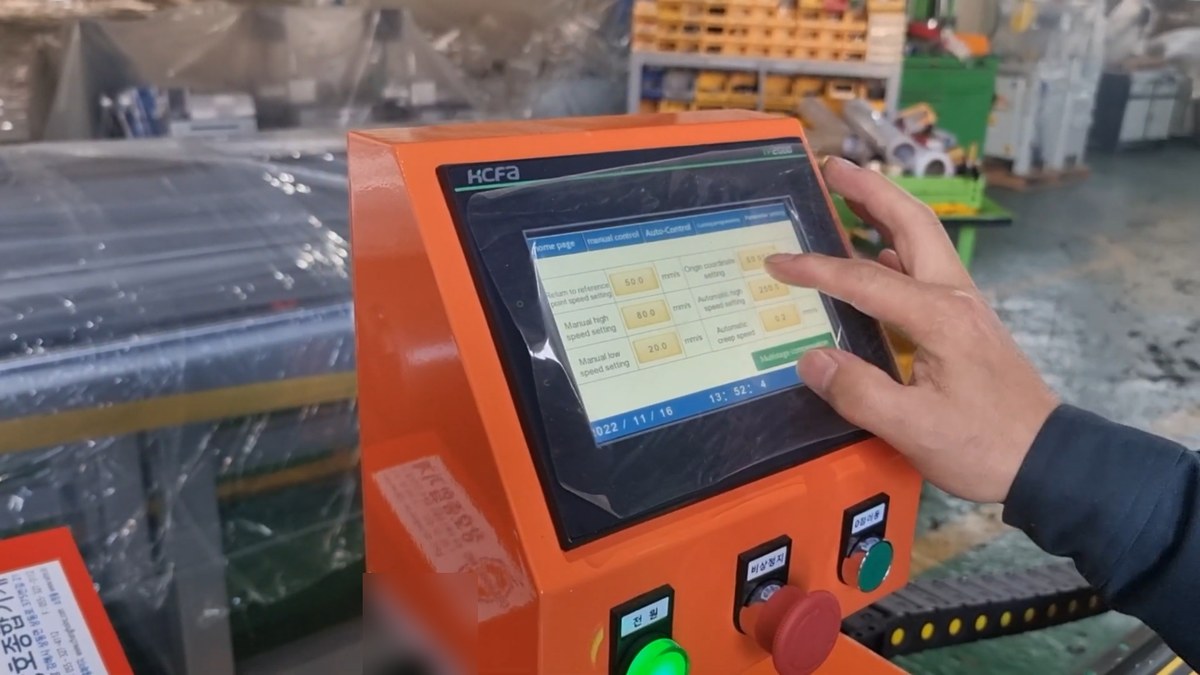

터치 화면 원점 좌표 설정 칸을 누르는 모습
STEP 5
원점을 다시 잡고 길이를 확인해 주세요
수동 화면으로 나와 「0점 이동」 버튼으로 원점을 다시 잡습니다. 600mm처럼 길이를 넣어 조기대를 옮긴 뒤, 자르기 전에 톱날과 조기대 사이를 줄자로 재 봅니다. 맞으면 잘라서 잘린 길이를 한 번 더 확인합니다. 차이가 나면 2~4단계를 다시 합니다.

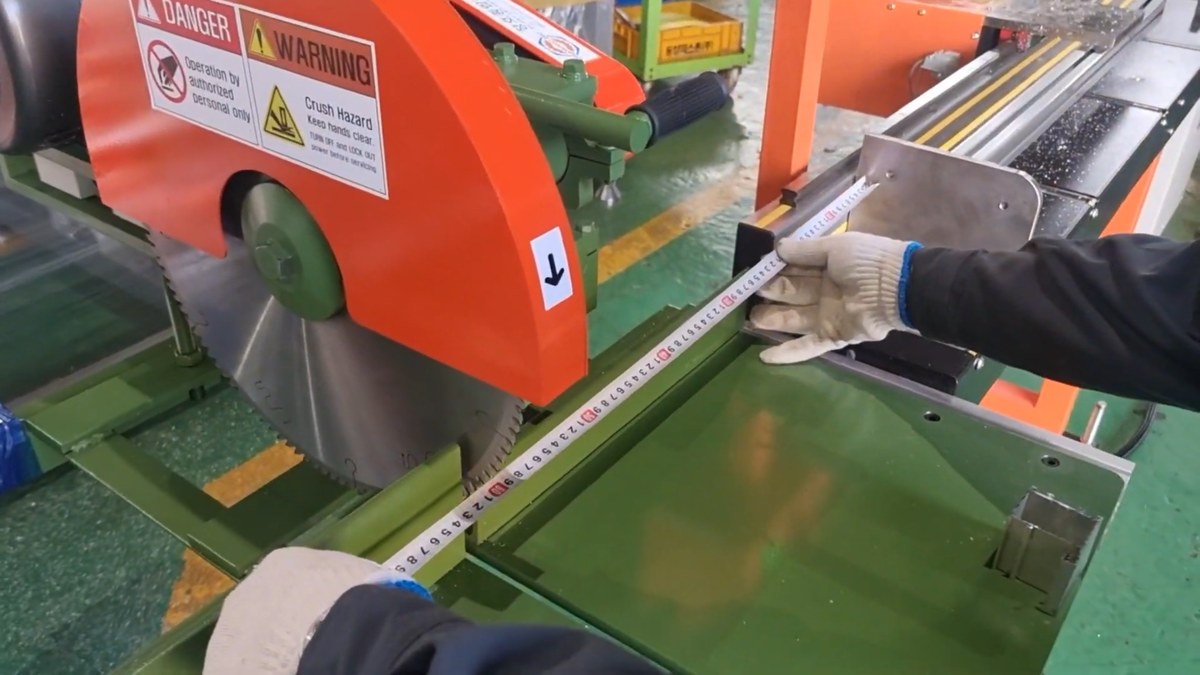

톱날과 조기대 사이를 줄자로 재는 모습
