Self-Repair · 원반절단기 · 16인치 · 톱날 흔들림

원반 절단기 톱날이 흔들리는지 어떻게 확인하나요?

CIRCULAR SAW · BLADE RUNOUT CHECK

톱날을 바꾼 뒤나 절단면이 거칠어졌을 때 확인하는 순서입니다. 톱날 다시 끼우기는 직접 하실 수 있습니다. 흔들림은 전용 측정 공구로 재며, 보통 0.05mm 안이면 정상입니다.

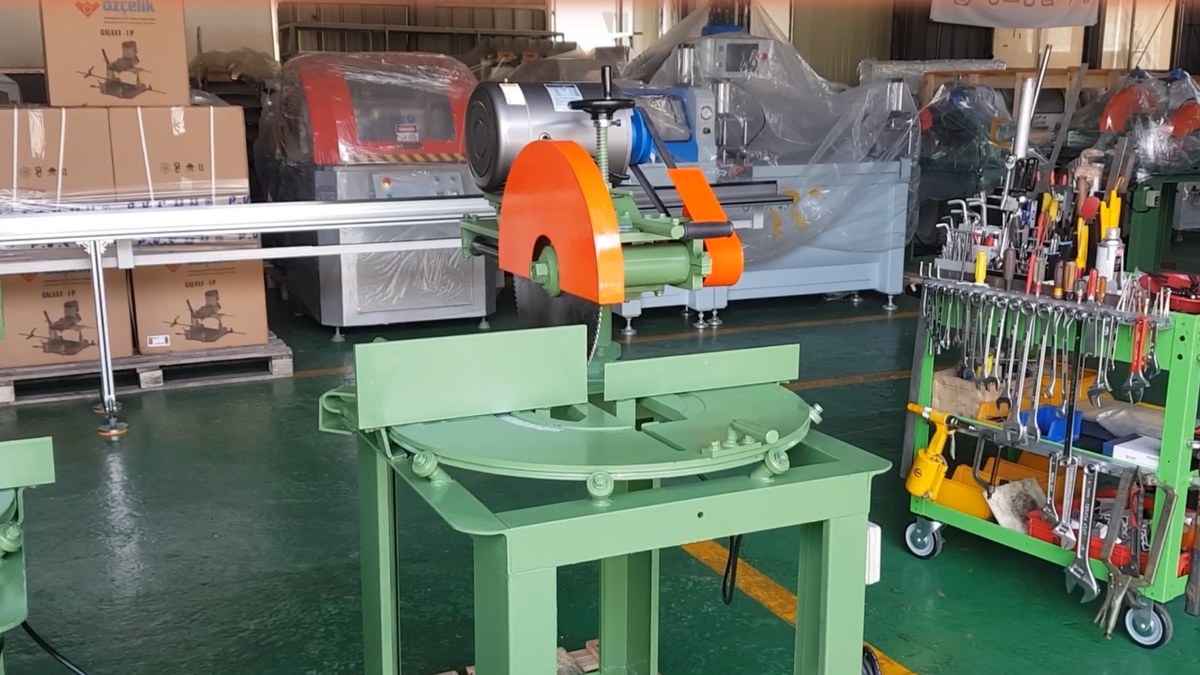

흔들림 확인4단계보급형 16인치 원반 절단기

직접 하기 어려우면 문의 다른 안내 보기

0.05mm

정상 기준

0.03mm

영상 속 최대 흔들림

3바퀴

손으로 돌려 확인

4단계

확인 순서

Safety

작업 전 꼭 지켜 주세요

⚠ 안전 수칙

톱날을 만지기 전에 전원을 끄고 톱날이 완전히 멈춘 것을 확인합니다.
톱날을 손으로 돌릴 때는 장갑을 끼고 날 끝을 잡지 않습니다.
공회전과 시험 절단은 덮개를 닫은 상태에서 하고, 톱날 앞에 손을 두지 않습니다.

흔들림 재기는 전용 측정 공구가 있어야 합니다.톱날을 다시 끼워도 떨림이나 거친 절단면이 계속되면 문의해 주세요. 저희가 전용 공구로 0.05mm 기준에 맞는지 확인합니다.

Video

톱날 흔들림 확인 영상

영상

알루미늄 프로파일 절단기 톱날 흔들림 확인 영상 — 창호종합기계 유튜브

Steps

톱날 흔들림 확인 방법 — 4단계

순서대로 해 주세요. 단계 사진은 창호종합기계 유튜브 영상에서 뽑은 장면입니다.

STEP 1

톱날을 바꾼 뒤나 절단면이 거칠 때 확인합니다

톱날을 바꾼 뒤나 절단면이 거칠어졌을 때 흔들림을 확인합니다. 먼저 전원을 끄고 톱날이 완전히 멈춘 것을 확인한 뒤, 톱날 교체 순서대로 톱날을 다시 끼워 봅니다.

STEP 2

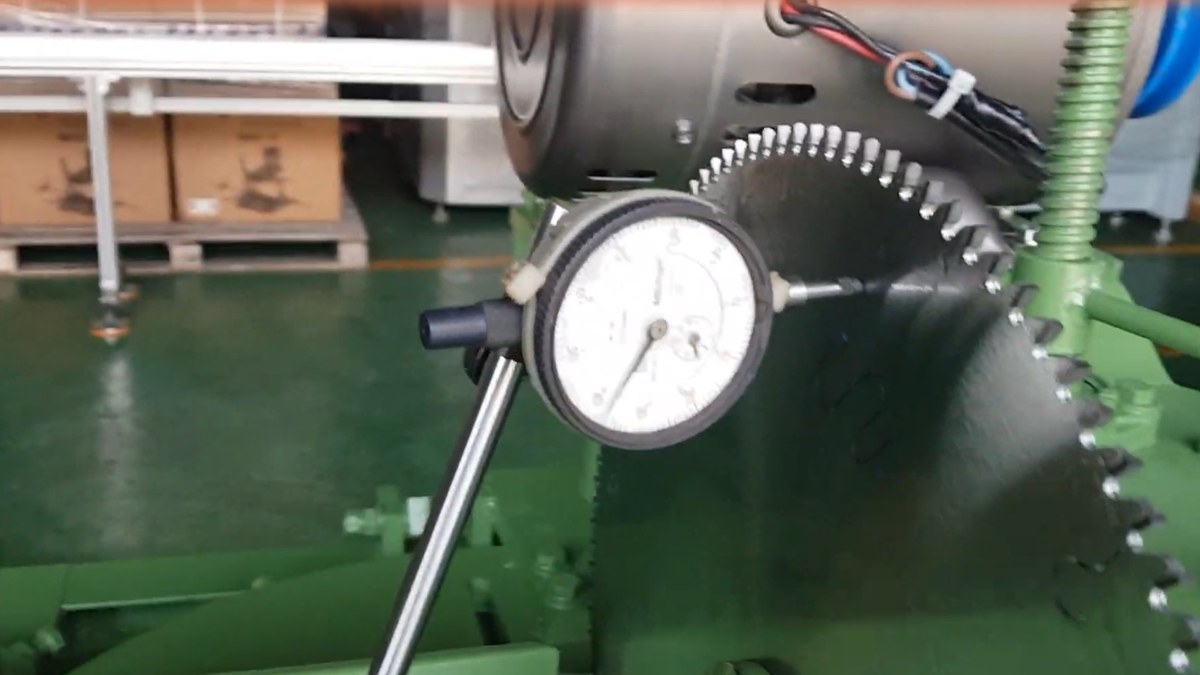

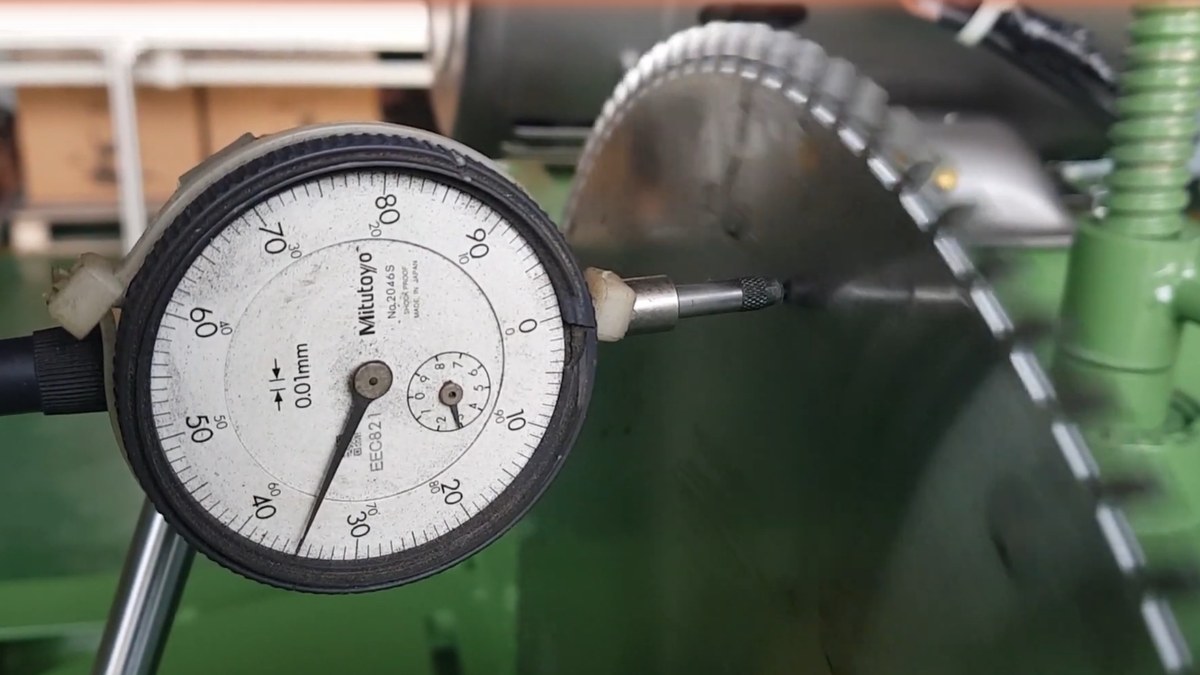

전용 측정 공구를 톱날 옆면에 댑니다

흔들림은 다이얼 게이지라는 전용 측정 공구로 잽니다. 자석 받침에 게이지를 세우고 바늘 끝을 톱날 옆면에 댑니다. 일반 작업장에는 없는 공구라 저희가 출고 전 검수 때 이렇게 잽니다.

STEP 3

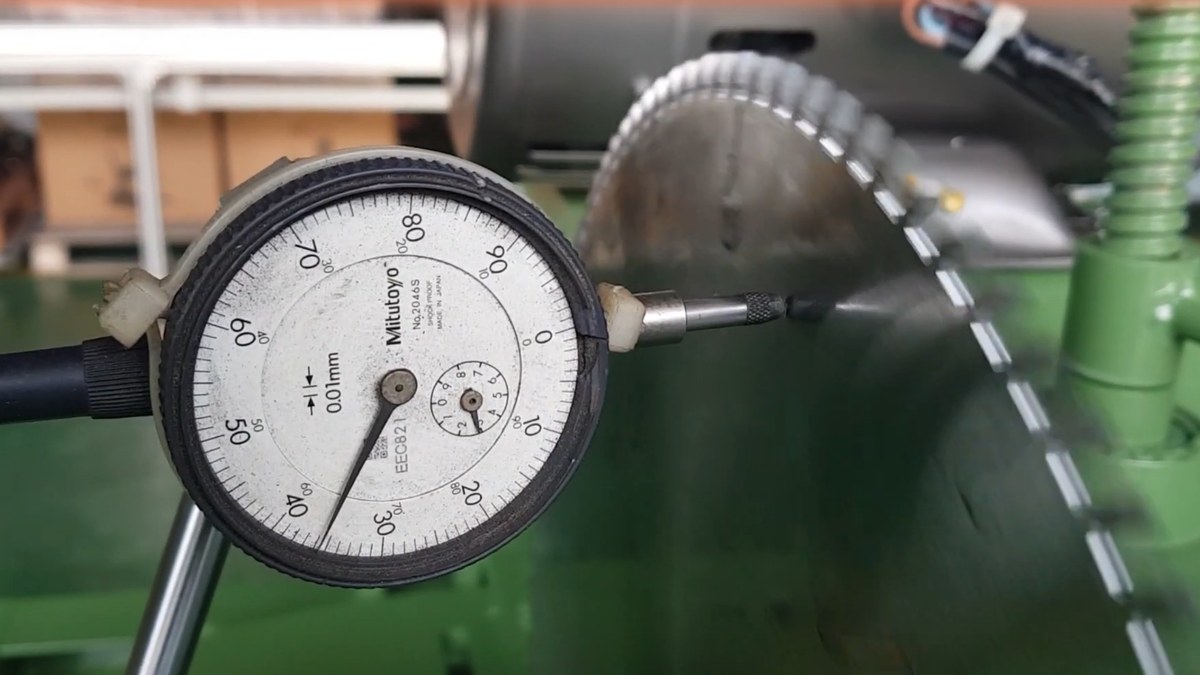

톱날을 손으로 세 바퀴 돌리며 바늘을 봅니다

전원이 꺼진 상태에서 톱날을 손으로 천천히 세 바퀴 돌리며 바늘이 움직이는 폭을 봅니다. 영상 속 톱날은 0.02~0.03mm 안에서 움직였습니다. 보통 0.05mm 안이면 정상으로 봅니다.

STEP 4

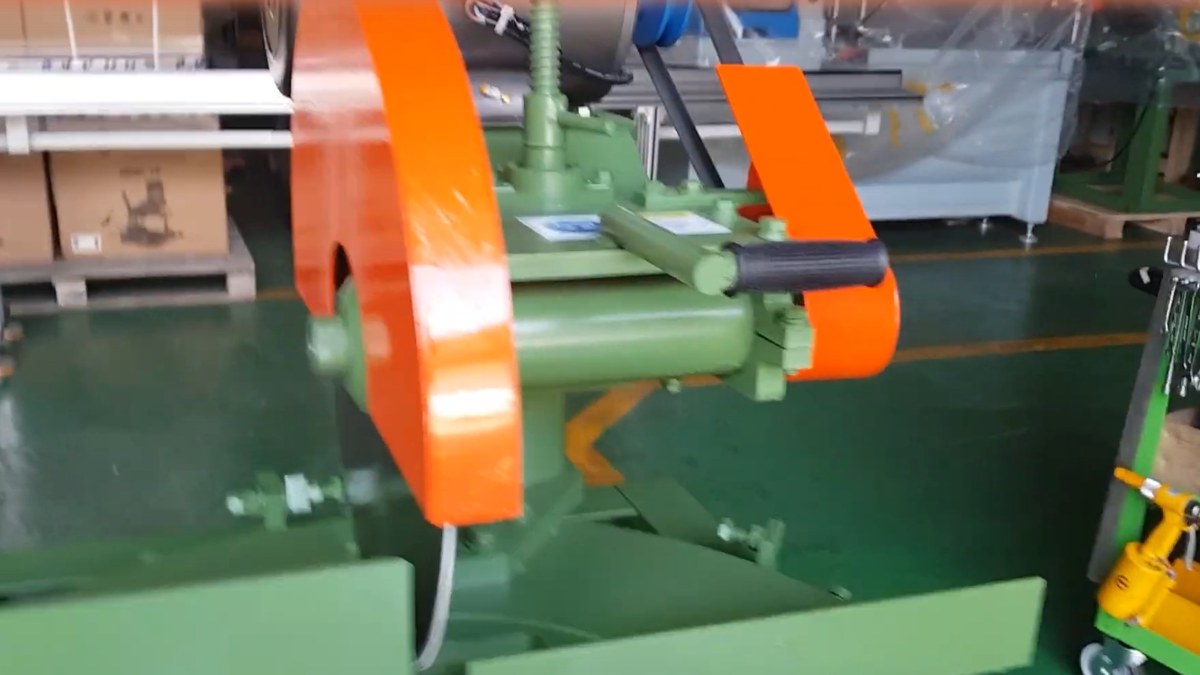

공회전과 시험 절단으로 마무리합니다

흔들림이 기준 안이면 공회전하며 소리를 확인하고 시험 절단을 합니다. 영상에서는 톱날이 조용하게 돌았고, 헤드를 밀 때도 걸림 없이 부드럽게 움직였습니다.

16인치 원반 절단기 제원은 WTM-1C-02 16인치 원반 절단기 페이지에서 보실 수 있습니다.
