홈›자가수리 안내›METEOR 톱날 가락지 쓰는 방법

Self-Repair · 원형절단기 · METEOR · 톱날 가락지

원형절단기 톱날 구멍이 축과 다르면 어떻게 하나요?

CIRCULAR SAW · BLADE BORE REDUCING RING

METEOR-II-420·500 원형절단기는 가락지 하나로 톱날 구멍(내경) 25.4mm · 30mm · 32mm 세 가지를 쓸 수 있습니다. 직접 하실 수 있습니다. 가락지를 빼면 25.4mm, a면은 30mm · b면은 32mm입니다.

가락지 바꾸기3단계METEOR-II-420·500

직접 하기 어려우면 문의 다른 안내 보기

25.4mm

가락지 뺐을 때

30mm

가락지 a면

32mm

가락지 b면

3단계

맞추는 순서

Safety

작업 전 꼭 지켜 주세요

⚠ 안전 수칙

톱날을 만지기 전에 전원을 끄고 톱날이 완전히 멈춘 것을 확인합니다.
톱날 구멍이 축보다 큰데 가락지 없이 헐거운 채로 톱날을 끼워 돌리지 않습니다.
톱날을 다룰 때는 장갑을 끼고 날 끝을 잡지 않습니다.

가락지 바꾸기는 직접 하실 수 있습니다.내경 38mm처럼 세 가지에 없는 톱날은 문의해 주세요. 가락지를 선반에서 그 지름에 맞게 깎아 쓰는 방법도 있습니다.

Video

톱날 가락지 설명 영상

영상

METEOR 420 500 모델 톱날 내경 가락지 설명 영상 — 창호종합기계 유튜브

Steps

METEOR 톱날 가락지 쓰는 방법 — 3단계

순서대로 해 주세요. 단계 사진은 창호종합기계 유튜브 영상에서 뽑은 장면입니다.

STEP 1

톱날 가운데 구멍 지름을 재 주세요

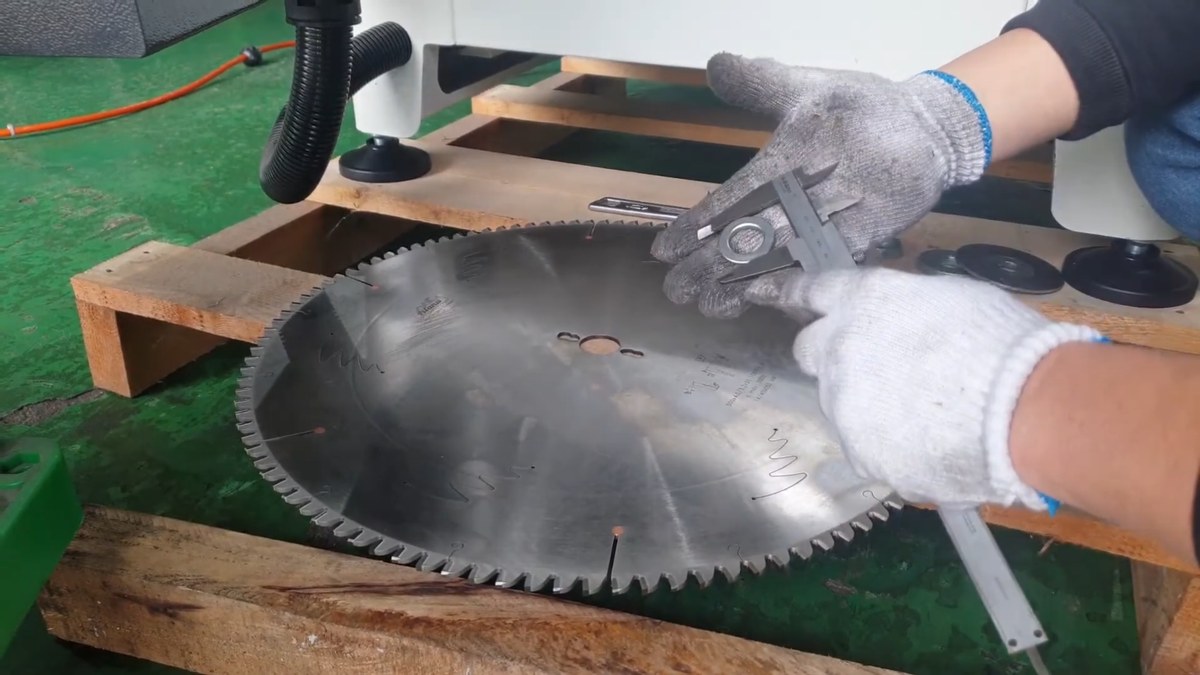

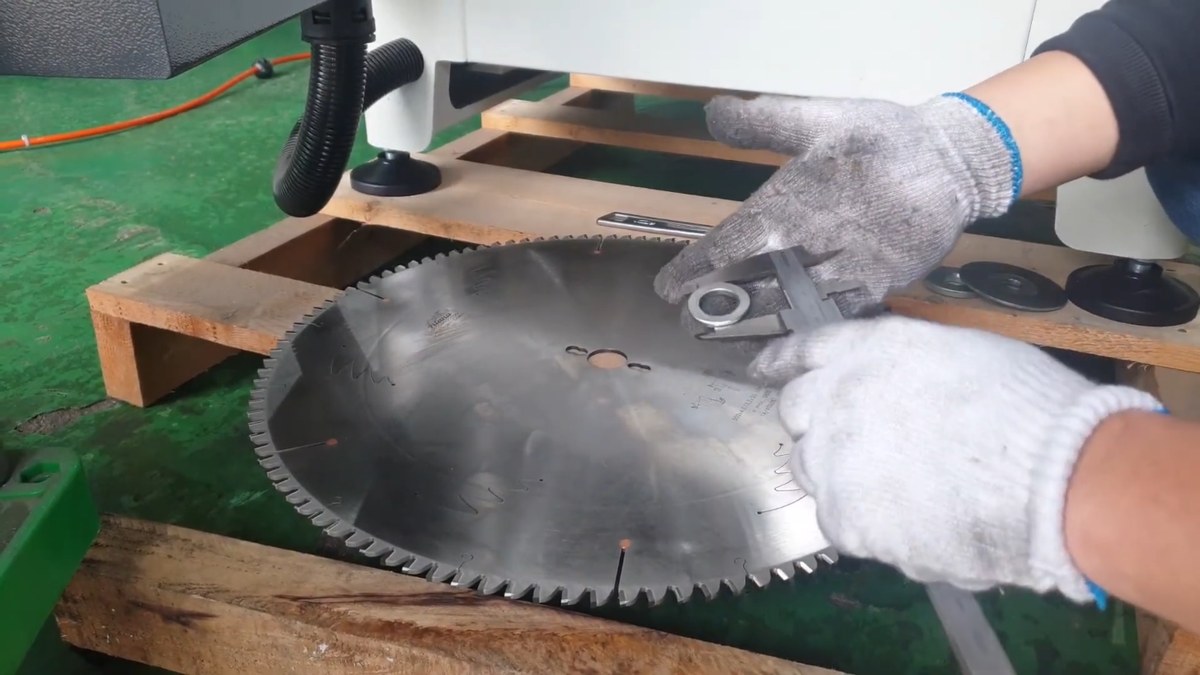

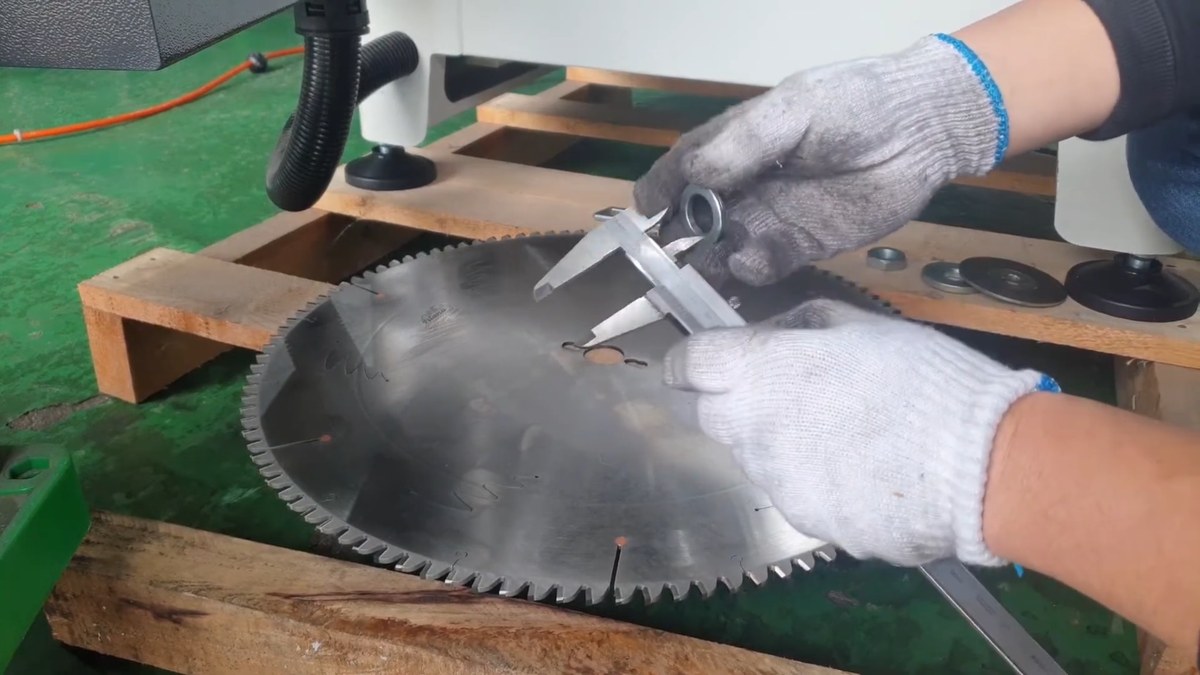

새 톱날의 가운데 구멍(내경) 지름을 버니어 캘리퍼스로 잽니다. METEOR-II-420·500에는 내경 25.4mm · 30mm · 32mm 톱날을 끼울 수 있습니다.

STEP 2

구멍 지름에 맞게 가락지 면을 골라 주세요

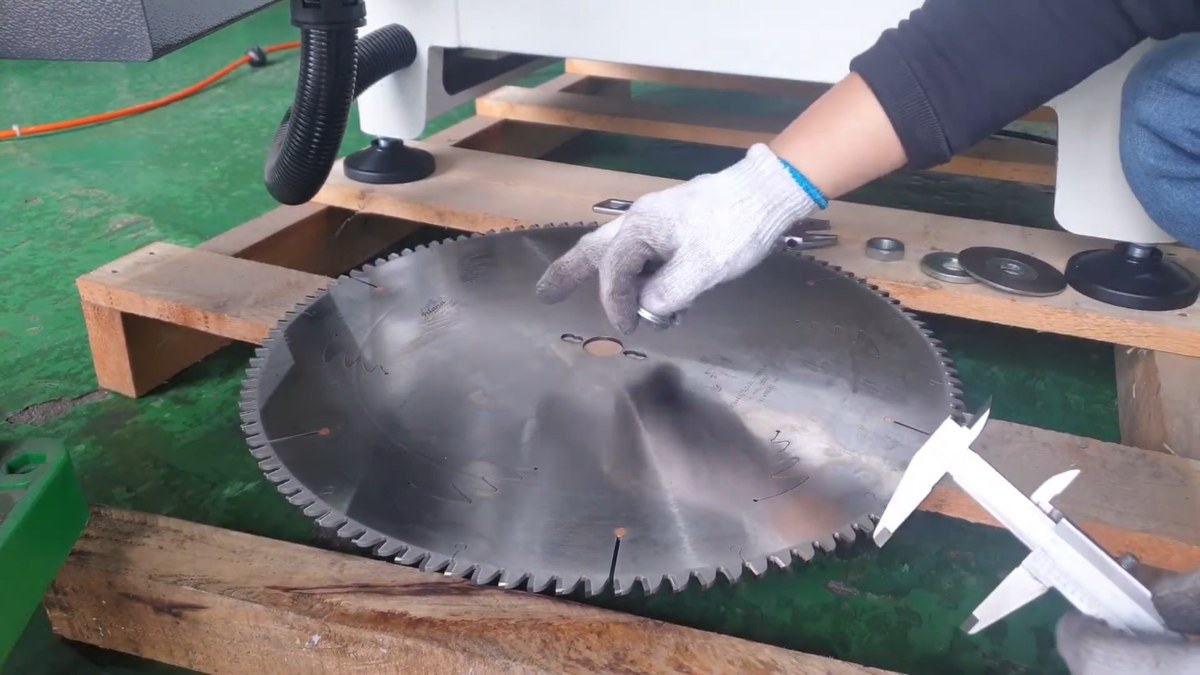

내경 25.4mm 톱날은 가락지를 빼고 끼웁니다. 30mm 톱날은 가락지 a면, 32mm 톱날은 가락지 b면에 맞춥니다. 가락지는 돌려서 a면과 b면을 바꿔 끼울 수 있습니다.

STEP 3

끼운 뒤 헐겁지 않은지 확인해 주세요

고른 면으로 가락지를 끼우고 톱날을 끼웁니다. 톱날이 축에서 헐겁게 놀지 않는지 손으로 확인한 뒤 평소대로 고정합니다.

기계 제원은 METEOR-II-420 · METEOR-II-500 페이지에서 보실 수 있습니다.
