207. AL 늘링기 · 롤러프레스기
055-327-4112
Rolling Press & Knurling
단열 프로파일 롤러프레스기 · 널링기 3종
ROLLING PRESS · KNURLING MACHINE · 3 MODELS
알루미늄 단열 프로파일에 단열 스트립을 붙일 때 쓰는 기계 3종입니다. 먼저 널링기 WTM-F-01이 프로파일 양쪽 홈 안쪽에 잔 톱니 무늬를 새깁니다. 그다음 스트립을 끼우고 롤러프레스기 WTM-R-01 또는 WTMZ-RP-01로 홈 둘레를 눌러 압착합니다. 세 기종 모두 380V 삼상 전원을 사용합니다.
롤러프레스기 2종 · 널링기 1종380V 삼상압착 작업 높이 200 · 300mm
사양 확인 · 제작 문의Line-up
이 페이지의 3종
왼쪽부터 롤러프레스기 WTM-R-01, 롤러프레스기 WTMZ-RP-01, 널링기 WTM-F-01입니다. 널링기는 압착하기 전에 홈을 준비하는 기계이고, 롤러프레스기는 스트립을 끼운 프로파일을 압착하는 기계입니다. 롤러프레스기 두 기종은 하는 일이 같고 본체 구성과 무게가 다릅니다. 차이는 아래 비교표에서 보실 수 있습니다.
롤러프레스기

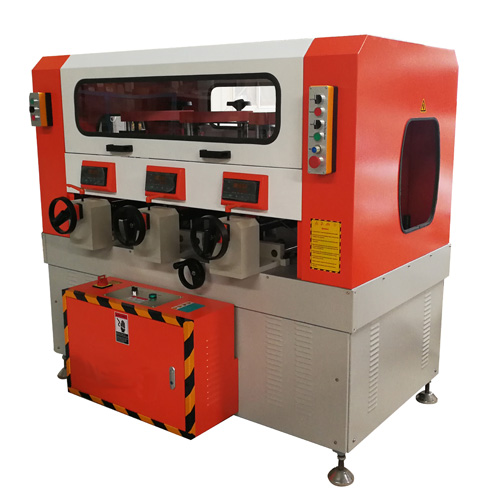

WTM-R-01
Φ240 원판 6장 · 본체 1,800kg
롤러프레스기

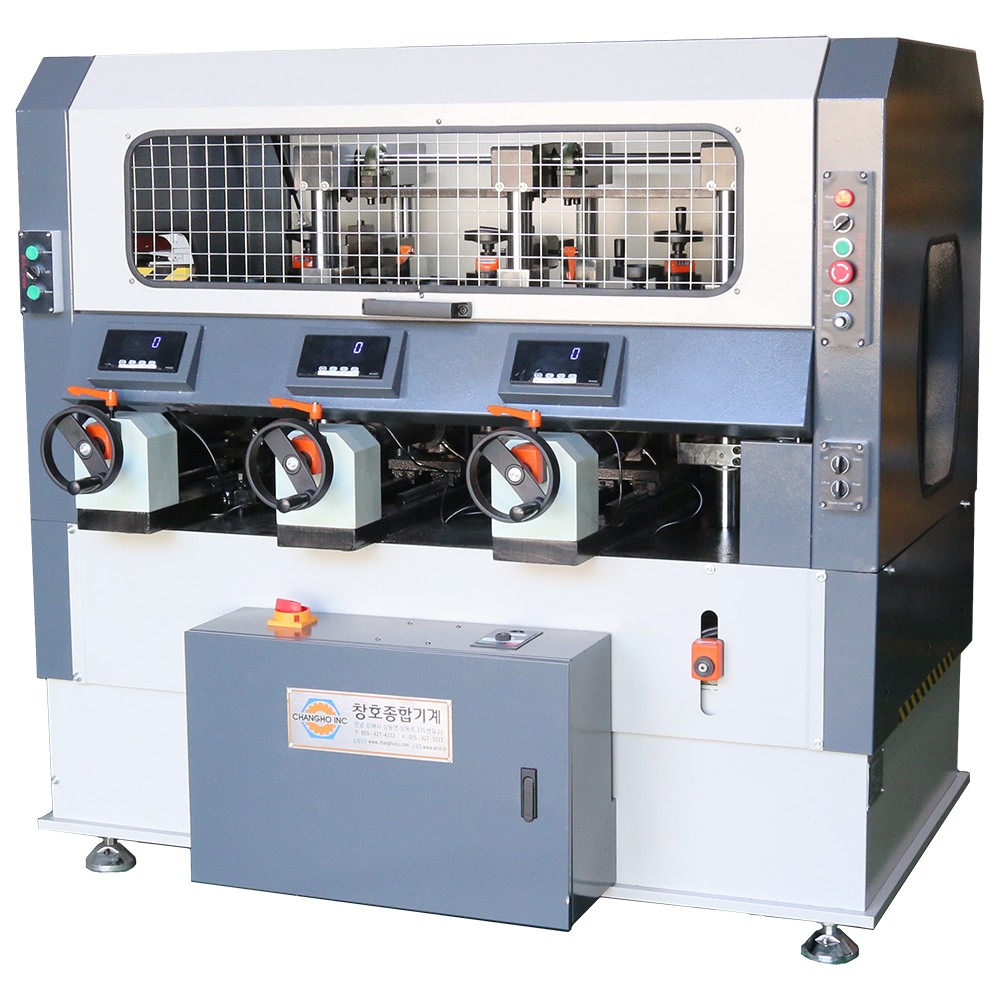

WTMZ-RP-01
이송 속도 0~60m/min · 본체 1,500kg
널링기
WTM-F-01
양쪽 홈 동시 널링 · 널링 속도 0~70m/min
Video

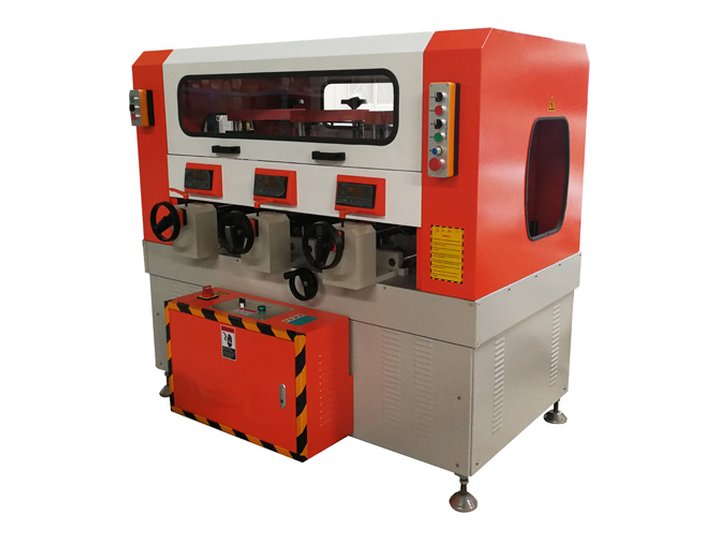

알루미늄 창호 롤러프레스 · 널링기 소개 — 롤러프레스기 · 널링기 3종 · 창호종합기계 유튜브

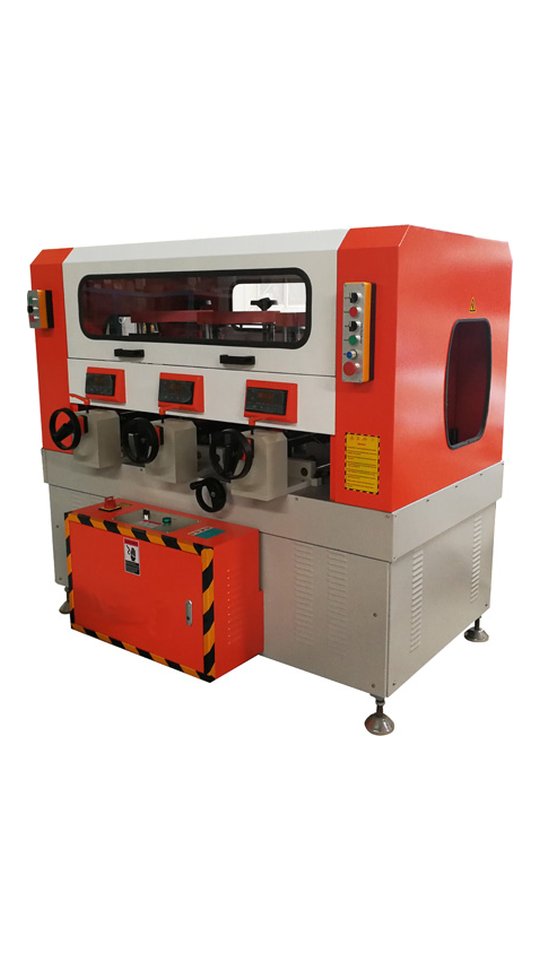

롤러프레스기 설치 후 시운전 — 롤러프레스기 · 널링기 3종 · 창호종합기계 유튜브
WTM-R-01
롤러프레스기
Rolling Press Machine WTM-R-01
01
Φ240 원판 6장 — 스트립 둘레를 고르게 압착원판 6장이 프로파일 홈 둘레를 눌러 스트립을 고정합니다. 원판 간격은 0~50mm 안에서 프로파일 폭에 맞춥니다.
02
작업 높이 200mm · 300mm — 주문할 때 선택기본형은 단면 높이 200mm까지, 확장형(고상형)은 300mm까지 압착합니다. 2중창 프레임처럼 높이가 200mm를 넘는 자재에는 확장형을 고르시면 됩니다.
03
축마다 따로 압력 조정 — 단면에 맞춘 압착압력 게이지와 핸들이 축마다 따로 있어, 프로파일 모양에 따라 누르는 힘을 맞출 수 있습니다.
| 원산지 | 중국산 |
|---|
| 사용전원 | 380V 60Hz |
|---|
| 소비전력 | 주 모터 3.0kW + 테이블 오르내림 모터 0.55kW |
|---|
| 공기압력 | 0.6~1.0MPa |
|---|
| 공구 규격 | 원판 Φ240mm |
|---|
| 가공 능력 | 원판 간격 0~50mm / 작업 높이 200mm(기본) · 300mm(확장형 선택) |
|---|
| 기계 크기 | 1,450 × 1,250 × 1,600mm |
|---|
| 중량 | 1,800kg |
|---|
Real Product
실물 · 압착부 · 자재 압착
본체 정면과 원판이 있는 압착부, 그리고 프로파일을 실제로 압착하는 모습입니다.
본체 정면 — 안전 커버와 축마다 달린 숫자 표시기

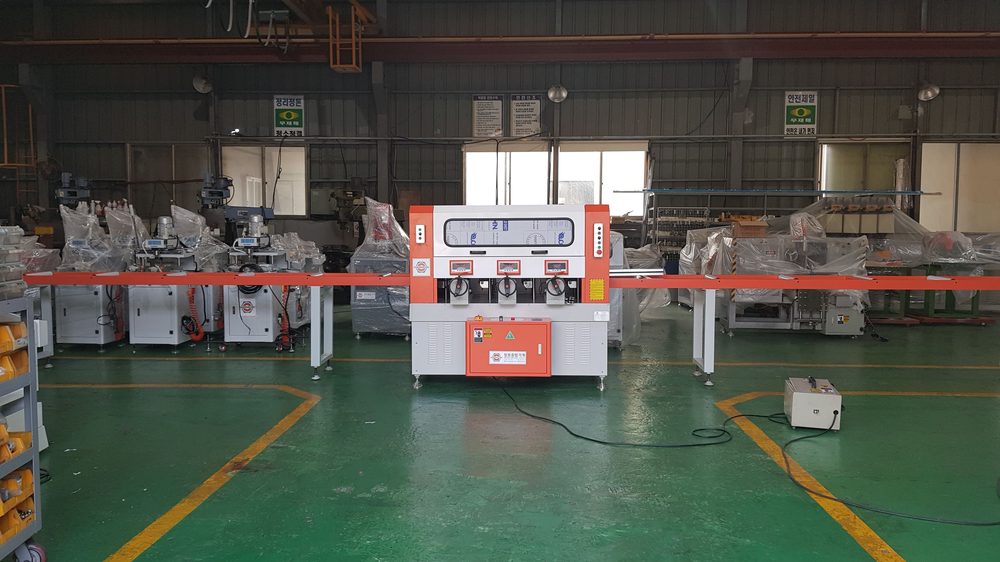

공장에 설치한 본체

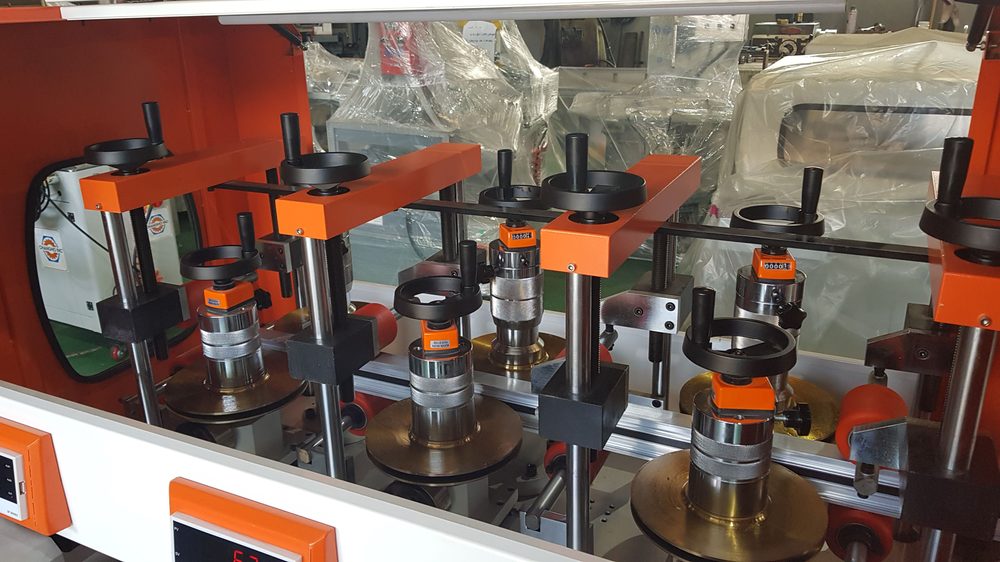

황동 원판과 압착 롤러 — 프로파일 폭에 맞춘 간격

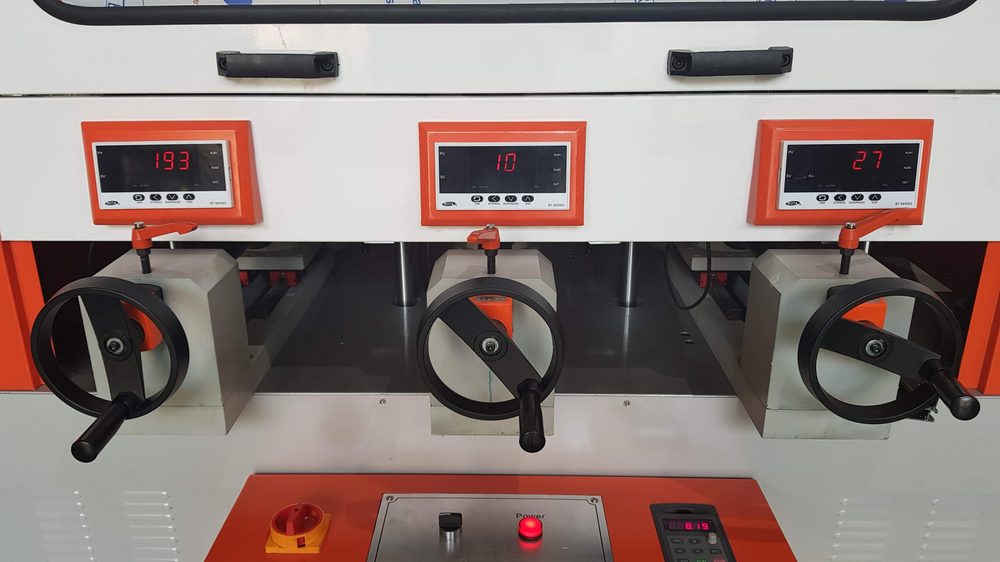

축마다 따로 조정하는 압력 게이지와 핸들

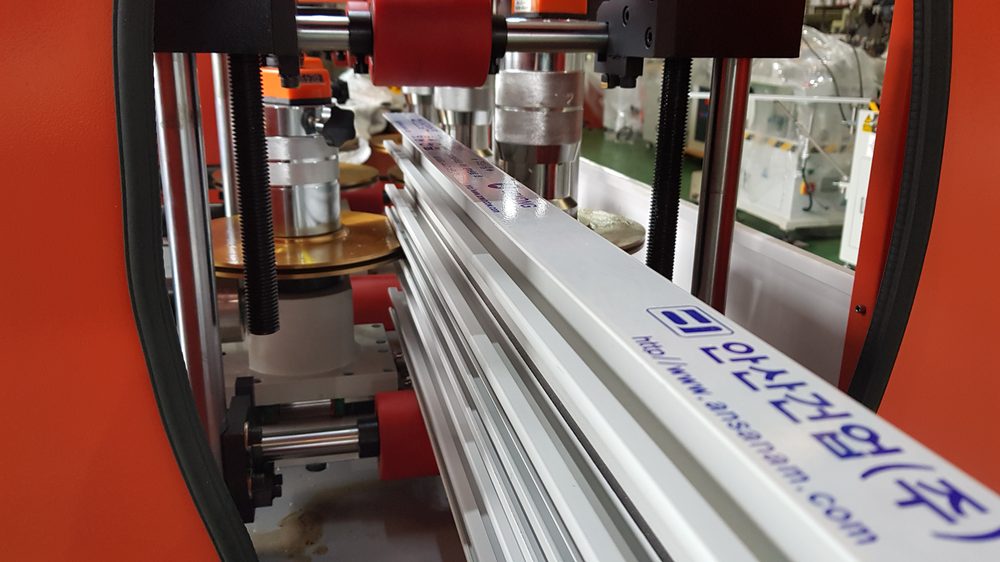

원판 사이를 지나가며 압착되는 긴 프로파일

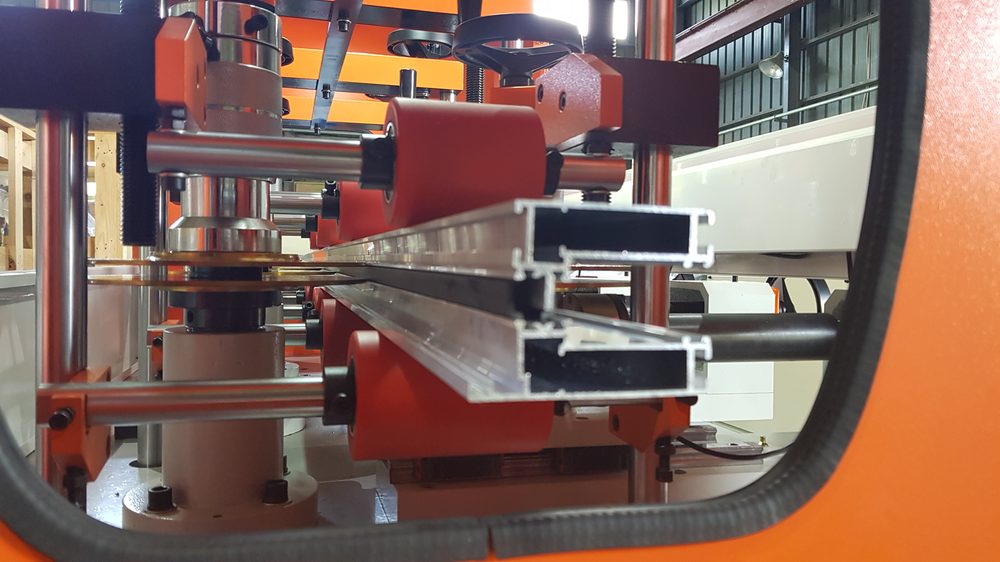

내진설계창 폴딩 프로파일 압착
WTMZ-RP-01
롤러프레스기
Rolling Compound Machine WTMZ-RP-01
01
이송 속도 0~60m/min — 앞뒤 공정에 맞춰 조절자재가 지나가는 속도를 0~60m/min 안에서 맞출 수 있습니다. 앞뒤 공정과 속도를 맞출 수 있고, 두꺼운 자재는 천천히 압착할 수 있습니다.
02
작업 높이 200mm · 300mm — 주문할 때 선택기본형은 단면 높이 200mm까지, 확장형(고상형)은 300mm까지 압착합니다. 폭은 250mm까지 들어갑니다.
03
5m 보조 프레임 — 긴 자재 받침길이 5,000mm 보조 프레임이 들어가고 나오는 긴 자재를 받쳐 줍니다.
| 원산지 | 중국산 |
|---|
| 사용전원 | 380V 50Hz |
|---|
| 소비전력 | 3.0kW |
|---|
| 가공 능력 | 이송 속도 0~60m/min / 작업 높이 200mm(기본) · 300mm(확장형 선택) · 폭 250mm까지 / 보조 프레임 5,000 × 520 × 850mm |
|---|
| 기계 크기 | 1,550 × 1,050 × 1,700mm |
|---|
| 중량 | 1,500kg |
|---|
Real Product
실물 · 작업 모습 · 조작부
본체가 프로파일을 압착하는 모습, 압착을 마친 자재, 그리고 이송 속도와 테이블 높이를 맞추는 조작부입니다.

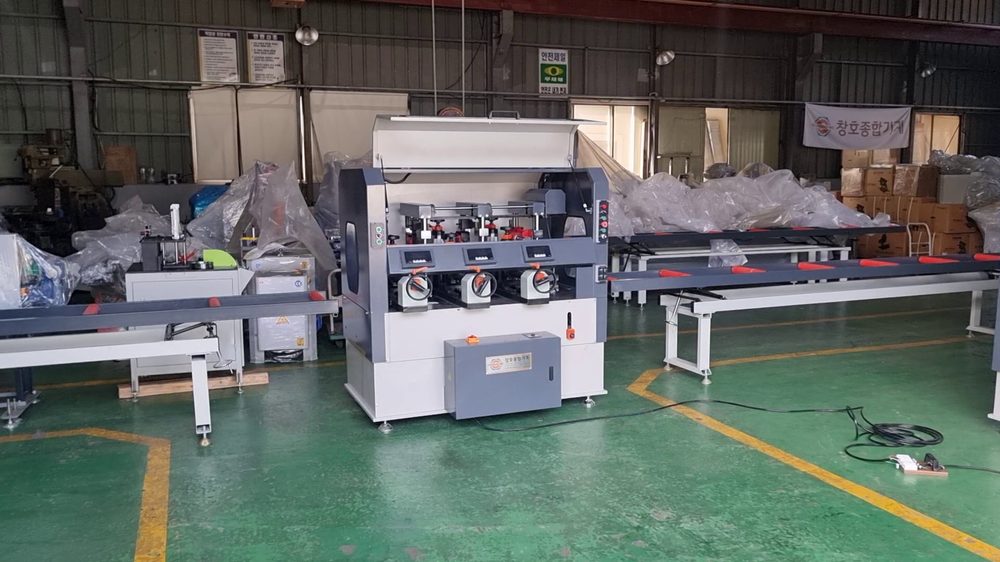

공장에 설치한 본체

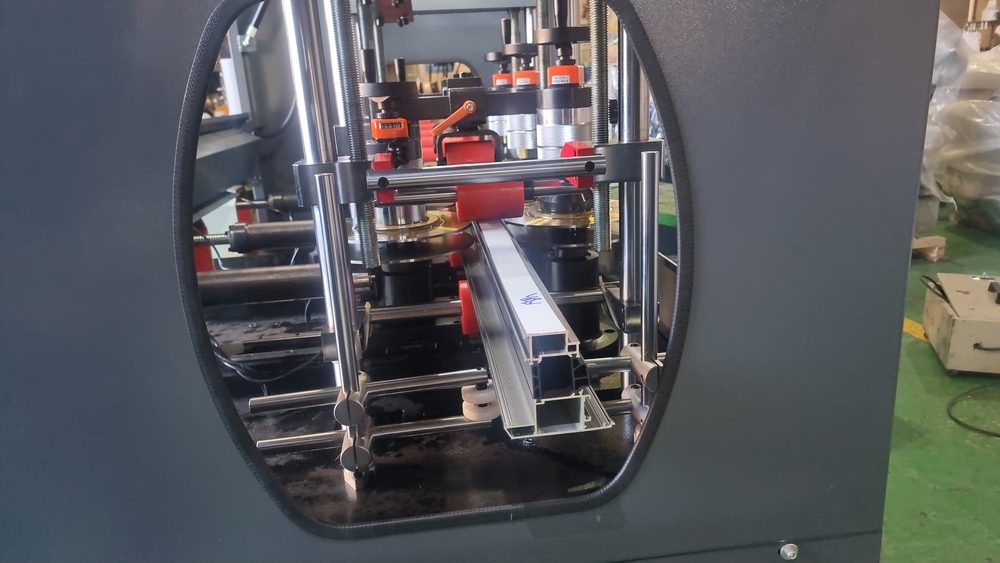

프로파일을 넣어 압착부로 보내는 모습

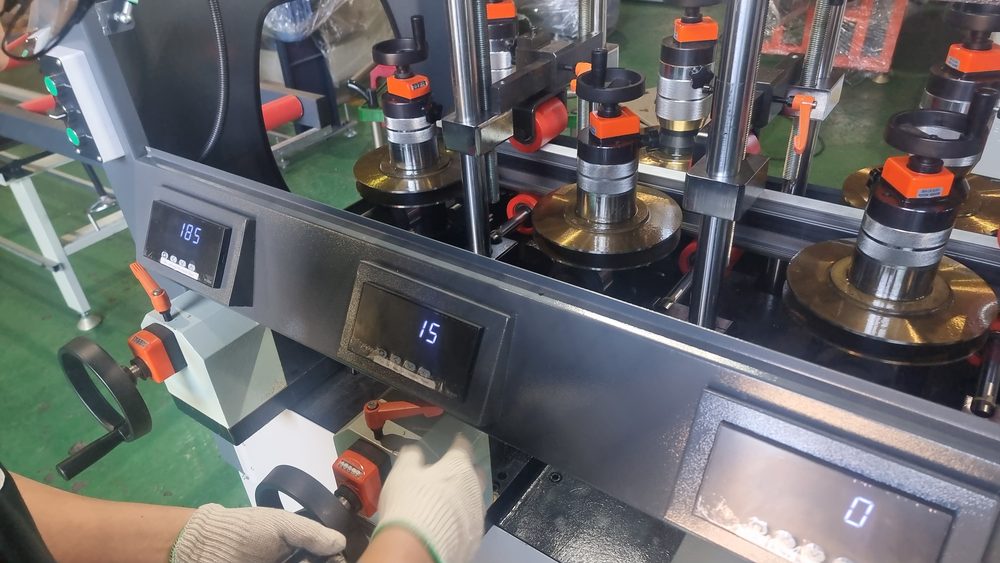

축마다 표시기 숫자를 보며 압착하는 모습

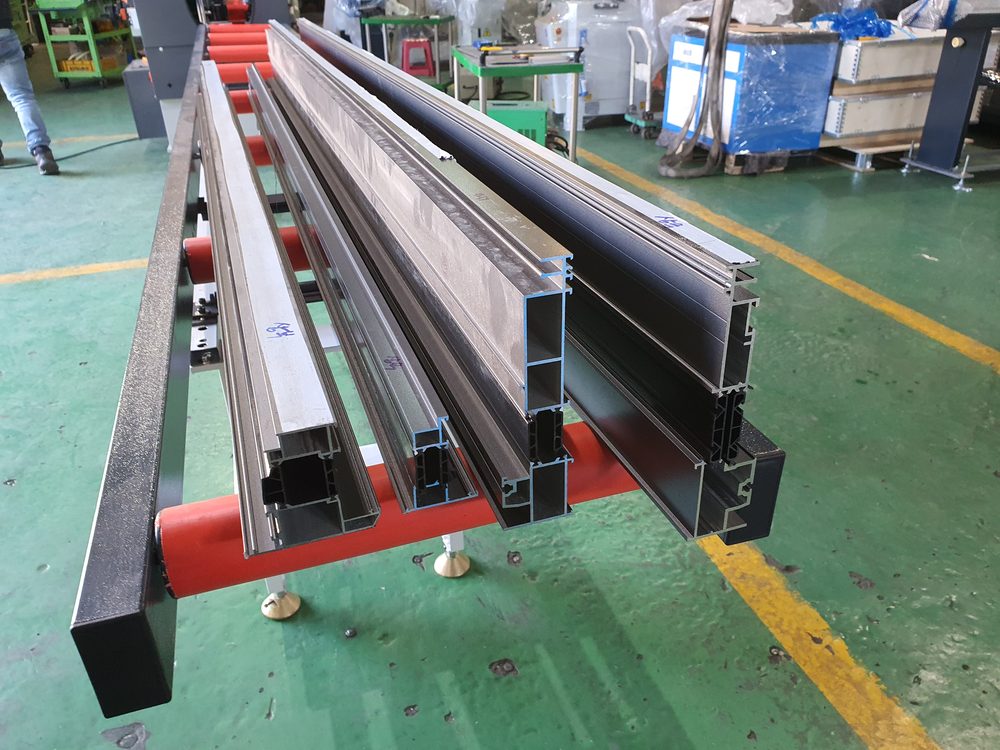

압착을 마친 여러 단면의 단열 프로파일

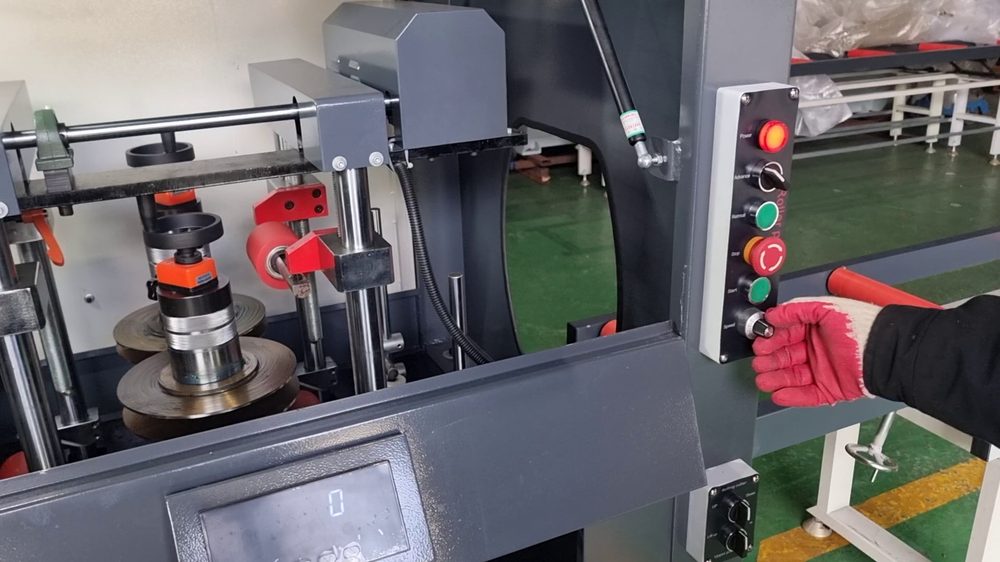

조작 버튼으로 이송 속도 조절

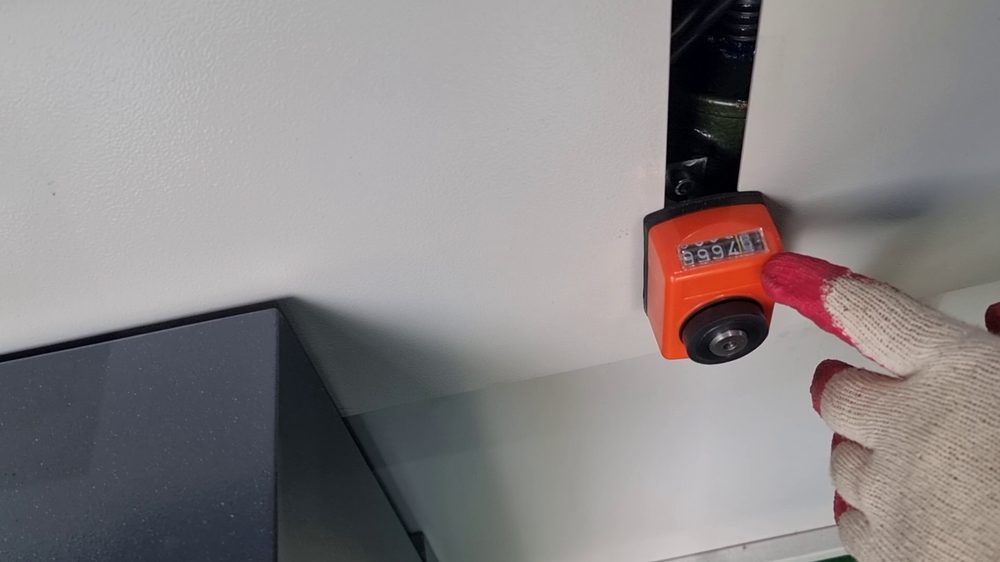

테이블 높이 조절 — 자재 높이에 맞춤
WTM-F-01
널링기
Knurling Machine WTM-F-01
01
널링 헤드 2기 · 모터 따로 — 양쪽 홈을 한 번에헤드마다 모터가 따로 달려 있어, 프로파일 양쪽 홈을 한 번 지나가는 동안 함께 널링합니다. 한쪽씩 뒤집어 두 번 넣던 작업이 한 번으로 줄어듭니다.
02
널링 속도 0~70m/min — 압착 속도에 맞춰 조절다음 공정인 압착 속도에 맞춰 널링 속도를 조절하면, 자재를 중간에 쌓아 두지 않고 이어서 작업할 수 있습니다.
03
최대 널링 단면 250 × 150mm — 헤드 위치 조정헤드를 위아래 250mm, 옆으로 125mm 범위에서 옮겨 프로파일 홈 자리에 맞춥니다.
| 원산지 | 중국산 |
|---|
| 사용전원 | 380V 50Hz |
|---|
| 소비전력 | 0.75kW × 2 = 1.5kW |
|---|
| 공기압력 | 0.6~1.0MPa |
|---|
| 공구 규격 | 널링 휠 Φ120mm |
|---|
| 가공 능력 | 널링 속도 0~70m/min / 최대 널링 단면 250 × 150mm |
|---|
| 기계 크기 | 1,100 × 1,450 × 1,000mm |
|---|
| 중량 | 600kg |
|---|
Real Product
실물 · 널링부 · 라인 구성
널링 헤드 2기가 프로파일 양쪽 홈을 함께 가공하는 구조입니다. 이송 테이블과 이어서 설치한 예도 함께 실었습니다.

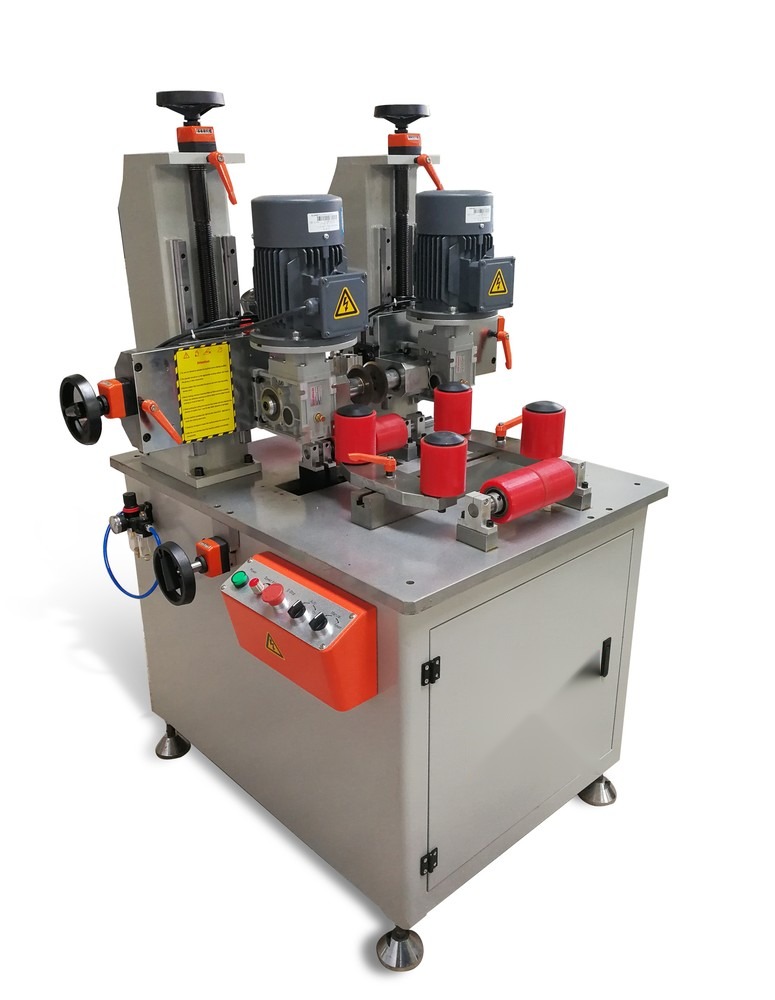

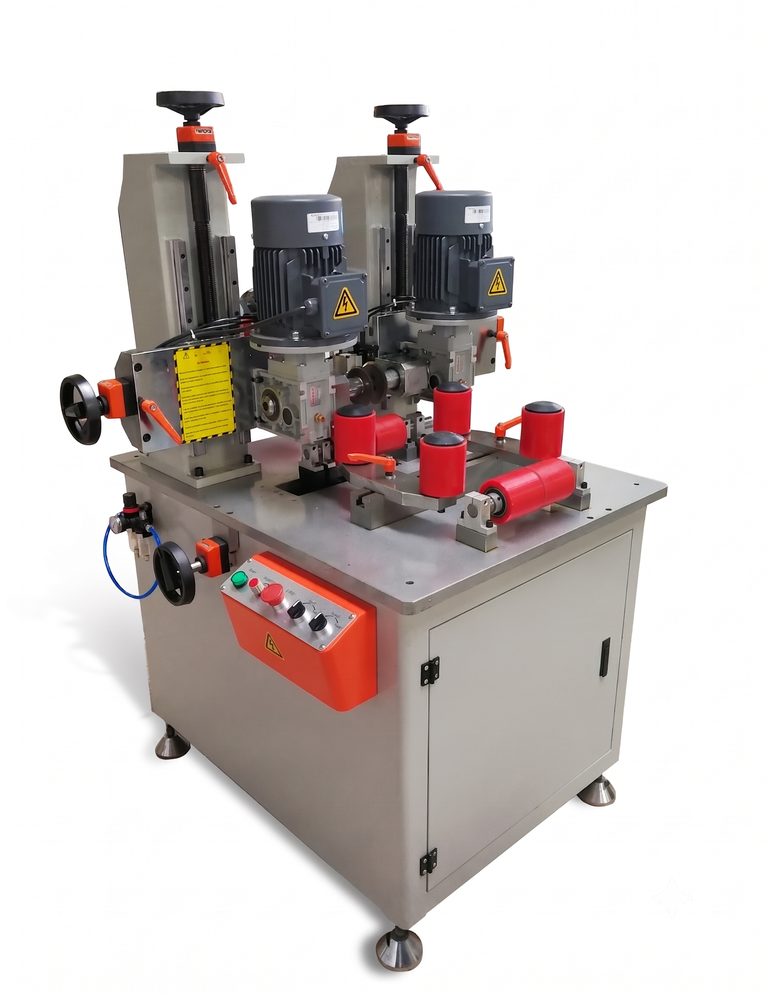

본체 — 널링 헤드 2기

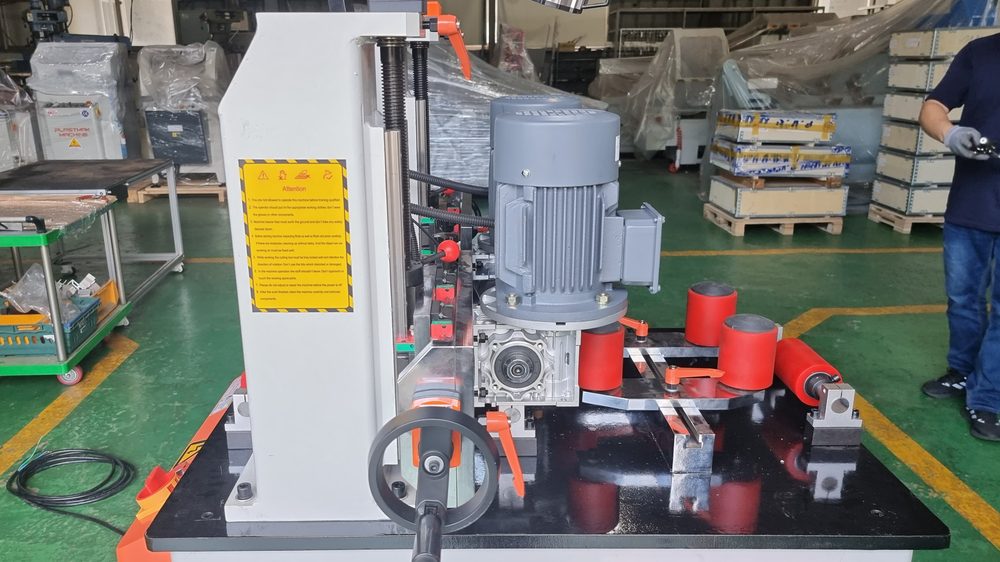

옆면 — 구동 모터와 널링 헤드

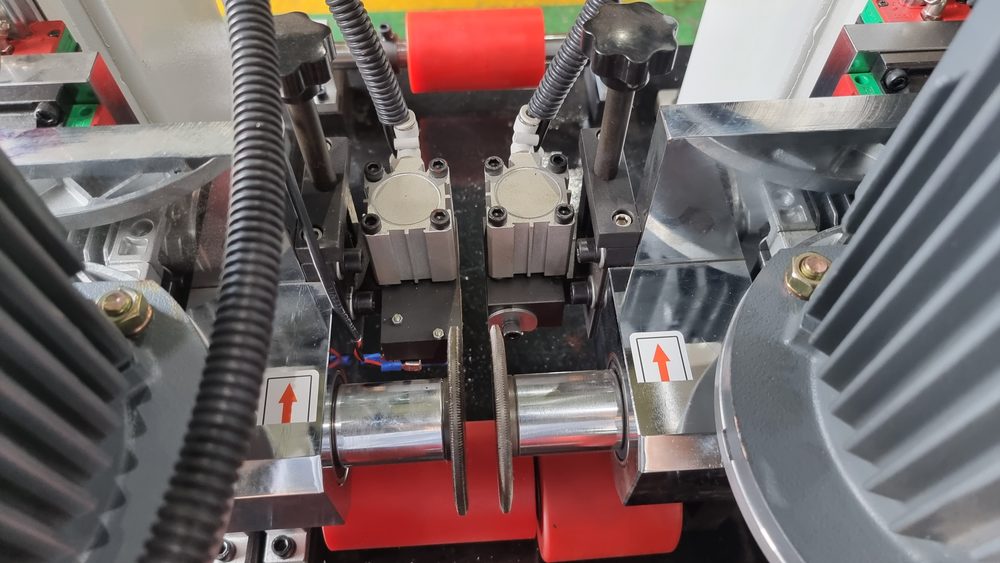

널링 휠과 휠을 미는 공압 실린더

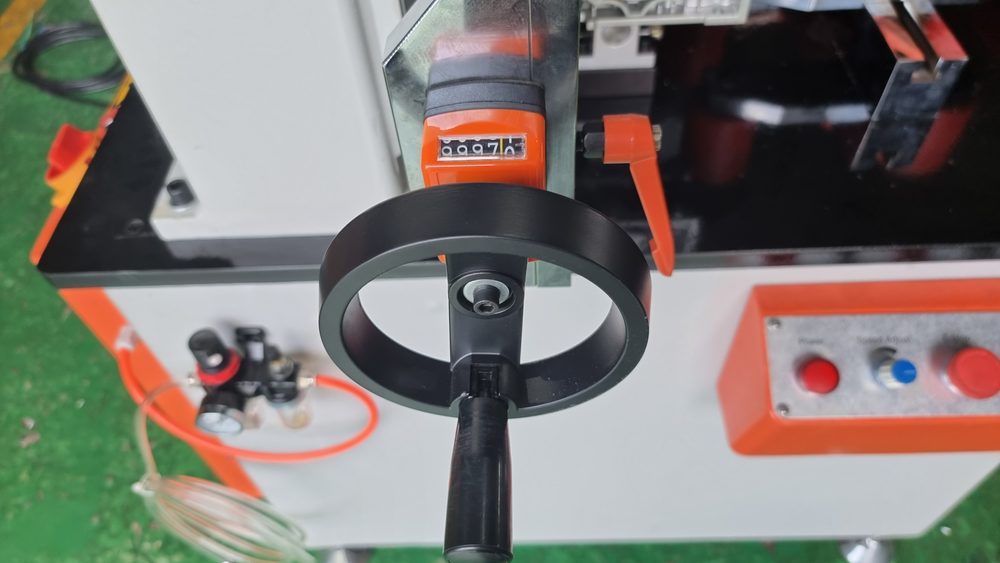

널링 위치를 옮기는 핸들

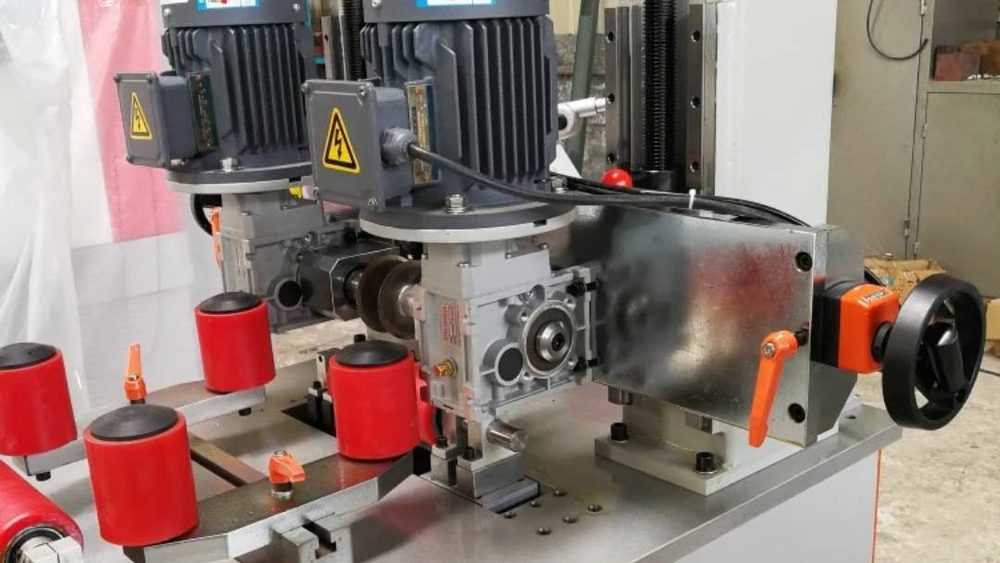

자재를 눌러 고정하는 롤러

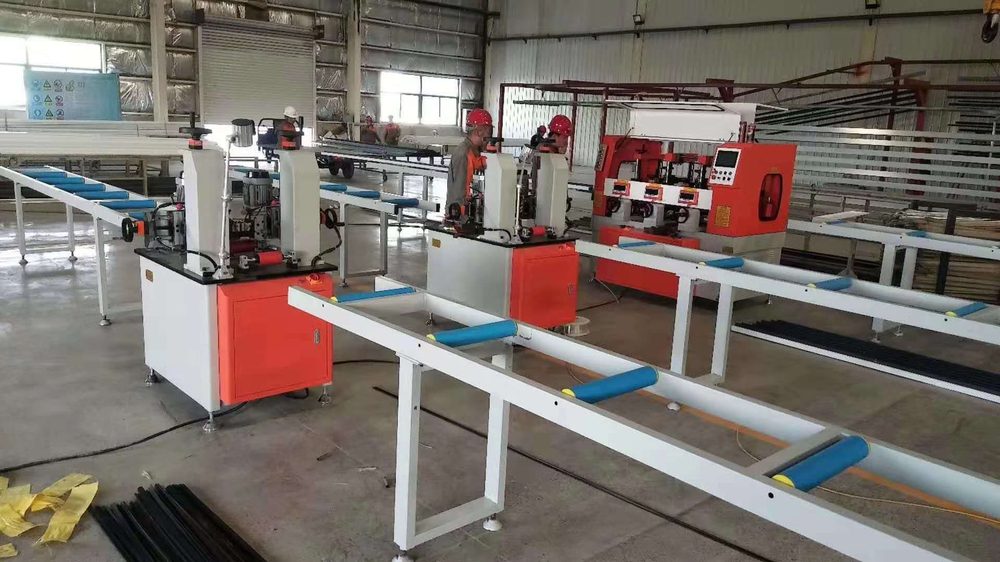

이송 테이블과 이어서 설치한 예
Why it matters
널링한 뒤 압착합니다. 기종은 가장 큰 단면에 맞춰 고릅니다.
단열 프로파일은 두 공정을 거칩니다. 먼저 널링기로 홈 안쪽에 잔 톱니 무늬를 새기고, 단열 스트립을 끼운 뒤 롤러프레스기로 홈 둘레를 눌러 압착합니다. 널링기와 롤러프레스기는 다룰 수 있는 단면 크기가 서로 다릅니다. 가장 큰 프로파일의 단면 도면을 보내 주시면 저희가 두 기계에 모두 맞는지 확인해 드립니다. 필요하면 두 공정을 이송 테이블로 이어 한 라인으로 구성해 드립니다.
Model Line-up
롤러프레스기 · 널링기 3종 비교
하는 일과 다룰 수 있는 단면으로 먼저 기종을 좁히신 뒤, 소비전력과 중량을 비교하시면 됩니다.
| # | 모델 | 하는 일 | 크기 · 소비전력 · 중량 |
|---|
 | 1 | WTM-R-01 | 압착 · 높이 200/300mm | 1,450 × 1,250 × 1,600mm · 3.0kW + 0.55kW · 1,800kg |
 | 2 | WTMZ-RP-01 | 압착 · 높이 200/300mm · 이송 0~60m/min | 1,550 × 1,050 × 1,700mm · 3.0kW · 1,500kg |
 | 3 | WTM-F-01 | 널링 | 1,100 × 1,450 × 1,000mm · 1.5kW · 600kg |
· 크기와 중량은 본체 기준입니다. · 라인 구성과 설치 조건은 현장에 맞춰 협의합니다.
Order & Shipping
주문 · 출고 안내
사양 확인
가공하실 프로파일의 가장 큰 단면과 작업 속도를 알려 주시면 맞는 기종을 제안해 드립니다. 기존 라인에 붙이실 계획이면 앞뒤 공정도 함께 검토합니다.
라인 구성
널링기 · 롤러프레스기 · 이송 테이블을 이어 한 라인으로 구성할 수 있습니다. 필요한 기계만 구매하셔도 됩니다.
전원 조건
세 기종 모두 380V 삼상 전원을 사용합니다. 설치할 공장의 전기 용량을 미리 확인해 주십시오.
주문할 때 정하는 것
롤러프레스기는 작업 높이(기본형 200mm · 확장형 300mm)와 원판(민자형 기본 · 이빨형 선택)을 주문할 때 정합니다. 납기는 사양이 정해진 뒤 안내해 드립니다.
사전 시연
시연은 김해 전시장에서 합니다. 가공하실 프로파일을 가져오셔도 됩니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
사후 관리
고장 내용에 따라 고객 공장에 찾아가 고치거나, 저희 공장으로 입고해 수리합니다. 소모 부품과 수리 부품은 재고로 갖추고 있습니다.
