Rolling Press Machine
단열 프로파일 압착 WTM-R-01
ROLLING PRESS MACHINE · WTM-R-01
단열 스트립을 끼운 알루미늄 프로파일을 눌러 붙이는 롤러프레스기입니다. Φ240 원판 6장이 홈 둘레를 누르고, 압력은 축마다 따로 조정합니다. 작업 높이는 기본형 200mm와 확장형 300mm 가운데 주문할 때 고릅니다. 원판은 민자형이 기본이고, 이빨형을 선택할 수 있습니다.
원판 Φ240 × 6장작업 높이 200 · 300mm본체 1,800kg
사양 확인 · 제작 문의WTM-R-01
롤러프레스기
Rolling Press Machine WTM-R-01
01
Φ240 원판 6장 — 스트립 둘레를 고르게 압착원판 6장이 프로파일 홈 둘레를 눌러 스트립을 고정합니다. 원판 간격은 0~50mm 안에서 프로파일 폭에 맞춥니다.
02
작업 높이 200mm · 300mm — 주문할 때 선택기본형은 단면 높이 200mm까지, 확장형(고상형)은 300mm까지 압착합니다. 2중창 프레임처럼 높이가 200mm를 넘는 자재에는 확장형을 고르시면 됩니다.
03
축마다 따로 압력 조정 — 단면에 맞춘 압착압력 게이지와 핸들이 축마다 따로 있어, 프로파일 모양에 따라 누르는 힘을 맞출 수 있습니다.
| 원산지 | 중국산 |
|---|
| 사용전원 | 380V 60Hz |
|---|
| 소비전력 | 주 모터 3.0kW + 테이블 오르내림 모터 0.55kW |
|---|
| 공기압력 | 0.6~1.0MPa |
|---|
| 공구 규격 | 원판 Φ240mm |
|---|
| 가공 능력 | 원판 간격 0~50mm / 작업 높이 200mm(기본) · 300mm(확장형 선택) |
|---|
| 기계 크기 | 1,450 × 1,250 × 1,600mm |
|---|
| 중량 | 1,800kg |
|---|
Real Product
실물 · 압착부 · 자재 압착
본체 정면과 원판이 있는 압착부, 그리고 프로파일을 실제로 압착하는 모습입니다.
본체 정면 — 안전 커버와 축마다 달린 숫자 표시기
공장에 설치한 본체
황동 원판과 압착 롤러 — 프로파일 폭에 맞춘 간격
축마다 따로 조정하는 압력 게이지와 핸들
원판 사이를 지나가며 압착되는 긴 프로파일
내진설계창 폴딩 프로파일 압착
롤러프레스기
실물 · 납품 설치 · 수리 · 개조 사진
순천의 한 창호업체에 설치한 기계와, 출고 전 저희 공장에서 작동을 확인한 사진입니다. 고객 공장에서 인버터를 바꾼 수리, 원판을 새로 만들어 바꾼 개조, 경기도 화성 출고 모습도 함께 실었습니다.

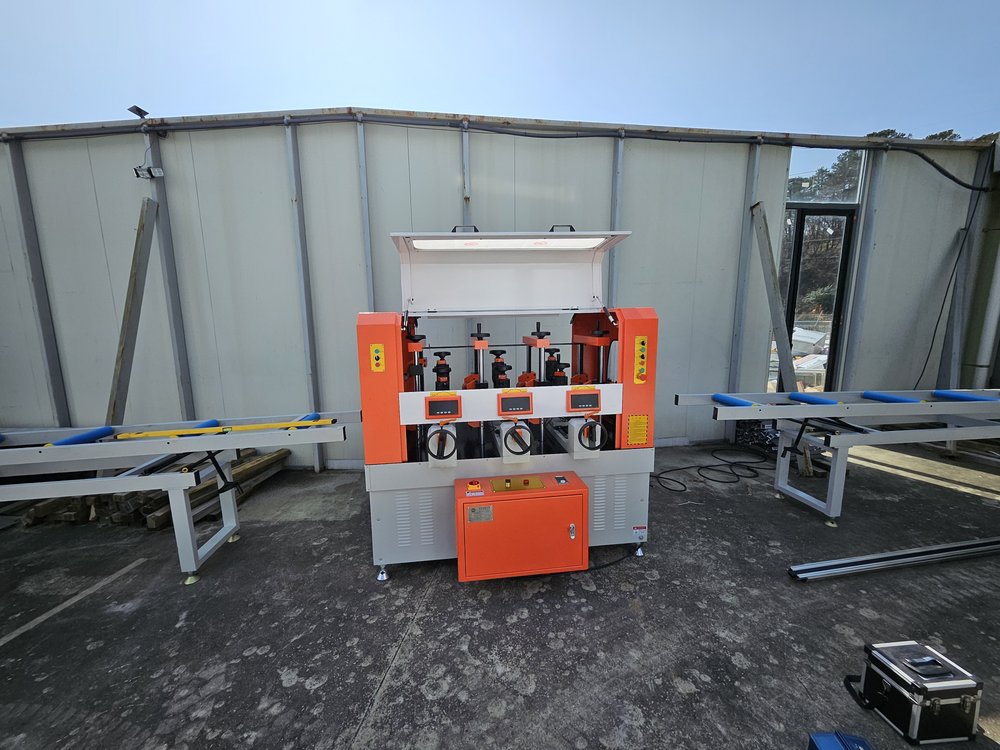

순천 납품 — 설치를 마친 본체와 자재 받침대

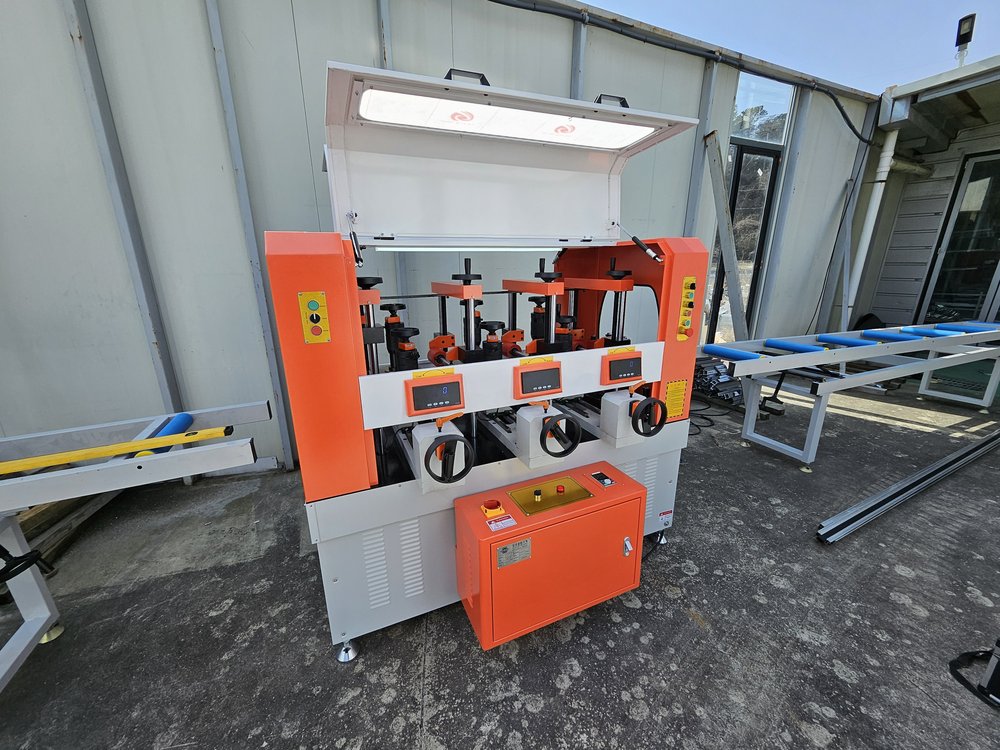

순천 납품 — 받침대 높이를 본체에 맞춘 모습

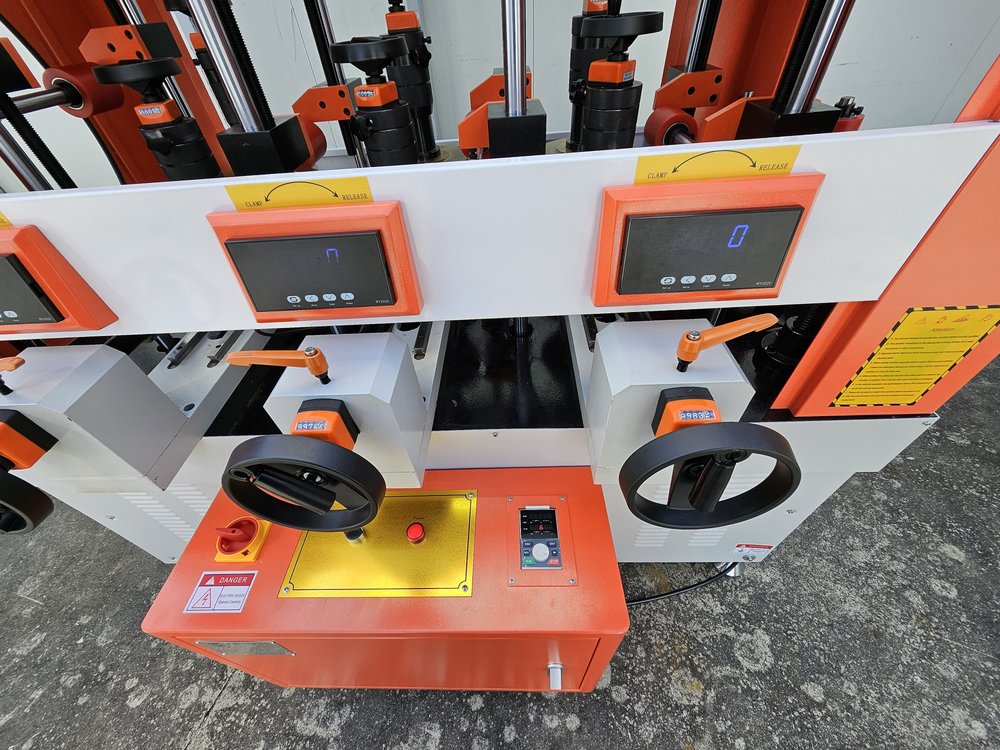

조작부 — 축마다 달린 표시기와 압착 핸들

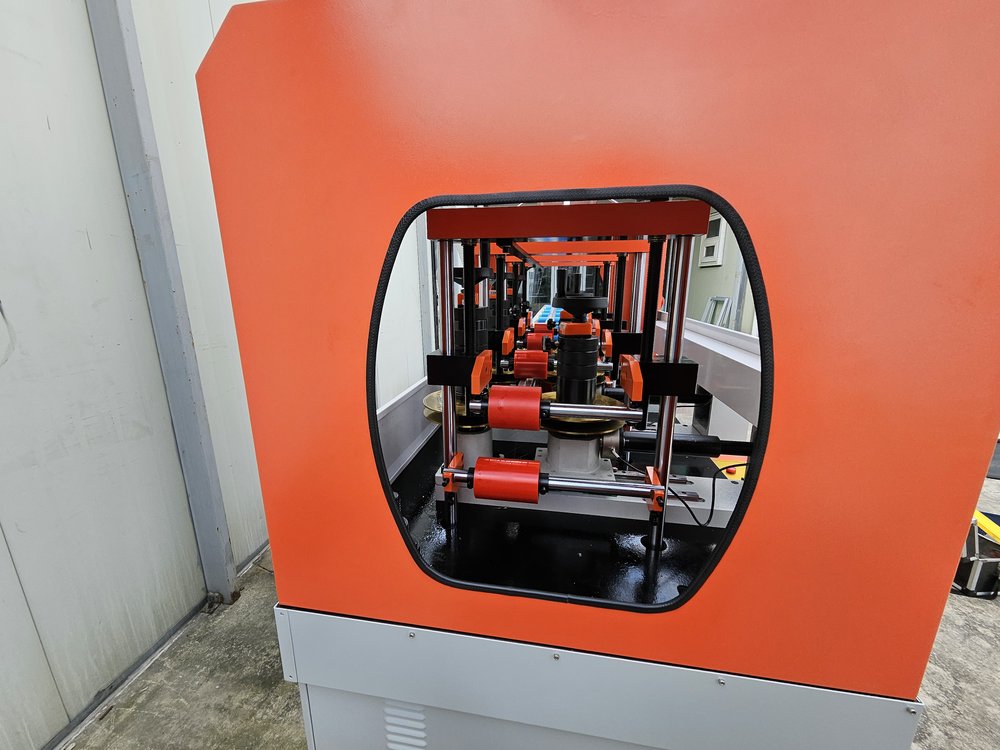

옆면 점검 창으로 보이는 압착부

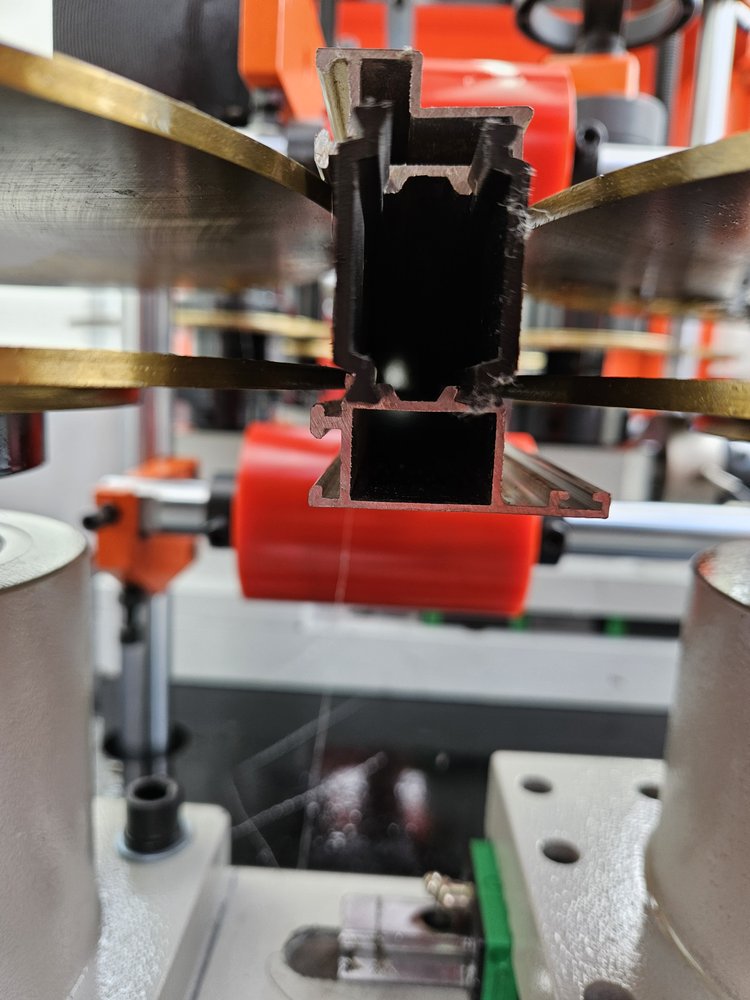

작동 확인 — 황동 원판 사이로 들어가는 단열 프로파일

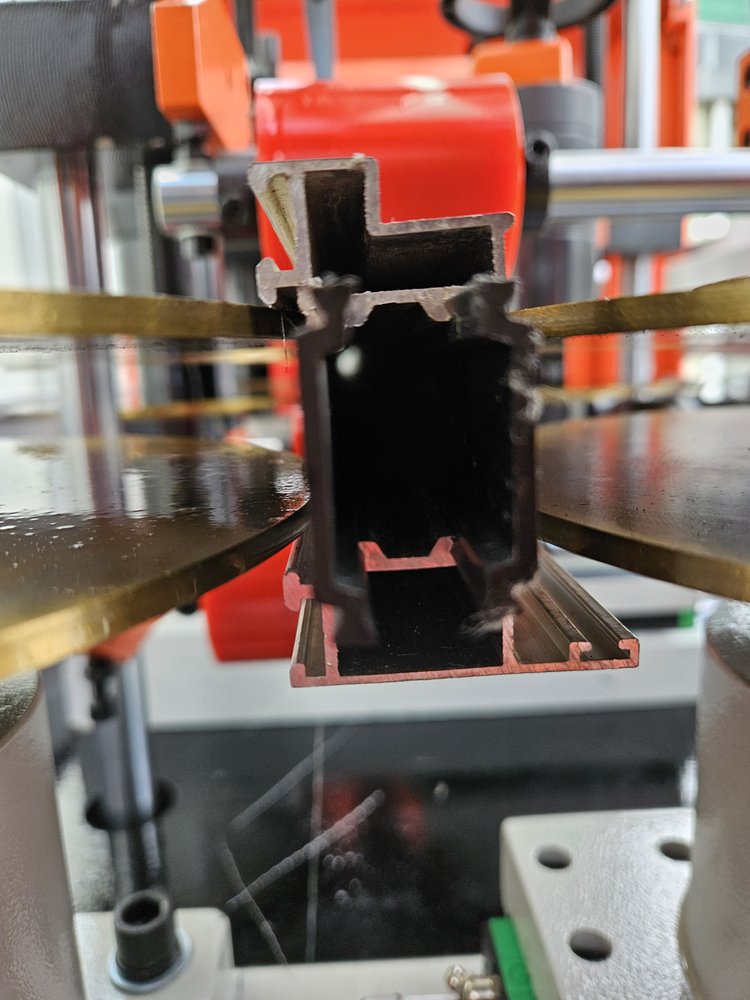

작동 확인 — 프로파일 폭에 맞춘 원판 간격

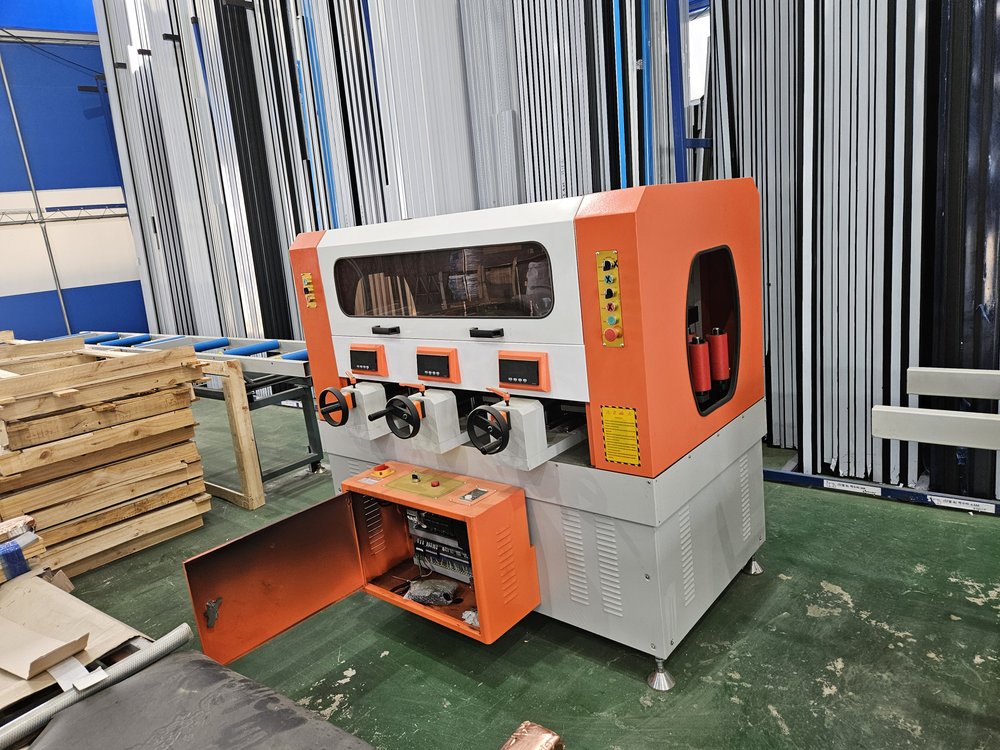

현장 수리 — 고객 공장에서 제어함을 열어 고장 원인 확인

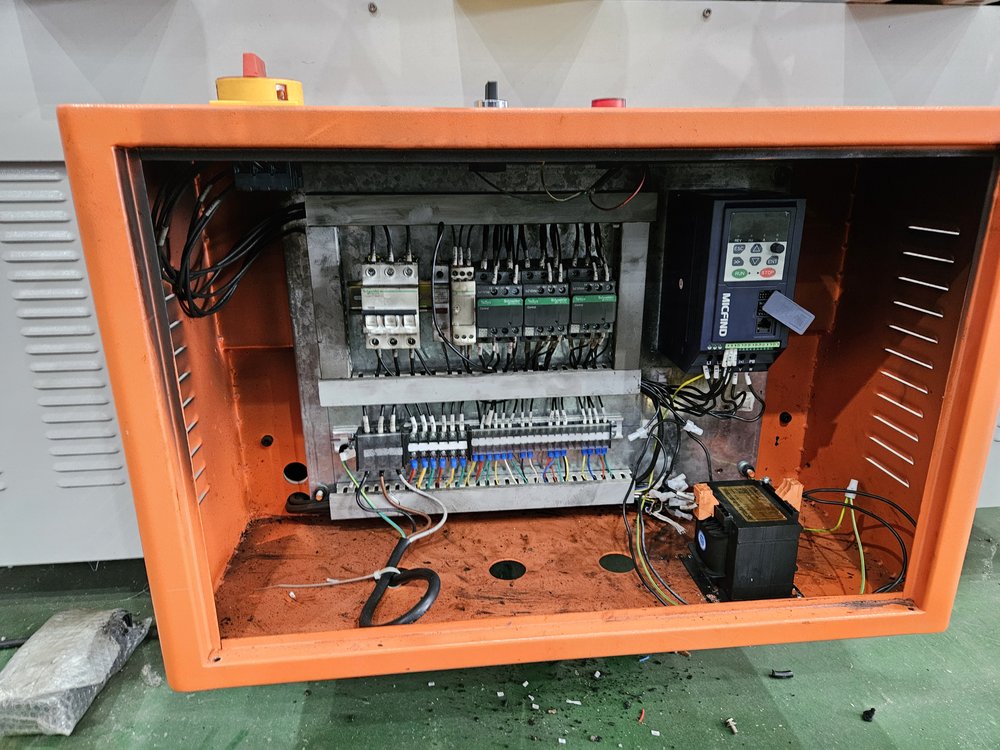

현장 수리 — 인버터를 새것으로 바꾼 제어함

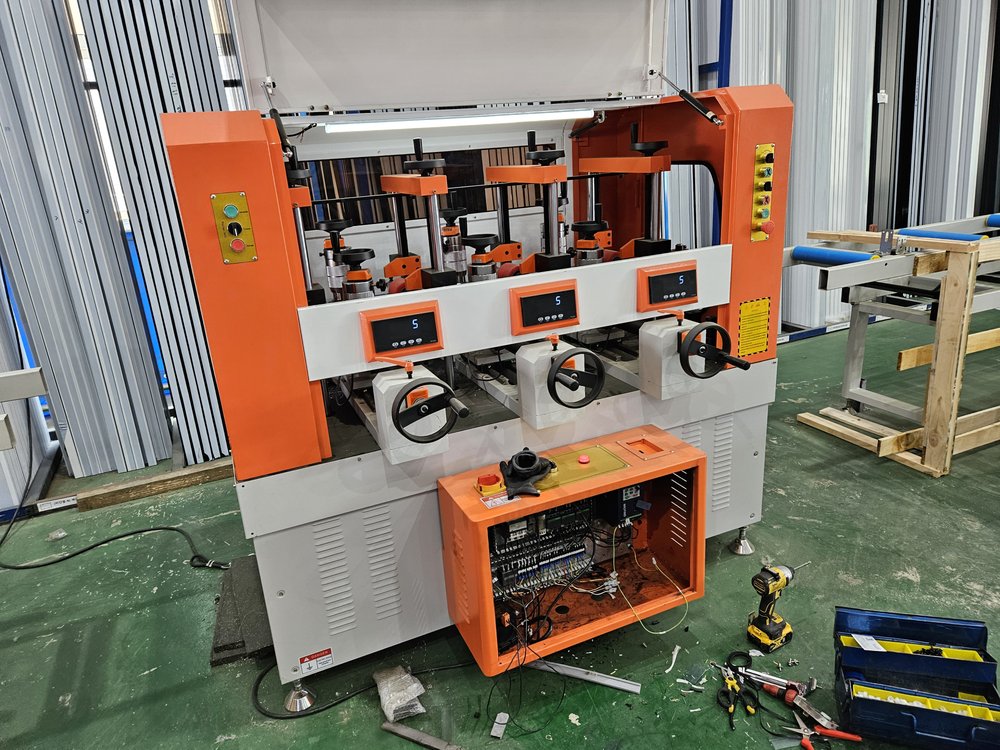

수리를 마친 본체

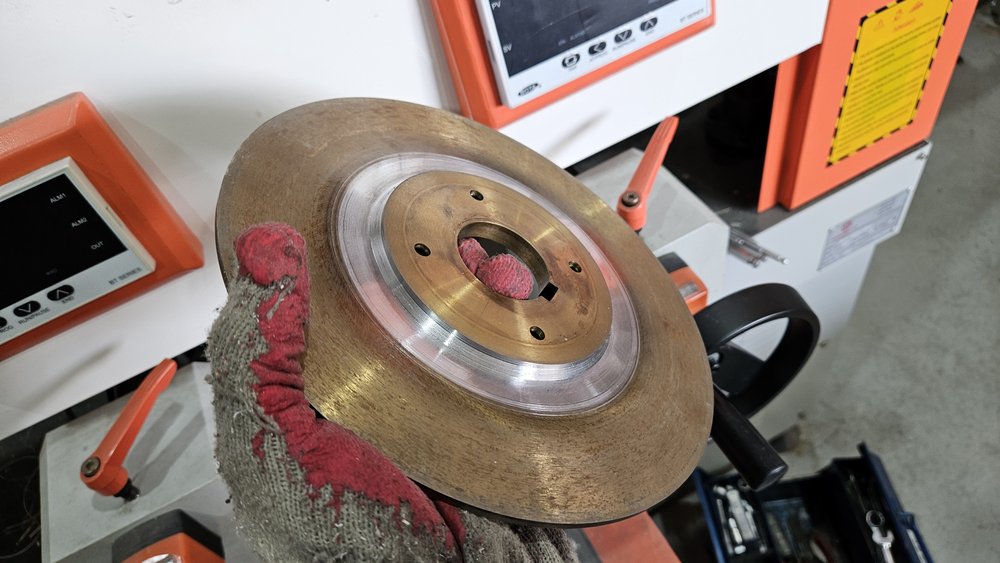

원판 개조 — 새로 만든 원판

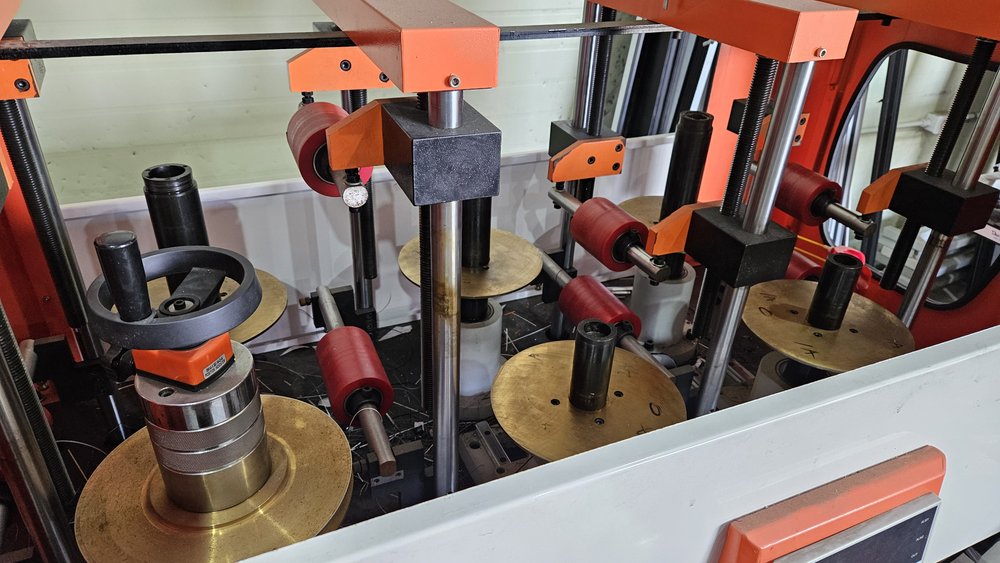

원판 개조 — 새 원판을 축에 끼운 모습

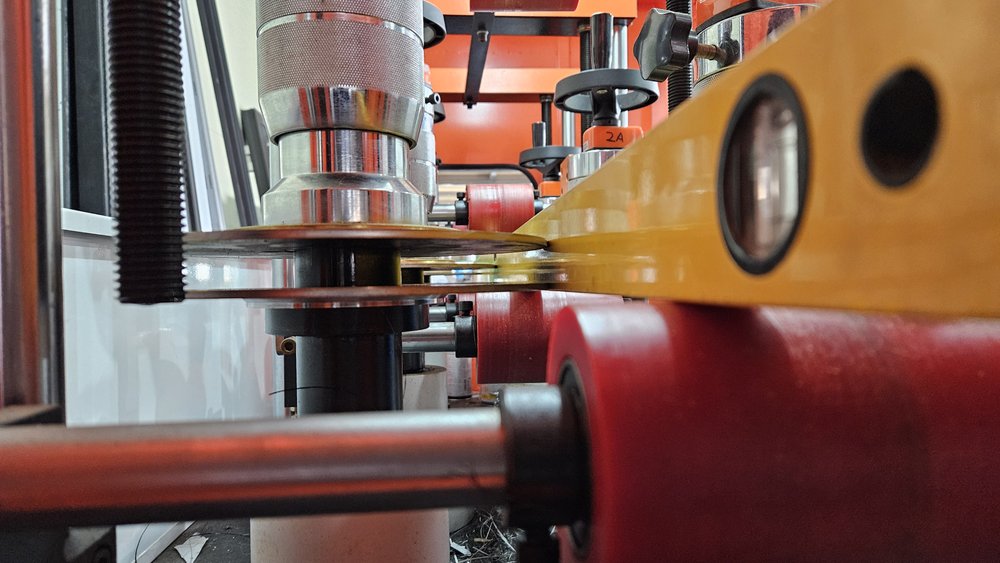

원판 개조 — 수평자로 원판 높이 확인

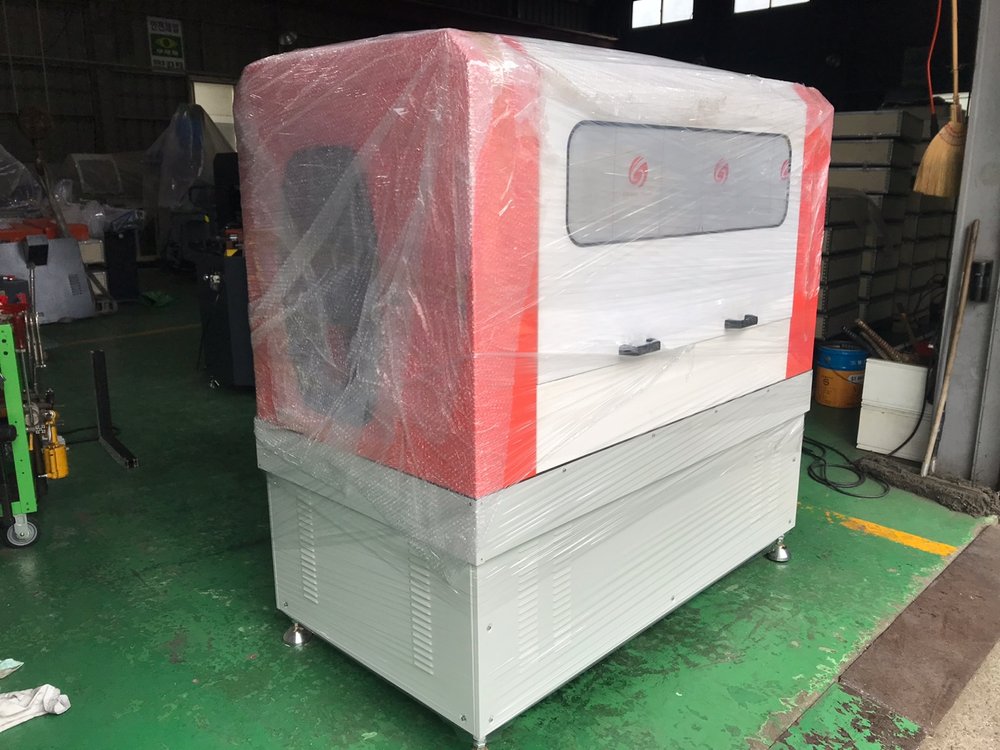

출고 포장 — 비닐로 감싼 본체

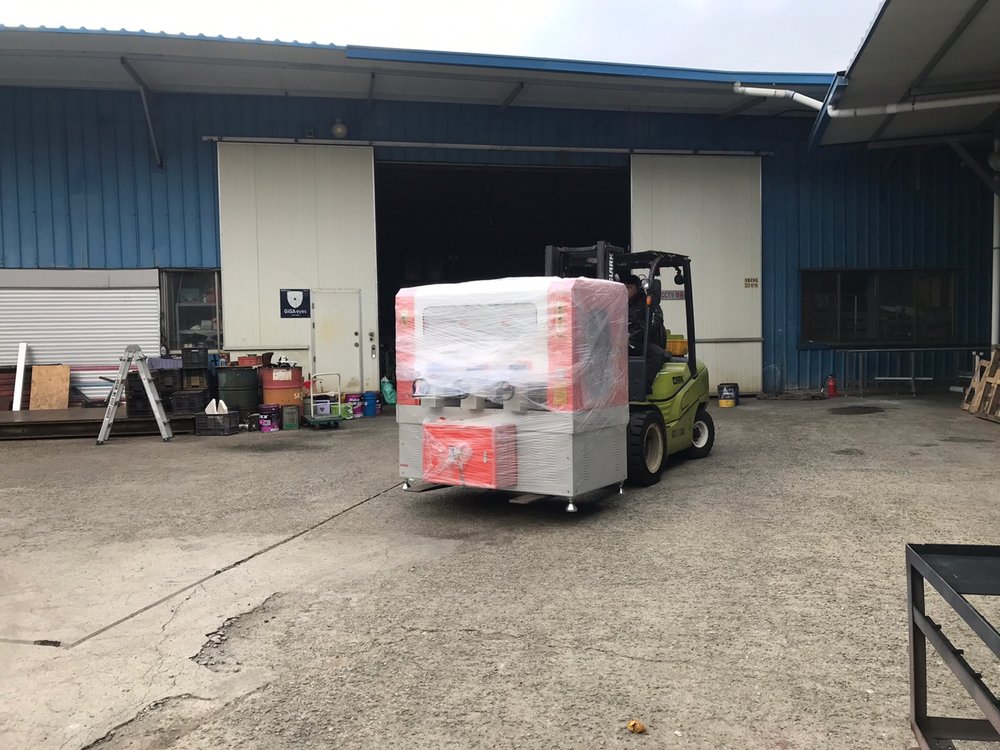

경기도 화성 출고 — 지게차로 화물차에 싣는 모습

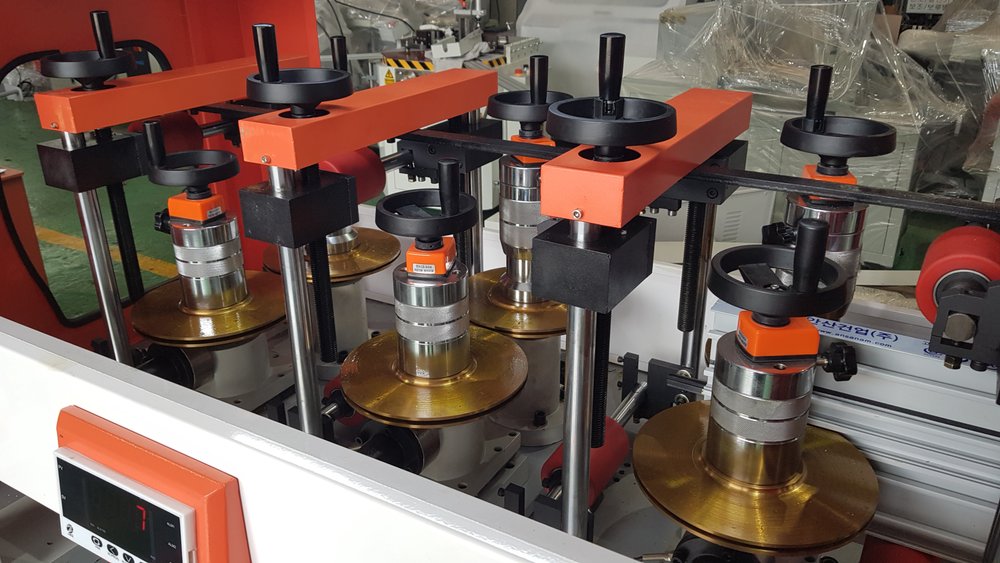

작동 확인 — 복합단열 2중창 프로파일 압착

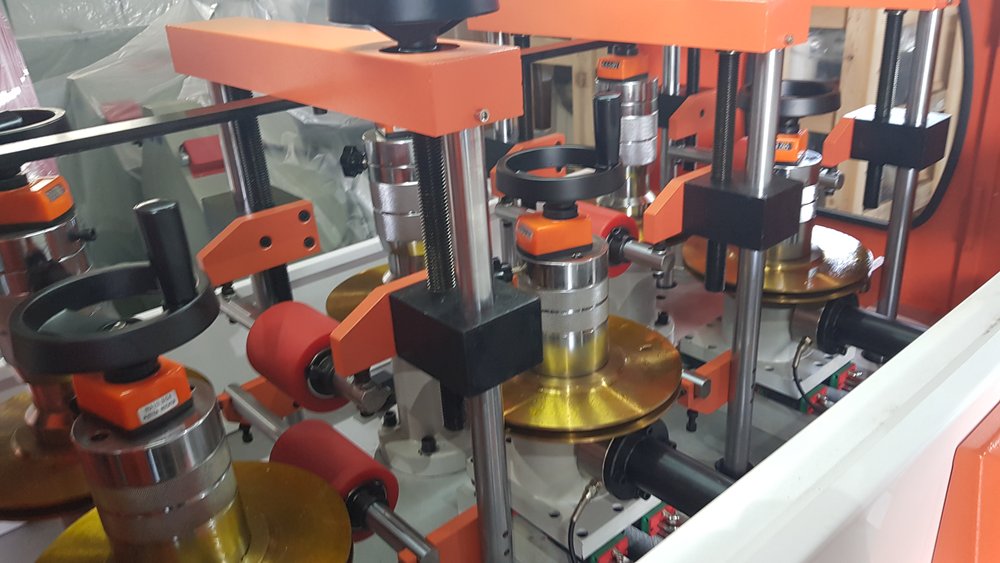

작동 확인 — 폴리아미드 스트립을 끼운 내진설계창 프로파일 압착
Rolling Disc
원판 2종 — 민자형 기본 · 이빨형 선택
프로파일을 눌러 붙이는 원판은 날 끝 모양에 따라 두 가지입니다. 기본으로 장착하는 민자형은 날 끝이 평평해 코팅에 무리가 없습니다. 선택 사양인 이빨형은 날 끝의 잔 톱니가 표면을 파고들어 더 단단히 압착합니다. 대신 눌린 자리에 자국이 남아 도장·아노다이징 면이 상할 수 있습니다.

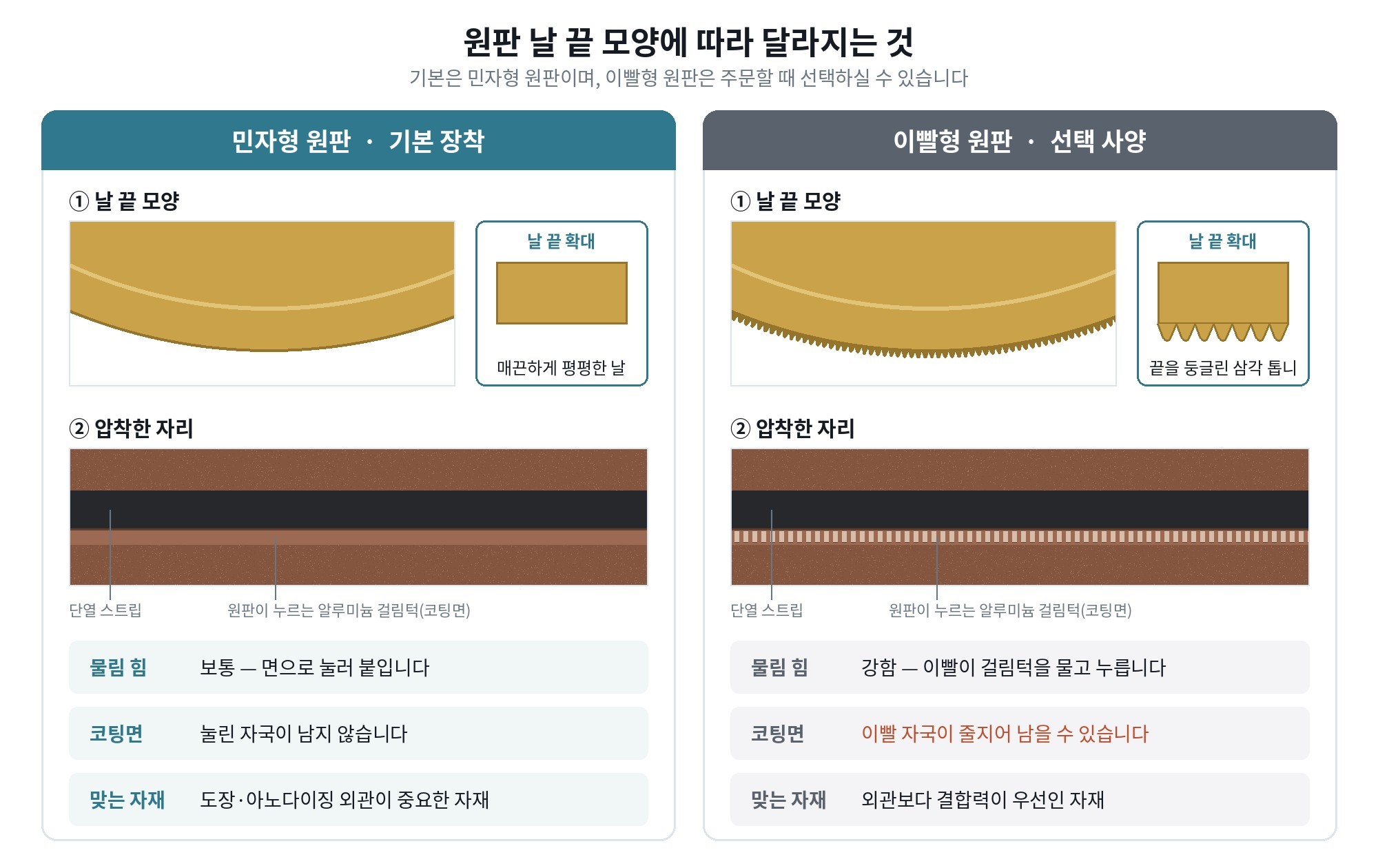

날 끝 모양과 압착한 자리 비교 — 이해를 돕기 위한 그림입니다
| 구분 | 민자형 원판 (기본) | 이빨형 원판 (선택) |
|---|
| 날 끝 | 평평한 면 | 잔 톱니를 새긴 날 |
| 압착력 | 이빨형보다 약할 수 있습니다 | 표면을 파고들어 더 단단히 붙습니다 |
| 코팅면 | 코팅에 무리가 없습니다 | 이빨 자국이 남아 코팅이 상할 수 있습니다 |
| 맞는 자재 | 도장·아노다이징 외관이 중요한 자재 | 외관보다 붙는 힘이 중요한 자재 |
| 장착 | 기본 장착 | 주문할 때 선택 |

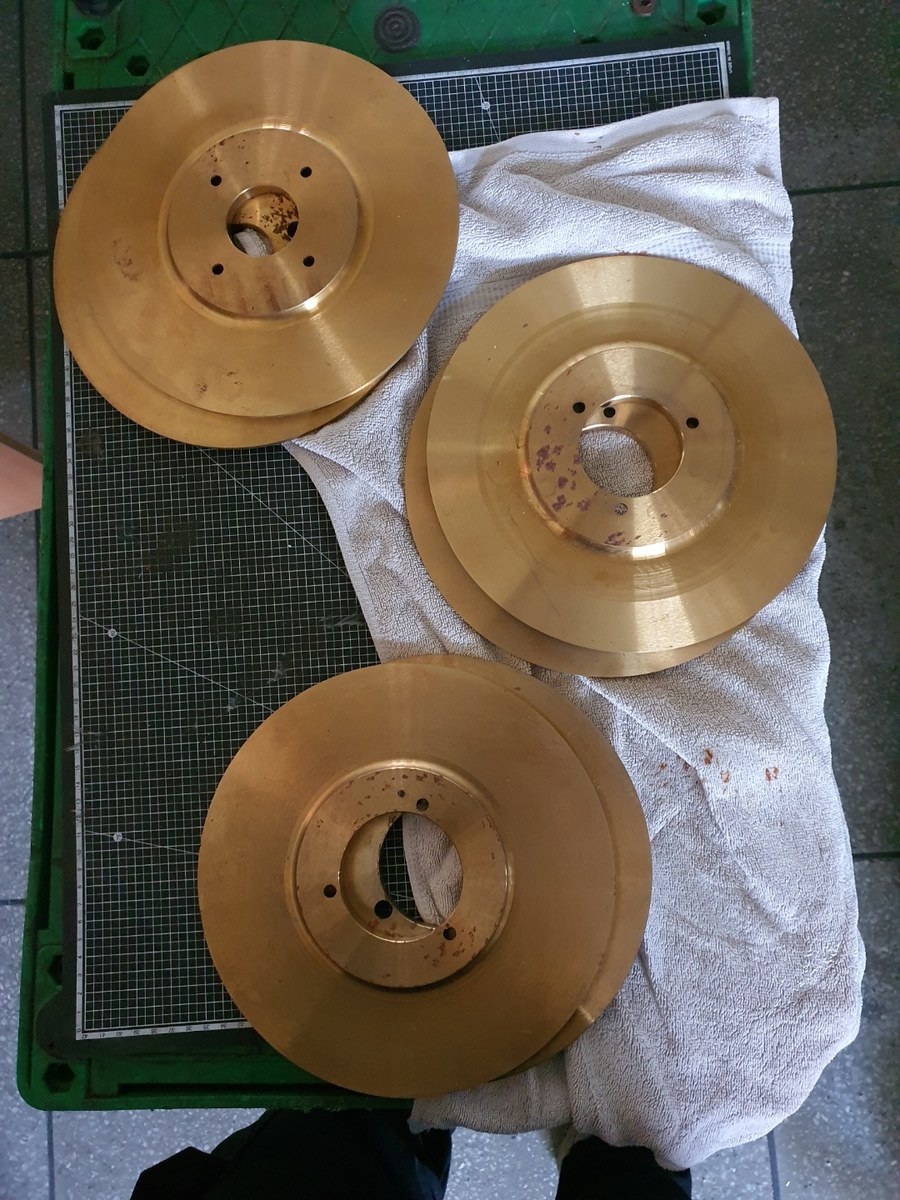

민자형 원판 — 날 끝이 평평한 황동 원판
민자형 원판으로 단열 프로파일을 압착하는 모습

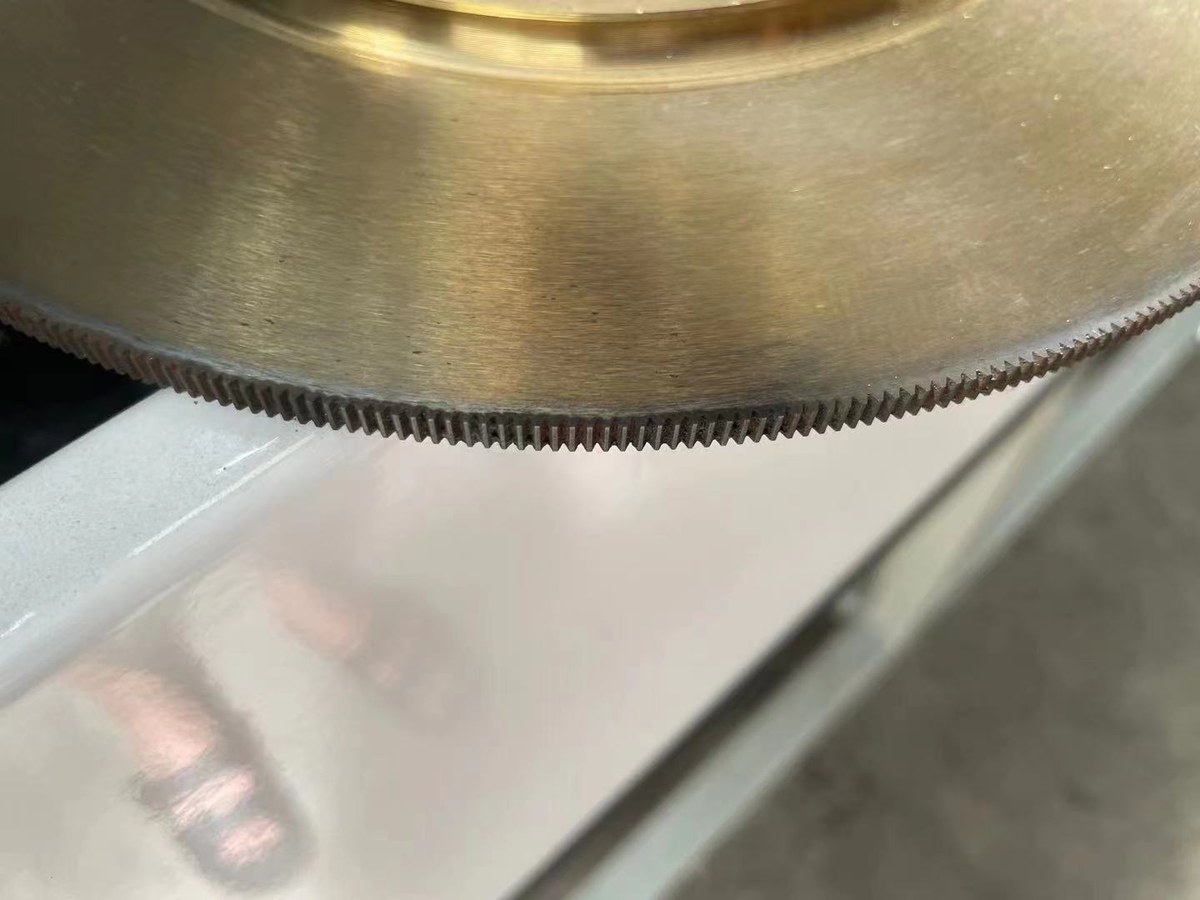

이빨형 원판 — 날 끝에 새긴 잔 톱니

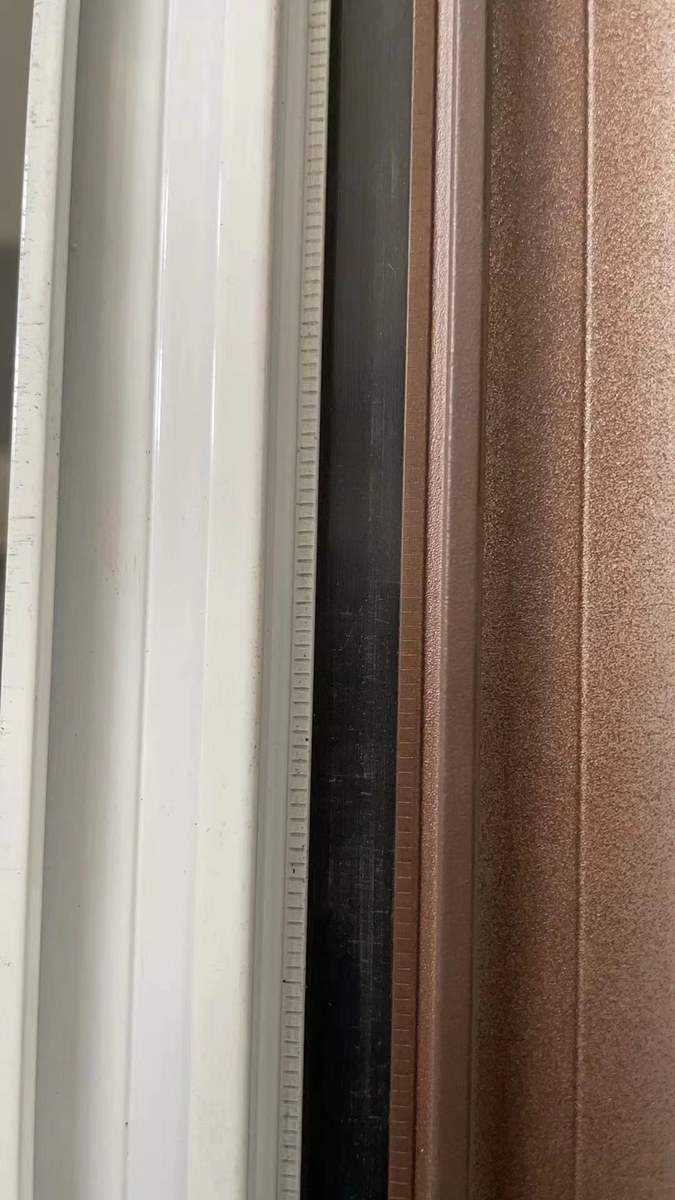

이빨형으로 압착한 프로파일 — 스트립 양옆에 남은 자국

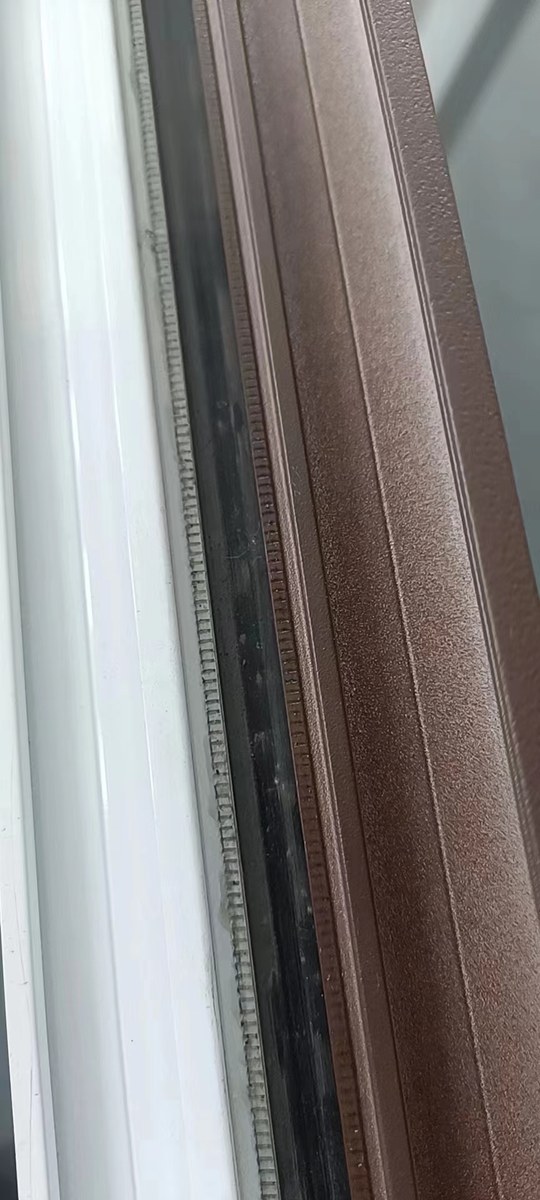

이빨 자국 확대 — 원판에 눌린 코팅면

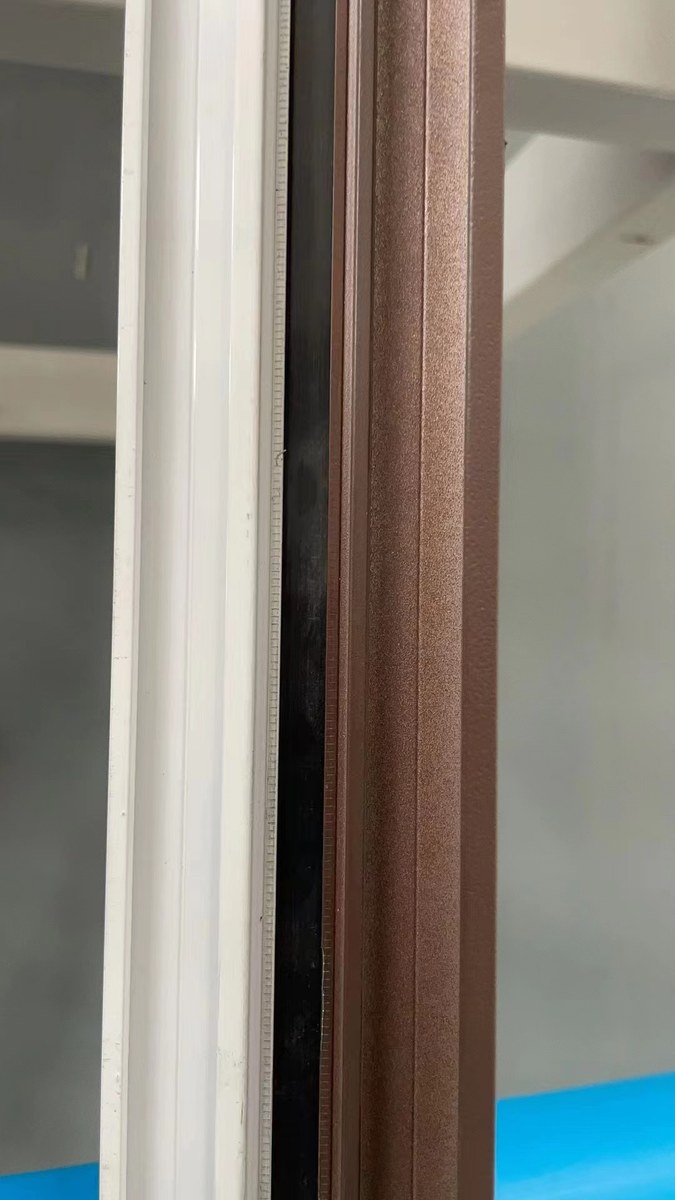

흰색 자재에도 줄지어 남은 이빨 자국
어느 원판이 맞는지 정하기 어려우시면, 사용하실 프로파일을 보내 주십시오. 저희가 시험 압착을 해서 붙은 상태와 표면을 확인해 드립니다.
Working Height
작업 높이 2종 — 기본형 200mm · 확장형(고상형) 300mm
프로파일은 세운 상태로 원판 사이를 지나갑니다. 이때 지나갈 수 있는 단면 높이가 기본형은 200mm, 확장형(고상형)은 300mm입니다. 단열 2중창 프레임은 단면 높이가 200mm를 넘는 자재가 많아 확장형이 필요합니다. 작업 높이는 주문할 때 정합니다.

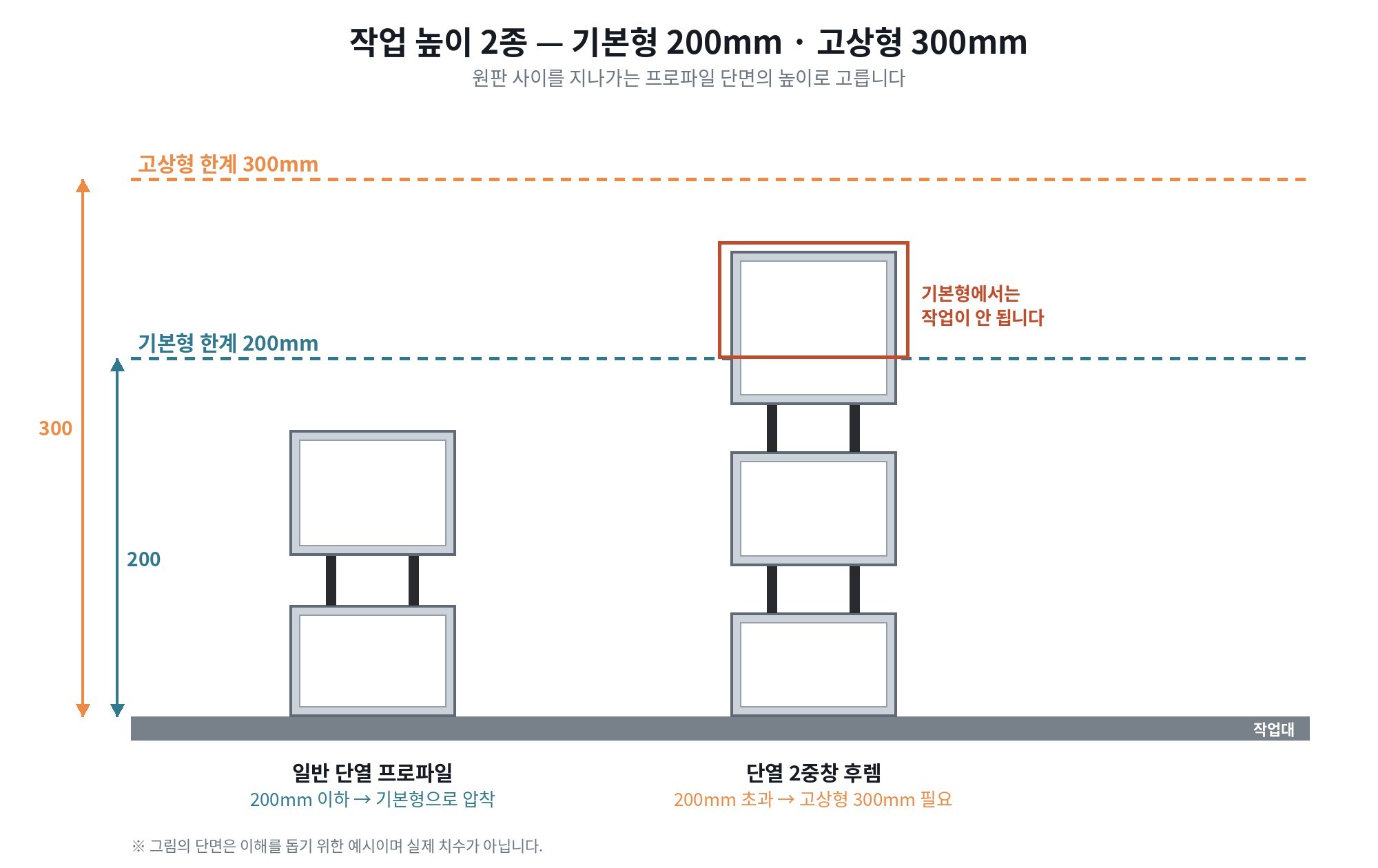

기본형 200mm · 확장형 300mm 작업 높이 비교 — 단면은 예시이며 실제 치수가 아닙니다
| 구분 | 기본형 | 확장형(고상형) |
|---|
| 작업 높이 | 200mm | 300mm |
| 맞는 자재 | 단면 높이 200mm 이하 단열 프로파일 | 단면 높이가 200mm를 넘는 단열 2중창 프레임 |
| 고르는 기준 | 압착하실 자재 가운데 단면이 가장 높은 것을 기준으로 고릅니다 |
가공하실 프로파일의 단면 도면을 보내 주시면, 저희가 높이를 확인해 기본형과 확장형 가운데 맞는 쪽을 제안해 드립니다.
Why it matters
축마다 압력을 따로 맞춰 단면에 맞게 압착합니다.
압착은 붙는 힘과 겉모양을 함께 봐야 하는 작업입니다. 너무 세게 누르면 눌린 자국과 휨이 남고, 약하게 누르면 스트립이 헐겁게 붙습니다. WTM-R-01은 Φ240 원판 6장의 압력을 축마다 따로 조정할 수 있습니다. 그래서 프로파일 단면이 바뀌어도 그 단면에 맞는 힘으로 압착할 수 있습니다. 저희가 사용하실 프로파일로 시험 압착을 해서 붙은 상태와 곧은 정도를 보여 드리고, 그 결과를 보고 작업 높이와 원판을 함께 정합니다.
Model Line-up
롤러프레스기 · 널링기 3종 비교
하는 일과 다룰 수 있는 단면으로 먼저 기종을 좁히신 뒤, 소비전력과 중량을 비교하시면 됩니다.
| # | 모델 | 하는 일 | 크기 · 소비전력 · 중량 |
|---|
 | 1 | WTM-R-01 ← 현재 기종 | 압착 · 높이 200/300mm | 1,450 × 1,250 × 1,600mm · 3.0kW + 0.55kW · 1,800kg |
 | 2 | WTMZ-RP-01 | 압착 · 높이 200/300mm · 이송 0~60m/min | 1,550 × 1,050 × 1,700mm · 3.0kW · 1,500kg |
 | 3 | WTM-F-01 | 널링 | 1,100 × 1,450 × 1,000mm · 1.5kW · 600kg |
· 크기와 중량은 본체 기준입니다. · 라인 구성과 설치 조건은 현장에 맞춰 협의합니다.
Order & Shipping
주문 · 출고 안내
사양 확인
가공하실 프로파일의 가장 큰 단면과 작업 속도를 알려 주시면 맞는 기종을 제안해 드립니다. 기존 라인에 붙이실 계획이면 앞뒤 공정도 함께 검토합니다.
라인 구성
널링기 · 롤러프레스기 · 이송 테이블을 이어 한 라인으로 구성할 수 있습니다. 필요한 기계만 구매하셔도 됩니다.
전원 조건
세 기종 모두 380V 삼상 전원을 사용합니다. 설치할 공장의 전기 용량을 미리 확인해 주십시오.
주문할 때 정하는 것
작업 높이(기본형 200mm · 확장형 300mm)와 원판(민자형 기본 · 이빨형 선택)을 주문할 때 정합니다. 납기는 사양이 정해진 뒤 안내해 드립니다.
사전 시연
시연은 김해 전시장에서 합니다. 가공하실 프로파일을 가져오셔도 됩니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
사후 관리
고장 내용에 따라 고객 공장에 찾아가 고치거나, 저희 공장으로 입고해 수리합니다. 소모 부품과 수리 부품은 재고로 갖추고 있습니다.
