Knurling Machine
단열 프로파일 널링 WTM-F-01
KNURLING MACHINE · WTM-F-01
단열 스트립을 끼우기 전에 프로파일 홈 안쪽에 잔 톱니 무늬를 새기는 널링기입니다. 이 무늬가 압착할 때 스트립을 단단히 붙잡아 줍니다. 널링 헤드 2기가 각자 모터로 움직여 양쪽 홈을 한 번에 가공합니다. 널링 휠은 Φ120mm, 최대 널링 단면은 250 × 150mm, 본체 중량은 600kg입니다.
널링 헤드 2기 · 모터 따로널링 속도 0~70m/min최대 널링 단면 250 × 150mm
사양 확인 · 제작 문의
Video

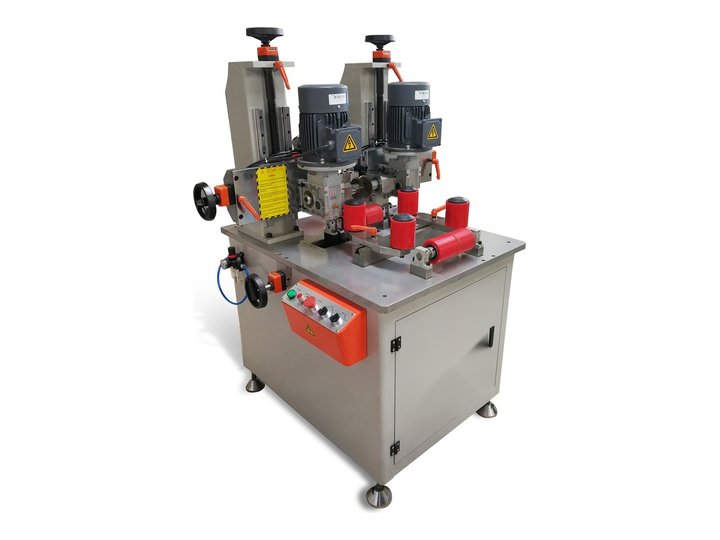

폴리아미드 복합단열 2중창 프로파일 널링기 시운전 — WTM-F-01 · 창호종합기계 유튜브
WTM-F-01
널링기
Knurling Machine WTM-F-01
01
널링 헤드 2기 · 모터 따로 — 양쪽 홈을 한 번에헤드마다 모터가 따로 달려 있어, 프로파일 양쪽 홈을 한 번 지나가는 동안 함께 널링합니다. 한쪽씩 뒤집어 두 번 넣던 작업이 한 번으로 줄어듭니다.
02
널링 속도 0~70m/min — 압착 속도에 맞춰 조절다음 공정인 압착 속도에 맞춰 널링 속도를 조절하면, 자재를 중간에 쌓아 두지 않고 이어서 작업할 수 있습니다.
03
최대 널링 단면 250 × 150mm — 헤드 위치 조정헤드를 위아래 250mm, 옆으로 125mm 범위에서 옮겨 프로파일 홈 자리에 맞춥니다.
| 원산지 | 중국산 |
|---|
| 사용전원 | 380V 50Hz |
|---|
| 소비전력 | 0.75kW × 2 = 1.5kW |
|---|
| 공기압력 | 0.6~1.0MPa |
|---|
| 공구 규격 | 널링 휠 Φ120mm |
|---|
| 가공 능력 | 널링 속도 0~70m/min / 최대 널링 단면 250 × 150mm |
|---|
| 기계 크기 | 1,100 × 1,450 × 1,000mm |
|---|
| 중량 | 600kg |
|---|
Real Product
실물 · 널링부 · 라인 구성
널링 헤드 2기가 프로파일 양쪽 홈을 함께 가공하는 구조입니다. 이송 테이블과 이어서 설치한 예도 함께 실었습니다.
본체 — 널링 헤드 2기
옆면 — 구동 모터와 널링 헤드
널링 휠과 휠을 미는 공압 실린더
널링 위치를 옮기는 핸들
자재를 눌러 고정하는 롤러
이송 테이블과 이어서 설치한 예
널링기
실물 · 납품 설치와 작동 확인 사진
한 창호업체 공장에 이송 테이블과 함께 설치하고, 롤러 간격과 높이를 맞춘 사진입니다. 출고 전 저희 공장에서 작동을 확인한 사진도 함께 실었습니다.

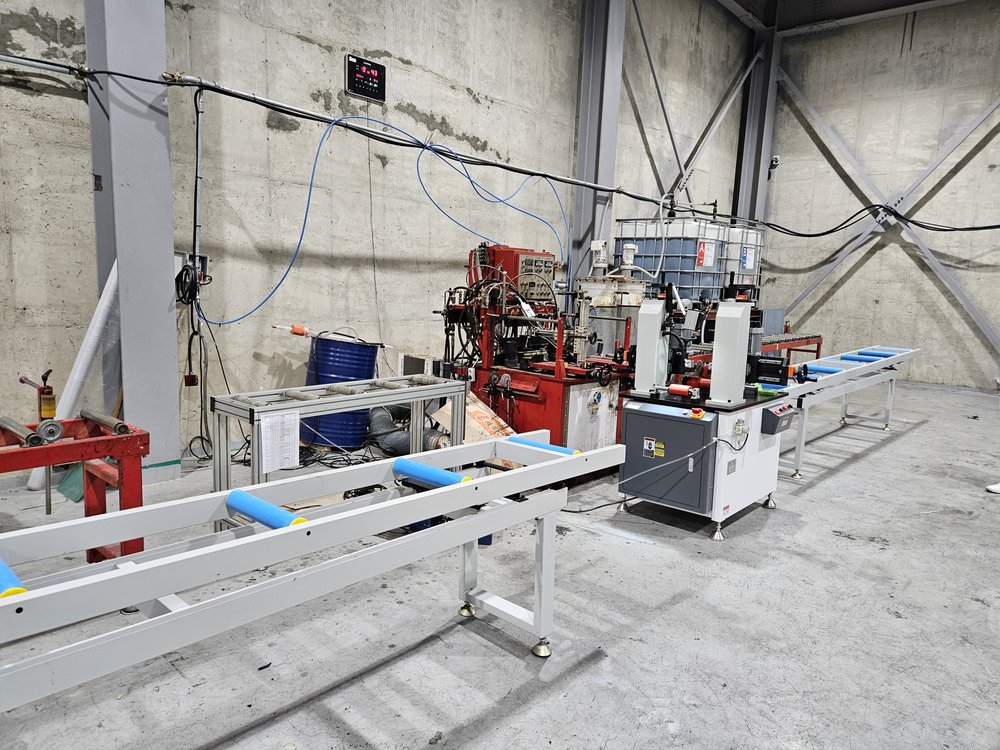

납품 현장 — 이송 테이블과 함께 설치한 본체

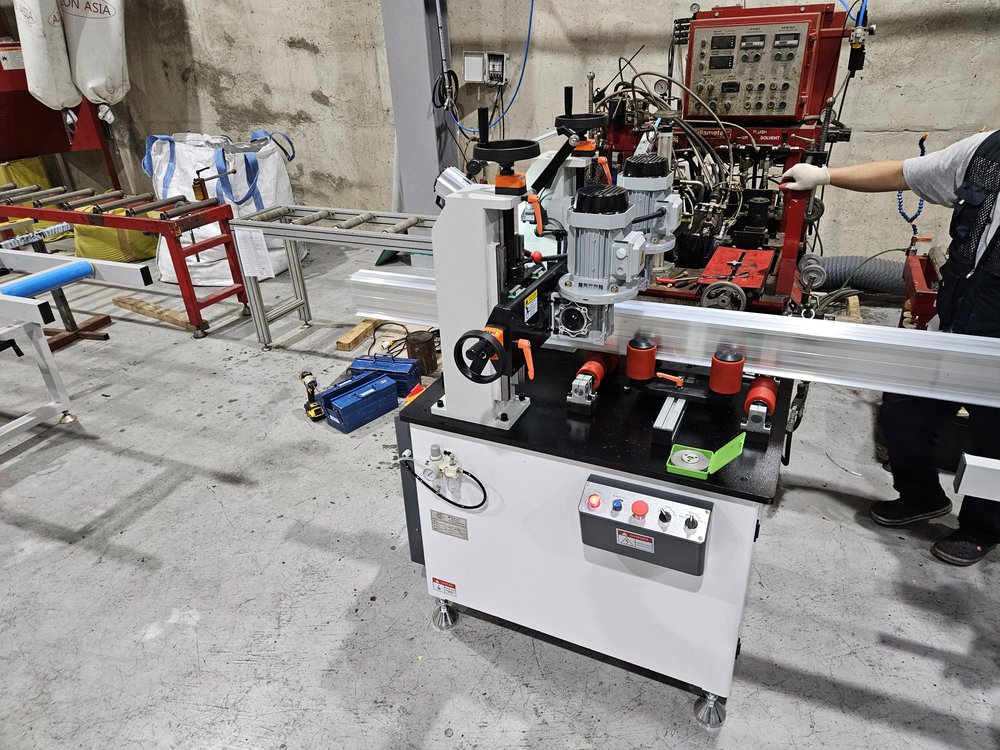

설치를 마친 본체와 이송 라인

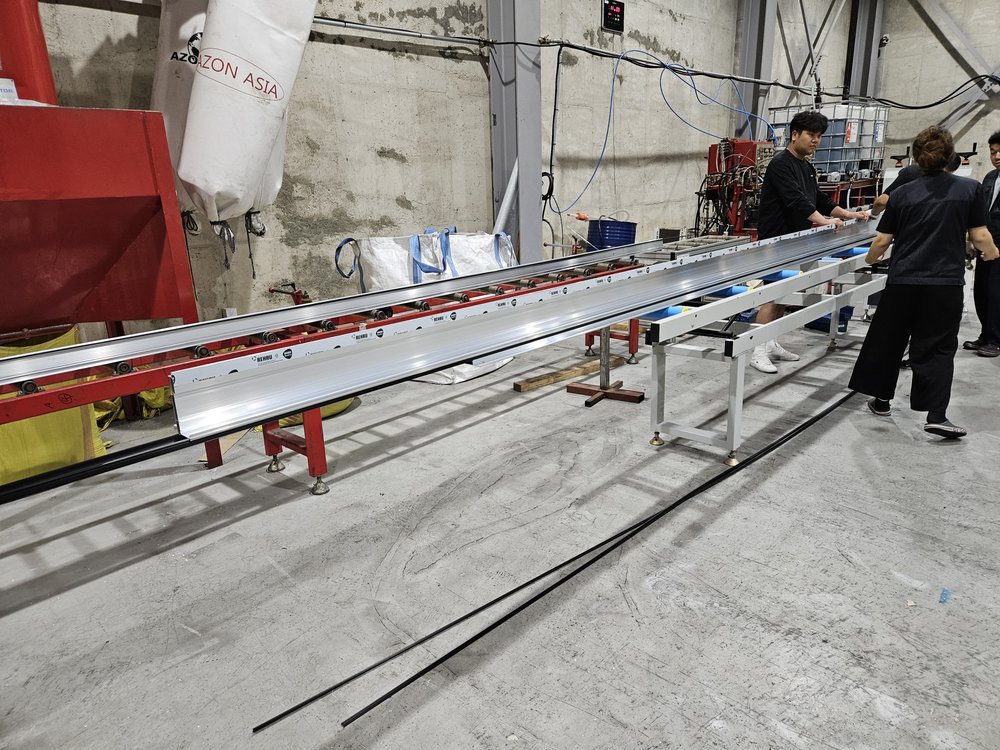

이송 테이블까지 이어 설치한 라인 전경

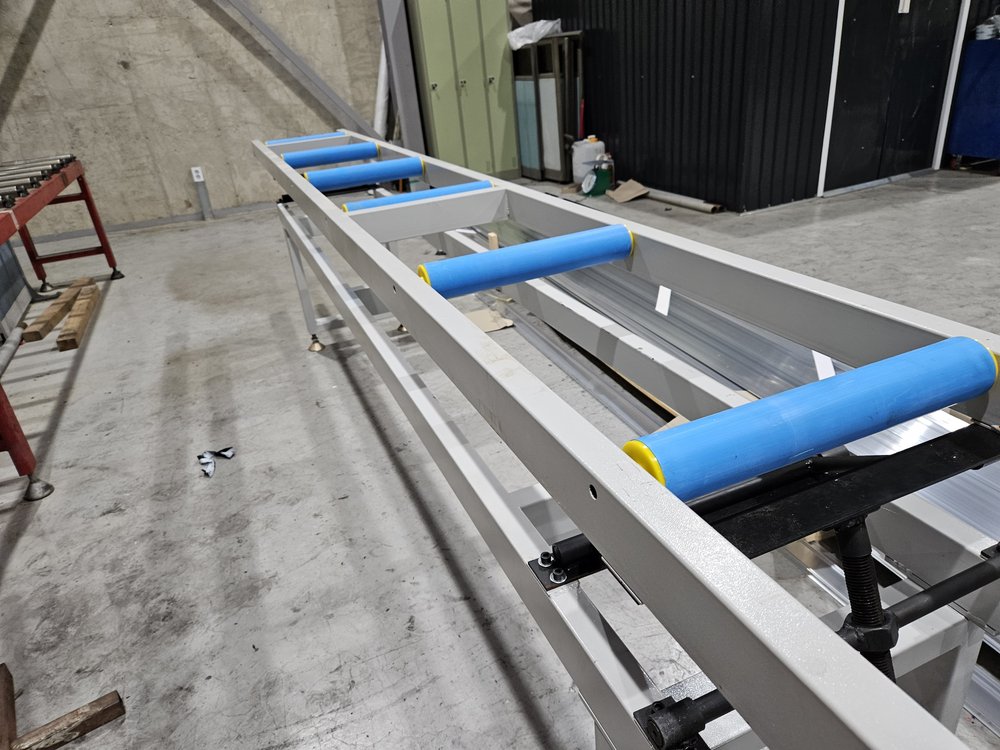

자재가 들어가는 쪽 롤러 테이블

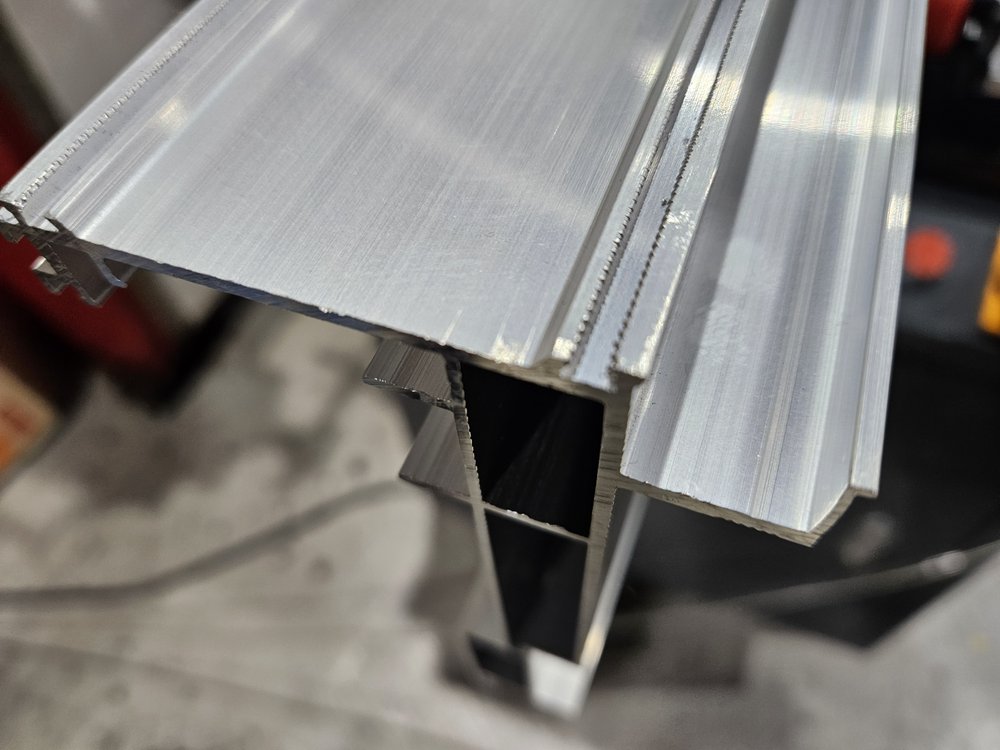

가공할 알루미늄 프로파일

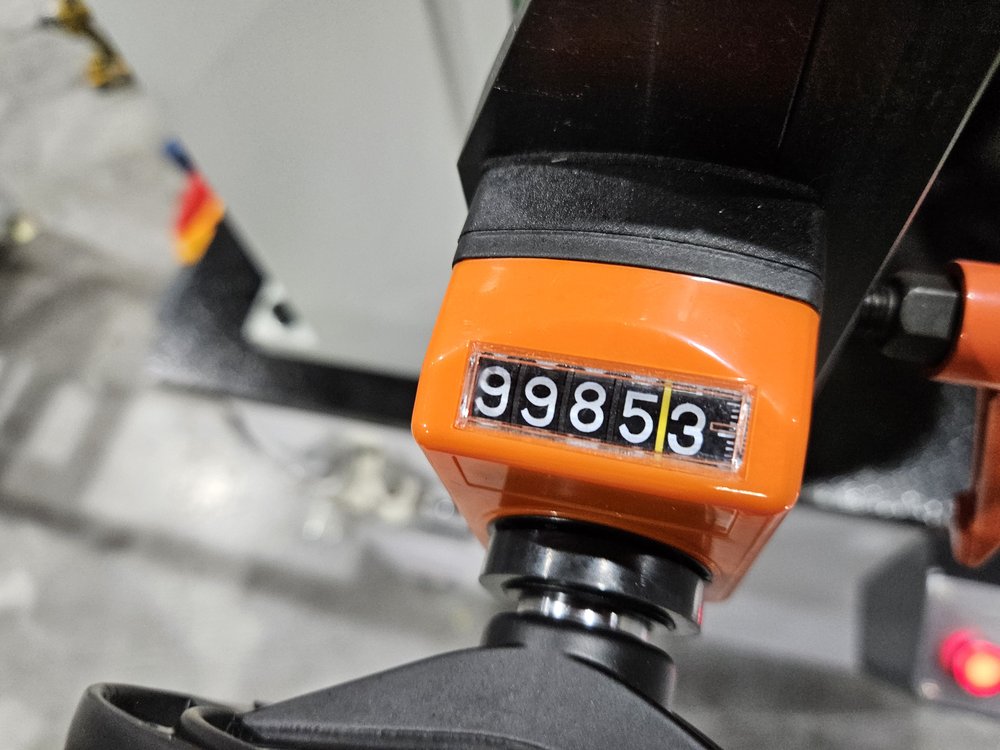

위치 표시기 — 널링 위치를 숫자로 맞춤

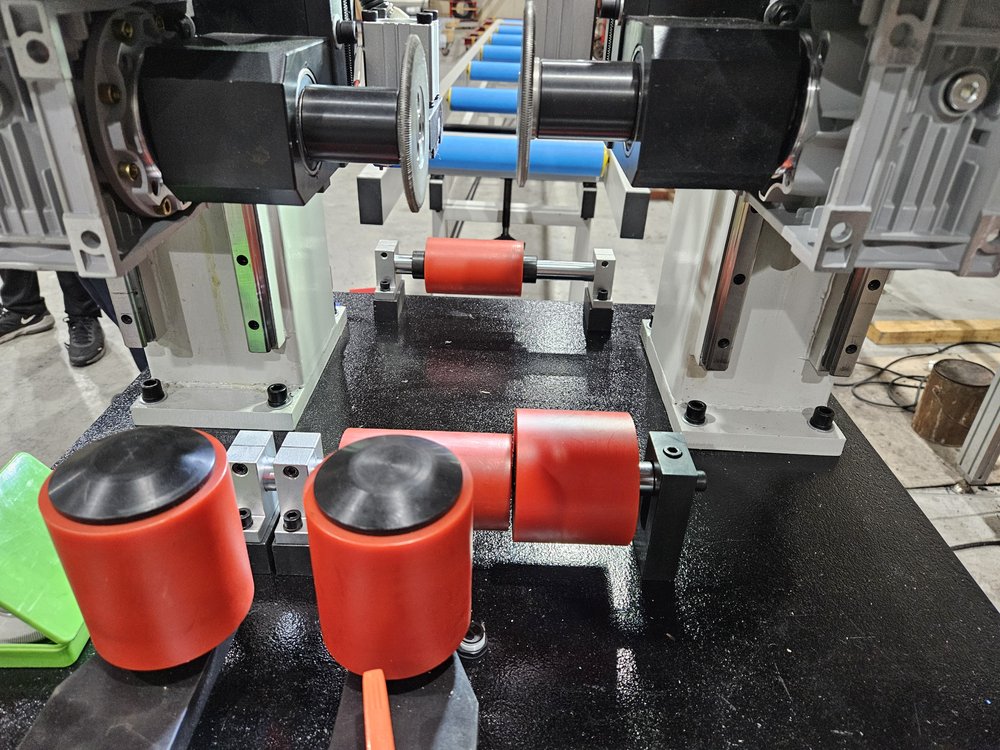

자재 고정 롤러 배치

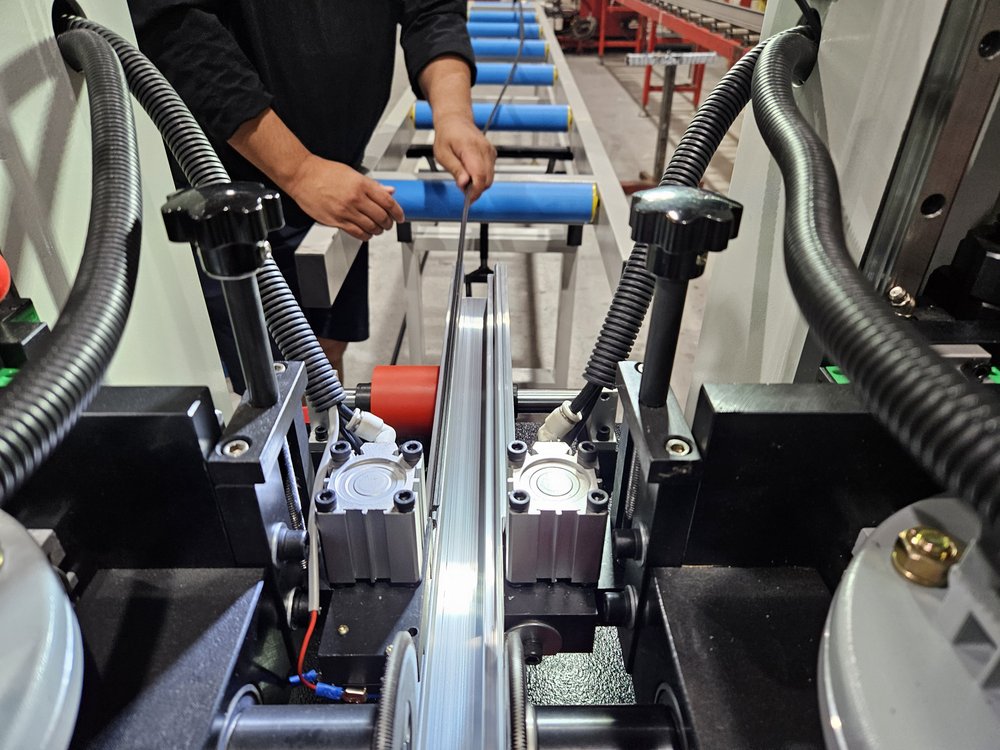

프로파일이 지나가는 널링부

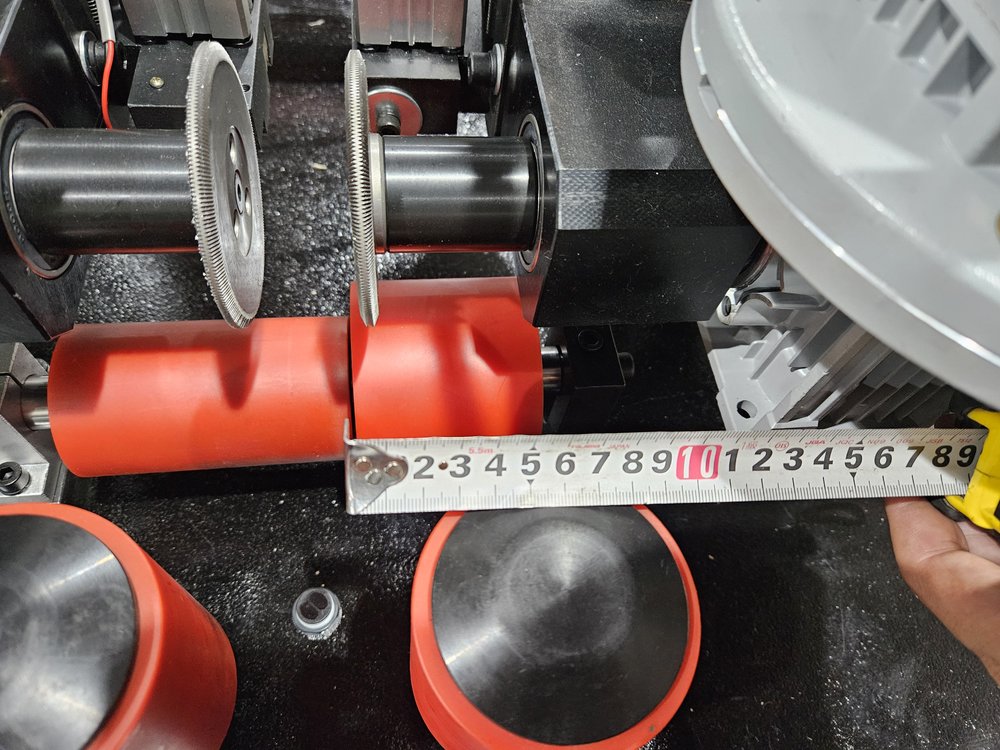

자로 재며 롤러 간격 맞추기

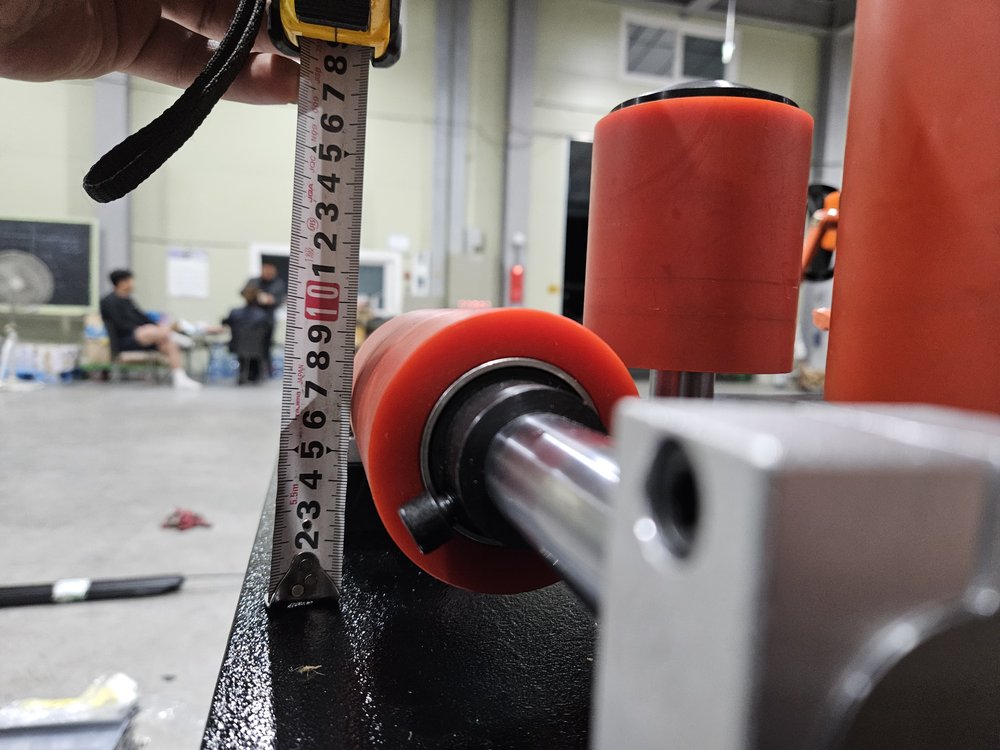

롤러 높이 맞추기

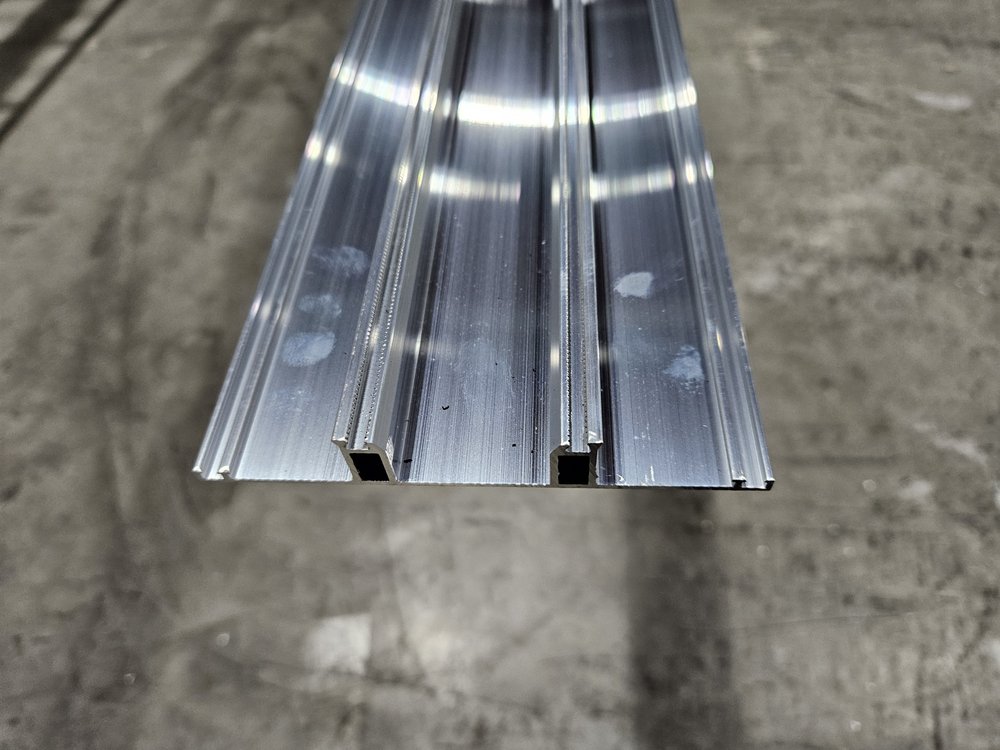

널링을 마친 알루미늄 프로파일

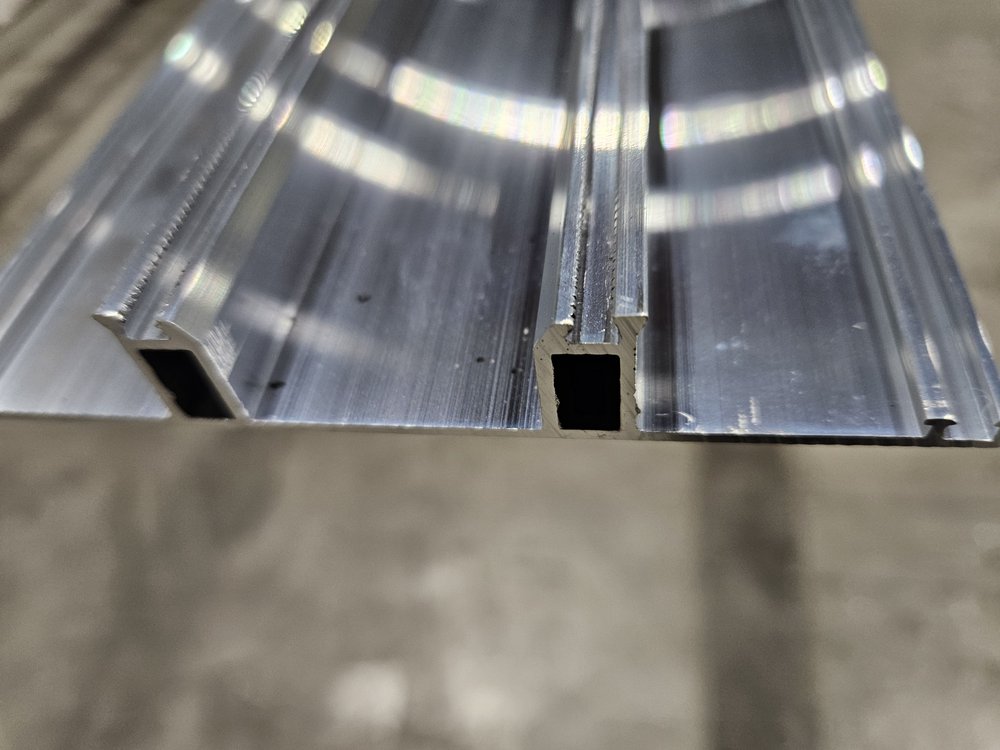

널링 무늬가 새겨진 면

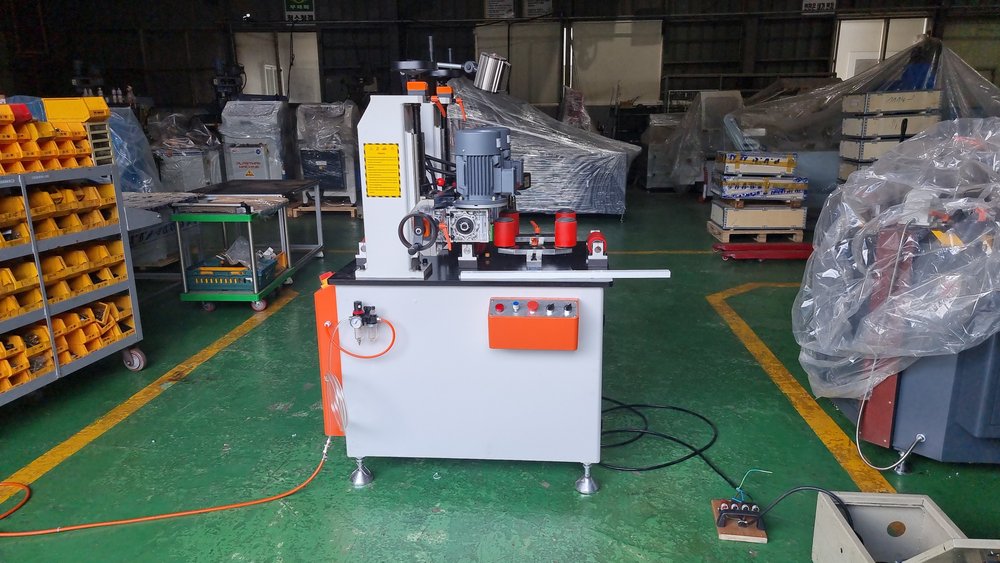

출고 전 작동 확인 — 저희 공장에 세운 본체

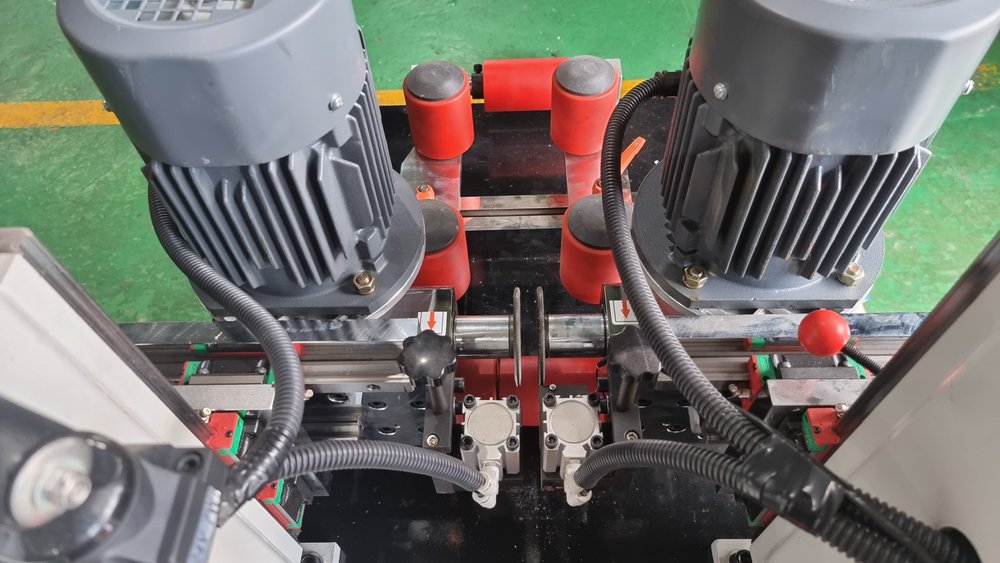

널링 헤드 2기와 구동 모터

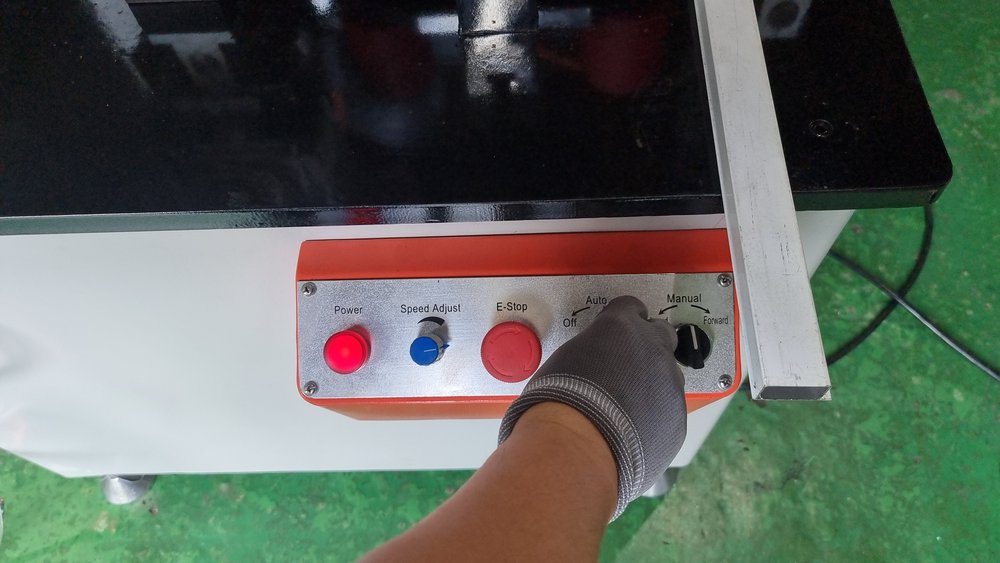

조작 버튼

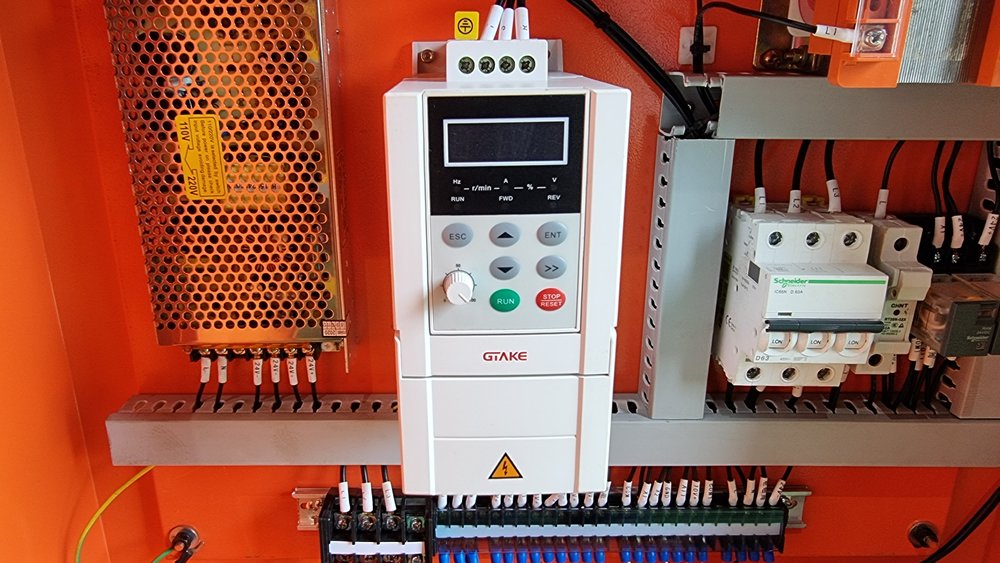

제어함 안의 인버터
Why it matters
양쪽 홈을 한 번에 널링하고, 헤드 위치는 따로 맞춥니다.
양쪽 홈의 널링 상태가 다르면, 압착한 뒤 한쪽만 단단히 붙어 양쪽의 붙는 힘이 달라집니다. WTM-F-01은 Φ120 널링 휠을 단 헤드 2기를 모터 2대가 따로 움직입니다. 그래서 양쪽 홈을 한 번에 널링하면서도 헤드마다 위치를 따로 맞출 수 있습니다. 널링 속도는 0~70m/min 안에서 다음 공정인 압착 속도에 맞춥니다. 저희가 사용하실 프로파일로 시험 널링을 해서 양쪽 홈 상태를 보여 드린 뒤 사양을 정합니다.
Model Line-up
롤러프레스기 · 널링기 3종 비교
하는 일과 다룰 수 있는 단면으로 먼저 기종을 좁히신 뒤, 소비전력과 중량을 비교하시면 됩니다.
| # | 모델 | 하는 일 | 크기 · 소비전력 · 중량 |
|---|
 | 1 | WTM-R-01 | 압착 · 높이 200/300mm | 1,450 × 1,250 × 1,600mm · 3.0kW + 0.55kW · 1,800kg |
 | 2 | WTMZ-RP-01 | 압착 · 높이 200/300mm · 이송 0~60m/min | 1,550 × 1,050 × 1,700mm · 3.0kW · 1,500kg |
 | 3 | WTM-F-01 ← 현재 기종 | 널링 | 1,100 × 1,450 × 1,000mm · 1.5kW · 600kg |
· 크기와 중량은 본체 기준입니다. · 라인 구성과 설치 조건은 현장에 맞춰 협의합니다.
Order & Shipping
주문 · 출고 안내
사양 확인
가공하실 프로파일의 가장 큰 단면과 작업 속도를 알려 주시면 맞는 기종을 제안해 드립니다. 기존 라인에 붙이실 계획이면 앞뒤 공정도 함께 검토합니다.
라인 구성
널링기 · 롤러프레스기 · 이송 테이블을 이어 한 라인으로 구성할 수 있습니다. 필요한 기계만 구매하셔도 됩니다.
전원 조건
세 기종 모두 380V 삼상 전원을 사용합니다. 설치할 공장의 전기 용량을 미리 확인해 주십시오.
주문 전 확인
프로파일 단면 도면을 받아, 널링 헤드가 홈 자리까지 닿는지 먼저 확인합니다. 헤드는 위아래 250mm, 옆으로 125mm 범위에서 움직입니다. 납기는 사양이 정해진 뒤 안내해 드립니다.
사전 시연
시연은 김해 전시장에서 합니다. 가공하실 프로파일을 가져오셔도 됩니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
사후 관리
고장 내용에 따라 고객 공장에 찾아가 고치거나, 저희 공장으로 입고해 수리합니다. 소모 부품과 수리 부품은 재고로 갖추고 있습니다.
