Rolling Compound Machine
단열 프로파일 압착 WTMZ-RP-01
ROLLING COMPOUND MACHINE · WTMZ-RP-01
단열 스트립을 끼운 알루미늄 프로파일을 눌러 붙이는 롤러프레스기입니다. 이송 속도를 0~60m/min 안에서 조절할 수 있어 라인에 연결해 쓰기 좋고, 길이 5m 보조 프레임이 긴 자재를 받쳐 줍니다. 작업 높이는 기본형 200mm와 확장형 300mm 가운데 주문할 때 고르며, 폭은 250mm까지 들어갑니다.
이송 속도 0~60m/min작업 높이 200 · 300mm본체 1,500kg
사양 확인 · 제작 문의WTMZ-RP-01
롤러프레스기
Rolling Compound Machine WTMZ-RP-01
01
이송 속도 0~60m/min — 앞뒤 공정에 맞춰 조절자재가 지나가는 속도를 0~60m/min 안에서 맞출 수 있습니다. 앞뒤 공정과 속도를 맞출 수 있고, 두꺼운 자재는 천천히 압착할 수 있습니다.
02
작업 높이 200mm · 300mm — 주문할 때 선택기본형은 단면 높이 200mm까지, 확장형(고상형)은 300mm까지 압착합니다. 폭은 250mm까지 들어갑니다.
03
5m 보조 프레임 — 긴 자재 받침길이 5,000mm 보조 프레임이 들어가고 나오는 긴 자재를 받쳐 줍니다.
| 원산지 | 중국산 |
|---|
| 사용전원 | 380V 50Hz |
|---|
| 소비전력 | 3.0kW |
|---|
| 가공 능력 | 이송 속도 0~60m/min / 작업 높이 200mm(기본) · 300mm(확장형 선택) · 폭 250mm까지 / 보조 프레임 5,000 × 520 × 850mm |
|---|
| 기계 크기 | 1,550 × 1,050 × 1,700mm |
|---|
| 중량 | 1,500kg |
|---|
Real Product
실물 · 작업 모습 · 조작부
본체가 프로파일을 압착하는 모습, 압착을 마친 자재, 그리고 이송 속도와 테이블 높이를 맞추는 조작부입니다.
공장에 설치한 본체
프로파일을 넣어 압착부로 보내는 모습
축마다 표시기 숫자를 보며 압착하는 모습
압착을 마친 여러 단면의 단열 프로파일
조작 버튼으로 이송 속도 조절
테이블 높이 조절 — 자재 높이에 맞춤
롤러프레스기
실물 · 출고 전 공장 시험 사진
출고 전 저희 공장에서 이송 테이블을 이어 붙이고, 복합단열 프로파일을 지나가게 해 압착 상태를 확인한 사진입니다.

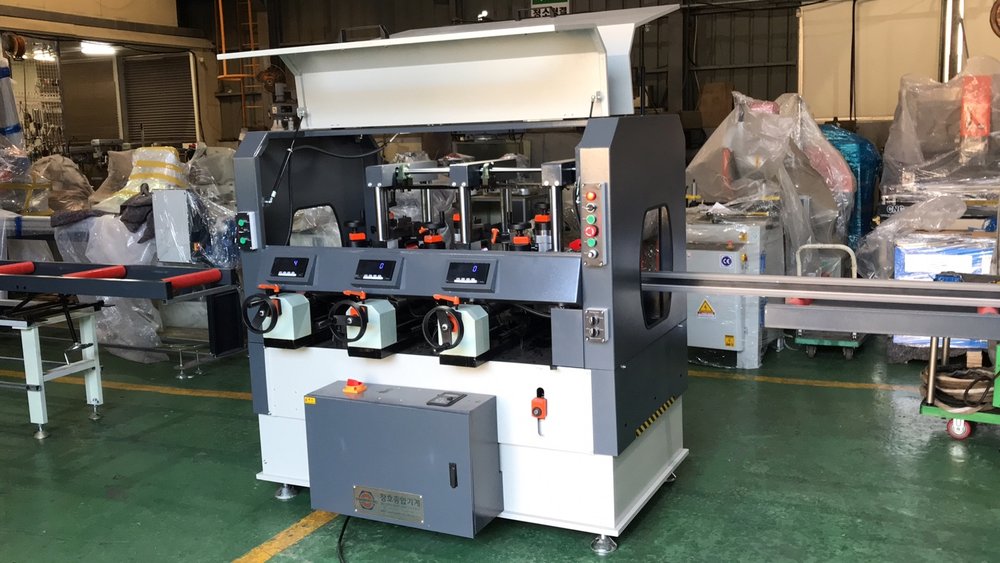

출고 전 시험 — 본체 정면

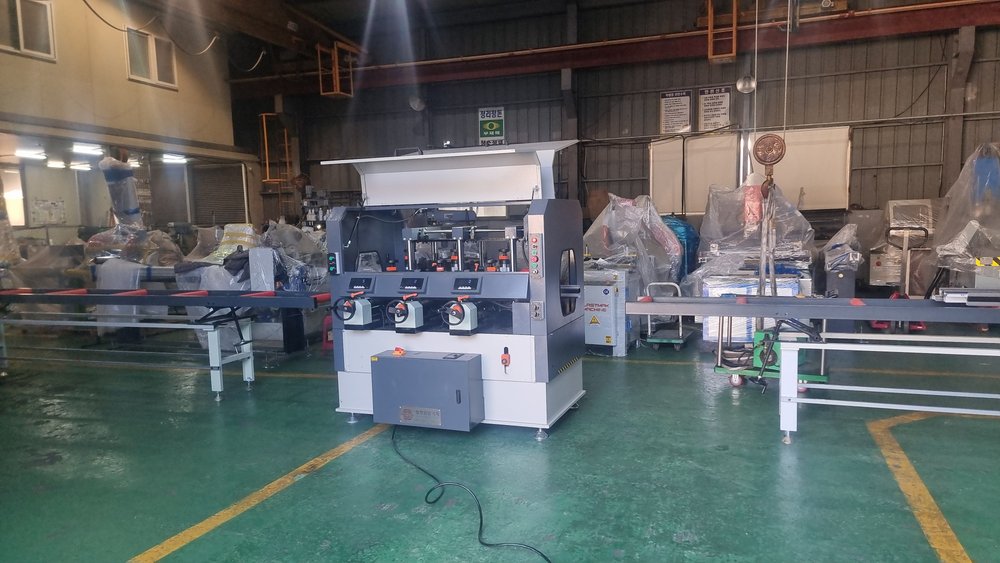

이송 테이블을 이어 붙인 본체

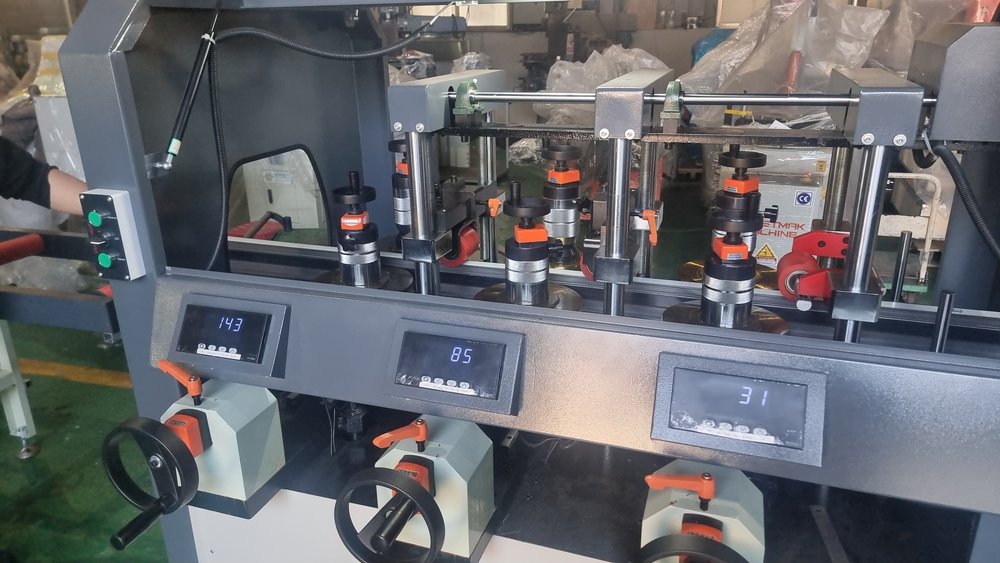

조작부 — 축마다 달린 표시기와 압착 핸들

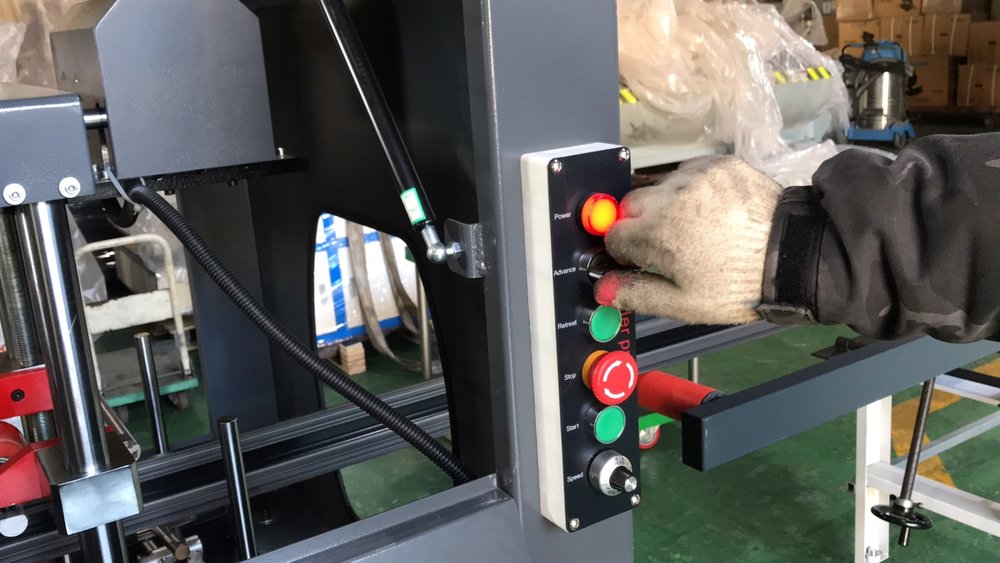

조작 버튼 — 운전과 비상 정지

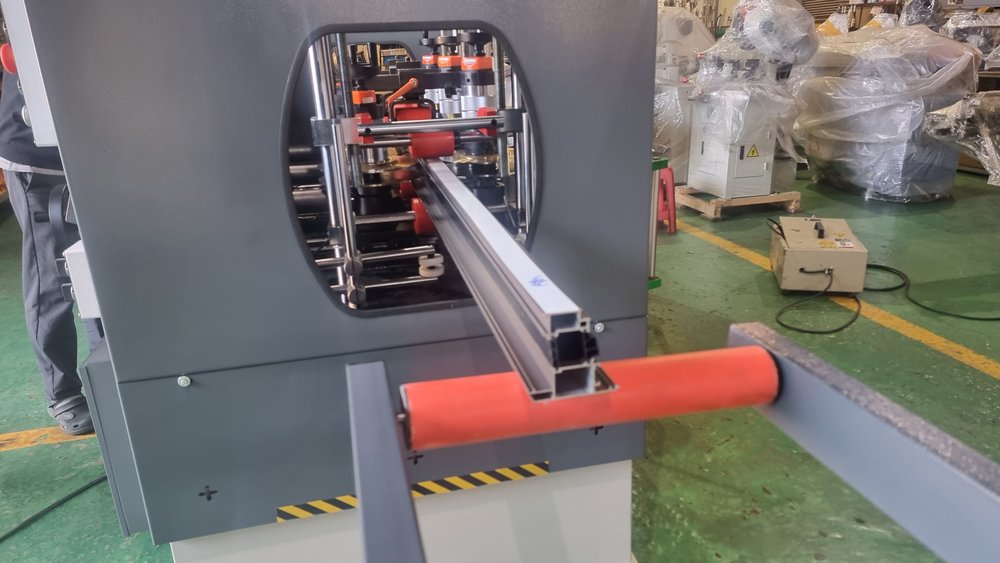

프로파일을 이송 롤러 위로 넣는 모습

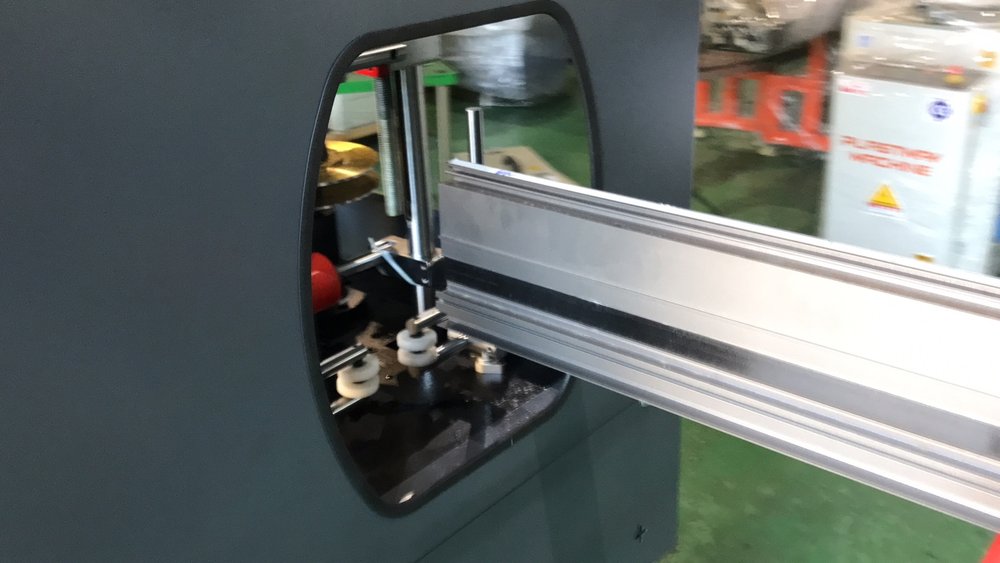

점검 창으로 보이는, 압착부를 지나가는 프로파일

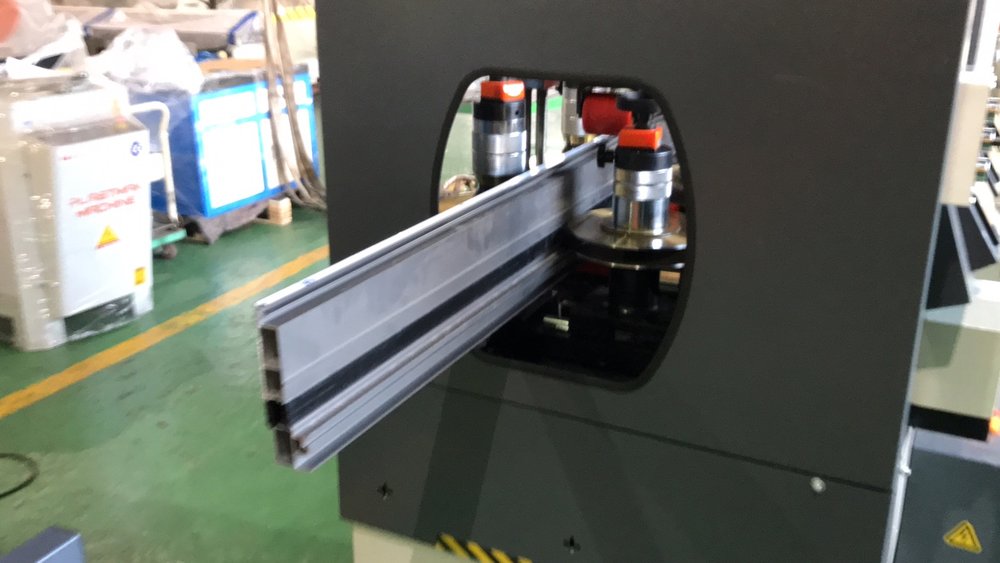

압착부를 빠져나오는 프로파일

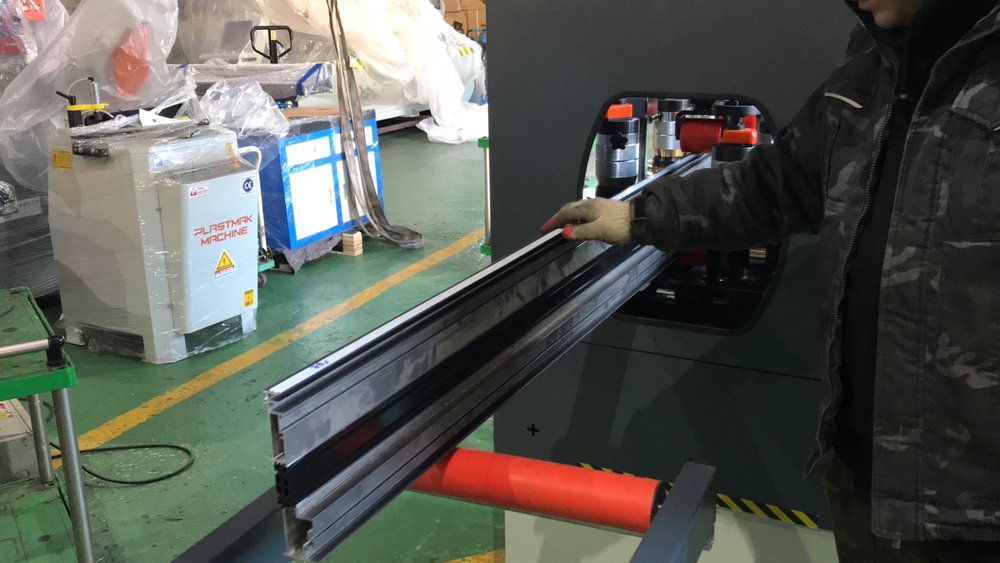

긴 자재를 이어서 보내는 시험

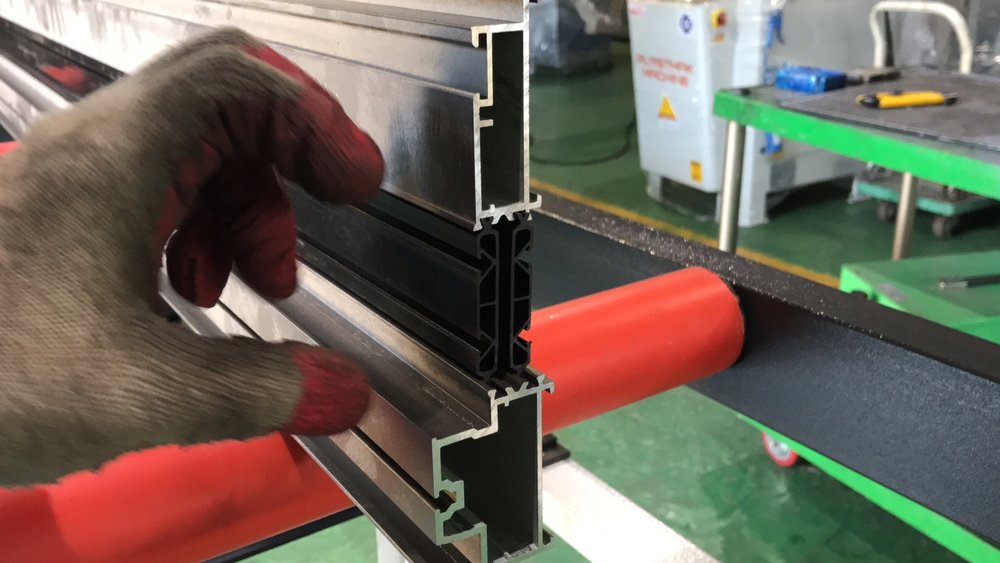

압착한 자재 확인

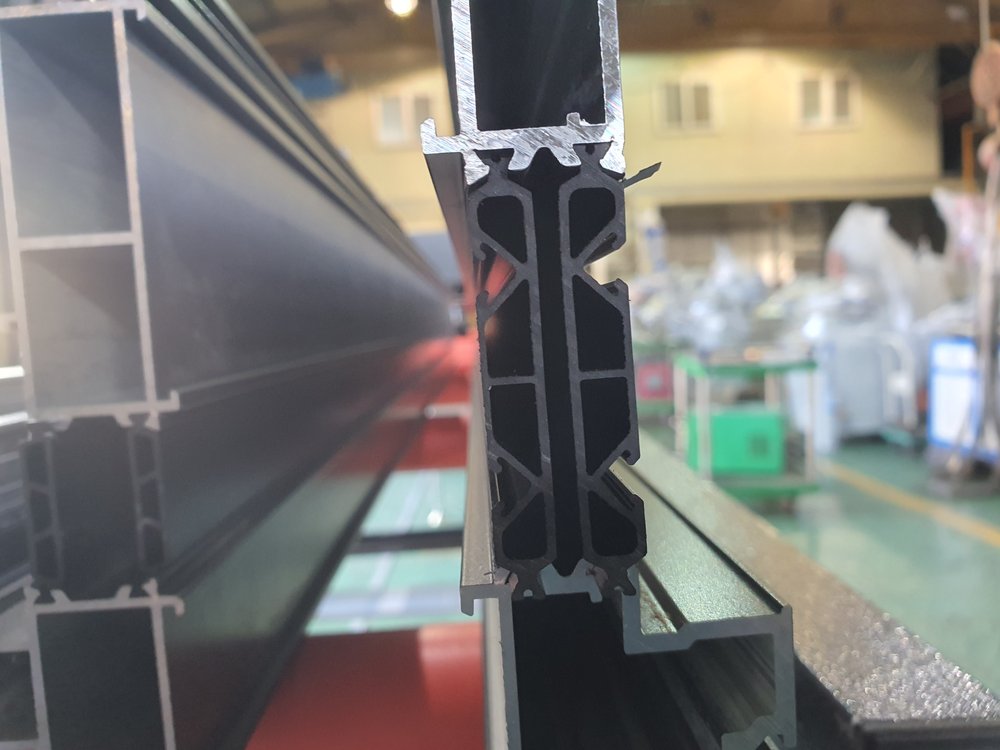

압착을 마친 복합단열 프로파일 끝면
Rolling Disc
원판 2종 — 민자형 기본 · 이빨형 선택
프로파일을 눌러 붙이는 원판은 날 끝 모양에 따라 두 가지입니다. 기본으로 장착하는 민자형은 날 끝이 평평해 코팅에 무리가 없습니다. 선택 사양인 이빨형은 날 끝의 잔 톱니가 표면을 파고들어 더 단단히 압착합니다. 대신 눌린 자리에 자국이 남아 도장·아노다이징 면이 상할 수 있습니다.
날 끝 모양과 압착한 자리 비교 — 이해를 돕기 위한 그림입니다
| 구분 | 민자형 원판 (기본) | 이빨형 원판 (선택) |
|---|
| 날 끝 | 평평한 면 | 잔 톱니를 새긴 날 |
| 압착력 | 이빨형보다 약할 수 있습니다 | 표면을 파고들어 더 단단히 붙습니다 |
| 코팅면 | 코팅에 무리가 없습니다 | 이빨 자국이 남아 코팅이 상할 수 있습니다 |
| 맞는 자재 | 도장·아노다이징 외관이 중요한 자재 | 외관보다 붙는 힘이 중요한 자재 |
| 장착 | 기본 장착 | 주문할 때 선택 |
민자형 원판 — 날 끝이 평평한 황동 원판
원판 사이를 세운 상태로 지나가는 프로파일
이빨형 원판 — 날 끝에 새긴 잔 톱니
이빨형으로 압착한 프로파일 — 스트립 양옆에 남은 자국
이빨 자국 확대 — 원판에 눌린 코팅면
흰색 자재에도 줄지어 남은 이빨 자국
어느 원판이 맞는지 정하기 어려우시면, 사용하실 프로파일을 보내 주십시오. 저희가 시험 압착을 해서 붙은 상태와 표면을 확인해 드립니다.
Working Height
작업 높이 2종 — 기본형 200mm · 확장형(고상형) 300mm
프로파일은 세운 상태로 원판 사이를 지나갑니다. 이때 지나갈 수 있는 단면 높이가 기본형은 200mm, 확장형(고상형)은 300mm입니다. 단열 2중창 프레임은 단면 높이가 200mm를 넘는 자재가 많아 확장형이 필요합니다. 작업 높이는 주문할 때 정합니다.
기본형 200mm · 확장형 300mm 작업 높이 비교 — 단면은 예시이며 실제 치수가 아닙니다
| 구분 | 기본형 | 확장형(고상형) |
|---|
| 작업 높이 | 200mm | 300mm |
| 맞는 자재 | 단면 높이 200mm 이하 단열 프로파일 | 단면 높이가 200mm를 넘는 단열 2중창 프레임 |
| 고르는 기준 | 압착하실 자재 가운데 단면이 가장 높은 것을 기준으로 고릅니다 |
가공하실 프로파일의 단면 도면을 보내 주시면, 저희가 높이를 확인해 기본형과 확장형 가운데 맞는 쪽을 제안해 드립니다.
Why it matters
이송 속도를 앞뒤 공정에 맞춰 조절하며 압착합니다.
라인에 연결해 쓰면 압착 속도를 앞뒤 공정과 맞춰야 자재가 같은 속도로 이어서 지나갑니다. WTMZ-RP-01은 이송 속도를 0~60m/min 안에서 조절할 수 있어 라인 속도에 맞출 수 있고, 두꺼운 자재는 속도를 낮춰 천천히 압착할 수 있습니다. 단면은 높이 300mm(확장형), 폭 250mm까지 압착할 수 있습니다. 단면 도면을 보내 주시면 저희가 기계에 들어가는지 먼저 확인해 드립니다. 이어서 시험 압착으로 붙은 상태를 보여 드리고, 작업 높이와 원판을 함께 정합니다.
Model Line-up
롤러프레스기 · 널링기 3종 비교
하는 일과 다룰 수 있는 단면으로 먼저 기종을 좁히신 뒤, 소비전력과 중량을 비교하시면 됩니다.
| # | 모델 | 하는 일 | 크기 · 소비전력 · 중량 |
|---|
 | 1 | WTM-R-01 | 압착 · 높이 200/300mm | 1,450 × 1,250 × 1,600mm · 3.0kW + 0.55kW · 1,800kg |
 | 2 | WTMZ-RP-01 ← 현재 기종 | 압착 · 높이 200/300mm · 이송 0~60m/min | 1,550 × 1,050 × 1,700mm · 3.0kW · 1,500kg |
 | 3 | WTM-F-01 | 널링 | 1,100 × 1,450 × 1,000mm · 1.5kW · 600kg |
· 크기와 중량은 본체 기준입니다. · 라인 구성과 설치 조건은 현장에 맞춰 협의합니다.
Order & Shipping
주문 · 출고 안내
사양 확인
가공하실 프로파일의 가장 큰 단면과 작업 속도를 알려 주시면 맞는 기종을 제안해 드립니다. 기존 라인에 붙이실 계획이면 앞뒤 공정도 함께 검토합니다.
라인 구성
널링기 · 롤러프레스기 · 이송 테이블을 이어 한 라인으로 구성할 수 있습니다. 필요한 기계만 구매하셔도 됩니다.
전원 조건
세 기종 모두 380V 삼상 전원을 사용합니다. 설치할 공장의 전기 용량을 미리 확인해 주십시오.
주문할 때 정하는 것
작업 높이(기본형 200mm · 확장형 300mm)와 원판(민자형 기본 · 이빨형 선택)을 주문할 때 정합니다. 납기는 사양이 정해진 뒤 안내해 드립니다.
사전 시연
시연은 김해 전시장에서 합니다. 가공하실 프로파일을 가져오셔도 됩니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
사후 관리
고장 내용에 따라 고객 공장에 찾아가 고치거나, 저희 공장으로 입고해 수리합니다. 소모 부품과 수리 부품은 재고로 갖추고 있습니다.
