Self-Repair · 서보 탭핑기 · 자석 받침 · 고정 방법

서보 탭핑기 자석 받침은 어떻게 쓰나요?

SERVO TAPPING MACHINE · MAGNETIC CHUCK MOUNTING

자석 받침(마그네틱 척)을 쓰면 작업대에 구멍을 뚫어 볼트로 고정하지 않고도 서보 탭핑기를 철판 위에 고정할 수 있습니다. 영구자석이라 전기가 필요 없고, 레버 하나로 붙이고 뗍니다. 직접 하실 수 있습니다. 베이스 마운트를 자석 받침에 볼트로 고정하고, 깨끗한 철판 위에서 레버로 붙여 사용합니다.

자석 받침 고정5단계WTM-MC-300KG

직접 하기 어려우면 문의 다른 안내 보기

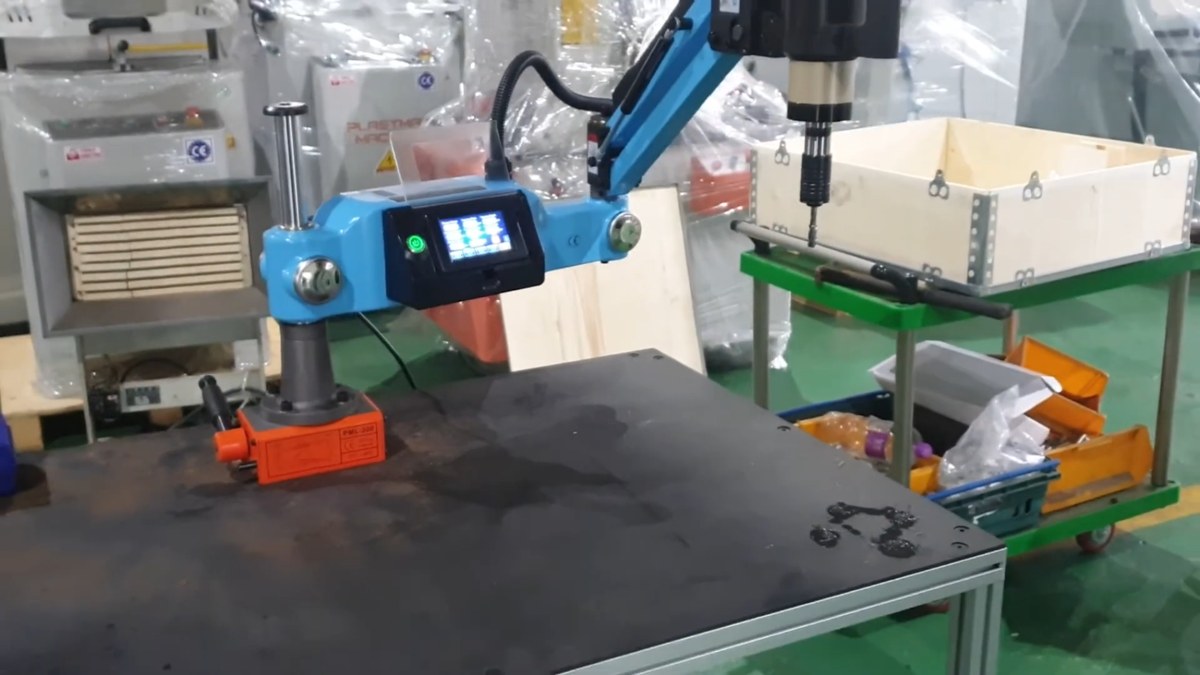

자석 받침으로 철판 작업대에 고정한 서보 탭핑기

5단계

고정하는 순서

0W

전기 필요 없음

70×70

윗면 볼트 구멍

레버

붙이고 떼기

Safety

작업 전 꼭 지켜 주세요

⚠ 안전 수칙

레버를 ON으로 옮기기 전에 자석 받침 바닥과 철판 사이에 손가락이나 쇳가루가 끼지 않게 합니다.
탭 작업 중에는 레버를 건드리지 않습니다.
녹·페인트·기름이 있거나 얇은 판 위에서는 붙는 힘이 줄어듭니다. 깨끗하고 두꺼운 철판 위에서 사용합니다.

자석 받침 고정은 직접 하실 수 있습니다.자석 받침은 서보 탭핑기 본체와 별도로 구매합니다. 베이스 마운트 구멍 간격이 다른 대형 모델은 문의해 주세요.

Video

자석 받침 사용 영상

서보탭핑머신 고정용 마그네틱 척 영구자석 사용 방법 영상 — 창호종합기계 유튜브

영상

서보탭핑머신 고정용 마그네틱 척 영구자석 사용 방법 영상 — 창호종합기계 유튜브

Steps

서보 탭핑기 자석 받침 고정 — 5단계

순서대로 해 주세요. 단계 사진은 창호종합기계 유튜브 영상에서 뽑은 장면입니다. 자석 받침은 서보 탭핑기 본체와 별도로 구매합니다.

STEP 1

철판과 자석 받침 바닥을 닦아 주세요

자석 받침은 두껍고 평평한 철판 위에서 사용합니다. 철판에 녹·페인트·기름이 있거나 판이 얇으면 붙는 힘이 줄어듭니다. 붙일 자리와 자석 받침 바닥을 깨끗이 닦습니다. 영상에서는 탭핑기 밑에 300KG(PML-300)를 사용했습니다.

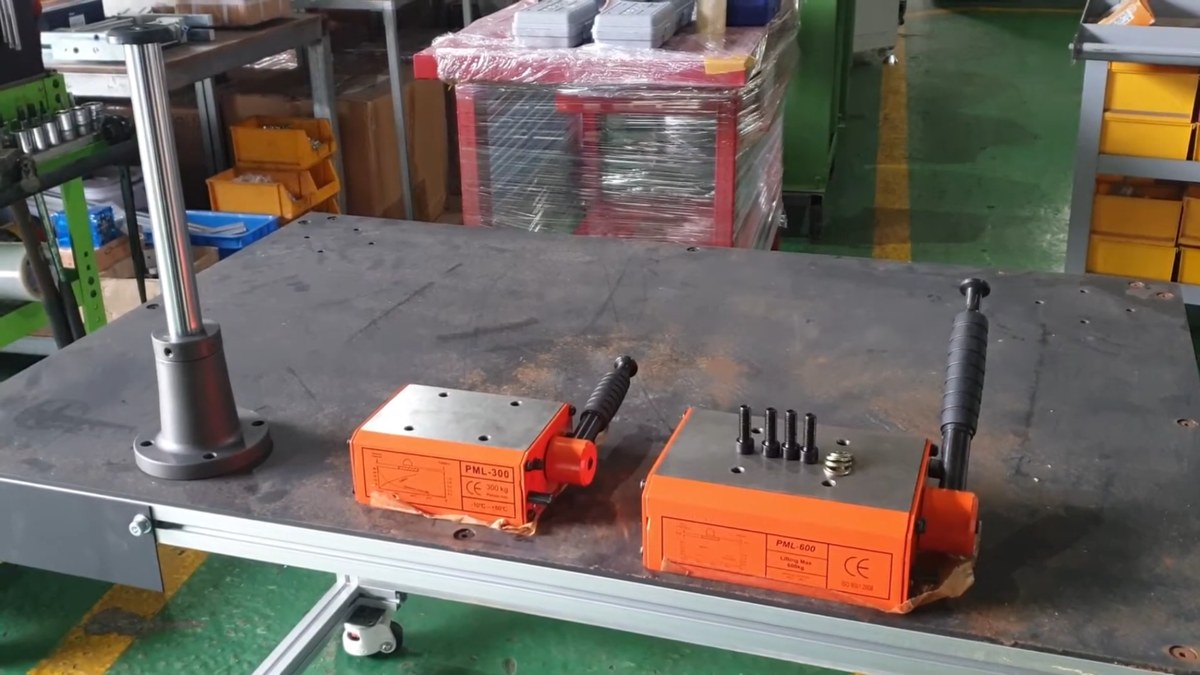

자석 받침 300KG와 600KG, 베이스 마운트

STEP 2

베이스 마운트를 자석 받침 위에 볼트로 고정해 주세요

자석 받침 윗면 구멍 4개(간격 70×70)에 서보 탭핑기 베이스 마운트 구멍을 맞춥니다. 볼트 4개를 넣고 조여 베이스 마운트를 단단히 고정합니다.

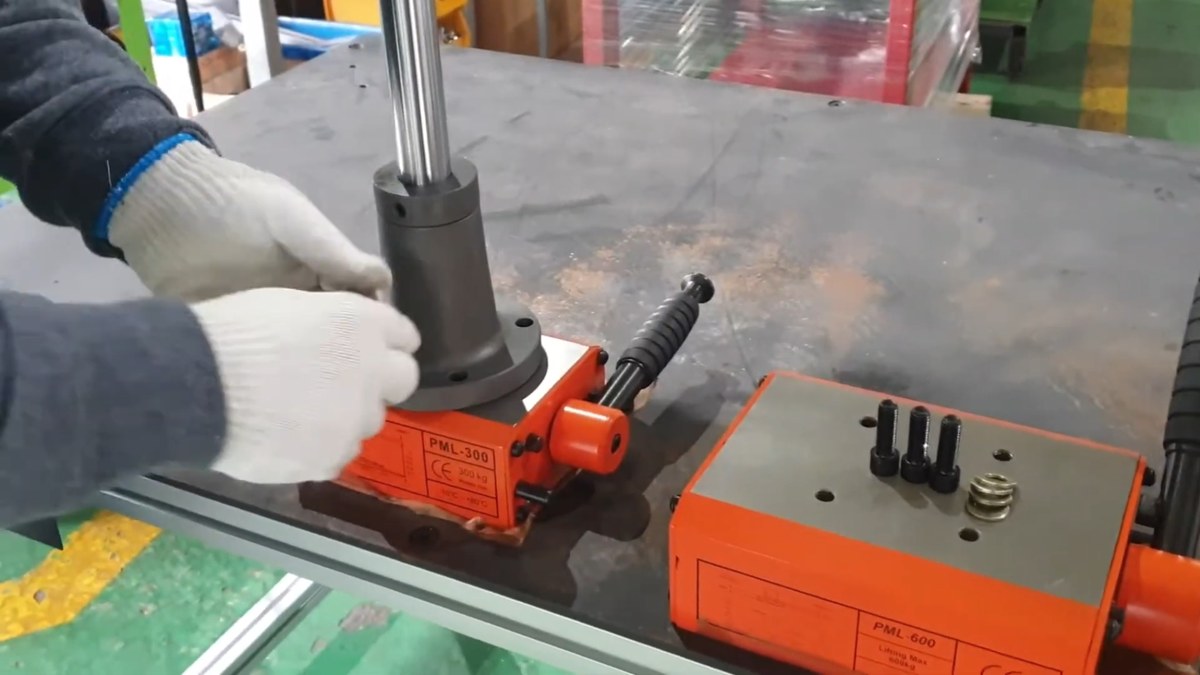

자석 받침 위에 베이스 마운트를 맞추는 모습

STEP 3

철판 위에 놓고 레버로 붙여 주세요

탭핑기를 올린 자석 받침을 작업할 자리 가까이 철판 위에 놓습니다. 몸통에 있는 ON·OFF 표시를 보고 레버를 ON 위치로 옮기면 철판에 붙습니다. 손으로 밀어 움직이지 않는지 확인합니다.

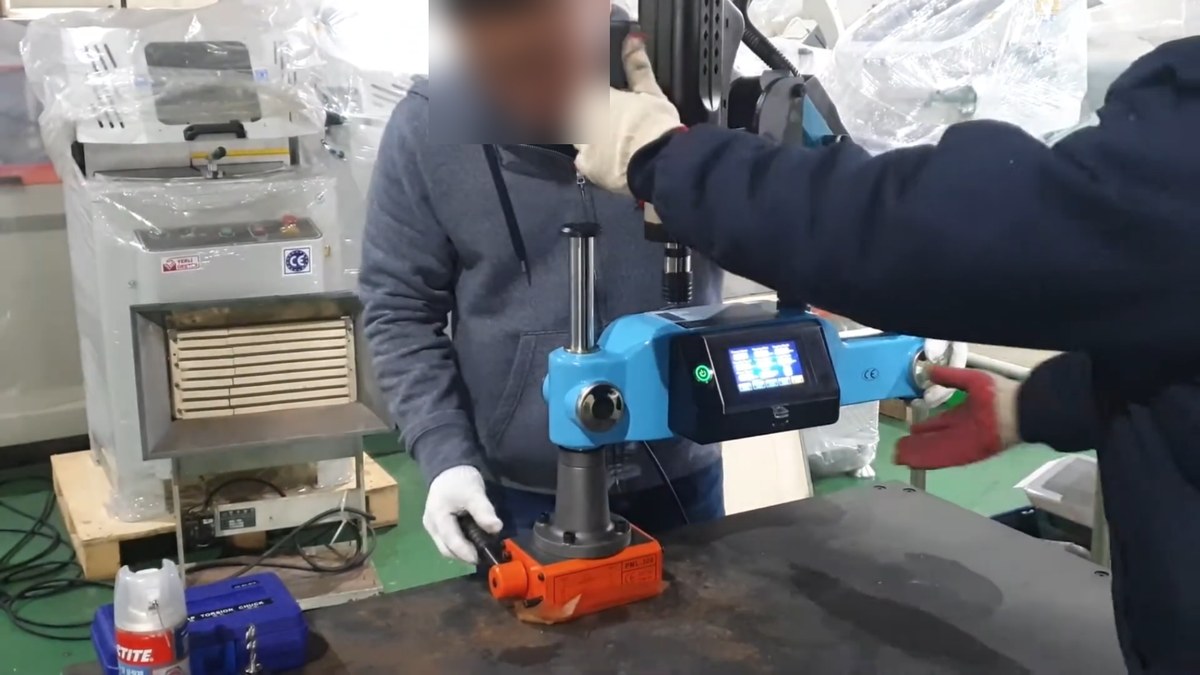

탭핑기를 올린 자석 받침의 레버를 ON으로 옮기는 모습

STEP 4

탭 작업을 해 주세요

서보 탭핑기 팔을 움직여 탭을 구멍 위에 맞추고 평소대로 탭 작업을 합니다. 작업 중에는 자석 받침 레버를 건드리지 않습니다.

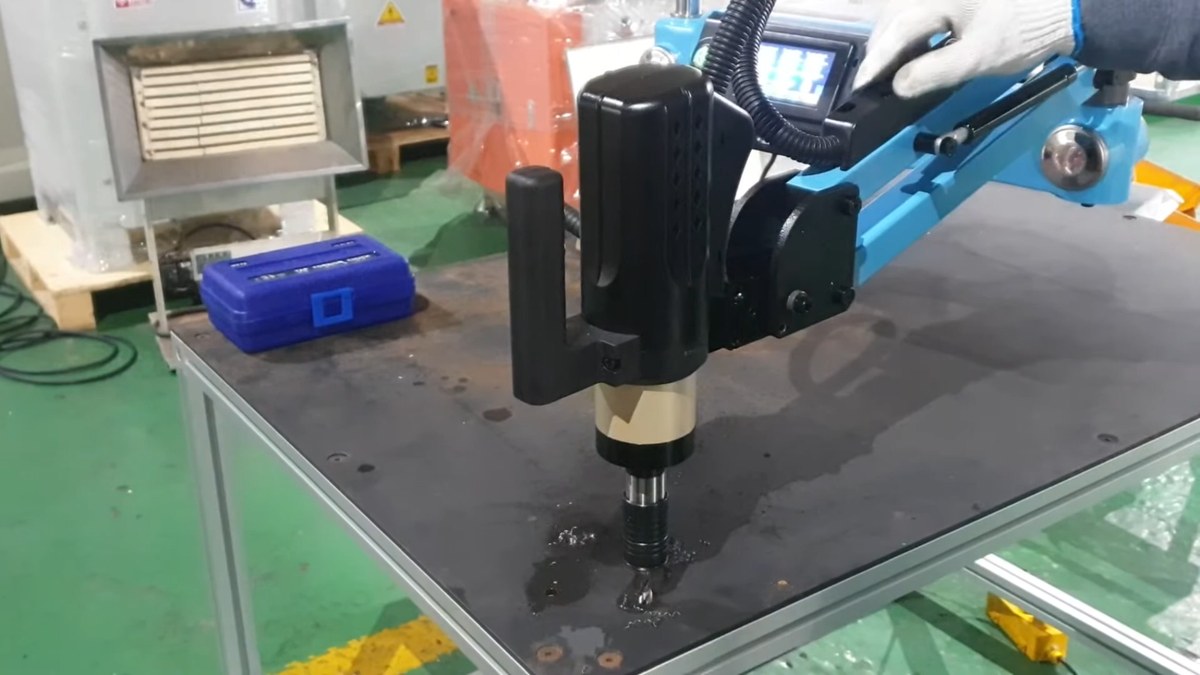

자석 받침으로 고정한 서보 탭핑기로 탭 작업을 하는 모습

STEP 5

레버를 OFF에 두고 떼어 옮겨 주세요

작업이 끝나거나 자리를 옮길 때는 레버를 OFF 위치에 둔 뒤 자석 받침을 들어 옮깁니다. 레버가 ON인 채로 억지로 떼지 않습니다. 옮긴 자리에서는 1단계와 3단계를 다시 합니다.

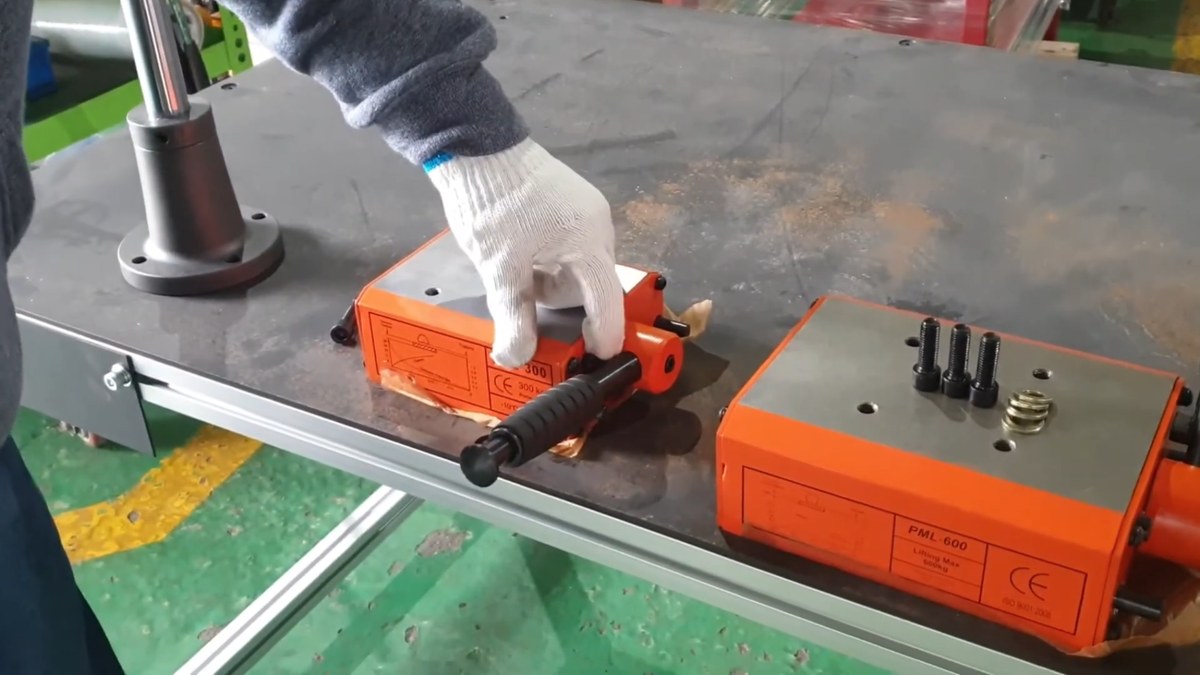

자석 받침 레버를 잡고 움직이는 모습

자석 받침 제원은 마그네틱 척 WTM-MC-300KG · 600KG 페이지에서 보실 수 있습니다.
