Self-Repair · 하이스 원형톱 · 톱날 교체

하이스 원형톱 톱날은 어떻게 교체하나요?

HSS CIRCULAR SAW · BLADE REPLACEMENT

하이스 원형톱 절단기 YT-315A의 톱날은 가운데 고정 볼트 하나와 앞쪽 누름판으로 고정됩니다. 몽키 스패너로 누름판을 잡아 톱날이 같이 돌지 않게 하고, 긴 육각 렌치로 볼트를 풀면 톱날을 뺄 수 있습니다. 새 톱날을 끼운 뒤에는 볼트를 단단히 조입니다. 볼트가 풀리는 방향은 기종마다 다르니 작업 전에 확인해 주십시오.

톱날 교체7단계YT-315A 기준

직접 하기 어려우면 문의 다른 안내 보기

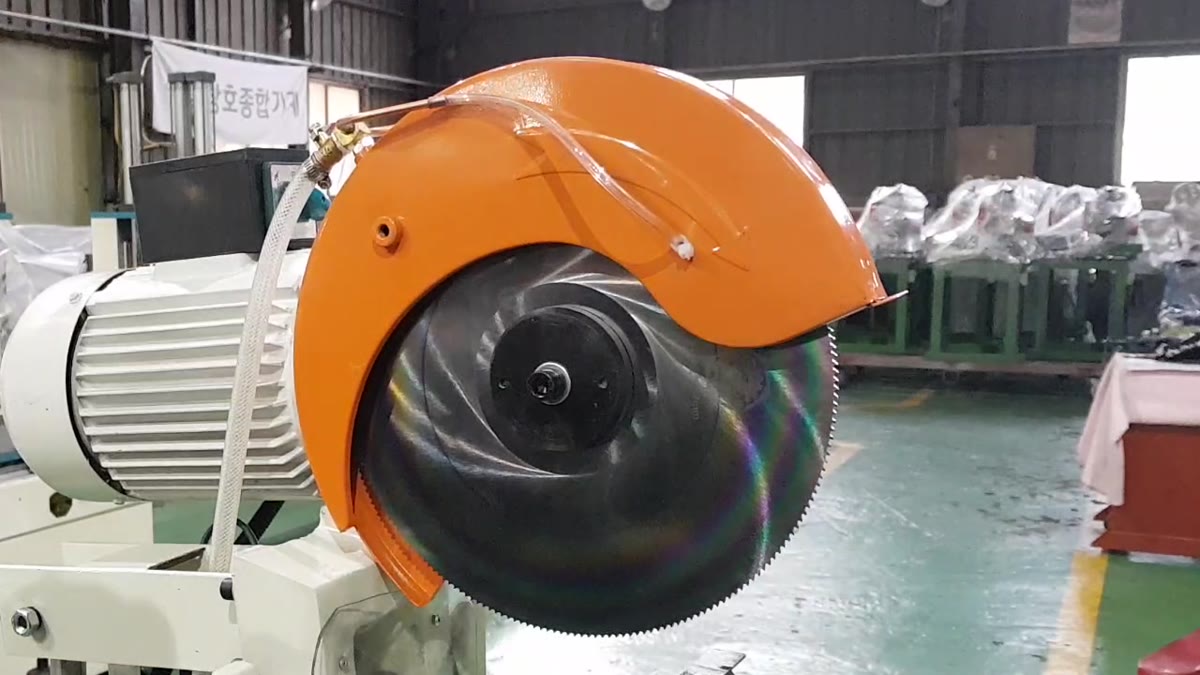

톱날을 끼운 하이스 원형톱 절단기 YT-315A

7단계

교체 순서

1개

가운데 고정 볼트

2가지

육각 렌치 · 몽키 스패너

YT-315A

영상 속 기종

Safety

작업 전 꼭 지켜 주세요

⚠ 안전 수칙

전원 스위치를 끄고 전원선을 뽑은 뒤 작업합니다.
톱날이 완전히 멈춘 것을 확인한 뒤 손을 댑니다.
톱날 날끝은 날카롭습니다. 장갑을 끼고 작업합니다.
볼트가 풀리는 방향을 모를 때는 억지로 돌리지 말고 문의해 주십시오.

볼트가 풀리는 방향은 기종마다 다릅니다.이 안내는 YT-315A 기준입니다. 다른 기종은 모델명을 알려 주시면 방향을 안내해 드립니다.

Video

교체 영상

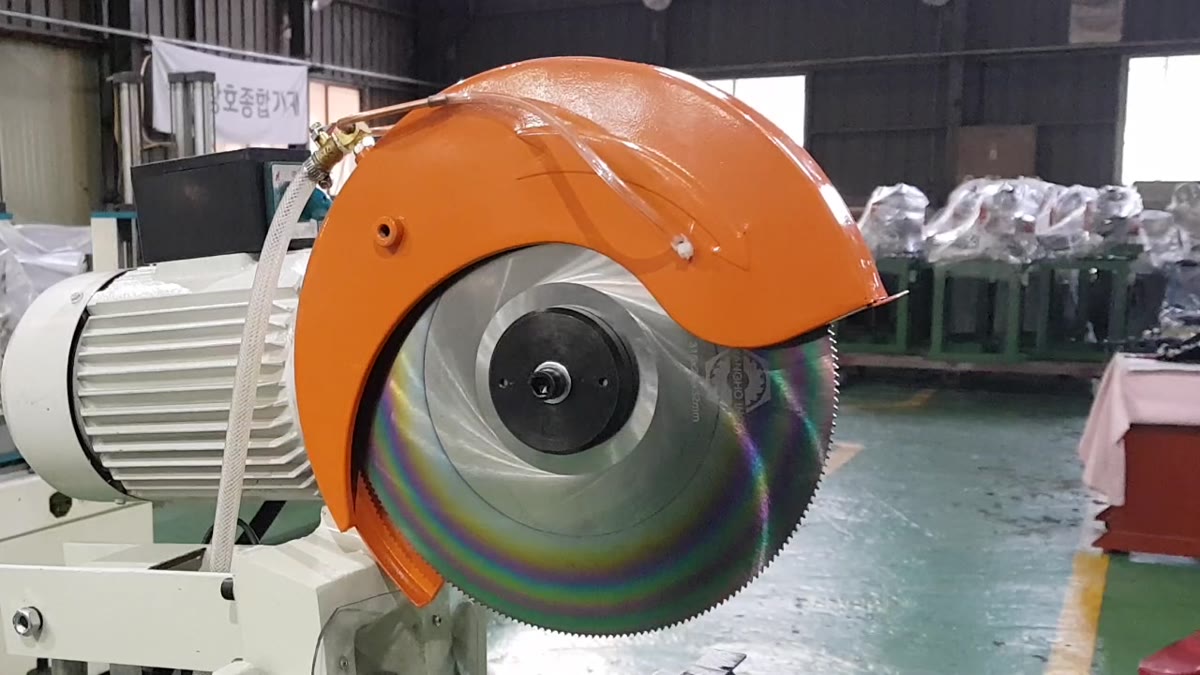

하이스 원형톱 톱날 교체 방법 — YT-315A · 창호종합기계 유튜브

영상

하이스 원형톱 톱날 교체 방법 — YT-315A · 창호종합기계 유튜브

Steps

하이스 원형톱 톱날 교체 — 7단계

STEP 1

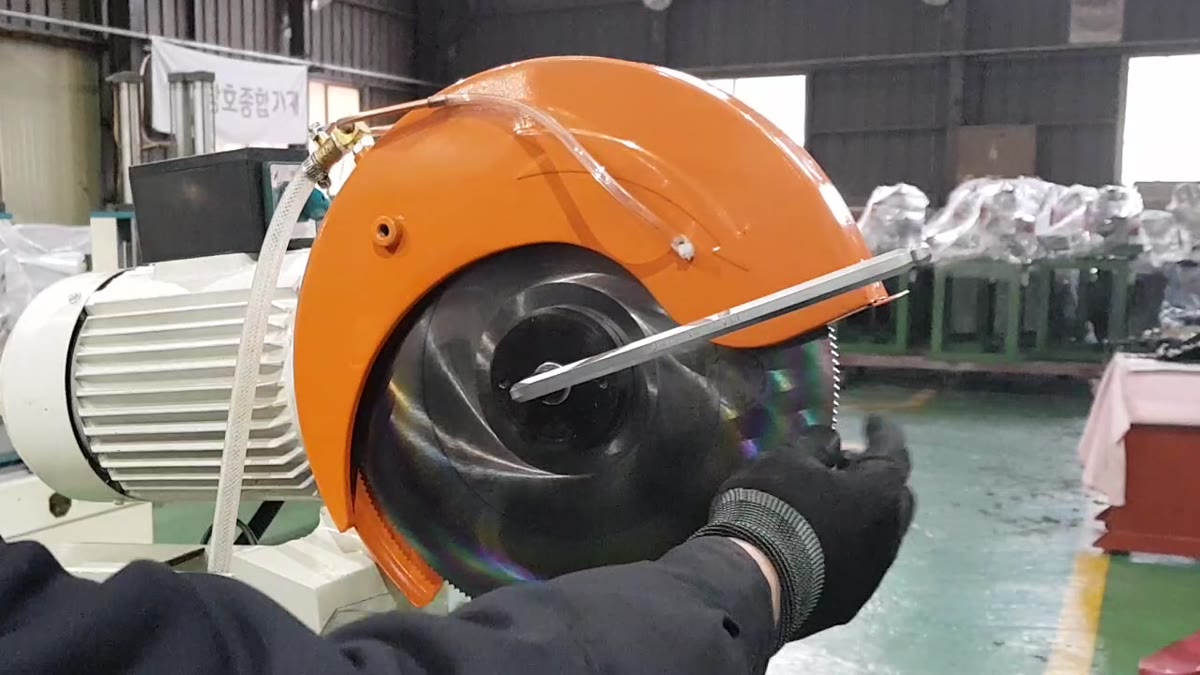

가운데 고정 볼트에 육각 렌치를 꽂아 주세요

톱날 가운데의 고정 볼트 구멍에 긴 육각 렌치를 끝까지 넣습니다.

톱날 가운데 고정 볼트에 긴 육각 렌치를 꽂은 모습

STEP 2

몽키 스패너로 누름판을 잡고 볼트를 풀어 주세요

몽키 스패너로 앞쪽 누름판을 고정하면 볼트를 돌릴 때 톱날이 같이 돌지 않습니다. 그 상태에서 육각 렌치를 돌려 볼트를 풉니다. 볼트가 풀리는 방향은 기종마다 다릅니다. 방향을 모르면 억지로 돌리지 말고 문의해 주십시오.

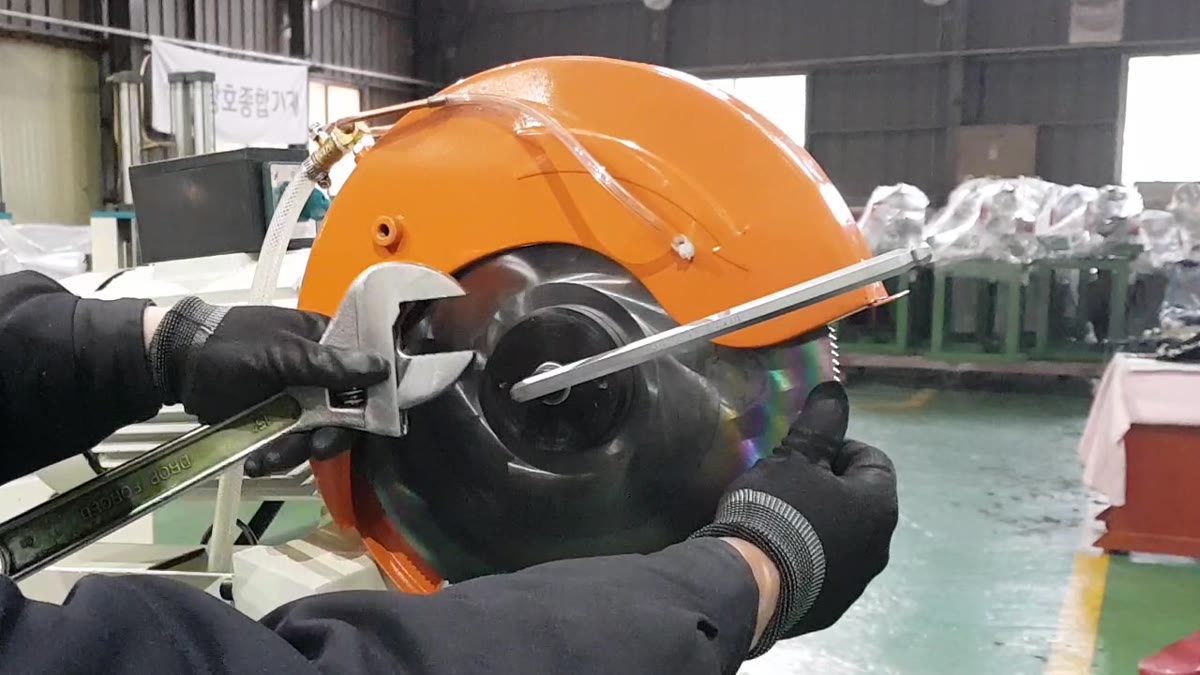

몽키 스패너로 누름판을 잡고 육각 렌치로 볼트를 푸는 모습

STEP 3

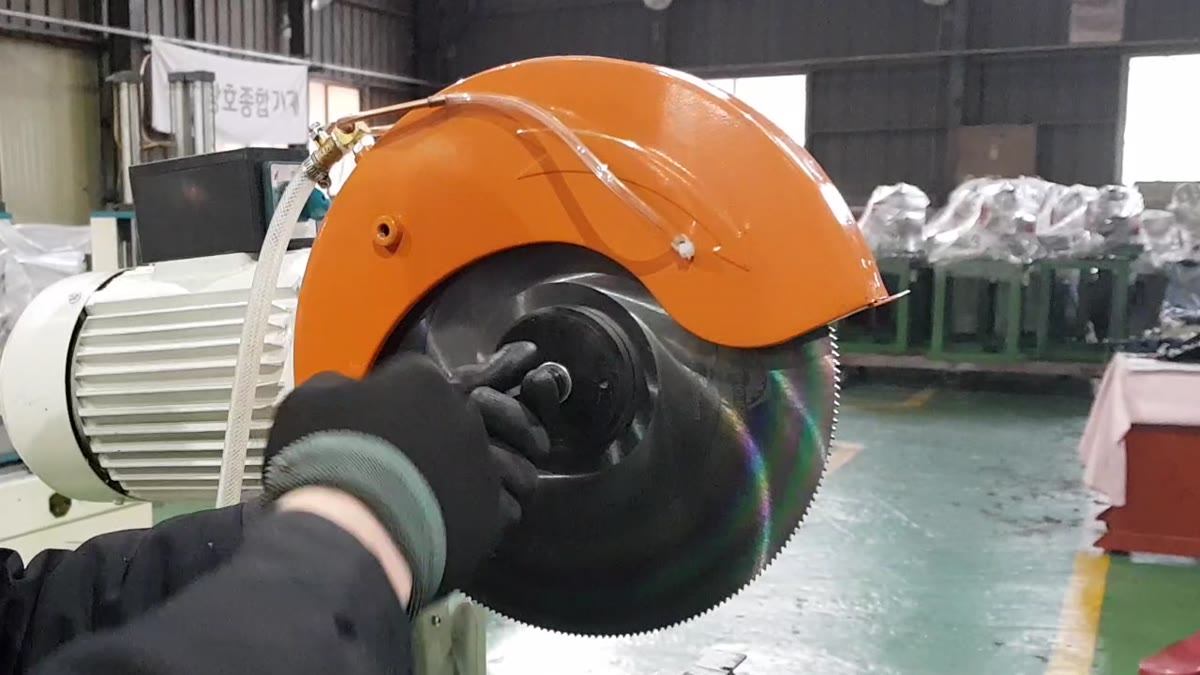

볼트와 앞쪽 누름판을 빼 주세요

풀린 볼트를 손으로 돌려 빼고, 앞쪽 누름판을 떼어 냅니다. 뺀 볼트와 누름판은 잃어버리지 않게 따로 둡니다.

풀린 볼트를 손으로 돌려 빼는 모습

STEP 4

헌 톱날을 빼 주세요

톱날을 두 손으로 받쳐 축에서 앞으로 빼냅니다. 톱날 날끝에 손이 닿지 않게 조심합니다.

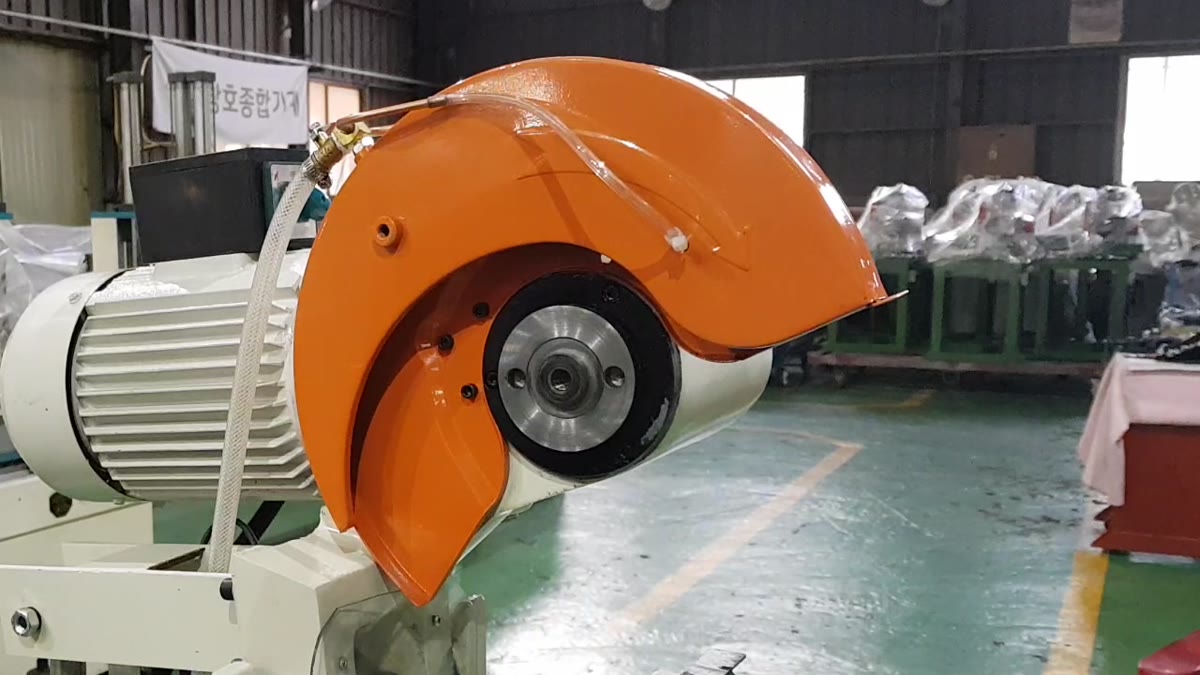

헌 톱날을 뺀 뒤의 축과 누름판

STEP 5

새 톱날을 축에 맞춰 끼워 주세요

새 톱날의 가운데 구멍을 축에 끼우고, 옆의 작은 구멍 위치를 축 쪽과 맞춥니다.

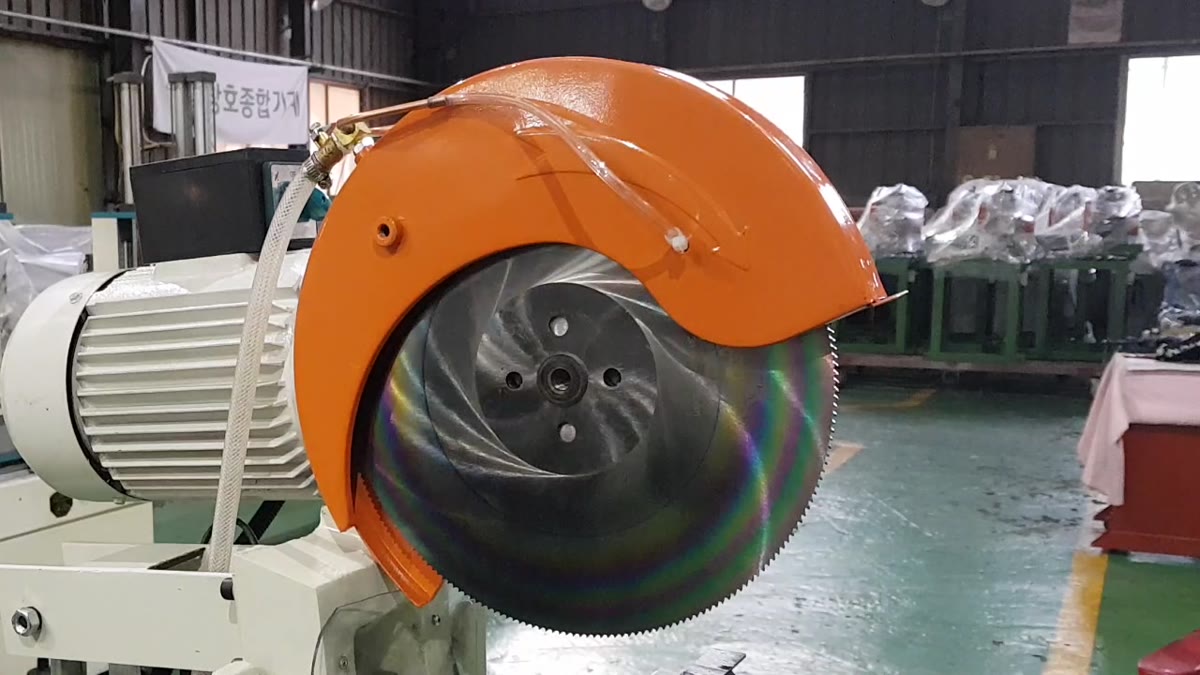

축에 끼운 톱날 — 가운데 구멍과 옆의 작은 구멍

STEP 6

누름판과 볼트를 다시 끼워 주세요

앞쪽 누름판을 톱날에 대고, 빼 두었던 볼트를 손으로 돌려 넣습니다.

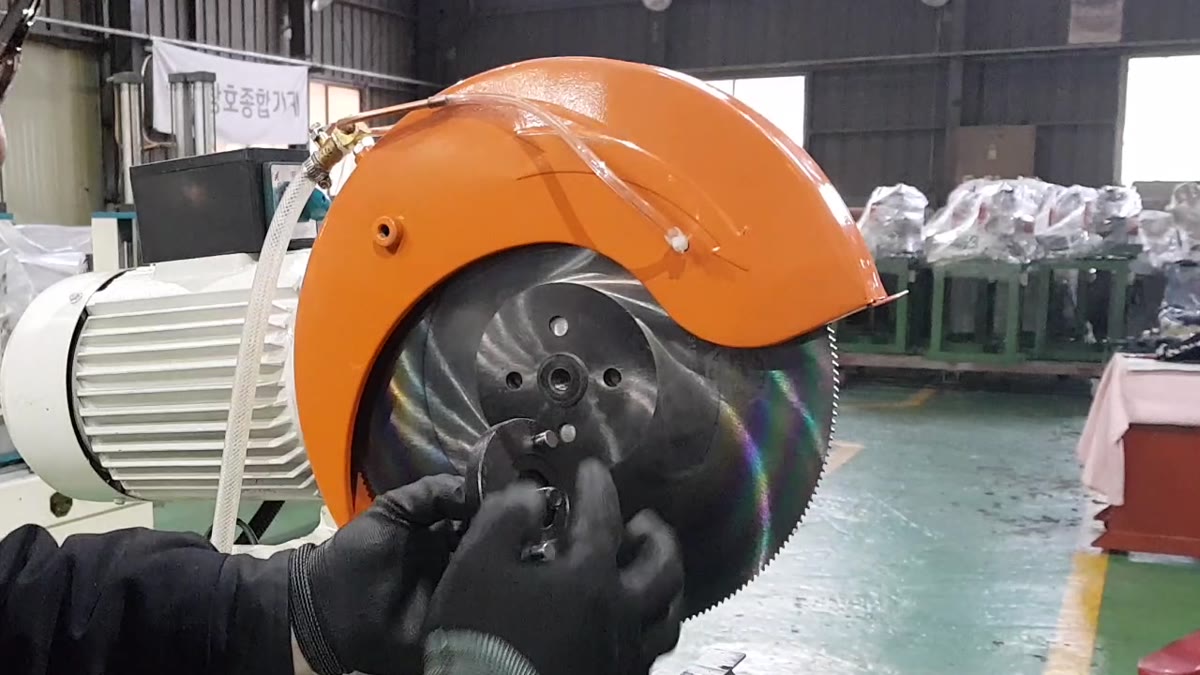

앞쪽 누름판과 볼트를 다시 끼우는 모습

STEP 7

볼트를 단단히 조여 주세요

몽키 스패너로 누름판을 잡고 육각 렌치로 볼트를 단단히 조입니다. 조인 뒤 손으로 톱날을 흔들어 고정 상태를 확인합니다.

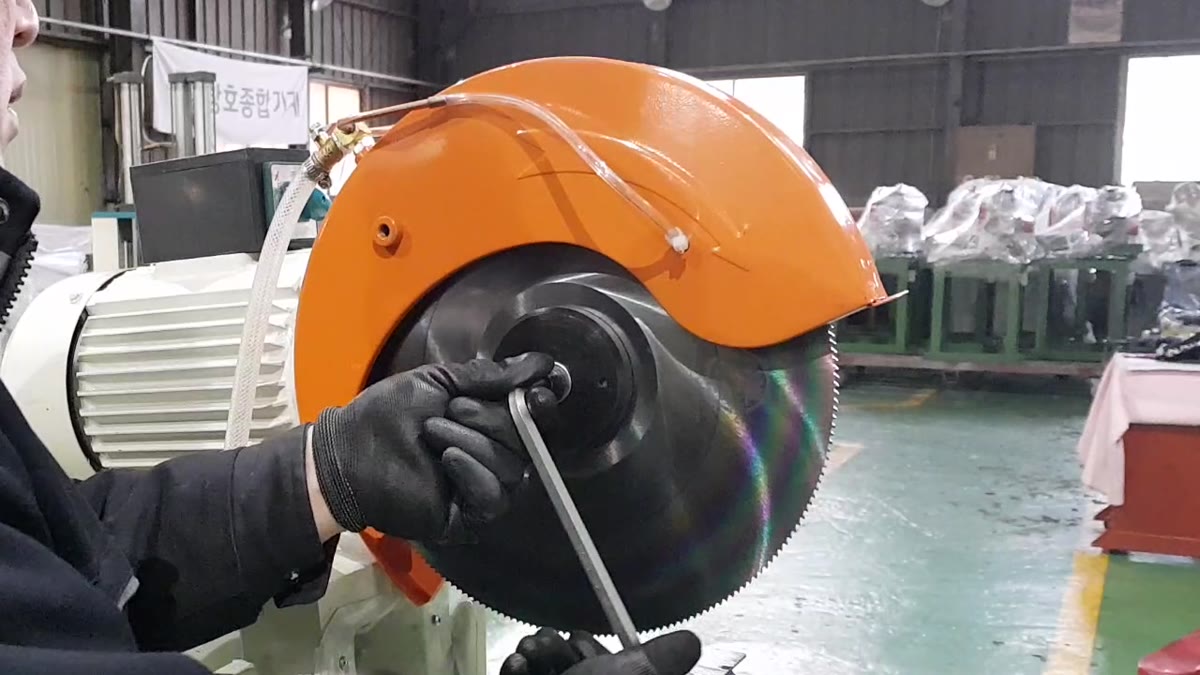

육각 렌치로 볼트를 조이는 모습

Related

함께 보시면 좋은 글

자가수리 안내

16인치 원반절단기 톱날 교체

WTM-1C-02 톱날을 풀고 새로 끼우는 순서입니다.

Product

이 안내에 해당하는 제품

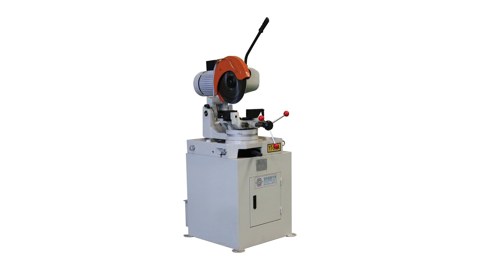

하이스 원형톱 절단기 수동 YT-315A
