High Speed Steel Circular Saw Machines
원형톱 절단기 12종,
구동 방식으로 나뉩니다
Manual · Pneumatic · Hydraulic · CNC Circular Saw Machines
수동 2종 · 공압 3종 · 유압 반자동 3종 · CNC 4종입니다. 자르실 자재의 지름과 하루 물량, 설치 현장의 전원과 에어 조건을 알려 주시면 맞는 사양을 제안해 드립니다.
톱날 Φ250 ~ 485 mm수동 · 공압 · 유압 · CNC 12종
기종 선정 · 견적 문의Line-up
이 페이지의 12종
지름보다 먼저 정해지는 것은 「하루 물량」과 「현장 조건」입니다.
YT-275A — 수동 · Φ250 ~ 300
YT-315A — 수동 · Φ250 ~ 325
YT-275B — 공압 · Φ250 ~ 275
YT-315B — 공압 · Φ315
YT-400B — 공압 · Φ400
YT-315Y(350) — 유압 · Φ250 ~ 350
YT-375Y — 유압 · Φ300 ~ 400
YT-425Y — 유압 · Φ315 ~ 450
YT-CNC-375-ZY — CNC · Φ275 ~ 400
YT-CNC-425-ZZY — CNC · Φ425 ~ 450
YT-425-CNC-ZZY-L — CNC 자동 · Φ300 ~ 450
YT-6000-MM-CNC — CNC 9m · Φ375 ~ 485
High-speed Circular Saw
실물 · 원형톱 절단기 입고와 점검 사진
원형톱 절단기를 컨테이너로 들여와 저희 공장에서 내리고 점검한 사진입니다.

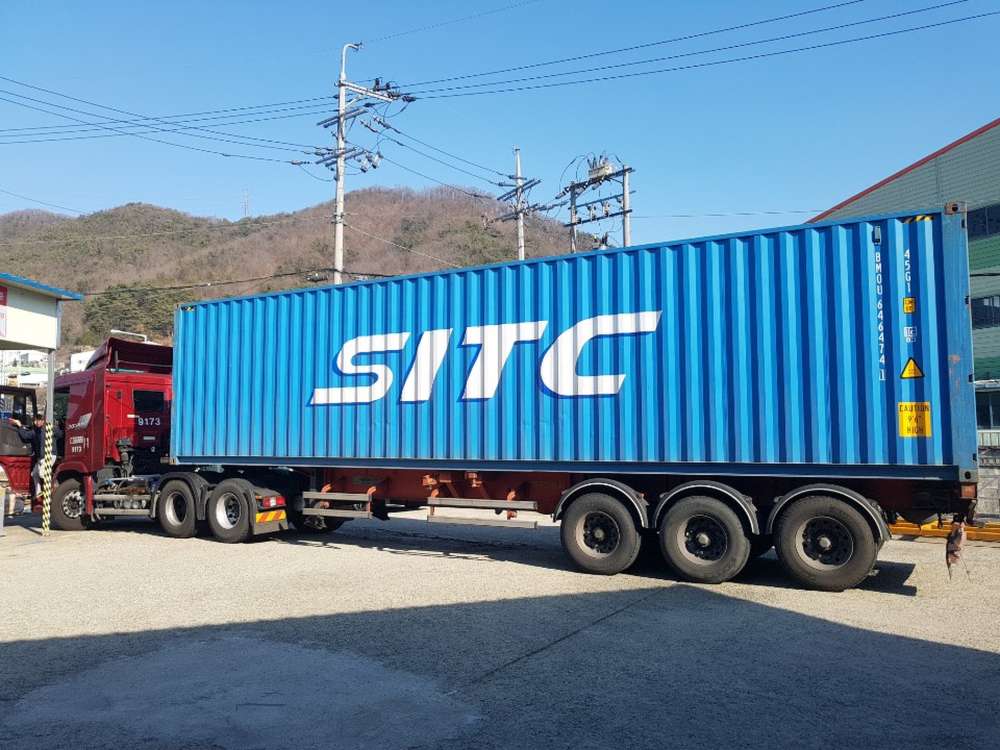

절단기를 싣고 들어온 컨테이너

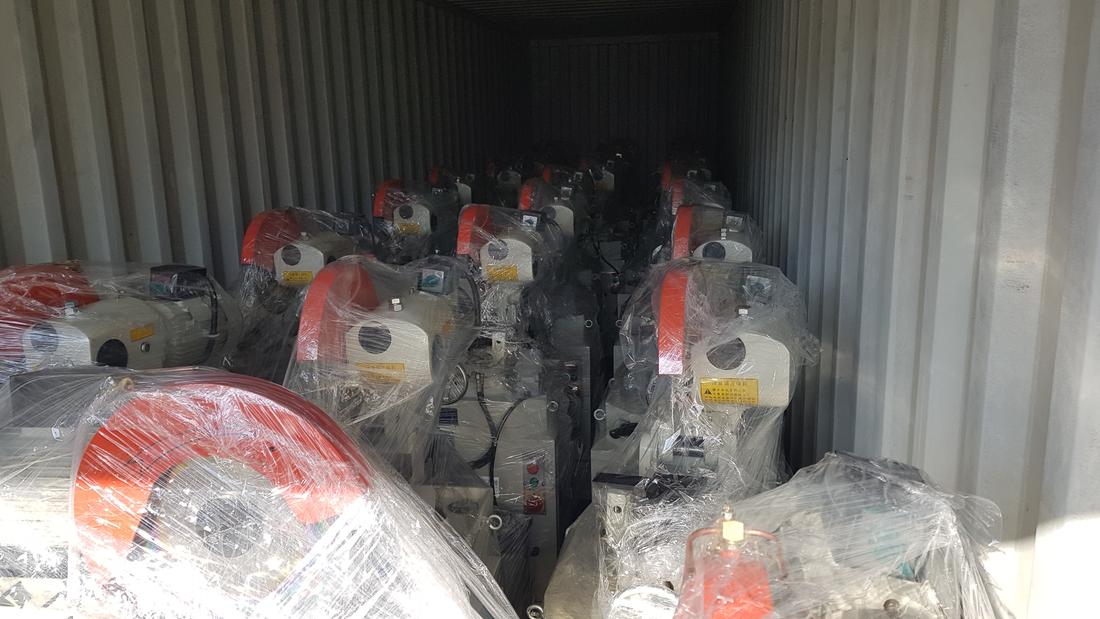

컨테이너 안에 실린 절단기

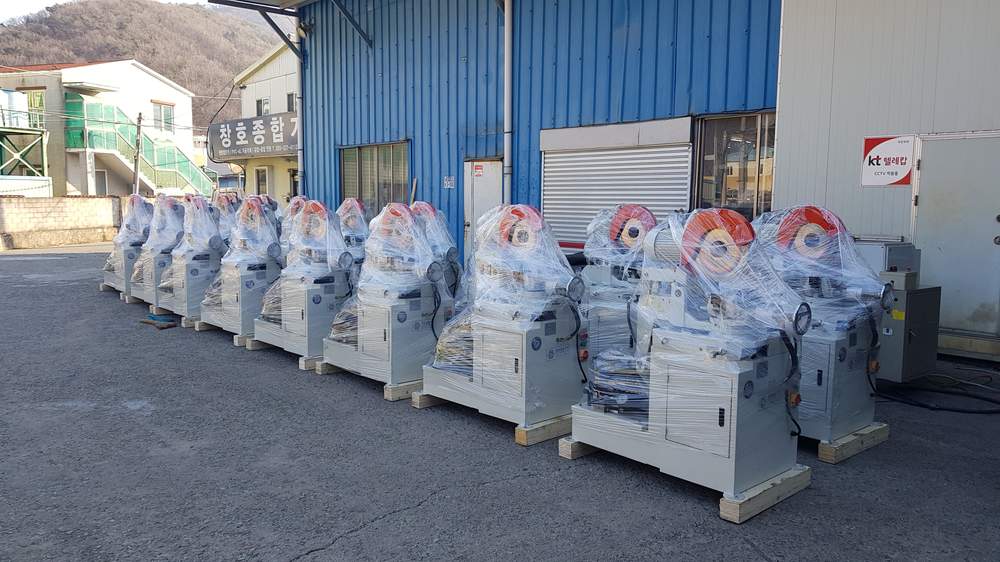

하역 뒤 줄지어 놓은 절단기

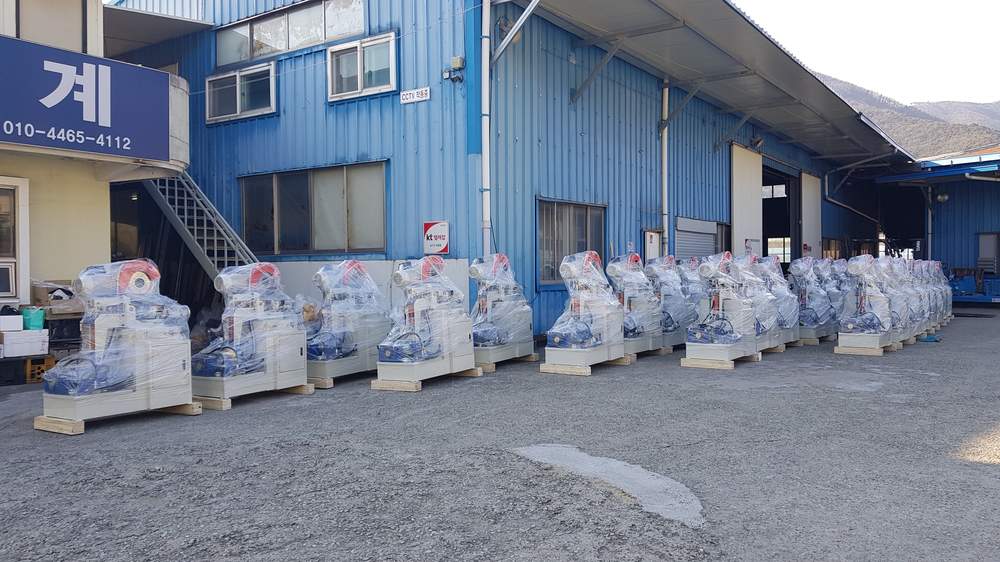

공장 앞마당에 내려놓은 입고분

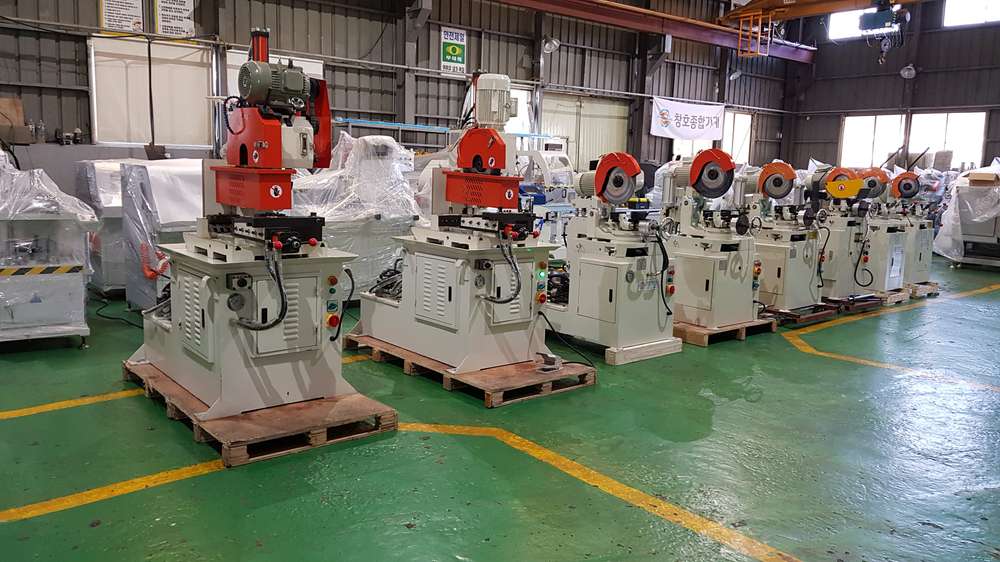

여러 기종을 한 줄로 세워 둔 공장 안
Index
이 페이지에서 찾으실 곳
기종과 주문 안내로 바로 이동하실 수 있습니다.
Video
수동 · 공압 · 유압 반자동 기종 비교 설명 — 하이스 원형톱 절단기 12종 · 창호종합기계 유튜브 (롤러다이 별도 판매)
각파이프 다발 절단 후 컨베이어 이동 — 하이스 원형톱 절단기 12종 · 창호종합기계 유튜브 (롤러다이 별도 판매)
How to choose
사양을 고르는 방법
지름보다 먼저 정해지는 것은 「하루 물량」과 「현장 조건」입니다.
하루에 몇 개만 자른다
수동 A 계열(YT-275A · YT-315A)입니다. 본체가 200~250 kg이고 설치 면적이 작습니다.
같은 규격을 반복해서 자른다
공압 B 계열입니다. 고정과 해제가 자동이라 한 개당 시간이 줄어듭니다.
에어 배관이 없다
수동 A 계열이나 유압 Y 계열을 권해 드립니다. 공압 B 계열과 CNC 2기종(YT-CNC-375-ZY · YT-CNC-425-ZZY)은 6~8 bar 압축 공기가 필요합니다.
하루 종일 자른다
유압 Y 계열입니다. 클램핑과 헤드 오르내림이 유압으로 움직여 작업자 피로가 줄어듭니다.
길이와 개수를 미리 정해 둔다
CNC 계열입니다. 절단 길이와 개수를 제어반(PLC)에 입력해 두면 이송과 절단이 자동으로 반복됩니다.
긴 자재를 그대로 올린다
YT-6000-MM-CNC입니다. 9m 롱베드 기종이라 긴 자재를 미리 자르지 않고 그대로 올릴 수 있습니다.
Why it matters
절단면이 기울면 용접량과 후처리가 늘어납니다
절단면이 직각에서 벗어나면 용접 틈이 벌어지고, 그 틈을 메우느라 용접량과 후처리가 늘어납니다. 원형톱의 직각도는 헤드가 내려오는 구조와 본체 무게에 따라 달라집니다. 수직 슬라이드 구조에 본체가 무거운 기종일수록 절단 부하가 커도 직각도를 유지하기 쉽습니다. 이 차이는 용접과 후처리 시간에서 드러납니다.

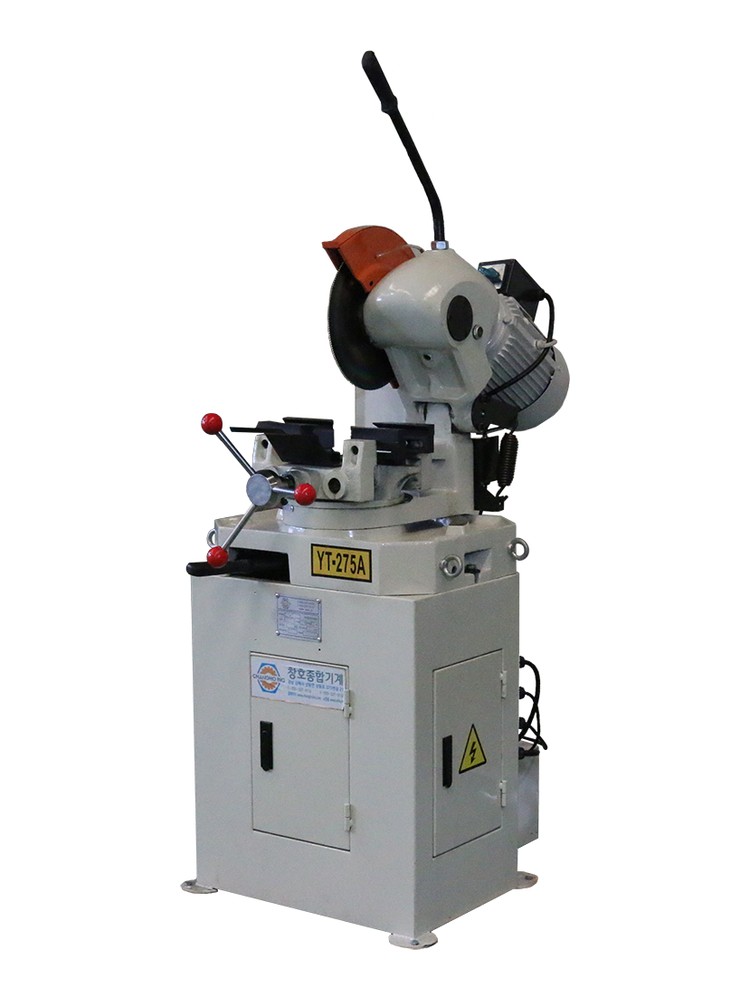

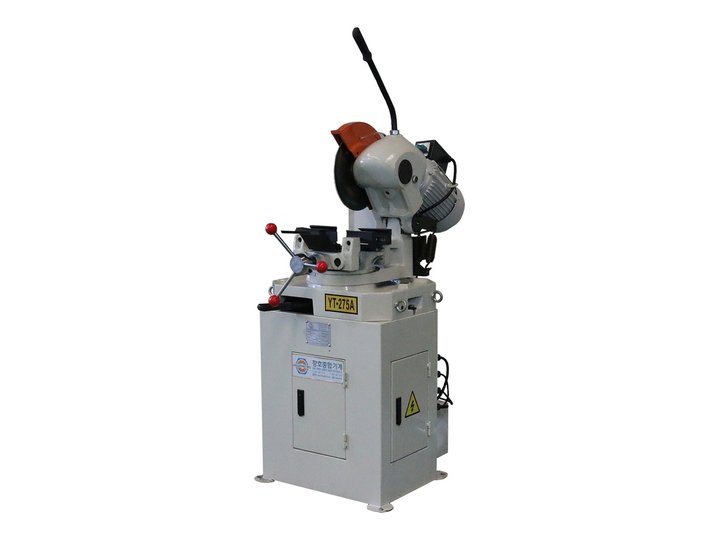

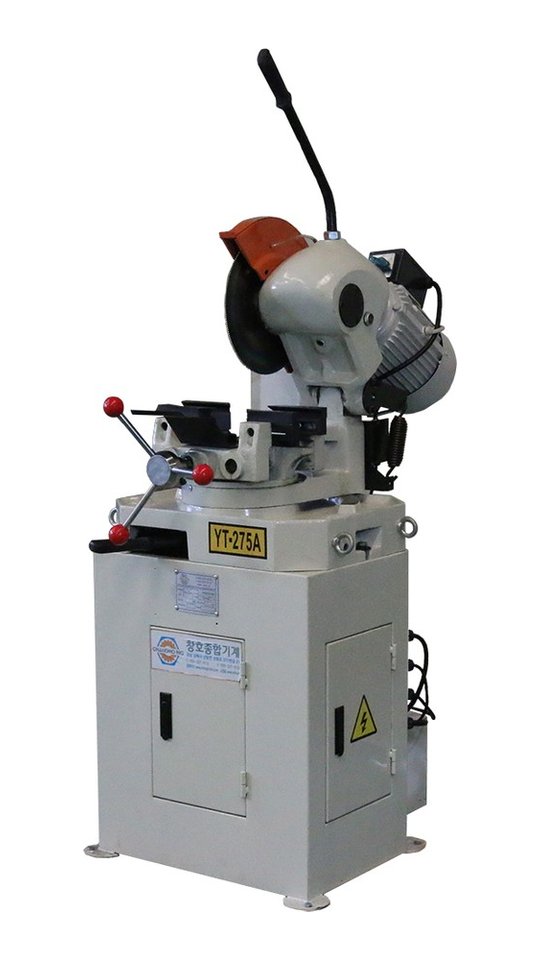

YT-275A
하이스 원형톱 절단기 (수동)
Circular Saw Machine (Manual) · 품목 100002001
01
560 × 800 × 1,300 mm · 200 kg — 수동 2종 중 작은 본체설치 면적이 작아 좁은 작업장에도 놓을 수 있습니다.
02
90° 원형 Φ75 mm · 각형 70 × 70 mm여러 규격의 가벼운 파이프와 각재를 소량씩 자르는 작업에 알맞습니다.
03
수냉 윤활 기본 장착 — 톱날 수명이 길어집니다절삭유 순환 펌프가 가공열을 낮춰 하이스 톱날 마모를 줄입니다.
| 모델 | YT-275A |
|---|
| 사용 전원 | 380V 삼상 |
|---|
| 소비 전력 | 2.0 / 2.4 kW |
|---|
| 모터 회전수 | 96 / 48 rpm |
|---|
| 공구 규격 | Φ250 ~ 300 mm × 32 mm |
|---|
| 가공 능력 | 90° 원형 Φ75 mm · 각형 70 × 70 mm / 45° 원형 Φ65 mm · 각형 60 × 60 mm |
|---|
| 기계 크기 | 560 × 800 × 1,300 mm |
|---|
| 중량 | 200 kg |
|---|
| 원산지 | 중국산 |
|---|
| 제품 상태 | 주문제작 · 수입 대행 |
|---|

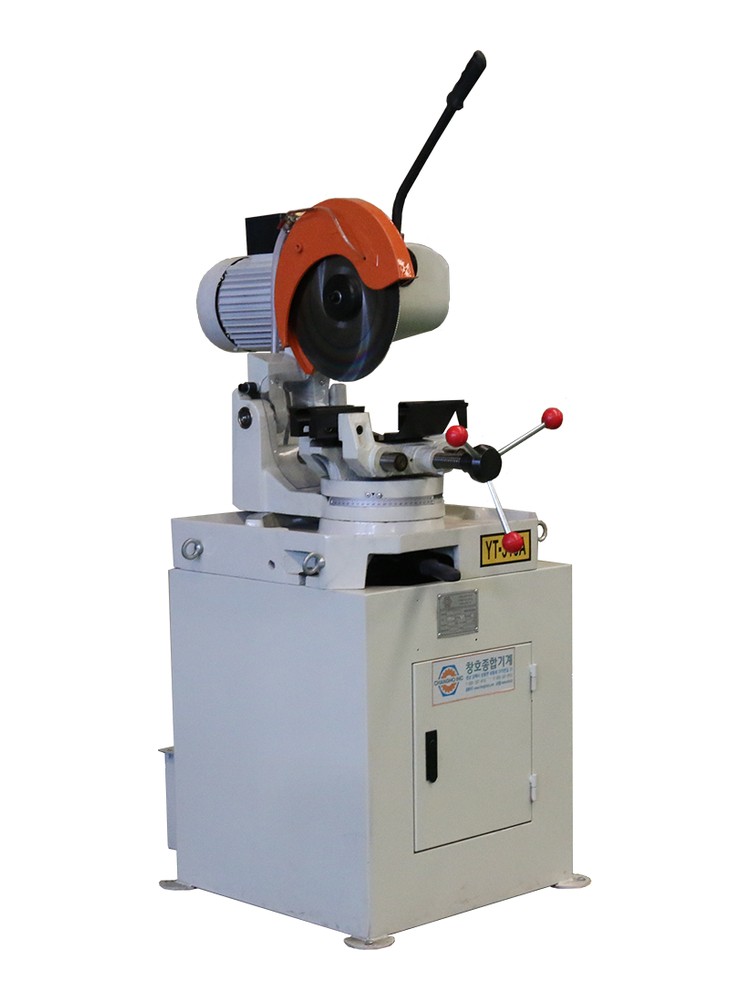

YT-315A
하이스 원형톱 절단기 (수동)
Circular Saw Machine (Manual) · 품목 100002002
01
90° 원형 Φ85 mm · 각형 80 × 80 mm — YT-275A보다 큰 절단 능력YT-275A보다 굵은 자재(원형 Φ85 mm)까지 자를 수 있고, 조작은 같은 수동 방식입니다.
02
2단 기어박스 — 소재에 맞춰 회전수를 바꿉니다96 / 48 rpm 중 소재에 맞는 회전수를 고르면 버가 적은 절단면을 얻을 수 있습니다.
03
전자 제어부가 없는 단순 구조 — 고장 요소가 적습니다제어 기판이 없어 소모품 교체와 정비를 현장에서 간단히 하실 수 있습니다.
| 모델 | YT-315A |
|---|
| 사용 전원 | 380V 삼상 |
|---|
| 소비 전력 | 2.4 / 3.0 kW |
|---|
| 모터 회전수 | 96 / 48 rpm |
|---|
| 공구 규격 | Φ250 ~ 325 mm × 32 mm |
|---|
| 가공 능력 | 90° 원형 Φ85 mm · 각형 80 × 80 mm / 45° 원형 Φ75 mm · 각형 70 × 70 mm |
|---|
| 기계 크기 | 600 × 900 × 1,300 mm |
|---|
| 중량 | 250 kg |
|---|
| 원산지 | 중국산 |
|---|
| 제품 상태 | 주문제작 · 수입 대행 |
|---|

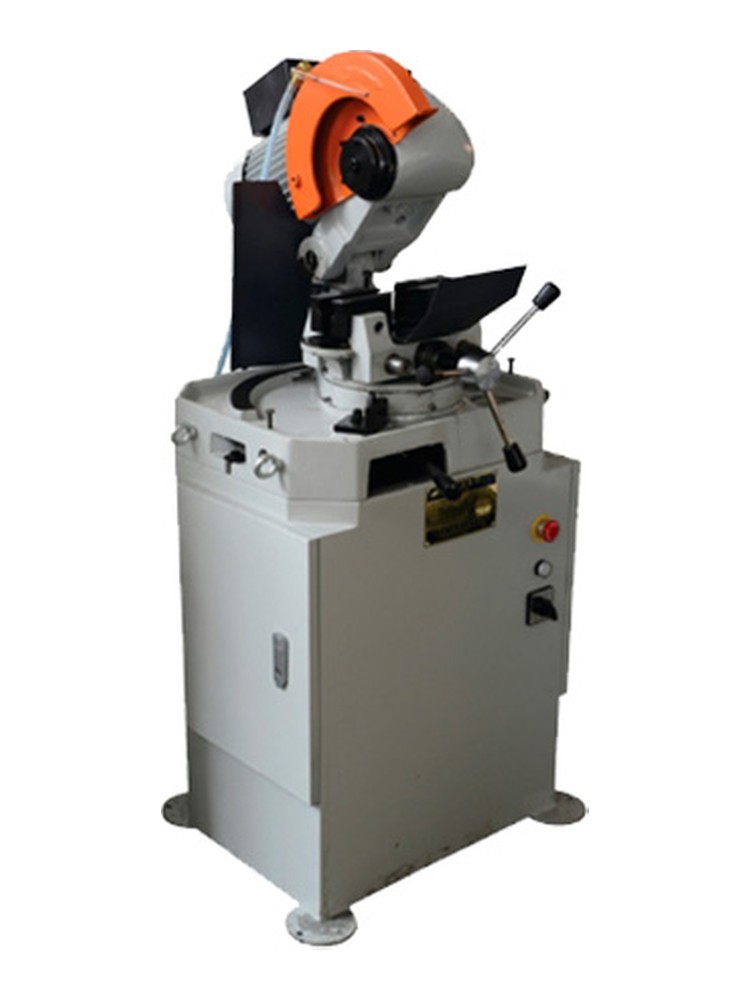

YT-275B
하이스 원형톱 절단기 (공압)
Circular Saw Machine (Pneumatic) · 품목 100002010
01
공압 자동 클램핑 — 고정과 해제가 자동입니다손으로 바이스를 조이는 과정이 없어 같은 규격을 반복해 자를 때 한 개당 작업 시간이 줄어듭니다.
02
톱날 Φ250 ~ 275 mm — 공압 3종 중 가장 작은 톱날자동 고정이 필요하고 단면이 작은 자재를 자르는 작업에 알맞습니다.
03
가공 정밀도 ±0.1 mm 이내하이스 톱날이 낮은 속도로 회전해 절단면의 열 변형이 적습니다.
| 모델 | YT-275B |
|---|
| 공구 규격 | Φ250 ~ 275 mm |
|---|
| 가공 범위 | 철 · 비철 단면 절단 |
|---|
| 공압 사양 | 6 ~ 8 bar |
|---|
| 모터 출력 | 2.4 / 3.0 kW |
|---|
| 가공 정밀도 | ±0.1 mm 이내 |
|---|
| 기계 크기 | 600 × 750 × 1,300 mm |
|---|
| 중량 | 250 kg |
|---|
| 제품 상태 | 주문제작 · 수입 대행 |
|---|
YT-315B
하이스 원형톱 절단기 (공압)
Circular Saw Machine (Pneumatic) · 품목 100002011
01
톱날 Φ315 mm — 공압 3종 중 중간 크기 톱날톱날은 공압 3종 중 중간 크기이고, 본체는 200 kg으로 공압 3종 중 가장 가볍습니다.
02
공압 자동 클램핑 — 반복 작업에 알맞습니다고정과 해제가 자동이라 같은 길이를 여러 개 자를 때 작업이 수월합니다.
03
560 × 700 × 1,300 mm · 200 kg — 작은 설치 면적설치 면적이 작아 좁은 작업장에도 놓을 수 있습니다.
| 모델 | YT-315B |
|---|
| 가공 범위 | 철 · 비철 단면 절단 |
|---|
| 모터 출력 | 2.0 / 2.4 kW |
|---|
| 공압 사양 | 6 ~ 8 bar |
|---|
| 기계 크기 | 560 × 700 × 1,300 mm |
|---|
| 중량 | 200 kg |
|---|
| 가공 정밀도 | ±0.1 mm 이내 |
|---|
| 가공 대상 소재 | 철 · 비철 |
|---|
| 제품 상태 | 주문제작 · 수입 대행 |
|---|
YT-400B
하이스 원형톱 절단기 (공압)
Circular Saw Machine (Pneumatic) · 품목 100002012
01
톱날 Φ400 mm — 공압 3종 중 가장 큰 톱날공압 3종 가운데 가장 큰 단면을 한 번에 자릅니다.
02
400 kg 본체 — 큰 소재를 자를 때도 진동이 적습니다본체가 무거워 큰 소재를 고정했을 때 절단 중 진동이 적습니다.
03
가공 정밀도 ±0.1 mm 이내큰 단면을 자를 때도 같은 정밀도 기준(±0.1 mm 이내)을 적용합니다.
| 모델 | YT-400B |
|---|
| 가공 범위 | 철 · 비철 대형 단면 절단 |
|---|
| 모터 출력 | 3 kW |
|---|
| 공압 사양 | 6 ~ 8 bar |
|---|
| 기계 크기 | 600 × 800 × 1,300 mm |
|---|
| 중량 | 400 kg |
|---|
| 가공 정밀도 | ±0.1 mm 이내 |
|---|
| 가공 대상 소재 | 철 · 비철 |
|---|
| 제품 상태 | 주문제작 · 수입 대행 |
|---|

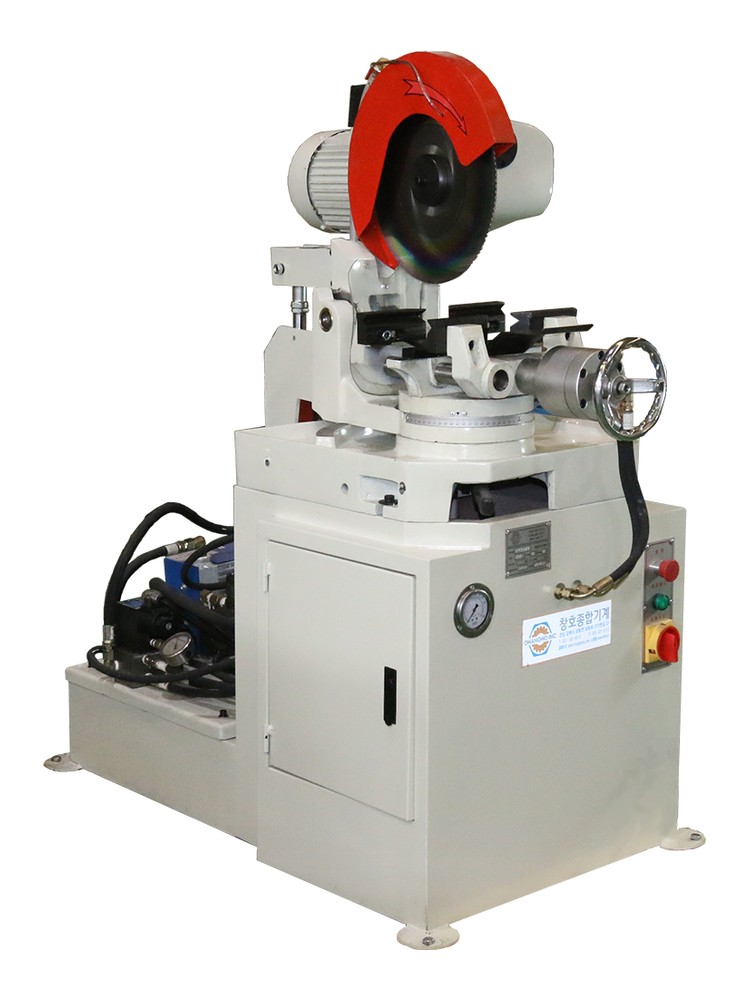

YT-315Y(350)
하이스 원형톱 절단기 (유압 반자동)
Circular Saw Machine (Semi-auto Hydraulic) · 품목 100002003
01
바이스 고정과 헤드 오르내림을 유압으로 함께 작동합니다헤드를 유압으로 내리므로 반복 절단이 많을 때 작업자 부담이 줄어듭니다.
02
톱날 Φ350 mm — 수동형(Φ325)보다 한 단계 큰 지름설치 면적은 수동형 YT-315A와 같고, 더 큰 톱날(Φ350 mm)까지 사용할 수 있습니다. 절단 능력(원형 Φ85 mm · 각형 80 × 80 mm)은 YT-315A와 같습니다.
03
400 kg 프레임 — 수동형(250 kg)보다 무겁습니다본체가 무거워 절단 중 진동이 적고, 절단면 품질을 유지하는 데 유리합니다.
| 모델 | YT-315Y(350) |
|---|
| 사용 전원 | 380V 삼상 |
|---|
| 소비 전력 | 3 kW |
|---|
| 모터 회전수 | 96 / 48 rpm |
|---|
| 공구 규격 | Φ250 ~ 350 mm × 32 mm |
|---|
| 가공 능력 | 90° 원형 Φ85 mm · 각형 80 × 80 mm / 45° 원형 Φ75 mm · 각형 70 × 70 mm |
|---|
| 기계 크기 | 600 × 900 × 1,300 mm |
|---|
| 중량 | 400 kg |
|---|
| 원산지 | 중국산 |
|---|
| 제품 상태 | 주문제작 · 수입 대행 |
|---|

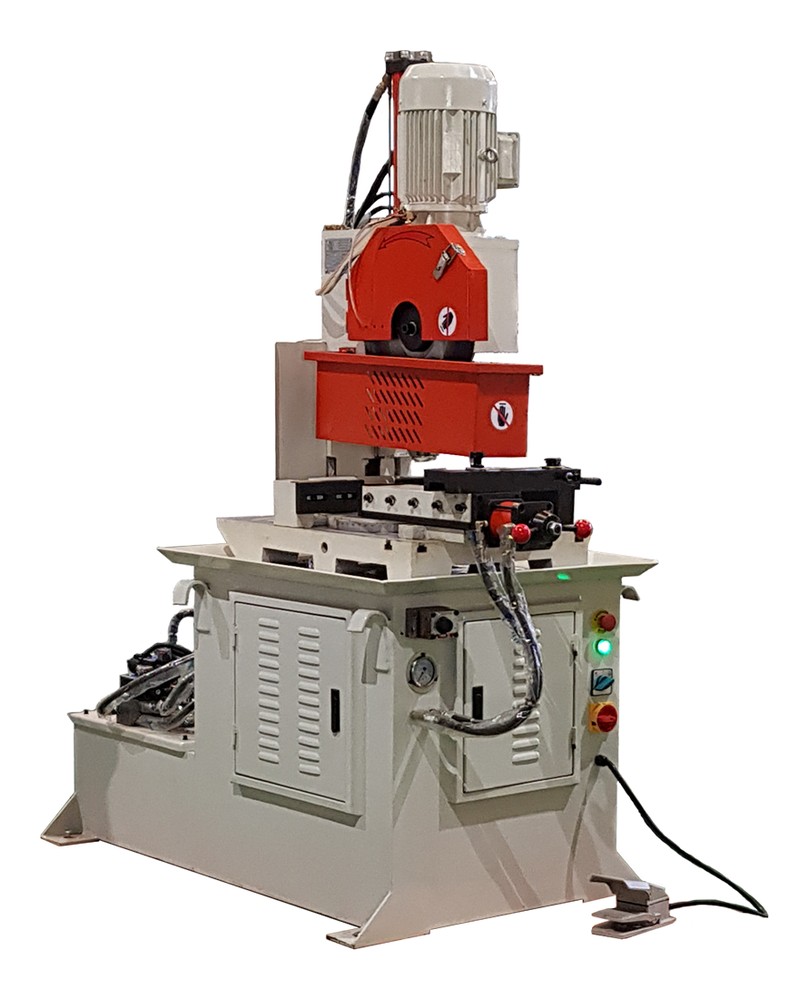

YT-375Y
수직 슬라이드 하이스 절단기 (유압 반자동)
Vertical Slide Circular Saw Machine · 품목 100002004
01
헤드가 선형 가이드를 따라 수직으로 내려옵니다헤드가 수직으로 내려오므로 부하가 큰 절단에서도 절단면 직각도를 유지하기 쉽습니다.
02
90° 원형 Φ120 mm · 각형 100 × 100 mm — 구조용 자재4.0 kW 모터와 750 kg 본체로 굵은 구조용 각파이프와 환봉을 자르는 작업에 알맞습니다.
03
750 kg 프레임 — 절단 중 진동이 적습니다본체 중량이 커서 톱날 수명과 절단면 품질을 유지하는 데 유리합니다.
| 모델 | YT-375Y |
|---|
| 사용 전원 | 380V 삼상 |
|---|
| 소비 전력 | 3.3 / 4.0 kW |
|---|
| 공구 규격 | Φ300 ~ 400 mm × 32 mm |
|---|
| 가공 능력 | 90° 원형 Φ120 mm · 각형 100 × 100 mm |
|---|
| 기계 크기 | 780 × 1,160 × 1,900 mm |
|---|
| 중량 | 750 kg |
|---|
| 원산지 | 중국산 |
|---|
| 제품 상태 | 주문제작 · 수입 대행 |
|---|

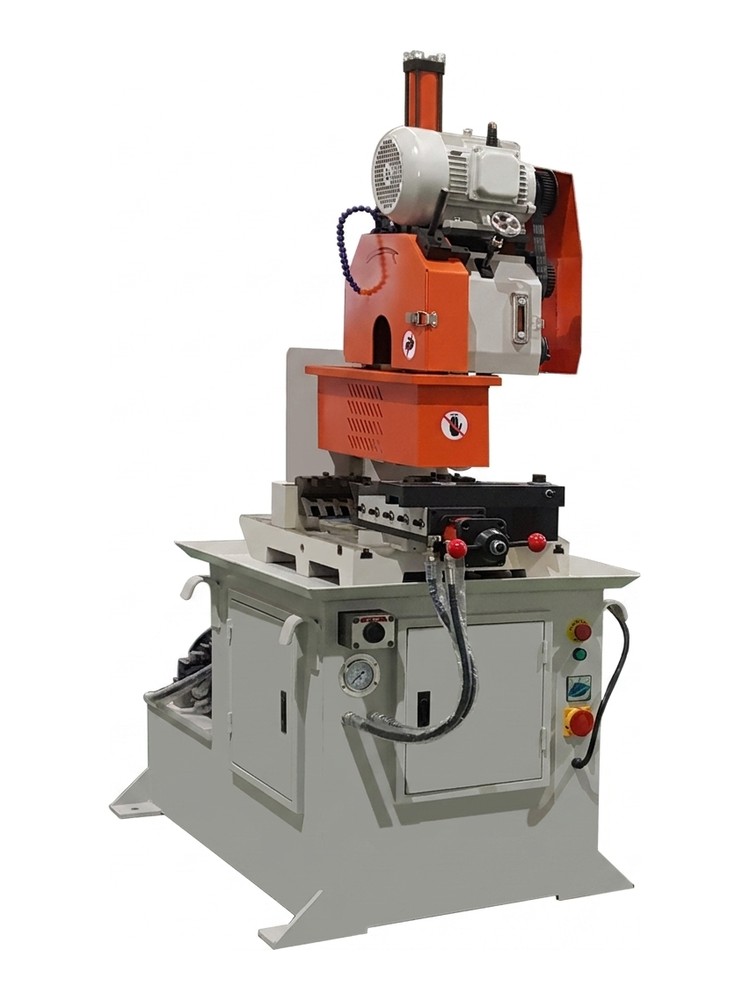

YT-425Y
대구경 하이스 절단기 (유압 반자동)
Heavy Duty Circular Saw Machine · 품목 100002005
01
톱날 Φ450 mm — 유압 3종 중 가장 큰 지름직각 절단 시 원형 Φ130 mm · 각형 120 × 120 mm까지 자를 수 있어 큰 강재를 다루는 작업에 알맞습니다.
02
좌 45° · 우 30° 양방향 경사 절단헤드 각도를 손으로 조절해 별도 지그 없이 좌우 사선 절단을 할 수 있습니다.
03
950 kg — 유압 3종 중 가장 무거운 본체본체 중량이 커서 큰 지름을 자를 때도 절단면 품질과 톱날 수명을 유지하는 데 유리합니다.
| 모델 | YT-425Y |
|---|
| 사용 전원 | 380V 삼상 |
|---|
| 소비 전력 | 2.8 / 3.6 kW |
|---|
| 공구 규격 | Φ315 ~ 450 mm × 32 mm |
|---|
| 가공 능력 | 90° (좌 45° · 우 30°) 원형 Φ130 mm · 각형 120 × 120 mm |
|---|
| 기계 크기 | 1,300 × 1,400 × 1,900 mm |
|---|
| 중량 | 950 kg |
|---|
| 원산지 | 중국산 |
|---|
| 제품 상태 | 주문제작 · 수입 대행 |
|---|

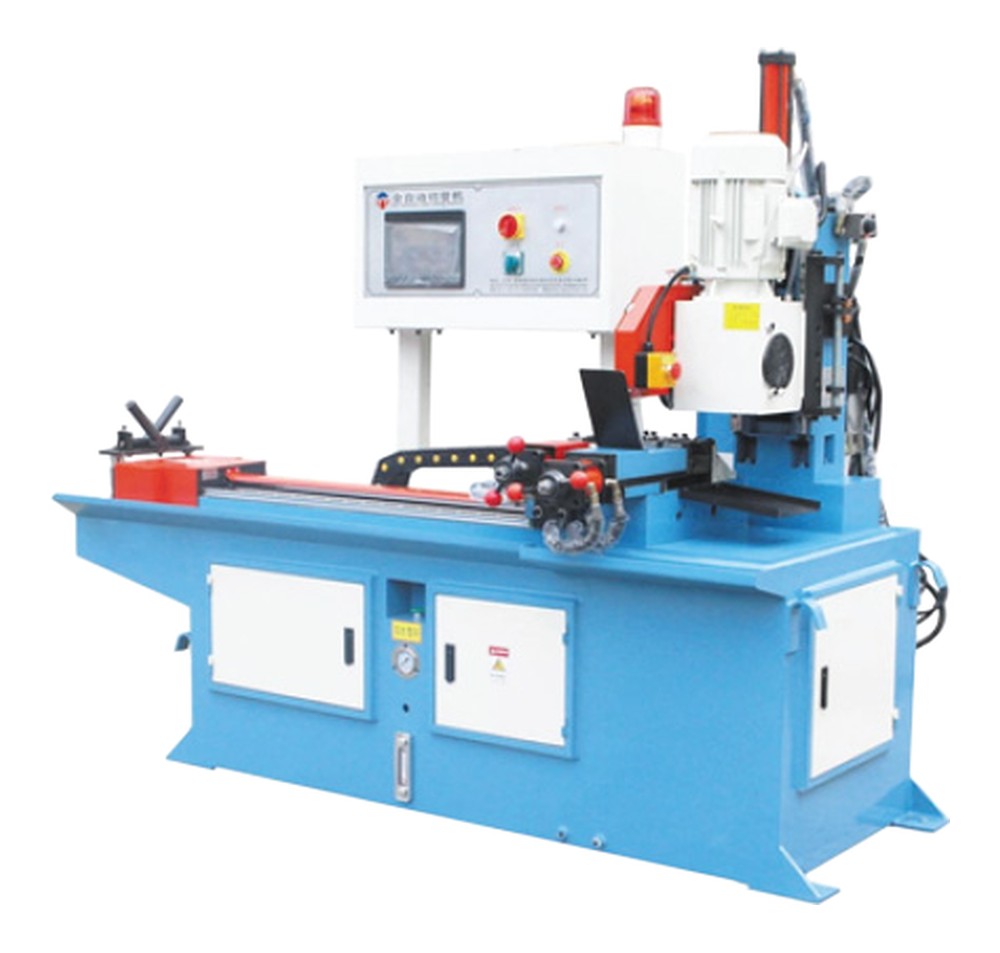

YT-CNC-375-ZY
CNC 1헤드 하이스 원형톱 절단기
CNC Circular Saw Machine (1 Head) · 품목 100002006
01
미쓰비시 제어반(PLC) — 길이와 수량을 입력하면 자동으로 자릅니다절단 길이와 개수를 입력하면 이송과 절단이 자동으로 반복되어 작업자가 한 개씩 조작하는 횟수가 줄어듭니다.
02
전기 스핀들 0 ~ 24,000 rpm · 4 kW소재에 맞춰 회전수를 무단으로 조절해 절단면 거칠기를 관리합니다.
03
리니어 가이드 1,000 mm · 1,500 kg 프레임본체가 무겁고 리니어 가이드로 이송해 이송 편차가 작고 반복 정밀도가 유지됩니다.
| 모델 | YT-CNC-375-ZY |
|---|
| 사용 전원 | 380V |
|---|
| 소비 전력 | 4 kW |
|---|
| 모터 회전수 | 0 ~ 24,000 rpm |
|---|
| 공기 압력 | 6 ~ 8 bar |
|---|
| 공기 소비량 | 5 L/min |
|---|
| 공구 규격 | Φ275 ~ 400 mm (내경 32) |
|---|
| 가공 능력 | 원형파이프 120 mm / 각파이프 100 mm / 리니어 가이드 1,000 mm |
|---|
| 기계 크기 | 3,300 × 1,500 × 1,900 mm |
|---|
| 중량 | 1,500 kg |
|---|
| 원산지 | 중국산 |
|---|
| 제품 상태 | 주문제작 · 수입 대행 |
|---|
YT-CNC-425-ZZY
CNC 1헤드 하이스 원형톱 절단기 (대구경)
CNC Circular Saw Machine (1 Head, Large) · 품목 100002007
01
톱날 Φ425 ~ 450 mm — YT-CNC-375-ZY보다 큰 톱날제어반(PLC)과 스핀들은 YT-CNC-375-ZY와 같고 더 큰 톱날(Φ425 ~ 450 mm)을 사용합니다. 절단 능력(원형파이프 120 mm · 각파이프 100 mm)은 두 기종이 같습니다.
02
미쓰비시 제어반(PLC) — 길이와 수량을 입력하면 자동으로 자릅니다길이와 개수를 미리 입력해 두면 여러 규격을 자를 때도 설정 오차를 줄일 수 있습니다.
03
리니어 가이드 1,000 mm · 1,500 kg 프레임본체가 무거워 큰 톱날로 자를 때도 반복 정밀도가 유지됩니다.
| 모델 | YT-CNC-425-ZZY |
|---|
| 사용 전원 | 380V |
|---|
| 소비 전력 | 4 kW |
|---|
| 모터 회전수 | 0 ~ 24,000 rpm |
|---|
| 공기 압력 | 6 ~ 8 bar |
|---|
| 공기 소비량 | 5 L/min |
|---|
| 공구 규격 | Φ425 ~ 450 mm (내경 32) |
|---|
| 가공 능력 | 원형파이프 120 mm / 각파이프 100 mm / 리니어 가이드 1,000 mm |
|---|
| 기계 크기 | 3,300 × 1,500 × 1,900 mm |
|---|
| 중량 | 1,500 kg |
|---|
| 원산지 | 중국산 |
|---|
| 제품 상태 | 주문제작 · 수입 대행 |
|---|

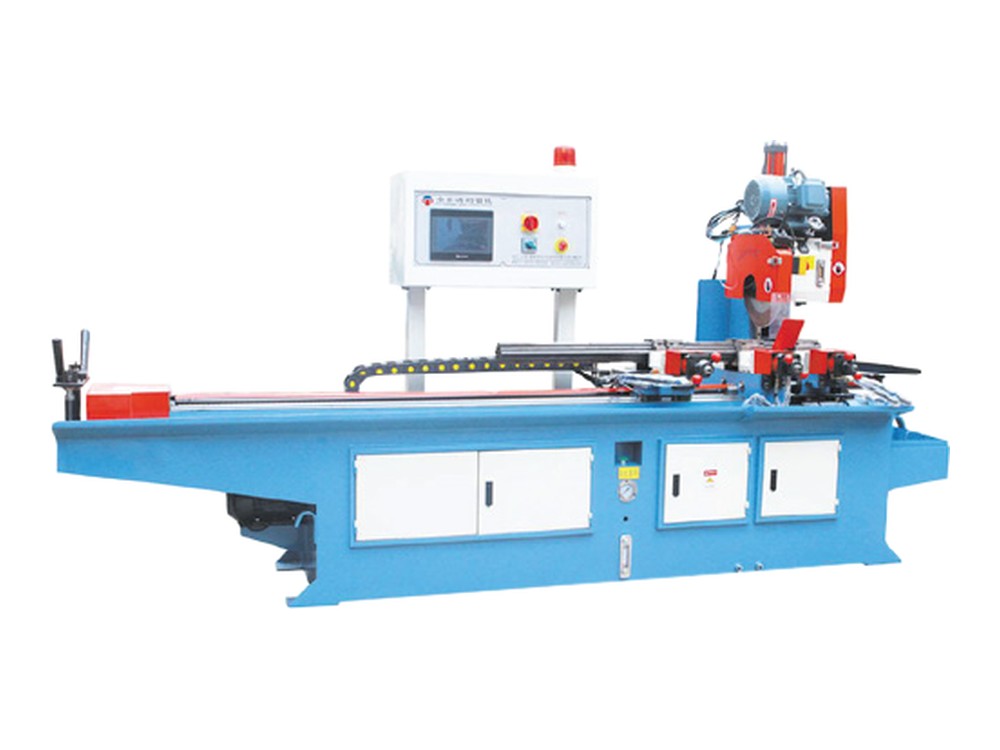

YT-425-CNC-ZZY-L
CNC 하이스 원형톱 절단기 (자동 자재 공급)
CNC Circular Saw with Auto Bar Feeder · 품목 100002008
01
자재 자동 공급 · 유압 자동 클램핑 — 연속으로 자릅니다자재 이송과 유압 클램핑이 함께 작동해 반복 절단에서 작업자가 조작하는 횟수가 줄어듭니다.
02
원형파이프 120 mm · 각파이프 100 mm · 봉재 Φ50 mm두꺼운 구조재를 자르는 작업에 알맞습니다.
03
1,550 kg 본체 — 부하가 큰 절단에서도 진동이 적습니다본체가 무거워 큰 단면에서도 절단면 직각도가 유지됩니다.
| 모델 | YT-425-CNC-ZZY-L |
|---|
| 사용 전원 | 380V |
|---|
| 소비 전력 | 4 kW |
|---|
| 공구 규격 | Φ300 ~ 450 mm |
|---|
| 가공 능력 | 원형파이프 120 mm / 각파이프 100 mm / 봉재 Φ50 mm |
|---|
| 기계 크기 | 2,900 × 1,200 × 2,100 mm |
|---|
| 중량 | 1,550 kg |
|---|
| 원산지 | 중국산 |
|---|
| 제품 상태 | 주문제작 · 수입 대행 |
|---|

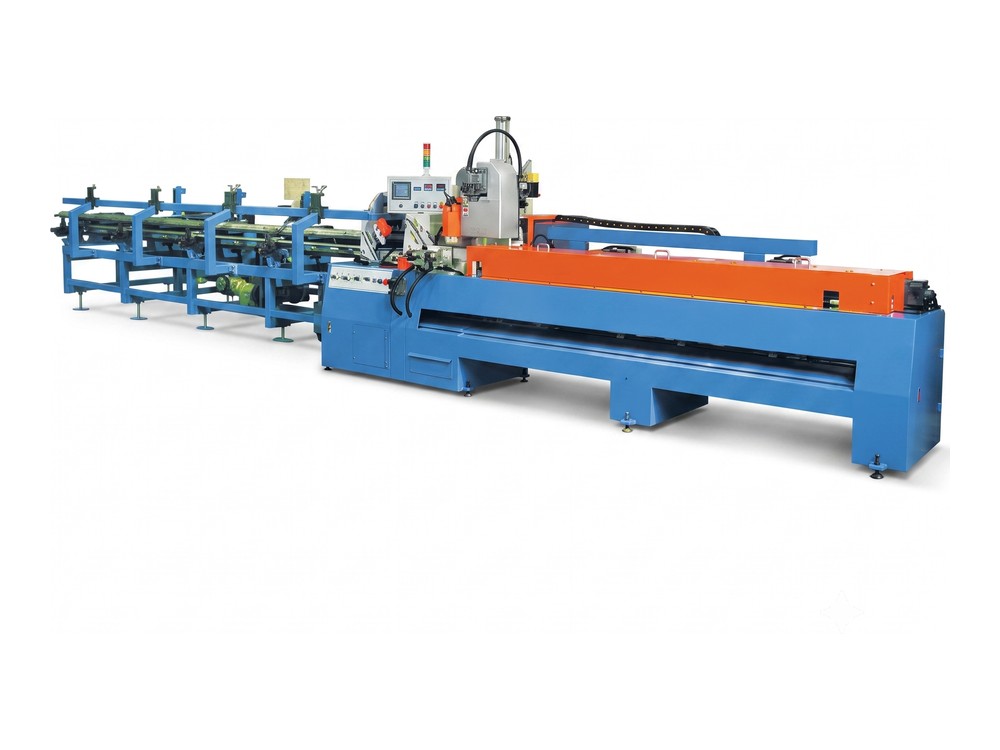

YT-6000-MM-CNC
CNC 하이스 원형톱 절단기 (9 m 롱베드)
CNC Circular Saw Machine (9m Long Bed) · 품목 100002009
01
9,000 mm 베드 — 긴 자재를 그대로 올립니다긴 자재를 미리 잘라 두지 않고 한 번에 올려 정해진 길이로 자를 수 있습니다.
02
5,000 kg — 12종 중 가장 무거운 본체본체가 무거워 긴 자재를 자를 때 진동이 적습니다.
03
가공 정밀도 ±0.05 mm 이내공압 3종(±0.1 mm 이내)보다 좁은 공차입니다.
| 모델 | YT-6000-MM-CNC |
|---|
| 사용 전원 | 380V |
|---|
| 소비 전력 | 4 kW |
|---|
| 절삭유 장치 | 펌프 60W |
|---|
| 구동 방식 | 유압 반자동 |
|---|
| 공구 규격 | Φ375 ~ 485 mm |
|---|
| 가공 능력 | 원형파이프 높이 90 mm / 사각파이프 높이 85 mm |
|---|
| 가공 정밀도 | ±0.05 mm 이내 |
|---|
| 기계 크기 | 9,000 × 2,000 × 2,000 mm |
|---|
| 중량 | 5,000 kg |
|---|
| 원산지 | 중국산 |
|---|
| 제품 상태 | 주문제작 · 수입 대행 |
|---|
Model Line-up
12종 한 표로 비교
하루 물량으로 수동 · 공압 · 유압 · CNC 중 구동 방식을 먼저 정하시고, 그다음 톱날 지름을 골라 주십시오.
· 중량과 외형은 본체 기준입니다. · 절단 능력은 소재와 두께에 따라 달라집니다 — 기종별 값은 각 제원표에서 확인하실 수 있습니다.
Order & Shipping
주문 · 출고 안내
납기·사양·소모품·전원·시연·사후 관리를 한자리에 모았습니다.
재고 · 납기
주문제작 · 수입 대행 기종입니다. 사양을 확정해 주시면 그 시점의 납기를 안내해 드립니다.
사양 확인
자르실 자재의 종류와 외경 · 두께를 알려 주시면 맞는 기종을 제안해 드립니다.
톱날 · 소모품
톱날과 밴드는 소모품입니다. 주요 규격은 재고를 두고 있으며, 없는 규격은 확인해서 납기를 알려 드립니다.
전원 · 에어 조건
설치 현장의 전기 용량을 미리 확인해 주십시오. 에어를 쓰는 기종은 에어 압력도 함께 확인해 주십시오. 필요한 값은 각 기종 제원표에 있습니다.
사전 시연
김해 전시장에서 진행합니다. 자르실 자재를 직접 가져오셔도 됩니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
사후 관리
수리는 기계를 입고받아 처리합니다. 소모·수리 부품을 재고로 보유하고 있습니다.
