Band Saw Machines
밴드로 자릅니다
절단 폭이 좁아 자재 손실이 적습니다
RF-270s · RF-300 Band Saw Machines
27mm 밴드로 0~60° 사선까지 자르는 소형기와, 최대 절단 직경 Φ300mm · 절단 폭 500mm까지 자르는 대형기입니다. 자르실 자재의 지름과 하루 물량을 알려 주시면 맞는 기종을 제안해 드립니다.
0 ~ 60° 각도 절단절단 직경 최대 Φ300 mm
기종 선정 · 견적 문의Line-up
이 페이지의 2종
자르실 자재의 지름에 따라 기종이 나뉩니다.

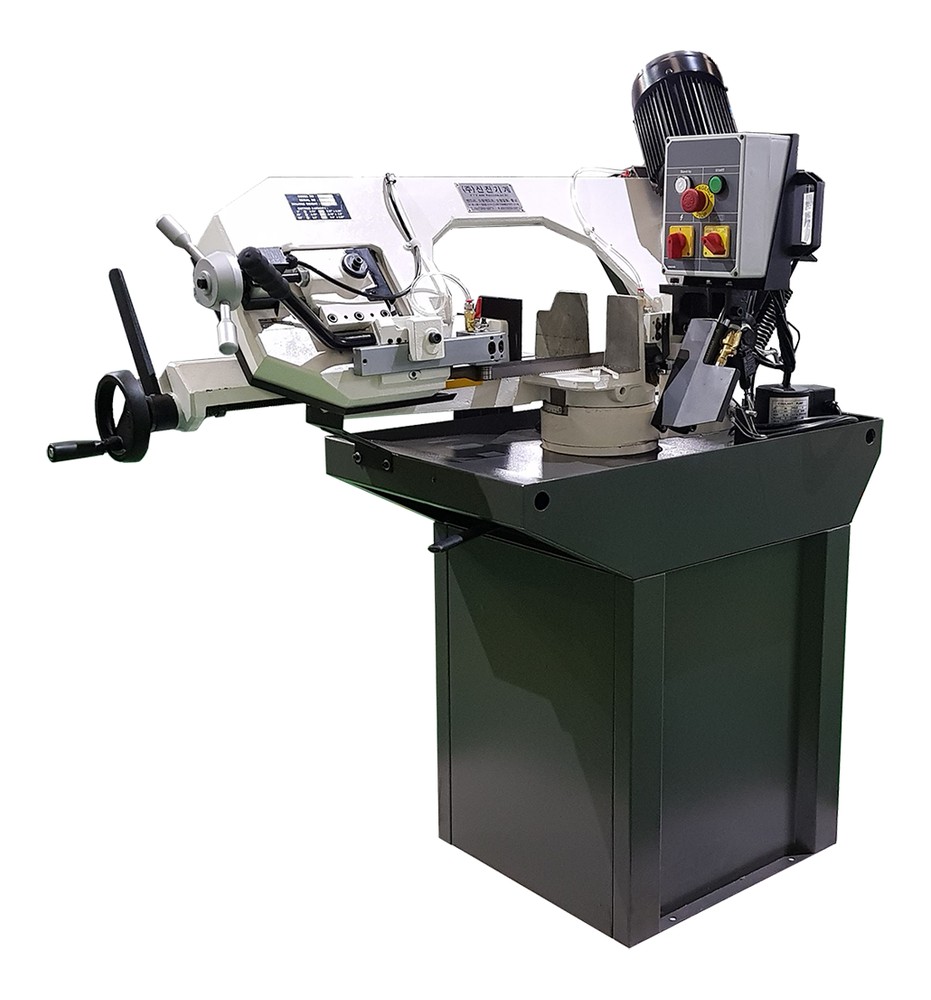

RF-270s — 27mm 밴드 · 0 ~ 60°

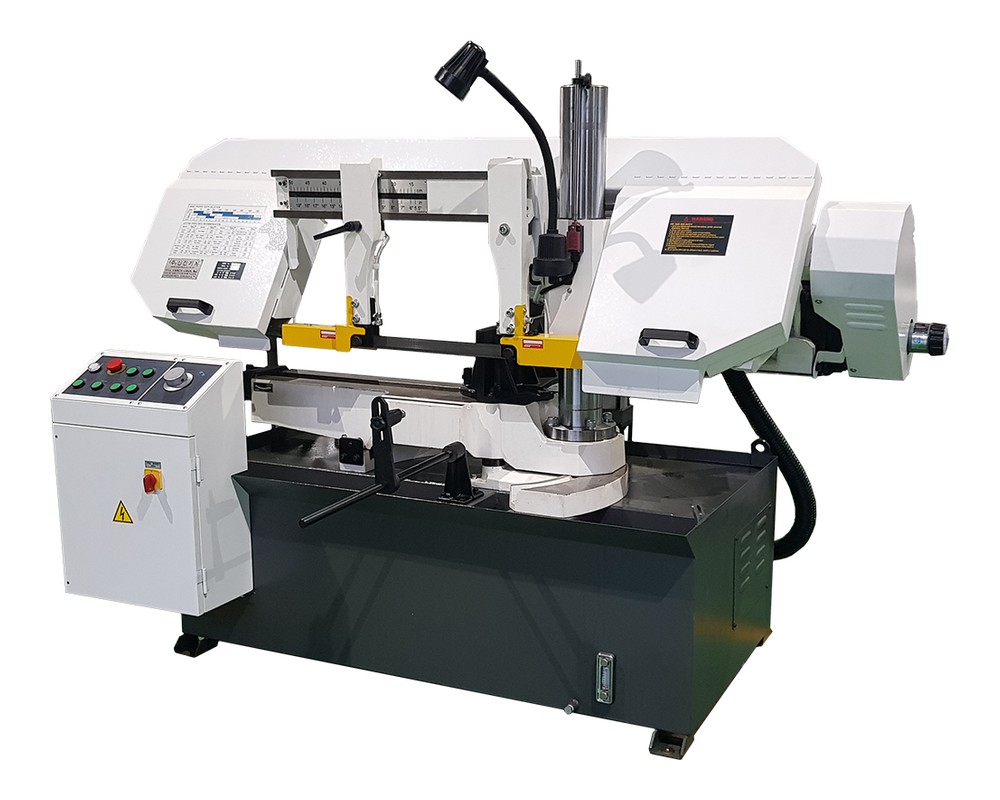

RF-300 — Φ300 · 폭 500 · 4단
RF-270s
실물 · 밴드쏘 절단기 가공과 납품 사진
RF-270s에 롤러다이를 연결해 저희 공장에서 잘라 본 사진과 고객 현장에 놓인 사진입니다. 사진 속 롤러다이는 별도 판매 품목이며 절단기 기본 구성에 포함되지 않습니다.

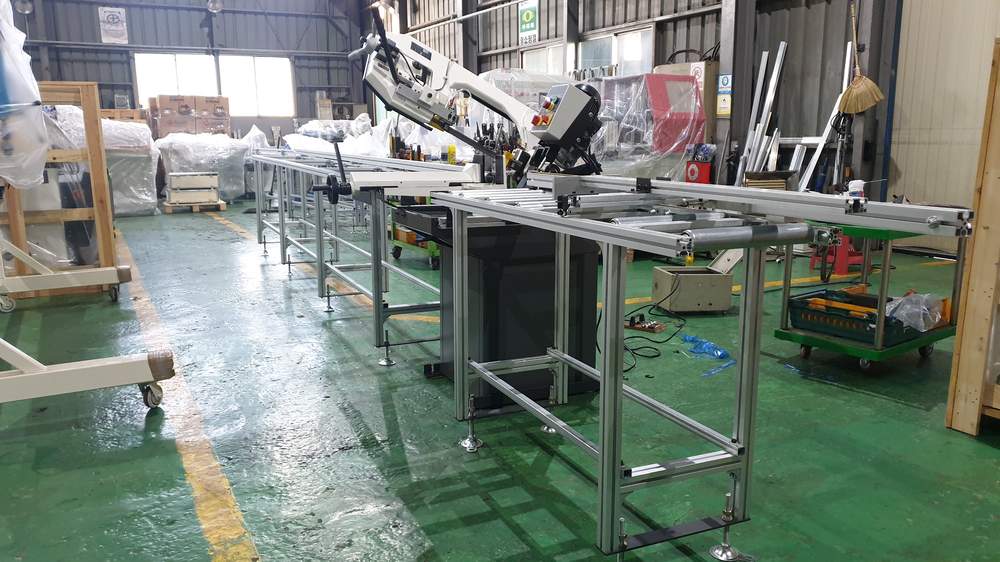

롤러다이를 붙인 RF-270s 절단 라인 (롤러다이 별도 판매)

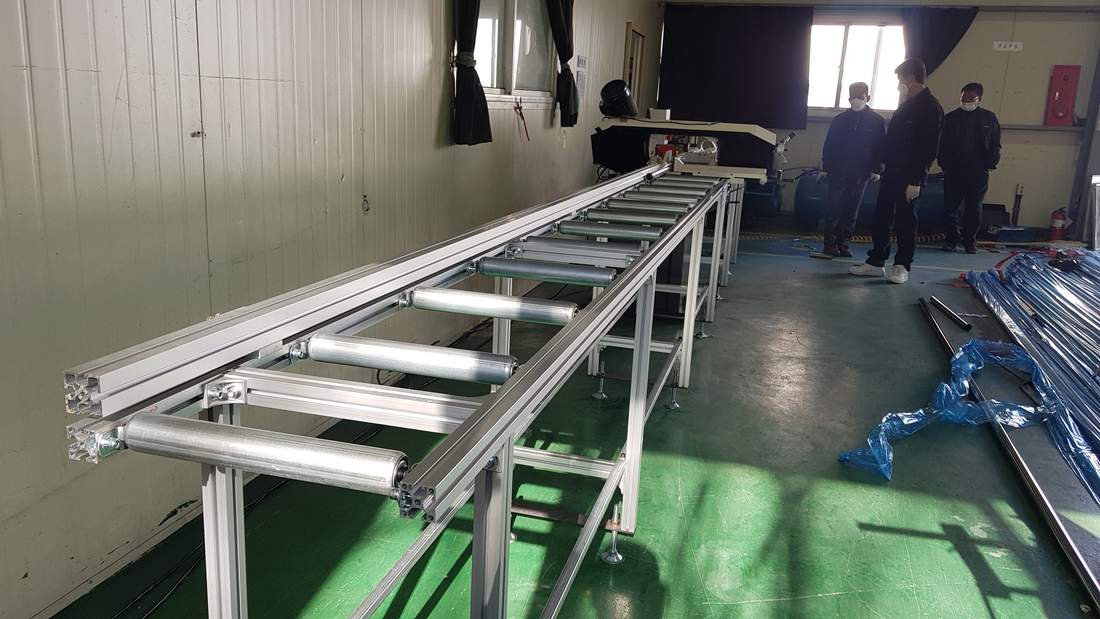

고객 현장에 설치한 롤러다이 (롤러다이 별도 판매)

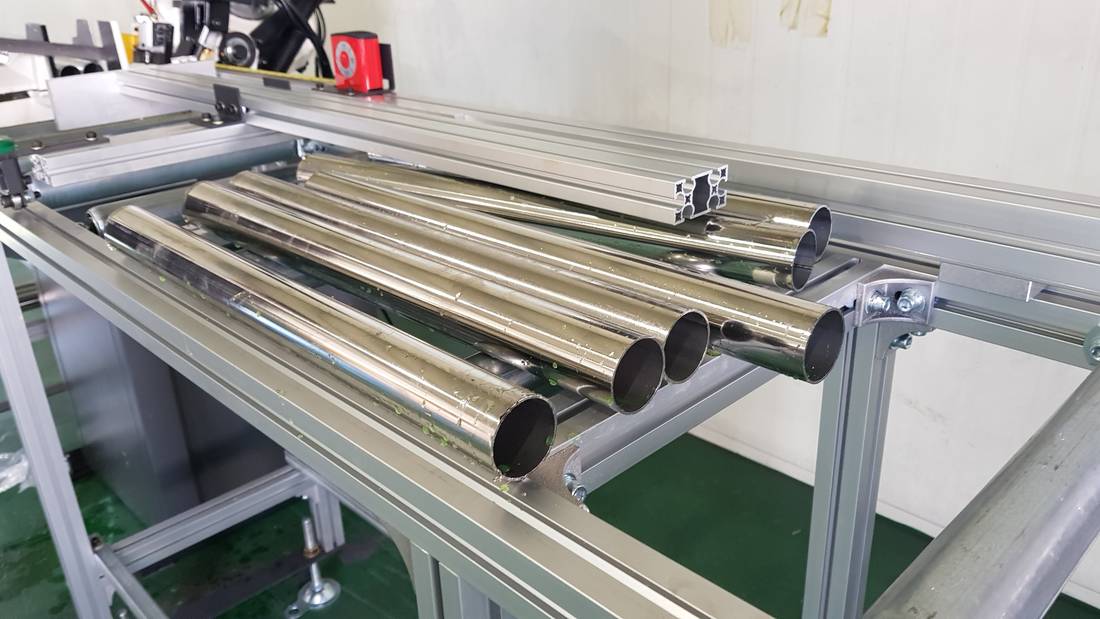

롤러다이 위에 올린 스테인리스 파이프 (롤러다이 별도 판매)

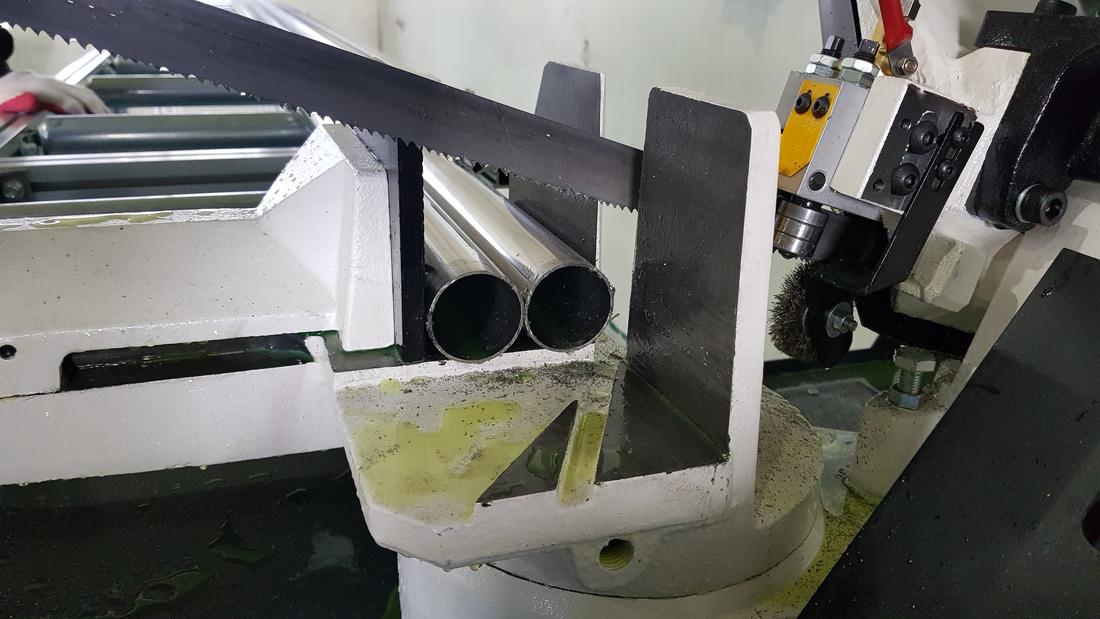

파이프를 고정한 바이스와 절삭유 받이
Index
이 페이지에서 찾으실 곳
기종과 주문 안내로 바로 이동하실 수 있습니다.
Video

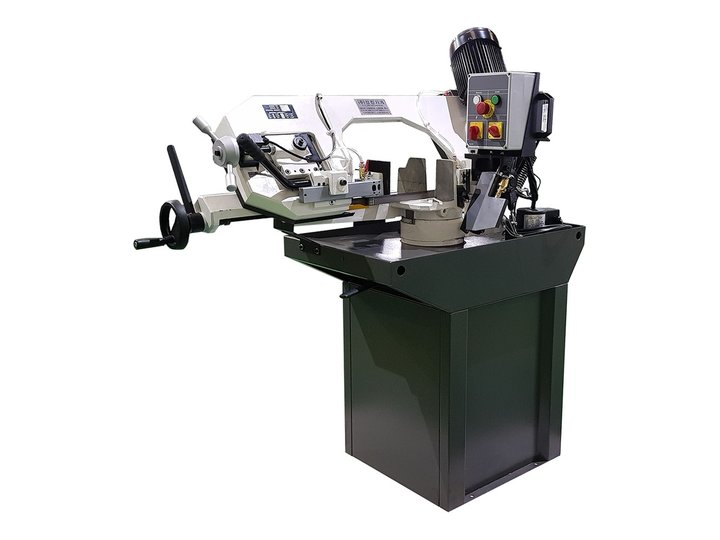

스테인리스 파이프 밴드쏘 설치 시운전 — 밴드쏘 절단기 2종 · 창호종합기계 유튜브 (롤러다이 별도 판매)
How to choose
두 기종은 자를 수 있는 자재 크기가 다릅니다
자르실 자재의 지름에 따라 기종이 나뉩니다.
가벼운 파이프 · 작은 환봉
RF-270s입니다. 본체가 205 kg이고 폭이 510 mm여서 좁은 자리에도 놓을 수 있습니다.
사선 절단도 함께 한다
RF-270s입니다. 직각과 0~60° 사선 절단을 한 대에서 할 수 있습니다.
굵은 환봉 · 넓은 평강
RF-300입니다. 최대 절단 직경 Φ300mm, 최대 절단 폭 500mm까지 자를 수 있습니다.
소재가 여러 가지
RF-300은 4단 변속으로 강재와 비철에 맞춰 밴드 속도를 바꿀 수 있습니다.
절단면이 매끄러워야 한다
두 기종 모두 절삭유 장치가 기본입니다. 가공열을 낮춰 절단면을 매끄럽게 합니다.
자재 손실을 줄여야 한다
밴드는 절단 폭이 좁습니다. 원형톱보다 없어지는 자재가 적습니다.
Why it matters
자를 때마다 톱날 두께만큼 자재가 없어집니다
밴드쏘는 밴드 두께가 1 mm 안팎이라 원형톱보다 없어지는 자재가 적습니다. 같은 길이의 원자재에서 나오는 개수가 달라지므로, 단가가 높은 소재를 많이 사용하실수록 차이가 커집니다. 대신 절단 속도는 원형톱이 빠릅니다. 자재 값과 하루 물량을 함께 따져 기종을 고르시는 것이 좋습니다.
RF-270s
밴드쏘 절단기 (0~60° 각도)
Band Saw Machine · 품목 100001001
01
밴드 27 × 0.9 × 2,450 mm — 절단 폭이 좁아 자재 손실이 적습니다밴드 두께가 0.9 mm여서 한 번 자를 때 없어지는 자재가 적습니다.
02
0 ~ 60° 각도 절단 — 직각과 사선을 한 대에서0~60° 범위에서 각도를 바꿔 가며 한 대로 직각과 사선을 절단할 수 있습니다.
03
절삭유 장치 기본 장착 — 밴드 수명이 길어집니다가공열을 낮춰 밴드 마모와 절단면 거칠기를 함께 줄입니다.
| 모델 | RF-270s |
|---|
| 사용 전원 | 380V |
|---|
| 소비 전력 | 1.1 kW (1.5 마력) |
|---|
| 공구 규격 | 27 × 0.9 × 2,450 mm |
|---|
| 밴드 속도 | 60Hz 106 m/min · 50Hz 88 m/min |
|---|
| 기계 크기 | 1,420 × 510 × 1,380 mm |
|---|
| 중량 | 205 kg |
|---|
| 원산지 | 대만산 |
|---|
| 제품 상태 | 주문제작 · 수입 대행 |
|---|
RF-300
대형 밴드쏘 절단기 (4단 변속)
Heavy Duty Band Saw Machine · 품목 100001002
01
절단 직경 Φ300 mm · 절단 폭 500 mm — 대형 환봉과 넓은 평강최대 직경 Φ300 mm, 최대 폭 500 mm까지 한 대로 자를 수 있습니다.
02
4단 변속 — 소재별로 밴드 속도를 바꿉니다밴드 속도를 60Hz 기준 26 · 48 · 69 · 100 m/min 네 단계로 바꿔 강재와 비철에 맞출 수 있습니다.
03
700 kg 프레임 — 절단 중 진동이 적습니다본체가 무거워 절단면 직각도를 유지하고 밴드 수명을 늘리는 데 유리합니다.
| 모델 | RF-300 |
|---|
| 사용 전원 | 380V 삼상 |
|---|
| 소비 전력 | 2.2 kW |
|---|
| 밴드 속도 | 60Hz 26 / 48 / 69 / 100 m/min · 50Hz 22 / 40 / 58 / 84 m/min |
|---|
| 공구 규격 | 34 × 1.1 × 3,950 mm |
|---|
| 가공 · 절단 능력 | 절단 직경 최대 300 mm · 최대 폭 500 mm |
|---|
| 기계 크기 | 2,057 × 1,080 × 1,384 mm |
|---|
| 중량 | 700 kg |
|---|
| 원산지 | 대만산 |
|---|
| 제품 상태 | 주문제작 · 수입 대행 |
|---|
Model Line-up
2종 한 표로 비교
자르실 자재의 지름을 먼저 보시고, 사선 절단이 필요한지에 따라 골라 주십시오.
| # | 모델 | 밴드 · 범위 | 능력 · 중량 |
|---|
 | 1 | RF-270s | 27mm 밴드 · 0 ~ 60° | 밴드 속도 106 m/min · 205 kg |
 | 2 | RF-300 | Φ300 · 폭 500 · 4단 | 직경 Φ300 · 700 kg |
· 중량과 외형은 본체 기준입니다. · 절단 능력은 소재와 두께에 따라 달라집니다 — 기종별 값은 각 제원표에서 확인하실 수 있습니다.
Order & Shipping
주문 · 출고 안내
납기·사양·소모품·전원·시연·사후 관리를 한자리에 모았습니다.
재고 · 납기
주문제작 · 수입 대행 기종입니다. 사양을 확정해 주시면 그 시점의 납기를 안내해 드립니다.
사양 확인
자르실 자재의 종류와 외경 · 두께를 알려 주시면 맞는 기종을 제안해 드립니다.
톱날 · 소모품
톱날과 밴드는 소모품입니다. 주요 규격은 재고를 두고 있으며, 없는 규격은 확인해서 납기를 알려 드립니다.
전원 · 에어 조건
설치 현장의 전기 용량을 미리 확인해 주십시오. 에어를 쓰는 기종은 에어 압력도 함께 확인해 주십시오. 필요한 값은 각 기종 제원표에 있습니다.
사전 시연
김해 전시장에서 진행합니다. 자르실 자재를 직접 가져오셔도 됩니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
사후 관리
수리는 기계를 입고받아 처리합니다. 소모·수리 부품을 재고로 보유하고 있습니다.
