CNC400 루터기 WTMM-CNC-400, 고객 공장 납품 설치와 첫 가공 세팅

CNC ROUTER WTMM-CNC-400 · DELIVERY · INSTALLATION · FIRST SETTING

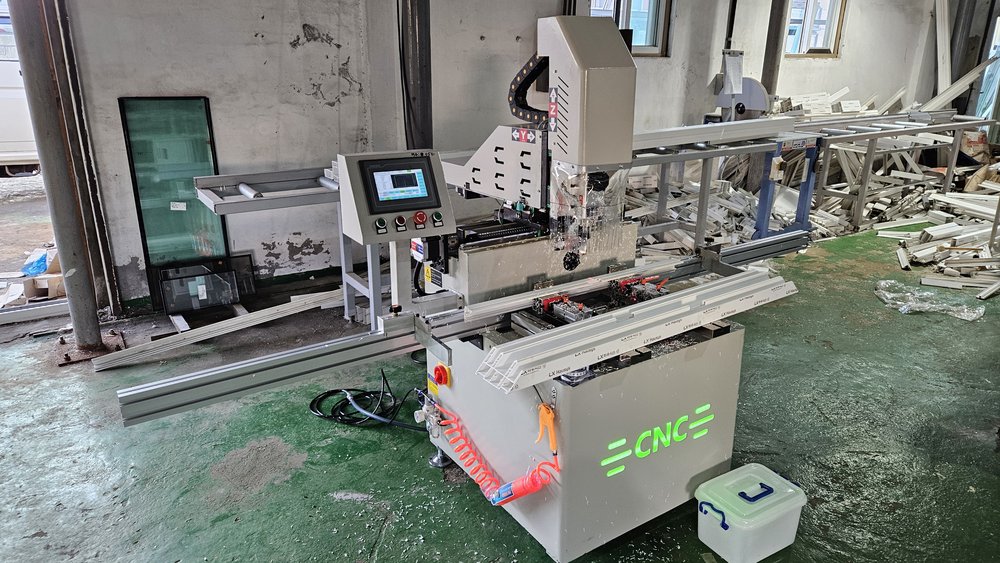

X축 400mm의 CNC 루터 가공기 WTMM-CNC-400을 한 창호업체 공장에 납품해 설치했습니다. 지게차로 내려 공장 안에 자리를 잡고, 분전반에 전원을 연결한 뒤 레이저 십자선으로 가공 위치를 맞춰 프로파일에 구멍을 가공했습니다.

납품 설치 · 가공 세팅WTMM-CNC-400레이저 위치 맞춤

400mm

X축 구간

±0.15mm

위치 정밀도

2.2kW

스핀들 출력

Delivery

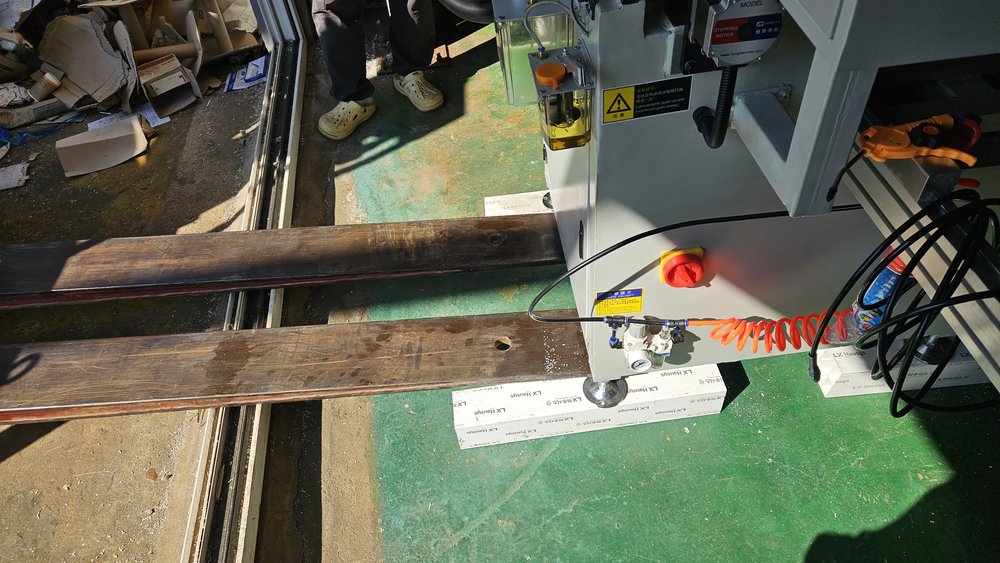

지게차로 내려 공장 안에 자리를 잡았습니다

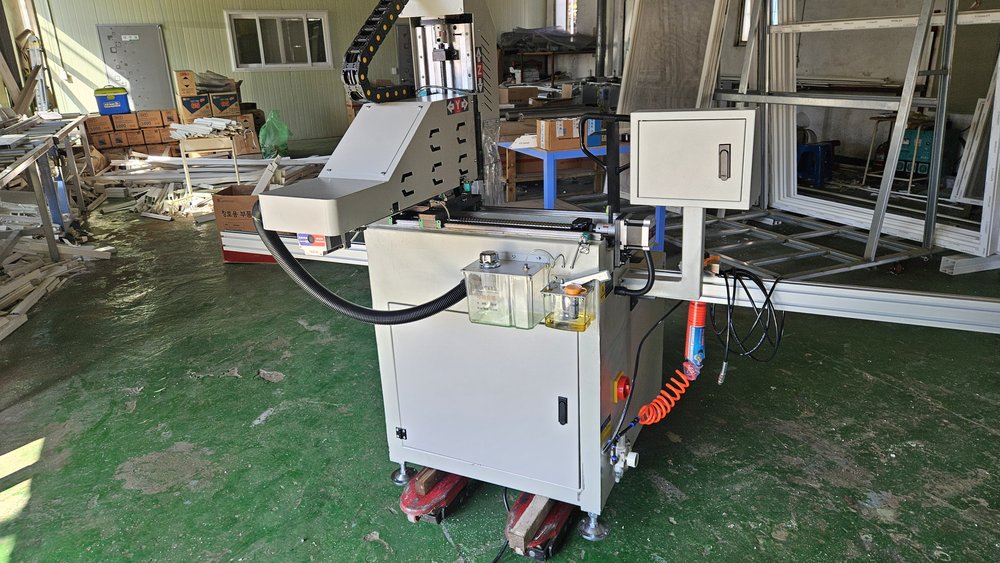

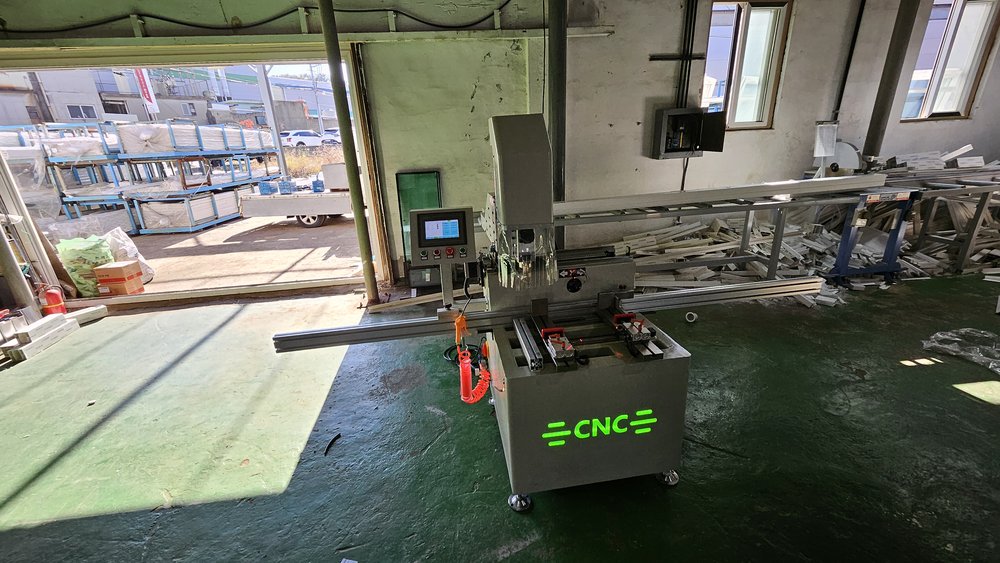

화물차에서 지게차로 기계를 내리고, 이동 받침에 올려 공장 안 자리로 옮겼습니다. 자리를 잡은 뒤 기계 양쪽으로 자재 받침대를 이었습니다.

Power & Setting

전원을 잇고 조작 화면을 세팅했습니다

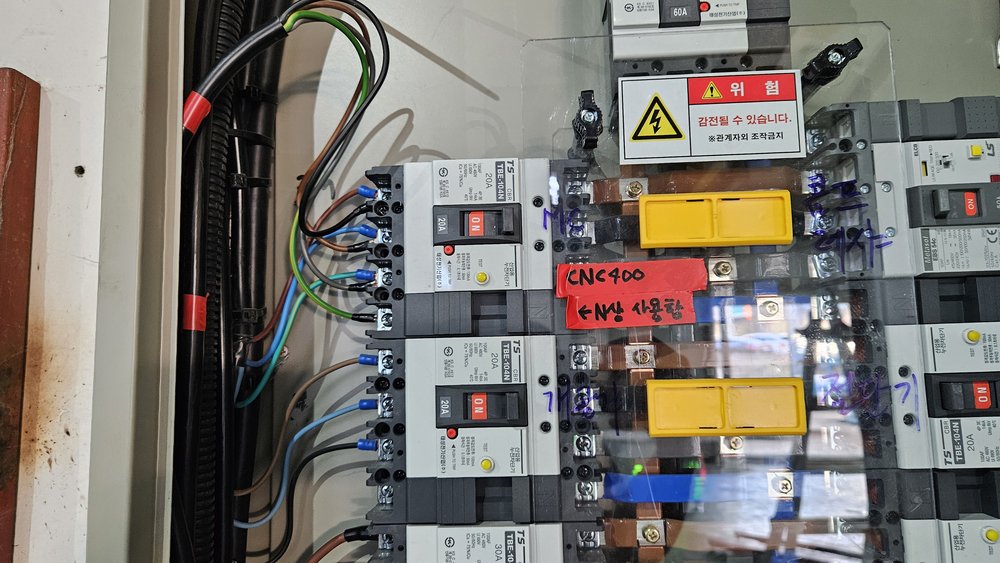

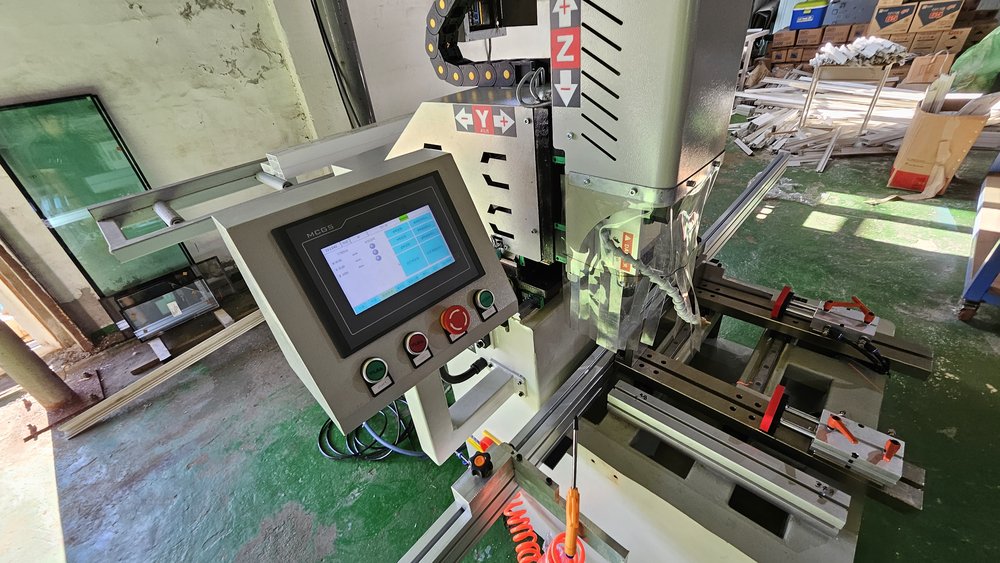

공장 분전반의 차단기 한 칸에 「CNC400」 표시를 붙여 기계 전원을 연결했습니다. 터치 조작 화면 옆에 축 방향 표시가 있고, 자재는 공압 클램프로 고정합니다.

① 전원 연결

분전반 차단기에 CNC400 표시를 붙이고 기계 전원을 이었습니다.

② 조작 화면

터치 화면에서 가공 파일을 불러와 작업합니다.

③ 자재 고정

프로파일은 공압 클램프 두 세트로 고정합니다.

Machining

레이저로 위치를 맞추고 구멍을 가공했습니다

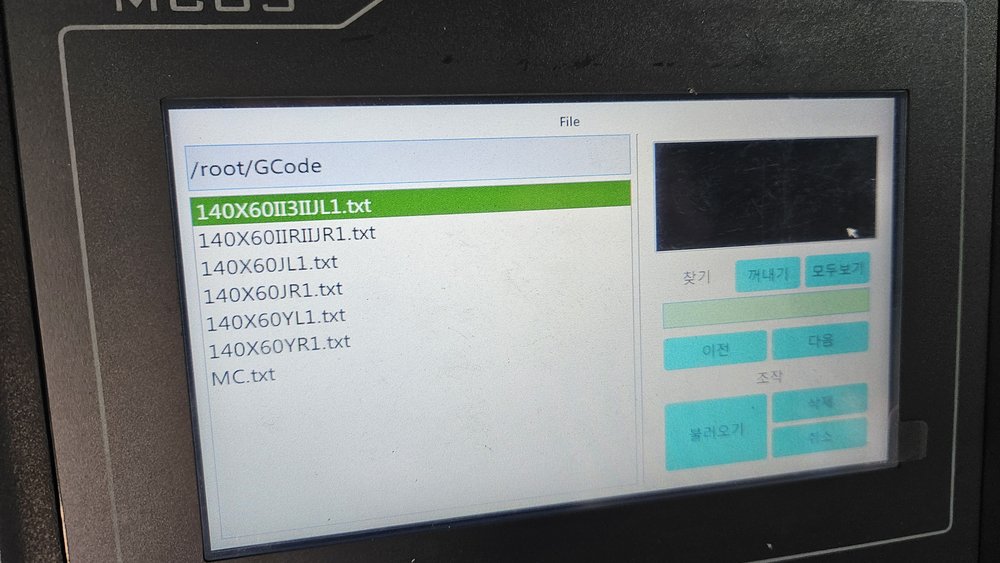

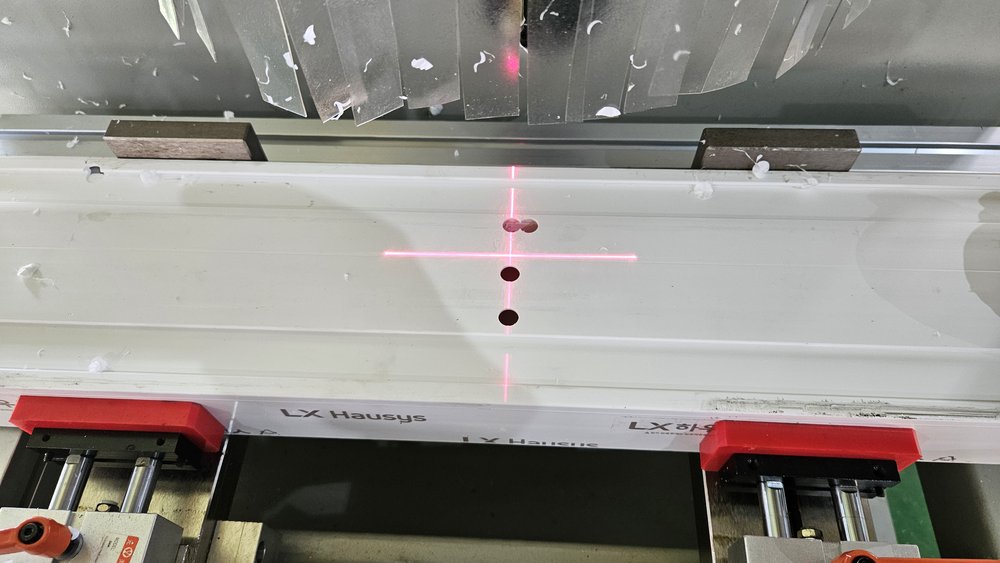

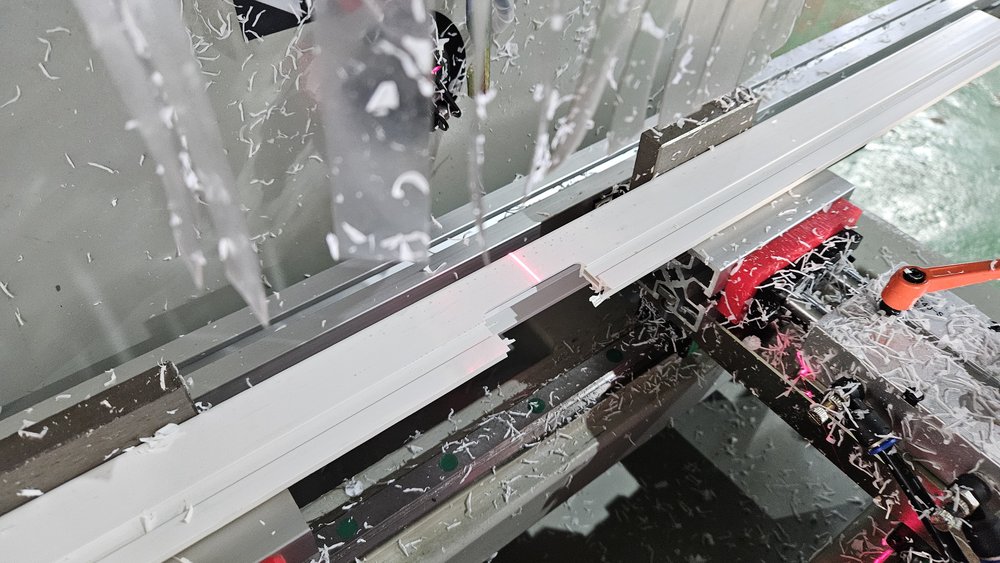

LX하우시스 프로파일을 클램프로 고정하고, 레이저 십자선을 가공 위치에 맞춘 뒤 구멍을 가공했습니다. 가공 파일은 프로파일 규격별로 나눠 조작 화면 목록에 넣어 두었습니다.

Summary

WTMM-CNC-400 납품 설치와 가공 세팅

장비	CNC 루터 가공기 WTMM-CNC-400
가공 구간	X축 400 / Y축 150(300) / Z축 150mm · ±0.15mm
설치	지게차 하차 · 이동 받침으로 자리 잡기 · 양쪽 자재 받침대 연결
전원	공장 분전반 차단기에 CNC400 표시 후 연결
세팅	레이저 십자선으로 가공 위치 맞춤 · 프로파일 구멍 가공 · 규격별 가공 파일 목록

CNC 루터기WTMM-CNC-400납품 설치레이저 위치 맞춤
