Self-Repair · 탭 콜렛 척 · GT12 · 콜렛 교체

탭 콜렛은 어떻게 바꾸나요?

TAP COLLET CHUCK · GT12 COLLET CHANGE

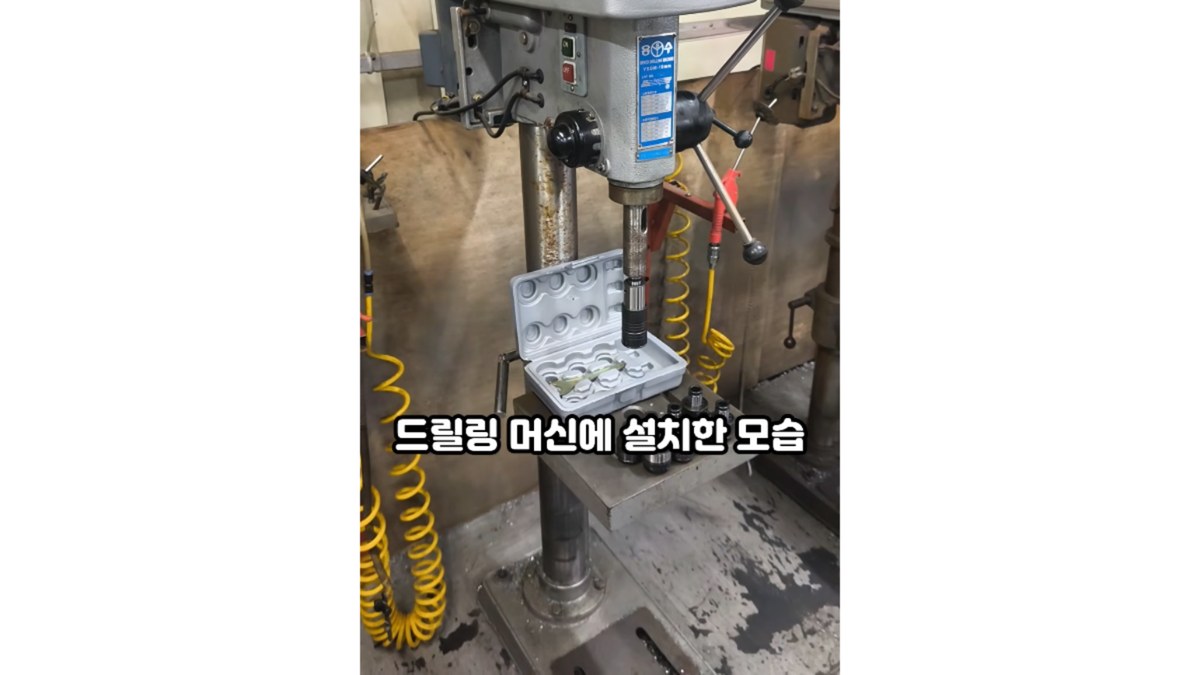

GT12 탭 콜렛 척은 홀더를 스핀들에 그대로 두고 콜렛만 바꿔 끼우면 다른 크기의 탭을 쓸 수 있습니다. 서보 탭핑기와 드릴링 머신 모두 같은 방법입니다. 탭과 같은 크기가 적힌 콜렛을 골라 끝까지 밀어 넣고 당겨서 확인합니다.

콜렛 교체4단계탭 콜렛 척

직접 하기 어려우면 문의 다른 안내 보기

4단계

바꾸는 순서

M3~M16

맞는 탭 크기

9개

세트 구성

GT12

콜렛 척 규격

Safety

작업 전 꼭 지켜 주세요

⚠ 안전 수칙

전원을 끄고 스핀들이 완전히 멈춘 것을 확인한 뒤 시작합니다.
장갑은 콜렛을 바꿀 때만 끼고, 기계를 작동할 때는 벗습니다. 장갑이 회전하는 스핀들에 감길 수 있습니다.
콜렛을 끼운 뒤에는 손으로 당겨 빠지지 않는지 꼭 확인합니다.

콜렛 바꾸기는 직접 하실 수 있습니다.콜렛이 끝까지 들어가지 않거나 걸리지 않으면 문의해 주세요.

Video

콜렛 바꾸기 영상

영상

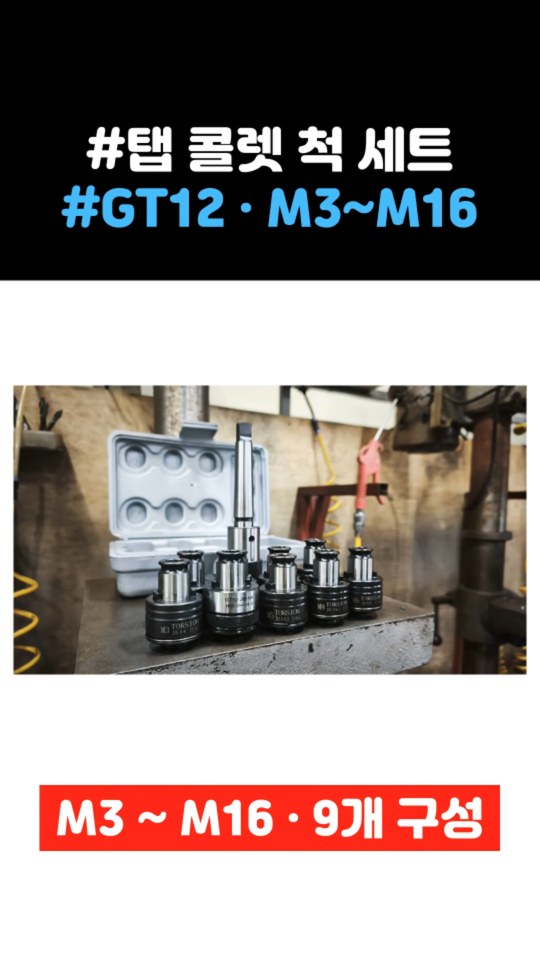

GT12 탭 콜렛 척 세트 콜렛 바꿔 끼우기 — 창호종합기계 유튜브

Steps

탭 콜렛 바꾸기 — 4단계

순서대로 해 주세요. 단계 사진은 위 영상에서 뽑은 장면입니다.

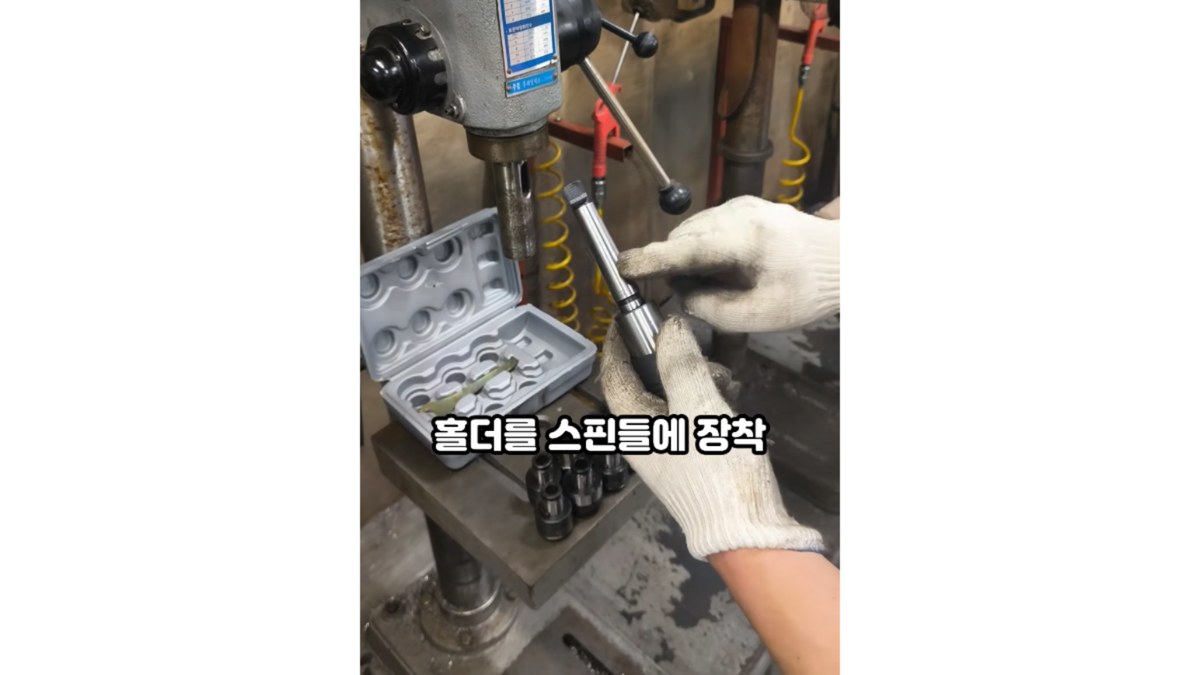

STEP 1

홀더를 스핀들에 끼워 주세요

전원을 끄고 스핀들이 완전히 멈춘 것을 확인한 뒤, 콜렛 척 홀더를 스핀들에 끝까지 끼웁니다. 탭 크기가 바뀌면 홀더는 그대로 두고 콜렛만 바꿉니다.

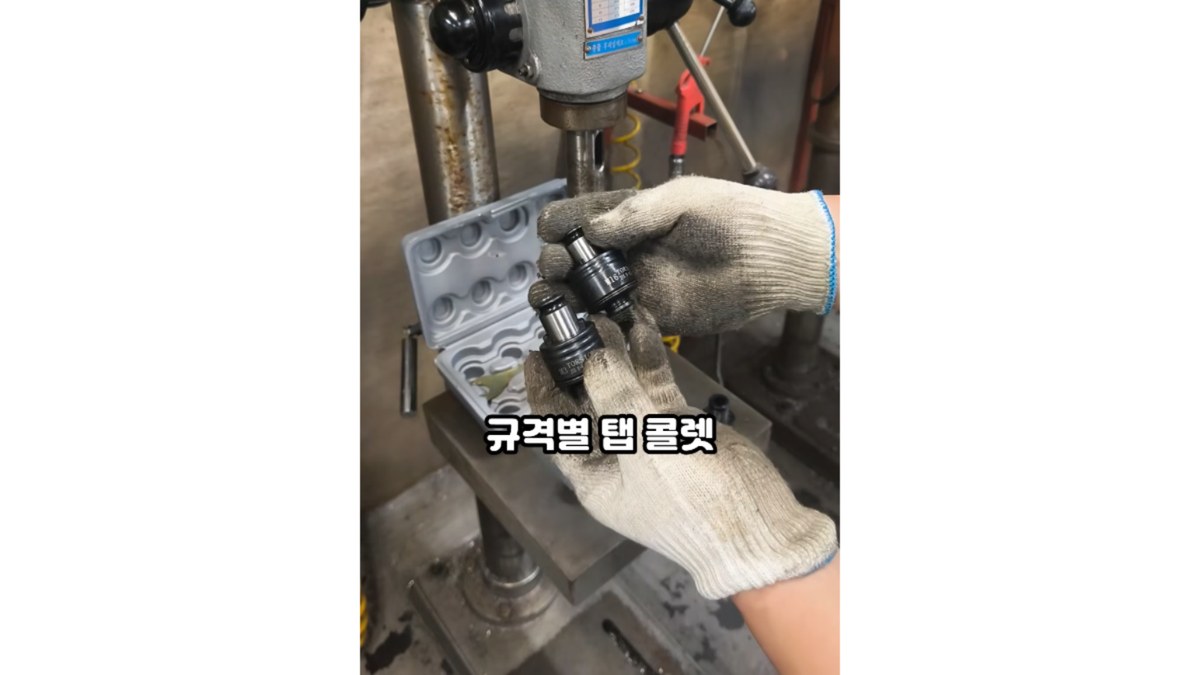

STEP 2

탭 크기에 맞는 콜렛을 골라 주세요

콜렛 몸통에 탭 크기가 적혀 있습니다. 쓸 탭과 같은 크기가 적힌 콜렛을 고릅니다. GT12 세트는 M3~M16 9개로 구성되며 JIS · ISO · DIN 규격 탭에 맞습니다.

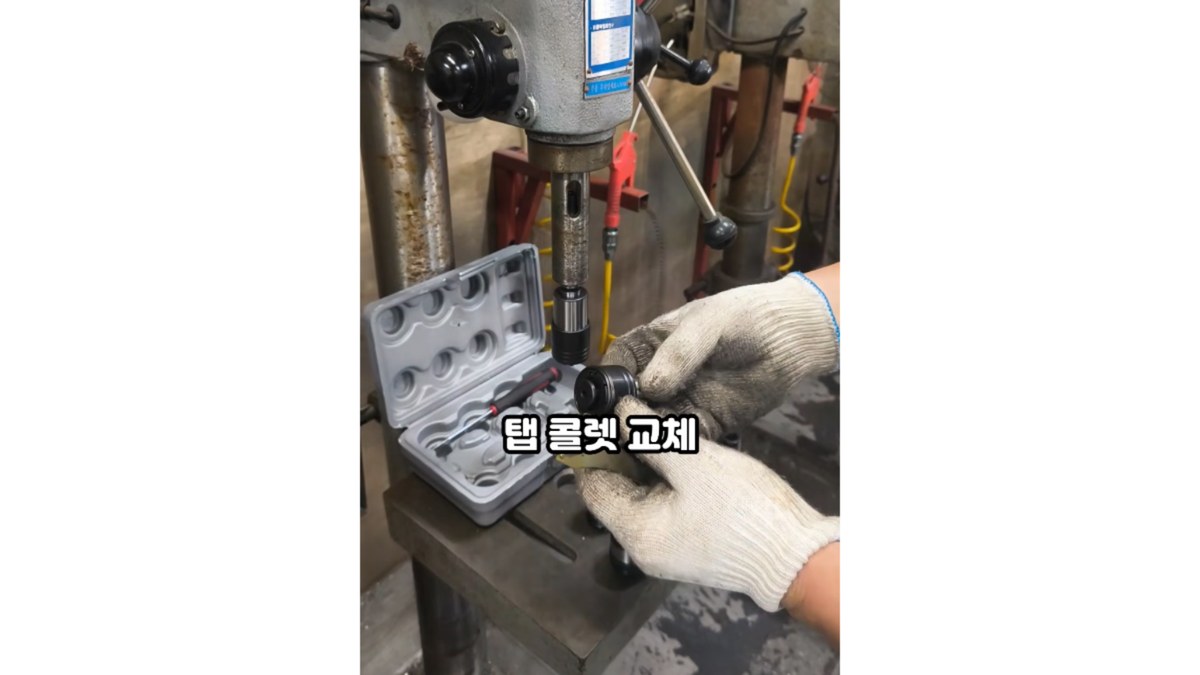

STEP 3

콜렛에 탭을 넣어 주세요

탭 자루의 네모난 끝을 콜렛 안 네모 구멍에 맞춰 끝까지 넣습니다.

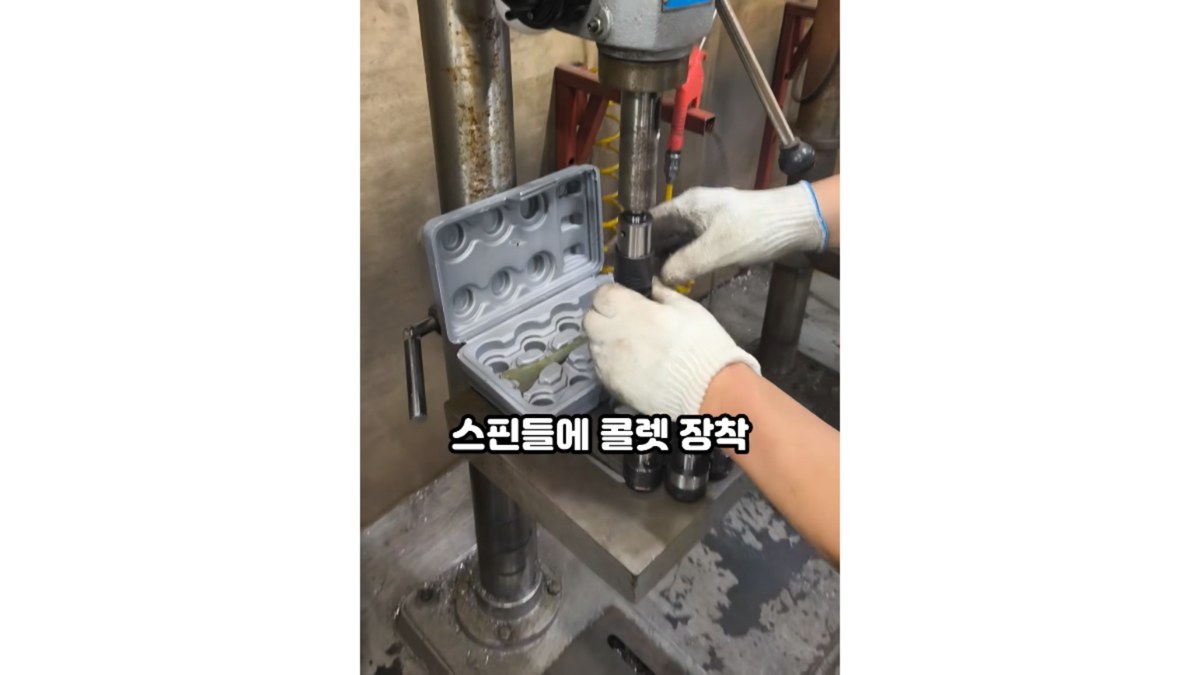

STEP 4

콜렛을 홀더에 끼우고 확인해 주세요

콜렛을 홀더 아래에서 끝까지 밀어 넣어 걸리는 느낌이 나면 됩니다. 손으로 당겨 빠지지 않는지 확인합니다. 다른 크기로 바꿀 때는 홀더 아래 바깥 링을 위로 밀어 올리면 콜렛이 분리됩니다.

탭 작업 중 탭이 미끄러져 구멍 끝까지 가공되지 않으면 탭 콜렛 토크 조절 글에서 방법을 보실 수 있습니다. 콜렛 세트와 홀더는 탭 콜렛 척 전 품목 페이지에서 보실 수 있습니다.
