Self-Repair · PVC 개공기 · 가공금형 · 금형 탈부착

PVC 개공기 금형은 어떻게 다나요?

PVC PUNCHING MACHINE · DIE MOUNTING

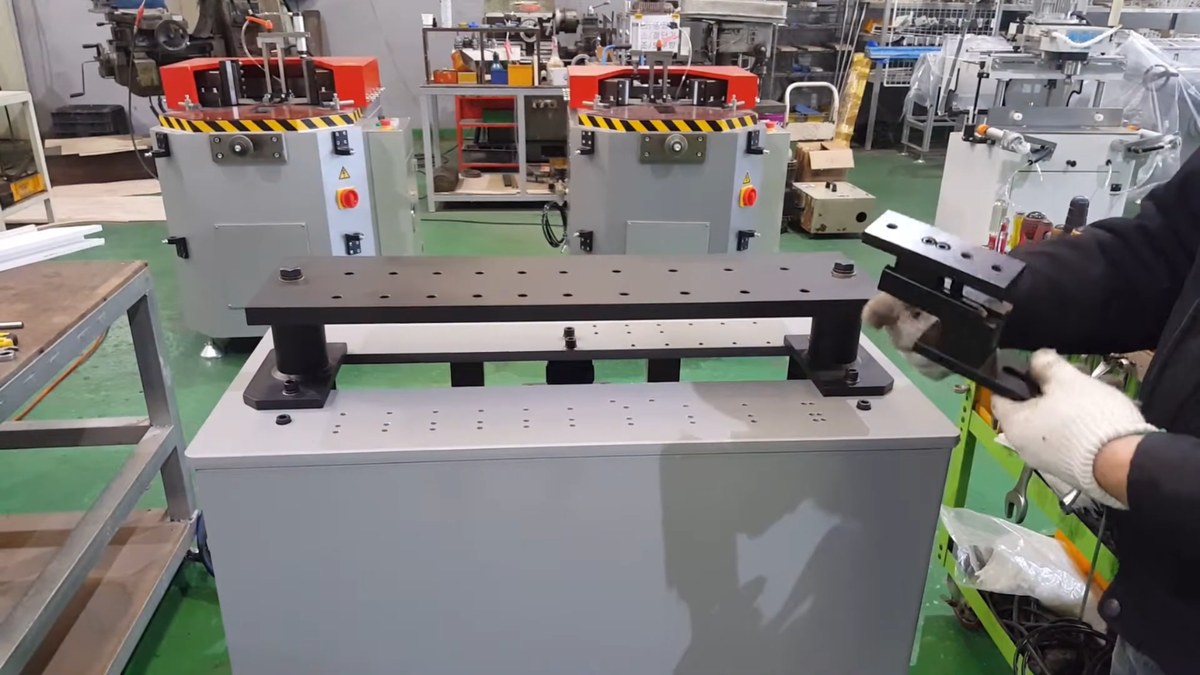

롤러 개공기·MC 개공기·프레스 개공기 모두 같은 순서로 금형을 답니다. 새 금형을 받으시면 직접 다실 수 있습니다. 금형끼리 한 번이라도 부딪치면 다시 쓸 수 없으니, 에어를 빼고 손으로 움직이면서 위아래 금형의 가운데를 먼저 맞춘 뒤 조여 주세요.

금형 탈부착6단계PVC 개공기

직접 하기 어려우면 문의 다른 안내 보기

6단계

다는 순서

에어 빼기

작업 전 조건

가운데

먼저 맞출 곳

육각 렌치

필요한 공구

Safety

작업 전 꼭 지켜 주세요

⚠ 안전 수칙

전원을 끄고 에어를 잠근 뒤, 남은 에어를 빼고 시작합니다. 헤드는 손으로 움직입니다.
볼트를 처음부터 세게 조이지 않습니다. 위아래 금형이 틀어진 채 조이면 금형끼리 부딪칩니다.
금형끼리 한 번이라도 부딪치면 다시 쓸 수 없습니다. 부딪친 금형은 새로 제작해야 하니 문의해 주세요.

금형 탈부착은 직접 하실 수 있습니다.위아래 가운데가 맞지 않으면 조이지 말고 먼저 문의해 주세요.

Video

금형 탈부착 영상

영상

PVC 개공기 금형 탈부착 요령 — 창호종합기계 유튜브

Steps

PVC 개공기 금형 탈부착 — 6단계

순서대로 해 주세요. 단계 사진은 위 영상에서 뽑은 장면입니다.

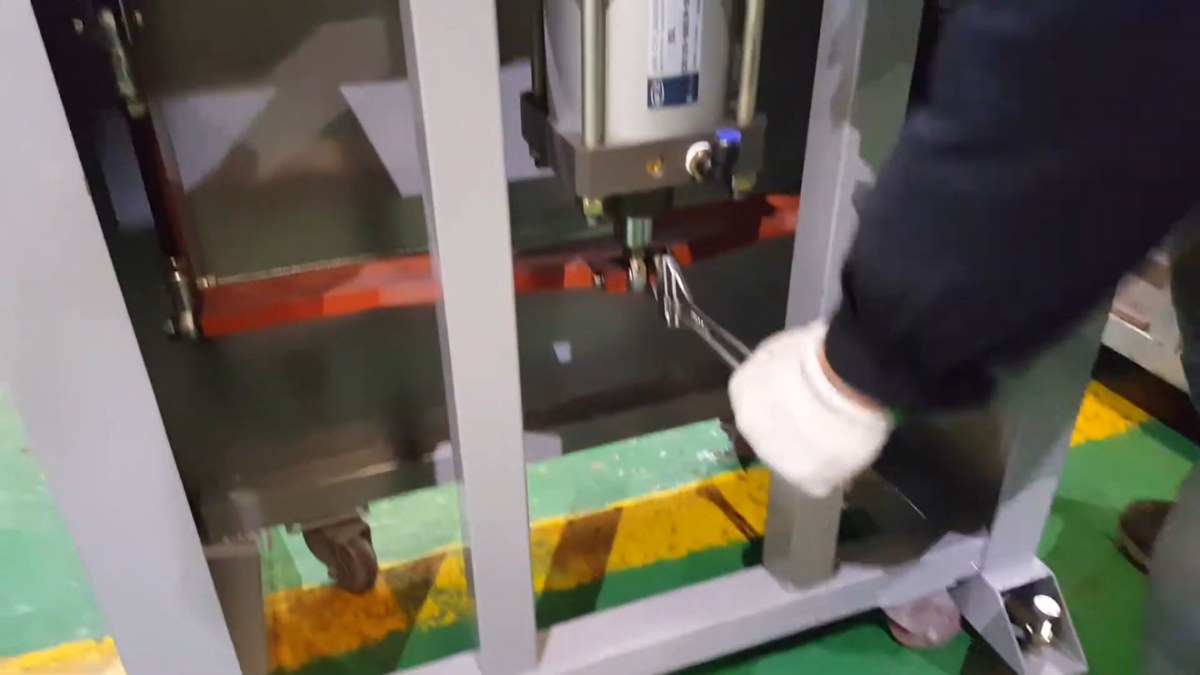

STEP 1

에어를 빼고 헤드를 손으로 움직이게 해 주세요

전원을 끄고 에어를 잠근 뒤 남은 에어를 모두 뺍니다. 에어가 빠지면 뒤쪽 실린더로 헤드를 손으로 올리고 내릴 수 있습니다.

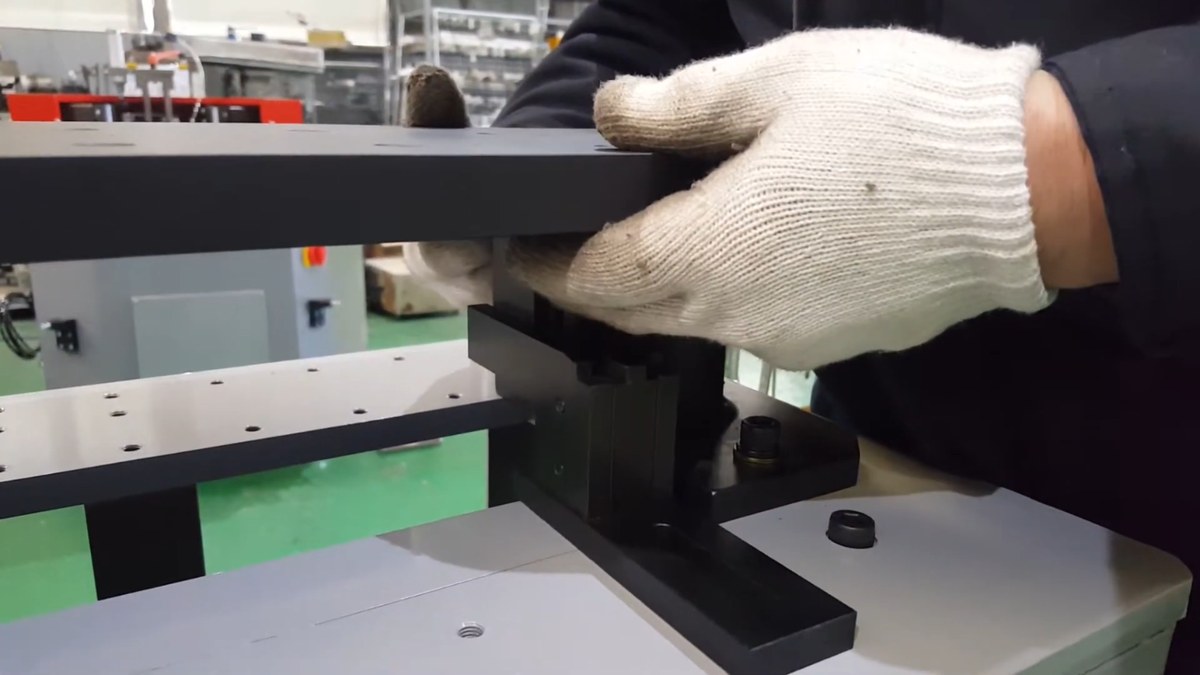

STEP 2

헤드를 내리고 금형 위치를 맞춰 주세요

헤드를 내린 상태에서 금형을 끼우고, 위 판과 아래 판의 볼트 구멍이 대략 맞는 위치를 찾습니다.

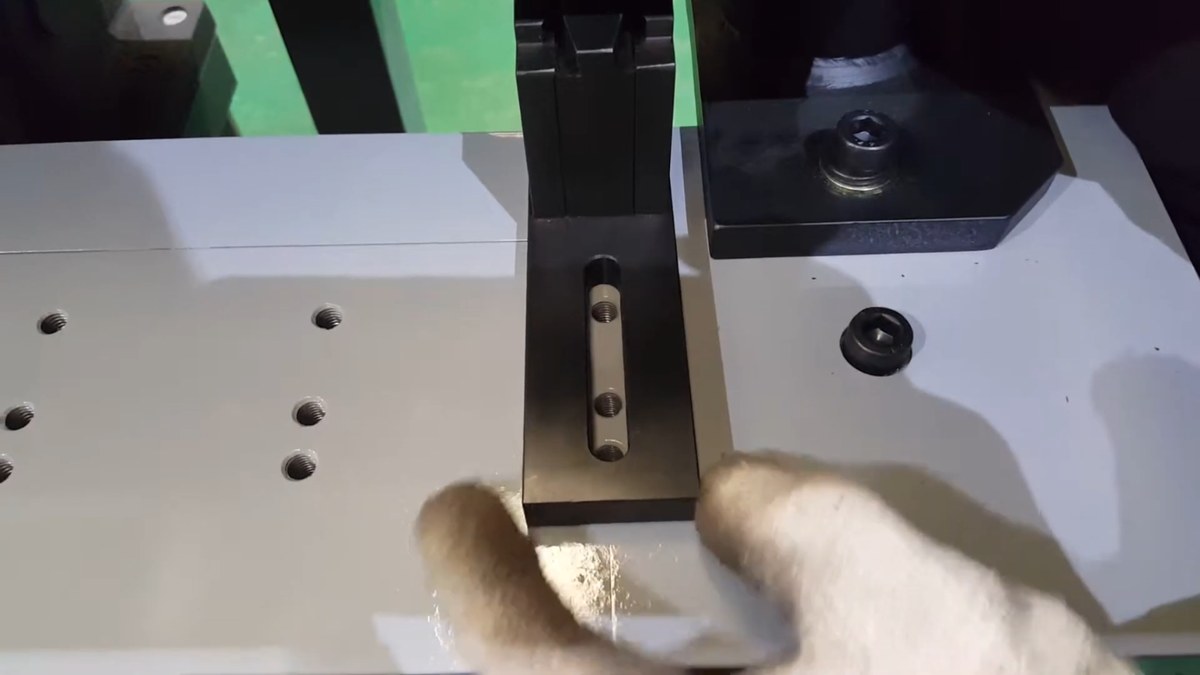

STEP 3

아래 금형을 흔들어 가운데를 맞춰 주세요

위쪽 볼트 구멍을 먼저 맞춥니다. 그다음 아래 금형을 살살 흔들면서 위 금형과 가운데가 맞는 자리를 찾습니다. 이 상태에서 바로 세게 조이면 위아래 금형이 틀어져 서로 부딪칩니다.

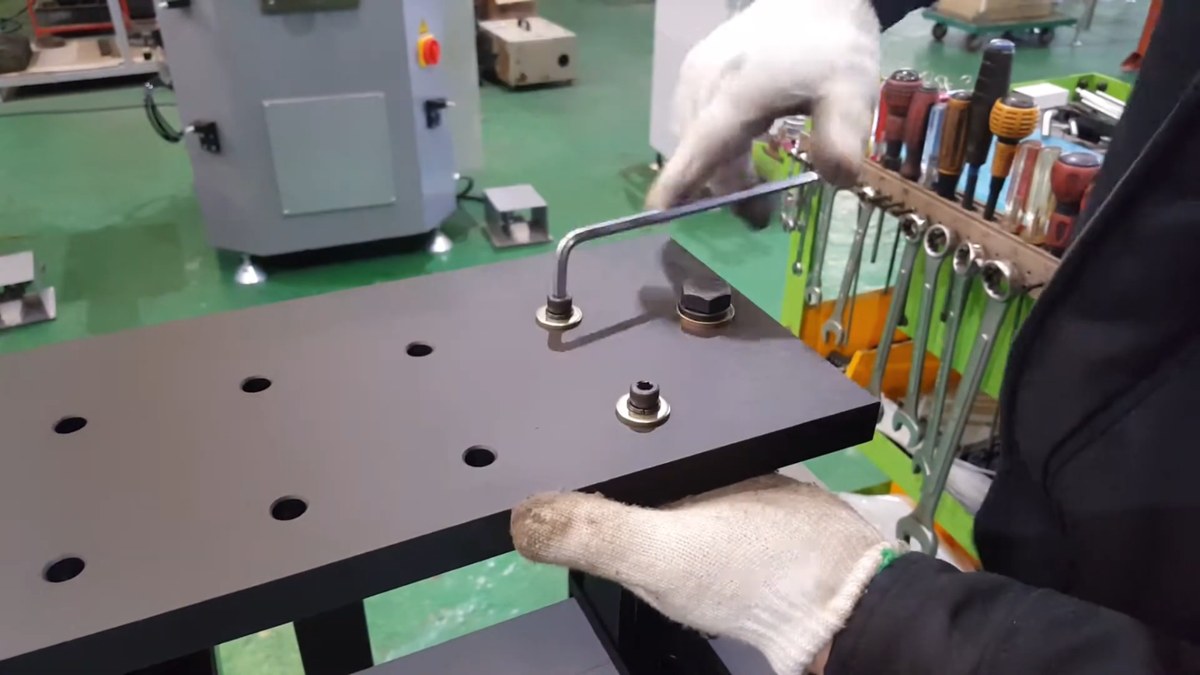

STEP 4

볼트를 가볍게 먼저 조여 주세요

위쪽 볼트를 육각 렌치로 어느 정도 조여 고정합니다. 아래쪽 볼트는 금형이 조금 움직일 정도로만 조이고, 양쪽이 부딪치지 않는지 본 뒤 알맞게 조입니다.

STEP 5

헤드를 손으로 움직여 간섭을 확인해 주세요

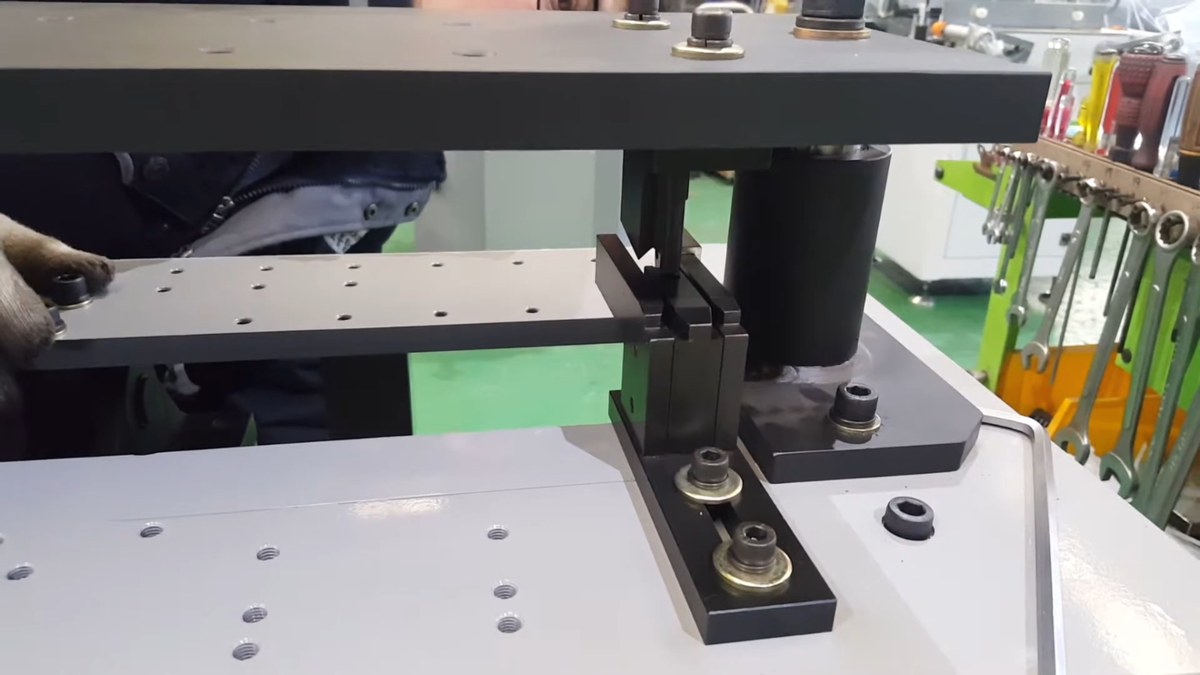

에어가 빠진 상태에서 헤드를 손으로 살짝 올렸다 내립니다. 끌리는 곳이나 부딪치는 곳이 없는지, 위 금형과 아래 금형의 가운데가 맞는지 확인합니다.

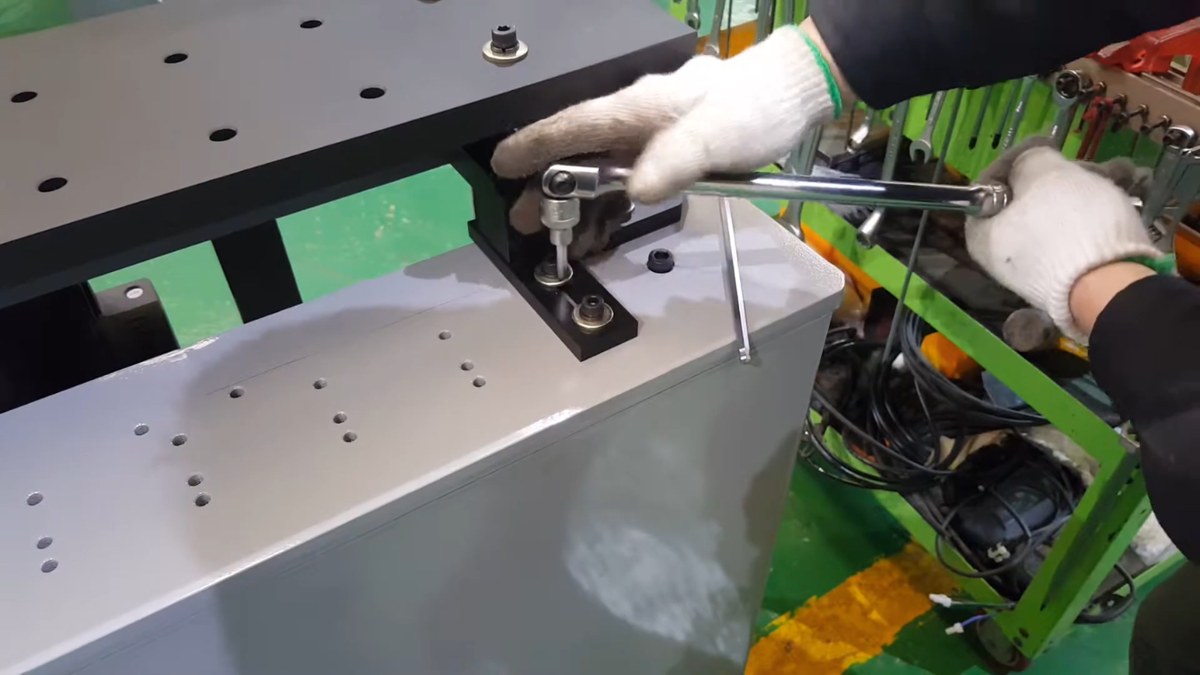

STEP 6

헤드를 내린 채 볼트를 세게 조여 주세요

확인이 끝나면 헤드를 내린 상태에서 렌치로 볼트를 세게 조여 마무리합니다. 이때도 에어는 빼 둔 상태가 좋습니다. 에어를 넣은 뒤에는 자투리 자재로 한 번 가공해 위치가 맞는지 확인합니다.

금형 종류와 제원은 PVC 가공금형 7종 페이지에서 보실 수 있습니다.
