Pipe Crimping & Tapering
용접 없이
관 끝을 눌러 좁힙니다
Hydraulic Crimping & Tapering Machines
유압으로 관 끝을 눌러 압착하거나 테이퍼로 좁힙니다. 이음매가 생기지 않아 물이 새거나 힘이 한곳에 몰리는 자리가 생기지 않습니다. 표준 금형으로 가공할 수 없는 모양은 전용 다이를 제작해 드립니다.
Φ3 ~ 51mm압착 · 축관 2종
기종 선정 · 견적 문의Line-up
이 페이지의 2종
「눌러 조인다」와 「끝을 좁힌다」는 공정이 다릅니다.
WTM-CHH-001 — Φ6~51 압착
WTM-CHH-002 — Φ3~45 축관
Index
이 페이지에서 찾으실 곳
기종과 부속, 주문 안내로 바로 이동하실 수 있습니다.
이 계열 3품목 — 아래에서 기종별 사양을 보실 수 있습니다
How to choose
A타입과 B타입은 하는 일이 다릅니다
「눌러 조인다」와 「끝을 좁힌다」는 공정이 다릅니다.
유압 호스 피팅 압착
A타입입니다. 8편 분할 금형이 원주를 균일하게 조입니다.
관 끝을 가늘게 좁히는 경우
B타입입니다. 테이퍼 성형이라 이음매가 생기지 않습니다.
구경이 여러 가지
A타입 기본 10세트로 Φ15~51mm를 가공합니다.
스테인리스 · 알루미늄
B타입은 황동·구리·합금·스테인리스·알루미늄·탄소강을 성형합니다.
표준 금형에 없는 모양
원형·사각 전용 테이퍼 금형을 주문 제작합니다.
치수를 미세하게 맞추는 경우
A타입은 마이크로미터 다이얼이 1회전 1mm · 100등분이라 0.01mm 단위로 조정하실 수 있습니다.
Why it matters
용접으로 이으면 그 자리가 약해집니다
관을 좁히려고 잘라 붙이면 용접부가 생기고, 그 지점이 누수와 응력 집중의 출발점이 됩니다. 유압으로 눌러 성형하면 소재가 이어진 채로 모양만 바뀌어 용접부가 생기지 않습니다. 가구 프레임·건축 부재·유압 호스처럼 압력이나 하중을 받는 부재일수록 차이가 커집니다. 저희는 사용하실 소재와 목표 치수를 먼저 확인해 표준 금형으로 가공할 수 있는지 판단합니다. 가공할 수 없는 모양은 전용 다이를 제작한 뒤 시험 성형으로 수축량을 확인해 납품합니다.

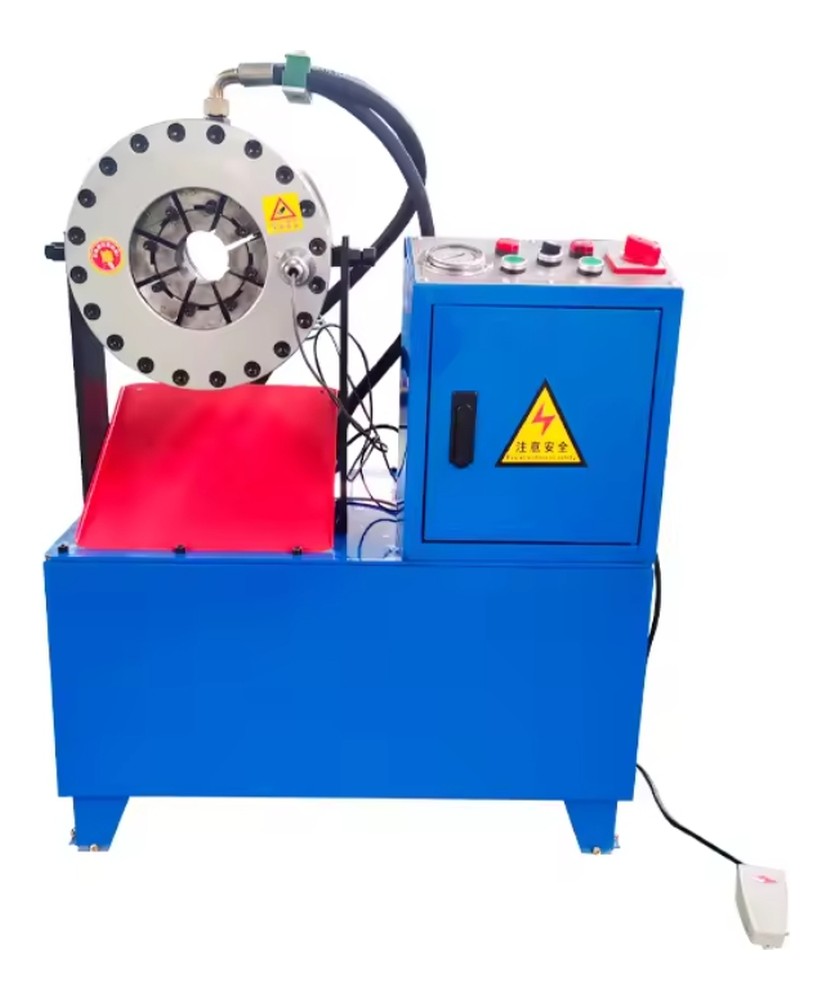

WTM-CHH-001
파이프 압착 축관기 A타입
High Pressure Hydraulic Crimping Machine WTM-CHH-001
01
최대 압착력 600T — 반복 작업에도 일정한 치수압착력에 여유가 있어 장시간 반복 작업에서도 압착 상태가 일정하게 유지됩니다.
02
정면 콘(Positive Cone) 다이 — 소모품 교체 주기역콘 방식보다 소모품 교체 주기가 길어집니다.
03
마이크로미터 포지셔너 — 1회전 1mm · 100등분내경 수축량을 0.1~1mm 표준 범위에서 조정하실 수 있습니다.
| 모델 | WTM-CHH-001 |
|---|
| 사용전원 | 380V |
|---|
| 모터출력 | 3kW (순동 코일 모터) |
|---|
| 압착범위 | Φ 6 ~ 51mm (1/4" ~ 2") |
|---|
| 최대압착력 | 600T (6,000kN) |
|---|
| 기본금형 | 10 세트 기본 제공 |
|---|
| 기계크기 | 1,000 × 1,000 × 1,000 mm |
|---|
| 원산지 | 중국산 |
|---|
| 제품 상태 | 주문제작 |
|---|

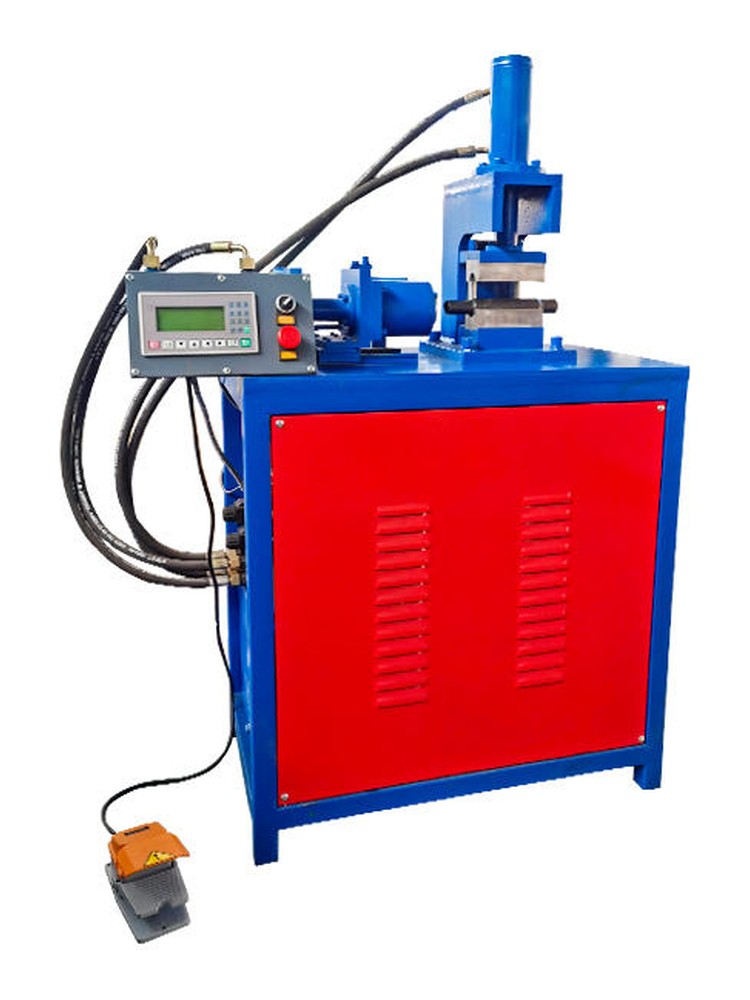

WTM-CHH-002
파이프 축관기 B타입
Square Pipe Tapering Machine WTM-CHH-002
01
이음매 없는 테이퍼 성형용접 없이 관 끝을 눌러 좁히므로 소재가 이어진 채로 모양만 바뀝니다.
02
25MPa 유압 · 두께 2mm까지두께 2mm 이하 관을 성형해 가구 프레임부터 건축 부재까지 가공합니다.
03
다이 주문 제작표준 다이로 가공할 수 없는 모양은 전용 다이를 제작해 드립니다 — 소재와 단면이 바뀌어도 기계를 다시 구매하지 않으셔도 됩니다.
| 모델 | WTM-CHH-002 |
|---|
| 사용전원 | 380V |
|---|
| 소비전력 | 4 kW |
|---|
| 가공 능력 | 최대 축관 직경 45mm · 압착 범위 3~45mm · 최대 축관 길이 100mm · 최대 두께 2mm · 정격 압력 25 MPa |
|---|
| 가공 소재 | 황동 · 구리 · 합금 · 스테인리스 · 알루미늄 · 탄소강 |
|---|
| 공구 규격 | 축관 다이 — 주문 제작 가능 |
|---|
| 기계크기 | 1,000 × 450 × 1,400 mm |
|---|
| 중량 | 700 kg |
|---|
| 원산지 | 중국산 |
|---|
| 제품 상태 | 주문제작 |
|---|
Model Line-up
2종 한 표로 비교
호스 피팅 압착은 A타입, 관 끝 테이퍼는 B타입입니다.
· 외형·중량은 본체 기준입니다. · 가공 범위는 강관 기준이며 소재와 두께에 따라 달라집니다 — 기종별 값은 각 제원표에서 확인하실 수 있습니다.
Accessory
8편 분할 축관 금형 — 기본 10세트
압착·축관기 전용 소모 금형입니다. 주요 규격은 재고를 두고 있으며, 없는 규격은 확인해서 납기를 알려 드립니다.

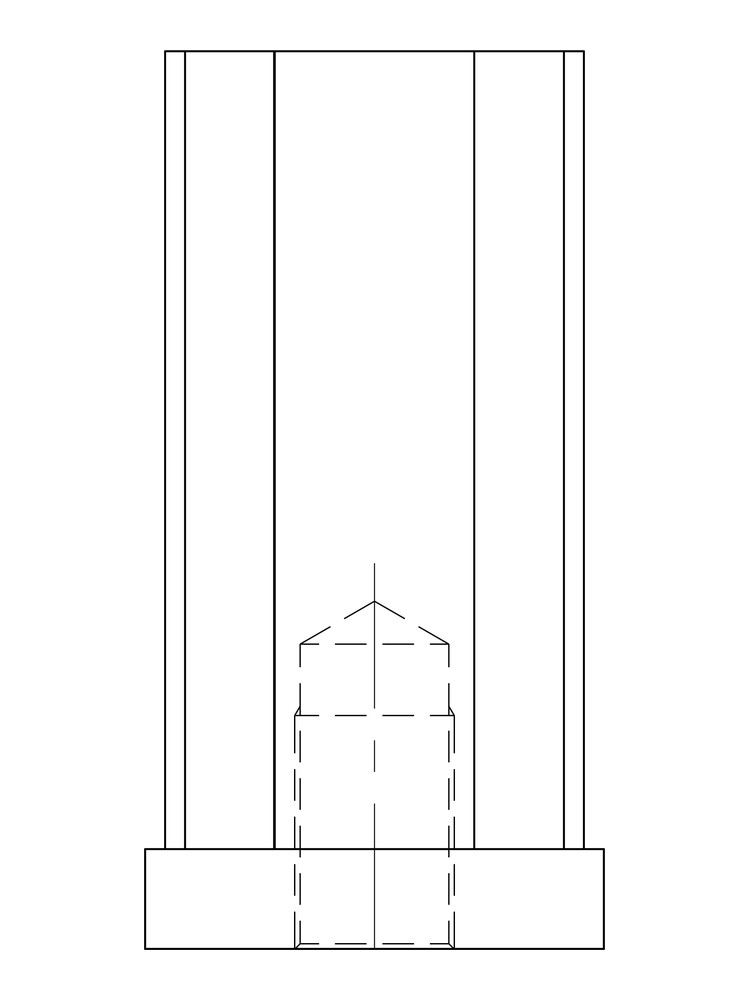

8편 분할 금형 — 내경 15 ~ 51mm
| 금형 구성 | No.15 / 19 / 23 / 26 / 31 / 36 / 41 / 47 / 51 (기본 10세트) |
|---|
| 적용 범위 | 금형 내경 15 ~ 51 mm · 1/4인치 ~ 2인치 유압 호스와 파이프 |
|---|
| 구조 | 8편 분할 모듈(8-Petal Segment) — 테이퍼 블록을 따라 균일 가압 |
|---|
| 재질 | 고탄소 공구강 정밀 열처리 — 최대 압착력 600T를 견딥니다 |
|---|
| 정밀 조정 | 마이크로미터 다이얼 1회전당 직경 1mm · 100등분(0.01mm 단위) |
|---|
| 권장 수축량 | 0.1 ~ 1.0 mm |
|---|
| 윤활 | 유압유 50% + 베어링 그리스 50% 혼합유를 8편 금형 받침면에 바릅니다 |
|---|
| 특수 규격 | 원형·사각 파이프 전용 테이퍼 금형 주문 제작 가능 |
|---|
Order & Shipping
주문 · 출고 안내
납기·사양·부품·전원·시연·사후 관리를 한자리에 모았습니다.
재고 · 납기
주문제작 기종입니다. 사양을 확정해 주시면 그 시점의 납기를 안내해 드립니다.
사양 확인
가공하실 파이프 외경과 두께를 알려 주시면 맞는 기종을 제안해 드립니다.
금형 · 소모품
축관 금형은 소모품입니다. 주요 규격은 재고를 두고 있으며, 없는 규격은 확인해서 납기를 알려 드립니다.
전원 조건
설치 현장의 전기 용량을 미리 확인해 주십시오. 전원 사양은 각 기종 제원표에 있습니다.
사전 시연
김해 전시장에서 진행합니다. 가공하실 소재를 직접 가져오셔도 됩니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
사후 관리
수리는 기계를 입고받아 처리합니다. 소모·수리 부품을 재고로 보유하고 있습니다.
