Hydraulic Crimping Machine
600T 유압 압착 축관기 WTM-CHH-001
High Pressure Hydraulic Crimping Machine WTM-CHH-001
최대 압착력 600T로 Φ6 ~ 51mm 관 끝을 눌러 압착합니다. 마이크로미터 포지셔너로 수축량을 0.1 ~ 1mm 범위에서 맞추며, 8편 분할 금형 10세트가 기본으로 들어 있습니다.
Φ6 ~ 51mm 압착최대 600T380V · 3kW
기종 선정 · 견적 문의Index
이 페이지에서 찾으실 곳
사양과 부속, 다른 기종으로 바로 이동하실 수 있습니다.
이 계열 3품목 — 아래에서 기종별 사양을 보실 수 있습니다
Video

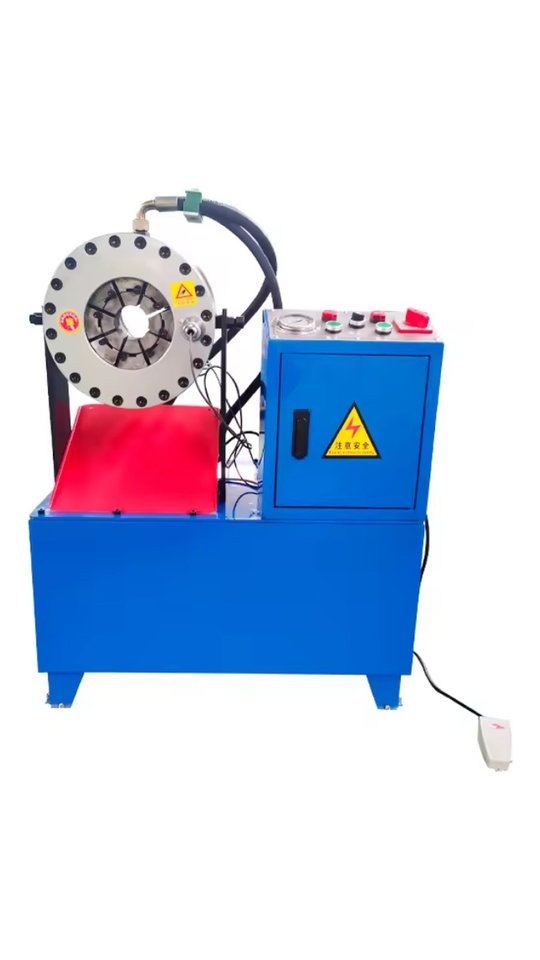

각파이프 50×50 축관 — A타입 — WTM-CHH-001 · 창호종합기계 유튜브
Why it matters
반복 작업에서도 압착 치수가 일정합니다
최대 압착력에 여유가 있어 장시간 반복 작업에서도 압착 치수가 일정하게 유지되며, 정면 콘 다이라 역콘 방식보다 금형 교체 주기가 깁니다. 수축량은 마이크로미터 다이얼로 0.01mm 단위까지 맞추실 수 있습니다.
WTM-CHH-001
파이프 압착 축관기 A타입
High Pressure Hydraulic Crimping Machine WTM-CHH-001
01
최대 압착력 600T — 반복 작업에도 일정한 치수압착력에 여유가 있어 장시간 반복 작업에서도 압착 상태가 일정하게 유지됩니다.
02
정면 콘(Positive Cone) 다이 — 소모품 교체 주기역콘 방식보다 소모품 교체 주기가 길어집니다.
03
마이크로미터 포지셔너 — 1회전 1mm · 100등분내경 수축량을 0.1~1mm 표준 범위에서 조정하실 수 있습니다.
| 모델 | WTM-CHH-001 |
|---|
| 사용전원 | 380V |
|---|
| 모터출력 | 3kW (순동 코일 모터) |
|---|
| 압착범위 | Φ 6 ~ 51mm (1/4" ~ 2") |
|---|
| 최대압착력 | 600T (6,000kN) |
|---|
| 기본금형 | 10 세트 기본 제공 |
|---|
| 기계크기 | 1,000 × 1,000 × 1,000 mm |
|---|
| 원산지 | 중국산 |
|---|
| 제품 상태 | 주문제작 |
|---|
WTM-CHH-001
실물 · 축관 가공 사진
공장에서 각파이프 끝을 축관하고, 줄인 끝을 같은 규격 파이프에 끼워 본 사진입니다.

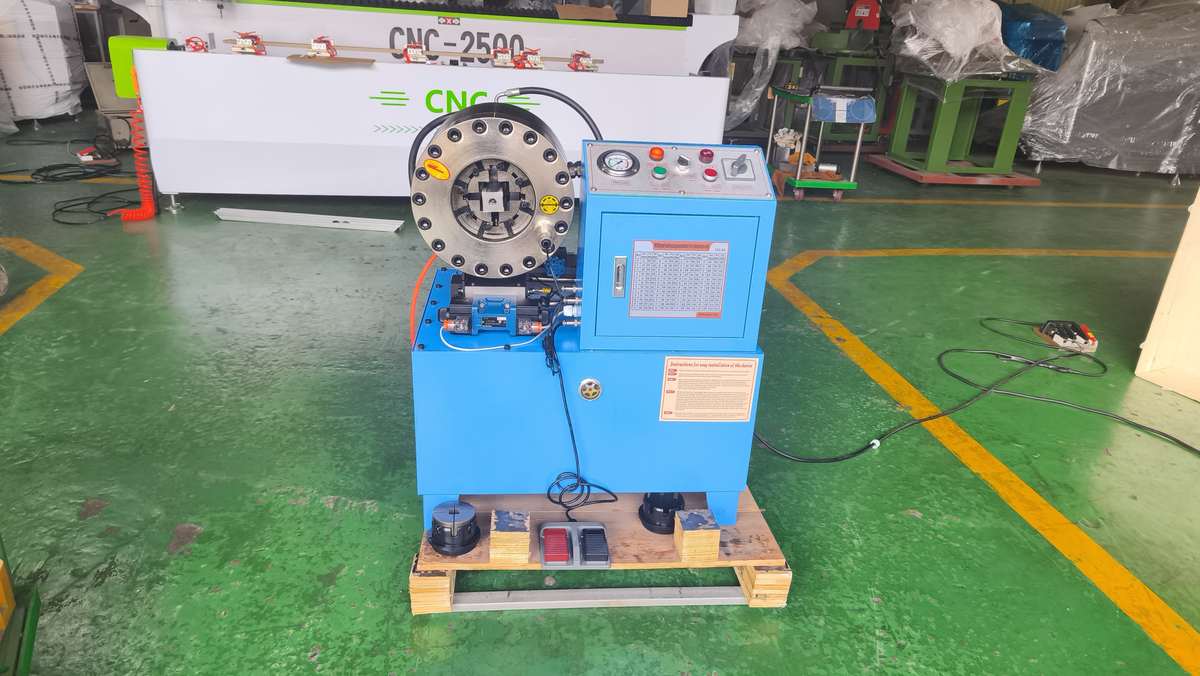

본체 — 압착 헤드와 조작반이 한 몸체에 있습니다

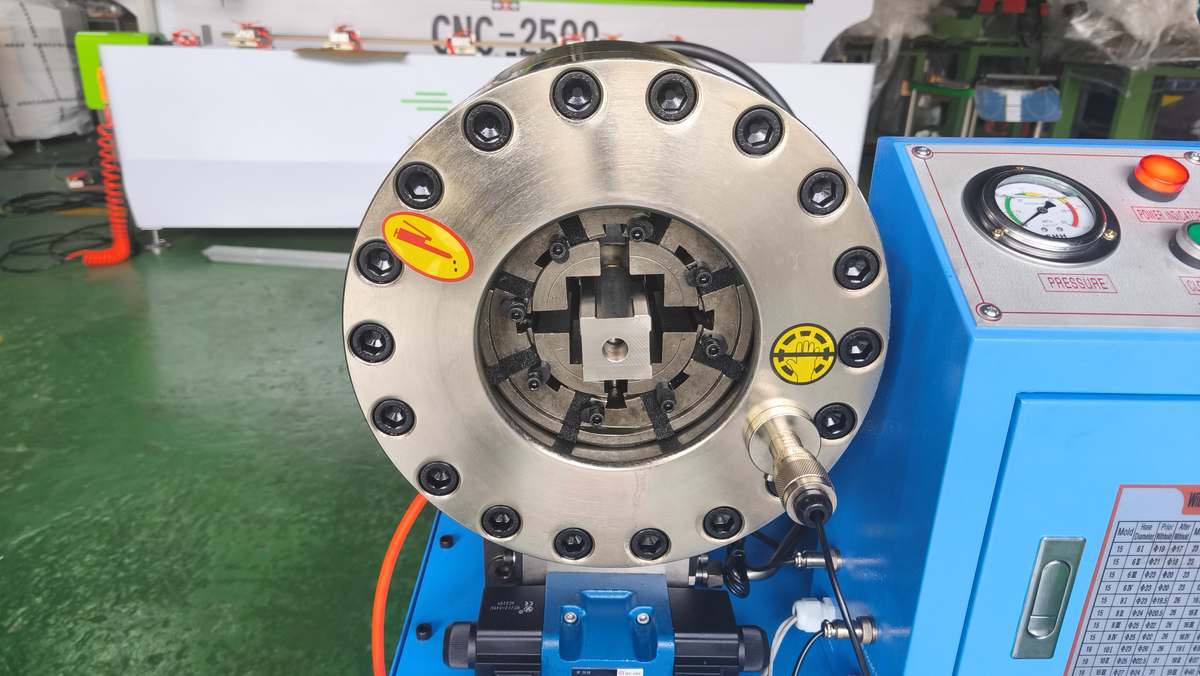

압착 헤드 — 8편 분할 금형이 파이프 끝을 고르게 조입니다

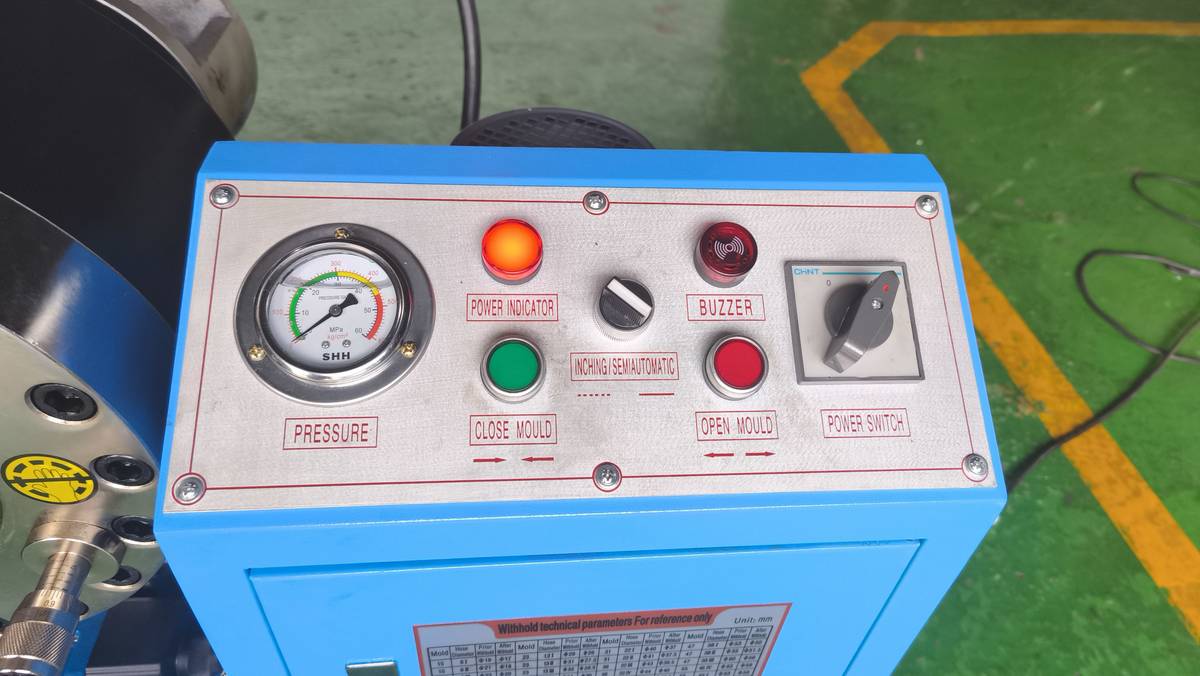

조작반 — 압력계와 운전 버튼

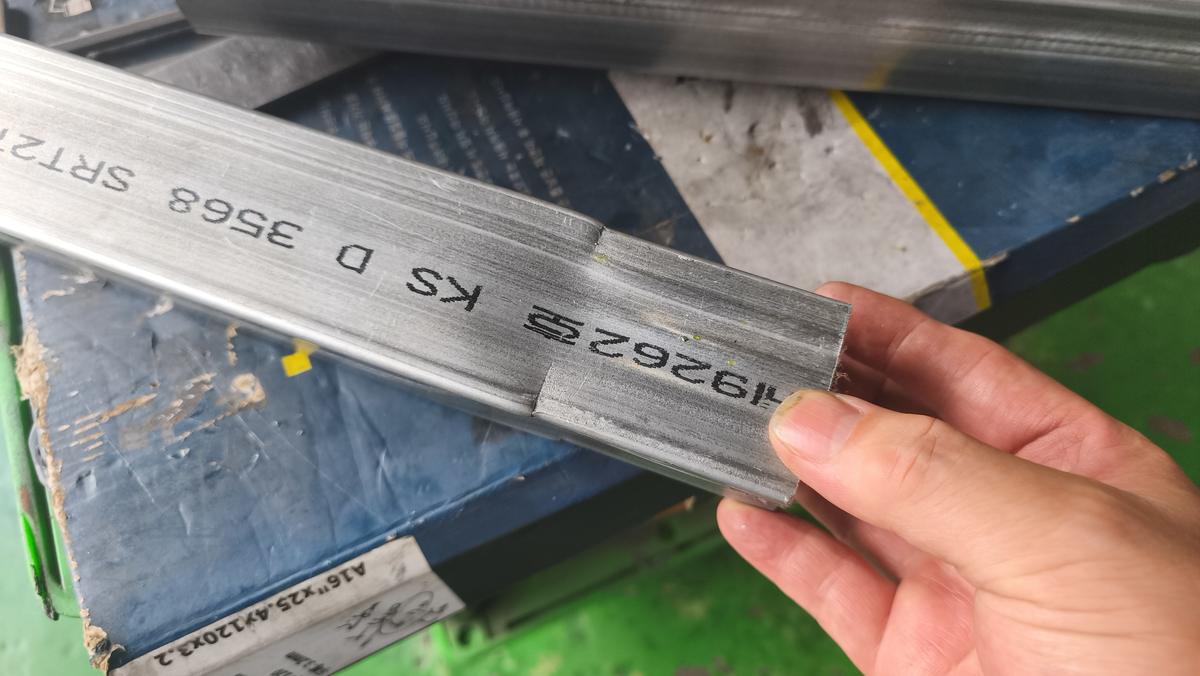

축관 결과 — 각파이프 끝이 한 단 줄었습니다

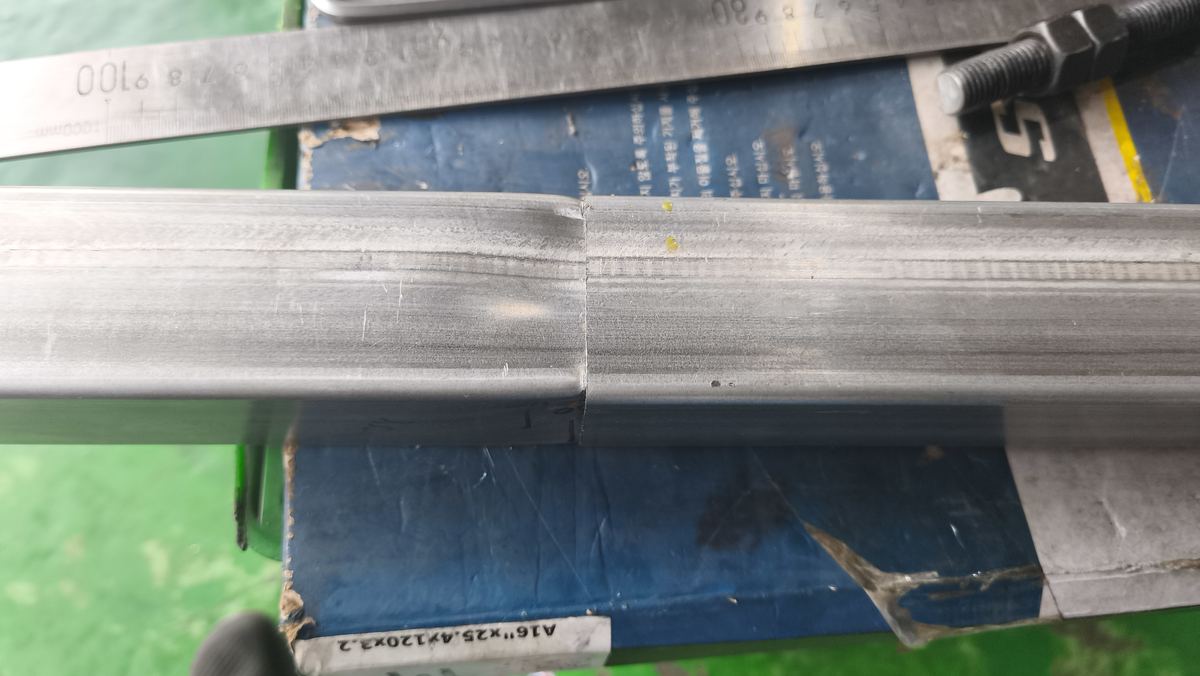

끼워 맞춤 — 줄인 끝을 같은 규격 파이프에 끼운 모습

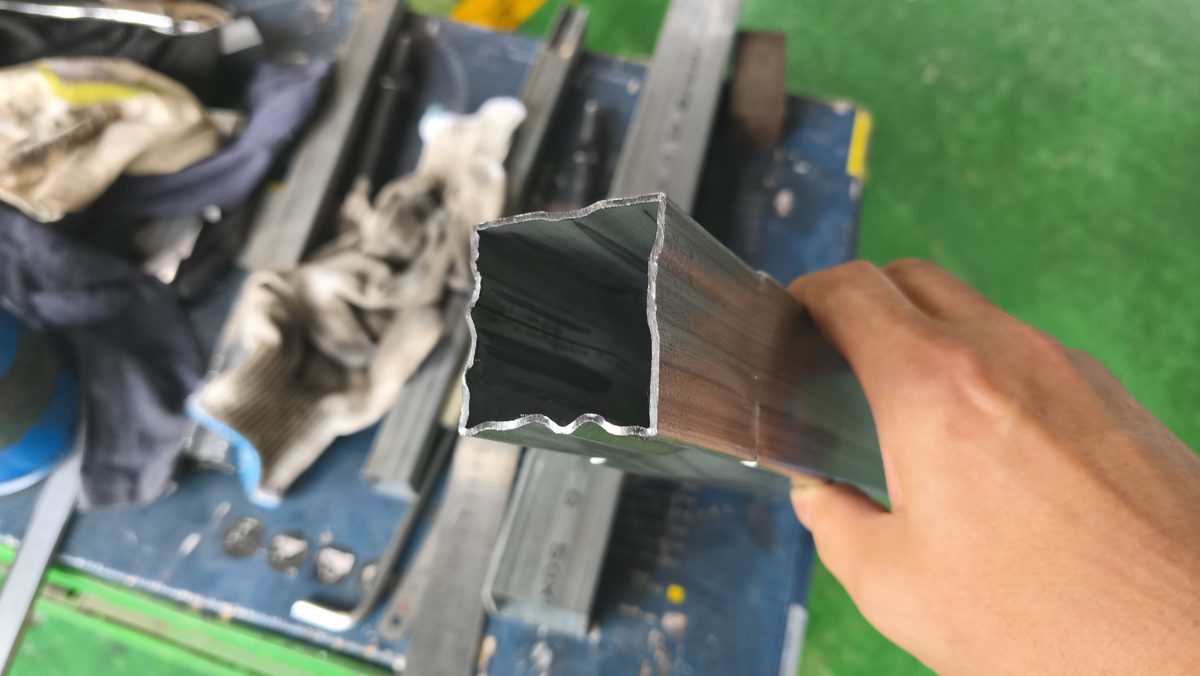

축관한 끝단 — 네 면이 고르게 줄었습니다
Other models
같은 축관 · 압착기 2종
모델명을 누르시면 그 기종 페이지로 바로 이동하실 수 있습니다.
| # | 모델 | 범위 · 방식 | 출력 · 중량 |
|---|
 | 1 | WTM-CHH-001 | Φ6~51 압착 | 3 kW · 압착 600T |
 | 2 | WTM-CHH-002 | Φ3~45 축관 | 4 kW · 700 kg |
· 외형·중량은 본체 기준입니다. · 가공 범위는 강관 기준이며 소재와 두께에 따라 달라집니다 — 기종별 값은 각 제원표에서 확인하실 수 있습니다.
Accessory
8편 분할 축관 금형 — 기본 10세트
압착·축관기 전용 소모 금형입니다. 주요 규격은 재고를 두고 있으며, 없는 규격은 확인해서 납기를 알려 드립니다.
8편 분할 금형 — 내경 15 ~ 51mm
| 금형 구성 | No.15 / 19 / 23 / 26 / 31 / 36 / 41 / 47 / 51 (기본 10세트) |
|---|
| 적용 범위 | 금형 내경 15 ~ 51 mm · 1/4인치 ~ 2인치 유압 호스와 파이프 |
|---|
| 구조 | 8편 분할 모듈(8-Petal Segment) — 테이퍼 블록을 따라 균일 가압 |
|---|
| 재질 | 고탄소 공구강 정밀 열처리 — 최대 압착력 600T를 견딥니다 |
|---|
| 정밀 조정 | 마이크로미터 다이얼 1회전당 직경 1mm · 100등분(0.01mm 단위) |
|---|
| 권장 수축량 | 0.1 ~ 1.0 mm |
|---|
| 윤활 | 유압유 50% + 베어링 그리스 50% 혼합유를 8편 금형 받침면에 바릅니다 |
|---|
| 특수 규격 | 원형·사각 파이프 전용 테이퍼 금형 주문 제작 가능 |
|---|
