2헤드 CNC 루터기 WTMD-CNC-1X1-3000, 고객 공장 납품 설치와 가공 세팅

2-HEAD CNC ROUTER WTMD-CNC-1X1-3000 · DELIVERY · INSTALLATION · SETTING

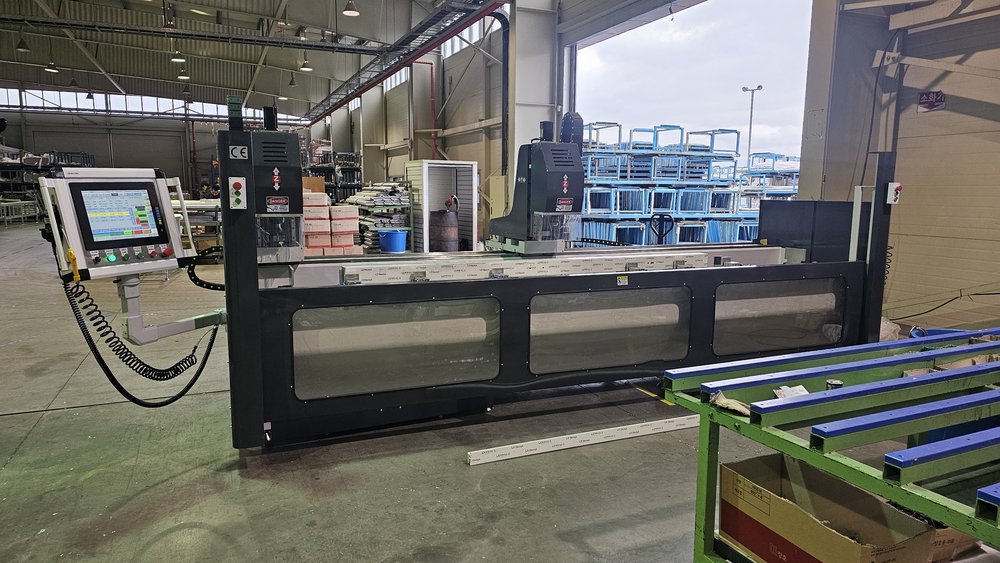

X축 3,000mm 베드 위에 가공 헤드 2개가 있는 CNC 루터 가공기 WTMD-CNC-1X1-3000을 한 창호 공장에 납품해 설치했습니다. 지게차로 설치 자리까지 옮기고, 레이저 수평기와 다이얼 게이지로 수평과 높이를 확인한 뒤 두 헤드의 기준점을 잡아 LX하우시스 프로파일을 가공했습니다.

납품 설치 · 가공 세팅WTMD-CNC-1X1-3000가공 헤드 2개

CNC 루터기 문의 다른 사례 보기

3,000mm

X축 구간

2개

가공 헤드

±0.1mm

위치 정밀도

Delivery

지게차로 설치 자리까지 옮겼습니다

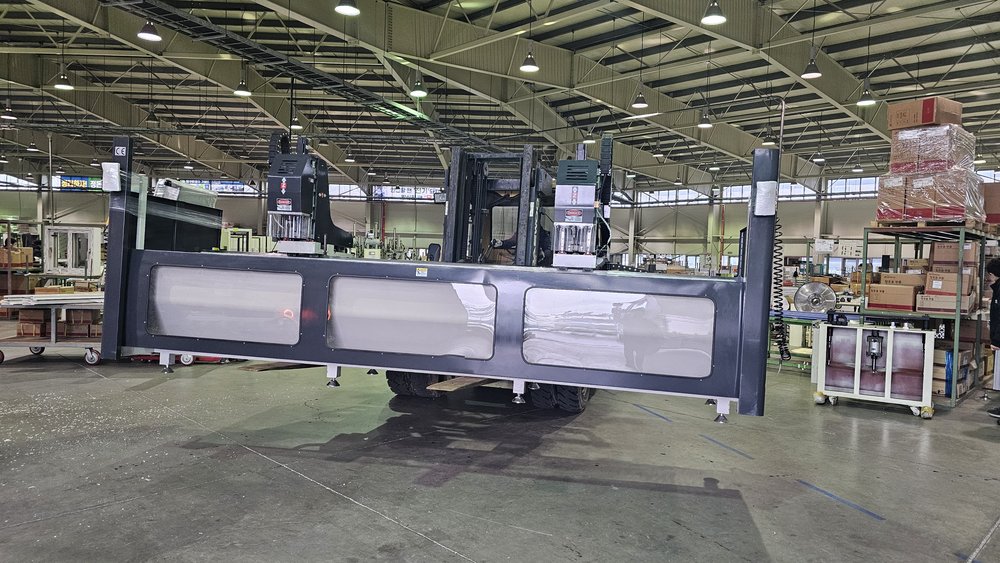

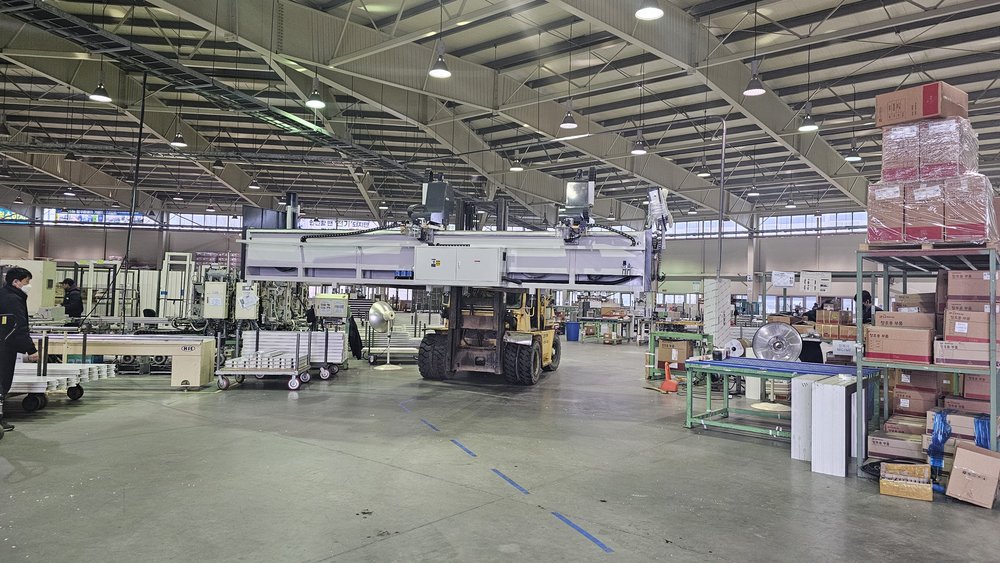

중량 2,500kg의 기계를 지게차로 들어 고객 공장 안 설치 자리까지 옮긴 뒤 바닥에 내려놓았습니다.

Leveling

수평과 높이를 확인하고 기준점을 잡았습니다

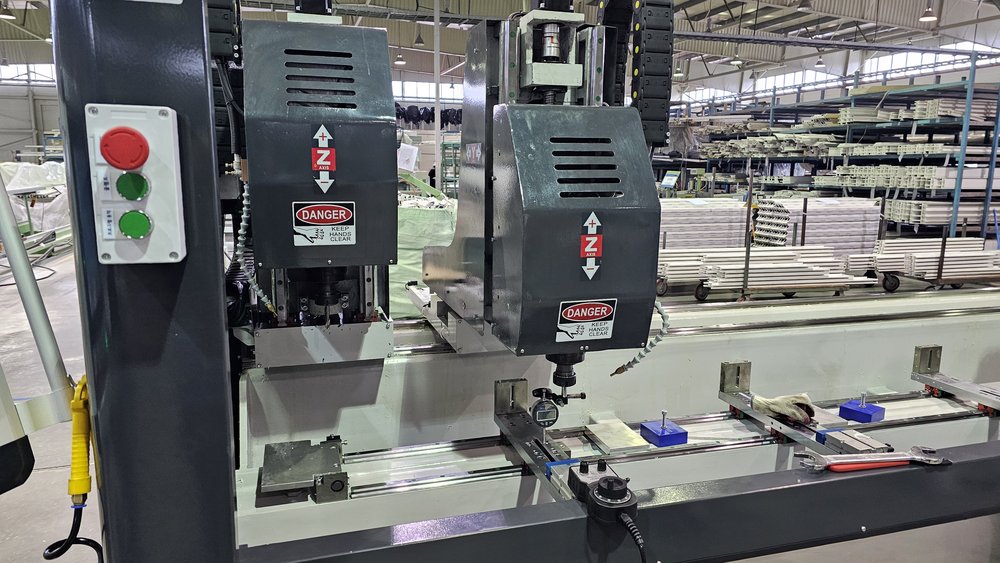

레이저 수평기를 세워 베드 수평을 확인하고, 스핀들 아래에 다이얼 게이지를 대고 두 헤드의 높이를 확인했습니다.

① 수평 확인

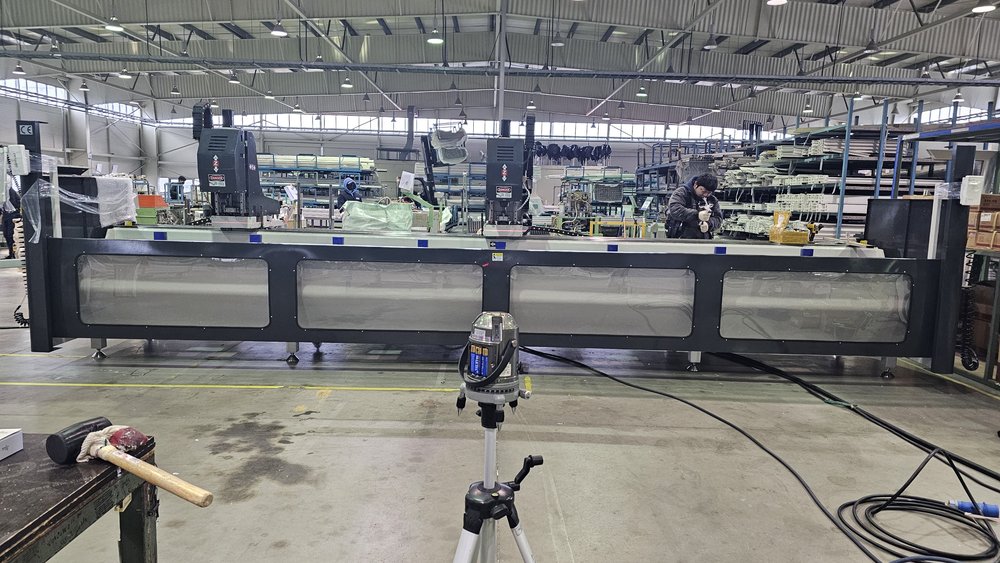

레이저 수평기로 베드 수평을 확인했습니다.

② 높이 확인

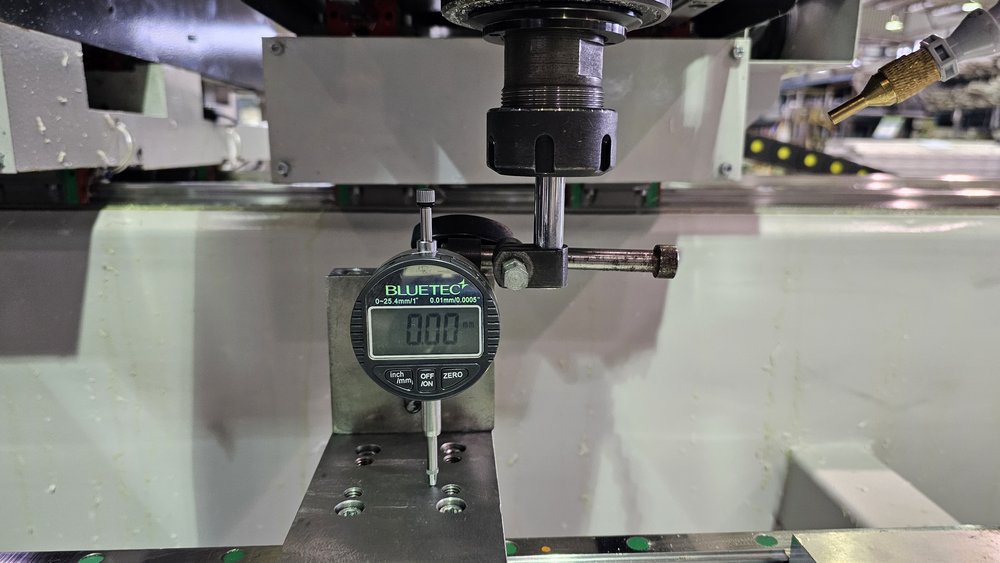

다이얼 게이지로 헤드마다 높이를 확인했습니다.

③ 기준점 잡기

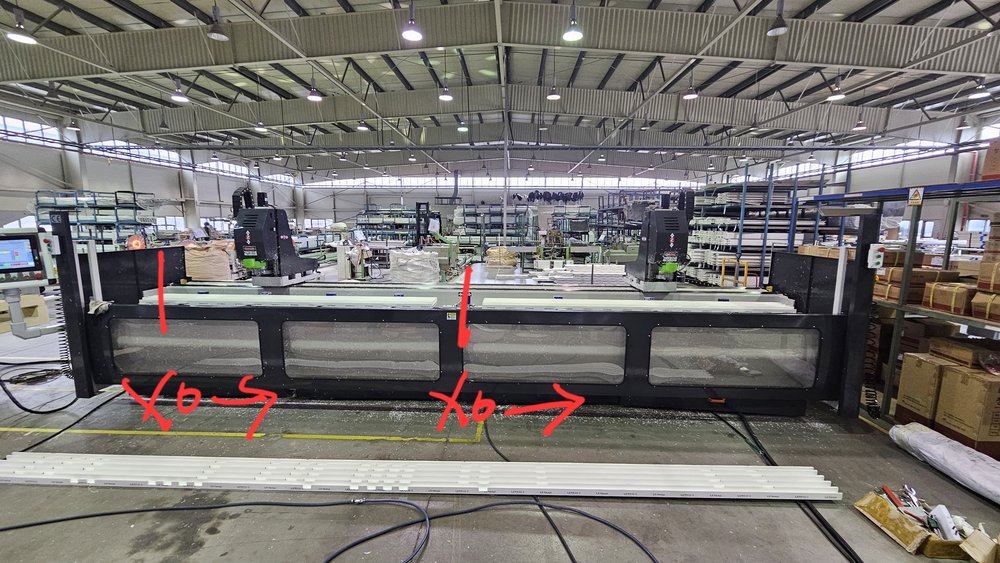

두 헤드의 X축 기준점을 각각 정했습니다.

Machining

작업 위치 좌표를 넣고 프로파일을 가공했습니다

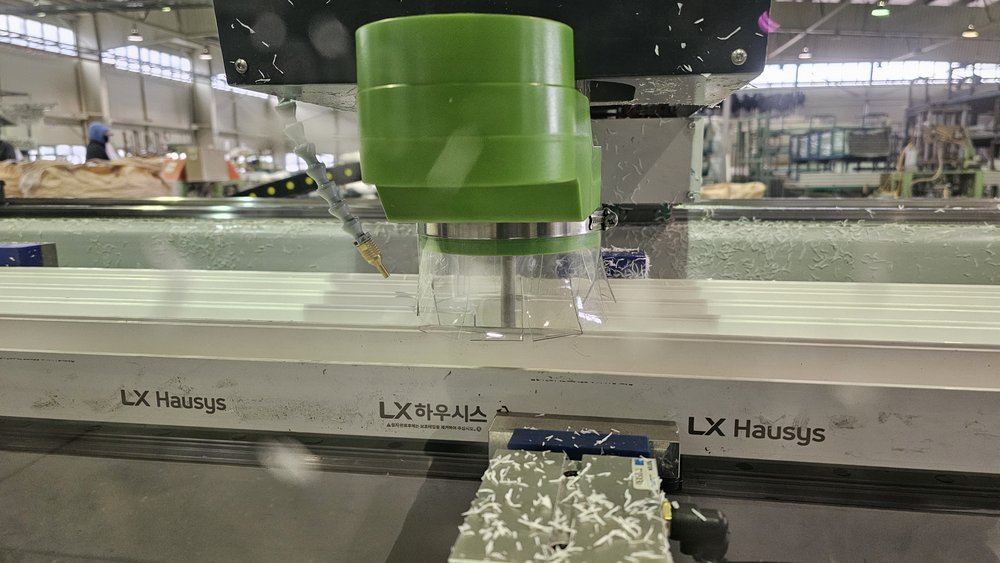

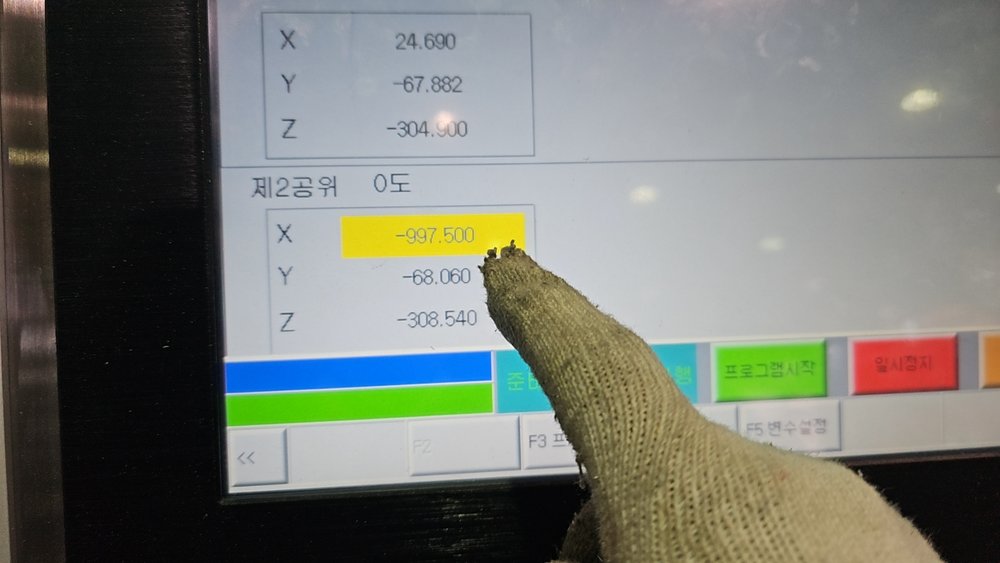

두 헤드의 X축 기준점을 각각 표시하고, 조작 화면에 두 번째 작업 위치의 좌표를 넣은 뒤 LX하우시스 프로파일을 가공했습니다.

Summary

WTMD-CNC-1X1-3000 납품 설치와 가공 세팅

장비	2헤드 CNC 루터 가공기 WTMD-CNC-1X1-3000
가공 구간	X축 3,000 / Y축 300 / Z축 500mm · 위치 정밀도 ±0.1mm
설치	지게차로 자리까지 이동 · 레이저 수평기로 베드 수평 확인
세팅	다이얼 게이지로 헤드 높이 확인 · 두 헤드 X축 기준점 설정 · 두 번째 작업 위치 좌표 입력
가공	LX하우시스 프로파일

CNC 루터기WTMD-CNC-1X1-30002헤드납품 설치

Products

이 사례에 쓰인 제품

제품 이름을 누르시면 제원과 구성을 보실 수 있습니다.

WTMD-CNC-1X1-3000

독립 2헤드 · X축 3,000mm CNC 3축 루터 가공기
