CNC 3축 가공기 WTMD-CC-1X1-6000, 조작 화면과 전장함 부품을 점검했습니다

CNC 3-AXIS MACHINE · CONTROL SCREEN AND PARTS CHECK

2헤드 CNC 3축 루터 가공기 WTMD-CC-1X1-6000을 점검하며 가공부, 조작 화면, 발판 스위치, 전장함 안 부품을 사진으로 남겼습니다. 공구 쪽에는 자를 대어 보고, 조작 화면에서는 좌표와 공구 값을 확인했습니다.

점검WTMD-CC-1X1-6000전장함 부품

3축

CNC 가공

좌표 · 공구

조작 화면 확인

전장함

안 부품 확인

Machine

가공 헤드와 자재를 놓는 판

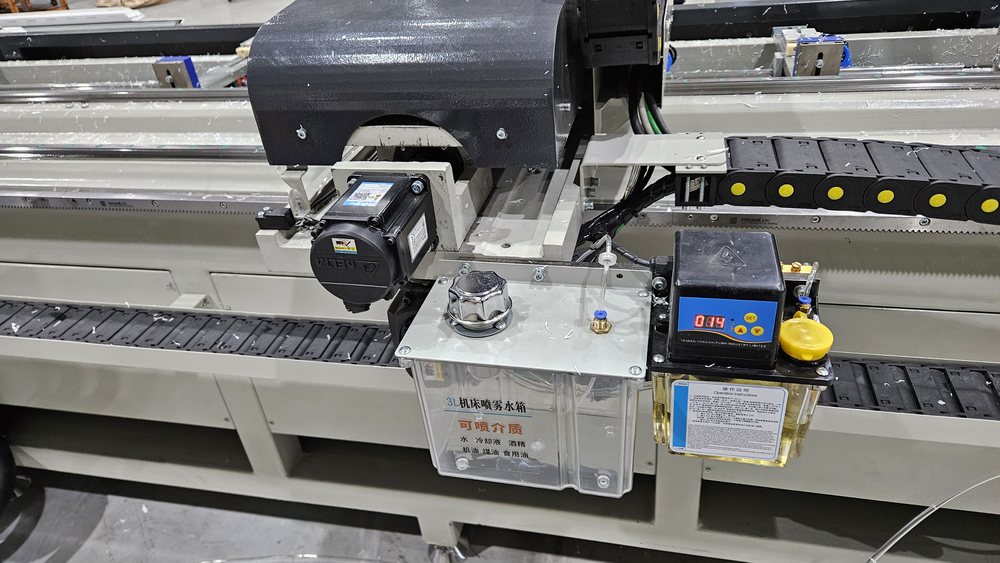

모터가 달린 가공 헤드가 긴 레일 위에 놓여 있고, 헤드 옆에는 통이 두 개 달려 있습니다. 자재를 올리는 검은색 판에는 구멍이 줄지어 뚫려 있습니다.

Tool

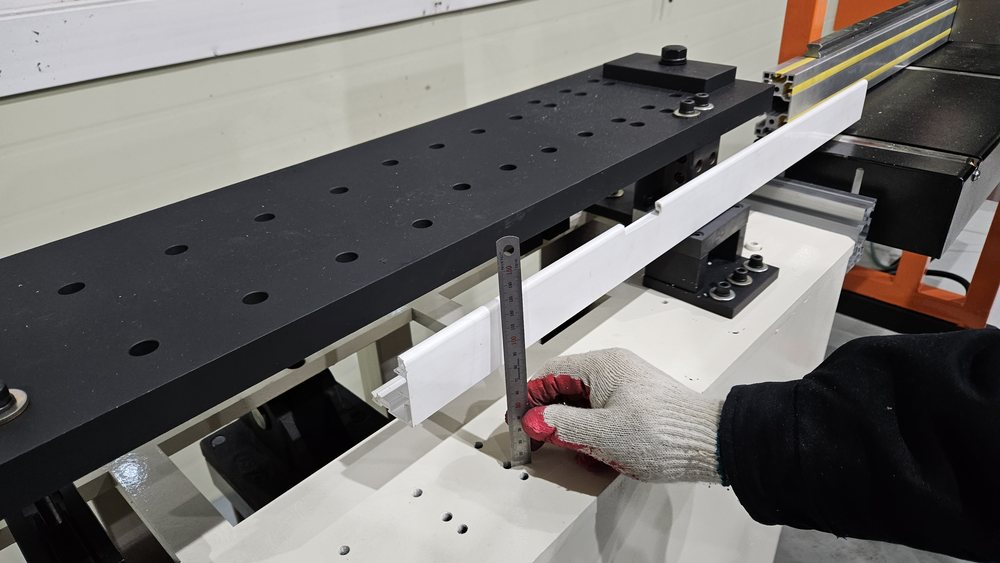

공구 쪽에 자를 대어 보았습니다

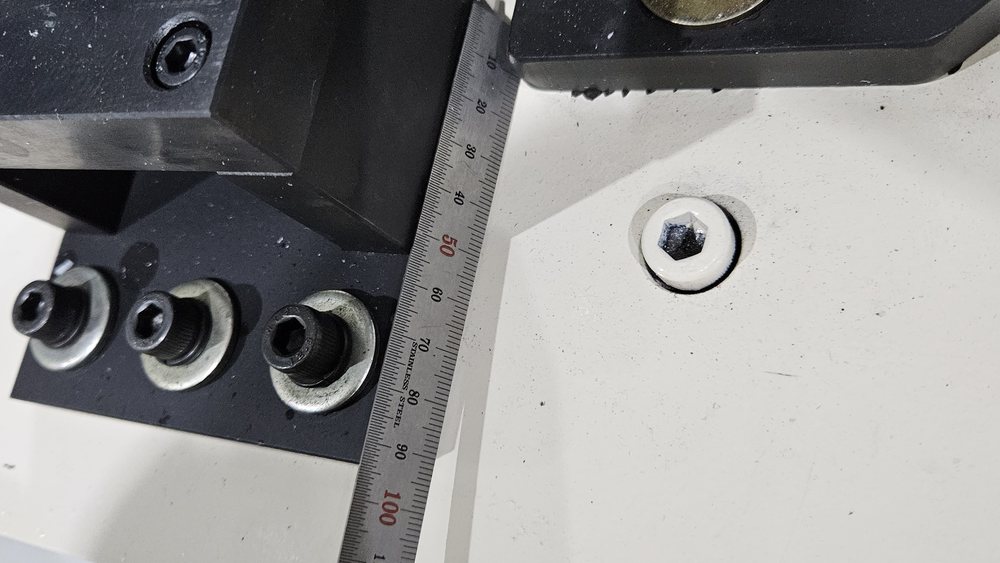

공구를 잡은 부분 옆에 자를 세워 길이를 가늠했습니다.

Screen

조작 화면에서 좌표와 공구 값을 확인했습니다

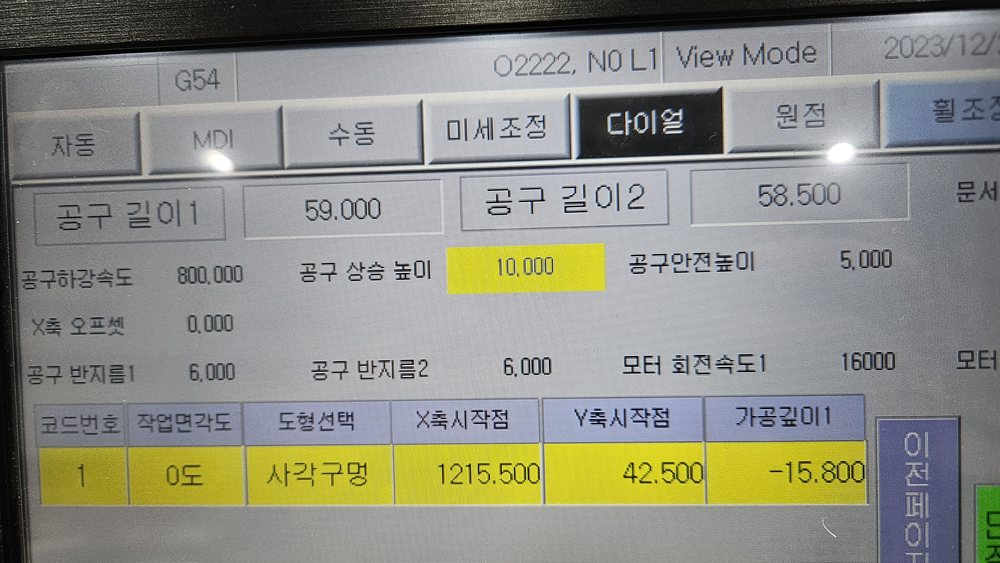

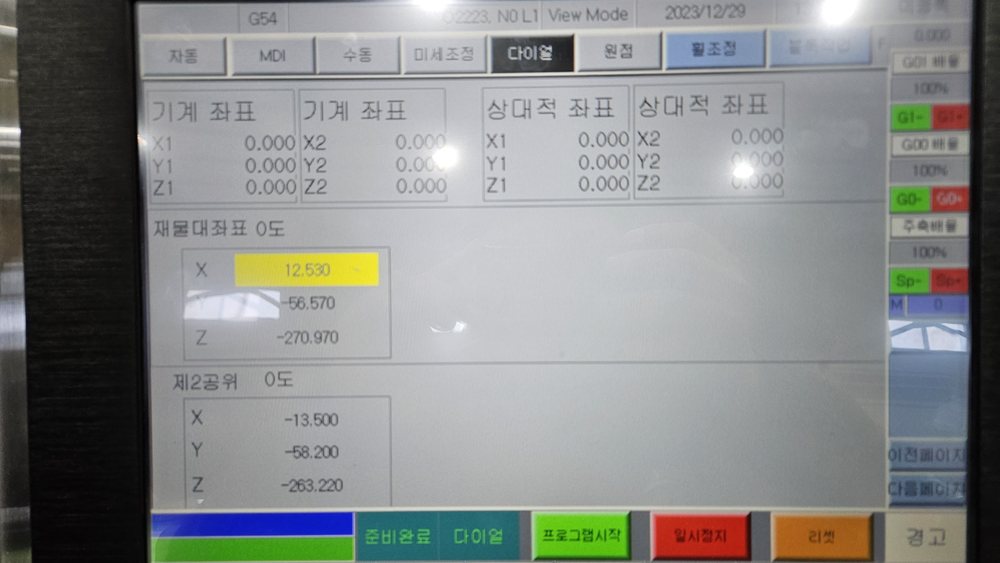

첫 번째는 기계 좌표와 재물대 좌표가 나오는 화면이고, 두 번째는 공구 길이와 모터 회전 속도, 사각 구멍의 가공 위치를 입력한 화면입니다.

Switch

발판 스위치와 공압 부품 · 센서

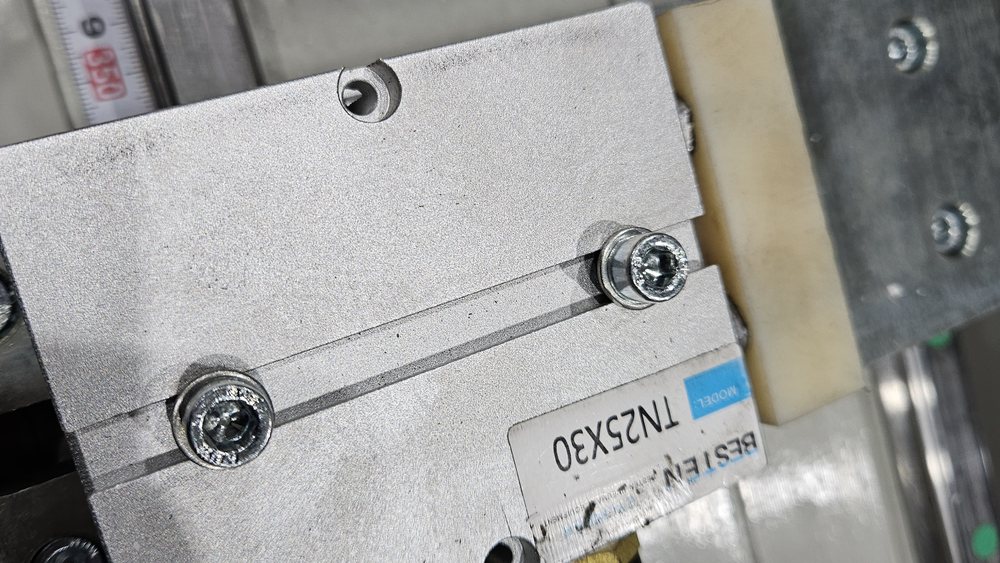

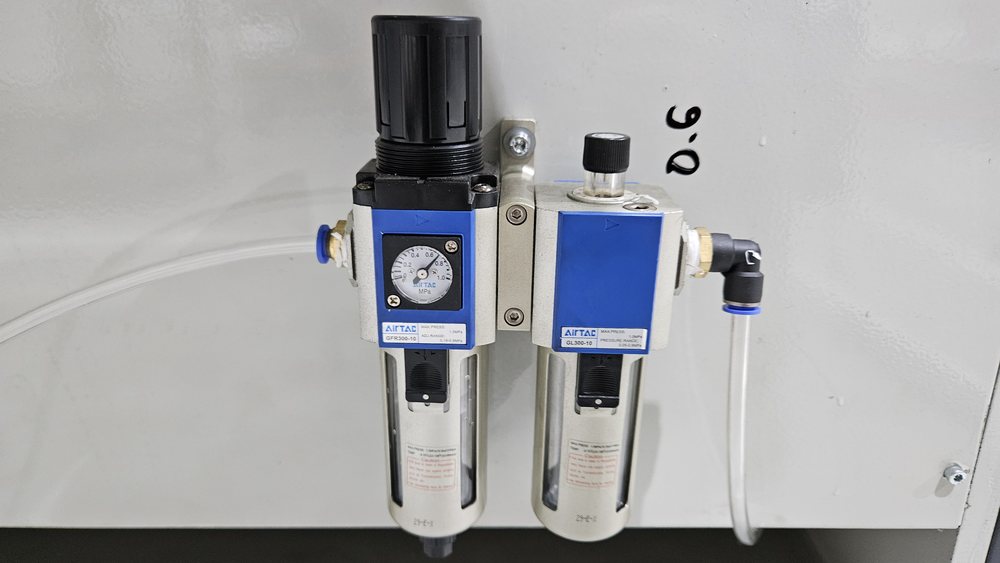

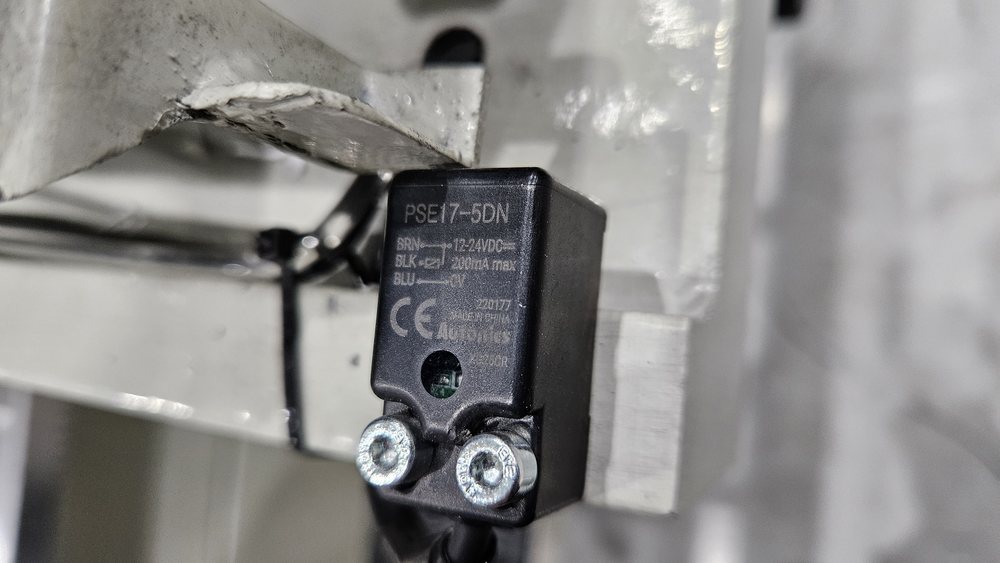

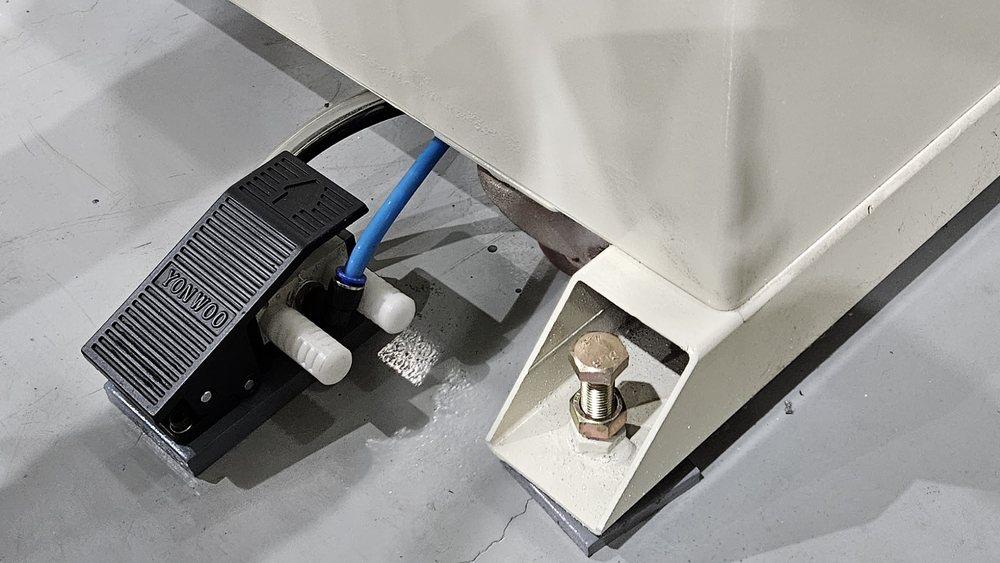

기계 아래에는 공기 관이 연결된 발판 스위치가 놓여 있습니다. 가공부에는 공압 실린더와 센서가 달려 있고, 공기 압력을 조절하는 부품도 있었습니다.

Cabinet

전장함 안의 전기 부품

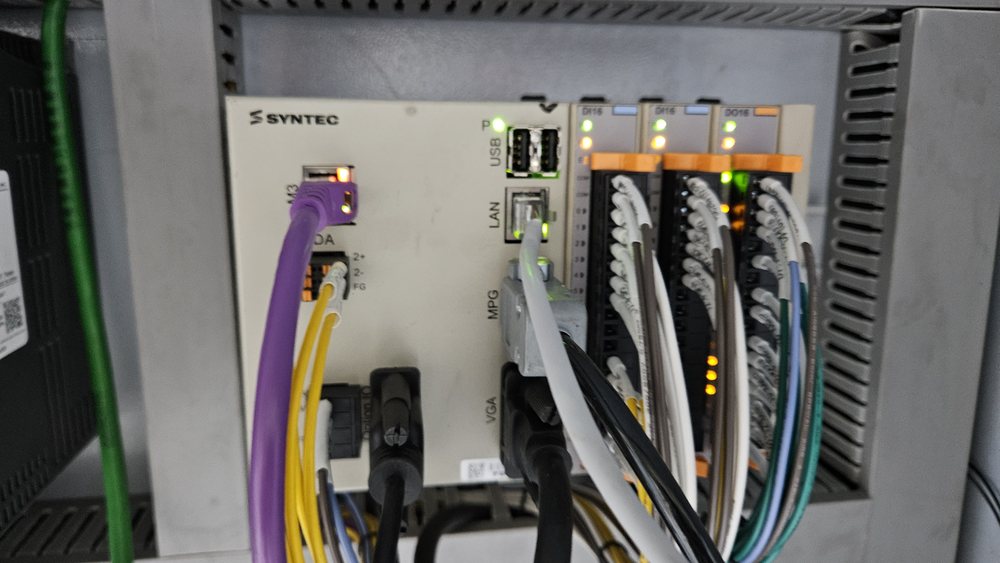

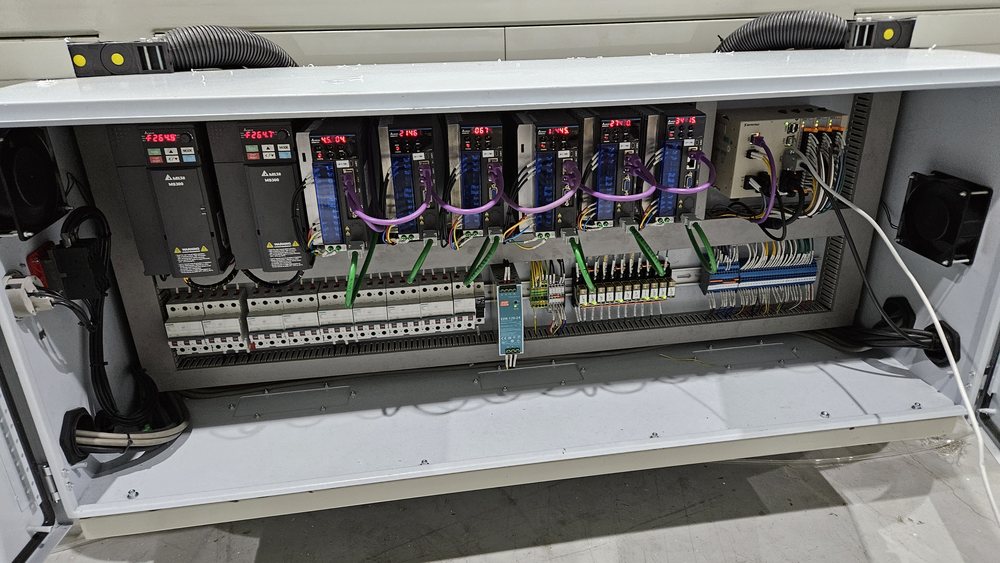

전장함 문을 열고 안쪽 부품을 확인했습니다. 위쪽에는 모터 속도를 조절하는 인버터와 서보 구동 장치가 나란히 있고, 제어 장치와 연결선이 이어져 있습니다.

Summary

이번 점검 내용

WTMD-CC-1X1-6000조작 화면전장함 부품
