용접테이블에서 C클램프 대신 토글클램프를 쓸 수 있나요?

3D WELDING TABLE · D28 TOGGLE CLAMP 4 TYPES · Φ28 HOLE SYSTEM · QUICK FIXING

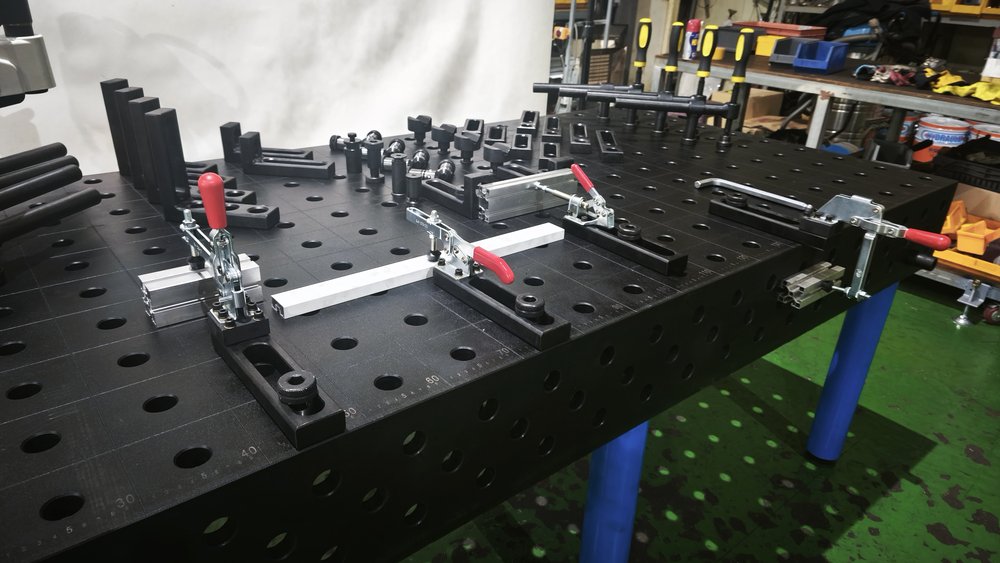

네, 쓸 수 있습니다. 저희 공장의 3D 흑착색 용접테이블에서 토글클램프 4종을 Φ28 홀에 꽂아 알루미늄 자재를 고정해 보았습니다. 나사를 돌려 조이는 대신 레버 한 번으로 고정하고 풀며, 자재 크기가 바뀌면 클램프를 다른 홀로 옮겨 사용합니다.

토글클램프 4종Φ28 홀레버 고정

비슷한 구성 문의 다른 사례 보기

4종

토글클램프

Φ28

표준 홀

7규격

토글클램프 규격

Site

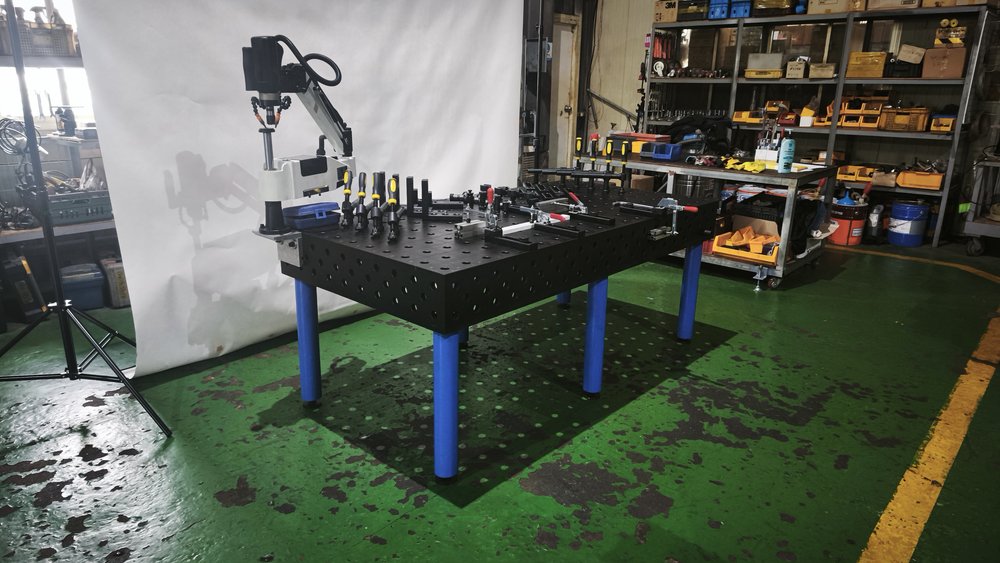

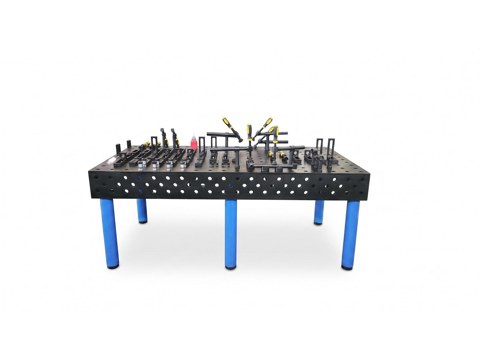

3D 흑착색 용접테이블에서 시험했습니다

상판 전면에 Φ28 홀이 뚫린 3D 흑착색 용접테이블입니다. 클램프 받침을 홀에 꽂아 상판 어느 위치에서나 자재를 고정할 수 있습니다.

Problem

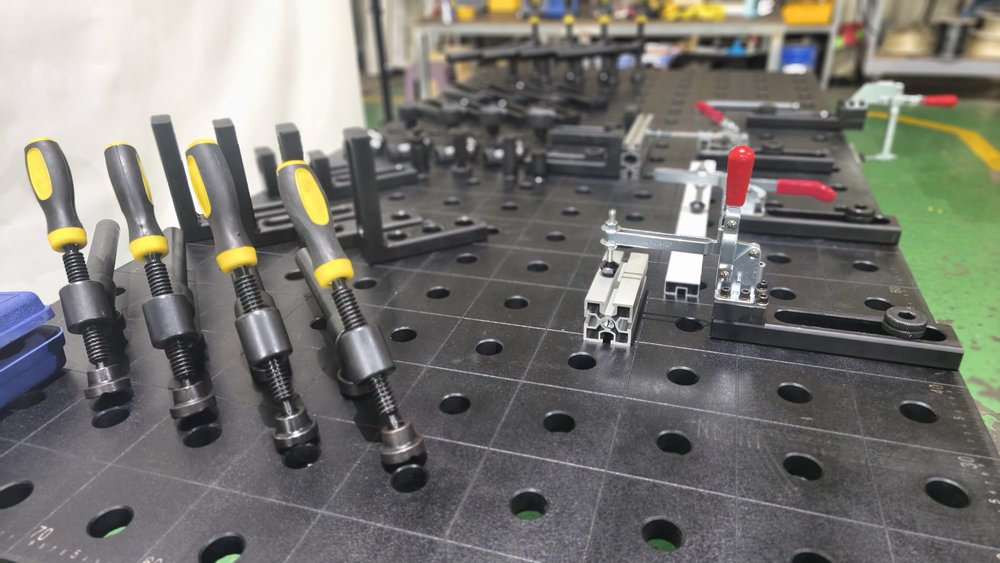

C클램프는 조이고 푸는 데 시간이 걸립니다

C클램프는 나사를 돌려 조이고 풀기 때문에, 같은 부재를 반복해서 고정하는 작업에서는 고정하고 푸는 시간이 쌓입니다. 레버 한 번으로 고정하고 푸는 토글클램프를 용접테이블 홀에 맞춰 써 보았습니다.

How We Built It

누르는 방향이 다른 4종을 꽂아 썼습니다

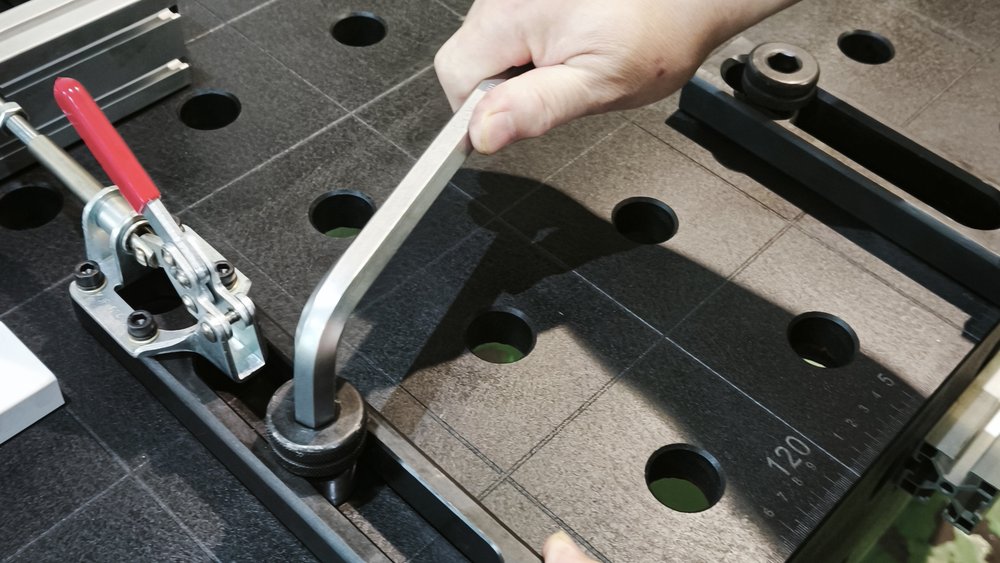

① 홀에 꽂기

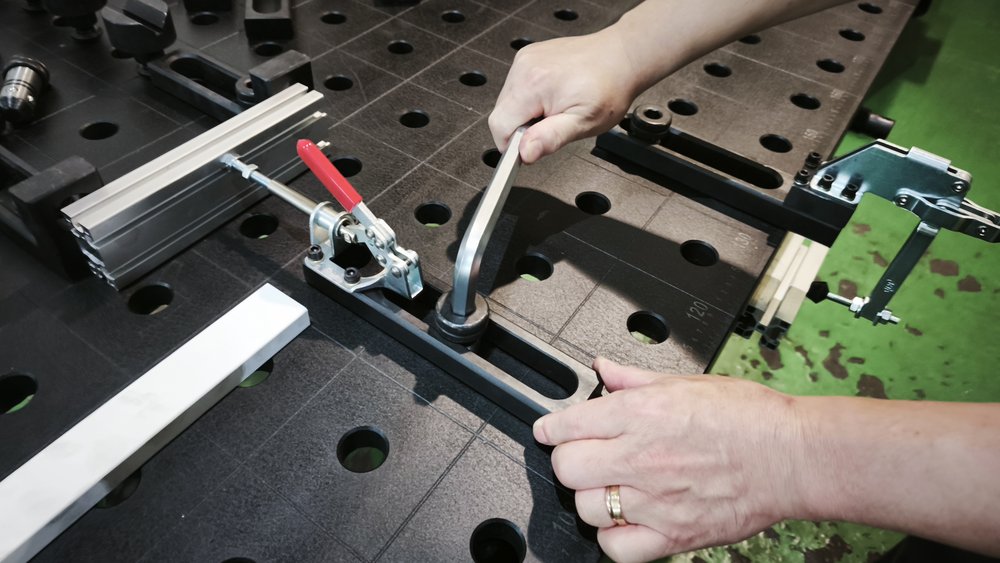

토글클램프를 단 받침을 상판 Φ28 홀에 꽂아 고정했습니다.

② 자재 놓기

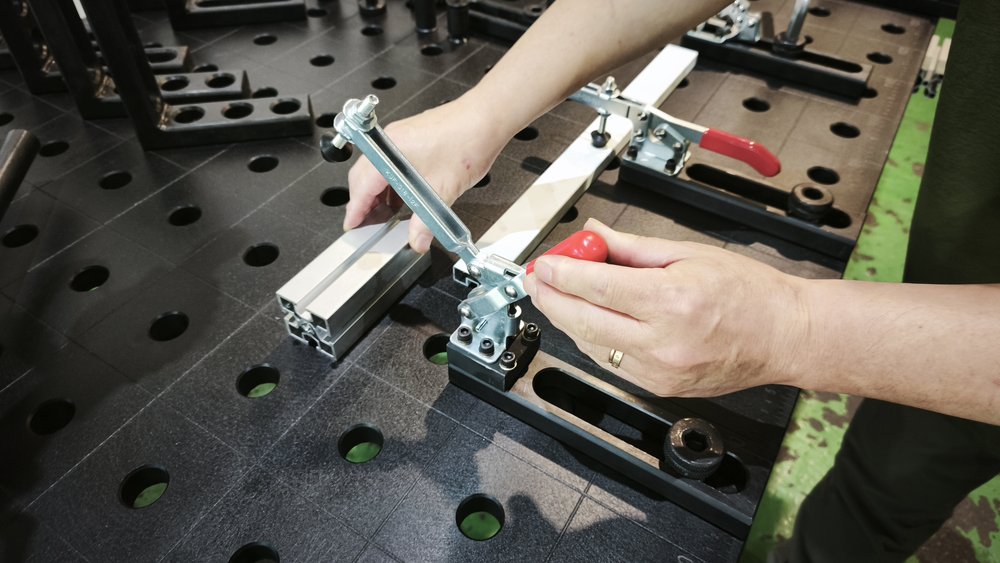

알루미늄 자재를 클램프 앞에 놓고 위치를 맞췄습니다.

③ 레버 고정

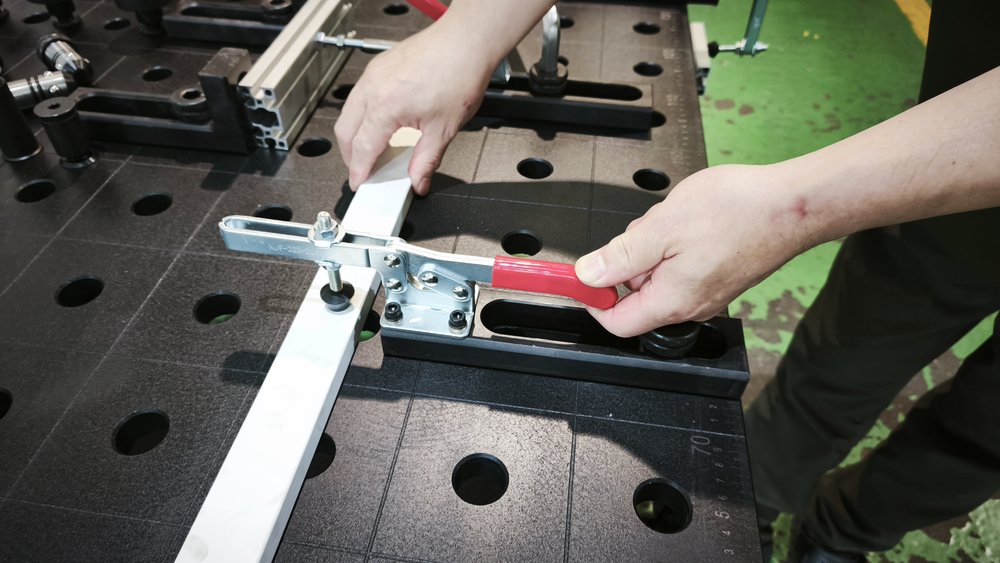

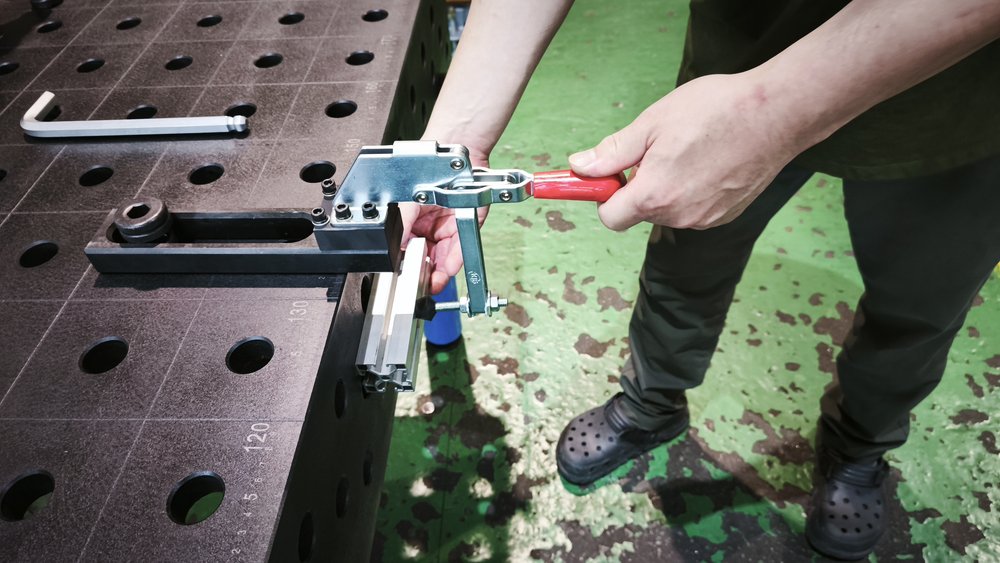

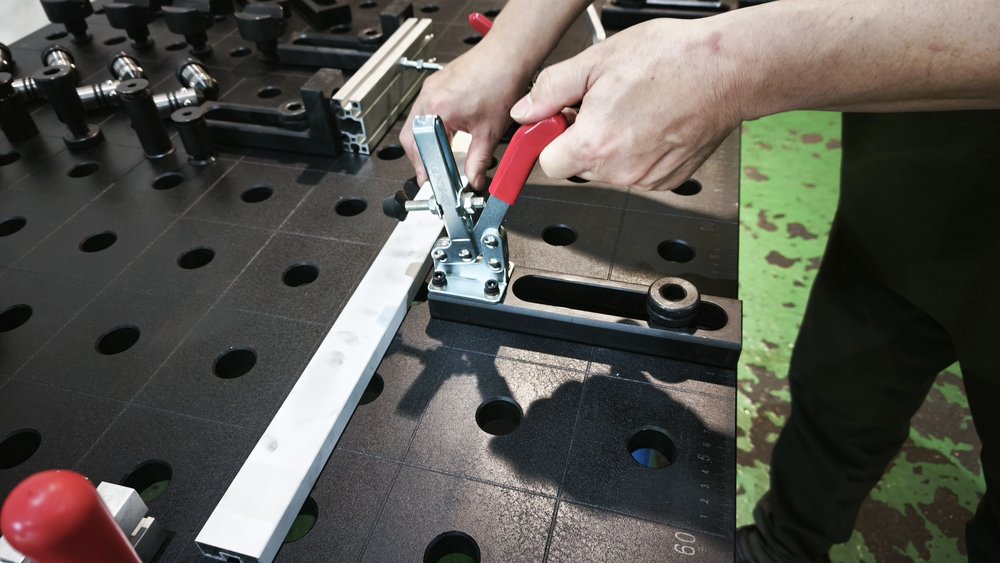

레버를 당기거나 눌러 자재를 고정하고, 반대로 젖혀 풀었습니다.

Result

레버 한 번으로 고정하고 풉니다

4종을 자재 모양과 누를 방향에 맞춰 골라 쓰면 C클램프 없이 자재를 고정할 수 있습니다. 용접할 부재의 크기와 모양을 알려 주시면 맞는 클램프 구성을 정리해 드립니다.

Summary

이번 작업 내용

작업	3D 용접테이블 토글클램프 4종 응용 시험

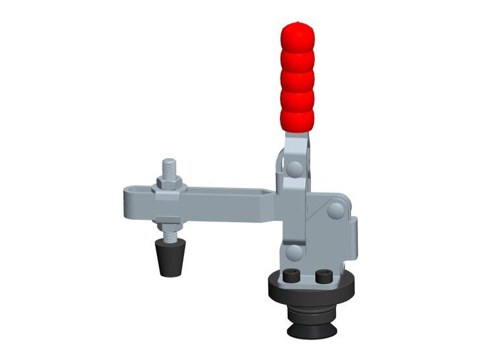

클램프	D28 토글클램프 · 수직 · 수평 · 전후진 타입
결합	Φ28 표준 홀
테이블	3D 흑착색 용접테이블
자재	알루미늄 프로파일 · 각재

용접테이블알루미늄

Video

작업 영상

영상

용접 지그 세팅에 쓰는 토글클램프 4종 — 창호종합기계 유튜브

쇼츠

전후진 · 수평 토글클램프 10개 출고 현장 — 창호종합기계 쇼츠
