모터식 R 노칭기, 40A 강관 끝 R 노칭 가공과 맞대어 보기

MOTOR-DRIVEN PIPE NOTCHING MACHINE · 40A STEEL PIPE · R NOTCHING

모터식 R 노칭기로 40A 강관의 끝을 R 모양으로 가공했습니다. 먼저 캘리퍼스로 강관 바깥 지름을 재고, 금형 판의 구멍에 강관을 밀어 넣어 가공한 뒤, 가공한 끝을 다른 강관에 맞대어 확인했습니다.

모터식 R 노칭기40A 강관R 노칭

40A

강관 규격

48.67mm

잰 바깥 지름

끝단 모양

Machine

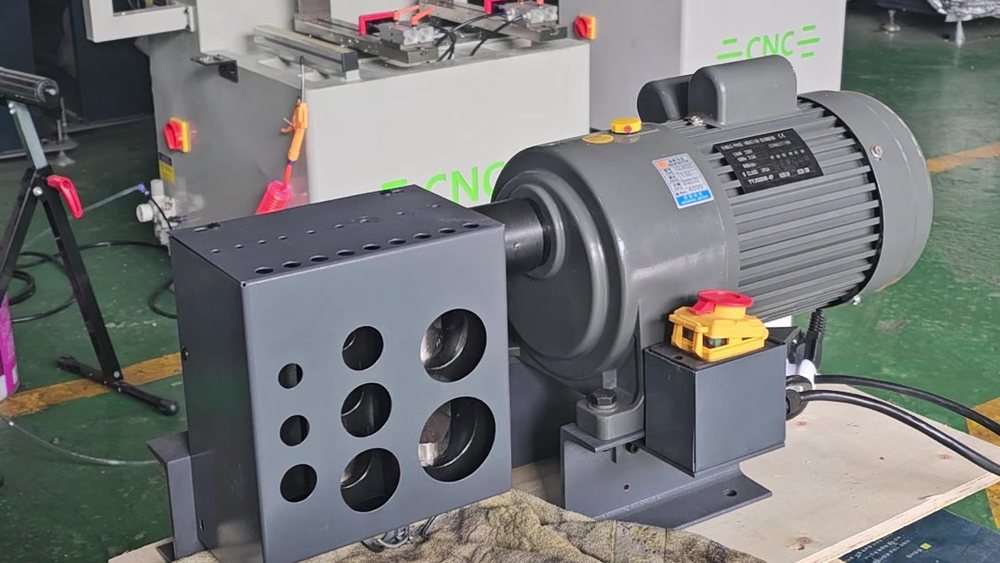

금형 판에 구경이 다른 구멍이 모여 있습니다

검은 금형 판에는 크기가 다른 구멍이 여러 개 있고, 뒤쪽에 회색 모터가 달려 있습니다. 노란색 스위치 상자가 함께 달려 있습니다.

Measure

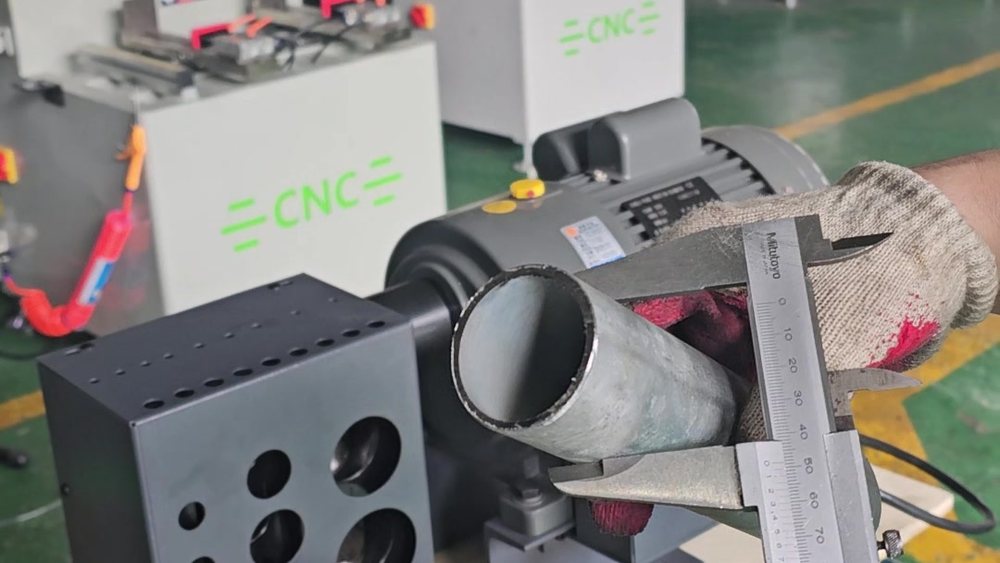

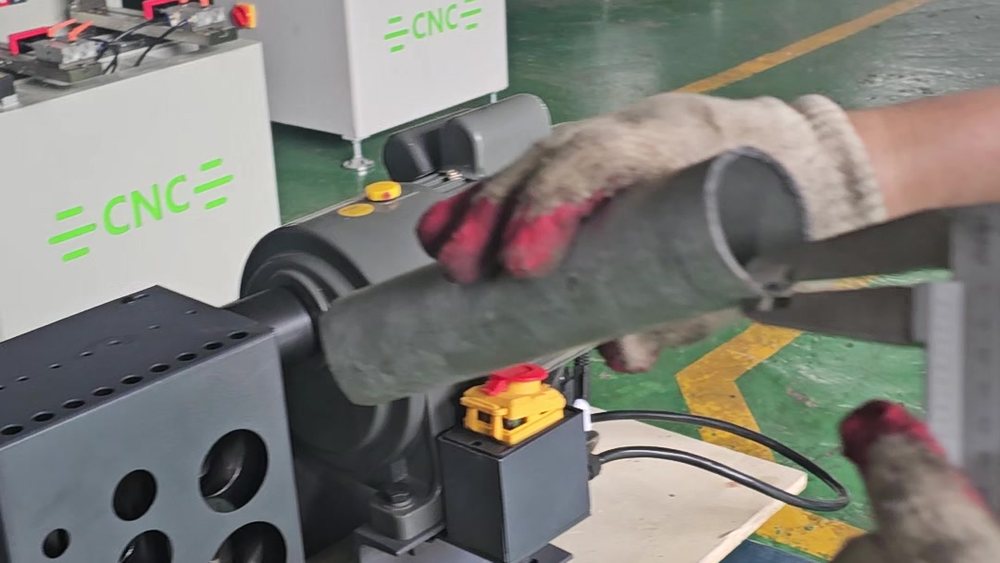

캘리퍼스로 강관 바깥 지름을 쟀습니다

가공할 강관은 40A입니다. 캘리퍼스로 바깥 지름을 재니 48.67mm가 나왔습니다.

Notch

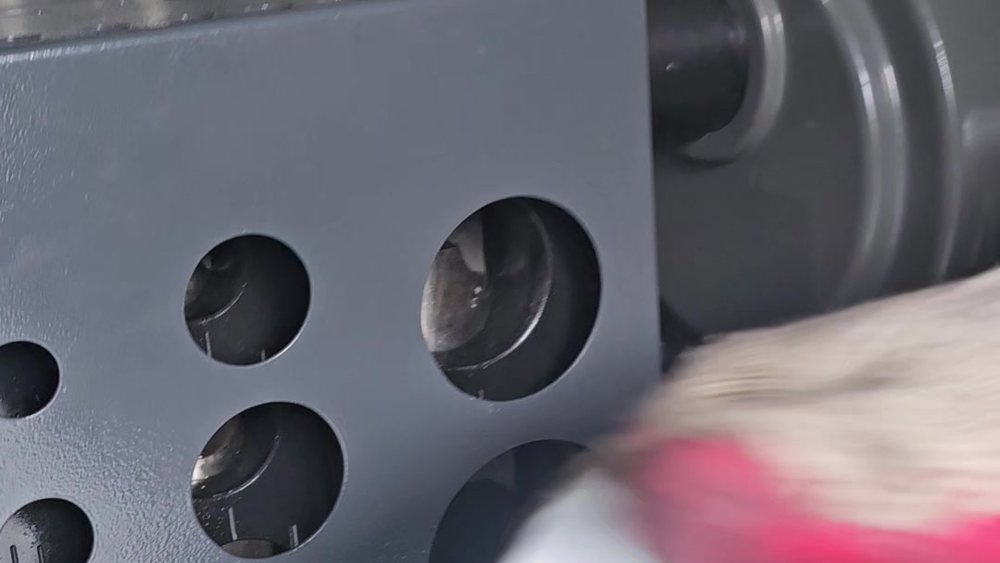

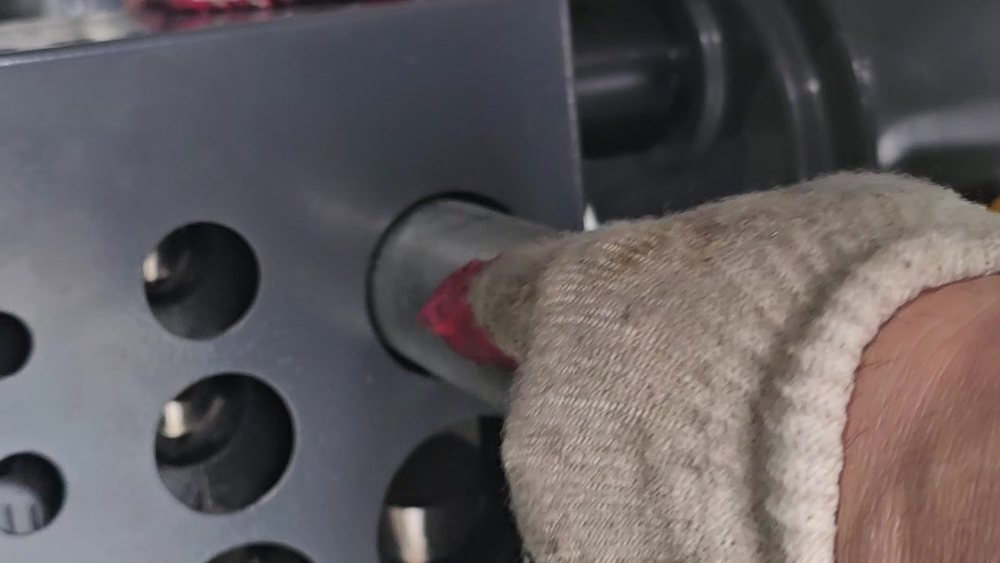

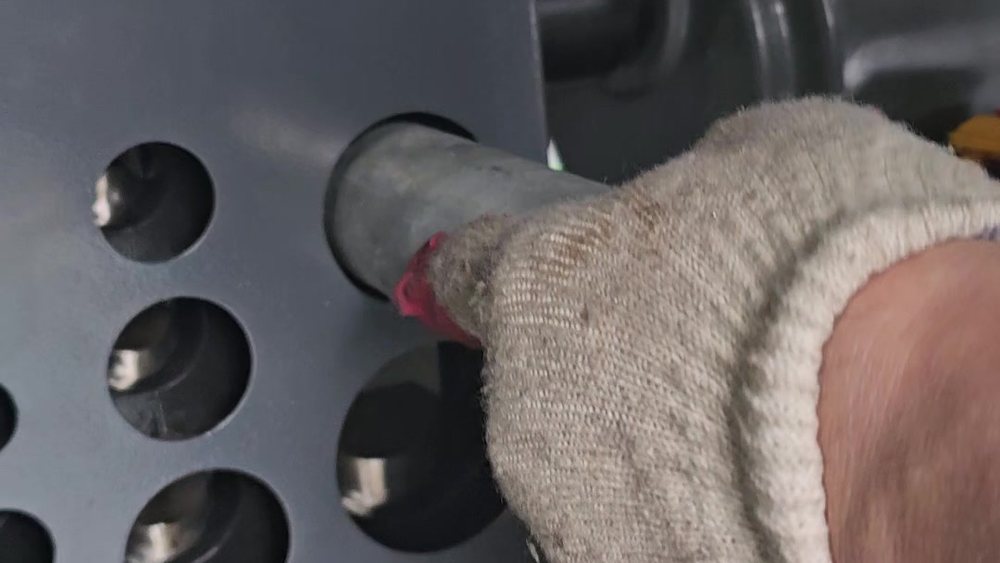

구멍에 강관을 끝까지 밀어 넣어 가공합니다

가공할 구경의 구멍에 강관을 끝까지 밀어 넣었습니다.

Fit

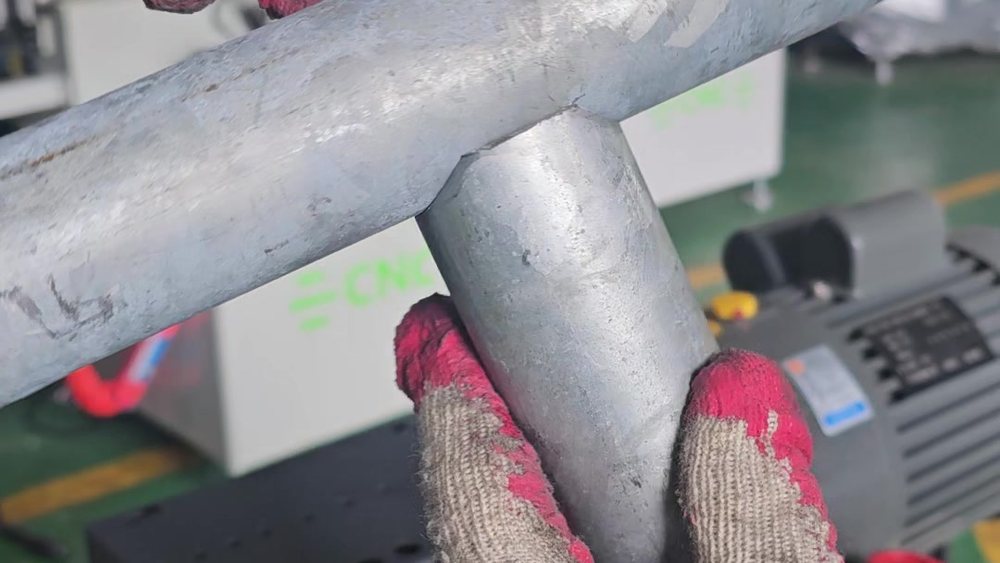

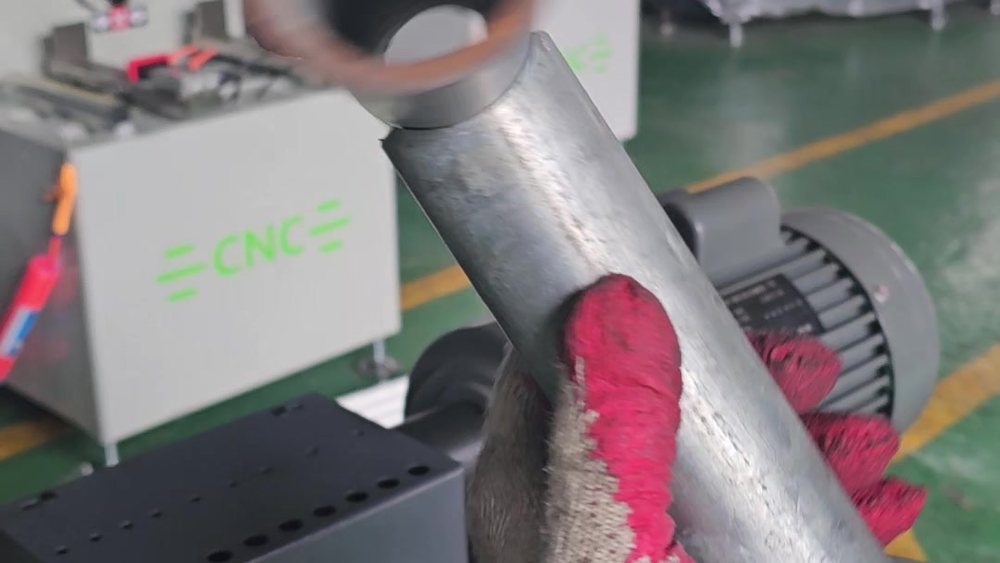

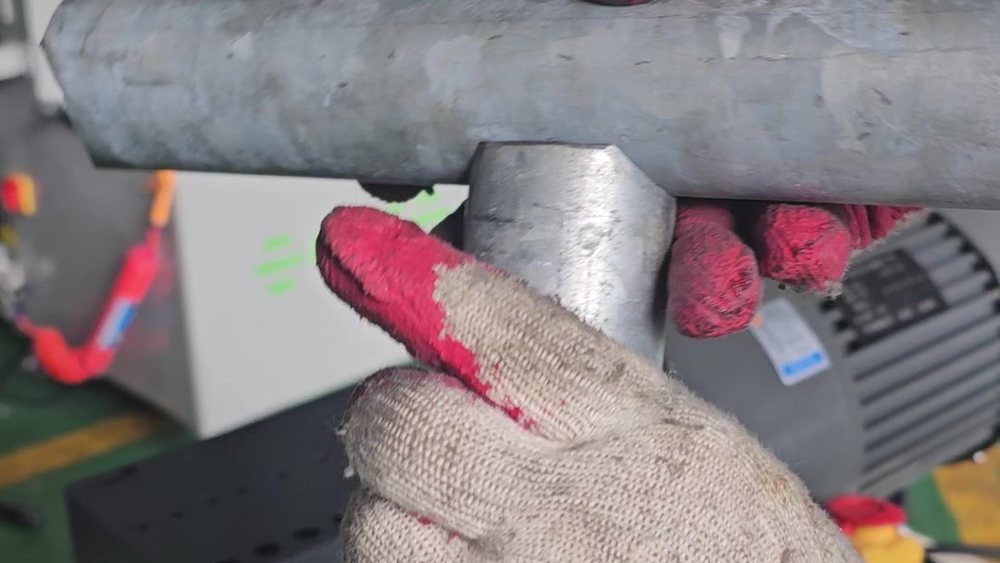

가공한 끝을 다른 강관에 맞대어 봤습니다

가공한 강관 끝을 다른 강관 옆면에 대어 T자로 맞춰 보았습니다. 난간(핸드레일) 같은 구조물에서 강관을 이어 붙일 때 쓰는 가공입니다.

Summary

이번 시연 내용

R 노칭기40A 강관파이프 노칭
