널링기 WTM-F-01, 이송 테이블과 함께 납품 설치

KNURLING MACHINE · WTM-F-01 · DELIVERY · INSTALLATION

단열 스트립을 끼우기 전에 프로파일 홈 안쪽에 널링 무늬를 새기는 널링기 WTM-F-01입니다. 한 창호업체 공장에 이송 테이블과 함께 설치하고, 위치 표시기와 줄자로 널링 위치와 롤러를 맞췄습니다.

납품 설치널링기 WTM-F-01단열 프로파일

2기

널링 헤드

Φ120

널링 휠 지름

설치

이송 테이블과 함께

Delivery

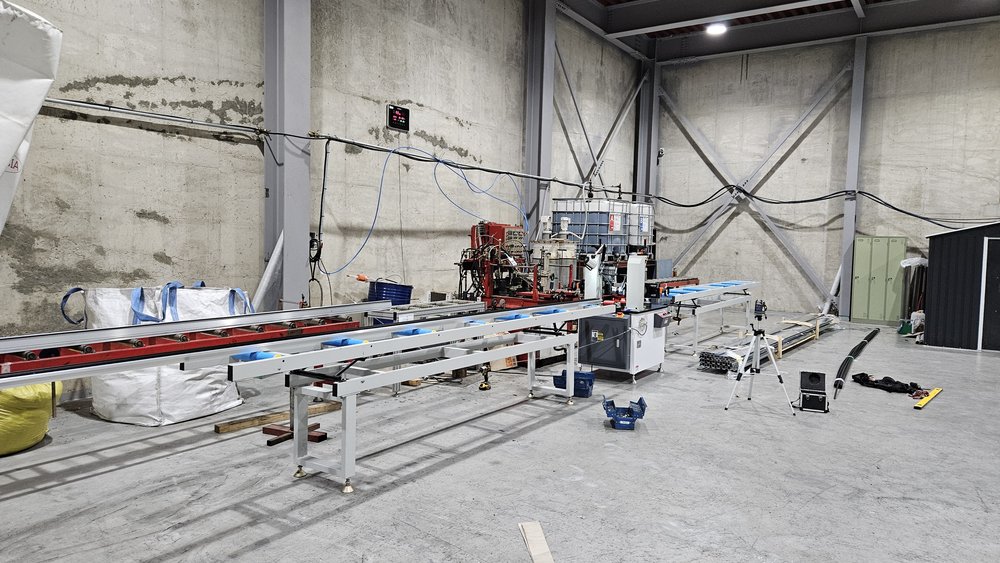

이송 테이블과 이어 라인으로 설치했습니다

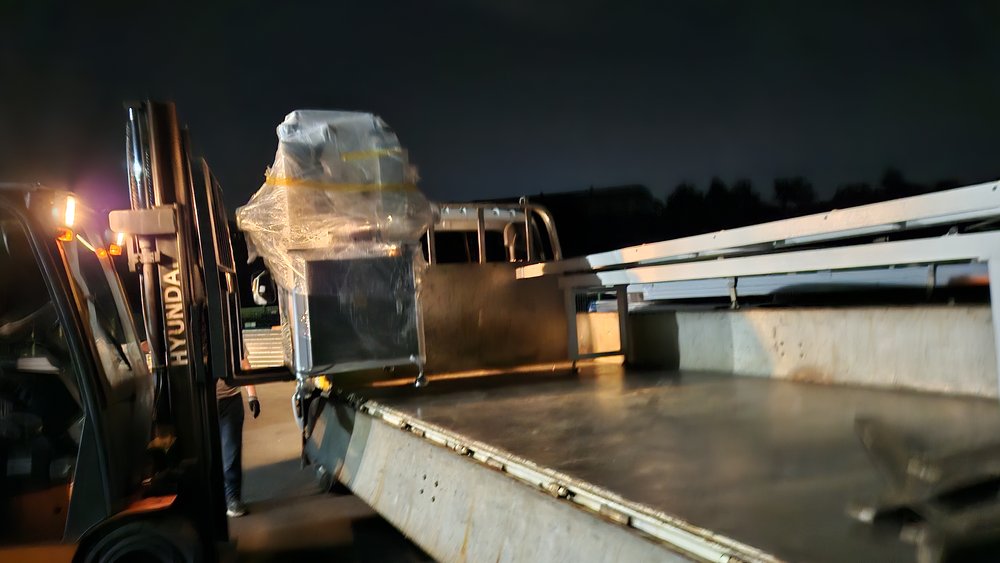

포장한 채로 화물차에 실려 도착한 본체를 지게차로 내리고, 자재가 들어가고 나오는 이송 테이블과 이어 한 라인으로 설치했습니다.

Setting

널링 위치와 롤러를 맞췄습니다

고객이 가공하실 프로파일에 맞춰 위치 표시기의 숫자로 널링 위치를 맞추고, 줄자로 자재 고정 롤러의 높이와 간격을 쟀습니다.

① 널링 위치

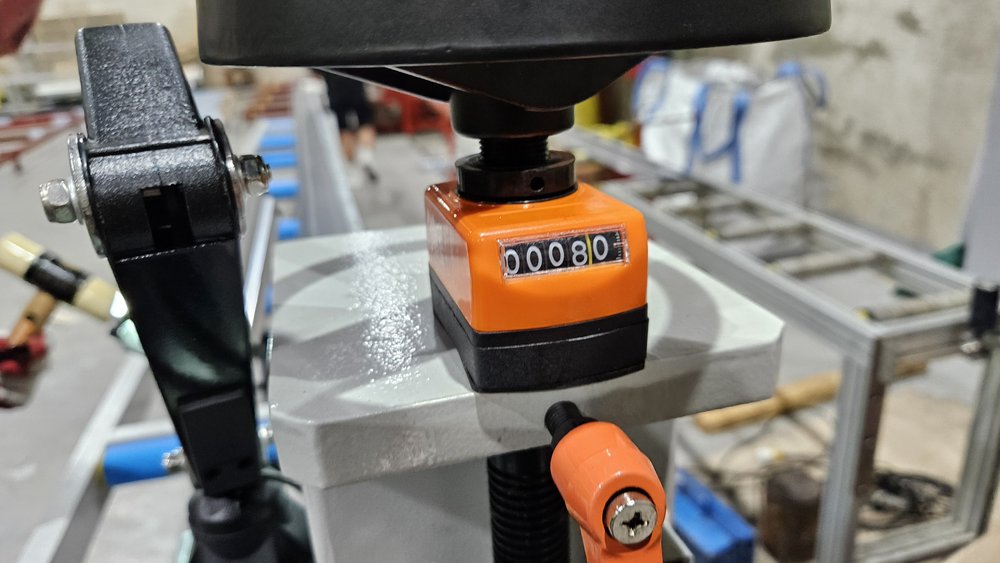

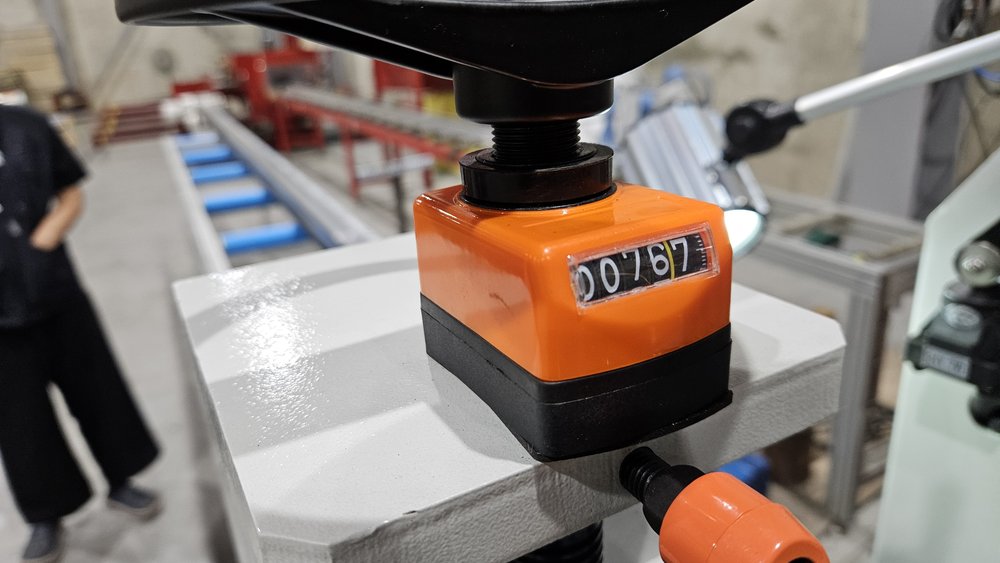

핸들을 돌려 위치 표시기의 숫자로 널링 헤드 위치를 맞췄습니다.

② 롤러 높이

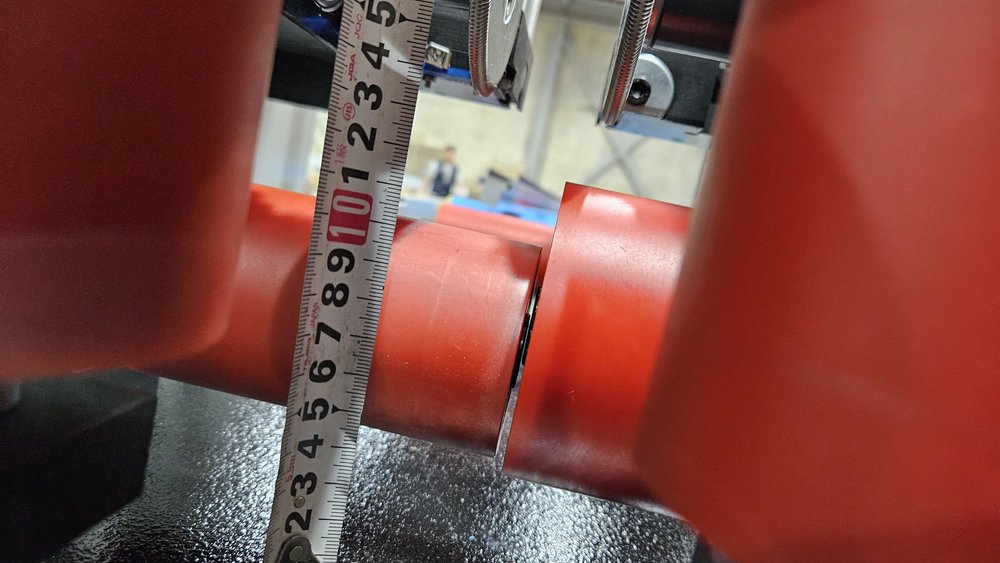

자재 고정 롤러의 높이를 줄자로 재며 맞췄습니다.

③ 롤러 간격

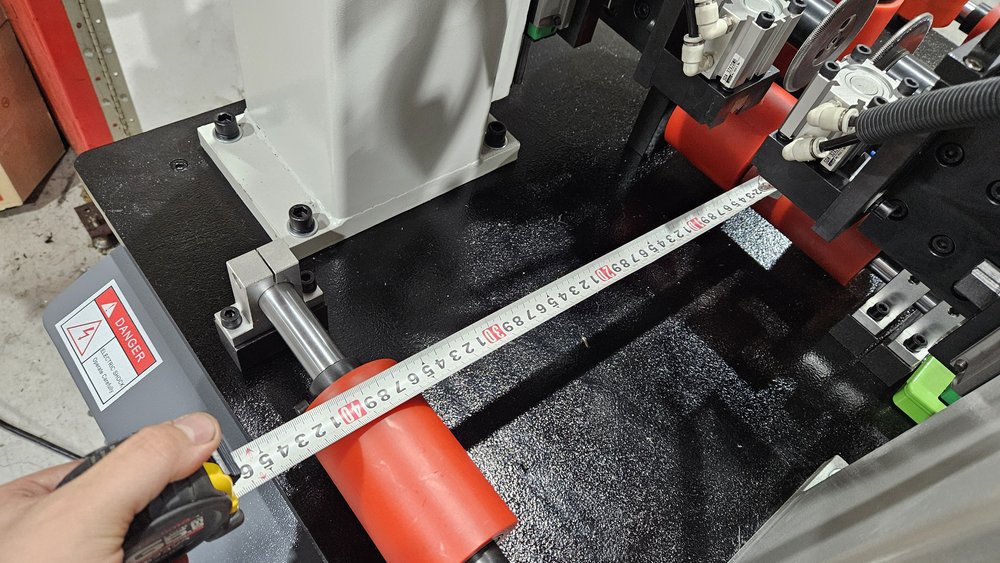

프로파일 폭에 맞춰 롤러 간격을 줄자로 재며 맞췄습니다.

Run

프로파일을 널링부로 넣어 확인했습니다

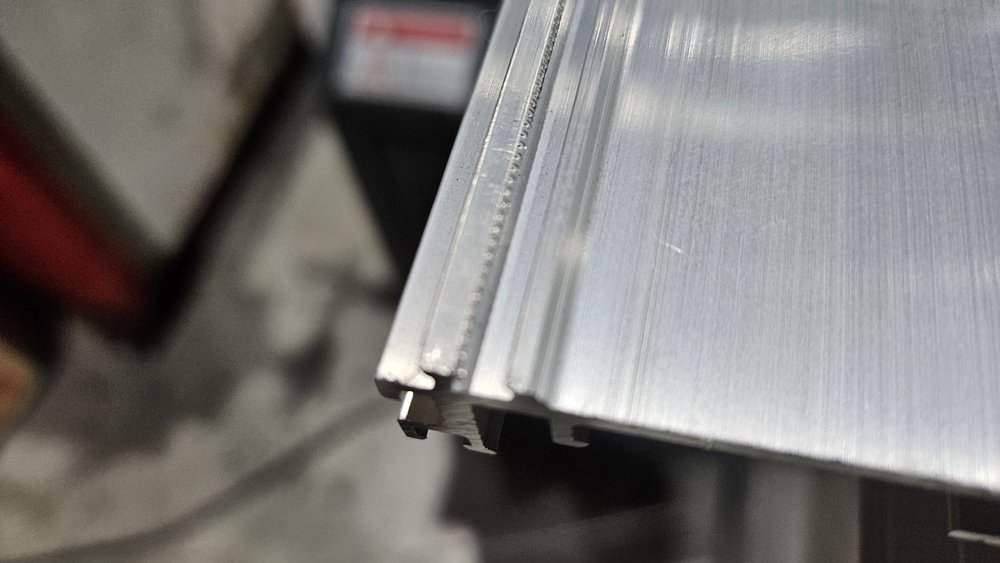

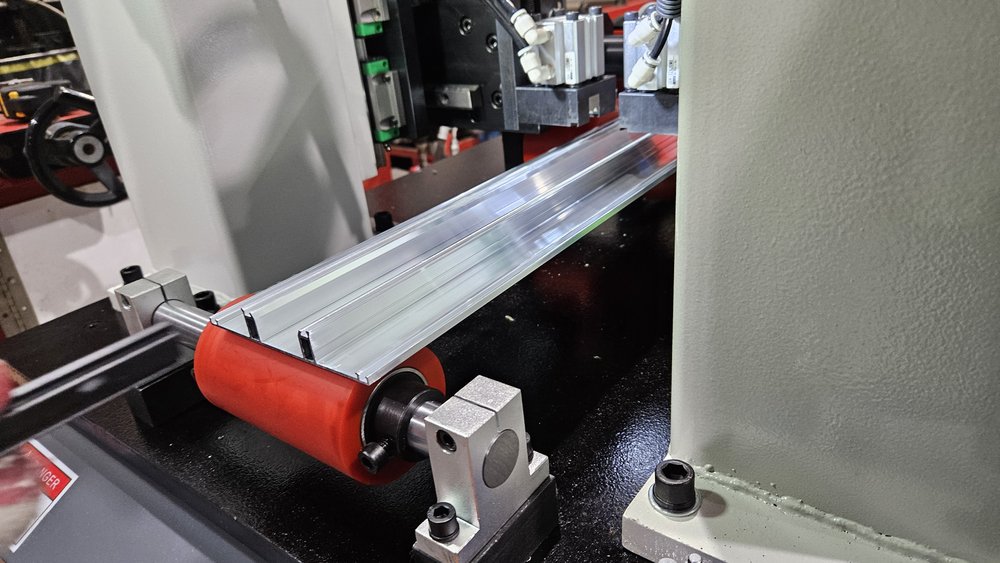

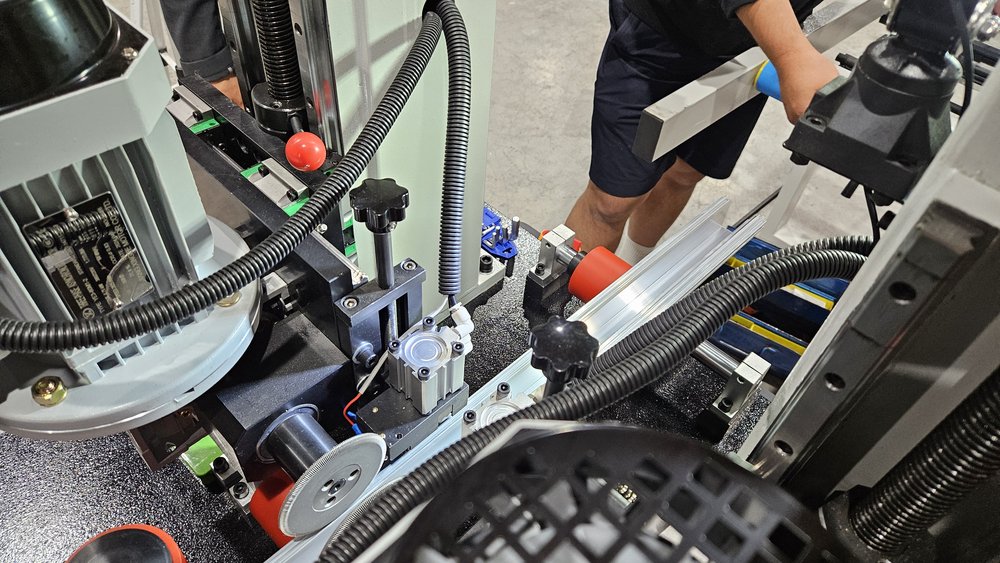

맞춘 뒤 프로파일을 널링부로 넣어 자재 고정 롤러 위를 지나가게 했습니다. 널링 무늬는 프로파일 홈 안쪽에 잔 톱니 모양으로 새겨집니다.

Summary

널링기 WTM-F-01 납품 설치

널링기WTM-F-01단열 프로파일납품 설치
