알루미늄 주방창 프레임, 소량 코너 클램핑 임가공

ALUMINUM WINDOW FRAME · CORNER CLAMPING JOB WORK · SMALL BATCH

알루미늄 주방창 프레임을 소량으로 받아 코너 클램핑을 대신 해 드린 작업입니다. 45도로 절단된 자재에 코너키를 넣고 1헤드 코너클램프기로 코너를 한 곳씩 압착했습니다. 완성한 프레임은 운반 카트에 세워 묶은 뒤 출고했습니다.

코너 클램핑 임가공알루미늄 주방창 프레임소량 작업

1헤드

한 번에 코너 1곳

0.5~0.8MPa

공기압력

380V

사용 전원

Machine

1헤드 코너클램프기로 작업했습니다

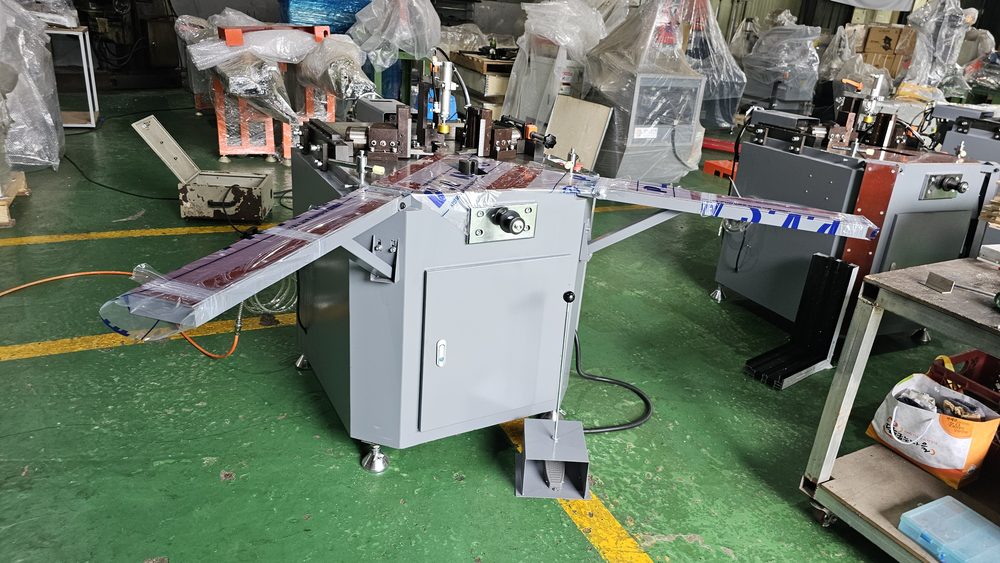

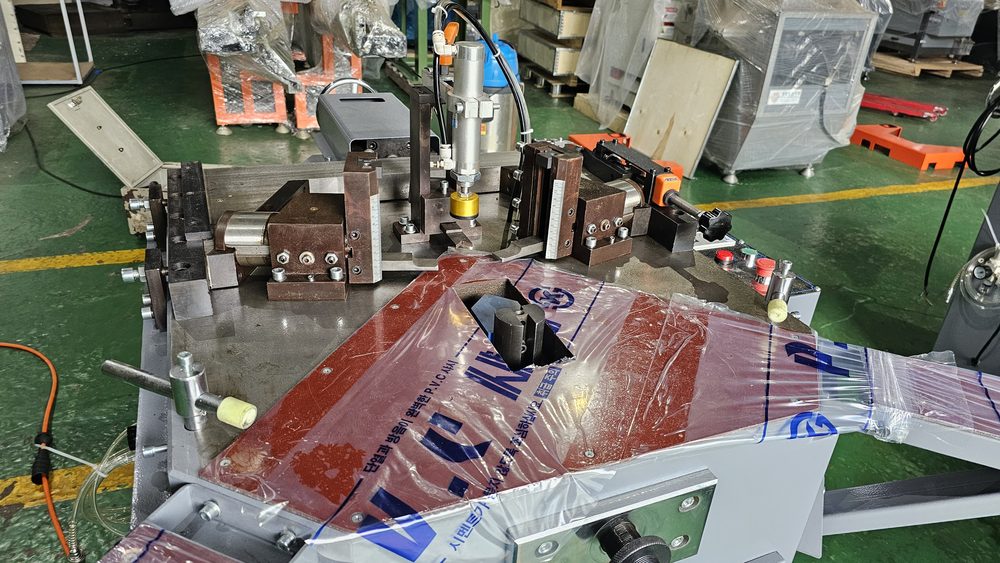

임가공에는 회사에 있는 1헤드 코너클램프기를 사용했습니다. 좌우로 긴 받침대에 자재를 올려 직각으로 맞대면, 가운데 압착부에서 펀칭 핀이 코너키를 눌러 두 자재를 고정합니다. 한 번에 코너 한 곳씩 압착합니다.

Material

프레임 자재와 코너키를 준비했습니다

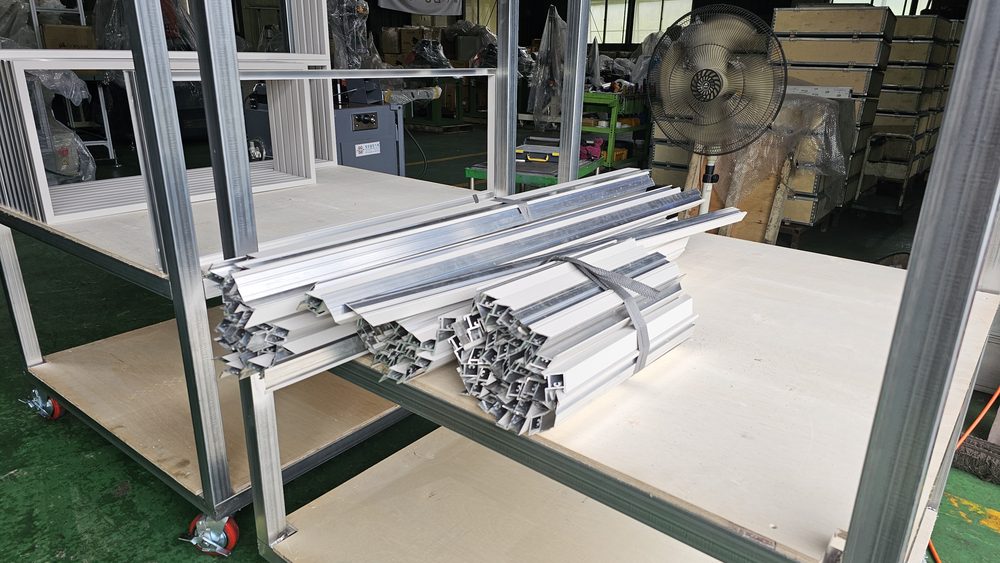

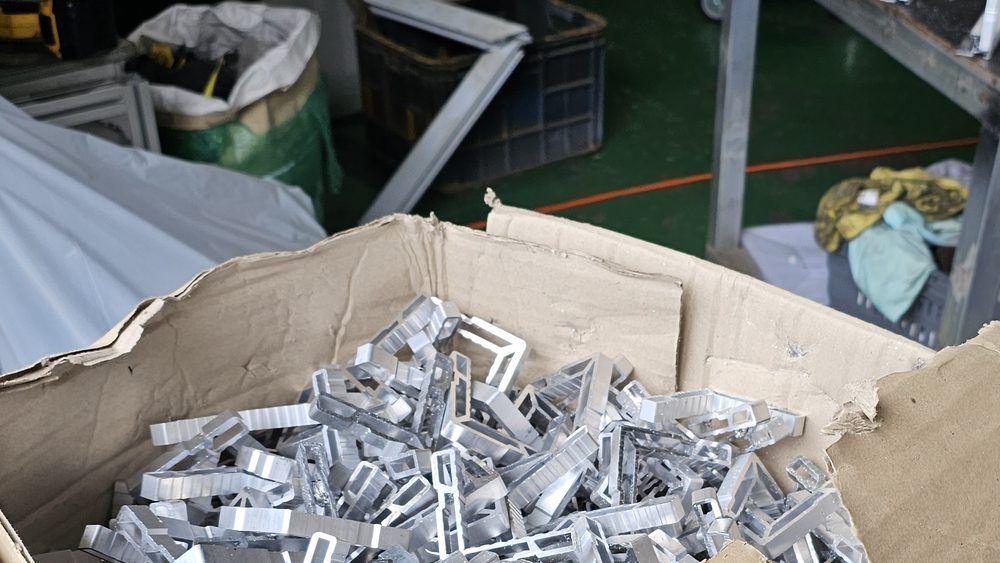

45도로 절단된 알루미늄 프레임 자재를 작업대에 묶음으로 모아 두고, 코너 안쪽에 넣을 알루미늄 코너키를 함께 준비했습니다.

Check

압착한 코너의 모서리 맞춤을 확인했습니다

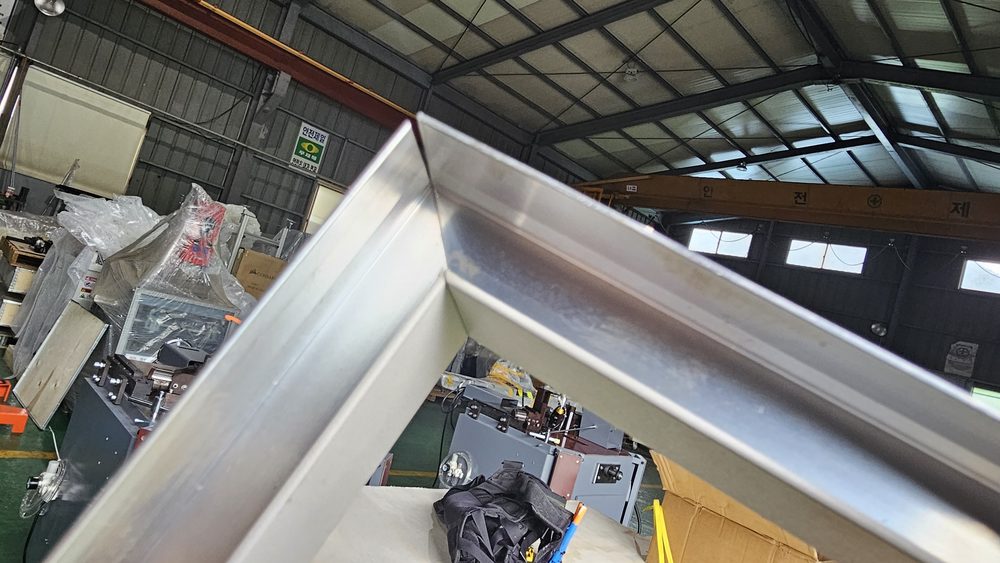

압착한 코너는 두 자재의 모서리가 어긋나지 않고 맞는지 확인했습니다. 나머지 코너도 같은 방법으로 압착했습니다.

Result

완성한 프레임을 카트에 쌓아 출고했습니다

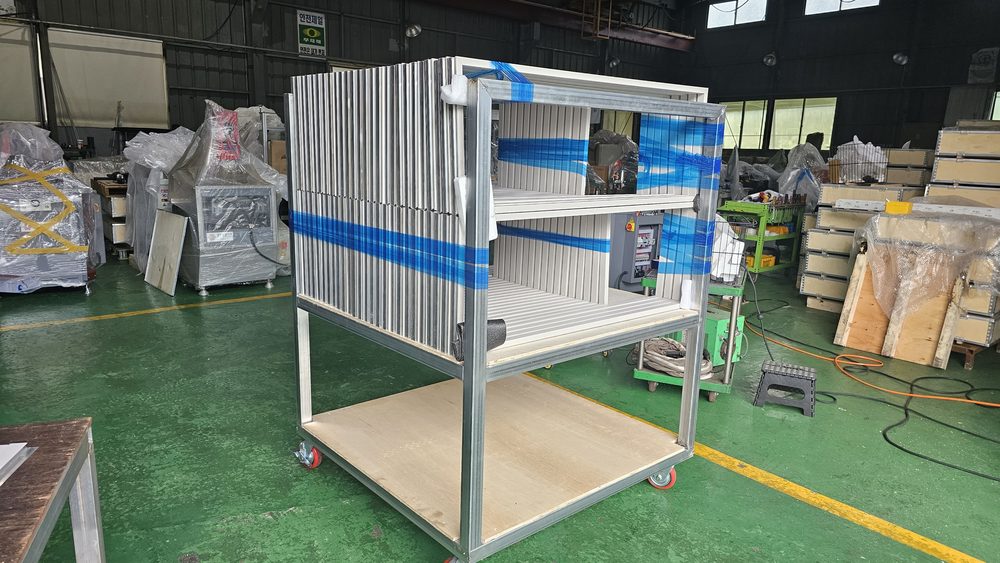

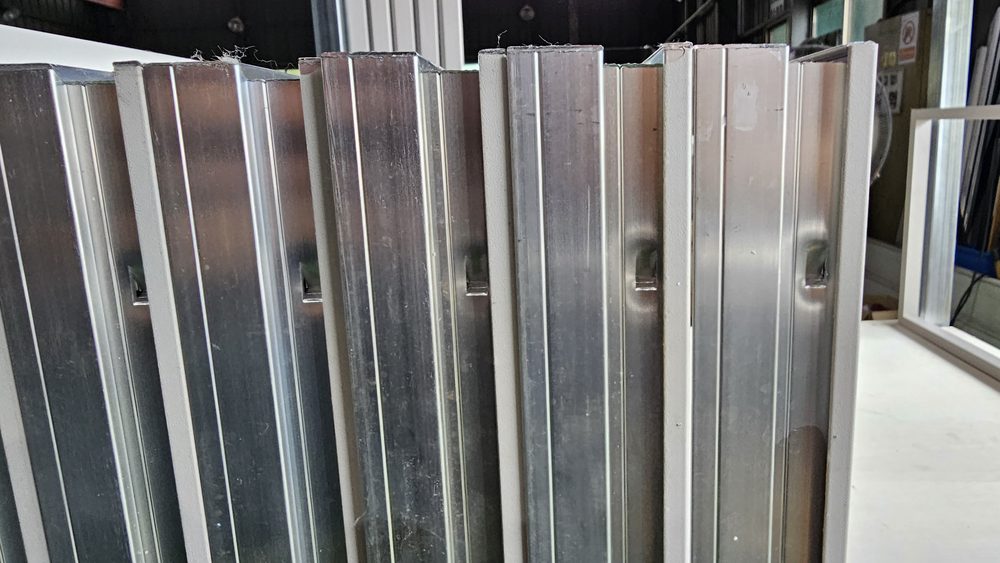

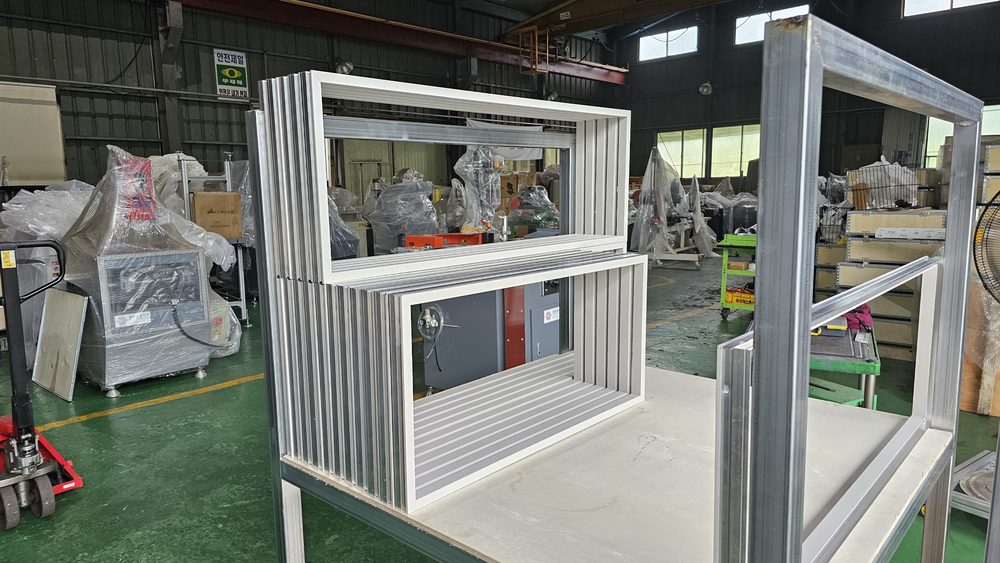

압착을 마친 프레임 옆면에는 펀칭 핀이 누른 자국이 남습니다. 완성한 프레임은 운반 카트에 세워 쌓고 테이프로 묶어 출고했습니다.

Summary

이번 임가공 내용

코너클램프기알루미늄

Video

작업 영상

영상

알루미늄 창호용 프레임 소량 코너 클램핑 임가공 서비스 진행 정보
