Self-Repair · PVC 용접기 · 온도 센서 교체

PVC 용접기 열판 온도 센서는 어떻게 교체하나요?

PVC WELDING MACHINE · HEATING PLATE TEMPERATURE SENSOR REPLACEMENT

온도 센서(CA센서)는 열판의 온도를 읽어 온도 감지기에 알려 주는 부품입니다. 교체할 때는 단자대의 +/− 선을 먼저 확인하고, 새 센서도 같은 방향으로 연결해야 합니다. 방향이 반대가 되면 열판이 설정 온도를 넘어 계속 뜨거워질 수 있습니다. 교체한 뒤에는 열판이 설정 온도에 이르렀을 때 전원이 꺼지는지 꼭 확인해 주세요.

온도 센서 교체5단계ML-2W-02

직접 하기 어려우면 문의 다른 안내 보기

2포인트 3차 사상 용접기 ML-2W-02

5단계

교체 순서

+ / −

선 방향 확인

열판지

먼저 걷기

시험 작동

전원 꺼짐 확인

Safety

작업 전 꼭 지켜 주세요

⚠ 안전 수칙

전원을 끄고 열판이 식은 뒤에 작업을 시작합니다.
단자대에서 선을 풀기 전에 + 선과 − 선을 먼저 확인합니다.
새 센서도 +는 +에, −는 −에 연결합니다.

+와 −를 반대로 연결하면 온도 감지기가 현재 온도를 영하로 잘못 읽습니다.그러면 설정 온도에 이르러도 전원이 꺼지지 않고 열판이 계속 뜨거워집니다. 절대 주의해 주세요.

Video

교체 영상

PVC창호 용접기 열판 CA센서 교체 — 창호종합기계 유튜브

영상

PVC창호 용접기 열판 CA센서 교체 — 창호종합기계 유튜브

Steps

열판 온도 센서 교체 — 5단계

순서대로 따라 해 주세요. 교체 장면은 위 영상에서 보실 수 있습니다.

STEP 1

열판을 식힌 뒤 열판지를 걷어 주세요

전원을 끄고 열판이 완전히 식은 것을 확인합니다. 센서를 빼려면 열판 표면을 가리고 있는 열판지부터 걷어 내야 합니다. 열판지를 새로 붙이는 방법은 아래 관련 글에 있습니다.

STEP 2

단자대에서 센서 선의 +/− 를 확인하고 풀어 주세요

단자대에 물려 있는 센서 선이 어느 쪽이 +이고 어느 쪽이 −인지 먼저 확인합니다. 확인한 뒤에 두 선을 단자대에서 풉니다.

STEP 3

고정 볼트를 풀고 헌 센서를 빼 주세요

센서를 잡고 있는 고정 볼트를 풀고, 열판 구멍에 끼워진 헌 센서를 뽑아 냅니다.

STEP 4

새 센서를 고정하고 +/− 를 맞춰 연결해 주세요

새 센서를 구멍에 끼워 고정 볼트로 고정합니다. 센서 선은 단계 2에서 확인한 대로 +는 +에, −는 −에 연결합니다. 방향이 반대가 되면 안 됩니다.

STEP 5

시험 작동으로 전원이 꺼지는지 확인해 주세요

온도 감지기에 알맞은 온도를 설정하고 전원을 켭니다. 열판이 설정 온도까지 올라갔을 때 온도 감지기가 전원을 끄는지 반드시 확인합니다. 설정 온도에 이르러도 전원이 꺼지지 않으면 바로 기계 전원을 끄고 선 연결을 다시 살펴봅니다.

Related

함께 보시면 좋은 글

자가수리 안내

용접기 접착식 열판지 교체

열판 표면의 열판지를 새로 붙이는 방법입니다.

자가수리 안내

자가수리 안내 전체 보기

기계별 정비 방법을 모아 두었습니다.

Product

이 안내에 해당하는 제품

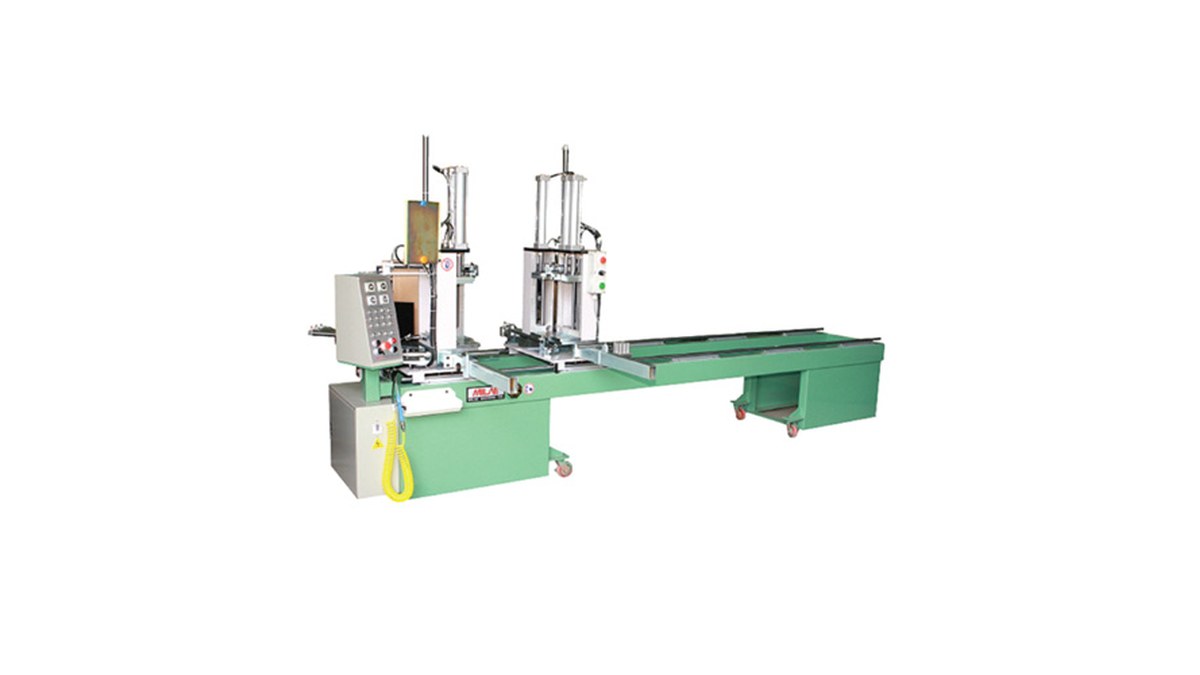

2포인트 3차 사상 용접기 ML-2W-02
