홈›자가수리 안내›PVC 루터 가공기 비트 교체

Self-Repair · PVC 루터 가공기 · 비트 교체

PVC 루터 가공기 비트는 어떻게 교체하나요?

PVC ROUTER MACHINE · ROUTER BIT REPLACEMENT

PVC 루터 가공기 WTM-RM-01의 루터는 스프링 콜렛 방식입니다. 너트를 조이면 안쪽 콜렛이 비트 자루(12mm)를 물어 고정합니다. 너트를 풀 때와 조일 때는 축 잠금 버튼을 눌러 축을 고정해야 합니다. 새 비트는 최소 15~20mm 깊이로 꽂아야 작업 중에 빠지지 않습니다.

비트 교체5단계WTM-RM-01

직접 하기 어려우면 문의 다른 안내 보기

PVC 핸들 취부 루터 가공기 WTM-RM-01

5단계

교체 순서

12mm

비트 자루

15~20mm

최소 꽂는 깊이

축 잠금

풀 때 · 조일 때

Safety

작업 전 꼭 지켜 주세요

⚠ 안전 수칙

루터가 완전히 멈춘 것을 확인하고, 전원 플러그를 뽑고 에어 공급을 잠근 뒤 시작합니다.
너트를 풀고 조일 때는 축 잠금 버튼을 누른 상태로 작업합니다.
비트를 얕게 꽂지 않습니다.

비트를 10mm처럼 얕게 꽂으면 작업 중에 비트가 튕겨 나갈 수 있습니다.꽂는 깊이는 최소 15~20mm로 맞춰 주세요.

Video

교체 영상

루터 가공기 비트 교체 방법 — 창호종합기계 유튜브

영상

루터 가공기 비트 교체 방법 — 창호종합기계 유튜브

Steps

루터 비트 교체 — 5단계

순서대로 따라 해 주세요. 교체 장면은 위 영상에서 보실 수 있습니다.

STEP 1

전원 플러그를 뽑고 에어를 잠가 주세요

루터가 완전히 멈춘 것을 확인한 뒤 전원 플러그를 뽑고 에어 공급을 잠급니다. 공구는 루터 너트에 맞는 스패너를 준비합니다. 전용 스패너가 없으면 몽키 스패너나 크기가 맞는 일반 스패너를 써도 됩니다.

STEP 2

축 잠금 버튼을 눌러 축을 고정해 주세요

스패너로 너트만 풀면 축이 함께 회전해서 너트가 풀리지 않습니다. 루터 뒤쪽의 축 잠금 버튼을 누르면 걸리는 소리가 나면서 축이 고정됩니다.

STEP 3

너트를 풀고 헌 비트를 빼 주세요

축 잠금 버튼을 누른 상태에서 스패너로 너트를 풉니다. 너트가 풀리면 안쪽 콜렛이 벌어져 비트를 뽑을 수 있습니다.

STEP 4

새 비트를 15~20mm 이상 꽂아 주세요

비트 자루는 12mm이고, 날 지름은 가공할 핸들 규격에 맞춰 고릅니다. 비트는 최소 15~20mm 깊이로 꽂습니다. 10mm처럼 얕게 꽂으면 작업 중에 비트가 튕겨 나갈 수 있습니다.

STEP 5

축을 고정하고 너트를 조여 주세요

축 잠금 버튼을 다시 누른 채로 너트를 먼저 손으로 조인 뒤, 스패너로 조금 강하게 마무리합니다. 조인 다음 잠금 버튼에서 손을 떼고 전원과 에어를 다시 연결합니다.

Related

함께 보시면 좋은 글

자가수리 안내

자가수리 안내 전체 보기

기계별 정비 방법을 모아 두었습니다.

Product

이 안내에 해당하는 제품

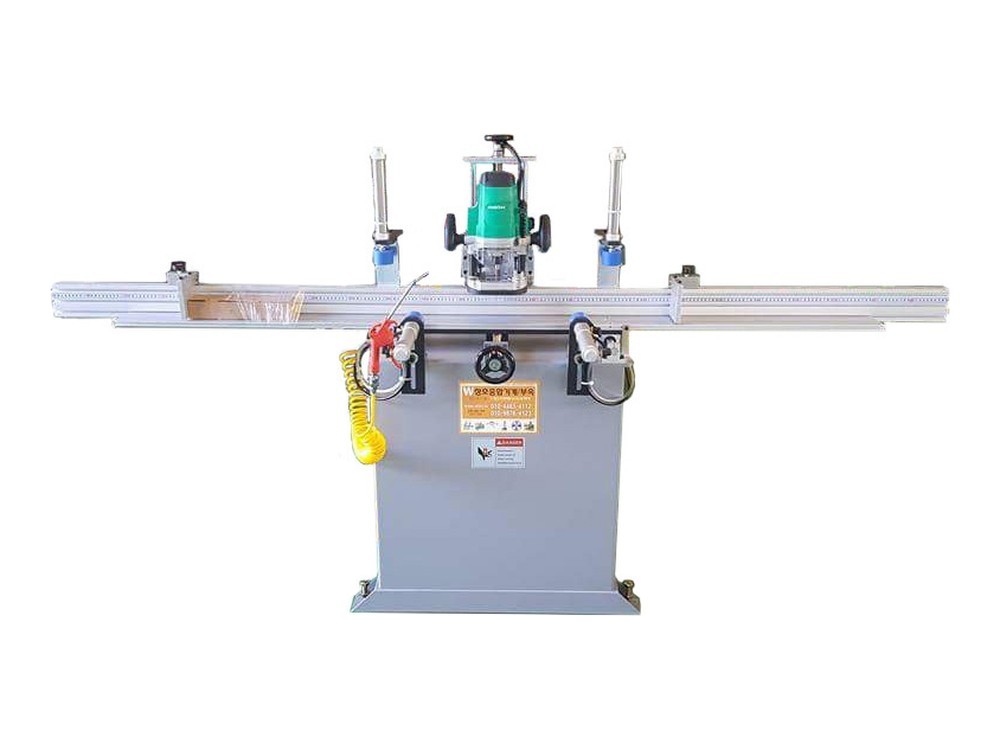

PVC 핸들 취부 루터 가공기 WTM-RM-01
