샤링기에 새 가공 금형 장착

SHEARING PRESS · PUNCHING DIE MOUNTING · WINDOW PROFILE

샤링기에 새 가공 금형을 장착했습니다. 상판 아래 금형 자리를 확인해 새 금형을 넣고, 상판 자리를 맞춘 뒤 금형 받침을 볼트로 고정했습니다.

금형 장착샤링기창호 프로파일

금형 장착 문의 다른 사례 보기

금형 장착

샤링기

자리 맞춤

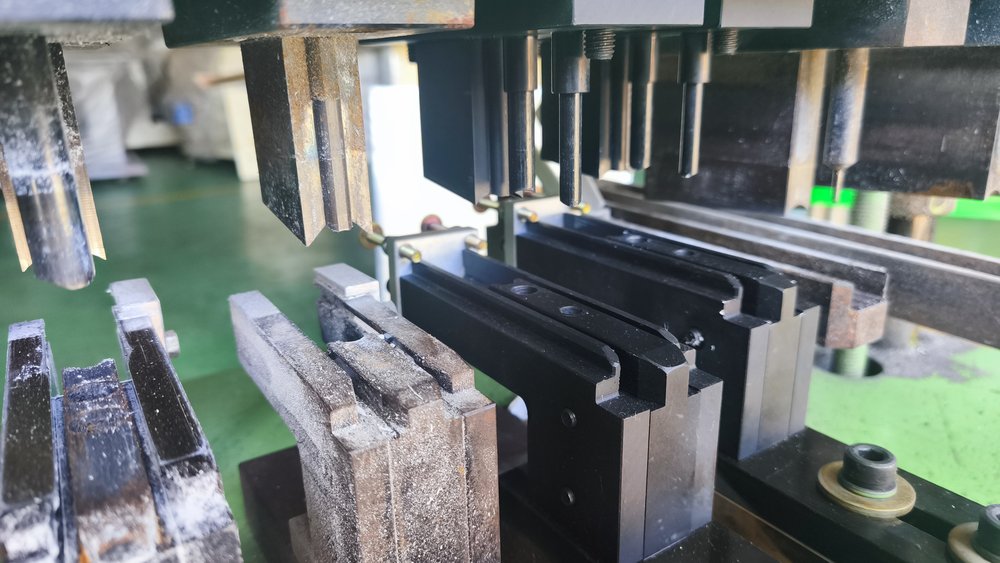

상판과 금형

볼트 고정

금형 받침

Machine

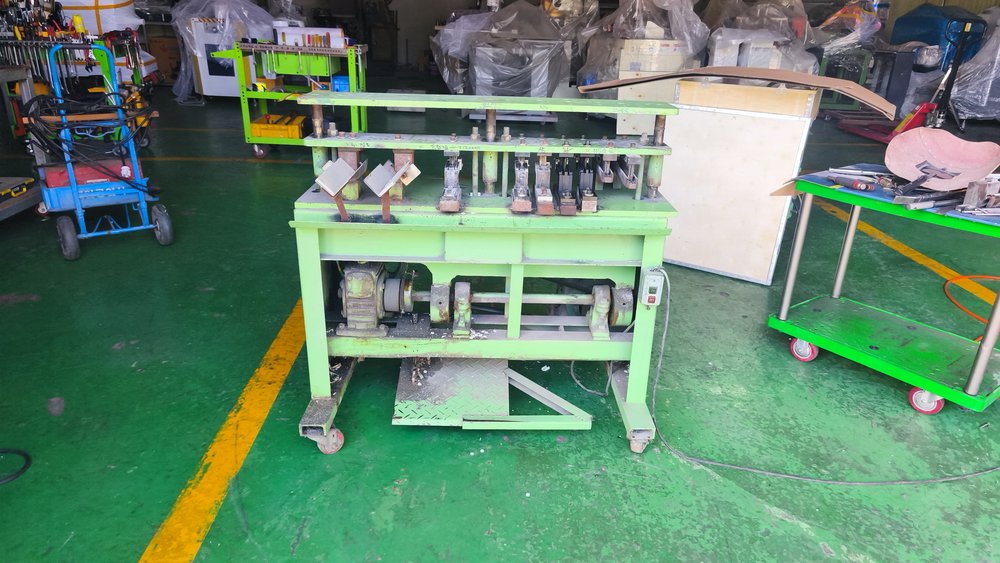

여러 금형이 놓인 샤링기

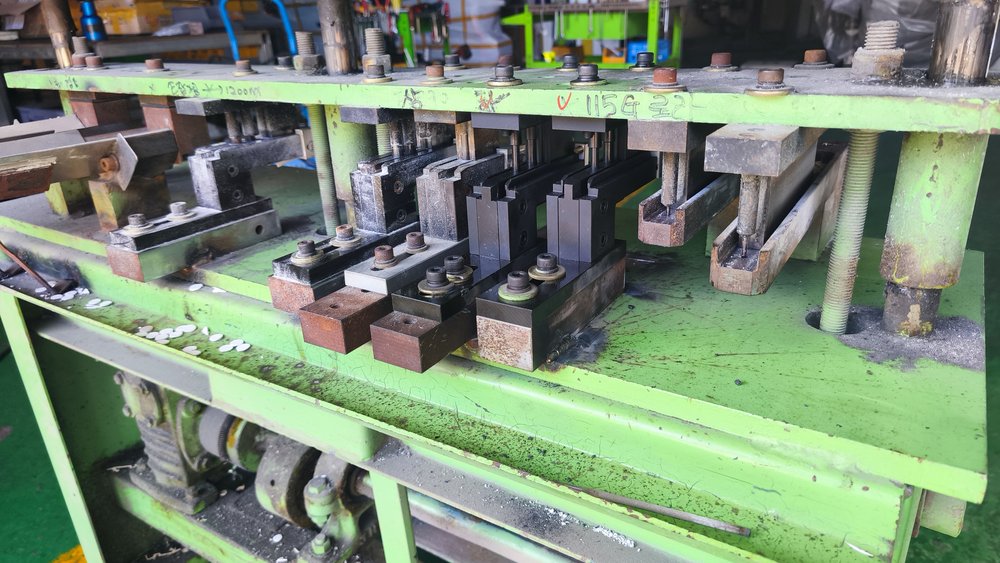

아래쪽에 모터가 달린 샤링기입니다. 상판 아래에 여러 금형이 한 줄로 놓여 있고, 이번에 이 줄 사이에 새 금형을 장착했습니다.

How We Mounted It

자리를 맞추고 볼트로 고정했습니다

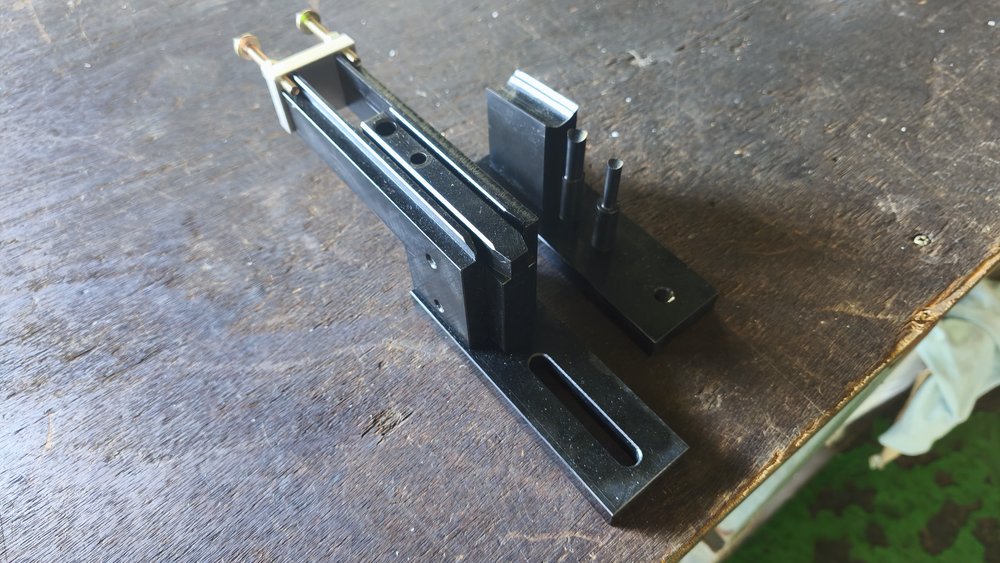

새 금형을 금형 줄 사이에 넣고, 상판 자리를 맞춘 뒤 금형 받침의 볼트를 조였습니다.

① 금형 자리 확인

상판 아래 여러 금형 사이에서 새 금형이 들어갈 자리를 확인했습니다.

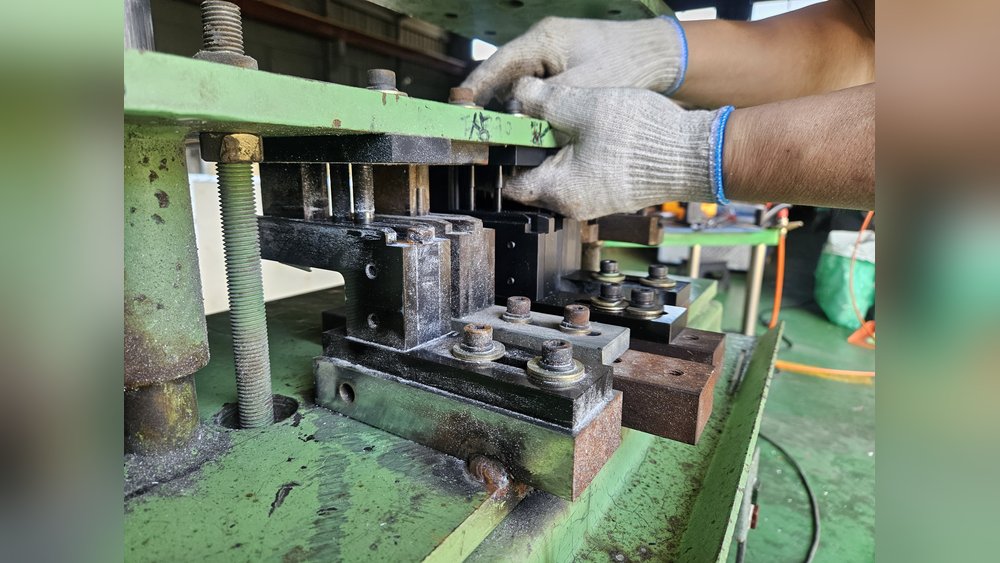

② 상판 자리 맞춤

새 금형을 넣고 상판을 금형 위치에 맞췄습니다.

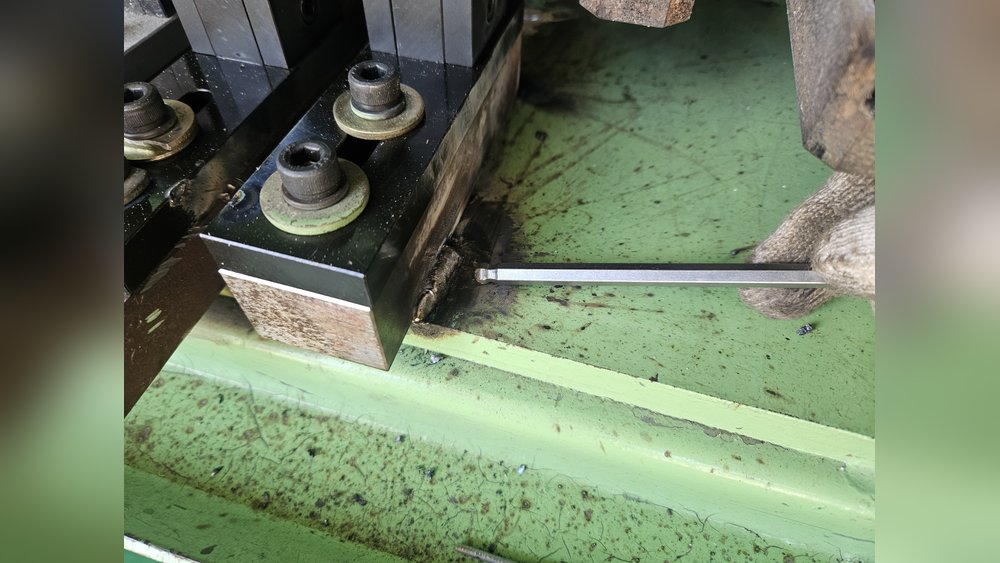

③ 받침 볼트 고정

금형 받침의 볼트를 육각 렌치로 조여 고정했습니다.

Check

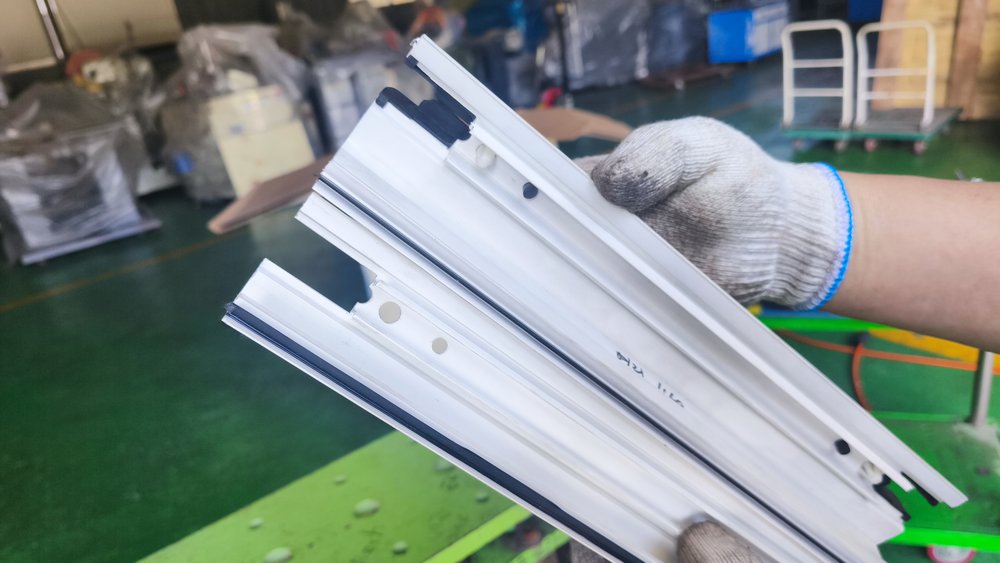

구멍이 난 프로파일을 확인했습니다

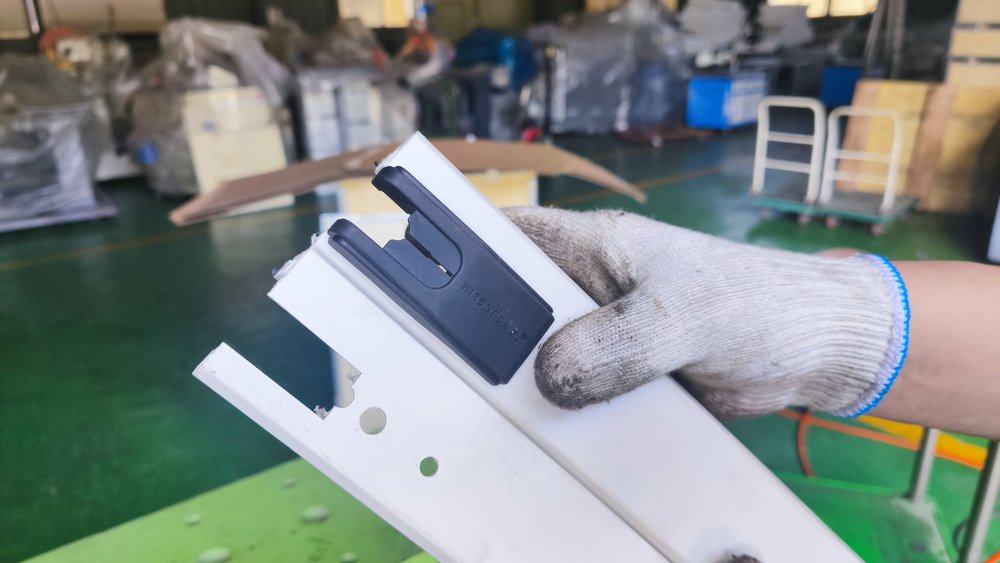

장착을 마친 뒤 구멍이 난 흰색 프로파일에 검은 캡을 대어 맞춰 보았습니다.

Summary

샤링기 가공 금형 장착

작업	가공 금형 장착
기계	샤링기
과정	금형 자리 확인 · 상판 자리 맞춤 · 받침 볼트 고정
확인	구멍이 난 프로파일에 캡 대어 보기
