공압 샤링기에 MC287용 4홀 가공 금형을 달 수 있나요?

PNEUMATIC SHEARING PRESS · LX HAUSYS MC287 · 4-HOLE PUNCHING DIE · PVC WINDOW

네, 달 수 있습니다. 공압 실린더가 달린 샤링기에 LX하우시스 MC287용 4홀 가공 금형을 부착했습니다. 상판 아래 금형 자리를 확인해 금형을 올리고, 프로파일을 금형 입구에 넣어 홀 4개를 가공하는 자리가 맞는지 확인했습니다.

금형 부착Φ4 홀 4개PVC 창호

비슷한 구성 문의 다른 사례 보기

4개

가공 홀

Φ4

홀 지름

공압

샤링기 구동

Site

공압 샤링기의 금형 자리에 부착했습니다

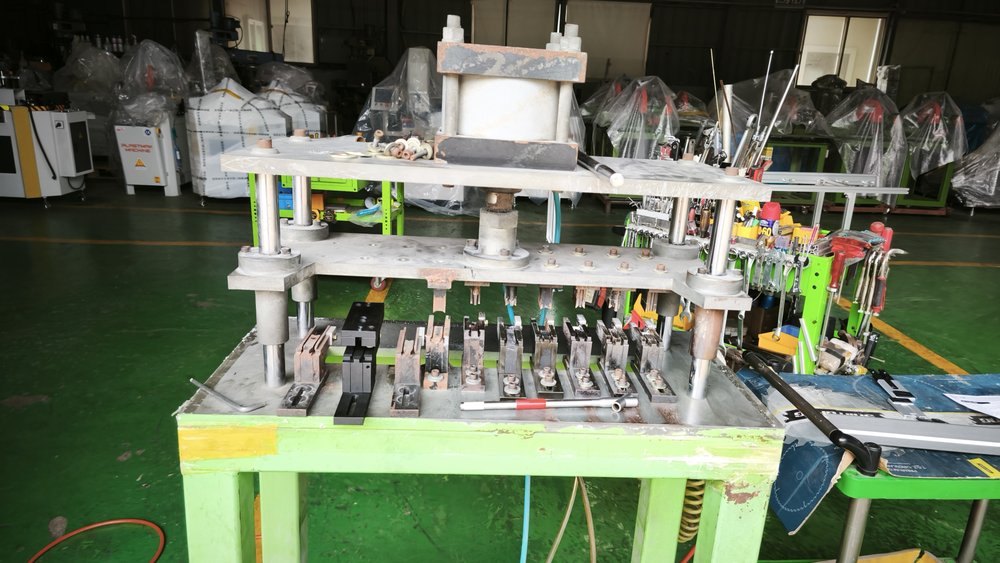

여러 금형이 나란히 놓인 공압 샤링기 상판 아래에서 새 금형이 들어갈 자리를 먼저 확인했습니다. 샤링기에는 공압 호스와 실린더가 연결되어 있습니다.

Problem

MC 캡을 조립하려면 기준 홀 4개가 필요합니다

LX하우시스 MC287 프로파일에 MC 캡을 조립할 때는 밀핀으로 캡을 고정하는데, 이때 기준이 되는 Φ4 홀 4개를 매번 같은 자리에 내야 합니다. 프로파일 단면에 맞춘 금형을 샤링기에 달아 두면 같은 자리에 반복해서 홀을 낼 수 있습니다.

How We Built It

자리를 확인하고 금형을 올려 맞췄습니다

① 금형 자리 확인

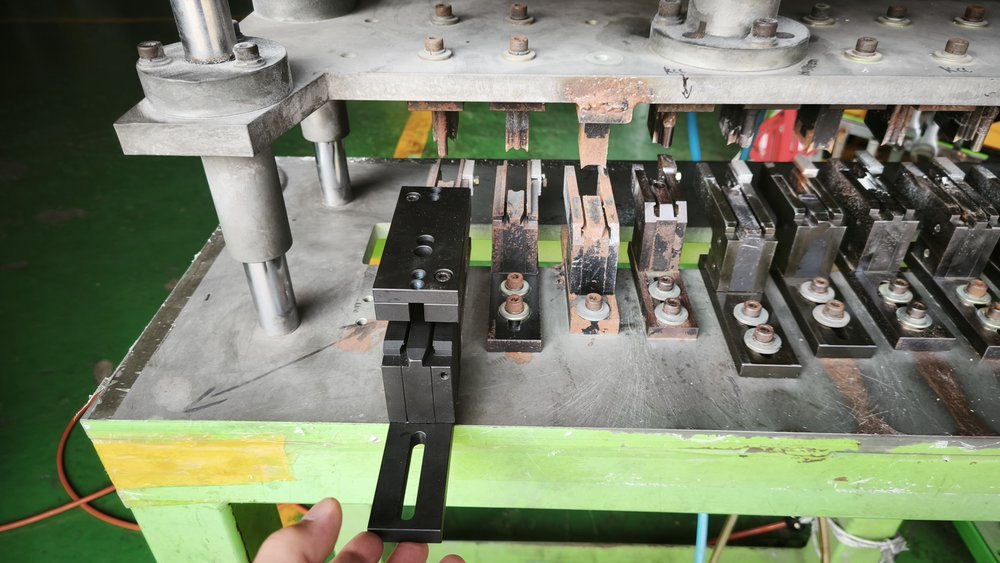

상판 아래 금형이 놓일 자리를 확인하고 금형을 올려 보았습니다.

② 금형 부착

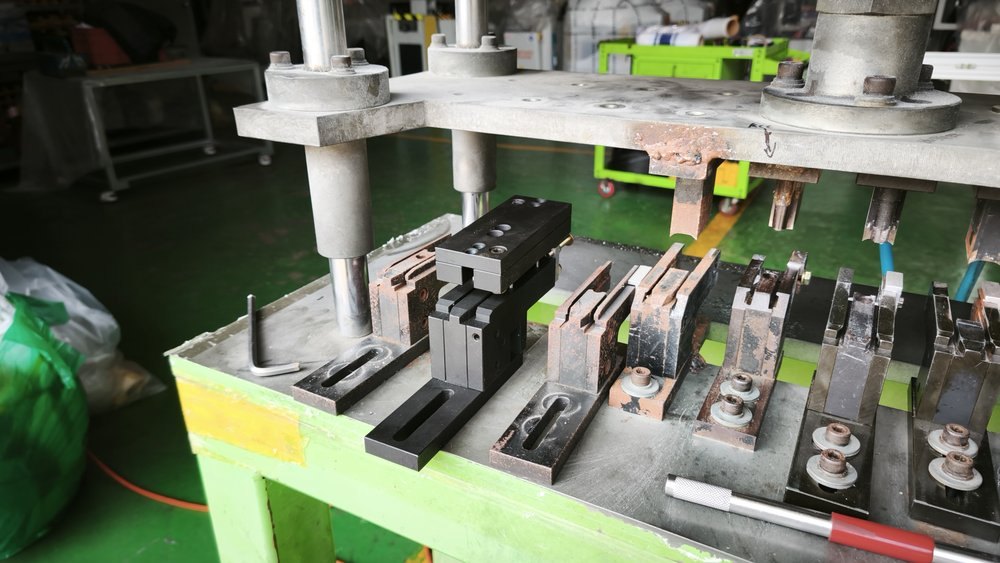

금형을 상판에 맞춰 올리고 자리를 잡았습니다.

③ 프로파일 확인

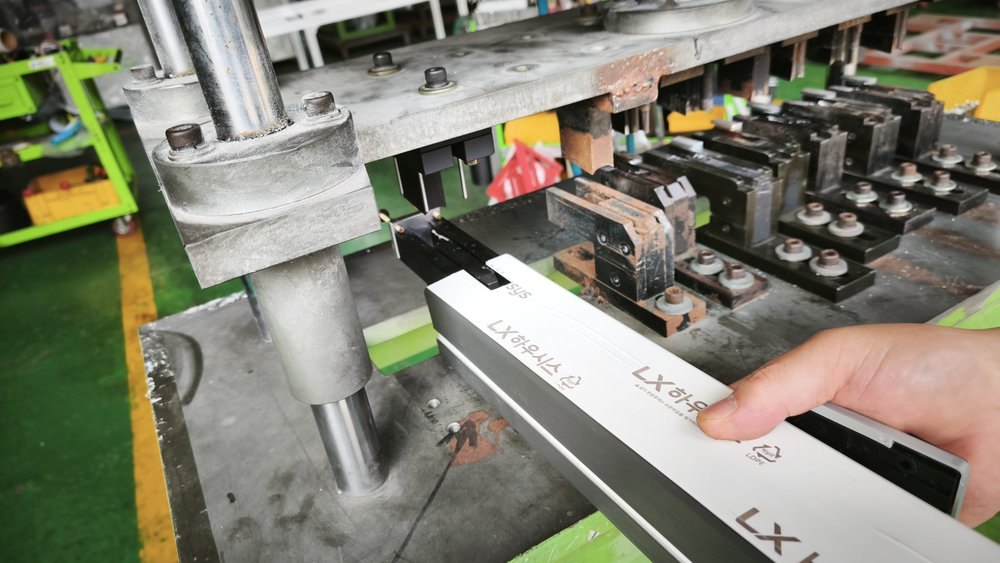

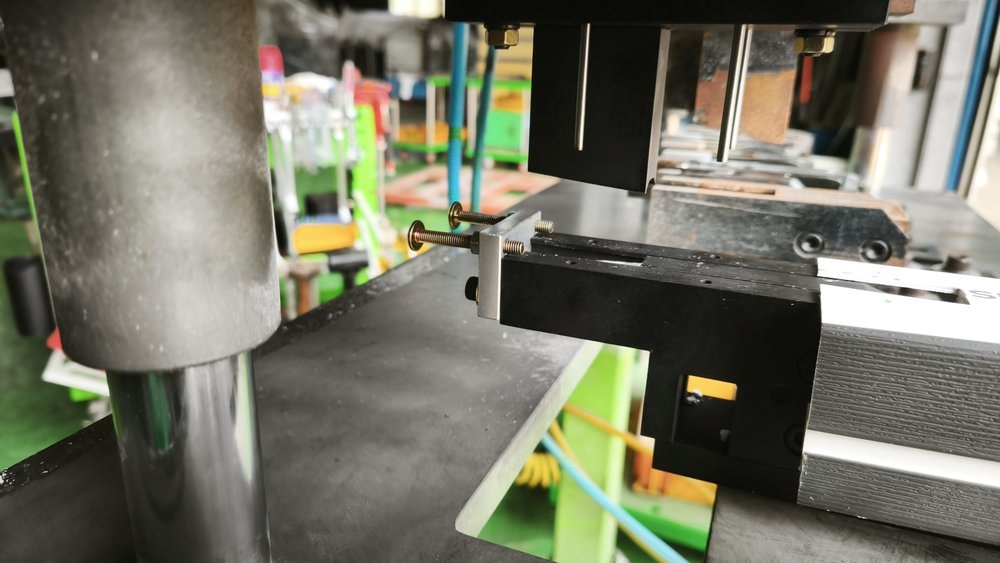

프로파일을 금형 입구에 넣어 홀 4개를 가공하는 자리가 맞는지 확인했습니다.

Result

부착을 마치고 가공 자리를 확인했습니다

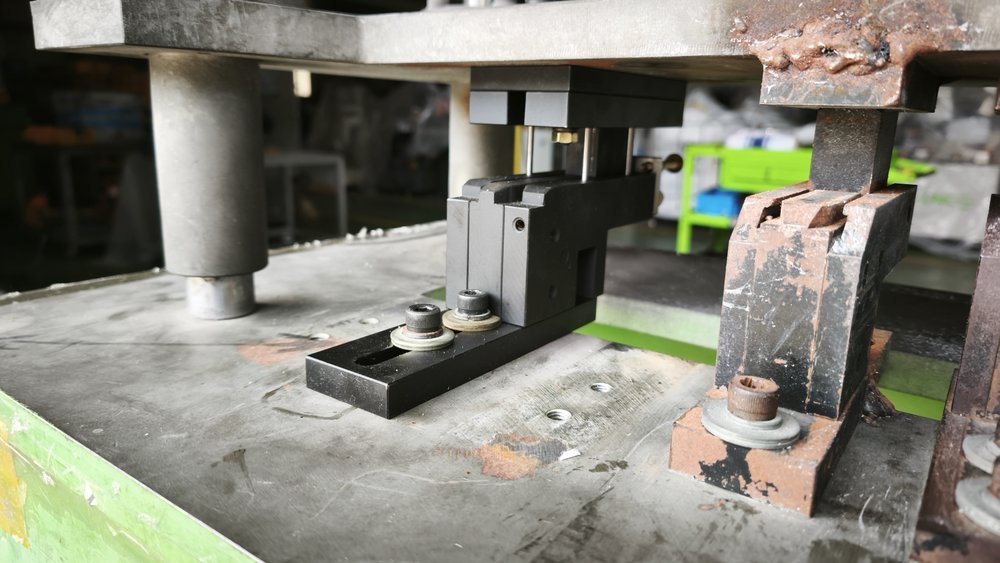

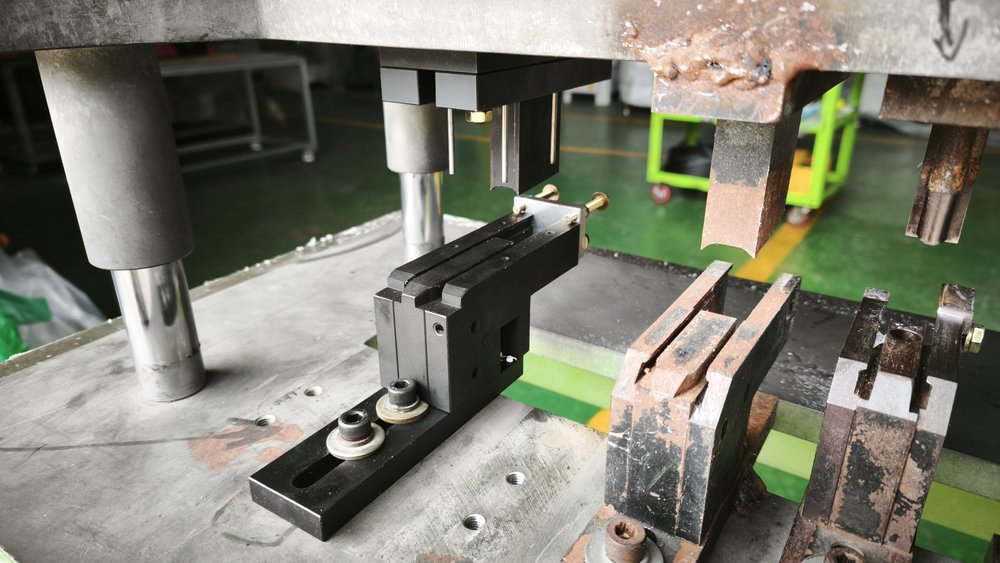

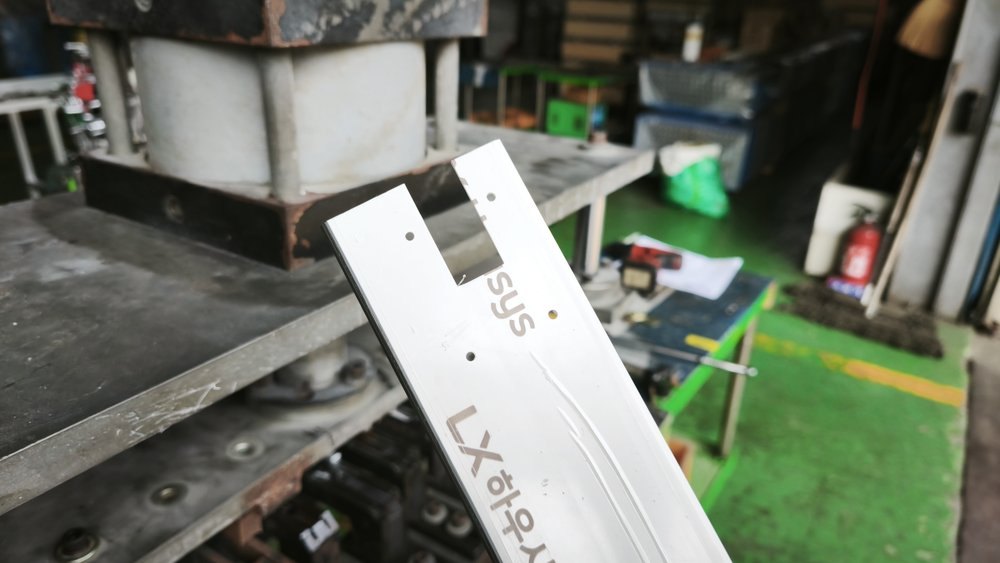

금형 부착을 마친 뒤 프로파일을 넣어 가공 자리를 가까이에서 확인했습니다. 사용하시는 샤링기에 맞는 금형이 궁금하시면 기계 사진과 프로파일 샘플을 보내 주십시오. 부착 방법을 안내해 드립니다.

Summary

이번 작업 내용

작업	LX하우시스 MC287용 4홀 가공 금형 부착
가공	Φ4 홀 4개 · MC 캡 밀핀 고정 기준
기계	공압 샤링기
자재	PVC 창호 프로파일(LX하우시스 MC287)

샤링기PVC

Video

작업 영상

쇼츠

PVC 창호 LX하우시스 MC 캡 조립 4홀 가공 금형 — 창호종합기계 쇼츠

Products

이 사례에 쓰인 제품

제품 이름을 누르시면 제원과 구성을 보실 수 있습니다.

PVC 물구멍 펀칭기 · 가공금형

유압식 · 공압 프레스와 가공금형
