Customer Case

서보 탭핑기로 대형 주물 부품 나사 구멍에 퀵인서트 체결

SERVO TAPPING MACHINE · QUICK INSERT · LARGE CASTING · M30 · M12

대형 주물 부품의 나사 구멍에 M30·M12 퀵인서트(나사를 보강하는 인서트)를 넣는 작업입니다. 서보 탭핑기 탭 헤드에 체결 공구를 끼우고, 인서트를 구멍 위에 맞춰 체결했습니다. 체결 공구 등 악세사리는 본체와 별도 구매입니다.

퀵인서트 체결서보 탭핑기M30 · M12

서보 탭핑기 문의 다른 사례 보기

M30

큰 인서트

M12

작은 인서트

대형

주물 부품

Work Piece

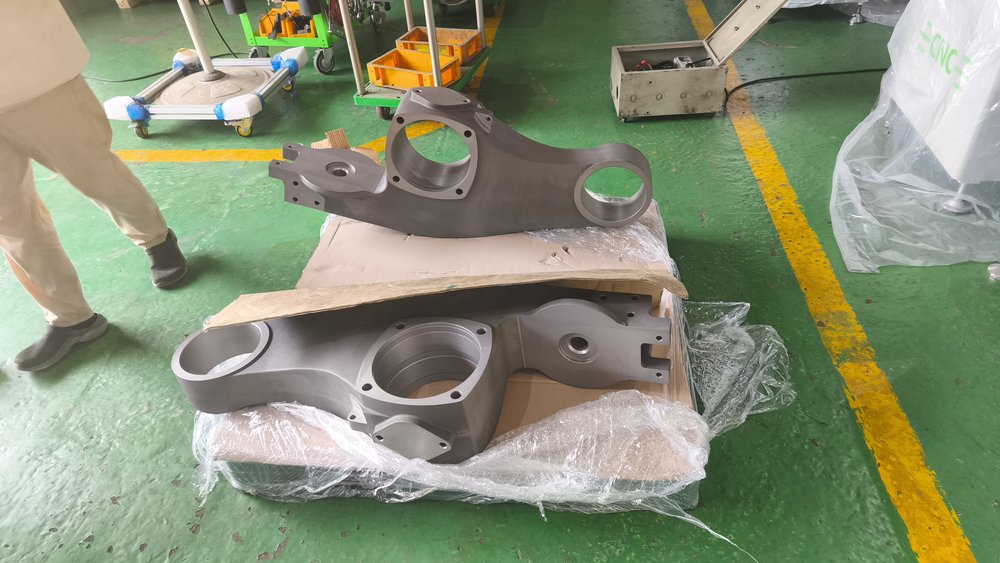

체결 공구와 대형 주물 부품

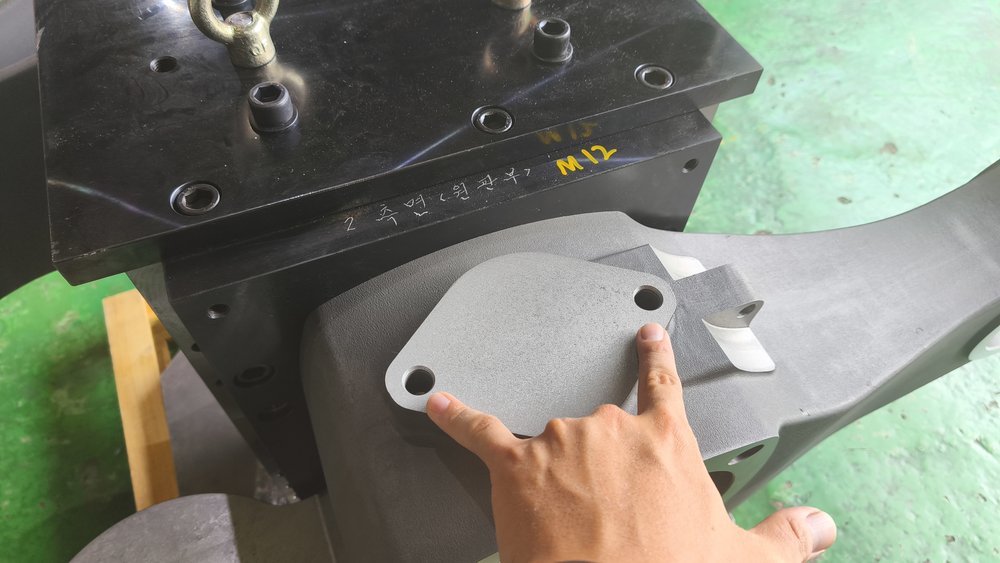

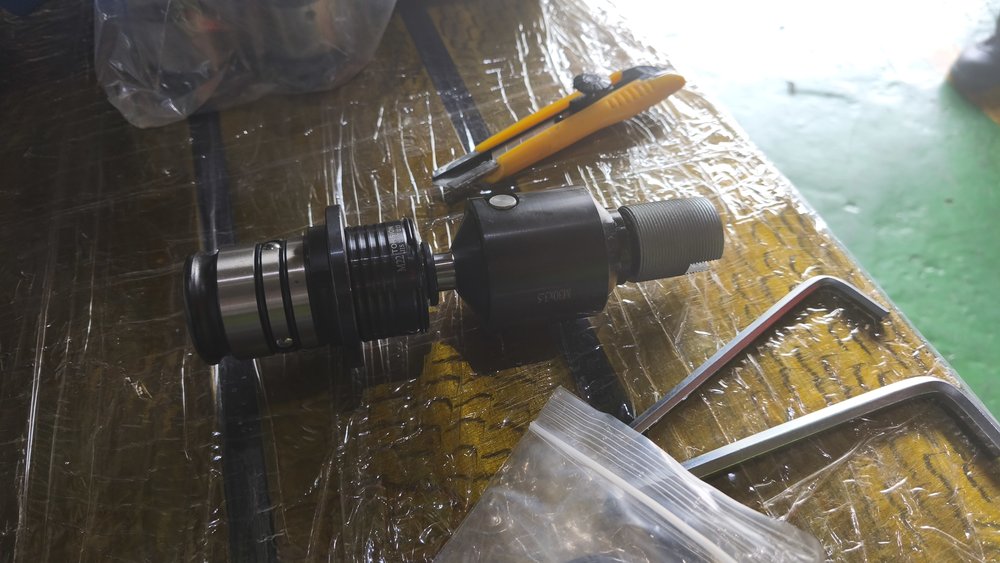

탭 헤드에 끼우는 퀵인서트 체결 공구와, 인서트를 넣을 대형 주물 부품입니다. 부품 위 고정 틀에는 넣을 인서트 규격이 표시되어 있습니다. 체결 공구는 본체와 별도 구매입니다.

How It Runs

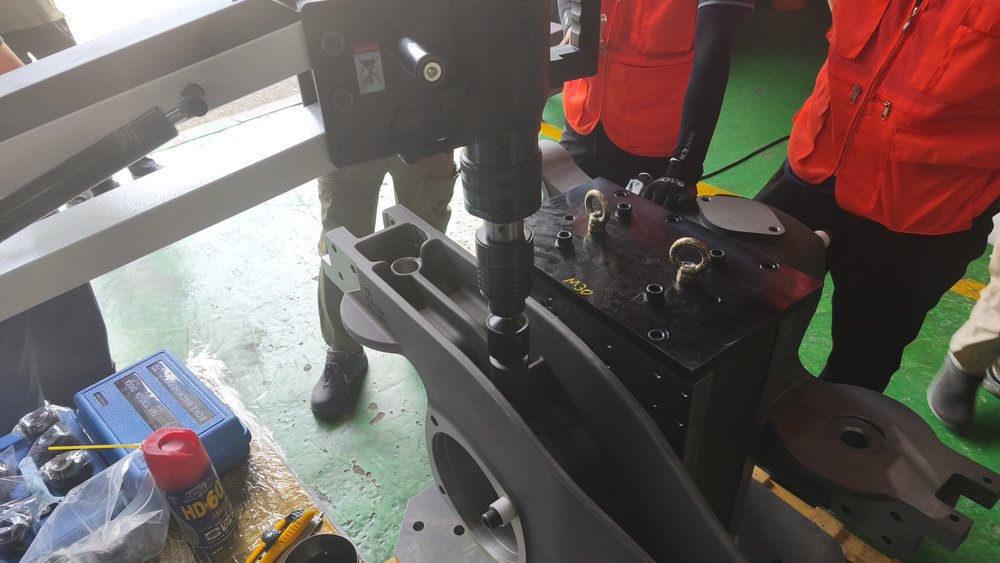

구멍 위에 맞춰 인서트를 체결했습니다

탭 헤드에 체결 공구를 끼우고, 헤드를 내려 주물 부품 구멍 위에 맞춘 뒤 인서트를 체결했습니다.

① 공구 끼우기

서보 탭핑기 탭 헤드에 퀵인서트 체결 공구를 끼웠습니다.

② 구멍에 맞추기

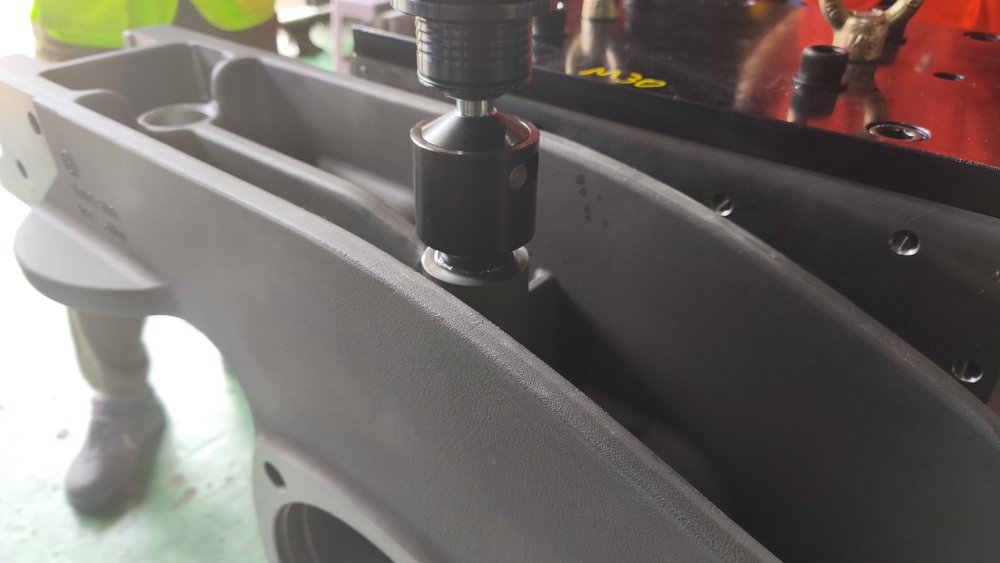

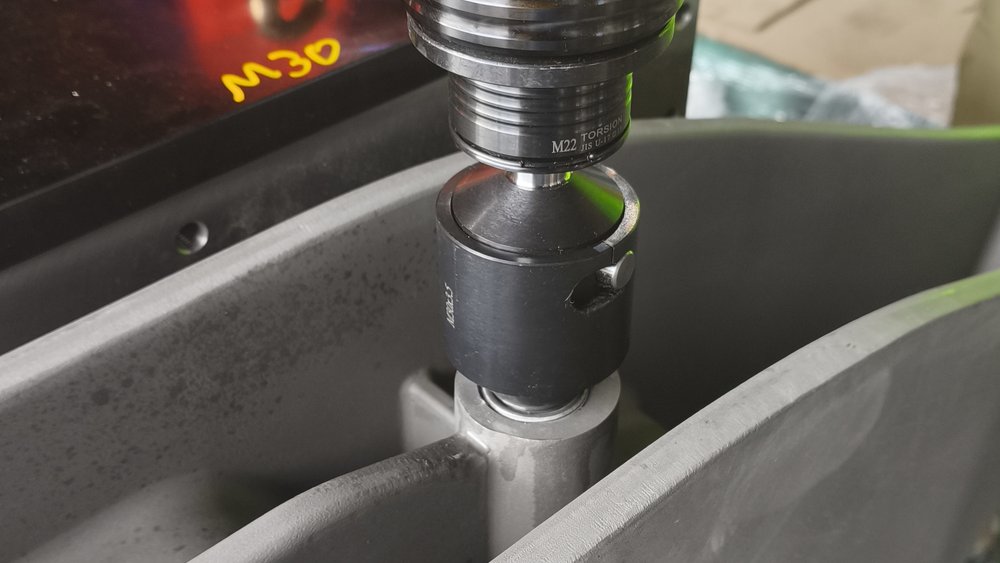

탭 헤드를 내려 인서트를 주물 부품 구멍 위에 맞췄습니다.

③ 인서트 체결

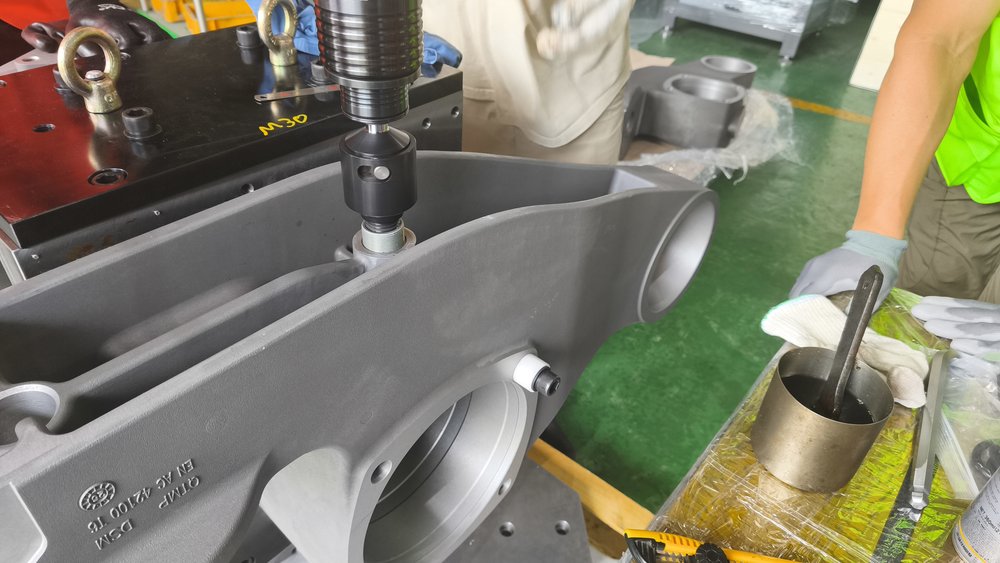

M30 구멍과 M12 구멍에 각각 맞는 인서트를 체결했습니다.

Insert

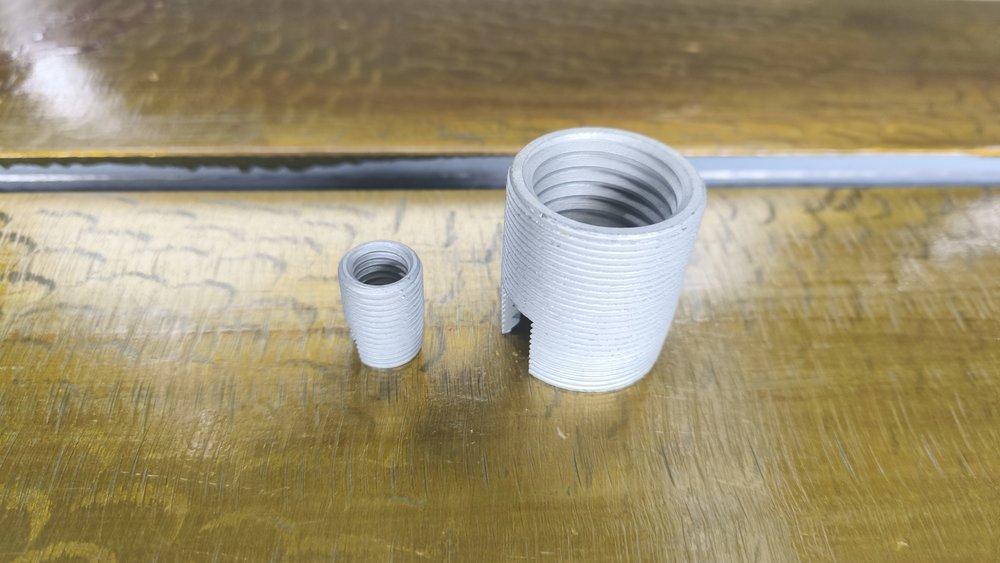

이번에 넣은 두 규격의 퀵인서트

큰 쪽이 M30, 작은 쪽이 M12 퀵인서트입니다.

Summary

서보 탭핑기 퀵인서트 체결

작업	퀵인서트 체결
대상	대형 주물 부품 나사 구멍
인서트	M30 · M12
장비	서보 탭핑기 · 퀵인서트 체결 공구
안내	체결 공구 등 악세사리는 본체와 별도 구매입니다

퀵인서트서보탭핑기주물 부품나사 보강

Products

이 사례와 같은 종류의 제품

제품 이름을 누르시면 기종별 제원과 구성을 보실 수 있습니다.

탭핑기 · 서보탭핑기

탭 가공과 인서트 체결에 쓰는 서보 탭핑기
