서보 탭핑기 M36, 두께 14mm 철판에 M22 탭 시연

SERVO TAPPING MACHINE M36 · M22 TAP ON 14 MM STEEL PLATE · DEMO

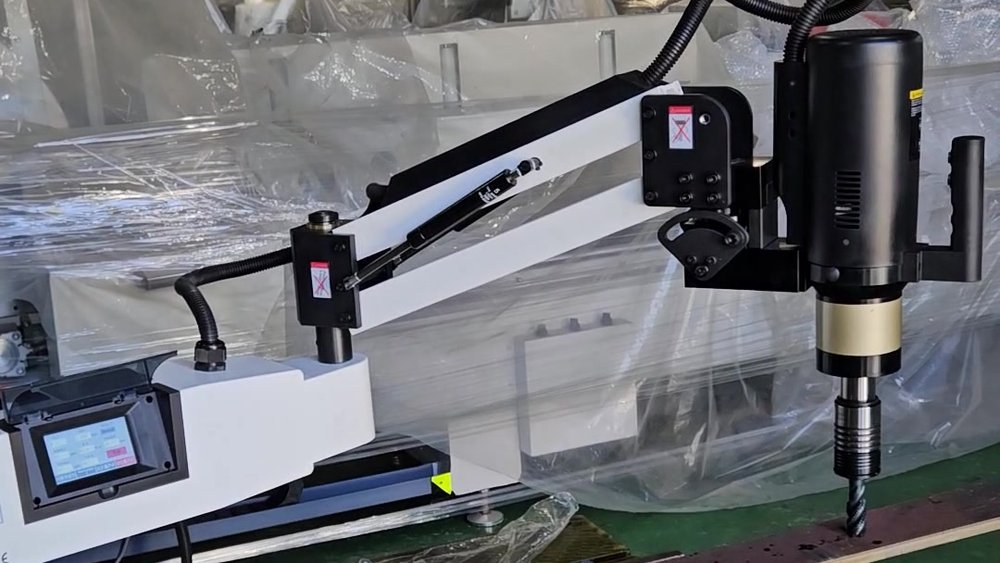

방문하신 고객 앞에서 서보 탭핑기 M36으로 탭 가공을 시연했습니다. 두께 14mm 철판을 바이스에 고정하고, 미리 뚫어 둔 구멍에 M22 탭을 냈습니다. 터치스크린에서 일반 홀 가공과 깊은 홀 가공을 각각 골라 구멍 두 개를 가공했습니다.

방문 시연M22 탭두께 14mm

M22

탭 규격

14mm

철판 두께

2.5mm

나사 피치

Material

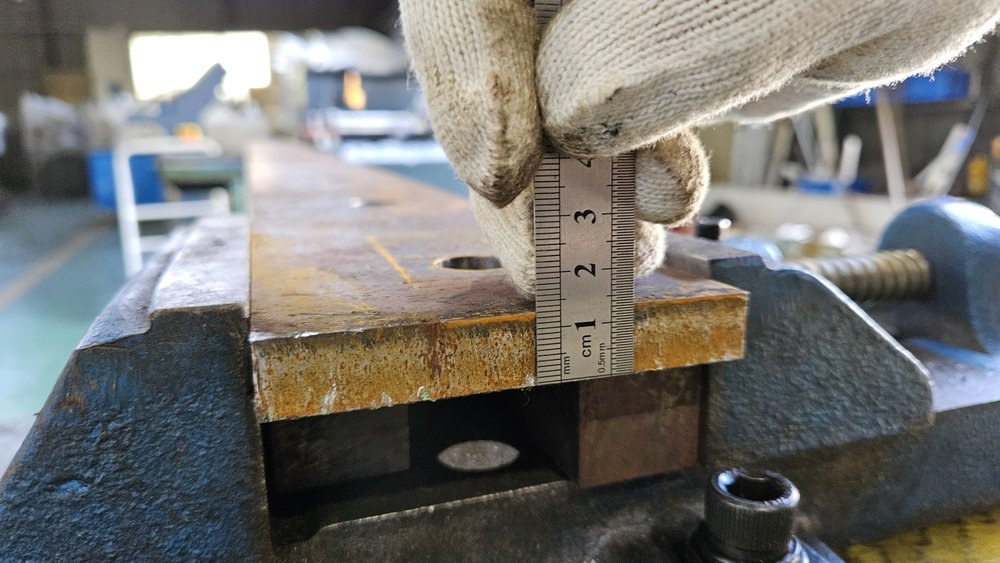

판 두께와 구멍을 확인했습니다

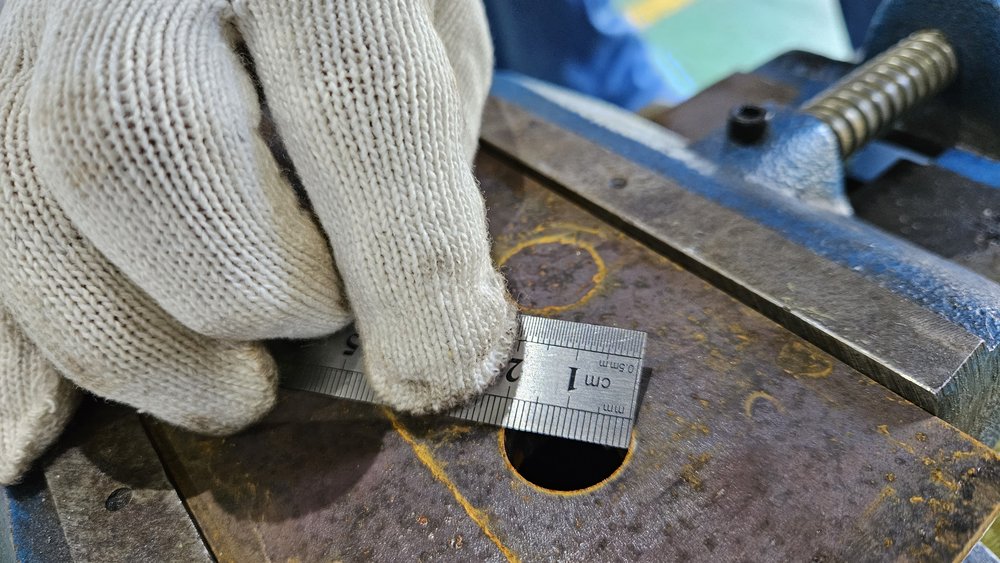

가공할 철판을 바이스에 고정하고, 자로 판 두께와 미리 뚫어 둔 구멍 크기를 확인했습니다.

Normal

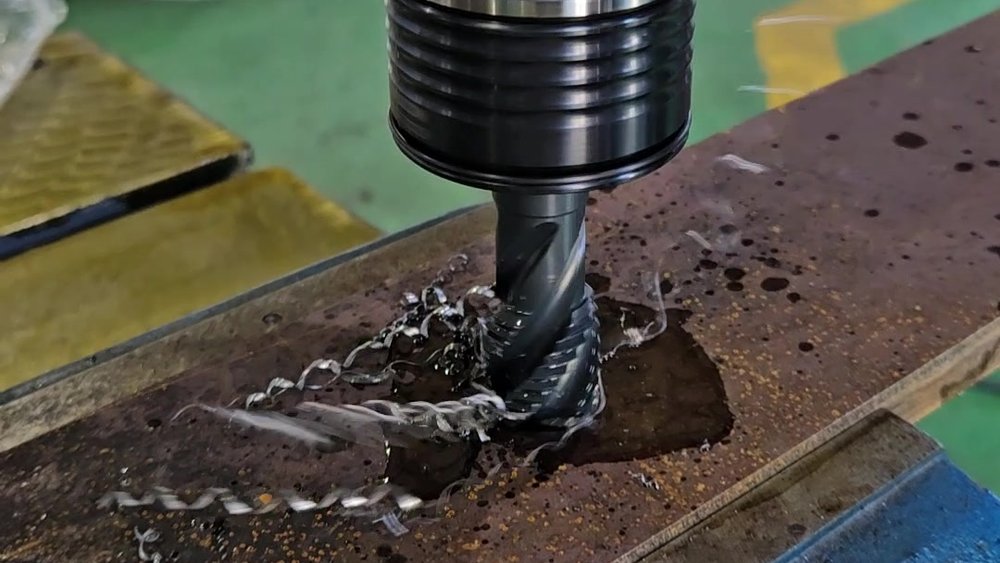

일반 홀 가공으로 첫 번째 구멍을 냈습니다

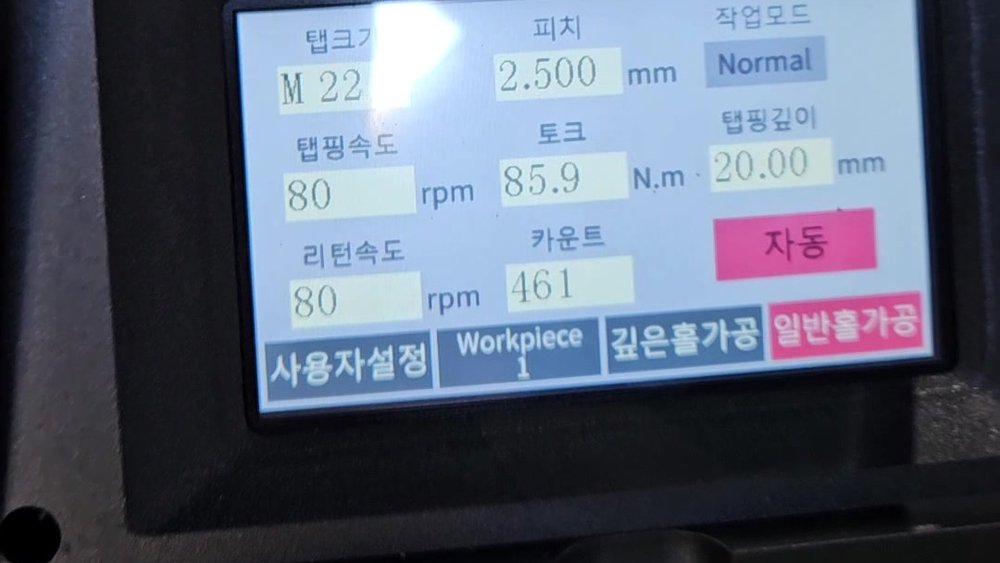

터치스크린에 탭 크기 M22, 피치 2.5mm, 탭핑 속도 80rpm, 탭핑 깊이 20mm를 넣고 일반 홀 가공을 골랐습니다.

Deep

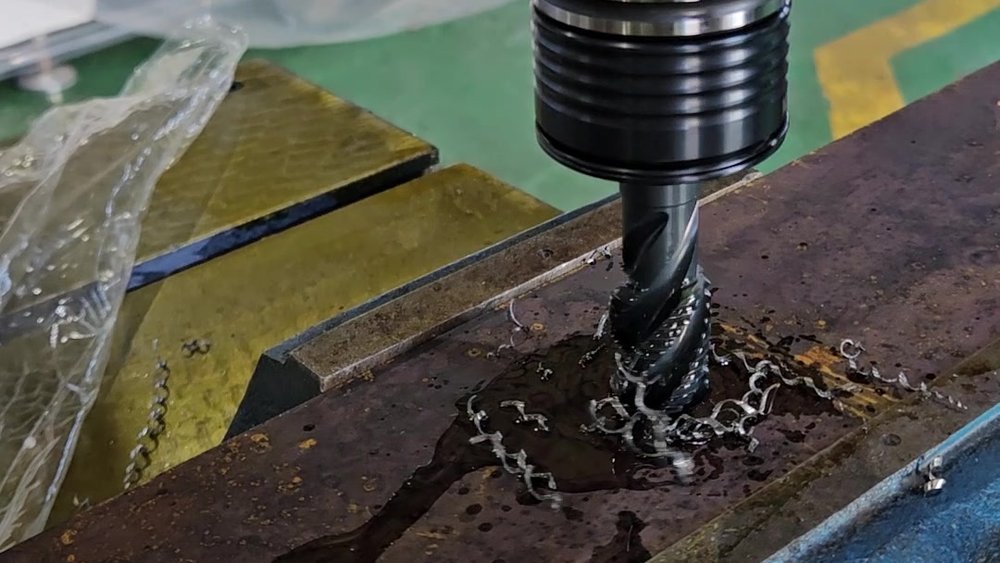

깊은 홀 가공으로 두 번째 구멍을 냈습니다

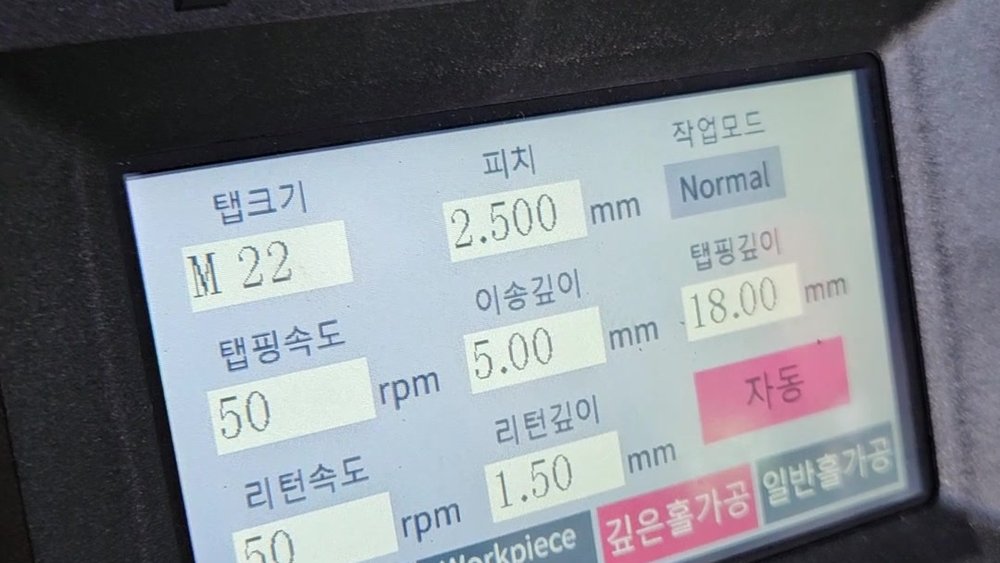

두 번째 구멍은 깊은 홀 가공을 골라 탭핑 속도 50rpm, 이송 길이 5mm, 리턴 길이 1.5mm, 탭핑 깊이 18mm를 넣었습니다.

Summary

이번 시연 내용

서보탭핑기금속방문 시연
