스프로킷 기어 중심의 굵은 M20 탭, 여러 개를 같은 깊이로 낼 수 있나요?

SERVO TAPPING MACHINE WTM-M6-M36 · M20 × P2.5 · SPROCKET GEAR · CONTRACT TAPPING

네, 낼 수 있습니다. 같은 규격의 스프로킷 기어 여러 개에 M20 탭을 내는 임가공 의뢰를 받아, 저희 공장의 서보 탭핑기 WTM-M6-M36으로 작업했습니다. 터치스크린에 탭 크기와 피치, 가공 깊이를 한 번 입력해 두고 기어만 바꿔 고정해 같은 설정으로 차례로 가공했습니다.

임가공M20 · 피치 2.5mm같은 깊이 반복

비슷한 구성 문의 다른 사례 보기

M20

이번 탭

2.5mm

피치

150RPM

최대 회전수

1.2kW

모터 출력

Site

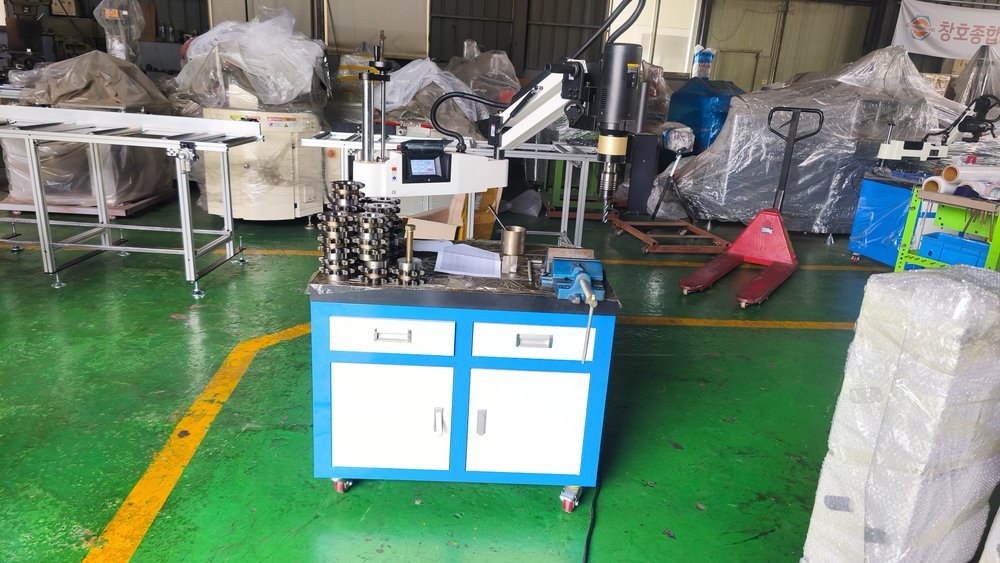

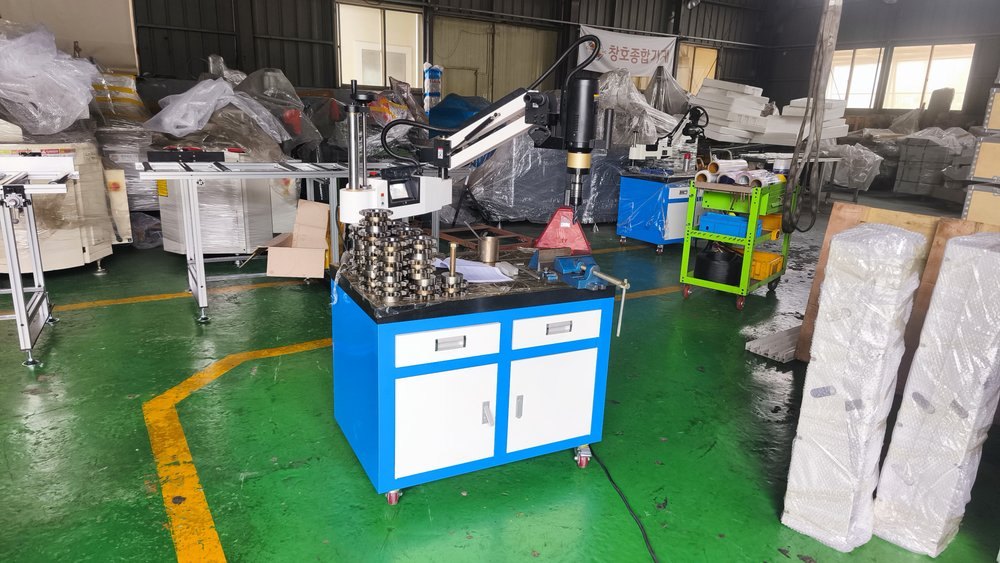

작업대에 설치한 WTM-M6-M36으로 작업했습니다

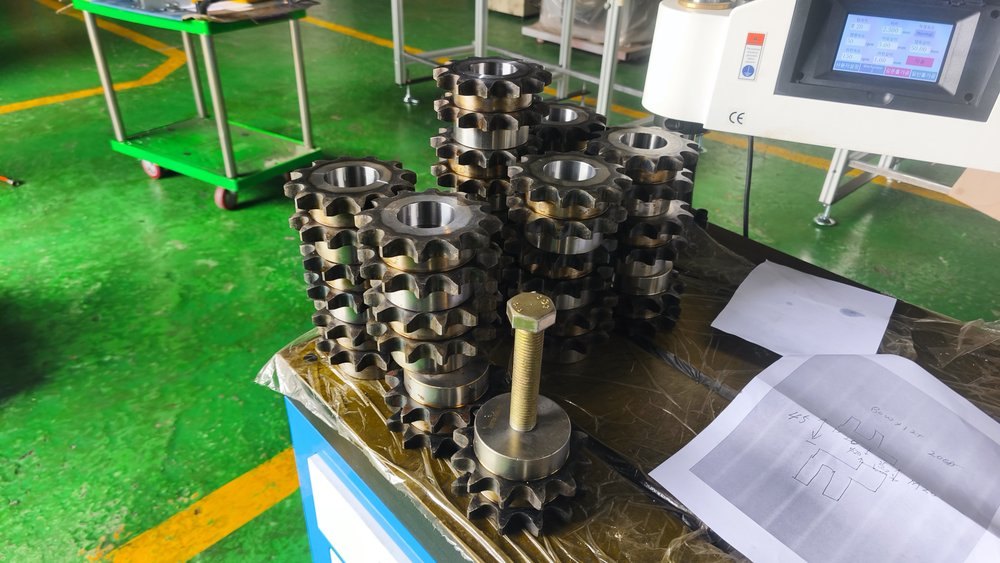

탭핑기를 작업대에 고정하고, 가공할 기어를 작업대 옆에 모아 둔 채 한 개씩 옮겨 가며 작업했습니다. 회전 암이 1,200mm까지 닿아 바이스에 고정한 기어 위로 헤드를 옮겨 맞출 수 있습니다.

Problem

굵은 탭은 회전 속도와 깊이를 함께 맞춰야 합니다

기어 중심 구멍마다 M20 나사를 같은 깊이로 내야 하는 작업이었습니다. 굵은 탭은 회전이 빨라질수록 파손 위험이 커지고, 손으로 깊이를 맞추면 구멍마다 깊이가 달라질 수 있습니다.

How We Built It

규격과 깊이를 입력하고 같은 설정으로 가공했습니다

① 규격 입력

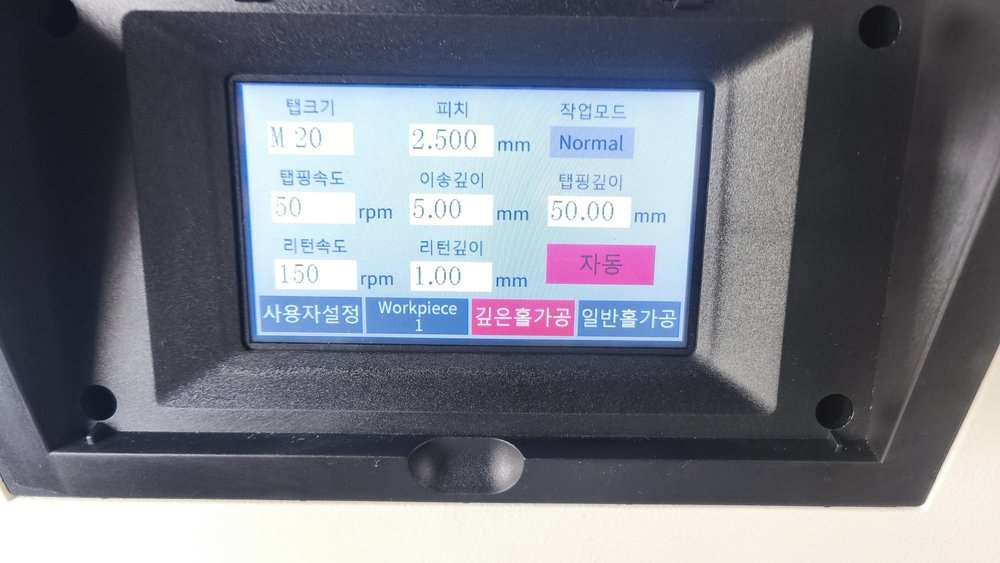

한글 터치스크린에 탭 크기 M20, 피치 2.5mm, 가공 깊이를 입력했습니다.

② 바이스 고정

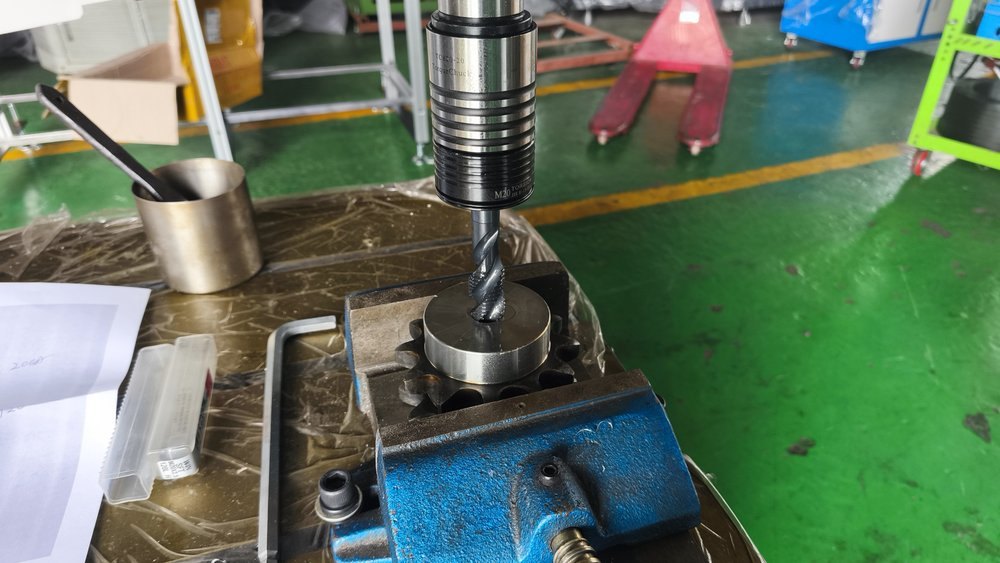

기어를 바이스에 고정하고, 회전 암으로 헤드를 가공 위치에 맞췄습니다.

③ 탭 가공

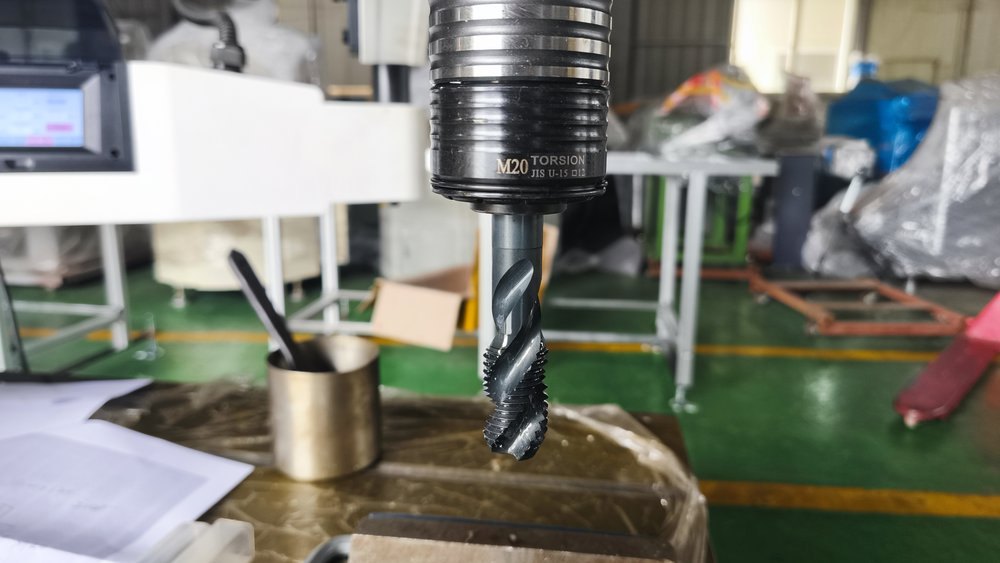

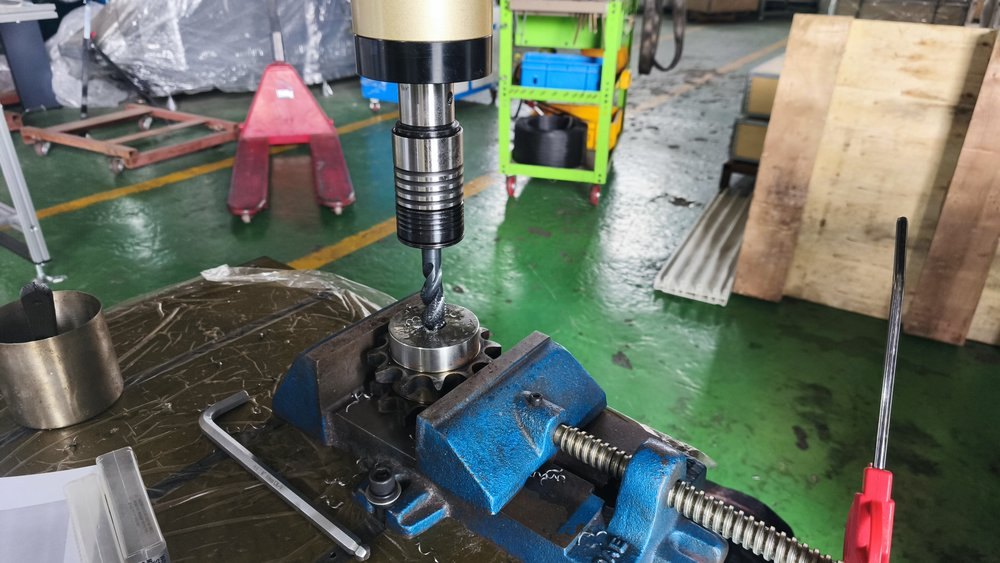

최대 150RPM의 낮은 회전수로 탭을 가공했습니다. 설정 깊이에 닿으면 탭이 자동으로 역회전해 빠져나옵니다.

Result

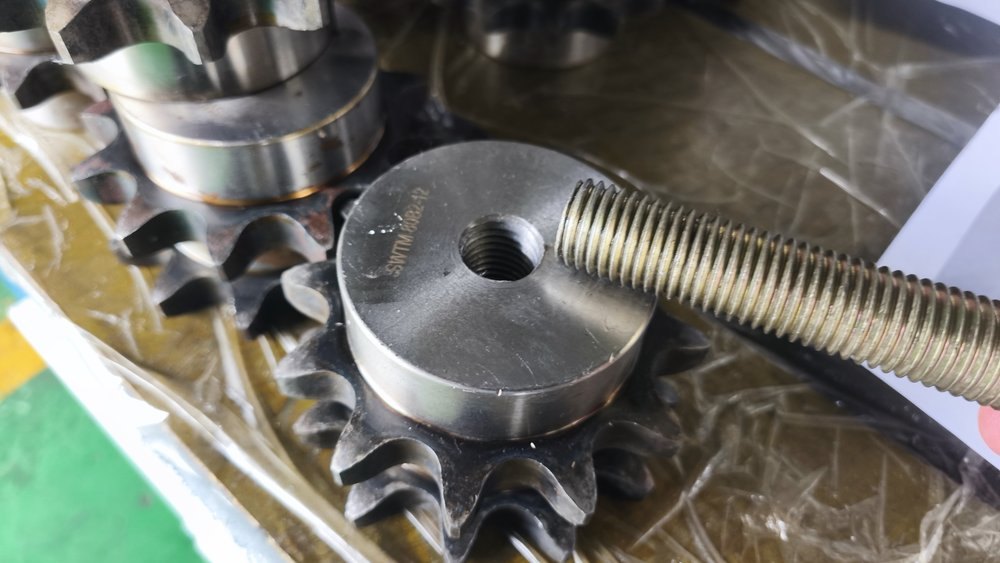

볼트로 나사를 확인하고 나머지 기어도 가공했습니다

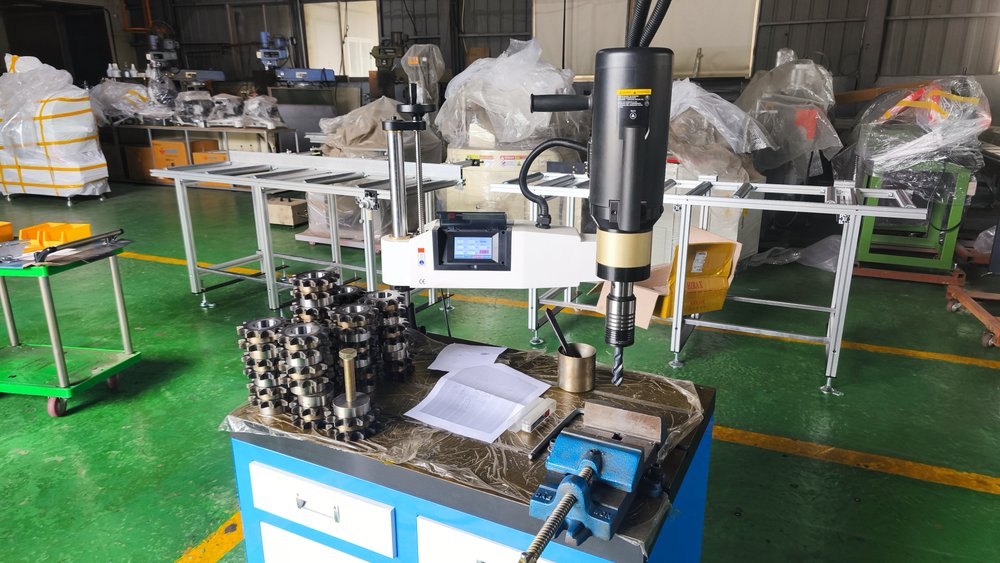

가공을 마친 구멍에 볼트를 끼워 나사 상태를 확인했습니다. 설정은 그대로 두고 기어만 바꿔 고정해 나머지도 차례로 가공했습니다. 가공하실 탭 규격과 부품 크기를 알려 주시면 맞는 기종을 정리해 드립니다.

Summary

이번 작업 내용

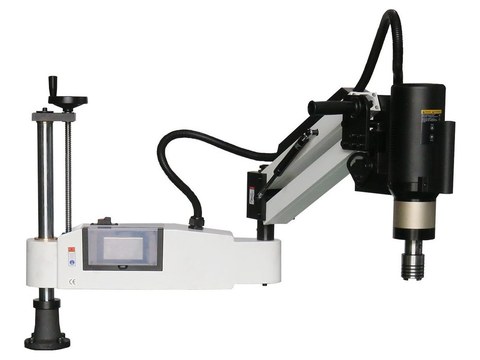

기종	WTM-M6-M36-1200K-150RPM · 서보 탭핑기
이번 작업	스프로킷 기어 중심 M20 탭 · 피치 2.5mm
탭 가공 범위	M6 ~ M36
작업 반경	1,200mm
모터 · 회전수	1.2kW · 최대 150RPM
깊이 제어	설정 깊이 도달 시 자동 역회전
운전 모드	수동 · 자동 · 연동(반복) 3모드
장소	김해 공장
