서보 탭핑기 기본형 M16과 중형 M36 사양 비교

SERVO TAPPING MACHINE · M16 VS M36 · SPEC COMPARISON

서보 탭핑기 기본형 M16과 중형 M36을 같은 작업대에 나란히 놓고 비교했습니다. 기본형은 M3~M16 탭을 작업 반경 1,100mm 안에서, 중형은 M6~M36 굵은 탭을 작업 반경 1,200mm 안에서 가공합니다. 모터 출력은 600W와 1.2kW, 본체 중량은 25kg과 60kg입니다.

기본형 M3~M16중형 M6~M36사양 비교

비슷한 구성 문의 다른 사례 보기

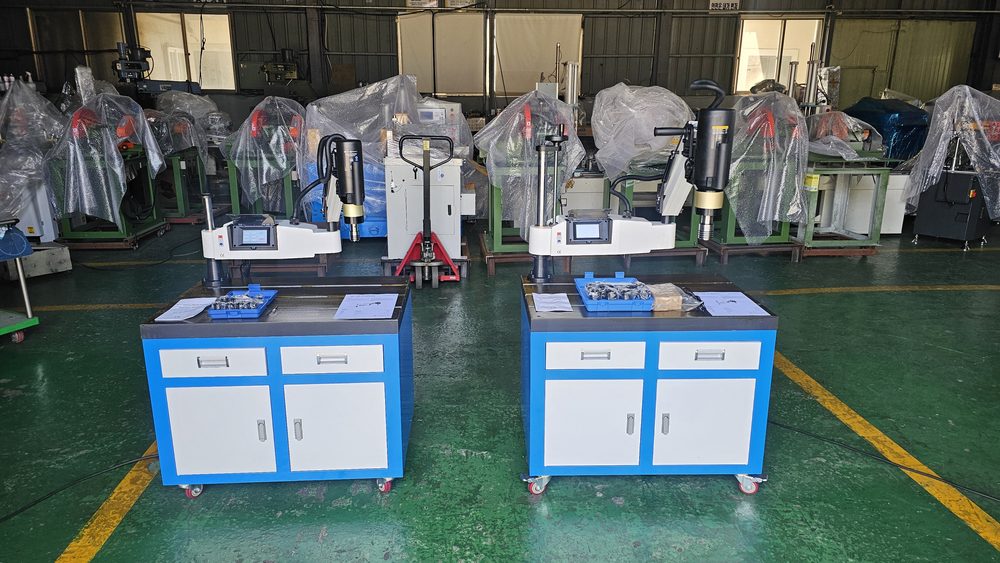

캐비닛 작업대 위에 나란히 놓은 서보 탭핑기 기본형 M16과 중형 M36

M16

기본형 탭 최대 규격

M36

중형 탭 최대 규격

25 / 60kg

기본형 / 중형 중량

Machine

기본형 M16과 중형 M36을 나란히 놓았습니다

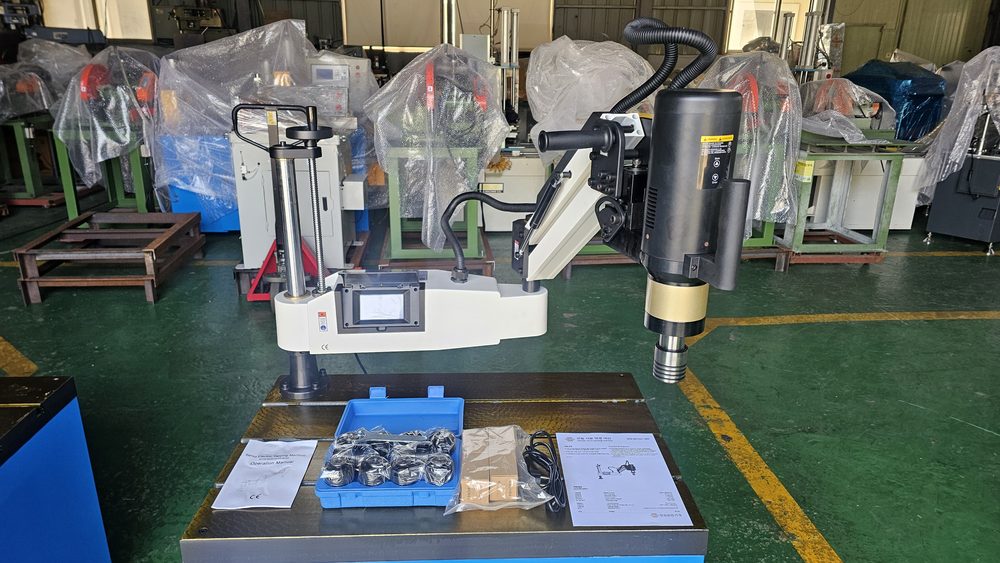

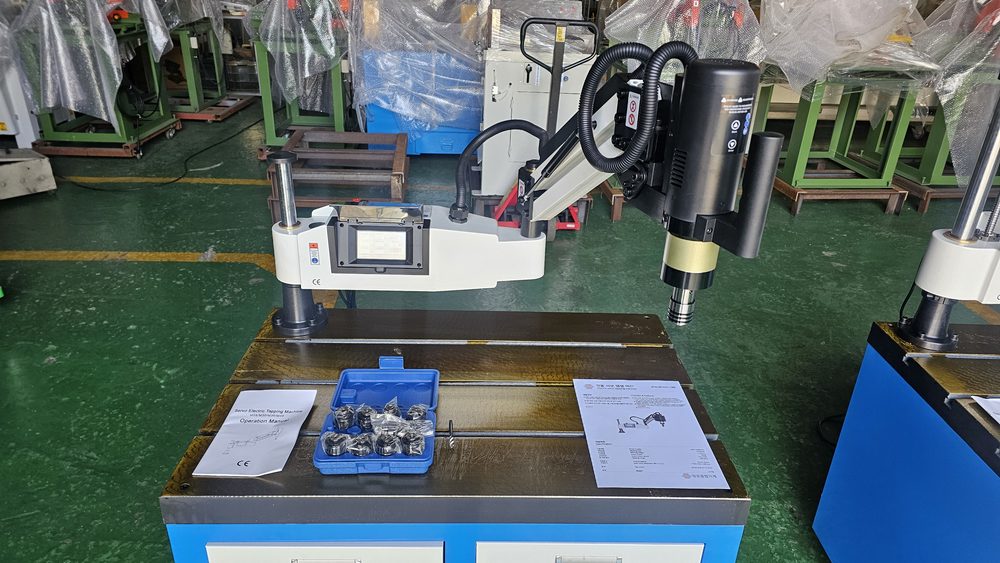

왼쪽이 기본형 M16, 오른쪽이 중형 M36입니다. 두 대 모두 같은 캐비닛 작업대에 올려 쓰며, 작업대 위에 규격별 탭 콜렛 척 세트를 함께 놓았습니다.

Column

기둥 구조가 다릅니다

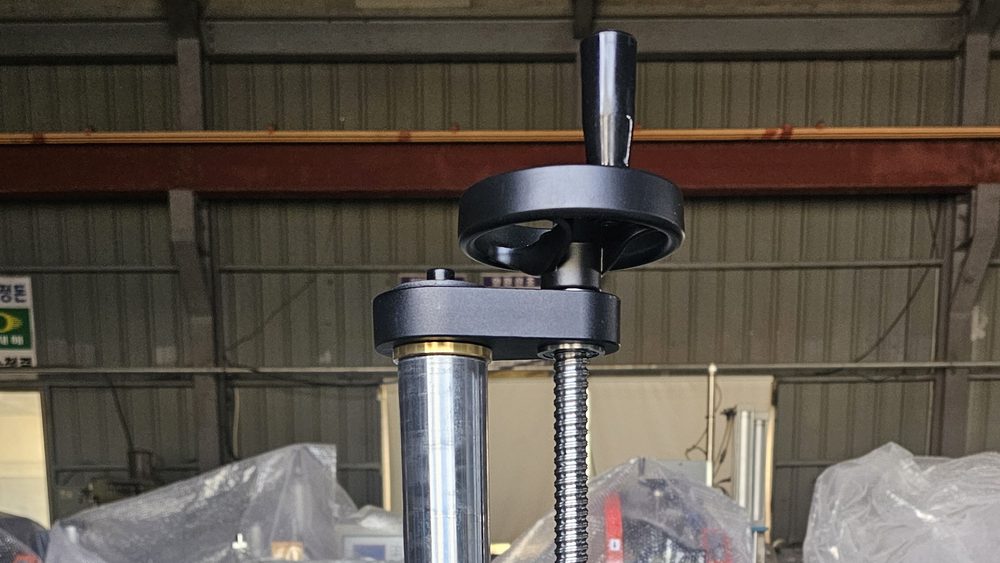

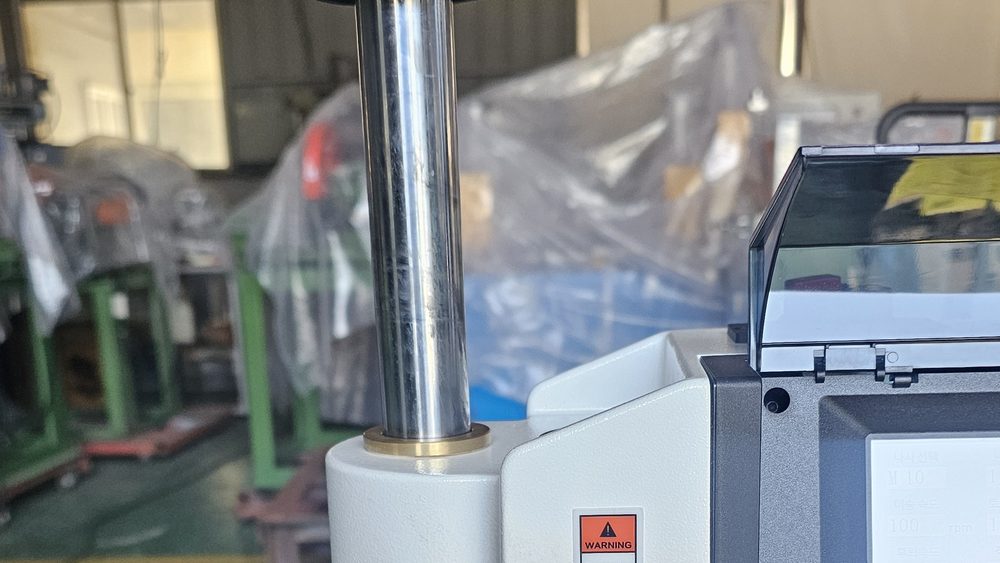

기본형 M16은 강철 기둥 하나로 서 있고, 중형 M36은 기둥 옆에 나사축과 위쪽 손잡이가 있습니다. 굵은 탭을 내는 중형은 회전수를 최대 150rpm으로 낮춰 가공합니다.

Screen

터치스크린에서 가공 조건을 설정합니다

두 기종 모두 서보 모터 제어와 디지털 터치스크린을 사용합니다. 화면에서 나사 크기, 피치, 속도, 토크, 탭 깊이를 입력합니다.

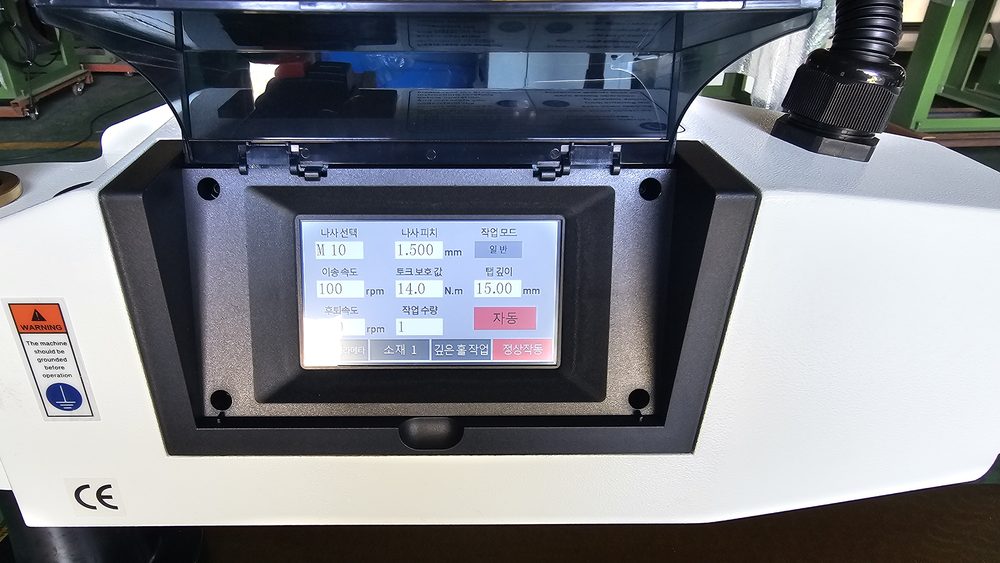

터치스크린 설정 화면 — 나사 선택, 피치, 작업 모드, 속도, 토크 보호값, 탭 깊이 입력 칸

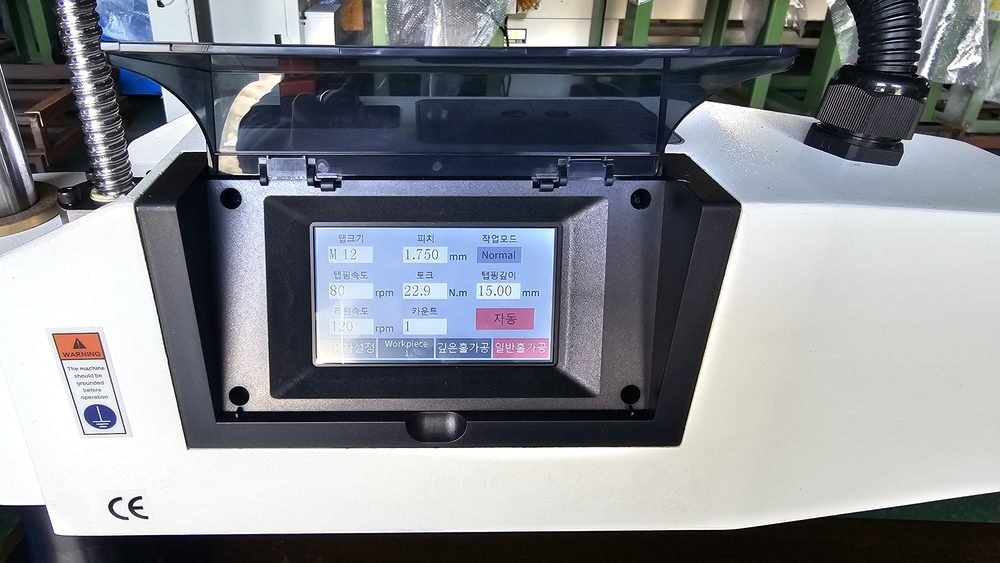

중형 M36의 터치스크린 설정 화면 — 탭 크기, 피치, 속도, 토크, 탭 깊이, 카운트 입력 칸

Set

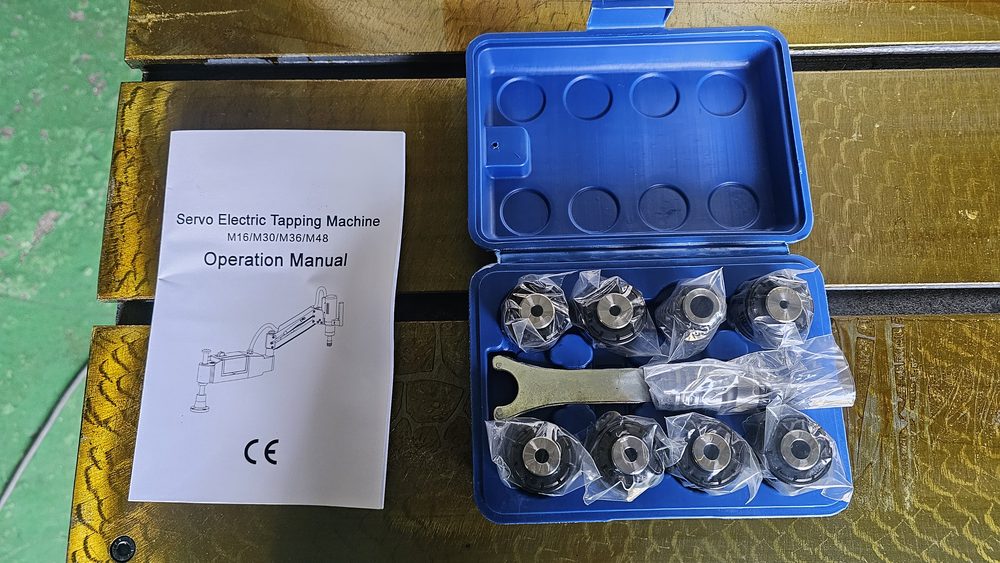

규격별 탭 콜렛 척 세트

탭 규격에 맞는 콜렛 척을 바꿔 끼워 사용합니다. 작업대 위에 규격별 콜렛 척 세트를 놓았습니다. 사용하실 탭 크기와 자재를 알려 주시면 두 기종 중 맞는 쪽을 안내해 드립니다.

Summary

두 기종 사양 비교

기종	기본형 WTM-M3-M16-1100K-375RPM · 중형 WTM-M6-M36-1200K-150RPM
탭 가공 범위	기본형 M3 ~ M16 · 중형 M6 ~ M36
작업 반경	기본형 1,100 mm · 중형 1,200 mm
모터 출력	기본형 600 W · 중형 1.2 kW
회전수	기본형 최대 375 RPM · 중형 최대 150 RPM
본체 중량	기본형 25 kg · 중형 60 kg
