탭 콜렛 척 M3 가공 검증, 설정 화면과 탭 가공 확인

TAP COLLET CHUCK M3 · SERVO TAPPING MACHINE · MACHINING TEST

서보 탭핑기에 탭 콜렛 척 M3를 끼워 가공을 검증했습니다. 콜렛 척과 부속을 꺼내 놓고 설정 화면에서 탭 크기와 속도를 확인한 뒤, 바이스에 고정한 프로파일에 탭 가공을 하고 가공한 구멍을 살펴보았습니다.

가공 검증탭 콜렛 척 M3서보 탭핑기

탭 크기

0.5mm

피치

60rpm

탭핑 속도

Setup

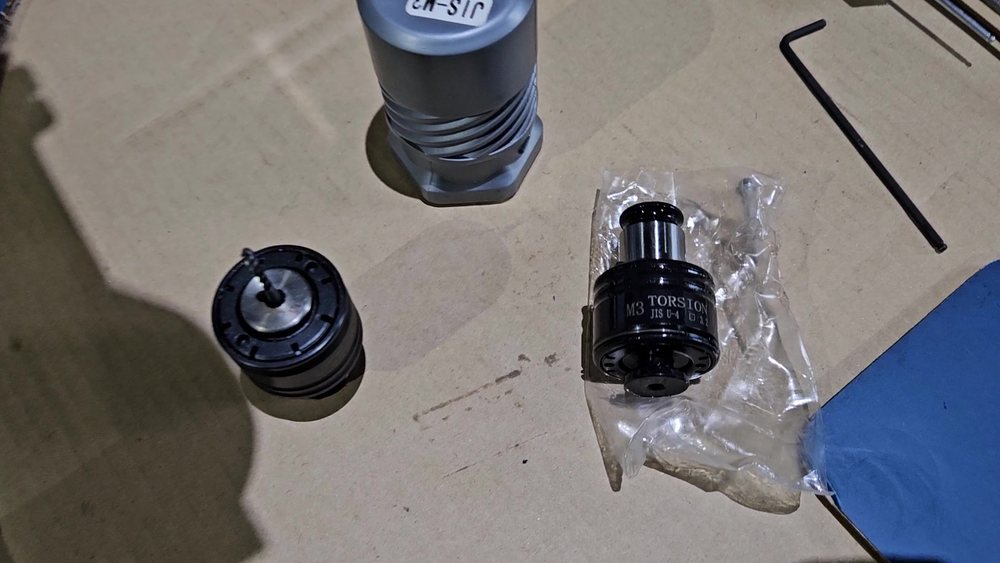

탭 콜렛 척 M3를 꺼내 놓고 준비했습니다

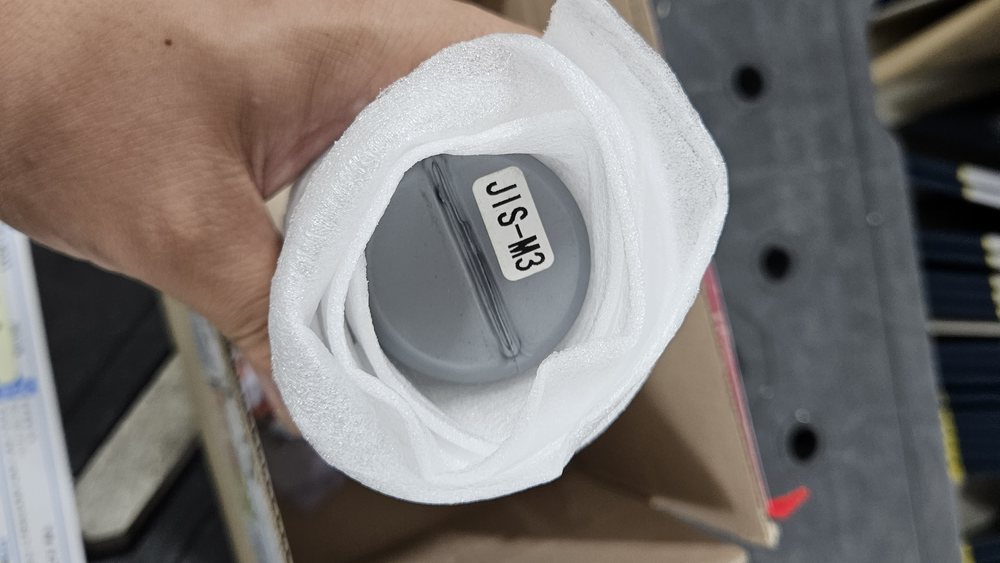

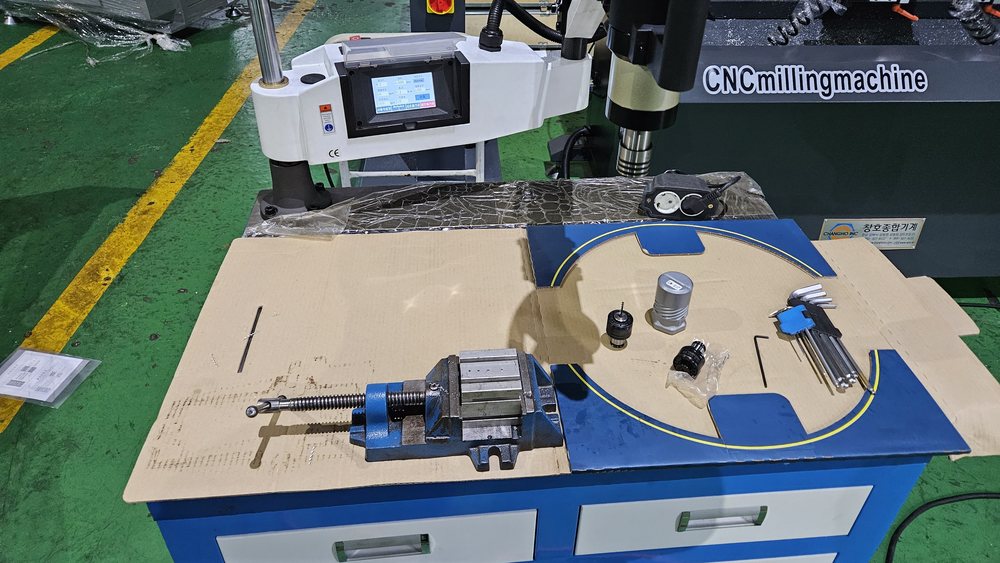

포장에서 꺼낸 콜렛 척과 부속을 바이스 옆 작업대에 놓았습니다.

Control

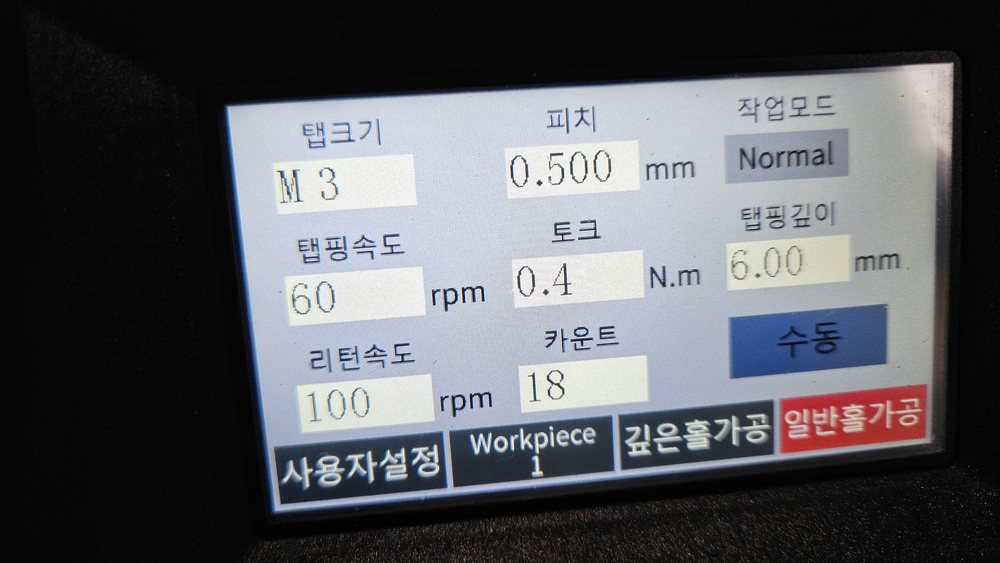

설정 화면에서 M3 값을 확인했습니다

탭 크기 M3, 피치 0.5mm, 탭핑 속도 60rpm, 탭핑 깊이 6mm, 토크 0.4N·m, 복귀 속도 100rpm으로 맞춰져 있습니다. 작업 모드는 일반 홀 가공입니다.

Tapping

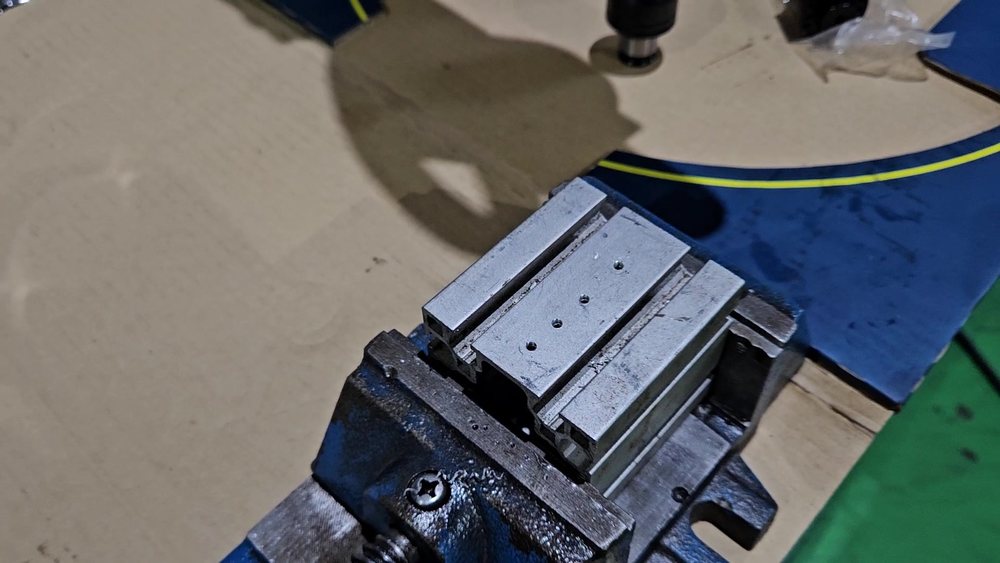

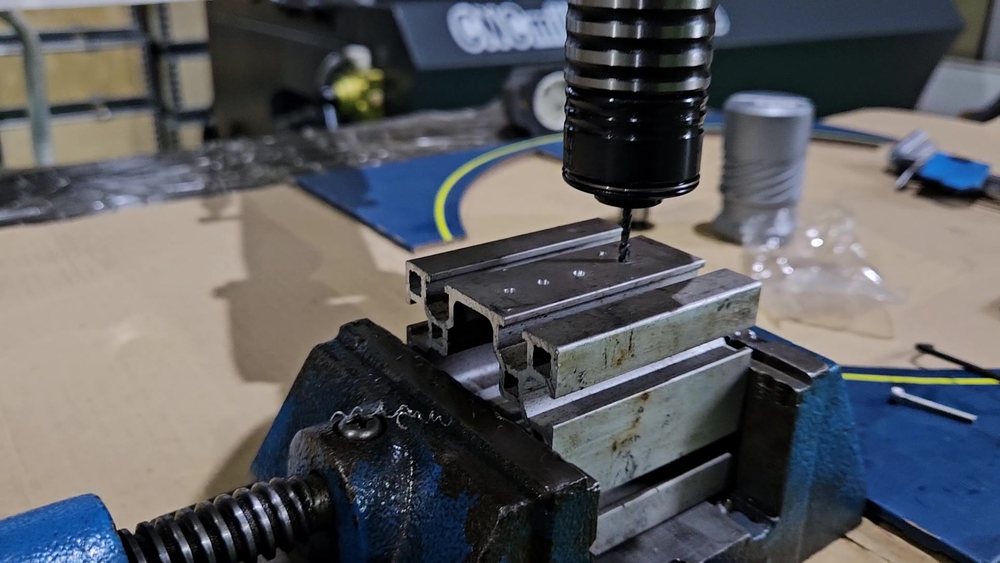

프로파일에 탭 가공을 했습니다

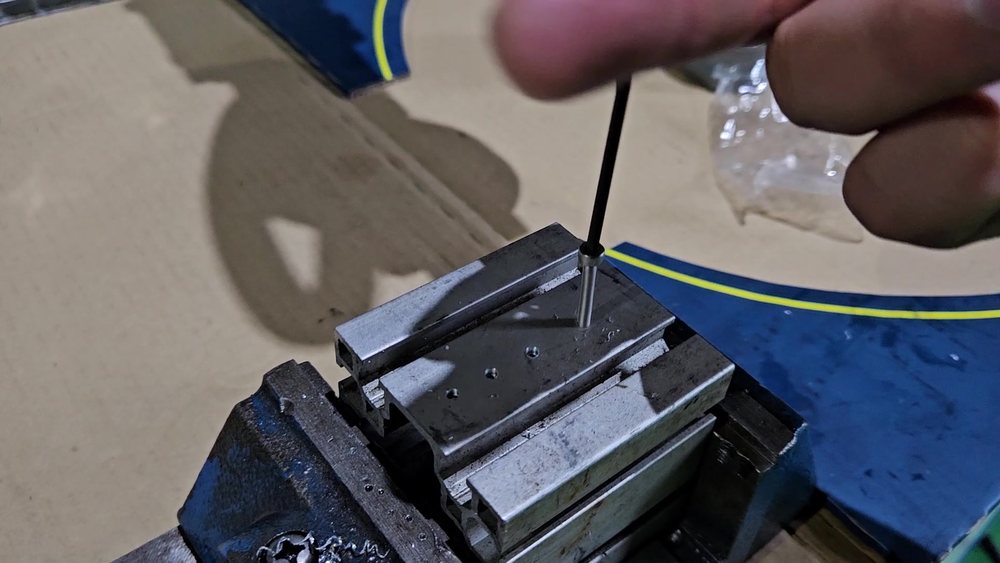

바이스에 프로파일을 고정하고, 미리 뚫어 둔 작은 구멍에 탭 가공을 했습니다. 가공 뒤에는 가는 막대를 구멍에 대어 보았습니다.

Summary

이번 검증 내용

탭 콜렛 척M3가공 검증
