CNC 5헤드 피스체결기 WTMD-PVC-SFM-CNC-05, PVC 프로파일 3열 체결과 출고
CNC SERVO 5-HEAD SCREW FASTENING MACHINE WTMD-PVC-SFM-CNC-05 · PVC PROFILE · 3 ROWS
CNC 서보 5헤드 피스체결기 WTMD-PVC-SFM-CNC-05로 PVC 프로파일 세 줄(SF 자재 3열)을 나란히 놓고 나사를 체결했습니다. 체결 위치를 숫자로 입력하면 서보모터가 헤드 다섯 개를 그 위치로 옮기고, 나사는 자동으로 공급됩니다. 체결을 확인한 뒤 기계를 화물차에 실어 출고했습니다.
CNC 서보 5헤드 PVC 3열 체결 출고
비슷한 구성 문의 다른 사례 보기
Machine
체결 위치를 숫자로 넣으면 헤드 다섯 개 가 옮겨 갑니다
왼쪽 조작반의 터치 화면에 체결 위치를 입력하면 서보모터가 헤드를 그 자리로 옮깁니다. 나사는 자동으로 공급되며 지름 3.5~9.5mm · 길이 13~45mm를 사용합니다.

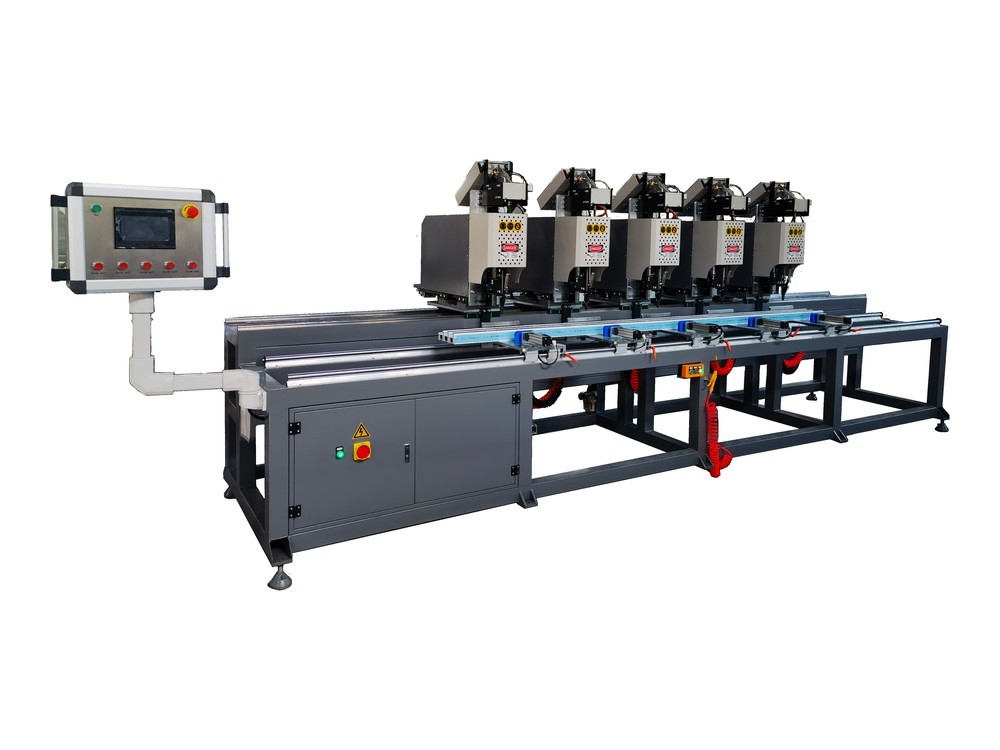

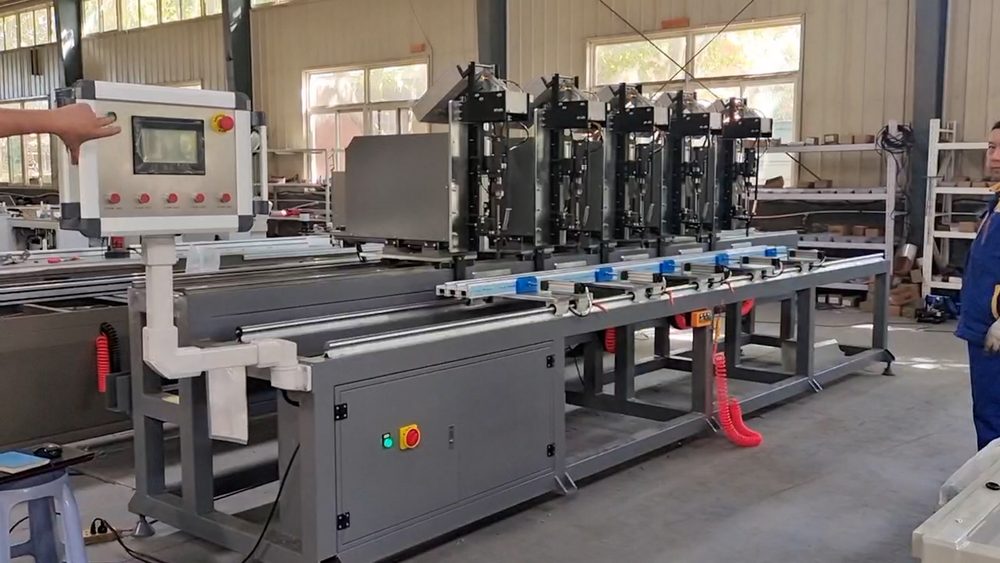

조작반과 헤드 다섯 개가 달린 WTMD-PVC-SFM-CNC-05 Fastening
PVC 프로파일 세 줄을 함께 고정 해 체결합니다
PVC 프로파일 세 줄을 작업대에 나란히 놓고 파란 클램프로 눌러 잡은 뒤, 헤드가 내려와 나사를 체결합니다. 세 줄을 함께 고정해 한 번에 작업합니다.

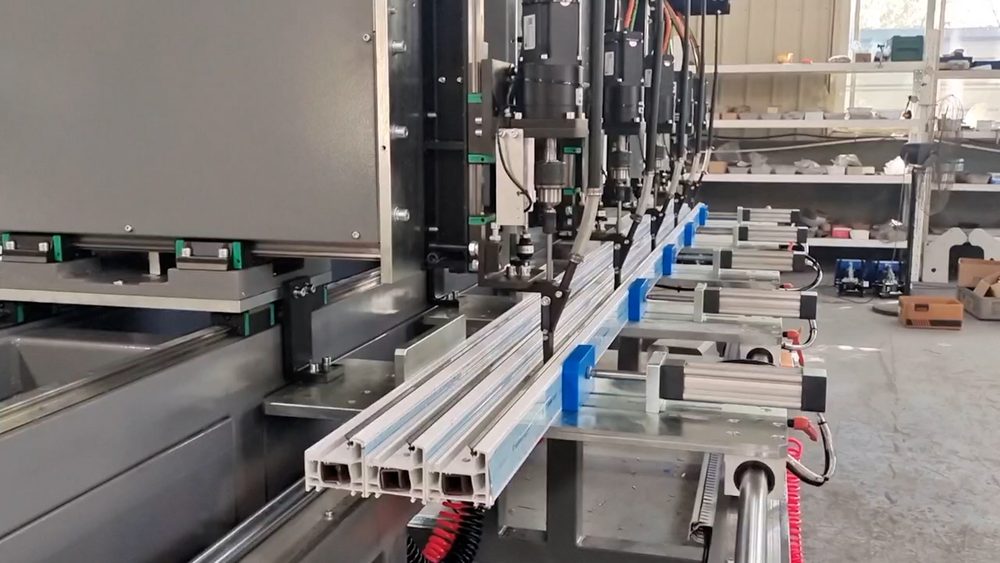

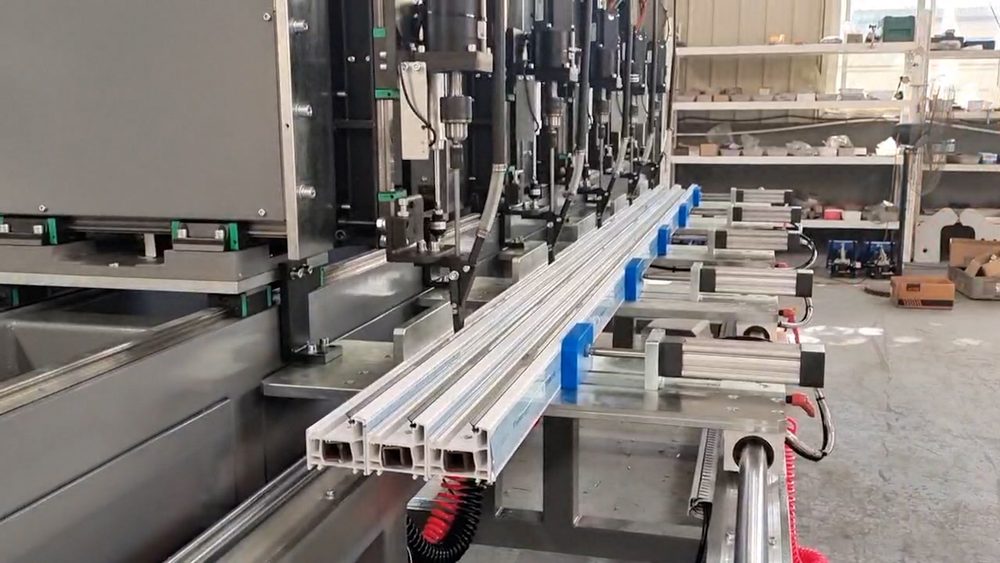

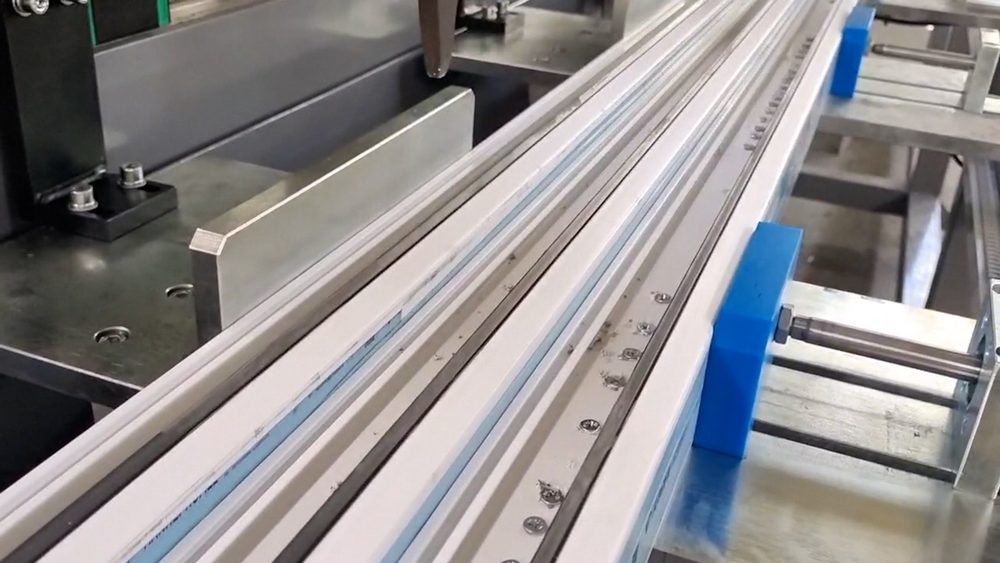

프로파일 세 줄 위로 내려온 헤드 헤드 다섯 개와 프로파일 프로파일을 잡은 파란 클램프 Delivery
비닐로 감싸 화물차로 출고 했습니다
기계 크기는 5,000 × 2,000 × 2,000mm, 중량은 1,500kg입니다. 비닐로 감싸 윙바디 화물차에 싣고 벨트로 고정해 출고했습니다. 설치 공간과 전원(220V · 4.4kW), 공기 압력(6~8bar)은 출고 전에 미리 확인합니다.

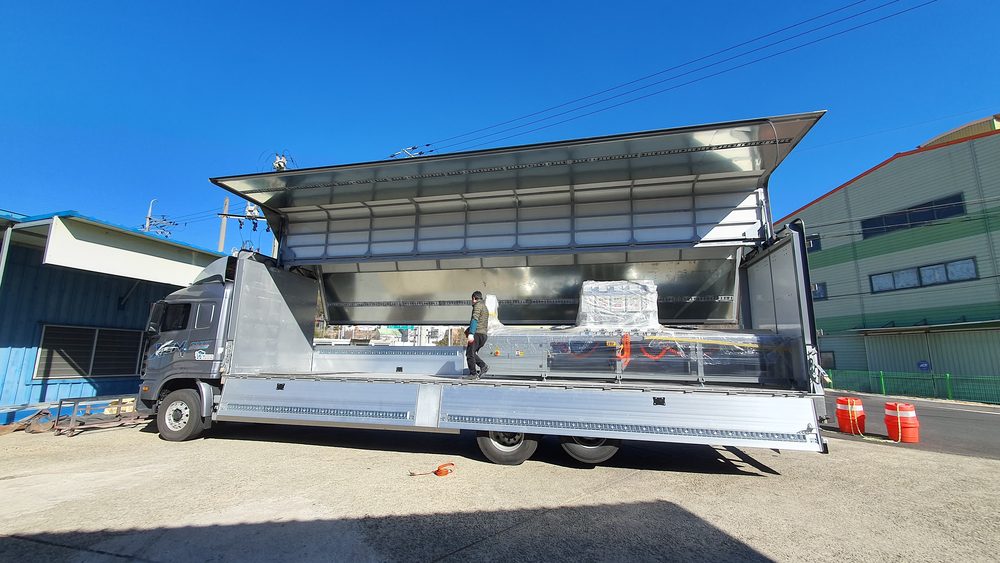

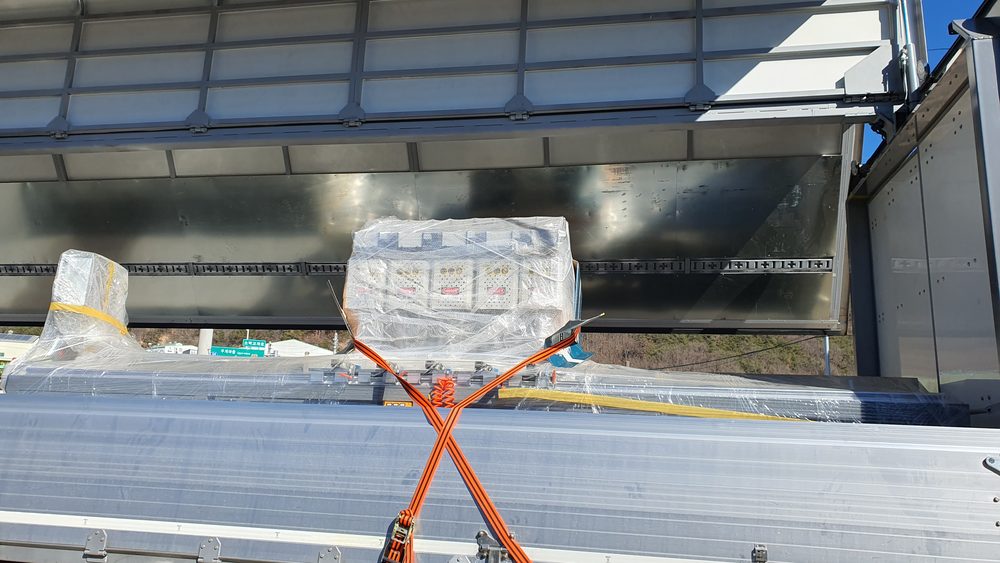

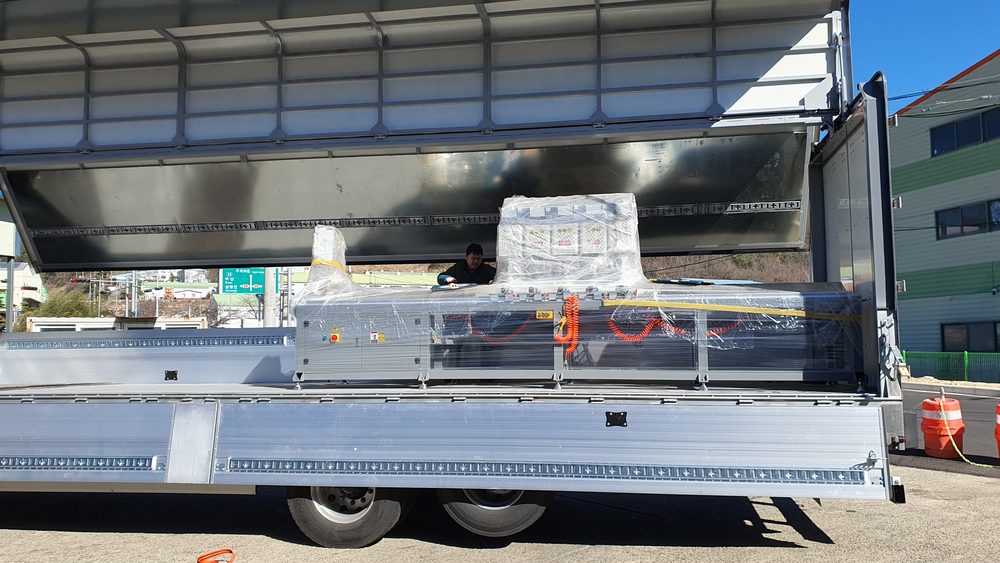

윙바디 화물차에 실은 기계 비닐로 감싼 본체 벨트로 고정한 모습 Summary
이번 작업 내용
기종 WTMD-PVC-SFM-CNC-05 · CNC 서보 5헤드 피스체결기 작업 PVC 프로파일 3열 체결 · 출고 나사 Φ3.5~9.5 × 13~45 mm (자동 공급) 전원 220V · 4.4 kW 공기압력 6~8 bar 기계 크기 5,000 × 2,000 × 2,000 mm 중량 1,500 kg
피스체결기 PVC
Video
작업 영상
영상
CNC 5헤드 자동 피스체결기 SF 자재 3열 자동 나사 체결
